در مهندسی عمران، پایداری خاک و سازه یکی از مهم ترین چالش هاست، به ویژه در پروژه هایی مثل گودبرداری های عمیق، سدها و تونل ها. روش انکراژ چیست؟ روشی مدرن برای مقابله با رانش خاک است که با استفاده از کابل ها و استرندها، دیواره یا سازه را به لایه های مقاوم زمین متصل می کند. این روش علاوه بر استحکام بالا، ایمنی ساختمان های مجاور را نیز تضمین می کند. اگرچه هزینه و قیمت آهن و اجرای انکراژ نسبت به برخی روش ها مثل نیلینگ بالاتر است، اما قدرت و دوام بیشتری فراهم می کند. در مقایسه، نیلینگ بیشتر برای پروژه های سبک و کم عمق مناسب است در حالی که انکراژ گزینه اول برای پروژه های سنگین و حساس به شمار می رود. در ادامه مقاله مرکزآهن به اجزای اصلی، مراحل اجرا و مزایا و معایب این روش کاربردی می پردازیم.
انکراژ یعنی چه؟ انکراژ یا میل مهار(انکراژ به انگلیسیGround Anchor به معنی انکراژ) روشی نوین در مهندسی ژئوتکنیک است که برای پایدارسازی خاک و سازه های حساس به کار می رود. در این روش، کابل ها یا استرندهای فولادی درون زمین نصب شده و به لایه های مقاوم متصل می شوند تا نیروهای رانشی و جانبی مهار گردند. انکراژ به دلیل ظرفیت تحمل بار بالا، گزینه ای مناسب برای گودبرداری های عمیق، سدها، تونل ها و پروژه های سنگین به شمار می آید. این تکنیک علاوه بر افزایش ایمنی، عمر مفید سازه و ساختمان های مجاور را نیز تضمین می کند. در برآورد هزینه های پروژه، توجه به قیمت میلگرد و سایر مصالح فولادی اهمیت ویژه ای دارد.

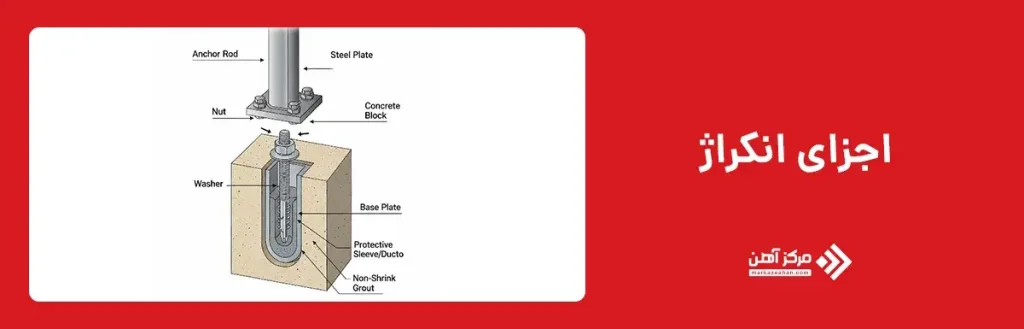

هر سیستم انکراژ از چند بخش اصلی تشکیل شده است که هر کدام نقش خاصی در پایداری و انتقال نیرو ایفا می کنند. در واقع، اگر هر کدام از این اجزا به درستی طراحی و اجرا نشوند، کل سیستم نمی تواند عملکرد مناسبی داشته باشد. به همین دلیل شناخت دقیق اجزای انکراژ و آشنایی با انواع انکراژ اهمیت زیادی دارد و به مهندسان کمک می کند تا روش اجرای انکراژ را بهتر درک کنند و در پروژه های مختلف از آن به شکل صحیح بهره ببرند.

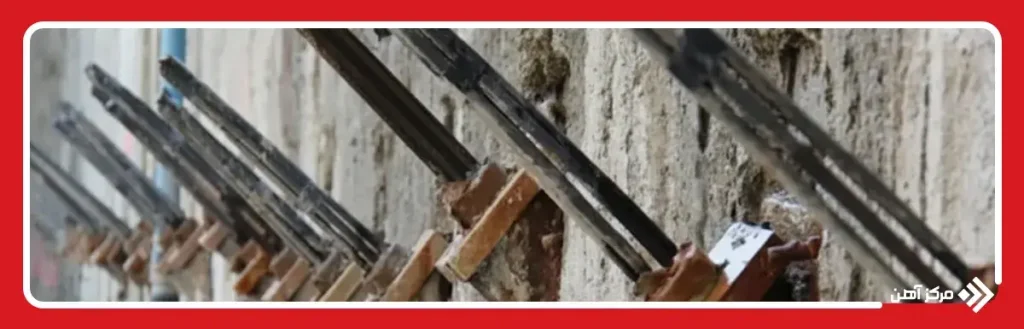

میل مهار یا استرند انکراژ
میل مهار چیست: میل مهار، کابل یا میله مهار فولادی است که در سیستم انکراژ به کار می رود و وظیفه دارد نیروهای کششی و جانبی وارد بر خاک یا سازه را مهار کند. اصلی ترین بخش سیستم انکراژ و استرند، میل مهار یا کابل فولادی است که به عنوان قلب سیستم شناخته می شود. این عنصر وظیفه دارد نیروی کششی وارد بر خاک یا سازه را تحمل کند. میل مهارها معمولاً از فولاد با مقاومت بالا ساخته می شوند و می توانند به شکل تک استرند یا چند استرند میل مهار جوشی، میل مهار دو سر رزوه یا حتی میل مهار در سقف طاق ضربی مورد استفاده قرار گیرند. میل مهار در قالب این سیستم معمولاً درون غلاف قرار می گیرد و پس از تزریق دوغاب سیمان تثبیت می شود تا اتصال کامل با خاک یا سنگ ایجاد شود. استرند در انکراژ همان کابل فولادی چند رشته ای است که به دلیل انعطاف پذیری و مقاومت کششی بالا، بیشترین کاربرد را دارد. انتخاب نوع استرند بر اساس شرایط خاک، عمق گود و نوع پروژه انجام می شود.
غلاف (Sheath)
برای اینکه کابل ها یا میل مهارها در برابر عوامل محیطی مثل رطوبت، خوردگی و زنگ زدگی مقاوم باشند، دور آن ها را با غلاف پلاستیکی یا فولادی می پوشانند. غلاف علاوه بر محافظت مکانیکی، باعث می شود تا کابل ها هنگام اعمال نیروی کششی به راحتی حرکت کنند. این بخش به ویژه در محیط های مرطوب یا خاک هایی که خاصیت خورندگی بالایی دارند، بسیار حیاتی است. در واقع می توان گفت که غلاف مانند یک سپر حفاظتی عمل می کند تا عمر مفید میل مهارها افزایش پیدا کند.
دوغاب سیمان (Grout)
بعد از نصب میل مهار در محل حفاری شده، فضای اطراف آن با دوغاب سیمان پر می شود. این دوغاب علاوه بر افزایش اصطکاک بین میل مهار و خاک یا سنگ، از خوردگی و آسیب دیدگی کابل ها نیز جلوگیری می کند. به عبارتی دیگر، دوغاب سیمان نقش چسب و محافظ را به طور همزمان ایفا می کند. کیفیت و نحوه تزریق دوغاب اهمیت زیادی دارد، زیرا هر گونه نقص در این مرحله می تواند عملکرد کلی سیستم را ضعیف کند. در بسیاری از پروژه ها از دوغاب های اصلاح شده یا افزودنی های خاص نیز برای افزایش دوام استفاده می شود.
هد یا صفحه مهاری (Anchor Head)
در سطح دیوار یا گود، بخشی به نام هد یا صفحه مهاری نصب می شود که کابل ها یا میل مهارها به آن متصل هستند. وظیفه ی اصلی هد این است که نیروی کششی میل مهار را به سازه نگهبان یا دیواره ی گود منتقل کند. طراحی هد باید به گونه ای باشد که تحمل بارهای سنگین را داشته باشد و در عین حال از تغییر شکل ناخواسته جلوگیری کند. معمولاً این بخش از فولاد پرمقاومت ساخته می شود و در پروژه های بزرگ نقش بسیار کلیدی ایفا می کند.
سیستم کشش (Jack)
برای فعال سازی میل مهارها و پیش تنیدگی کابل ها از جک های هیدرولیکی استفاده می شود. این سیستم باعث می شود که میل مهار قبل از اعمال بارهای جانبی، تحت کشش قرار گیرد و آماده ی تحمل نیرو باشد. جک ها باید با دقت کالیبره شوند تا میزان کشش اعمال شده دقیق و مطابق با طراحی باشد. استفاده ی نادرست از سیستم کشش می تواند منجر به شکست یا کاهش عمر مفید میل مهارها شود. به طور کلی، اجزای اصلی انکراژ شامل بخش مقاوم Bonded Length، بخش آزاد Free Lengthمیل مهار یا استرند، غلاف، دوغاب سیمان، هد انکراژ و سیستم کشش می باشند. هماهنگی و کارکرد صحیح این اجزا در کنار هم، یک سیستم کامل و مطمئن ایجاد می کند که بتواند نیروهای جانبی و فشارهای وارده بر سازه را خنثی کند. اگر هر کدام از این اجزا دچار ضعف یا نقص شوند، کل سازه در معرض خطر قرار می گیرد. به همین دلیل طراحی، اجرا و نگهداری درست اجزای انکراژ اهمیت ویژه ای دارد.
روش انکراژ به دلیل ویژگی های منحصر به فرد و مزایای فراوان، در بسیاری از پروژه های عمرانی و ساختمانی به کار می رود. اشنایی با میل مهار چیستوکاربرد میل مهار نه تنها در گودبرداری های عمیق شهری اهمیت دارد، بلکه در پروژه های زیرساختی بزرگ مانند سدسازی، میل مهار سوله، میل مهار در سقف طاق ضربی، میل مهار کف ستون، انکراژ دیوار و مقاوم سازی ساختمان ها نیز نقشی حیاتی ایفا می کند. به طور خاص، روش مهارسازی انکراژ در این پروژه ها باعث تثبیت دیواره‌ها و افزایش ایمنی سازه می شود. هر کدام از این کاربردها بسته به شرایط زمین، عمق پروژه و نوع بارگذاری، جزئیات اجرایی متفاوتی دارند که در ادامه بررسی می کنیم.

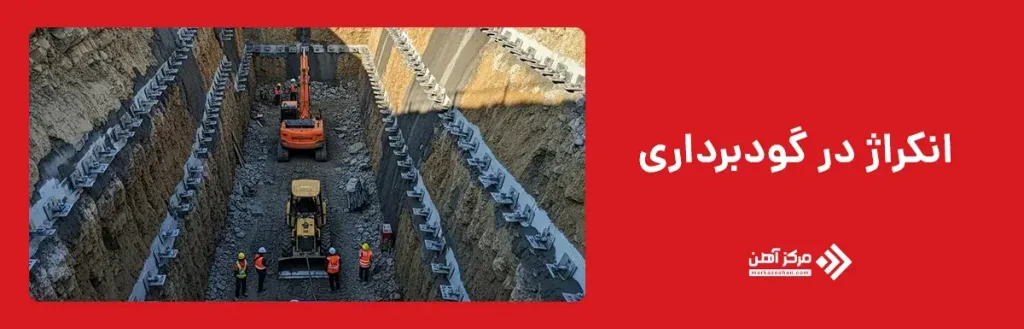

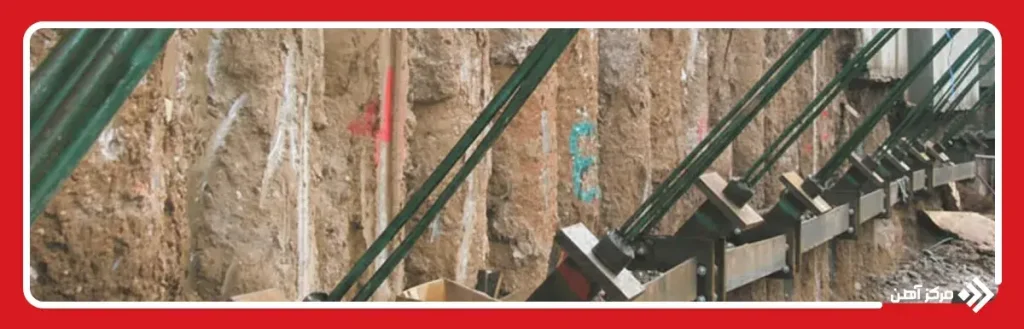

یکی از مهم ترین موارد استفاده از انکراژ، پایداری گودبرداری های عمیق در شهرهای بزرگ است. در کلان شهرهایی مانند تهران و اصفهان، که زمین ها محدود و ساختمان ها بلندمرتبه هستند، گودبرداری عمیق اجتناب ناپذیر است. در این شرایط، استفاده از روش انکراژ در گودبرداری یا گودبرداری انکراژ یا گودبرداری به روش انکراژ بهترین گزینه برای جلوگیری از رانش خاک و حفاظت از ساختمان های مجاور است. این روش نسبت به روش های سنتی مثل شمع کوبی یا سپرکوبی فضای کمتری اشغال می کند و از نظر هزینه نیز به صرفه تر است. علاوه بر این، در گودهایی با عمق بیش از ۱۰ متر که نیلینگ دیگر جوابگو نیست، تنها انکراژ ساختمان می تواند ایمنی کافی ایجاد کند.
در برخی پروژه ها، مهندسان از ترکیب سازه نگهبان انکراژ با روش های دیگر مانند دیوار دیافراگمی یا شمع استفاده می کنند. در این حالت، دیواره گود به وسیله سازه های عمودی نگه داشته می شود و میل مهارها یا استرندها به صورت افقی نیروی رانشی خاک را مهار می کنند. این ترکیب باعث افزایش ضریب ایمنی می شود و امکان اجرای گودبرداری های عمیق تر را فراهم می کند. علاوه بر این، روش انکراژ در سازه نگهبان کمک می کند تا تغییر شکل دیوارها به حداقل برسد و پایداری طولانی مدت پروژه تضمین گردد.
یکی دیگر از کاربردهای گسترده انکراژ در پروژه های سدسازی و تونل سازی است. در سدها، فشار ناشی از آب و خاک بسیار زیاد است و تنها روش های مقاوم و قدرتمند مانند مهاربندی انکراژ می توانند این فشار را تحمل کنند. در تونل ها نیز برای جلوگیری از ریزش سقف و دیواره ها، از کابل ها و میل مهارهای کششی استفاده می شود. این موضوع به خصوص در تونل های طولانی و عمیق که تحت بارهای سنگین قرار دارند، اهمیت دو چندان پیدا می کند. استفاده از انکراژ در این پروژه ها به معنای افزایش ایمنی و دوام سازه در برابر بارهای دینامیکی و استاتیکی است.
یکی از مهم ترین نکات در پروژه های عمرانی، توجه مراحل انکراژ و روش اجرای انکراژ در گودبرداری است. اجرای دقیق این سیستم می تواند تضمین کننده ی ایمنی سازه و ساختمان های اطراف گود باشد. اگر در هر مرحله کوچک ترین خطایی رخ دهد، خطر رانش خاک و آسیب به پروژه به وجود می آید. به همین دلیل مهندسان ژئوتکنیک همیشه تأکید دارند که مراحل اجرای انکراژ با دقت بالا و توسط نیروهای متخصص انجام شود. حالا بیایید قدم به قدم مراحل این روش را مرور کنیم.
حفاری محل نصب میل مهار
اولین مرحله در اجرای انکراژ، حفاری محل نصب میل مهار یا استرندها است. در این مرحله محل دقیق و زاویه ی نصب مشخص شده و سپس با دستگاه های مخصوص حفاری، چاله هایی با قطر مشخص ایجاد می شود. عمق حفاری معمولاً تا رسیدن به لایه های مقاوم خاک یا سنگ ادامه پیدا می کند. انتخاب عمق و زاویه مناسب اهمیت زیادی دارد، زیرا تعیین کننده میزان مقاومت نهایی سیستم خواهد بود.

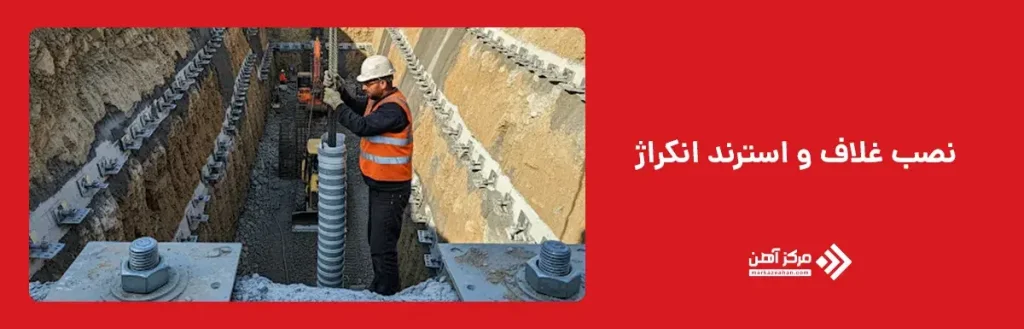

نصب غلاف و استرند انکراژ
پس از حفاری، نوبت به قرار دادن استرند یا میل مهار در داخل غلاف می رسد. استرندها همان کابل های فولادی چند رشته ای هستند که مقاومت کششی بالایی دارند. این مرحله از حساس ترین بخش های اجرای انکراژ است، چون اگر استرندها به درستی درون حفره قرار نگیرند یا دچار پیچ خوردگی شوند، عملکرد کل سیستم کاهش پیدا می کند. به همین دلیل همواره باید با دقت و نظارت مهندسی انجام شود.
تزریق دوغاب سیمان
مرحله بعدی، تزریق دوغاب سیمان (Grouting) به اطراف میل مهار است. این دوغاب باعث افزایش چسبندگی بین میل مهار و خاک یا سنگ می شود و در عین حال نقش محافظ در برابر زنگ زدگی و خوردگی را ایفا می کند. در واقع، دوغاب مانند چسبی قوی عمل می کند که کابل فولادی را محکم در دل زمین نگه می دارد. کیفیت و فشار تزریق دوغاب باید کاملاً کنترل شده باشد تا اطمینان حاصل شود کل فضای اطراف استرند به طور کامل پر شده است.
پیش تنیدگی میل مهار
بعد از اینکه دوغاب سیمان به مقاومت اولیه رسید، مرحله ی پیش تنیدگی میل مهار آغاز می شود. در این مرحله با استفاده از جک های هیدرولیکی، میل مهار تحت کشش قرار می گیرد. این فرآیند باعث فعال سازی سیستم انکراژ شده و موجب می شود میل مهارها پیش از وارد شدن فشارهای جانبی، آماده ی تحمل نیرو باشند. اگر کشش به درستی اعمال نشود، کارایی سیستم کاهش پیدا می کند و خطر ناپایداری وجود خواهد داشت.
نصب هد انکراژ و سیستم قفل کننده
آخرین مرحله، نصب هد یا صفحه ی مهاری در سطح دیوار یا گود است. این صفحه به عنوان نقطه ی اتصال میل مهار به دیواره عمل می کند و نیروی کششی را به طور کامل منتقل می نماید. هد انکراژ مانند یک قفل عمل کرده و کل سیستم را در جای خود پایدار می سازد. طراحی و نصب صحیح این بخش اهمیت زیادی دارد، زیرا کوچک ترین نقص در آن می تواند باعث از کار افتادن کل سازه ی نگهبان شود. همان طور که دیدیم، مراحل اجرای انکراژ شامل حفاری، نصب استرند، تزریق دوغاب، پیش تنیدگی و نصب هد است. اگر این مراحل با دقت و نظم اجرا شوند، می توانند ایمنی گودبرداری را تضمین کرده و از خطر رانش خاک یا آسیب به ساختمان های مجاور جلوگیری کنند.
هیچ روشی در مهندسی بدون ضعف نیست و انکراژ هم از این قاعده مستثنی نیست. این روش در کنار مزایای چشمگیر، محدودیت هایی هم دارد که باید قبل از انتخاب آن برای پروژه در نظر گرفته شوند. انکراژ با استفاده از میل مهار و استرند، پایداری فعال ایجاد کرده و ایمنی سازه را افزایش می دهد. درک درست از نقاط قوت و ضعف انکراژ کمک می کند تصمیم گیری بهتری در مورد استفاده از این تکنیک در پروژه های مختلف داشته باشیم.
مزایای انکراژ
یکی از بزرگ ترین مزیت های انکراژ، قدرت بالای پایداری آن است. چون میل مهارها تحت کشش قرار می گیرند، این روش پایداری فعال ایجاد می کند که نسبت به بسیاری از روش های سنتی کارآمدتر است. استفاده از میل مهار جوشی و میل مهار در سقف طاق ضربی در برخی پروژه ها باعث افزایش مقاومت و انعطاف پذیری سازه می شود. از طرف دیگر، صرفه جویی در فضا یکی دیگر از مزایای مهم آن به شمار می رود، زیرا برخلاف روش هایی مثل شمع کوبی یا دیوار بتنی فضای زیادی اشغال نمی کند. کاربرد گسترده ی انکراژ نیز باعث شده تا در پروژه های مختلفی مانند گودبرداری، سدسازی و تونل سازی استفاده شود. همچنین اجرای انکراژ در پروژه های شهری به طور مستقیم باعث افزایش ایمنی ساختمان های مجاور شده و از نشست یا ترک خوردگی آن ها جلوگیری می کند. قابلیت ترکیب با سایر روش ها مثل نیلینگ و دیوار دیافراگمی نیز انعطاف پذیری بالایی به این تکنیک می دهد.
معایب انکراژ
البته انکراژ محدودیت هایی هم دارد. نخست اینکه هزینه ی اجرای انکراژ نسبت به نیلینگ بیشتر است و ممکن است برای پروژه های کوچک مقرون به صرفه نباشد. دوم اینکه اجرای این روش نیازمند تجهیزات پیشرفته مانند دستگاه های حفاری خاص و جک های هیدرولیکی است که همیشه در دسترس نیستند. علاوه بر این، فرآیند اجرای انکراژ نسبتاً زمان بر است و نیاز به دقت و کنترل بیشتری دارد. در نهایت باید گفت شرایط زمین شناسی نیز می تواند محدودیت ایجاد کند؛ در خاک های بسیار نرم یا محیط هایی با شرایط خاص، اجرای این روش دشوار یا حتی غیرممکن می شود.
در مقایسه با نیلینگ و انکراژ چیست (انکراژ و نیلینگ) می توان گفت اگرچه انکراژ پرهزینه تر است، اما برای گودبرداری های عمیق و پروژه های بزرگ تنها گزینه ی مطمئن و ایمن محسوب می شود. در مقابل، نیلینگ بیشتر برای پروژه های سبک یا گودهای کم عمق انتخاب اقتصادی تری خواهد بود.
جمع بندی
در این مقاله به طور کامل بررسی کردیم که آنکراژ چیست و چرا به عنوان یکی از روش های مهم در مهندسی ژئوتکنیک شناخته می شود. گفتیم که میل مهار یا استرند انکراژ، بخش اصلی این سیستم است که با عبور از خاک و اتصال به لایه های مقاوم، پایداری فعال ایجاد می کند. همچنین، کاربردهای گسترده ی آن در گودبرداری، سدها، تونل ها و سازه های نگهبان را توضیح دادیم. با بررسی تفاوت نیلینگ و انکراژ و بیان فرق نیلینگ و انکراژ متوجه شدیم که اگرچه انکراژ نسبت به نیلینگ پرهزینه تر است، اما در پروژه های سنگین تر ایمنی بیشتری فراهم می کند. در نهایت، با مرور مراحل اجرای انکراژ دیدیم که این روش نیازمند دقت و تخصص بالا است. به زبان ساده، اگر پروژه شما شامل گودبرداری های عمیق، ساخت تونل یا سدسازی است، بهترین انتخاب برای تضمین ایمنی، استفاده از روش انکراژ خواهد بود.
سوالات متداول
مراحل اجرای انکراژ شامل حفاری محل نصب، قرار دادن میل مهار یا استرند، تزریق دوغاب سیمان، پیش تنیدگی کابل ها و در نهایت نصب هد انکراژ است. این مراحل باید با دقت انجام شوند تا پایداری کامل ایجاد شود.
چون انکراژ قادر است فشار جانبی خاک را مهار کرده و از رانش یا ریزش جلوگیری کند. این ویژگی آن را به گزینه ای ایمن برای پایدارسازی گودهای عمیق و سازه های حساس تبدیل می کند.
هزینه اجرای انکراژ بسته به عمق گود، نوع خاک، تعداد میل مهار و تجهیزات مورد نیاز متفاوت است. اما معمولاً بیشتر از نیلینگ بوده و برای پروژه های بزرگ به صرفه تر محسوب می شود.
انکراژ در گودبرداری های عمیق شهری، سدها، تونل ها و مقاوم سازی دیوارها و ساختمان ها استفاده می شود. همچنین در پروژه هایی که نیلینگ کارایی ندارد، بهترین روش پایداری است.
سیستم انکراژ از اجزای متنوعی تشکیل شده و انواع میل مهار شامل تک استرند، چند استرند، جوشی، دو سر رزوه، سقف طاق ضربی، سوله و کف ستون می شوند .اجزای اصلی شامل میل مهار یا استرند، غلاف حفاظتی، دوغاب سیمان، هد و سیستم کشش هستند که با هم نیروهای جانبی خاک را مهار می کنند.
