قالب خم یکی از ابزارهای کلیدی در فرآیندهای شکل دهی فلز است که برای ایجاد انحنا، زاویه یا فرم های خاص در قطعات فلزی به کار رفته در صنایع مختلف از جمله ساختمان سازی، خودروسازی و… استفاده می شود. انتخاب صحیح قالب خم متناسب با جنس و ضخامت ورق، نه تنها کیفیت محصول نهایی را تضمین می کند، بلکه باعث افزایش طول عمر دستگاه و کاهش هزینه های تعمیرات نیز می شود. با توجه به اهمیت ابزار آلات صنعتی، بررسی دقیق قیمت آهن به عنوان ماده اولیه ساخت بسیاری از قالب ها از اهمیت بالایی برخوردار است.
با پیشرفت فناوری، روش های طراحی قالب های فلزی نیز تغییر کرده و نرم افزارهای شبیه سازی و مدل سازی سه بعدی، امکان طراحی دقیق و بهینه را فراهم کرده اند. این پیشرفت ها نه تنها به بهبود کیفیت خمکاری کمک می کند، بلکه از بروز خطا و هدر رفت مواد جلوگیری می نماید. در این مقاله، به بررسی دقیق تعریف قالب خم، انواع قالب خم، اجزای اصلی، کاربردها، مزایا، اصول طراحی و نکات ایمنی مربوط به آن خواهیم پرداخت تا دید جامعی از این ابزار مهم صنعتی ارائه شود.
قالب خم ابزاری تخصصی در عملیات شکل دهی فلز است که برای تغییر شکل ورق ها و پروفیل های فلزی به زوایا یا انحنای مشخص به کار می رود. این قالب با اعمال نیروی مکانیکی یا هیدرولیکی از طریق پرس یا ماشین خمکاری، موجب تغییر شکل دائم در قطعه کار می شود. طراحی آن به گونه ای است که بدون ایجاد ترک یا شکستگی، تغییر شکل در ماده ایجاد شود. در واقع، قالب خم، پلی بین طراحی قطعه و تولید انبوه آن است؛ چرا که امکان تکرار دقیق یک فرم خاص را با کیفیت یکنواخت فراهم می کند.
بسته به نوع پروژه و جنس ورق، قالب ها ممکن است از فولاد ابزار، چدن یا حتی آلیاژهای مقاوم در برابر سایش ساخته شوند. در مواردی که نیاز به دقت بالا باشد، با استفاده از نرم افزارهای CAD و تحلیل تنش بهره می گیرند تا میزان نیروی لازم برای خم و شکل دهی، به طور دقیق محاسبه شود.
با توجه به پیشرفت صنعت، امروزه مدل های پیشرفته تری مانند قالب فلزی لبه خم نیز تولید شده اند که برای خم کاری لبه ها و ایجاد تقویت در قطعات فلزی استفاده می شوند.

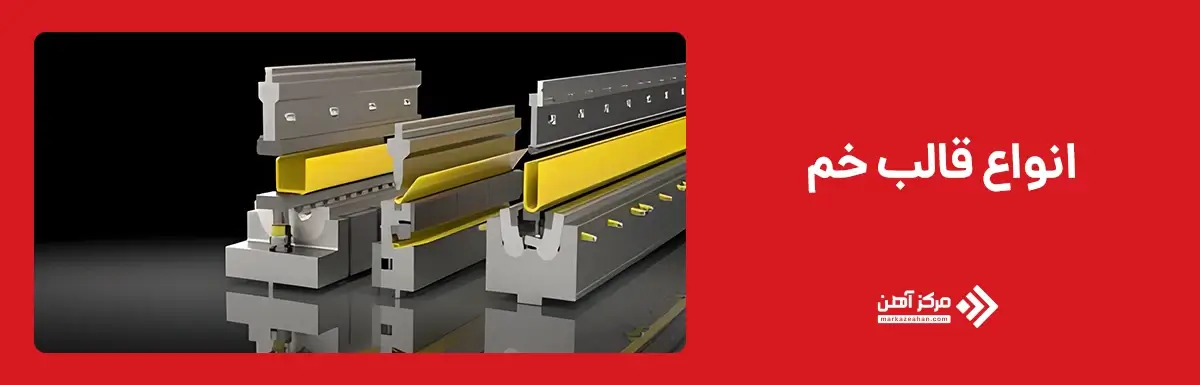

انواع قالب خم بر اساس شکل، کاربرد و روش عملکرد به دسته های مختلفی تقسیم می شوند که هر یک برای نیاز خاصی در صنعت طراحی شده اند. انتخاب بین این قالب ها، علاوه بر ویژگی های فنی، به ملاحظات اقتصادی نیز وابسته است. در صنایع بزرگ، استفاده از قالب سازی صنعتی و سفارش قالب اختصاصی می تواند منجر به بهبود کیفیت و افزایش عمر مفید ابزار شود. در ادامه به مهم ترین دسته بندی ها اشاره می کنیم.
قالب خم جایگاه ویژه ای در صنایع مختلف دارد. این ابزار با ایجاد خم های دقیق، امکان تولید قطعات با استحکام، زیبایی و کارایی بالا را فراهم می کند. کاربرد آن از صنایع سنگین تا تولیدات ظریف و دقیق گسترده است و می توان گفت که بدون آن بسیاری از محصولات فلزی امروزی شکل نمی گرفتند.
در صنایع ساختمانی، قالب خم کاری برای تولید اجزایی مانند تیرچه های فلزی، ناودانی ها، پروفیل های تقویتی و قطعات نما مورد استفاده قرار می گیرد. وجود خم های دقیق در این قطعات باعث افزایش استحکام سازه و کاهش وزن کلی پروژه می شود.
در خودروسازی، قالب خم نقشی حیاتی در تولید قطعات بدنه، شاسی و اجزای داخلی ایفا می کند. خم کاری فلز در این صنعت باید با دقت بسیار بالا انجام شود تا هم ایمنی خودرو تضمین گردد و هم زیبایی ظاهری آن حفظ شود.
در صنایع لوازم خانگی، از این قالب ها برای ساخت بدنه وسایلی مانند یخچال، ماشین لباسشویی و اجاق گاز استفاده می شود. خم های دقیق باعث می شود قطعات به طور کامل با یکدیگر منطبق شوند و از لرزش یا صدای اضافی جلوگیری شود.
همچنین در صنایع هوایی و دریایی، قالب خم برای تولید قطعاتی با انحنای خاص و مقاومت بالا در برابر فشار و خوردگی استفاده می شود.

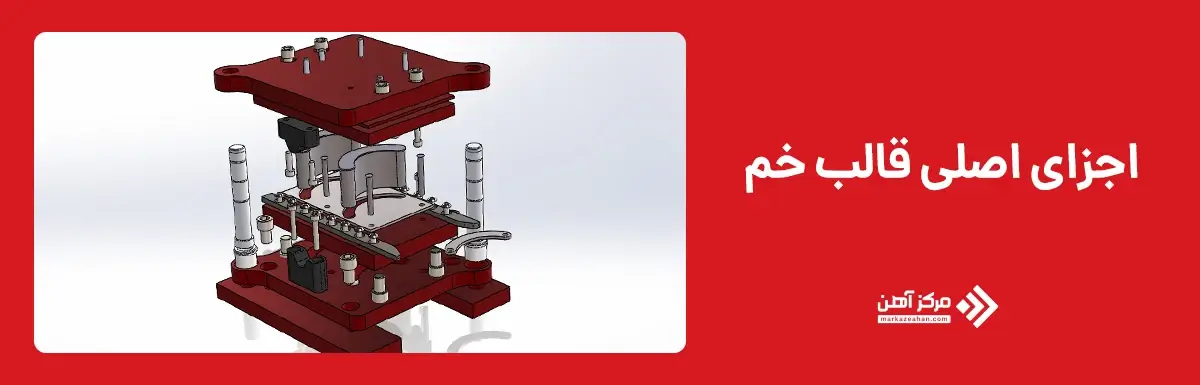

اجزای قالب خم به طور کلی از دو بخش اصلی و چند قطعه جانبی تشکیل می شوند که هر کدام نقش خاصی در فرآیند خم کاری فلز ایفا می کنند. شناخت این اجزا برای انتخاب، استفاده و نگهداری صحیح از قالب خم ضروری است.
در ادامه اجزای اصلی قالب خم را معرفی می کنیم و در مورد هر یک توضیحاتی ارائه می دهیم:
وزن قالب خم یکی از شاخص های مهم در انتخاب و استفاده از این ابزار است، زیرا بر حمل و نقل، نصب، ایمنی و حتی عمر دستگاه خمکاری تأثیر مستقیم می گذارد. این وزن بسته به انواع قالب خم، جنس مواد به کار رفته، ابعاد، تعداد اجزا و ضخامت قطعات متغیر است. به عنوان مثال، قالب های ساخته شده از فولاد ابزار پر کربن به دلیل چگالی بالا، وزن بیشتری نسبت به قالب های آلومینیومی یا آلیاژهای سبک دارند.
در صنایع بزرگ، وزن قالب خم می تواند به چند صد کیلوگرم هم برسد، به خصوص زمانی که از قالب های چند مرحله ای یا دارای اجزای اضافی مانند سیستم های راهنما و مکانیزم های قفل کننده استفاده می شود. در این حالت، برای جا به جایی قالب ها از جرثقیل های سقفی یا لیفتراک استفاده می شود. در مقابل، قالب های کوچک تر که برای کارگاه های سبک یا خمکاری قطعات نازک طراحی شده اند، ممکن است تنها چند کیلوگرم وزن داشته باشند و به راحتی توسط یک اپراتور جا به جا شوند.
عامل دیگری که بر وزن قالب تأثیر دارد، طراحی آن است. مهندسان تلاش می کنند با ایجاد سوراخ ها یا شیارهای تخلیه مواد در بخش هایی که نیاز به استحکام بالا نیست، وزن قالب را کاهش دهند. این کار علاوه بر سهولت حمل، فشار وارده به دستگاه را نیز کم می کند و به افزایش طول عمر دستگاه کمک می نماید.
فرآیند خمکاری با قالب خم یکی از مراحل اصلی در عملیات شکل دهی فلز است که برای تغییر فرم قطعات فلزی به زاویه یا انحنای دلخواه انجام می شود. این فرآیند معمولاً با استفاده از دستگاه پرس برک (Press Brake) یا ماشین های خمکاری مخصوص انجام می گیرد و به کمک دو جزء اصلی قالب یعنی پانچ و دای شکل مورد نظر بر روی ورق ایجاد می شود.
مراحل این فرآیند از لحظه قرار دادن ورق در محل مناسب آغاز می شود. ابتدا اپراتور قطعه را بین پانچ و دای قرار می دهد و سپس دستگاه با اعمال نیروی مکانیکی، هیدرولیکی یا سروو الکتریکی، پانچ را به سمت پایین حرکت می دهد. این حرکت باعث می شود ورق فلزی در تماس با لبه پانچ خم شده و به داخل شیار دای هدایت شود. زاویه و شعاع خم، به شکل پانچ و دای و همچنین فاصله آن ها بستگی دارد.
در قالب های فلزکاری، دقت در تنظیم فاصله بین پانچ و دای اهمیت زیادی دارد، زیرا کوچک ترین انحراف می تواند باعث ایجاد خم نامطلوب یا حتی ترک خوردگی در قطعه شود.
فرآیند خمکاری با قالب خم به دو روش اصلی تقسیم می شود:

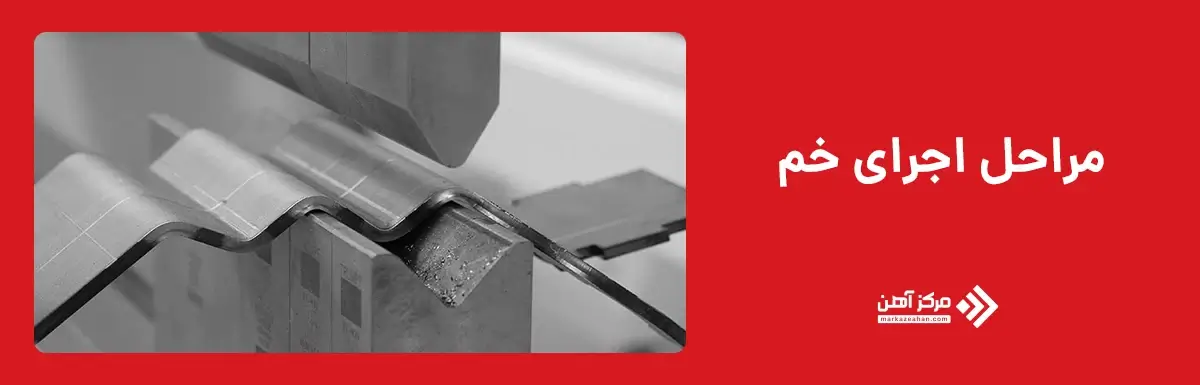

مراحل اجرای خم با قالب، یک فرآیند سیستماتیک و دقیق است که برای دستیابی به کیفیت بالا و جلوگیری از آسیب به قطعات و ابزار باید به درستی اجرا شود. این مراحل معمولاً در قالب یک روال استاندارد در قالب سازی صنعتی و خطوط تولید دنبال می شوند. در زیر این مراحل را با ارائه توضیحات لازم، شرح می دهیم:

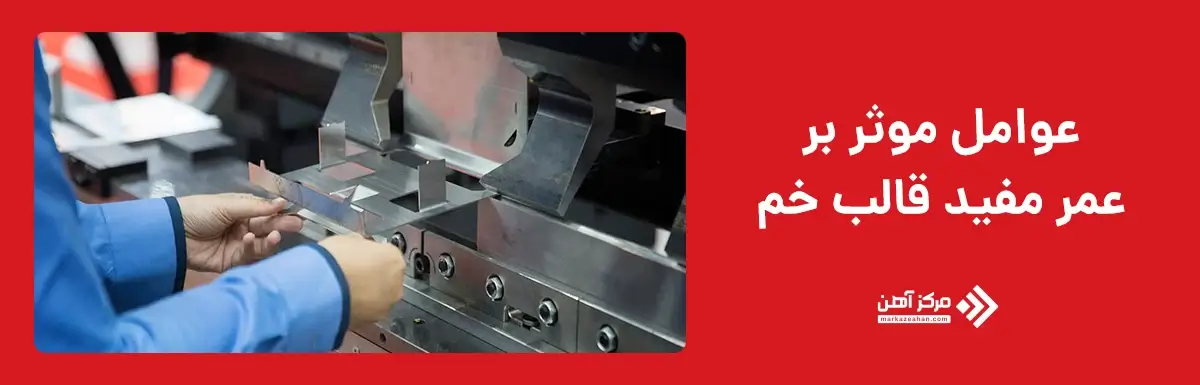

عمر مفید قالب خم به مجموعه ای از عوامل فنی، عملیاتی و نگهداری بستگی دارد که هر کدام می توانند طول مدت استفاده از قالب را به طور قابل توجهی افزایش یا کاهش دهند. توجه به مجموعه این عوامل باعث افزایش عمر مفید قالب ها می شود و از آن ها در برابر عوامل مخرب جلوگیری می کنند. مهم ترین عوامل موثر عبارتند از:
قالب های ساخته شده از فولاد ابزار با آلیاژهای مقاوم در برابر سایش، معمولاً عمر بیشتری دارند. در مقابل، قالب هایی که از مواد ضعیف تر یا فرآیندهای ساخت غیراستاندارد تولید شده اند، سریع تر دچار فرسایش می شوند. انتخاب جنس مناسب در طراحی قالب خم اهمیت ویژه ای دارد.
طراحی دقیق و استاندارد باعث توزیع یکنواخت تنش در هنگام فشار می شود. استفاده از نرم افزارهای تخصصی در طراحی قالب فلزی کمک می کند نقاط ضعف احتمالی پیش از ساخت شناسایی شوند.
خمکاری ورق های ضخیم تر یا آلیاژهای سخت تر، فشار بیشتری به قالب وارد می کند و موجب کاهش عمر آن می شود. انتخاب انواع قالب خم متناسب با کاربرد، از آسیب زود هنگام جلوگیری می کند.
فشار بیش ازحد، سرعت بالا یا فاصله نامناسب بین پانچ و دای می تواند باعث شکست یا تغییر شکل قالب شود.
آلودگی ها، براده ها و باقی مانده مواد می توانند باعث سایش سریع تر سطوح قالب شوند. روغن کاری منظم و استفاده از روانکارهای مناسب ضروری است.
نگهداری قالب ها در محیط خشک و بدون رطوبت از زنگ زدگی و کاهش کیفیت سطح جلوگیری می کند.
طراحی قالب خم فرآیندی تخصصی و دقیق است که نیازمند دانش فنی، تجربه عملی و استفاده از ابزارهای مدرن طراحی است و هرگز نباید دست کم گرفته شود یا به دست افراد مبتدی و کم تجربه انجام شود. رعایت اصول طراحی نه تنها کیفیت خمکاری را تضمین می کند، بلکه باعث افزایش طول عمر قالب و بهینه سازی فرآیند تولید می شود. مهم ترین اصول طراحی قالب خم عبارتند از:
یک قالب خم استاندارد باید مجموعه ای از ویژگی ها و مشخصات فنی را داشته باشد که تضمین کننده کیفیت خمکاری، طول عمر بالا و کاربری ایمن باشد. قیمت پایین تر و تصور صرفه جویی در هزینه ها نباید باعث انتخاب قالب های غیر استاندارد باشد؛ زیرا این کار می تواند خسارت های جبران ناپذیر و چندین برابر مبلغ صرفه جویی شده به بار بگذارند. مهم ترین ویژگی های این قالب ها عبارتند از:

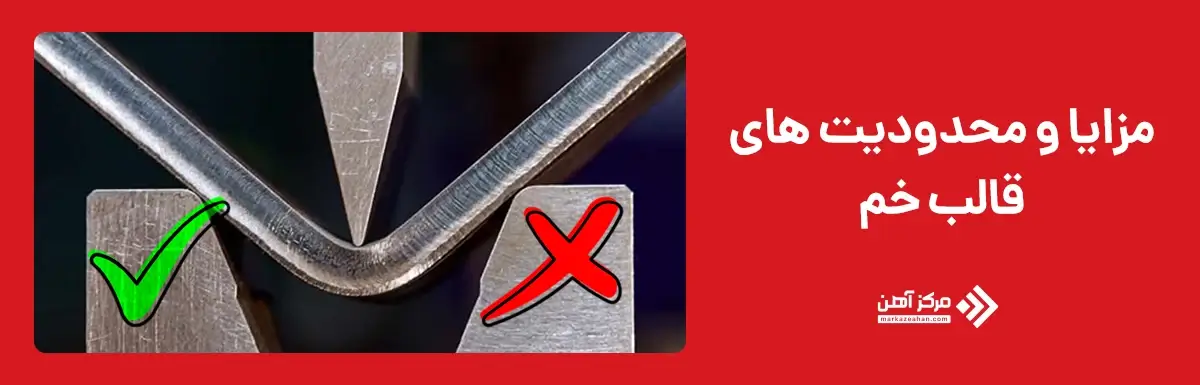

قالب خم به عنوان یکی از ابزارهای کلیدی در خم کاری فلز، مزایا و محدودیت هایی دارد که شناخت آن ها می تواند در انتخاب صحیح و استفاده بهینه بسیار مؤثر باشد. هنگام استفاده از قالب ها باید همزمان مزایا و محدودیت های آن را در نظر بگیرید تا بهترین انتخاب را داشته باشید. در ادامه مهم ترین مزایا و محدودیت های این قالب ها را معرفی می کنیم.
مزایا
محدودیت ها
کار با قالب خم و دستگاه های مرتبط با آن، به دلیل فشار و نیروی بالایی که اعمال می شود، نیازمند رعایت دقیق اصول ایمنی است. رعایت این نکات نه تنها از آسیب به اپراتور جلوگیری می کند، بلکه باعث افزایش طول عمر قالب و دستگاه نیز می شود. در ادامه با مهم ترین نکات ایمنی هنگام استفاده از قالب خم آشنا می شوید:

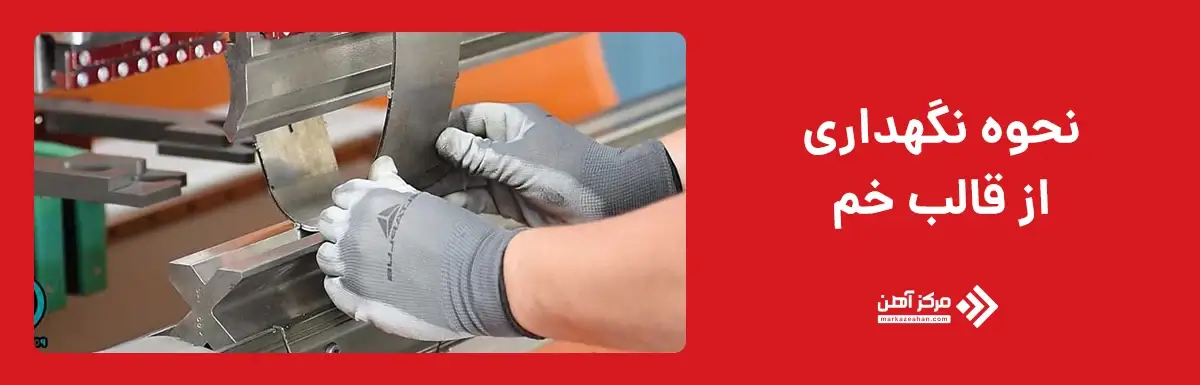

نگهداری صحیح از قالب خم نه تنها عمر مفید آن را افزایش می دهد، بلکه باعث حفظ دقت و کیفیت خم کاری فلز در طول زمان می شود. بی توجهی به این موضوع می تواند منجر به افت عملکرد، افزایش هزینه های تعمیر و حتی توقف تولید شود. نگهداری صحیح لزوما نیازمند کارهای پیچیده و دشوار نیست و معمولا برخی نکات ساده، می توانند دوام قالب شما را تضمین کنند. در زیر مهم ترین راه کارهای نگهداری از قالب خم آورده شده است:
جمع بندی
قالب خم به عنوان یکی از ابزارهای حیاتی در عملیات شکل دهی فلز، نقشی غیرقابل انکار در صنایع مختلف ایفا می کند. این ابزار با استفاده از طراحی دقیق پانچ و دای، امکان خمکاری ورق ها و پروفیل های فلزی را با دقت بالا، سرعت مناسب و کیفیت یکنواخت فراهم می آورد. شناخت کامل انواع قالب خم، اجزای آن، فرآیند خمکاری و مراحل اجرای صحیح، به تولیدکنندگان و اپراتورها کمک می کند تا بهترین نتایج را در پروژه های خود به دست آورند.
از قالب های فلزکاری در حوزه های متنوعی مانند خودروسازی، صنایع ساختمانی، لوازم خانگی، صنایع هوایی و دریایی استفاده می شود. انتخاب نوع مناسب قالب، نه تنها به کیفیت و دوام قطعه تولیدی کمک می کند، بلکه می تواند هزینه های تولید را نیز کاهش دهد. این موضوع زمانی اهمیت بیشتری پیدا می کند که عوامل موثر بر عمر مفید قالب، مانند جنس، طراحی، نحوه استفاده و نگهداری، به طور کامل در نظر گرفته شوند.
در نهایت، موفقیت در استفاده از قالب خم به ترکیبی از انتخاب آگاهانه، طراحی مهندسی، استفاده صحیح و نگهداری اصولی بستگی دارد. هر چه این موارد با دقت بیشتری رعایت شوند، بازدهی و کیفیت محصولات تولیدی بالاتر خواهد بود.
سوالات متداول
پانچ، دای، سیستم راهنما، صفحه نگهدارنده و اتصالات از مهم ترین اجزای قالب خم هستند.
جنس، ابعاد، طراحی، تعداد اجزا و ضخامت قطعات قالب بر وزن آن تأثیر می گذارند.
ورق بین پانچ و دای قرار گرفته و با فشار مکانیکی یا هیدرولیکی به فرم دلخواه خم می شود.
جنس نامناسب، طراحی غیر اصولی، فشار بیش از حد، نگهداری ضعیف و شرایط انبارداری نامناسب.
بر اساس جنس ورق، زاویه و شعاع خم، هماهنگی پانچ و دای، وزن بهینه و ایمنی.
استفاده از تجهیزات حفاظتی، تنظیم صحیح دستگاه و عدم قرار دادن دست در محدوده خطر.
تمیزکاری منظم، روغن کاری، بازرسی دوره ای، انبارداری مناسب و تعویض قطعات فرسوده.
