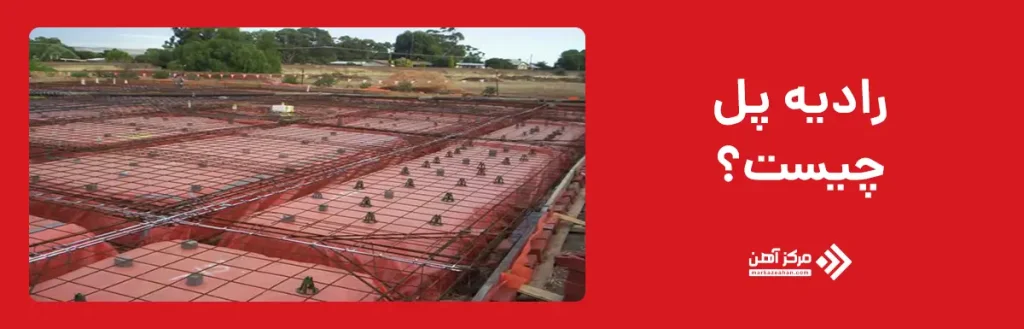

رادیه پل چیست و چه نقشی در سازه دارد؟

رادیه پل یکی از مهم ترین اجزای سازه ای در ساخت پل ها است که وظیفه انتقال بارهای سنگین از عرشه و پایه ها به زمین را بر عهده دارد. در واقع، رادیه پل همان فونداسیون گسترده ای است که تمام نیروها و ارتعاشات ناشی از عبور وسایل نقلیه، باد، زلزله و دیگر عوامل را به صورت یکنواخت به خاک زیرین منتقل می کند. مهندسان عمران در طراحی این بخش باید مقاومت، پایداری و دوام آن را در شرایط مختلف محیطی تضمین کنند. نکته ای مهم در تحلیل این نوع فونداسیون، ارتباط آن با رادیه و برید پل و نحوه هم پوشانی عملکردی این دو عنصر است.

در پروژه های بزرگ، مصالح فولادی نیز نقش تعیین کننده ای دارند و آگاهی از قیمت آهن و نرخ میلگرد برای برآورد دقیق هزینه ها ضروری است. همچنین نوع رادیه انتخابی بر اساس نوع خاک، ارتفاع ستون ها و نیروهای وارد بر عرشه تعیین می شود. در پل های سنگین، گاهی از ترکیب رادیه با شمع برای افزایش پایداری استفاده می شود. مهندسان برای اطمینان از ایمنی، همواره به اصول طراحی لرزه ای، تحلیل دینامیکی و محاسبات دقیق توجه می کنند تا رادیه پل بتواند نقش کلیدی خود را در ایمنی سازه ایفا کند.

رادیه پل چیست؟

رادیه پل چیست؟ این پرسش یکی از مفاهیم پایه ای در مهندسی سازه است. رادیه پل در واقع یک پی گسترده است که در زیر پایه ها و ستون های پل قرار می گیرد تا بار کل سازه را به صورت یکنواخت به زمین منتقل کند. در پروژه های بزرگراهی و شهری، زمانی که ظرفیت باربری خاک کم است یا بارهای وارده بسیار زیادند، استفاده از رادیه بهترین گزینه محسوب می شود. در این حالت، توزیع بار در سطح وسیع موجب کاهش نشست های موضعی و افزایش پایداری می گردد.

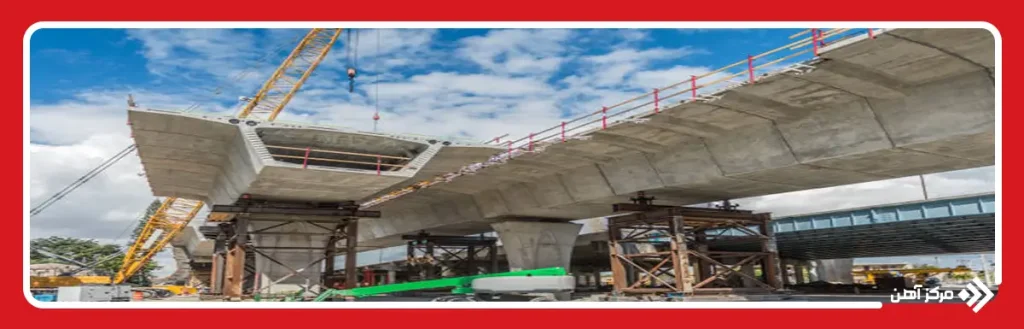

این سیستم شباهت هایی با فونداسیون های معمولی دارد اما از نظر ابعاد، ضخامت و نحوه آرماتورگذاری، کاملاً متفاوت است. در طراحی رادیه پل باید به راديه و بريد و ترکیب آن با بخش های برشی توجه ویژه داشت؛ چرا که رادیه و برید پل، مستقیماً بر عملکرد کلی فونداسیون اثر می گذارد. آرماتورهای فولادی که بر اساس استانداردهای ملی انتخاب می شوند، وابسته به قیمت تیرآهن و هزینه های روز بازارند و در محاسبات اقتصادی پروژه تأثیرگذار خواهند بود.
درک دقیق از عملکرد رادیه در برابر نیروهای قائم و افقی، اساس طراحی اصولی پل ها را تشکیل می دهد و مانع از بروز ترک، خمش یا شکست در پی می شود.

اجزای تشکیل دهنده رادیه پل

رادیه پل از چند بخش اصلی تشکیل می شود که هر کدام نقش خاصی در پایداری و عملکرد سازه دارند. نخست، دال بتنی یا همان صفحه اصلی رادیه است که معمولاً به صورت یکپارچه و با ضخامت بالا اجرا می شود تا بتواند نیروهای فشاری و خمشی را تحمل کند. درون این دال، آرماتورهای فولادی تعبیه می شوند که بسته به ابعاد پل و میزان بار وارد، تعداد و قطر آن ها متفاوت است. میلگردها معمولاً بر اساس مقاومت مورد نیاز و با توجه به قیمت میلگرد انتخاب می شوند تا تعادلی بین کیفیت و هزینه برقرار گردد.

جزء دوم، کف سازی و لایه زیرین است که برای توزیع بهتر تنش و جلوگیری از نشست ناهمگون زیر دال مورد استفاده قرار می گیرد. در برخی پروژه ها از ژئوتکستایل یا بتن لاغر نیز در زیر رادیه استفاده می شود. سومین بخش، ستون ها و سرستون ها هستند که بار را از عرشه به رادیه منتقل می کنند. ارتباط بین رادیه و برید در این بخش اهمیت زیادی دارد، زیرا ناحیه برید، نقش بحرانی در مقاومت برشی و خمش ایفا می کند. در مجموع، هماهنگی دقیق بین تمام اجزای رادیه پل تضمین کننده پایداری و دوام سازه در شرایط مختلف محیطی است.

عملکرد رادیه در سازه پل

رادیه پل در سازه نقش حیاتی در انتقال نیروها و تأمین تعادل کلی دارد. این عنصر سازه ای همانند یک صفحه صلب عمل می کند که بارهای قائم ناشی از عرشه، ستون ها و وزن وسایل نقلیه را به خاک زیرین منتقل می نماید. هدف اصلی طراحی رادیه، جلوگیری از تمرکز تنش و ایجاد توزیع یکنواخت فشار در زیر پی است. در این فرآیند، مفهومی به نام رادیه و برید پل چیست مطرح می شود؛ برید در واقع بخش تقویتی اطراف ستون ها است که از ایجاد برش و گسیختگی جلوگیری می کند. ترکیب صحیح رادیه و برید پل موجب افزایش ظرفیت باربری و دوام سازه می شود.

در سازه هایی که بارهای دینامیکی بالا دارند، مانند پل های بزرگراهی، رادیه باید علاوه بر تحمل نیروهای فشاری، در برابر خمش، کشش و تغییر شکل های ناشی از زلزله نیز مقاومت کند. در طراحی های مدرن، از مدل های المان محدود برای شبیه سازی عملکرد واقعی رادیه استفاده می شود. همچنین پارامترهایی نظیر سختی خاک، ضخامت دال و نوع آرماتور تأثیر مستقیمی بر عملکرد آن دارند. در نهایت، عملکرد صحیح رادیه تضمین کننده انتقال ایمن بار و پایداری کلی پل در طول عمر بهره برداری است.

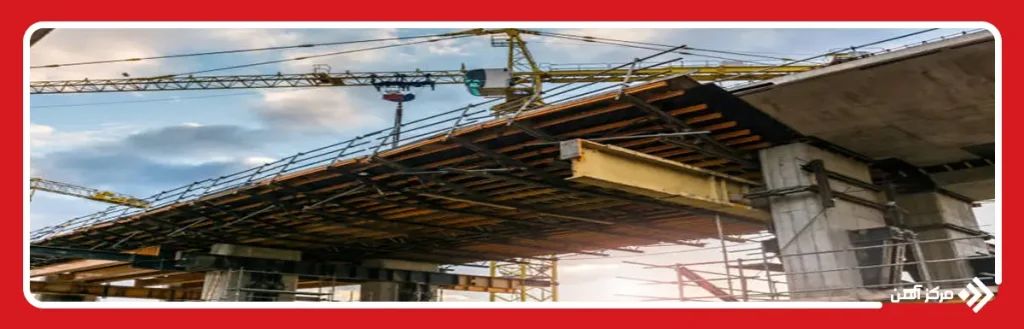

انواع رادیه در ساخت پل ها

رادیه پل بر اساس نوع سازه، شرایط خاک، بارگذاری و روش ساخت، به چند نوع اصلی تقسیم می شود. شناخت هر یک از این انواع برای انتخاب سیستم مناسب فونداسیون ضروری است. مهندسان معمولاً با بررسی پارامترهایی مانند ظرفیت باربری زمین، سطح آب زیرزمینی و نوع مصالح تصمیم می گیرند که از کدام مدل استفاده کنند. در پروژه هایی که بارها یکنواخت و سبک تر هستند، رادیه ساده گزینه ای اقتصادی محسوب می شود. اما در سازه هایی با بارگذاری نامتقارن یا در خاک های ضعیف، استفاده از رادیه با شمع یا مدل های پیش تنیده الزامی است.

در پل های شهری یا بین شهری، گاهی از رادیه و برید پل به صورت ترکیبی بهره گرفته می شود تا علاوه بر مقاومت فشاری، ظرفیت برشی نیز افزایش یابد. هر نوع رادیه ویژگی های خاص خود را دارد و بسته به شرایط اقلیمی و نوع بهره برداری، ممکن است متفاوت طراحی شود. در جدول زیر مقایسه خلاصه ای از انواع مختلف رادیه ارائه شده است تا درک تفاوت ها و کاربردهای هر یک برای مهندسان و طراحان ساده تر گردد.

جدول مقایسه انواع رادیه پل

نوع رادیه	شرایط کاربرد	مزایا	معایب
رادیه ساده	خاک با ظرفیت بالا و بارهای سبک	اقتصادی، اجرای آسان	مقاومت کمتر در برابر نشست ناهمگون
رادیه با ستون کوتاه	پل های متوسط با ستون های نزدیک به هم	افزایش پایداری موضعی	نیاز به کنترل دقیق تراکم خاک
رادیه پیش تنیده	پل های طویل یا بار سنگین	کاهش ضخامت دال، مقاومت زیاد	اجرای پیچیده و هزینه بالا
رادیه مرکب با شمع	خاک ضعیف یا زمین مرطوب	افزایش چشمگیر ظرفیت باربری	زمان و هزینه اجرای بیشتر

رادیه ساده

رادیه ساده یکی از ابتدایی ترین و در عین حال پرکاربردترین انواع فونداسیون در ساخت پل ها است. این نوع رادیه زمانی مورد استفاده قرار می گیرد که خاک زیر پل از ظرفیت باربری مناسبی برخوردار بوده و بارهای وارده از پل در حد متعادل باشند. در واقع، رادیه ساده شامل یک دال بتنی ضخیم است که به صورت یکنواخت در زیر پایه های پل اجرا می شود و بارها را به سطح وسیعی از زمین منتقل می کند. از آن جا که در این سیستم، نیازی به شمع یا پیش تنیدگی نیست، اجرای آن سریع تر و مقرون به صرفه تر است.

رادیه ساده به دلیل سادگی طراحی و هزینه پایین، در پل های کوچک و متوسط شهری کاربرد زیادی دارد. با این حال، در شرایطی که خاک دارای نشست های ناهمگون یا رطوبت بالا باشد، احتمال بروز ترک و خمش در نواحی بحرانی وجود دارد. مهندسان برای جلوگیری از این مشکل، معمولاً در اطراف ستون ها از رادیه برید پل استفاده می کنند تا مقاومت برشی افزایش یابد. علاوه بر این، انتخاب صحیح ضخامت دال و میزان آرماتور، باید بر اساس نوع بارگذاری و آیین نامه های معتبر انجام گیرد تا پایداری طولانی مدت سازه تضمین شود.

رادیه با ستون کوتاه

رادیه با ستون کوتاه یکی از روش های پیشرفته تر اجرای فونداسیون در پل ها است که به ویژه برای سازه هایی با فاصله کم بین پایه ها و نیاز به پایداری موضعی بالا استفاده می شود. در این سیستم، بین دال اصلی رادیه و سطح زمین چند ستون کوتاه بتنی اجرا می شود تا بارهای متمرکز عرشه به طور یکنواخت به خاک منتقل گردد. این نوع رادیه، ترکیبی از مزایای فونداسیون سطحی و عمیق را ارائه می دهد؛ به عبارت دیگر، عملکردی میانه بین پی گسترده و پی با شمع دارد.

وجود ستون های کوتاه باعث می شود نشست ناهمگون کاهش یافته و مقاومت فشاری در زیر نقاط بحرانی افزایش یابد. در طراحی این مدل، جزئیاتی مانند نحوه اتصال ستون ها به رادیه، آرایش میلگردها و کنترل برش بسیار حائز اهمیت است. در این سیستم نیز گاهی از مفاهیم مرتبط با رادیه و برید چیست برای تقویت بخش های پر تنش بهره گرفته می شود. اگر چه اجرای رادیه با ستون کوتاه نیاز به دقت بیشتر و صرف زمان بالاتری دارد، اما در پل هایی که بار ترافیکی بالا یا لرزش های مکرر دارند، بهترین گزینه برای افزایش دوام و مقاومت محسوب می شود.

رادیه پیش تنیده

رادیه پیش تنیده یکی از پیشرفته ترین انواع فونداسیون در سازه های پل است که با هدف افزایش مقاومت خمشی و کاهش ضخامت دال طراحی می شود. در این سیستم، کابل های فولادی با کشش اولیه درون بتن قرار می گیرند و پس از گیرش بتن، نیروی فشاری دائمی به آن اعمال می کنند. این فرآیند موجب می شود که بتن در برابر خمش و ترک خوردگی مقاومت بسیار بالایی پیدا کند و عملکرد کلی رادیه پل به شکل چشمگیری بهبود یابد.

در پل های طویل یا دارای دهانه های بزرگ، استفاده از رادیه پیش تنیده ضروری است، زیرا توزیع یکنواخت بار را تسهیل کرده و تغییر شکل های ناشی از زلزله یا ارتعاش را کاهش می دهد. طراحی این نوع رادیه نیازمند تحلیل دقیق با نرم افزارهای مهندسی و رعایت استانداردهای بین المللی است. همچنین، انتخاب جنس کابل ها و میلگردها باید بر اساس مقاومت کششی و دوام در برابر خوردگی انجام شود. هر چند هزینه اجرای این نوع سیستم نسبتاً بالا است، اما در پروژه های بزرگراهی و پل هایی با بار سنگین، سرمایه گذاری در رادیه پیش تنیده باعث افزایش طول عمر و کاهش نیاز به تعمیرات آینده می شود.

رادیه مرکب با شمع

رادیه مرکب با شمع ترکیبی از دو سیستم مقاومتی است که در آن، دال بتنی رادیه و شمع های عمودی با یکدیگر همکاری سازه ای دارند تا بارهای سنگین پل را به لایه های عمیق تر و مقاوم تر زمین منتقل کنند. این نوع رادیه معمولاً در مناطقی استفاده می شود که خاک سطحی نرم یا ناپایدار است و ظرفیت باربری آن پاسخگوی نیروهای وارده نیست. در چنین شرایطی، استفاده از شمع موجب می شود بار به صورت مستقیم به لایه های سخت تر زیرین منتقل شود و رادیه به عنوان صفحه توزیع کننده نیرو عمل کند.

در طراحی رادیه و برید پل با شمع، باید هماهنگی کامل بین محل شمع ها، ضخامت دال و آرایش میلگردها برقرار شود تا نیروهای فشاری و کششی به درستی توزیع گردند. این سیستم در برابر زلزله و نشست های نامتقارن عملکرد بسیار پایداری دارد و در پل های بزرگ، بنادر و سازه های دریایی کاربرد گسترده ای یافته است. از نظر اقتصادی، هزینه اجرای رادیه مرکب با شمع بالاتر از سایر انواع است، اما عمر مفید و ایمنی آن به مراتب بیشتر می باشد. انتخاب دقیق نوع شمع (بتنی یا فولادی) نیز در عملکرد نهایی این سیستم نقش تعیین کننده دارد.

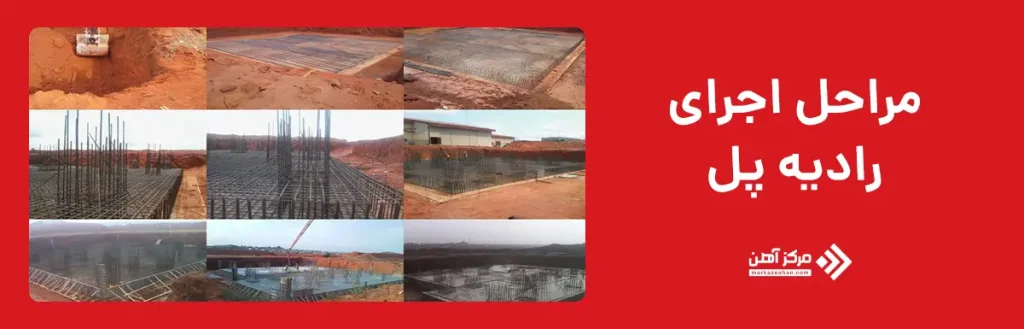

مراحل اجرای رادیه پل

اجرای رادیه پل فرآیندی حساس و چند مرحله ای است که نیازمند برنامه ریزی دقیق، کنترل کیفی مستمر و رعایت آیین نامه های فنی است. نخستین گام، تحلیل و آماده سازی زمین است که شامل خاک برداری، تسطیح، تراکم و در صورت لزوم، تثبیت خاک با مصالح مناسب می باشد. پس از آن، کف سازی با استفاده از بتن لاغر یا لایه ژئوتکستایل انجام می شود تا سطحی یکنواخت و مقاوم برای اجرای دال فراهم گردد. مرحله بعد، آرماتوربندی است که بر اساس نقشه های اجرایی، میلگردها در دو جهت افقی و عمودی چیده می شوند.

در این مرحله، دقت در انتخاب نوع میلگرد و اطلاع از قیمت آهن و سایر مصالح فلزی برای مدیریت هزینه ها ضروری است. پس از نصب قالب ها، عملیات بتن ریزی با بتن با کیفیت و روان انجام می گیرد و سپس با ویبره کردن مناسب، از خروج حباب های هوا اطمینان حاصل می شود. مرحله پایانی شامل عمل آوری بتن، کنترل ترک های احتمالی و اجرای عایق کاری است. در برخی پروژه ها، بسته به طراحی، شمع کوبی یا اجرای برید نیز انجام می شود تا عملکرد رادیه و برید پل بهینه گردد. در مجموع، نظارت دقیق در تمام مراحل اجرای رادیه، ضامن دوام و ایمنی سازه پل است.

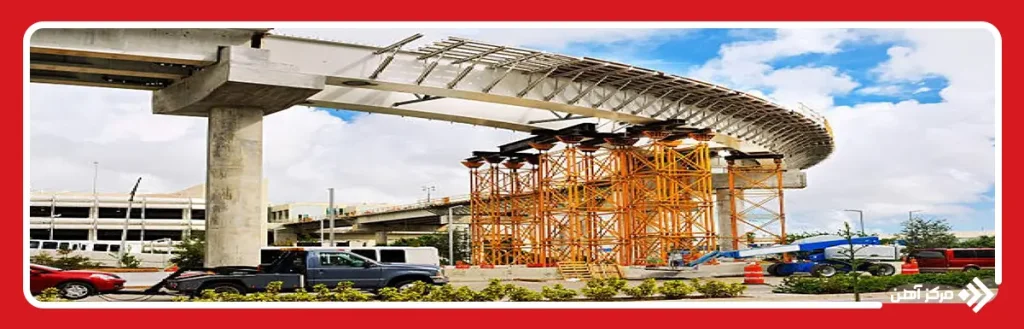

مزایا و معایب استفاده از رادیه پل

استفاده از رادیه پل در سازه های بزرگ به دلیل توانایی بالا در توزیع بار و افزایش پایداری کلی، یکی از روش های محبوب در طراحی فونداسیون محسوب می شود. رادیه با ایجاد سطحی یکپارچه، نیروهای وارد از پایه ها و عرشه را به شکلی متوازن به زمین منتقل کرده و احتمال تمرکز تنش را کاهش می دهد. در پروژه هایی که زمین دارای ظرفیت باربری محدود است، رادیه می تواند جایگزین مناسبی برای فونداسیون های منفرد باشد. همچنین، در طراحی هایی که بر اساس اصول لرزه ای انجام می شوند، این سیستم قابلیت جذب انرژی و کاهش ارتعاشات ناشی از زلزله را فراهم می کند. با وجود مزایای فراوان، رادیه معایبی نیز دارد که در انتخاب آن باید در نظر گرفته شود. عواملی مانند نوع خاک، میزان بارگذاری و شرایط محیطی، تعیین کننده موفقیت عملکرد رادیه هستند. در ادامه، مهم ترین مزایا و معایب این نوع فونداسیون را مشاهده می کنید.

مزایا:

• توزیع یکنواخت بارهای وارد بر خاک و کاهش تمرکز تنش ها
• افزایش پایداری و مقاومت سازه در برابر نشست های موضعی
• عملکرد مطلوب در برابر نیروهای لرزه ای و ارتعاشی
• قابلیت استفاده در انواع پل ها با ارتفاع و دهانه متفاوت
• دوام بالا و نیاز کمتر به تعمیر و نگهداری

معایب:

• هزینه اولیه اجرای بالا در مقایسه با فونداسیون های منفرد
• نیاز به کنترل دقیق کیفیت بتن و آرماتوربندی
• دشواری در تعمیر یا تقویت موضعی پس از اجرا
• وابستگی زیاد به شرایط خاک و تراکم مناسب آن

تفاوت رادیه پل و فونداسیون پل

در نگاه نخست، بسیاری تصور می کنند رادیه پل و فونداسیون پل مفاهیمی مشابه اند، اما در واقع تفاوت های فنی و عملکردی چشمگیری میان این دو وجود دارد. فونداسیون پل به صورت کلی به تمام سیستم های انتقال بار از سازه به زمین گفته می شود، در حالی که رادیه پل نوعی از فونداسیون گسترده است که به طور خاص برای توزیع یکنواخت نیروهای سنگین در سطح بزرگ تر طراحی شده است. در فونداسیون های معمولی، بار هر ستون توسط پی جداگانه ای به خاک منتقل می شود، اما در رادیه، همه ستون ها روی یک صفحه بتنی مشترک قرار دارند.

از دیدگاه سازه ای، رادیه مقاومت بیشتری در برابر نشست های ناهمگون و تغییر شکل های ناشی از زلزله دارد. در مقابل، فونداسیون منفرد ساده تر و اقتصادی تر است، اما عملکرد لرزه ای و پایداری کمتری دارد. علاوه بر این، در رادیه امکان ترکیب با شمع و ایجاد رادیه و برید پل وجود دارد که باعث افزایش ظرفیت برشی و فشاری سیستم می شود. به همین دلیل در پروژه هایی که بار زیاد، خاک ضعیف یا شرایط لرزه ای بالا وجود دارد، رادیه گزینه ای مطمئن تر از فونداسیون سنتی محسوب می شود.

عوامل مؤثر بر طراحی رادیه پل

طراحی رادیه پل فرایندی چند بعدی است که نیازمند بررسی دقیق عوامل ژئوتکنیکی، سازه ای و اقتصادی می باشد. نخستین و مهم ترین عامل، نوع و مقاومت خاک زیرین است؛ زیرا ظرفیت باربری زمین تعیین کننده ضخامت، ابعاد و حتی نوع رادیه خواهد بود. مهندسان با انجام آزمایش های مکانیک خاک مانند برش مستقیم، نفوذ استاندارد و آزمایش بارگذاری صفحه، داده های لازم را برای طراحی جمع آوری می کنند. دومین عامل، بارهای وارده از سازه پل شامل وزن مرده، بار زنده، باد و زلزله است که باید به صورت دقیق مدل سازی و تحلیل شوند.

یکی دیگر از عوامل مهم، شرایط محیطی و آب و هوایی است؛ برای مثال در مناطق مرطوب یا ساحلی، بتن باید مقاومت بالایی در برابر خوردگی داشته باشد. از سوی دیگر، در مناطق زلزله خیز، طراحی باید بر اساس اصول لرزه ای و تحلیل دینامیکی انجام گیرد. ارتباط بین رادیه و برید پل چیست نیز در طراحی برش ها و خمش های موضعی بسیار مؤثر است. نهایتاً، ملاحظات اقتصادی از جمله بررسی قیمت تیرآهن، میلگرد و هزینه های اجرایی باید در مرحله طراحی لحاظ شود تا سازه علاوه بر ایمنی، از نظر هزینه نیز بهینه باشد.

جمع بندی

رادیه پل به عنوان یکی از مؤلفه های اصلی در پایداری و دوام پل ها، نقش بسیار مهمی در انتقال ایمن بارهای سنگین به زمین دارد. این سیستم که نوعی پی گسترده است، با توزیع یکنواخت نیروها از تمرکز تنش جلوگیری کرده و نشست های ناهمگون را به حداقل می رساند. درک صحیح از مفاهیم مرتبط مانند رادیه و برید پل، اهمیت زیادی در طراحی دارد؛ زیرا این دو بخش در کنار هم، مقاومت برشی و خمشی سازه را تقویت می کنند. انتخاب نوع مناسب رادیه چه ساده، چه پیش تنیده یا مرکب با شمع به شرایط خاک، نوع بارگذاری و هدف پروژه بستگی دارد.

از سوی دیگر، رعایت اصول فنی در مراحل اجرا، نظارت کیفی مستمر و انتخاب مصالح مناسب بر اساس قیمت آهن و سایر هزینه ها، تضمین کننده عملکرد مطلوب رادیه در طول زمان است. رادیه پل نه تنها باعث افزایش پایداری سازه می شود، بلکه در ایمنی ترافیکی و طول عمر پل نیز نقش غیرقابل انکاری دارد. بنابراین، توجه ویژه به طراحی اصولی، انتخاب سیستم بهینه و اجرای دقیق آن، کلید موفقیت در پروژه های عمرانی بزرگ محسوب می شود.
