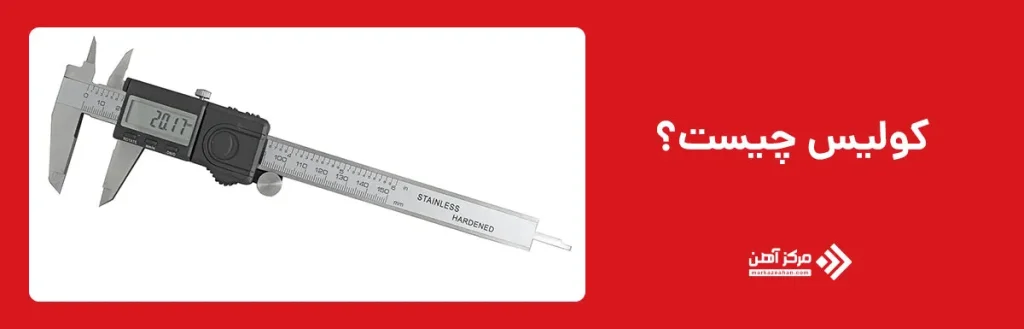

کولیس ابزاری دقیق است که برای اندازه گیری ابعاد مختلف اجسام، به ویژه در صنایع و آزمایشگاه ها مورد استفاده قرار می گیرد. این ابزار قادر است اندازه های داخلی، خارجی، عمق و حتی قطر اجسام را با دقت بالا اندازه گیری کند. در واقع، کولیس می تواند مقادیر مختلفی را اندازه گیری کند و در انواع مختلفی مانند کولیس دیجیتال، ورنیه ای و عقربه ای در دسترس است. با توجه به دقت بالا و کاربردهای گسترده این ابزار، آشنایی با نحوه کارکرد و روش خواندن اندازه های کولیس، برای هر کسی که با اندازه گیری سر و کار دارد، ضروری است.
در این مقاله، به توضیح انواع کولیس ها، نحوه کار با آنها و روش های خواندن اندازه ها با استفاده از کولیس می پردازیم. همچنین، به کاربردهای مختلف کولیس و نکات مهم نگهداری از آن اشاره خواهیم کرد. اگر می خواهید بدانید که کولیس چه کاربردهایی دارد یا چطور می توان از آن به درستی استفاده کرد، این مقاله را دنبال کنید.
وقتی از ابزارهای دقیق اندازه گیری صحبت می کنیم، نام کولیس همیشه در صف اول است. کولیس به انگلیسی Caliper گفته می شود و اساس کار آن، مقایسه فاصله ی بین دو سطح با مقیاسی استاندارد بر روی خط کش کولیس است. اگر به صنایع فلزی، نجاری، قالب سازی یا آزمایشگاه ها سر زده باشید، می بینید که استفاده از کولیس برای کنترل کیفیت قطعات به اندازه ی چک لیست های ایمنی جدی گرفته می شود.
نکته ای که خیلی ها می پرسند این است که «رابطه ی ابزار دقیق با هزینه های تولید چیست؟» پاسخ این جاست: وقتی دقت بالا می رود، پرت مواد و خطای مونتاژ کاهش می یابد؛ از همین رو حتی شاخص هایی مثل قیمت آهن هم به طور غیرمستقیم از انتخاب ابزار مناسب اثر می پذیرند، چون دورریز کمتر یعنی هزینه ی تمام شده ی پایین تر. در سطح مفهومی، اگر بپرسید کولیس چیست، می توان گفت ابزاری چندمنظوره برای اندازه گیری با کولیس در سه حوزه ی اصلی است: اندازه های خارجی، داخلی و عمق.
از نسخه ی دستی مثل کولیس ورنیه و کولیس عقربه ای تا نسخه های نوین تر مثل کولیس دیجیتال (یا همان کولیس رقمی) و حتی گونه های تخصصی مانند کولیس داخل سنج، کولیس عمق سنج، کولیس ارتفاع سنج و مدل های ترکیبی، همگی برای پوشش سناریوهای مختلف طراحی شده اند. به علاوه، برندهایی مانند کولیس میتوتویو، کولیس دیجیتال اینسایز و کولیس رونیکس به خاطر پایداری و دقت کولیس شناخته می شوند. این تنوع باعث شده هنگام خرید کولیس، علاوه بر قیمت کولیس، باید به کلاس دقت، متریال فک ها، مقاومت در برابر سایش و حتی ارگونومی توجه کنید. در ادامه، با کولیس خوانی، اجزا، انواع کولیس ها و ریزه کاری های کار با کولیس آشنا می شوید.
پیش از هر چیز بدانید که خوانش صحیح، مهم ترین مهارت است؛ بنابراین همین ابتدا عبارت نحوه خواندن کولیس را به خاطر بسپارید، چون هرچه بهتر بخوانید، کمتر دچار خطای کولیس می شوید. از دید کاربرد، کولیس معمولی برای کنترل قطر شفت، ضخامت ورق، عرض شیار یا فاصله ی بین دو لبه عالی است؛ با فک های خارجی، قطر بیرونی و با فک های داخلی، قطر سوراخ ها را می سنجید. وقتی به عمق سوراخ رزوه کاری شده می رسید، به سراغ کولیس عمق سنج می روید؛ اگر ارتفاع پله یا اختلاف سطح مدنظر باشد، کولیس ارتفاع سنج انتخاب دقیق تری است.
برای مونتاژهای حساس که تلرانس ها فشرده اند، کولیس ساعتی و کولیس عقربه ای به دلیل واکنش بصری سریع مفیدند. در محیط های تولید ناب، مدل های مقاوم در برابر آب روغن و براده کار را آسان می کنند؛ نسخه های فوق، گاه با عنوان کولیس لیزری یا دارای سنسور نوری برای تبدیل حرکت خطی به عدد شناخته می شوند. در قطعه بندی و تنظیم نسبت ها، کولیس تناسبی (برای انتقال نسبت ها بین دو قطعه) کاربردی است؛ در اندازه گیری های ترکیبی، کولیس مرکب کمک می کند یک ابزار برای چند کار داشته باشید.

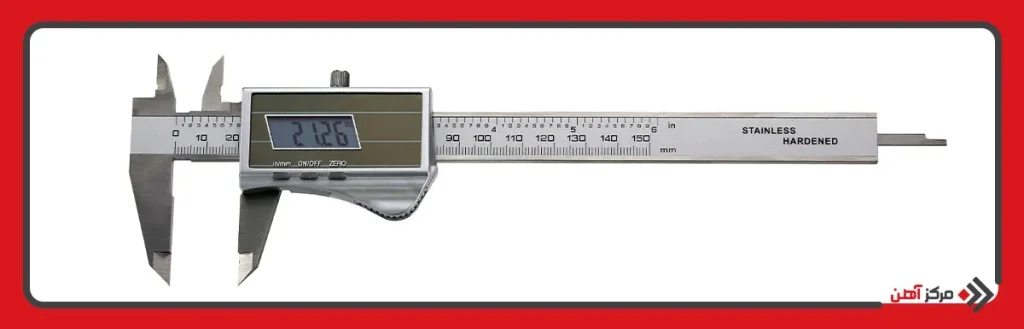

اگر در جست وجوی راهکار سریع هستید، کولیس دیجیتال به خاطر نمایش عددی، تعویض واحد فوری و حافظه، خطای کاربر را کم می کند. برندهای رایج مثل کولیس میتوتویو، کولیس دیجیتال اینسایز و کولیس رونیکس در کارگاه ها امتحان خود را پس داده اند. فراموش نکنید ثبت نتایج اندازه گیری در فرم های کنترل کیفیت، همراه با عکس کولیس از وضعیت قرارگیری فک ها، برای ردیابی خطاها بسیار ارزشمند است.کولیس در بسیاری از صنایع و آزمایشگاه ها کاربرد دارد. این ابزار برای اندازه گیری دقیق ابعاد مختلف قطعات مختلف بسیار ضروری است و در موارد زیر مورد استفاده قرار می گیرد:
در نهایت، کولیس برای دقت بالا در اندازه گیری های صنعتی و علمی، ابزاری ضروری محسوب می شود. در این زمینه ها، دقت اندازه گیری بسیار مهم است و کولیس های دیجیتال به طور ویژه در این راستا کمک می کنند تا اندازه ها بدون خطا ثبت شوند.
بازار، طیف گسترده ای از انواع کولیس را پوشش می دهد و بسته به سناریو باید دقیق انتخاب کنید. گروه نخست، کولیس ورنیه یا همان کولیس ورنیه ای/کولیس ورنیه دار است؛ خواندن آن با تطبیق خطوط ورنیه و مقیاس اصلی انجام می شود و وقتی نحوه خواندن کولیس را یاد بگیرید، دقت های ۰٫۰۲ تا ۰٫۰۵ میلی متر دست یافتنی است. گروه دوم، کولیس عقربه ای و کولیس ساعتی است؛ اینها مکانیزم دنده/چرخ دنده دارند و تغییرات کوچک را با عقربه نمایش می دهند، برای اپراتورهایی که بازخورد آنی می خواهند عالی اند. گروه سوم، کولیس دیجیتال (همان کولیس رقمی) است که سرعت، ثبت داده و کاهش خطای کولیس را به همراه دارد؛ نمونه هایی چون کولیس میتوتویو، کولیس دیجیتال اینسایز و کولیس رونیکس در ایران به وفور یافت می شوند.
از نظر کاربری، گونه های تخصصی مثل کولیس داخل سنج (فک های رو به خارج برای قطر داخلی)، کولیس عمق سنج (زبانه ی عمقی)، کولیس ارتفاع سنج (ستونی با پایه ی گرانیتی یا فلزی) و کولیس پایه دار (برای کار پایدار روی میز) وجود دارد. برای انتقال نسبت ها در صفحه، کولیس تناسبی کاربرد دارد؛ در محیط های پرگردوغبار یا خطوط اتوماسیون، مدل های نوری و اصطلاحاً کولیس لیزری دیده می شود. در کاربردهای چندمنظوره و میدانی، کولیس مرکب که ترکیبی از فک های ویژه و لوازم جانبی است، انتخاب می شود. اگر تازه کارید، یک کولیس معمولی/کولیس ساده ۱۵۰ میلی متری با کلاس دقت استاندارد، نقطه ی شروع خوبی است. در نهایت، هنگام انتخاب، علاوه بر قیمت کولیس، به خدمات پس از فروش هم توجه کنید.
جدول مقایسه ی انواع متداول کولیس
| نوع ابزار | بازه ی متداول اندازه | رزولوشن/خوانایی | مزیت شاخص | محدودیت |
|---|---|---|---|---|
| کولیس ورنیه | 0–300 mm | 0.02–0.05 mm | بدون باتری، مقاوم | نیازمند مهارت در خواندن |
| کولیس عقربه ای/ساعتی | 0–200 mm | 0.02 mm | بازخورد بصری سریع | حساس به ضربه ی مکانیزم |
| کولیس دیجیتال | 0–300 mm | 0.01 mm | سرعت، تبدیل واحد، خروجی داده | نیازمند باتری |
| کولیس عمق سنج | 0–200 mm عمق | 0.02–0.01 mm | سنجش عمق/شیار | فقط کاربری عمقی |
| کولیس ارتفاع سنج/پایه دار | تا 600 mm | 0.02–0.01 mm | اندازه گیری عمودی پایدار | حمل ونقل دشوارتر |

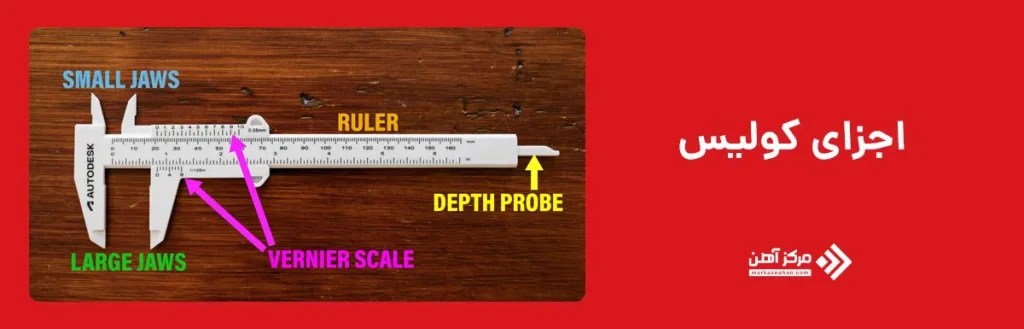

برای کولیس خوانی دقیق، شناخت اجزا ضروری است. بدنه ی اصلی همان خط کش کولیس با صفر مرجع و تقسیمات میلی متری/اینچی است. روی آن، کالسکه ی متحرک حرکت می کند که فک های خارجی (برای قطر بیرونی) و فک های داخلی (برای قطر داخلی) را حمل می کند. در گونه ی کولیس ورنیه ای، یک مقیاس لغزان (ورنیه) روی کالسکه قرار دارد تا خواندن اعشار ممکن شود؛ همین ویژگی آن را به کولیس ورنیه دار بدل می کند. در کولیس ساعتی، صفحه ی عقربه دار، جابه جایی کوچک را بزرگ نمایی می کند؛ در کولیس دیجیتال، نمایشگر LCD عدد را مستقیم نشان می دهد و در برخی مدل ها (اصطلاحاً کولیس رقمی) قابلیت تبدیل واحد و نگه داشتن مقدار هم دیده می شود.
پیچ قفل برای ثابت نگه داشتن فک ها بعد از اندازه گیری به کار می رود و پیچ هرزگرد، حرکت نرم و کنترل شده را تضمین می کند. زبانه ی عمق، همان تیغه ی باریکی است که از انتهای کولیس بیرون می آید و تبدیلش به کولیس عمق سنج را ممکن می کند؛ در مدل های ستونی، همین نقش با پایه ی عمودی پررنگ تر می شود و ابزار عملاً نقش کولیس پایه دار و کولیس ارتفاع سنج را ایفا می کند.
برخی نسخه های صنعتی دارای خروجی داده (USB/RS-232 ) برای اتصال به سیستم SPC هستند. جنس بدنه از استنلس یا کربن استیل انتخاب می شود تا سایش فک ها کم و دقت کولیس پایدار بماند. به صورت تخصصی تر، برای سوراخ های کوچک، فک های نوک تیز یا کولیس داخل سنج به کار می رود و برای اندازه گیری های میدان، بدنه های سبک تر مثل کولیس ساده یا کولیس معمولی محبوب اند. کولیس ها به طور کلی از چندین جزء اصلی تشکیل شده اند که هرکدام نقش مهمی در عملکرد آن ایفا می کنند. این اجزا شامل:
برای کار با کولیس دقیق، یک روال ثابت داشته باشید. ابتدا سطوح فک ها را تمیز کنید تا آلودگی به خطای کولیس منجر نشود. قطعه را عمود بر فک ها بگیرید و از فشار بیش ازحد بپرهیزید؛ فشار زیاد، به خصوص روی قطعات نرم، اندازه ی اشتباه می دهد. در کولیس ورنیه، صفر فک ها را ببندید و اگر اختلافی دیدید، آن را ثبت و در محاسبات لحاظ کنید. سپس فک ها را باز کرده، قطعه را در بینشان قرار دهید و به آرامی ببندید تا تماس یکنواخت برقرار شود.
برای سوراخ ها از فک های داخلی، و برای پله ها از زبانه ی عمق بهره ببرید. در کولیس دیجیتال یا کولیس رقمی، مقدار روی نمایشگر را بخوانید و در صورت نیاز واحد را عوض کنید. در مدل های کولیس ساعتی یا کولیس عقربه ای، عقربه را روی صفر تنظیم و سپس مقدار را از صفحه بخوانید. به عنوان مرور، کولیس خوانی در سه گام است:
مقدار درشت از مقیاس اصلی، سپس جزئيات از ورنیه/عقربه/نمایشگر و نهایتاً ثبت به همراه شرایط (دما، موقعیت).
برای اسناد کیفی، یک عکس کولیس از نحوه ی تماس فک ها با قطعه بگیرید تا بعداً قابل ردیابی باشد. در اندازه گیری های سری، یک گیج مرجع داشته باشید تا پایداری دقت کولیس را دوره ای چک کنید. اگر در خط تولید هستید، یک کولیس پایه دار یا کولیس ارتفاع سنج روی میز گرانیتی، تکرارپذیری را بالاتر می برد. در پایان، اگر قصد خرید کولیس دارید، علاوه بر قیمت کولیس، به قابلیت های جانبی (خاموشی خودکار، خروجی داده، دسته ی ارگونومیک) توجه کنید.
چک لیست سریع هنگام اندازه گیری
پایداری دقت کولیس با نگهداری درست تضمین می شود. بعد از هر شیفت، فک ها را با پارچه ی بدون پرز تمیز کنید و لبه ها را چرب نکنید؛ روغن می تواند ذرات ریز را جذب کند و به مرور ساییدگی بسازد. بدنه ی استیل را کمی ضدزنگ بزنید، اما مراقب باشید چیزی روی سطوح اندازه گیری نماند. ضربه، افتادن و فشار جانبی دشمن مکانیزم های کولیس ساعتی و کولیس عقربه ای است؛ برای حمل، از کیف اصلی استفاده کنید. در مدل های کولیس دیجیتال، باتری باکیفیت به کار ببرید و هنگام تعویض، اتصال تمیز باشد تا پرش عددی رخ ندهد.
دوره ای، کولیس را با گیج بلوک ها در سه نقطه ی رنج (نزدیک صفر، میانه، نزدیک ماکس) مقایسه و نتایج را در کارت ابزار ثبت کنید. اگر اختلاف ها از تلرانس فراتر رفت، ابزار را کالیبره یا سرویس کنید. نشانه های نیاز به کالیبراسیون عبارتند از: عدم هم پوشانی صفر، ناپایداری تکرارپذیری، اختلاف با گیج مرجع و تغییر رفتار در دماهای معمول. برای کارهای دقیق آزمایشگاهی، کولیس ارتفاع سنج و کولیس پایه دار را روی میز گرانیتی نگه دارید تا شوک و تاب حرارتی کم شود.
در محیط های خشن تولید، اگر به مدل های مقاوم فکر می کنید، نسخه های با سنسور نوری که گاهی به صورت بازرگانی کولیس لیزری هم خطاب می شوند، دوام خوبی دارند. در نهایت، سند خدمات پس از فروش برندهایی مانند کولیس میتوتویو، کولیس دیجیتال اینسایز و کولیس رونیکس را نگه دارید تا فرآیند گارانتی و قطعات یدکی آسان باشد. برای حفظ دقت کولیس و عملکرد صحیح آن، نگهداری و کالیبراسیون منظم ضروری است. در زیر نکات مهم در این زمینه آورده شده است:
راهنمای خرید کولیس خوب از سه محور می گذرد: نیاز سنجی، بودجه و خدمات. نخست، سناریوی کار را روشن کنید: کارگاه تراش؟ کنترل ورودی؟ آزمایشگاه متروگرافی؟ اگر اندازه گیری های سریع و سریالی دارید، یک کولیس دیجیتال یا کولیس رقمی با خروجی داده بهترین انتخاب است؛ اگر محیط خشن و پر از براده دارید، بدنه ی استیل سخت کاری شده و آب بندی شده بخواهید. برای اندازه های داخلی دقیق، کولیس داخل سنج، برای شیار و حفره، کولیس عمق سنج و برای اختلاف ارتفاع ها، کولیس ارتفاع سنج یا کولیس پایه دار مناسب است.
دوم، کلاس دقت را با تلرانس قطعه هم تراز کنید: اگر قطعه تلرانس ۰٫۰۵ دارد، ابزاری با رزولوشن ۰٫۰۱ و عدم قطعیت پایین لازم است. سوم، به برند و قیمت کولیس نگاه کنید؛ خرید کولیس میتوتویو برای آزمایشگاه ها به خاطر ثبات طولانی مدت فوق العاده است، خرید کولیس اینسایز برای کارگاه های تولیدی توازن خوبی بین قیمت/کیفیت می دهد و محصولات کولیس رونیکس برای کارهای عمومی مقرون به صرفه اند. هنگام خرید کولیس، باید به نکات مختلفی توجه کنید تا ابزاری مناسب و دقیق برای کار خود انتخاب کنید. در اینجا چند نکته مهم برای خرید کولیس آورده شده است:
جمع بندی
در این راهنما دیدیم کولیس فقط یک خط کش پیشرفته نیست؛ شبکه ای از ابزارهاست که برای سنجش بیرونی، داخلی، عمق و ارتفاع طراحی شده. از کولیس ورنیه تا کولیس دیجیتال، از کولیس عقربه ای و کولیس ساعتی تا نسخه های تخصصی مانند کولیس داخل سنج، کولیس عمق سنج، کولیس ارتفاع سنج، کولیس تناسبی و حتی کولیس مرکب، هرکدام جایگاه خود را دارند.
اگر نحوه خواندن کولیس را درست بیاموزید و اصول نگهداری را رعایت کنید، دقت کولیس پایدار می ماند و خطای کولیس به حداقل می رسد. هنگام خرید کولیس، فقط به قیمت کولیس نگاه نکنید؛ رنج، رزولوشن، ارگونومی و خدمات پس از فروش برندهایی چون کولیس میتوتویو، کولیس دیجیتال اینسایز و کولیس رونیکس تعیین کننده اند.
برای شروع، یک کولیس معمولی/کولیس ساده ۱۵۰ میلی متری کافی است؛ برای کارگاه های داده محور، نسخه ی کولیس رقمی با خروجی داده، انتخاب هوشمندانه تری است. مستندسازی با عکس کولیس از وضعیت اندازه گیری، به افزایش قابلیت ردیابی کمک می کند. در نهایت، چه به دنبال مدل کولیس ورنیه ای باشید، چه کولیس ورنیه دار یا دیجیتال، اصل بر انتخاب آگاهانه و کار با کولیس به روش استاندارد است تا هر بار، نتیجه ای قابل اعتماد به دست آید.
سوالات متداول
کولیس برای اندازه گیری دقیق ابعاد خارجی، داخلی، عمق و ضخامت اجسام استفاده می شود.
دقت کولیس معمولاً در حدود 0.02 میلی متر است، که بسته به نوع کولیس ممکن است تغییر کند.
کولیس ورنیه ای نیاز به خواندن دستی دارد، در حالی که کولیس دیجیتال اندازه ها را به طور خودکار نمایش می دهد.
در کولیس های ورنیه ای، باید اندازه ها را از روی مقیاس اصلی و ورنیه بخوانید، اما در کولیس های دیجیتال، اندازه گیری ها به طور مستقیم نمایش داده می شود.
کولیس برای اندازه گیری ابعاد خارجی، داخلی، عمق و ضخامت اجسام مختلف استفاده می شود.
اگر کولیس اندازه گیری های نادرست یا غیرمنظم بدهد، نیاز به کالیبراسیون دارد.
میکرومتر برای اندازه گیری های دقیق تر و در ابعاد کوچکتر از کولیس استفاده می شود.
برندهای معتبر مانند اینسایز و میتوتویو بهترین گزینه ها برای خرید کولیس هستند.
شاخک کولیس برای اندازه گیری ابعاد داخلی مانند قطر لوله ها و سوراخ ها استفاده می شود.
