ساندویچ پانل سقفی چیست؟

همان گونه که می دانید در گذشته برای ساخت سقف و دیوار ساختمان ها از تیغه های آجر استفاده می شد اما امروزه برای عایق بندی صدا و صوت، انرژی و… از ساندویچ پانل یا پانل های کامپوزیت آلومینیوم ( Sandwich panel ) استفاده می کنند. در گذشته، ساختارهای ساندویچی بیشتر در صنایع هوافضا، کشتی سازی و تولید وسایل نقلیه سبک مانند هواپیما و قطار مورد استفاده قرار می گرفتند، با پیشرفت فناوری تولید ساندویچ پانل و بهبود کیفیت، ظاهر و تنوع آن، استفاده از این محصول در ساختمان سازی، سازه های صنعتی و پروژه های معماری گسترش پیدا کرده است. وزن کم، استحکام مناسب و قابلیت عایق کاری از مهم ترین دلایل محبوبیت ساندویچ پانل در پروژه های ساختمانی و صنعتی به شمار می روند. از آنجا که بخش قابل توجهی از تبادل حرارت ساختمان از طریق سقف و دیوارها انجام می شود، انتخاب پوشش عایق مناسب اهمیت زیادی دارد.

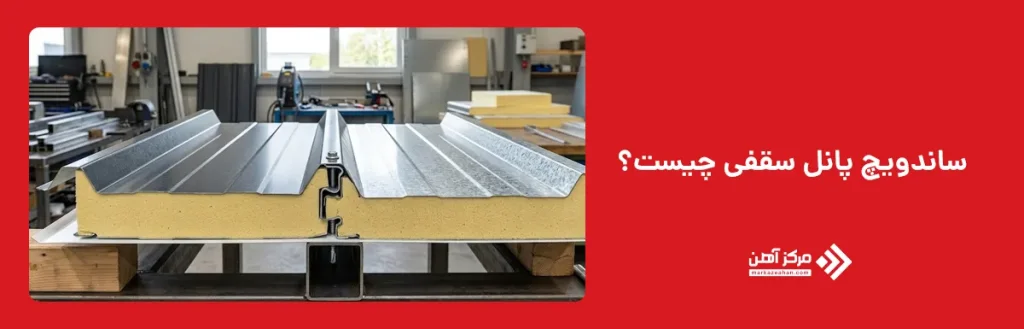

ساندویچ پانل سقفی چیست؟

ساندویچ پانل محصولی سه لایه است که از دو ورق فلزی در قسمت بیرونی و یک هسته عایق در بخش میانی تشکیل می شود. این محصول در سازه هایی استفاده می شود که کاهش وزن و برخورداری از استحکام مناسب اهمیت دارد. ساندویچ پانل سقفی برای پوشش خارجی ساختمان هایی استفاده می شود که مقاومت در برابر رطوبت، باد، تغییرات آب و هوایی و بارهای واردشده بر سقف اهمیت دارد. ساندویچ پانل سقفی نوعی پوشش پیش ساخته برای اجرای سقف ساختمان است که علاوه بر محافظت از فضای داخلی، انتقال حرارت، رطوبت و تا حدودی صدا را نیز کاهش می دهد.

ورق های بیرونی این محصول معمولا از جنس گالوانیزه، آلوزینک یا آلومینیوم هستند و هسته میانی آن می تواند از پلی یورتان، پلی ایزوسیانورات، پلی استایرن یا پشم سنگ ساخته شود. نوع ورق و عایق میانی، مقاومت حرارتی، وزن، دوام و عملکرد پانل در برابر آتش را مشخص می کند. فرم گام دار سطح پانل و وجود بخش هم پوشان نیز به هدایت آب باران و آب بندی بهتر محل اتصال کمک می کند. از این محصول معمولا در سقف سوله ها، انبارها، سالن های صنعتی، سردخانه ها، کانکس ها، ساختمان های پیش ساخته، مرغداری ها و دامداری ها استفاده می شود.

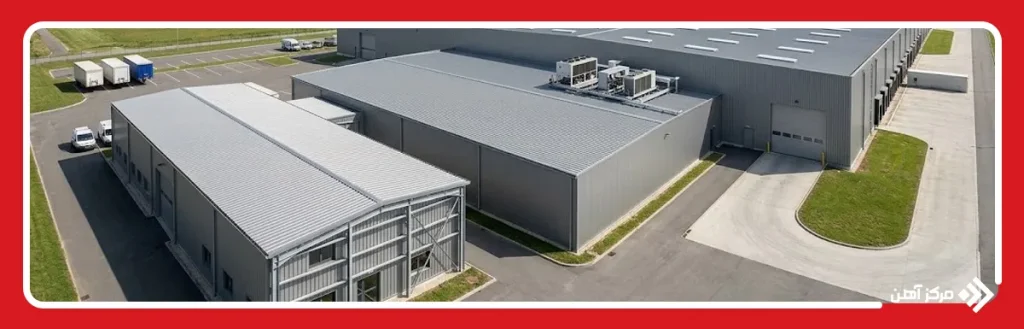

کاربردهای ساندویچ پانل سقفی

برای درک بهتر اینکه ساندویچ پانل سقفی چیست، باید ابتدا با نقش آن در پوشش سازه آشنا شد. این محصول از دو لایه ورق فلزی و یک هسته عایق تشکیل می شود و برای پوشاندن سقف ساختمان هایی به کار می رود که کاهش وزن، سرعت اجرا و کنترل انتقال حرارت در آن ها اهمیت دارد. مهم ترین کاربرد ساندویچ پانل سقفی در پوشش سوله های صنعتی، انبارها، سالن های تولید، کارگاه ها و ساختمان های پیش ساخته است. در این پروژه ها، سقف ساندویچ پانل علاوه بر جلوگیری از نفوذ باران و رطوبت، به کاهش بار مرده ساختمان نیز کمک می کند.

کاربرد ساندویچ پانل سقفی تنها به سازه های صنعتی محدود نیست و از آن برای ساخت سردخانه، کانکس، اتاق تمیز، سالن ورزشی، مرغداری، دامداری، گلخانه و مراکز تجاری نیز استفاده می شود. در پاسخ به این پرسش که ساندویچ پانل سقفی چیست، می توان گفت این محصول یک پوشش سبک و عایق است که امکان اجرای سریع سقف را بدون استفاده گسترده از مصالح سنتی فراهم می کند. انتخاب نوع مناسب پانل باید با توجه به شرایط اقلیمی، میزان رطوبت، شدت تابش خورشید و کاربری ساختمان انجام شود.

یکی دیگر از موارد کاربرد ساندویچ پانل سقفی، پوشش ساختمان هایی است که باید در مدت کوتاهی ساخته یا توسعه داده شوند. به دلیل تولید پانل ها در کارخانه و آماده بودن آن ها برای نصب، زمان اجرای پروژه کاهش پیدا می کند. همچنین در پروژه هایی که کنترل دمای داخلی اهمیت زیادی دارد، مانند سردخانه ها و سالن های نگهداری مواد غذایی، از انواع ساندویچ پانل سقفی با هسته عایق مناسب استفاده می شود. در چنین شرایطی، توجه به ضخامت ساندویچ پانل سقفی و نوع فوم داخلی اهمیت زیادی دارد.

در پروژه های بازسازی نیز کاربرد ساندویچ پانل سقفی قابل توجه است؛ زیرا می توان بدون افزایش شدید وزن سازه، پوشش قدیمی سقف را تعویض یا تقویت کرد. پیش از انتخاب محصول باید مشخص شود ساندویچ پانل سقفی چیست و چه تفاوتی با پوشش های فلزی ساده دارد. پانل سقفی علاوه بر پوشش خارجی، وظیفه عایق کاری حرارتی و صوتی را نیز بر عهده دارد و به همین دلیل برای بسیاری از سازه های سبک و نیمه صنعتی گزینه مناسبی محسوب می شود.

ویژگی های ساندویچ پانل سقفی

ساندویچ پانل سقفی به دلیل ساختار چندلایه خود، وزن کمی در مقایسه با بسیاری از مصالح پوششی سنتی دارد. وزن ساندویچ پانل سقفی به ضخامت ورق ها، نوع هسته عایق، چگالی فوم و ضخامت کلی محصول وابسته است. کاهش وزن پوشش سقف باعث می شود فشار کمتری به اسکلت سازه وارد شود و حمل و نقل و جابه جایی قطعات نیز آسان تر باشد. این ویژگی در ساختمان های پیش ساخته و پروژه هایی که سرعت اجرا اهمیت دارد، مزیت مهمی به شمار می آید. یکی دیگر از ویژگی های مهم این محصول، عایق بودن در برابر انتقال حرارت، رطوبت و تا حدی صدا است. برای پاسخ دقیق تر به پرسش ساندویچ پانل سقفی چیست، باید به هسته عایق آن اشاره کرد که معمولا از پلی یورتان، پلی ایزوسیانورات، پلی استایرن یا پشم سنگ ساخته می شود. نوع هسته بر مقاومت حرارتی، رفتار در برابر آتش، وزن و قیمت نهایی محصول اثر می گذارد. به همین دلیل قیمت ساندویچ پانل سقفی فقط بر اساس متراژ تعیین نمی شود و مشخصات فنی مواد اولیه نیز در آن نقش دارد.

ابعاد ساندویچ پانل سقفی با توجه به ظرفیت خط تولید و نیاز پروژه قابل انتخاب است. عرض مفید بیشتر پانل ها معمولا ثابت است، اما طول آن ها بر اساس نقشه سقف و فاصله تکیه گاه ها سفارش داده می شود. عبارت ساندویچ پانل سقفی ابعاد مشخص و یکسانی را برای تمام برندها نشان نمی دهد؛ زیرا عرض ورق، میزان هم پوشانی و فرم گام ها ممکن است میان تولیدکنندگان متفاوت باشد. انتخاب طول مناسب می تواند تعداد درزها، پرت مصالح و احتمال نفوذ آب را کاهش دهد. از دیگر ویژگی های این محصول می توان به سرعت نصب، قابلیت شست وشو، مقاومت در برابر خوردگی در صورت استفاده از ورق مناسب و امکان تولید در رنگ های مختلف اشاره کرد. طراحی گام ها و محل هم پوشانی پانل ها به هدایت آب باران کمک می کند. با این حال، کیفیت نهایی سقف به چگونگی نصب ساندویچ پانل سقفی وابسته است و حتی بهترین پانل نیز در صورت اجرای نادرست پیچ ها، فلاشینگ ها و محل اتصال، نمی تواند آب بندی مطلوبی ایجاد کند.

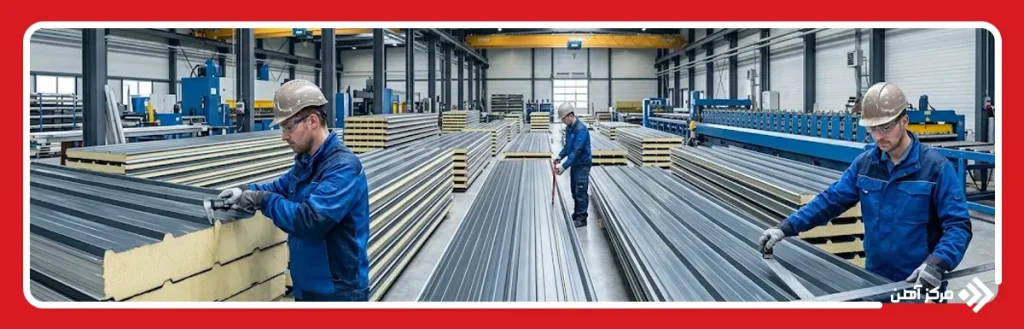

ابعاد ساندویچ پانل سقفی

ابعاد ساندویچ پانل سقفی شامل ضخامت، عرض کلی، عرض مفید و طول محصول است. این اندازه ها ممکن است با توجه به شرکت تولیدکننده، نوع دستگاه تولید، شکل گام های ورق و نیاز پروژه متفاوت باشند. به همین دلیل، پیش از سفارش باید ابعاد دقیق سقف، میزان هم پوشانی پانل ها و محدودیت های حمل و نصب بررسی شود.

• ضخامت محصول از 4 -5-8-10 سانتی متر متغیر است که از سایز 8 سانتی متر به بالای آن در ساخت سردخانه ها مورد استفاده قرار می گیرد.
• عرض مفید ساندویچ پانل سقفی معمولا حدود یک متر است و بخشی از عرض کلی پانل برای هم پوشانی یا اورلپ در نظر گرفته می شود.
• طول ساندویچ پانل سقفی معمولا بر اساس سفارش مشتری و شرایط پروژه تعیین می شود و می تواند حدود 2 تا 12 متر باشد.

مزایای استفاده از پانل سقفی

ساندویچ پانل سقفی به دلیل ساختار چند لایه، وزن کم و سرعت اجرای بالا، یکی از پوشش های مناسب برای سقف سازه های صنعتی، تجاری و پیش ساخته محسوب می شود. مهم ترین مزایای استفاده از پانل سقفی عبارتند از:

• مقاومت در برابر زنگ زدگی و خوردگی: ورق های گالوانیزه، آلوزینک یا آلومینیومی به کاررفته در ساخت پانل، در صورت برخورداری از پوشش محافظ مناسب، مقاومت مطلوبی در برابر رطوبت و خوردگی دارند.
• عایق حرارتی مناسب: هسته میانی پانل انتقال گرما و سرما را کاهش می دهد و به حفظ دمای داخلی ساختمان و کاهش مصرف انرژی کمک می کند.
• کاهش انتقال صدا: ساختار چندلایه این محصول می تواند بخشی از صداهای محیطی را جذب یا کنترل کند. میزان عایق صوتی به نوع و ضخامت هسته داخلی بستگی دارد.
• وزن کم: سبک بودن پانل باعث کاهش بار مرده سقف و فشار واردشده بر اسکلت ساختمان می شود. این ویژگی می تواند عملکرد کلی سازه را در برابر نیروهای لرزه ای بهبود دهد.
• سرعت بالای نصب: تولید پانل ها در ابعاد سفارشی و اتصال آن ها با پیچ های مخصوص، زمان اجرای سقف را در مقایسه با بسیاری از روش های سنتی کاهش می دهد.
• استحکام مناسب: فرم گام دار ورق و ساختار سه لایه پانل، استحکام مناسبی در برابر بارهای واردشده، باد و شرایط محیطی ایجاد می کند.
• مقاومت در برابر نفوذ رطوبت: در صورت اجرای صحیح اورلپ ها، فلاشینگ ها و پیچ های واشردار، احتمال نفوذ آب باران و رطوبت به داخل سازه کاهش پیدا می کند.
• قابلیت شستشو و نگهداری آسان: سطح صاف ورق های فلزی به راحتی تمیز می شود و برای فضاهایی مانند سالن های تولید، سردخانه ها و مراکز نگهداری مواد غذایی مناسب است.
• کاهش احتمال رشد قارچ و کپک: اگر پانل به درستی آب بندی شود و سطح آن آسیب نبیند، جذب رطوبت کاهش می یابد و شرایط برای رشد قارچ و کپک محدودتر می شود.
• مقاومت در برابر حشرات: ورق های فلزی و هسته عایق پانل در مقایسه با برخی مصالح سنتی، محیط مناسبی برای نفوذ و لانه سازی حشرات ایجاد نمی کنند.
• تنوع در رنگ، ضخامت و نوع عایق: ساندویچ پانل سقفی در رنگ ها، ضخامت ها و هسته های عایق مختلف تولید می شود و می توان آن را متناسب با شرایط پروژه انتخاب کرد.
• صرفه اقتصادی در بلند مدت: کاهش زمان اجرا، هزینه کمتر زیرسازی، صرفه جویی در مصرف انرژی و نیاز محدود به نگهداری می تواند هزینه نهایی پروژه را در بلندمدت کاهش دهد.

معایب استفاده از پانل سقفی

با وجود مزایای متعدد، ساندویچ پانل سقفی محدودیت هایی نیز دارد که باید پیش از خرید و اجرا بررسی شوند. مهم ترین معایب استفاده از پانل سقفی عبارتند از:

• حساسیت به نصب غیراصولی: اگر روش نصب ساندویچ پانل سقفی به درستی انجام نشود، احتمال نفوذ آب، ایجاد درز میان پانل ها و کاهش عملکرد عایق افزایش پیدا می کند.
• آسیب پذیری محل اتصالات: استفاده از پیچ نامناسب، سفت کردن بیش از حد پیچ ها یا اجرای نادرست واشرها می تواند به سطح ورق آسیب بزند و آب بندی سقف را مختل کند.
• احتمال ایجاد پل حرارتی: در صورت نصب نامناسب پانل ها یا اجرای ناقص محل اورلپ، گرما و سرما از بخش های اتصال عبور می کند و کارایی عایق کاهش می یابد.
• آسیب پذیری در برابر ضربه و خراش: برخورد اجسام سنگین یا ایجاد خراش عمیق ممکن است پوشش محافظ ورق را از بین ببرد و زمینه زنگ زدگی و خوردگی را فراهم کند.
• دشواری تعمیر موضعی: تعمیر بخش آسیب دیده، به ویژه در قسمت میانی سقف یا محل هم پوشانی پانل ها، ممکن است دشوار باشد و در بعضی موارد به تعویض کامل یک قطعه نیاز داشته باشد.
• مقاومت متفاوت در برابر آتش: همه ساندویچ پانل ها عملکرد یکسانی در برابر حریق ندارند و میزان مقاومت آن ها به نوع هسته عایق بستگی دارد. بنابراین در پروژه های حساس باید محصول دارای تاییدیه فنی مناسب انتخاب شود.
• نیاز به حمل و جابه جایی اصولی: طول زیاد و سطح گسترده پانل ها باعث می شود در زمان حمل، تخلیه و نصب به تجهیزات مناسب و نیروی ماهر نیاز باشد. جابه جایی نادرست می تواند موجب خم شدگی یا آسیب دیدن لبه ها شود.
• حساسیت به کیفیت آب بندی: عملکرد مطلوب پانل سقفی به اجرای صحیح اورلپ، فلاشینگ، آبرو و درزگیرها وابسته است. هرگونه نقص در این بخش ها می تواند باعث نفوذ رطوبت شود.
• هزینه اولیه نسبتا بالا: قیمت اولیه ساندویچ پانل سقفی ممکن است از برخی پوشش های فلزی ساده بیشتر باشد، هرچند این هزینه با مزایایی مانند عایق کاری و سرعت نصب جبران می شود.
• وابستگی کیفیت به مواد اولیه: دوام پانل به جنس ورق، ضخامت پوشش محافظ، نوع فوم، چگالی عایق و کیفیت تولید بستگی دارد. محصولات ارزان و بی کیفیت ممکن است عمر مفید کوتاه تری داشته باشند.
• محدودیت در تغییرات پس از نصب: ایجاد بازشو، برش کاری یا جابه جایی پانل پس از اجرا باید با دقت انجام شود؛ زیرا تغییرات غیراصولی می تواند به هسته عایق و آب بندی سقف آسیب بزند.
• نیاز به انتخاب متناسب با پروژه: روش اجرای ساندویچ پانل سقفی باید با شیب سقف، فاصله تکیه گاه ها، شرایط آب و هوایی و میزان بار باد هماهنگ باشد و نمی توان یک روش ثابت را برای همه سازه ها به کار برد.

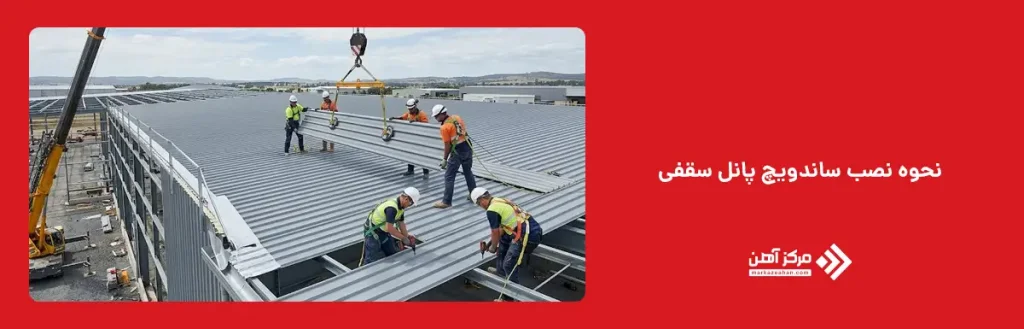

نحوه نصب ساندویچ پانل سقفی

در حالی که نصب پانل کار بسیار ساده ای می باشد ولی به دلیل نصب این محصول در ارتفاع (سقف ساختمان) و در معرض باران و برف بودن باید به نصب اصولی و عایق بندی دقیق آن، دقت شود. اجرای صحیح زیرسازی فلزی قبل از نصب نیز اهمیت زیادی دارد، زیرا هرگونه ناهمواری یا ضعف در اسکلت سازه می‌ تواند باعث کاهش کیفیت نصب و ایجاد نشتی در آینده شود. همچنین بهتر است قبل از شروع نصب، مسیر قرارگیری پانل‌ ها و جهت شیب سقف به‌ طور دقیق مشخص گردد.

اجرای نصب پانل ها به وسیله پیچ های گالوانیزه سرمته واشردار صورت می پذیرد به این صورت که پیچ ها سقف را به اسکلت سازه وصل می کند و بعد توسط واشر لاستیکی پیچ محکم می‌ شوند. این واشر نقش بسیار مهمی در جلوگیری از نفوذ باران و رطوبت از محل اتصال دارد و در صورت نصب صحیح، مانع از زنگ‌ زدگی و آسیب به سازه زیرین نیز می‌ شود. علاوه بر این، در محل درزها و محل اتصال پانل‌ ها، استفاده از درزگیرها یا نوارهای آب بندی و فلاشینگ‌ های فلزی باعث افزایش مقاومت در برابر نفوذ آب و باد می‌ گردد.

شیب موجود در سقف و جنس پانل‌ ها موجب شده تا آب باران به سهولت به سمت ناودانی یا آبرو سرازیر گردد و از تجمع آب روی سطح جلوگیری شود. همچنین طراحی گام‌ های ساندویچ پانل به هدایت بهتر آب کمک کرده و عملکرد سیستم زهکشی سقف را بهبود می‌ بخشد. در نهایت، اجرای دقیق تمامی مراحل نصب، از زیرسازی تا آب‌ بندی نهایی، تاثیر مستقیمی بر دوام، عملکرد عایق حرارتی و صوتی و جلوگیری از نشتی سقف خواهد داشت.

 نکات اجرای ساندویچ پانل سقفی

• از پیچ های گالوانیزه سرمته واشردار استفاده کنید و طول پیچ را متناسب با ضخامت پانل و نوع زیرسازی انتخاب نمایید.
• تعداد و فاصله پیچ ها باید بر اساس دستورالعمل تولیدکننده، فاصله تکیه گاه ها، شیب سقف و شرایط بارگذاری تعیین شود.
• پیش از نصب، از تراز بودن زیرسازی و رعایت فاصله مناسب بین تکیه گاه ها اطمینان حاصل کنید.
• برای آب بندی کامل و زیبایی ظاهری، از فلاشینگ، آبرو و سایر متعلقات استاندارد استفاده شود.
• محل هم پوشانی (اورلپ) پانل ها باید به درستی اجرا شود تا از نفوذ آب و ایجاد نشتی جلوگیری گردد.
• از برش پانل با ابزار مناسب استفاده کنید تا به پوشش محافظ ورق آسیبی وارد نشود.
• پس از پایان نصب، تمامی پیچ ها، اتصالات و محل های آب بندی را بررسی کنید تا از استحکام و آب بندی صحیح سقف اطمینان حاصل شود.

 وزن واحد سطح ساندویچ پانل سقفی

در بعضی از پروژه ها وزن پانل از اهمیت بالایی برخوردار است. وزن ساندویچ پانل سقفی بر حسب هر متر مربع محاسبه می شود و با توجه به ضخامت هسته عایق، ضخامت ورق های فلزی و شکل ظاهری پانل متغیر است. سبک بودن پانل یکی از مهم ترین مزایای آن محسوب می شود و با کاهش بار مرده ساختمان، می تواند عملکرد سازه را در برابر زلزله بهبود دهد.

وزن هر متر مربع ساندویچ پانل سقفی در ضخامت های مختلف به شرح زیر است:

• ساندویچ پانل سقفی با ضخامت ۴ سانتی متر به عرض مفید یک متر : ۱۱۳۹۰ گرم
• ساندویچ پانل سقفی با ضخامت ۵ سانتی متر به عرض مفید یک متر : ۱۱۶۹۰ گرم
• ساندویچ پانل سقفی با ضخامت ۶ سانتی متر به عرض مفید یک متر : ۱۱۹۹۰ گرم
• ساندویچ پانل سقفی با ضخامت ۸ سانتی متر به عرض مفید یک متر : ۱۲۱۹۰ گرم

مقادیر فوق تقریبی هستند و بسته به ضخامت ورق، نوع فوم و مشخصات تولیدکننده ممکن است متفاوت باشند.

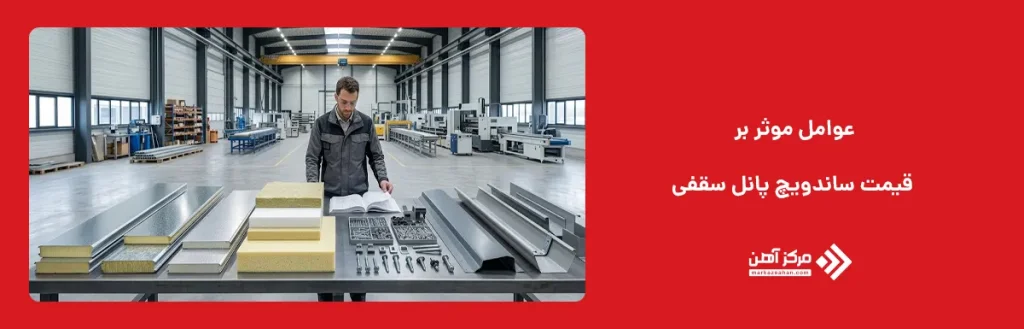

عوامل موثر بر قیمت ساندویچ پانل سقفی

قیمت ساندویچ پانل سقفی به عوامل مختلفی بستگی دارد و نمی توان برای همه محصولات یک قیمت ثابت در نظر گرفت. تفاوت در مشخصات فنی، کیفیت مواد اولیه و شرایط بازار باعث می شود قیمت نهایی هر پانل با نمونه های دیگر متفاوت باشد. مهم ترین عوامل موثر بر قیمت ساندویچ پانل سقفی عبارتند از:

• نوع ورق فلزی: جنس ورق مورد استفاده مانند گالوانیزه، آلوزینک یا آلومینیوم و همچنین ضخامت آن، تاثیر مستقیمی بر قیمت محصول دارد.
• نوع هسته عایق: استفاده از فوم پلی یورتان، پلی استایرن یا پشم سنگ، به دلیل تفاوت در ویژگی های عایق کاری و مقاومت در برابر آتش، قیمت های متفاوتی ایجاد می کند.
• ضخامت ساندویچ پانل: با افزایش ضخامت هسته عایق، مقدار مواد مصرفی بیشتر شده و قیمت پانل نیز افزایش می یابد.
• ابعاد و متراژ سفارش: طول پانل، متراژ مورد نیاز پروژه و سفارش های عمده می توانند بر قیمت نهایی تاثیرگذار باشند.
• کیفیت مواد اولیه: کیفیت ورق، چگالی فوم، نوع پوشش محافظ و کیفیت فرآیند تولید از عوامل مهم در تعیین قیمت و دوام محصول هستند.
• برند و شرکت تولیدکننده: محصولات تولیدکنندگان مختلف با توجه به کیفیت ساخت، استانداردهای تولید، خدمات پس از فروش و اعتبار برند، قیمت متفاوتی دارند.
• متعلقات نصب: هزینه پیچ های واشردار، فلاشینگ، آبرو، درزگیرها و سایر متعلقات مورد نیاز برای نصب، بخشی از هزینه نهایی پروژه را تشکیل می دهند.
• هزینه حمل و نقل: به دلیل ابعاد بزرگ پانل ها، فاصله محل پروژه از کارخانه و هزینه بارگیری و حمل نیز بر قیمت تمام شده تاثیر دارد.

برای انتخاب مناسب، بهتر است علاوه بر قیمت ساندویچ پانل سقفی، کیفیت ورق، نوع عایق، مشخصات فنی و هزینه اجرای آن نیز بررسی شود تا محصولی متناسب با نیاز پروژه انتخاب گردد.
