کانتینر چیست و چند نوع دارد؟

کانتینر یک محفظه حمل بار مقاوم و چندبار مصرف است که برای جابه جایی ایمن کالا میان کشتی، قطار و کامیون بدون نیاز به تخلیه و بارگیری مجدد محموله طراحی می شود. در ادبیات تخصصی حمل و نقل، از اصطلاح Freight Container یا Intermodal Container برای این تجهیز استفاده می شود و واژه فارسی بارگنج نیز معادل آن است. بنابراین اگر این پرسش مطرح باشد که کانتینر یعنی چی، کانتینر یعنی چه یا کانتینر چیه، باید آن را یک واحد استاندارد حمل بار دانست که ساختار آن برای بلند کردن، مهار، انبارش و چیدمان چند طبقه طراحی شده است. وجود Corner Fitting در گوشه ها امکان اتصال Twist Lock و تجهیزات جابه جایی بندری را فراهم می کند.

کانتینر باری برخلاف یک جعبه فلزی ساده باید الزامات سازه ای مشخصی را برای تحمل بار، نیروهای ناشی از جابه جایی و چیدمان روی یکدیگر داشته باشد. استاندارد ISO 668 نیز طبقه بندی، ابعاد خارجی و برخی ظرفیت های اسمی کانتینرهای سری یک را مشخص می کند و مقررات CSC الزامات ایمنی کانتینرهای مورد استفاده در حمل بین المللی را پوشش می دهد. ساختار فلزی کانتینر باعث شده تغییرات قیمت آهن و سایر مواد اولیه فولادی بتواند بر هزینه تولید، تعمیر و بازسازی آن اثر بگذارد. واژه کانتیر نیز گاهی به اشتباه به جای کانتینر نوشته می شود، اما اصطلاح صحیح کانتینر است. در ادامه با ساختار، ابعاد، انواع کانتینر، شیوه ساخت و معیارهای انتخاب کانتینر مناسب برای هر نوع محموله آشنا می شویم.

خصوصیات و ویژگی های کانتینر

یک کانتینر استاندارد حاصل طراحی سازه ای دقیق است و اجزای آن باید همزمان در برابر وزن بار، بارهای دینامیکی حمل، رطوبت، ضربه و شرایط محیطی مقاومت داشته باشند. به همین دلیل ارزیابی کانتینر فقط بر اساس ضخامت بدنه صحیح نیست و باید قاب اصلی، تیرهای کف، ستون های گوشه، اتصالات و وضعیت آب بندی نیز بررسی شود. بدنه اغلب از صفحات فولادی موج دار ساخته می شود و سیستم رنگ صنعتی آن با ورق رنگی متداول ساختمانی تفاوت دارد.

• مقاومت سازه ای بالا: ستون های گوشه و تیرهای فوقانی و تحتانی بخش اصلی انتقال نیرو هستند و وزن ناشی از چیدمان کانتینرهای دیگر عمدتا از مسیر این قاب ها منتقل می شود.
• قابلیت حمل بین شیوه ای: کانتینر بار را می توان بدون تخلیه محتویات از کشتی به قطار یا شاسی کامیون منتقل کرد؛ ویژگی ای که اساس حمل Intermodal را تشکیل می دهد.
• بدنه موج دار: فرم Corrugated Steel باعث افزایش سختی صفحه در برابر خمش و کمانش می شود و امکان ساخت دیواره ای سبک تر و در عین حال مقاوم را فراهم می کند.
• اتصالات گوشه استاندارد: Corner Casting ها نقاط اصلی بلند کردن، مهار و قفل کردن کانتینر هستند و در عملیات بندری نقش بسیار مهمی دارند.
• قابلیت روی هم چینی: طراحی سازه اجازه می دهد کانتینرها در پایانه ها و کشتی ها به صورت چند طبقه چیده شوند، مشروط بر اینکه محدودیت های وزن و شرایط فنی رعایت شود.
• حفاظت در برابر شرایط جوی: درزها، سقف، درها و آب بندی ها برای کاهش نفوذ باران و رطوبت طراحی می شوند، هرچند کانتینر استاندارد لزوما یک محفظه کاملا عایق حرارتی نیست.
• کف مقاوم: کف بسیاری از کانتینرهای عمومی از تخته چندلایه مهندسی شده روی تیرهای فولادی تشکیل می شود تا نیروهای متمرکز چرخ لیفتراک و بارهای پالتی را تحمل کند.
• امکان مهار بار: نقاط Lashing در بخش های داخلی برای بستن تسمه، زنجیر و تجهیزات مهار بار تعبیه می شوند تا حرکت محموله در طول مسیر کنترل شود.
• قابلیت تعمیر: بسیاری از آسیب های موضعی مانند فرورفتگی دیواره، خرابی در، خوردگی محدود یا آسیب کف را می توان با رعایت معیارهای تعمیر کانتینر برطرف کرد.
• شناسایی استاندارد: پلاک های شناسایی، شماره کانتینر و اطلاعات ایمنی برای تشخیص مشخصات تجهیز، مالک، ظرفیت و وضعیت تایید آن استفاده می شوند.

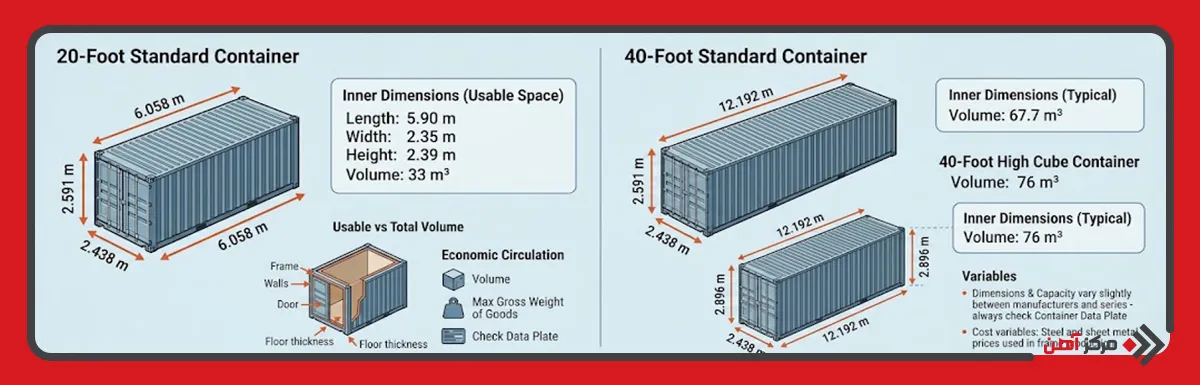

ابعاد استاندارد کانتینر

ابعاد کانتینر بر اساس خانواده استاندارد آن تعیین می شود. کانتینر 20 فوت استاندارد دارای طول خارجی حدود 6.058 متر، عرض 2.438 متر و ارتفاع تقریبی 2.591 متر است. فضای داخلی نمونه های تجاری می تواند در حدود 5.90 متر طول، 2.35 متر عرض و 2.39 متر ارتفاع باشد و حجمی نزدیک به 33 متر مکعب فراهم کند. بنابراین ابعاد کانتینر ۲۰ فوت خارجی را نباید با فضای قابل استفاده داخلی آن یکسان دانست؛ ضخامت قاب، دیواره، در و ساختار کف مقداری از حجم داخلی را کاهش می دهد. برای محاسبه اقتصادی حمل نیز علاوه بر حجم، باید جرم مجاز کالا بررسی شود.

کانتینر 40 فوت استاندارد طول خارجی حدود 12.192 متر دارد و عرض و ارتفاع آن معمولا به ترتیب 2.438 و 2.591 متر است. حجم داخلی نمونه استاندارد می تواند حدود 67.7 متر مکعب باشد. مدل 40 فوت High Cube همان طول و عرض خارجی را حفظ می کند اما ارتفاع خارجی آن حدود 2.896 متر است و به دلیل ارتفاع بیشتر، ظرفیت حجمی نمونه های رایج به حدود 76 متر مکعب می رسد. البته ابعاد داخلی، وزن خالی و ظرفیت دقیق میان تولیدکنندگان و سری های مختلف کمی تفاوت دارد؛ بنابراین در برنامه ریزی بارگیری، Data Plate همان کانتینر باید ملاک باشد. قیمت ورق و فولاد مورد استفاده در قاب نیز از متغیرهای موثر بر هزینه تولید چنین تجهیزاتی است.

مراحل ساخت کانتینر

فرآیند تولید کانتینر باید به گونه ای انجام شود که هندسه قاب، مقاومت سازه و قابلیت اتصال آن به تجهیزات استاندارد حمل حفظ شود. در پاسخ به پرسش ورق کانکس چیست نیز باید توجه داشت که ورق مورد استفاده در کانکس الزاما همان جنس، ضخامت یا مشخصات فولاد کانتینر حمل دریایی را ندارد.

• طراحی سازه و تعیین نوع کانتینر
• تهیه فولاد قاب و صفحات بدنه
• برش ورق و پروفیل ها
• شکل دهی صفحات موج دار بدنه
• ساخت تیرهای کف و سقف
• مونتاژ ستون های گوشه
• نصب Corner Casting ها
• جوشکاری قاب اصلی
• نصب دیواره ها و سقف
• ساخت و نصب درهای انتهایی
• اجرای تیرهای کف
• نصب کفپوش
• آماده سازی سطح و زنگ زدایی
• اجرای پرایمر و پوشش ضد خوردگی
• رنگ آمیزی نهایی
• نصب لاستیک های آب بندی
• نصب قفل و یراق آلات در
• کنترل ابعادی و هندسی
• انجام آزمون های سازه ای و آب بندی
• نصب پلاک ها و علائم شناسایی

انواع کانتینر

انواع کانتینر بر اساس ماهیت کالا، روش بارگیری، حساسیت دمایی، ابعاد محموله و الزامات ایمنی انتخاب می شوند. کانتینر عمومی Dry Container برای همه بارها مناسب نیست و برای کالاهای فوق سنگین، مواد مایع، گازها، محصولات فاسد شدنی یا بارهای خارج از ابعاد باید از تجهیزات تخصصی استفاده کرد. یکی از پرسش های رایج این است که ساخت کانتینر با چه ورقی انجام می شود؟ در کانتینرهای فولادی رایج، بخش عمده بدنه و قاب از فولادهای سازه ای و فولاد مقاوم به خوردگی جوی ساخته می شود و دیواره ها معمولا فرم موج دار دارند. در مدل های خاص، علاوه بر فولاد از آلومینیوم، استنلس استیل، عایق های پلیمری و تجهیزات مکانیکی نیز استفاده می شود.

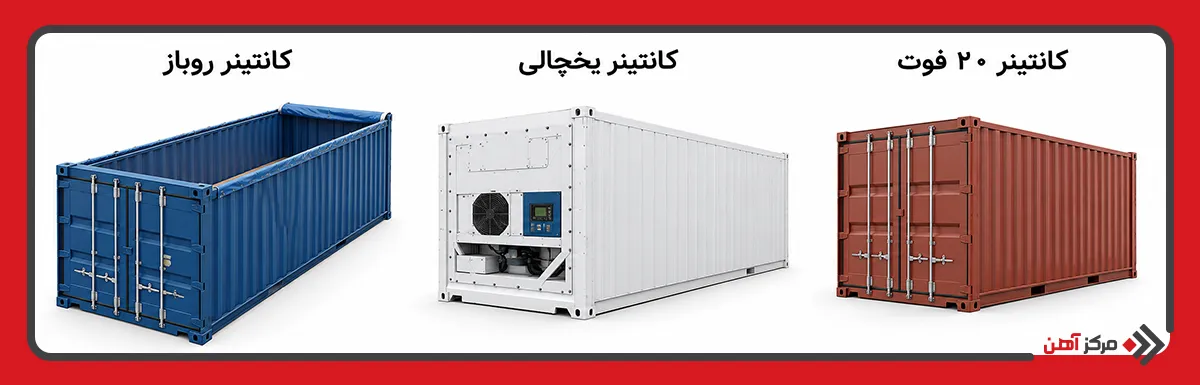

کانتینر روباز

کانتینر روباز یا Open Top برای محموله هایی طراحی شده است که ورود آنها از در انتهایی دشوار است. سقف ثابت در این مدل حذف شده و معمولا از پوشش انعطاف پذیر قابل باز شدن استفاده می شود؛ در نتیجه جرثقیل می تواند کالا را از بالا وارد کانتینر کند.

• کاربرد: ماشین آلات، تجهیزات صنعتی، سنگ، قطعات حجیم و بارهای مرتفع
• وزن قابل حمل: معمولا حدود 26 تا 28 تن در مدل های رایج، بسته به مشخصات تجهیز
• ویژگی ها: سقف بازشو، امکان بارگیری جرثقیلی، نقاط مهار تقویت شده
• ابعاد: معمولا در نسخه های 20 و 40 فوت تولید می شود

کانتینر یخچالی

کانتینر یخچالی یا Reefer Container دارای واحد سرمایشی، سیستم گردش هوا و کنترل دما است. این کانتینر برای کالاهایی استفاده می شود که تغییر دما می تواند کیفیت، ایمنی یا عمر نگهداری آنها را کاهش دهد. واحد یخچال بخشی از حجم و ظرفیت وزن کانتینر را اشغال می کند.

• کاربرد: گوشت، میوه، سبزی، دارو و محصولات حساس به دما
• وزن قابل حمل: در مدل 40 فوت High Cube نمونه هایی با Payload نزدیک 29 تن وجود دارد
• ویژگی ها: کنترل دما، گردش هوای داخلی، دیواره عایق
• ابعاد: نمونه های 20 فوت و 40 فوت High Cube رایج هستند

کانتینر ۲۰ فوت

کانتینر 20 فوت یکی از پرکاربردترین واحدهای حمل دریایی است و یک واحد TEU محسوب می شود. این مدل به دلیل طول کمتر برای کالاهای سنگین با حجم متوسط انتخاب مناسبی است، زیرا امکان رسیدن به محدودیت وزنی پیش از پر شدن کامل حجم داخلی وجود دارد.

• کاربرد: کالاهای عمومی، مواد اولیه، قطعات، محصولات بسته بندی شده
• وزن قابل حمل: در یک نمونه استاندارد حدود 28 تن
• ویژگی ها: ابعاد فشرده، حمل آسان تر، مناسب بارهای متراکم
• ابعاد: حدود 6.058 × 2.438 × 2.591 متر خارجی

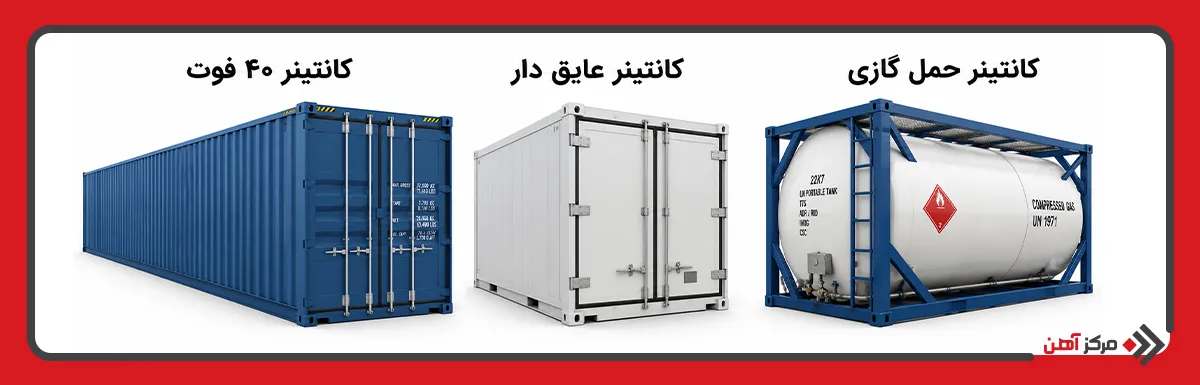

کانتینر ۴۰ فوت

کانتینر 40 فوت تقریبا دو برابر مدل 20 فوت طول دارد اما ظرفیت وزنی آن دو برابر نمی شود. این موضوع در طراحی بار اهمیت زیادی دارد و برای کالاهای حجیم با چگالی متوسط معمولا استفاده بهتری از فضای داخلی ایجاد می کند.

• کاربرد: بارهای حجیم، کارتن، لوازم صنعتی، محصولات صادراتی
• وزن قابل حمل: حدود 28 تا 29 تن در بسیاری از نمونه های استاندارد
• ویژگی ها: حجم داخلی بیشتر و کاهش تعداد واحدهای مورد نیاز
• ابعاد: حدود 12.192 × 2.438 × 2.591 متر خارجی

کانتینر عایق دار

Insulated Container برای کاهش انتقال حرارت میان محیط و محموله ساخته می شود اما الزاما سیستم سرمایش فعال ندارد. دیواره، سقف و کف آن دارای لایه های عایق هستند و برای کالاهایی مناسب است که باید در برابر نوسانات سریع دمای محیط محافظت شوند.

• کاربرد: برخی مواد غذایی، مواد شیمیایی حساس و کالاهای نیازمند پایداری نسبی دما
• وزن قابل حمل: وابسته به وزن عایق و ساختار داخلی، معمولا کمتر از Dry Container هم اندازه
• ویژگی ها: دیواره چندلایه، کاهش انتقال حرارت، فضای داخلی محدودتر
• ابعاد: معمولا بر پایه ابعاد استاندارد 20 یا 40 فوت

کانتینر حمل گازی

کانتینر حمل گاز برای جابه جایی گازهای تحت فشار یا گازهای مایع شده طراحی می شود و از نظر سازه و تجهیزات با کانتینر خشک تفاوت اساسی دارد. مخزن تحت فشار، شیرآلات، تجهیزات ایمنی و چارچوب محافظ باید متناسب با نوع ماده و فشار کاری انتخاب شوند.

• کاربرد: گازهای صنعتی و برخی گازهای مایع شده
• وزن قابل حمل: بر اساس چگالی سیال، ظرفیت مخزن و حداکثر جرم مجاز
• ویژگی ها: مخزن فشار، شیر ایمنی، حفاظت مکانیکی و علائم مواد خطرناک
• ابعاد: غالبا در قالب فریم ISO با ابعاد پایه 20 فوت

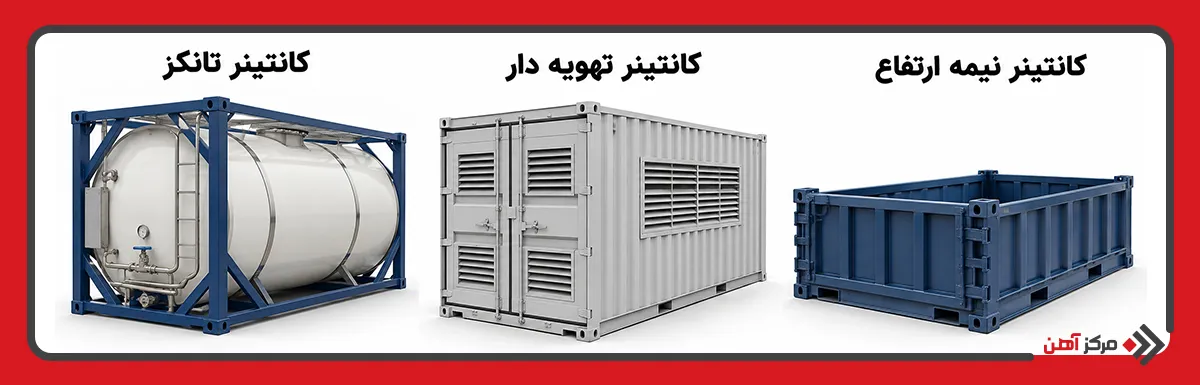

کانتینر تانکر

Tank Container شامل یک مخزن استوانه ای است که داخل یک فریم استاندارد قرار دارد. این طراحی اجازه می دهد مخزن مانند سایر کانتینرها توسط تجهیزات بندری جابه جا شود. نوع مخزن، جنس استنلس استیل، فشار طراحی و تجهیزات تخلیه بر اساس ماده حمل شونده تعیین می شود.

• کاربرد: مایعات خوراکی، مواد شیمیایی، روغن ها و برخی مواد خطرناک
• وزن قابل حمل: وابسته به ظرفیت مخزن و جرم حجمی ماده
• ویژگی ها: مخزن استوانه ای، فریم ISO، شیر تخلیه و تجهیزات ایمنی
• ابعاد: مدل 20 فوت یکی از متداول ترین قالب ها است و استانداردهای ISO برای گروه های مختلف Tank Container کدهای جداگانه تعریف می کنند.

کانتینر تهویه دار

Ventilated Container برای کالاهایی طراحی می شود که باید در طول حمل تبادل محدود و کنترل شده هوا داشته باشند. دریچه های تعبیه شده در بدنه به خروج بخار آب و کاهش تجمع رطوبت کمک می کنند.

• کاربرد: قهوه، کاکائو، حبوبات و برخی محصولات کشاورزی
• وزن قابل حمل: نزدیک به کانتینر خشک هم اندازه و وابسته به وزن خالی تجهیز
• ویژگی ها: دریچه های تهویه، کاهش خطر میعان و تجمع رطوبت
• ابعاد: مدل های استاندارد 20 فوت از نمونه های شناخته شده این گروه هستند

کانتینر نیمه ارتفاع

Half Height Container ارتفاع کمتری نسبت به کانتینر معمولی دارد و بیشتر برای محموله هایی استفاده می شود که چگالی بالا و حجم نسبتا کمی دارند. ارتفاع کمتر می تواند عملیات بارگیری برخی مواد معدنی یا کالاهای سنگین را ساده تر کند.

• کاربرد: سنگ معدن، مواد معدنی، شمش و بارهای سنگین
• وزن قابل حمل: بسته به طراحی می تواند برای بارهای بسیار سنگین تقویت شود
• ویژگی ها: مرکز ثقل پایین، دیواره کوتاه و سازه تقویت شده
• ابعاد: بسته به تولیدکننده متفاوت و الزاما مشابه ارتفاع کانتینر عمومی نیست

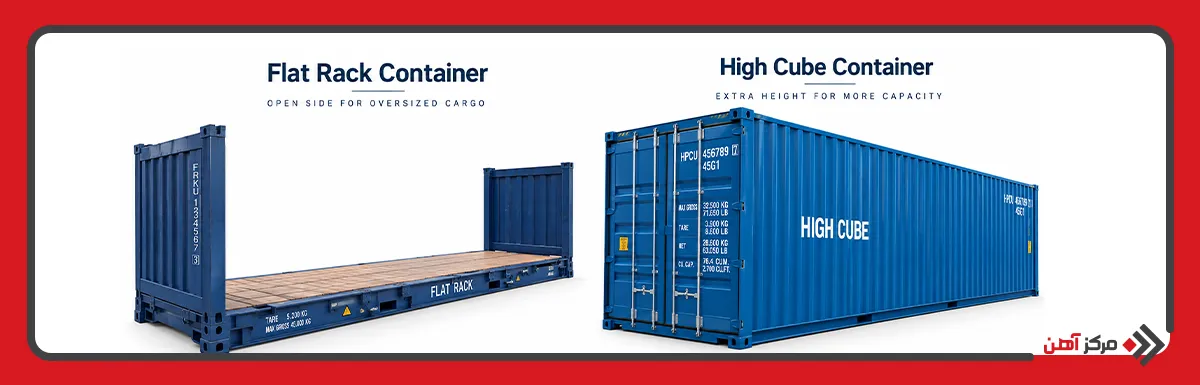

کانتینر Flat Rack

Flat Rack دارای کف بسیار مقاوم و دیواره های انتهایی است اما دیواره جانبی و سقف کامل ندارد. این ساختار امکان حمل بارهای عریض، بلند و غیر قابل قرارگیری در کانتینر بسته را فراهم می کند.

• کاربرد: ماشین آلات راهسازی، تجهیزات نیروگاهی، سازه های فلزی و بار Project Cargo
• وزن قابل حمل: برخی مدل های تقویت شده 20 فوت بیش از 40 تن Payload دارند
• ویژگی ها: کف تقویت شده، نقاط مهار متعدد و امکان حمل بار Oversize
• ابعاد: در نسخه های 20 و 40 فوت عرضه می شود

کانتینر High Cube

High Cube از نظر پلان شبیه کانتینر استاندارد است اما حدود یک فوت ارتفاع بیشتری دارد. مزیت اصلی آن افزایش ظرفیت حجمی است، نه افزایش قابل توجه ظرفیت وزنی؛ بنابراین برای کالاهای سبک و حجیم انتخاب بسیار مناسبی محسوب می شود.

• کاربرد: مبلمان، قطعات حجیم، محصولات بسته بندی شده و کالاهای کم چگال
• وزن قابل حمل: در نمونه 40 فوت حدود 28.6 تن Payload
• ویژگی ها: ارتفاع بیشتر و حجم داخلی حدود 76 متر مکعب
• ابعاد: مدل رایج 40 فوت دارای ارتفاع خارجی تقریبی 2.896 متر است

کاربرد کانتینر در صنایع مختلف

کانتینر فقط یک تجهیز دریایی نیست و امروزه در زنجیره تامین، صنایع تولیدی، پروژه های عمرانی و لجستیک تخصصی نقش گسترده ای دارد. انتخاب نوع کانتینر باری باید با توجه به فیزیک بار، شرایط مسیر و شیوه تخلیه انجام شود.

• حمل دریایی کالاهای صادراتی و وارداتی
• حمل ریلی بین کشورها و مناطق صنعتی
• حمل جاده ای روی شاسی کانتینربر
• جابه جایی ماشین آلات صنعتی
• حمل مواد غذایی و محصولات کشاورزی
• حمل دارو و محصولات حساس به دما
• حمل مواد شیمیایی مایع
• جابه جایی گازهای صنعتی
• حمل تجهیزات پروژه های نفت و گاز
• انتقال قطعات نیروگاهی و Project Cargo
• حمل مواد معدنی و فلزات
• استفاده به عنوان انبار موقت در پروژه ها
• ایجاد فضای ذخیره سازی در کارخانه ها
• استفاده در پایانه های لجستیکی
• تبدیل مهندسی شده به فضاهای کارگاهی و خدماتی

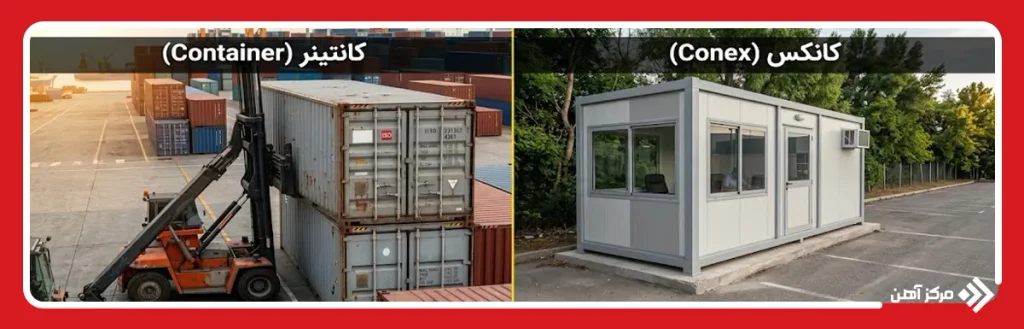

تفاوت کانتینر با کانکس

با وجود شباهت ظاهری برخی کانکس ها به کانتینر، هدف طراحی این دو محصول متفاوت است. کانتینر اساسا یک Transport Equipment است، در حالی که کانکس معمولا به عنوان یک فضای قابل انتقال برای استقرار انسان، تجهیزات یا خدمات ساخته می شود.

معیار	کانتینر	کانکس
هدف اصلی	حمل استاندارد کالا	ایجاد فضای قابل انتقال
ساختار	قاب باربر تقویت شده	سازه سبک یا نیمه سنگین
استاندارد ابعاد	تابع استانداردهای حمل	قابل طراحی در ابعاد سفارشی
Corner Casting	معمولا دارد	الزامی نیست
قابلیت چیدمان	برای Stack طراحی می شود	به طراحی سازه بستگی دارد
دیواره	فولاد موج دار در مدل های رایج	ساندویچ پانل، ورق یا مصالح ترکیبی
عایق حرارتی	در Dry Container محدود	معمولا قابل طراحی با عایق مناسب
حمل دریایی استاندارد	هدف اصلی طراحی	لزوما مناسب نیست
فضای سکونت	در حالت اولیه مناسب سکونت نیست	می تواند از ابتدا برای سکونت طراحی شود
تغییرات داخلی	نیازمند بررسی اثر بر سازه	معمولا انعطاف بیشتر در طراحی دارد

مزایای استفاده از کانتینر در حمل و نقل

استفاده از کانتینر یکی از عوامل اصلی توسعه حمل چندوجهی بوده است، زیرا کالا را در یک واحد قابل استانداردسازی نگه می دارد و عملیات جابه جایی میان وسایل نقلیه را ساده تر می کند.

• کاهش دفعات تخلیه و بارگیری مستقیم کالا
• کاهش احتمال آسیب فیزیکی به محموله
• افزایش سرعت عملیات بندری
• امکان حمل ترکیبی دریایی، ریلی و جاده ای
• سهولت شمارش و مدیریت واحدهای بار
• قابلیت استفاده از تجهیزات استاندارد جابه جایی
• امکان چیدمان منظم در کشتی و محوطه
• حفاظت مناسب در برابر باران و عوامل محیطی
• کاهش احتمال پراکندگی یا گم شدن بسته ها
• امکان استفاده از پلمب امنیتی
• مناسب بودن برای سیستم های مکانیزه لجستیکی
• تنوع زیاد تجهیزات برای انواع بار

معایب استفاده از کانتینر در حمل و نقل

در کنار مزایای عملیاتی، حمل کانتینری محدودیت هایی دارد که در برنامه ریزی لجستیکی و انتخاب تجهیزات باید در نظر گرفته شوند.

• وزن خالی قابل توجه کانتینر
• محدودیت Payload و Maximum Gross Weight
• محدودیت ابعاد داخلی و دهانه در
• نیاز به تجهیزات تخصصی جابه جایی
• هزینه تعمیر و نگهداری بدنه و کف
• احتمال خوردگی در محیط های دریایی
• خطر ایجاد میعان و Container Sweat
• اشغال فضای پایانه در زمان خالی بودن
• هزینه بازگرداندن کانتینر خالی
• محدودیت برای بارهای خارج از ابعاد
• نیاز به مهاربندی صحیح محموله
• کاهش حجم مفید در کانتینرهای عایق یا یخچالی

چگونه کانتینر مناسب برای حمل بار را انتخاب کنیم؟

انتخاب کانتینر باید با بررسی همزمان وزن، حجم، ابعاد، مرکز ثقل، حساسیت محیطی و روش بارگیری انجام شود. ابتدا وزن ناخالص کالا و ابعاد بزرگ ترین قطعه محاسبه می شود و سپس این اعداد با Payload، حجم داخلی، عرض و ارتفاع Door Opening کانتینر مقایسه می شوند. برای مثال ممکن است حجم یک محموله به راحتی داخل کانتینر 20 فوت جا شود اما وزن آن از ظرفیت مجاز عبور کند؛ برعکس، یک کالای سبک ممکن است پیش از رسیدن به محدودیت وزنی، تمام فضای حجمی کانتینر را اشغال کند.

عامل بعدی ماهیت کالا است. محصولات حساس به دما به Reefer، بارهای بلند به Open Top، تجهیزات عریض به Flat Rack و مایعات فله به Tank Container نیاز دارند. در بارهای سنگین باید نحوه توزیع نیرو روی کف نیز بررسی شود، زیرا مجاز بودن Payload به معنی مجاز بودن هر نوع بار متمرکز روی کف نیست. وضعیت فنی درها، کف، آب بندی، خوردگی، CSC Plate و نقاط مهار نیز قبل از بارگیری اهمیت دارد. به همین دلیل انتخاب کانتینر بار تنها بر اساس عبارت 20 فوت یا 40 فوت کافی نیست و مشخصات واقعی همان واحد باید کنترل شود.
