دسترسی سریع به محتوای این مطلب
فونداسیون نواری یکی از پرکاربردترین انواع پی در ساخت و ساز است که نقش اصلی آن، انتقال یکنواخت بار سازه به زمین است. در واقع، فونداسیون نواری نوعی پی سطحی است که در پروژه های عمرانی کوچک و متوسط مانند ساختمان های مسکونی، دیوارهای باربر و سوله ها استفاده می شود. پیش از شروع اجرای هر پروژه، بررسی دقیق نوع فونداسیون و برآورد هزینه آن اهمیت بالایی دارد. معمولاً در زمان محاسبه هزینه فونداسیون، عواملی مانند قیمت آهن نقش تعیین کننده ای دارد؛ چرا که این عامل بیشترین سهم را در قیمت نهایی مصالح فونداسیون به خود اختصاص می دهد.
در مهندسی عمران، انتخاب نوع پی و نحوه اجرای آن باید متناسب با وزن سازه، ظرفیت باربری خاک و شرایط محیطی باشد. از همین رو، فونداسیون نواری معمولاً برای سازه هایی به کار می رود که بارهای خطی یا متمرکز نسبتاً کم دارند و نیاز به پخش بار در طول یک نوار بتنی وجود دارد. از آنجا که اجرای فونداسیون به دقت بالا، آرماتورگذاری مناسب و رعایت اصول طراحی نیاز دارد، توجه به جزئیات اجرایی مانند ضخامت و ابعاد فونداسیون نواری، قالب بندی فونداسیون نواری و نحوه آرماتور بندی آن اهمیت ویژه ای پیدا می کند.
به طور کلی، فونداسیون نواری به عنوان بخشی حیاتی از سیستم سازه ای، پایه ای برای پایداری و ایمنی ساختمان محسوب می شود. در پروژه هایی که فونداسیون نواری ساختمان به درستی طراحی و اجرا می شود، احتمال بروز نشست ناهمگون یا ترک در دیوارها به حداقل می رسد. در کنار این موضوع، برآورد صحیح هزینه فونداسیون از همان مراحل اولیه طراحی اهمیت دارد؛ زیرا انتخاب مصالح مناسب، مقدار میلگرد و عمق پی تأثیر مستقیمی بر کیفیت و دوام نهایی سازه دارد. در نتیجه، انتخاب درست نوع پی نواری، اجرای دقیق و رعایت استانداردها در طراحی و آرماتوربندی، تضمین کننده دوام طولانی سازه خواهد بود. در ادامه این مقاله، به صورت مرحله به مرحله با تعریف دقیق فونداسیون نواری و تفاوت آن با پی نواری آشنا می شوید.

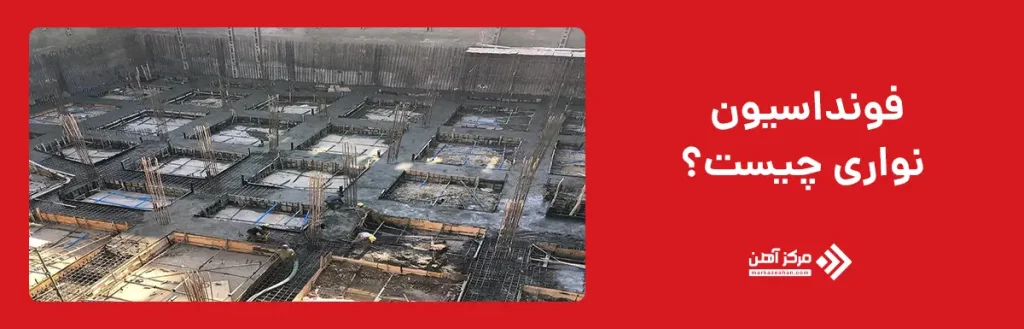

فونداسیون نواری یا همان پی نواری نوعی پی سطحی است که در زیر دیوارهای باربر یا ردیفی از ستون ها اجرا می شود و وظیفه دارد بارهای وارده از سازه را به سطح وسیع تری از خاک منتقل کند. در این نوع فونداسیون، بتن به شکل نواری ممتد در امتداد دیوار یا مسیر ستون ها ریخته می شود تا فشار وارد به خاک به صورت یکنواخت پخش گردد. در زمان طراحی و اجرا، توجه به کیفیت مصالح و نوسان قیمت میلگرد اهمیت بالایی دارد؛ زیرا مقدار و نوع میلگرد مصرفی تأثیر مستقیمی بر مقاومت نهایی فونداسیون دارد. استفاده از فونداسیون نواری برای ساختمان هایی که بار نسبتاً کمی دارند و خاک آن ها از ظرفیت باربری مناسبی برخوردار است، گزینه ای به صرفه و ایمن محسوب می شود.
در طراحی فونداسیون نواری، مهندسان باید فاکتورهایی مانند حداقل عرض فونداسیون نواری، ضخامت فونداسیون نواری، مقطع و ابعاد آن را بر اساس گزارش ژئوتکنیک و نوع سازه مشخص کنند. اگر نسبت طول به عرض پی نواری درست انتخاب نشود، خطر تمرکز تنش یا نشست ناهمگون وجود دارد. به همین دلیل، رعایت اصول دقیق در طراحی فونداسیون نواری برای اطمینان از پایداری سازه ضروری است.
از دیگر ویژگی های فونداسیون نواری می توان به سهولت اجرا و کنترل کیفیت بالا اشاره کرد. در پروژه های ساختمانی سبک، مانند خانه های یک یا دو طبقه، اجرای این نوع فونداسیون سریع تر و اقتصادی تر از انواع عمیق تر است. آرماتور بندی فونداسیون نواری نیز نقش کلیدی در جلوگیری از ترک خوردگی و افزایش مقاومت خمشی دارد. در صورت استفاده صحیح از میلگردهای طولی و خاموت در فونداسیون نواری، می توان بارهای برشی و خمشی را به خوبی کنترل کرد.
در نهایت، فونداسیون نواری ترکیبی از مهندسی دقیق و اجرای صحیح است؛ زیرا کوچک ترین خطا در خاکبرداری فونداسیون نواری یا در مرحله بتن ریزی، می تواند باعث آسیب های سازه ای در آینده شود. بنابراین، شناخت کامل از تعریف و اجزای فونداسیون نواری، نخستین گام در دستیابی به ساختاری مقاوم و با دوام است.

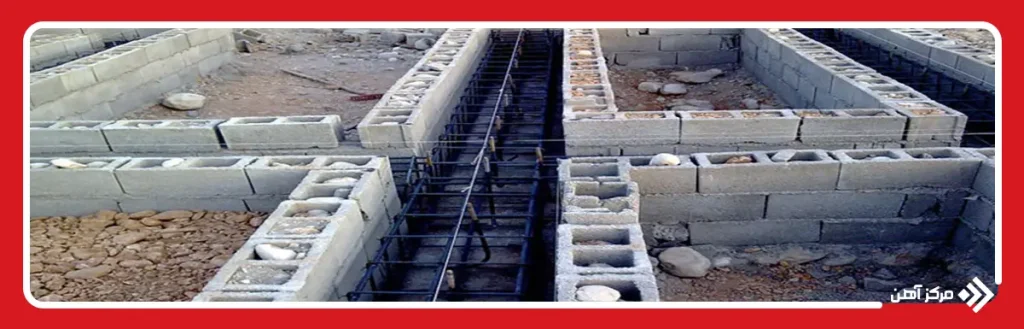

کاربرد فونداسیون نواری در پروژه های ساختمانی بسیار گسترده است و انتخاب آن بسته به نوع سازه، میزان بار وارد بر زمین و شرایط خاک تعیین می شود. زمانی که ساختمان دارای دیوارهای باربر ممتد باشد یا ستون ها با فاصله کم در امتداد یک خط قرار گرفته باشند، استفاده از پی نواری بهترین گزینه است. این نوع فونداسیون ضمن توزیع یکنواخت فشار، هزینه اجرای پی را کاهش داده و سرعت ساخت را افزایش می دهد. در نتیجه، فونداسیون نواری به عنوان یکی از اقتصادی ترین گزینه ها در پروژه های سبک و متوسط شناخته می شود.
مهم ترین موارد کاربرد فونداسیون نواری:
استفاده صحیح از انواع فونداسیون نواری در چنین پروژه هایی علاوه بر صرفه جویی مالی، سبب پایداری و کاهش نشست های ناهمگون می شود. در ادامه، به معرفی دقیق انواع فونداسیون نواری می پردازیم.

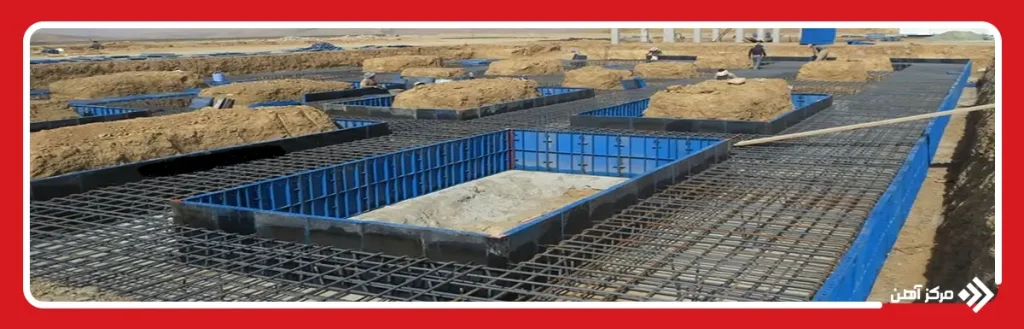

انواع فونداسیون نواری بر اساس نوع بارگذاری، شرایط خاک، سطح باربری و نحوه اجرا به چند دسته تقسیم می شود. انتخاب نوع مناسب فونداسیون تأثیر مستقیمی بر عملکرد سازه و هزینه فونداسیون نواری دارد. درک تفاوت بین این انواع به مهندسان کمک می کند تا با توجه به شرایط پروژه، ایمن ترین و اقتصادی ترین گزینه را برگزینند.
اولین نوع، فونداسیون نواری ساده است که معمولاً از بتن غیر مسلح ساخته می شود و در سازه های سبک مانند دیوارهای باغ یا ساختمان های کوچک استفاده دارد. این نوع فونداسیون زمانی مناسب است که خاک ظرفیت باربری خوبی داشته باشد و بار وارده زیاد نباشد.
نوع دوم، فونداسیون نواری مسلح است که در آن از میلگردهای طولی و عرضی استفاده می شود تا مقاومت خمشی و برشی پی افزایش یابد. در این حالت، آرماتور بندی فونداسیون نواری شامل میلگردهای کششی در کف پی و خاموت در فونداسیون نواری در بخش های عرضی برای مهار نیروهای جانبی است.
نوع سوم، فونداسیون نواری گسترده یا دو طرفه است. زمانی که خاک ضعیف تر بوده یا بار وارده بیشتر از حالت معمول است، عرض فونداسیون افزایش یافته و به شکل دو طرفه طراحی می شود تا پایداری بیشتری ایجاد کند. این نوع فونداسیون معمولاً در فونداسیون نواری ساختمان های نیمه سنگین به کار می رود.
در پروژه های بزرگ تر، از فونداسیون نواری متصل استفاده می شود؛ یعنی چند نوار بتنی در راستاهای مختلف به هم متصل می شوند تا بار به طور یکنواخت پخش شود. این روش زمانی کاربرد دارد که چند دیوار یا ستون نزدیک به هم قرار دارند و هدف، کاهش تمرکز تنش در خاک است.
در نهایت، در طراحی هر نوع فونداسیون باید مقطع فونداسیون نواری، ابعاد فونداسیون نواری، و نسبت طول به عرض پی نواری طبق نتایج آزمایش خاک و نوع سازه تعیین شود. رعایت این موارد باعث افزایش عمر مفید و ایمنی سازه خواهد شد.
جدول مقایسه انواع فونداسیون نواری
| نوع فونداسیون نواری | ویژگی ها و کاربرد | مزایا | محدودیت ها |
| فونداسیون نواری ساده | بدون آرماتور، مناسب دیوار سبک | اجرای سریع، هزینه پایین | فقط برای بارهای سبک و خاک مقاوم |
| فونداسیون نواری مسلح | دارای میلگرد و خاموت | مقاومت خمشی بالا، کاهش ترک | نیاز به قالب بندی دقیق و مصرف بیشتر میلگرد |
| فونداسیون نواری دو طرفه | عرض زیاد، توزیع بار دو طرفه | مناسب خاک ضعیف تر، پایداری بیشتر | افزایش مصرف مصالح و هزینه |
| فونداسیون نواری متصل | پی های چند نوار به هم متصل | انتقال یکنواخت بار، کاهش تمرکز تنش | اجرای پیچیده تر و نیاز به دقت در تراز |

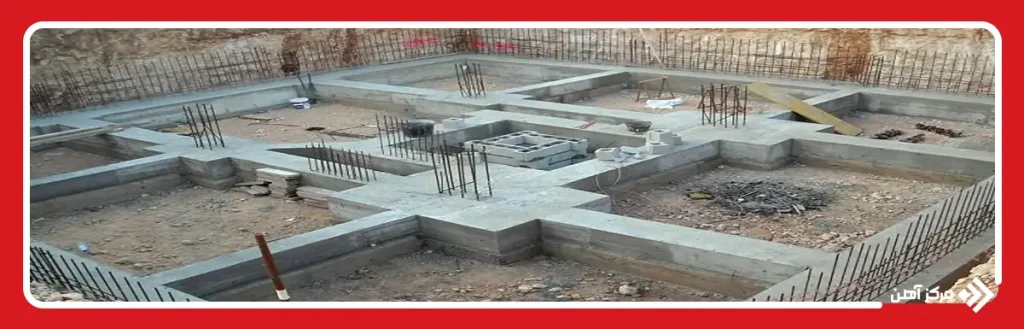

اجزای فونداسیون نواری مجموعه ای از عناصر سازه ای هستند که هر کدام نقش خاصی در انتقال بار و حفظ پایداری پی ایفا می کنند. شناخت دقیق این اجزا برای اجرای اصولی فونداسیون ضروری است؛ زیرا هر بخش اگر به درستی طراحی یا اجرا نشود، کل سازه تحت تأثیر قرار می گیرد.
در اولین مرحله، خاکبرداری فونداسیون نواری انجام می شود تا بستر مناسب برای اجرای پی فراهم شود. عمق و ابعاد این خاکبرداری باید طبق نتایج آزمایش ژئوتکنیک و نقشه های اجرایی تعیین گردد. پس از آن، سطح خاک متراکم شده و در صورت نیاز، یک لایه بتن مگر برای جلوگیری از تماس مستقیم بتن سازه ای با خاک اجرا می شود.
مرحله بعد، قالب بندی فونداسیون نواری است. در این بخش، قالب های فلزی یا چوبی به گونه ای نصب می شوند که ابعاد دقیق پی حفظ شود و بتن در حین ریختن دچار نشت یا تغییر شکل نشود. پس از آن نوبت به یکی از مهم ترین اجزا یعنی آرماتور بندی فونداسیون نواری می رسد. در این قسمت میلگردهای طولی در امتداد نوار قرار می گیرند و برای مهار عرضی و حفظ استحکام، خاموت در فونداسیون نواری نصب می شود. این ترکیب باعث می شود مقاومت برشی و خمشی پی افزایش یافته و ترک خوردگی به حداقل برسد.
یکی دیگر از اجزای کلیدی، مقطع فونداسیون نواری است که معمولاً مستطیلی یا ذوزنقه ای شکل طراحی می شود. ضخامت و ابعاد فونداسیون نواری در این مقطع باید با دقت انتخاب شود تا بتواند بارهای دیوار یا ستون را بدون تمرکز تنش منتقل کند. همچنین در برخی پروژه ها، برای جلوگیری از نفوذ رطوبت، یک لایه قیرگونی یا ایزوگام در بخش فوقانی پی اجرا می شود.
در مجموع، اجزای فونداسیون نواری شامل خاکبرداری، لایه زیرین بتن مگر، قالب بندی، آرماتورگذاری، بتن ریزی و لایه محافظ نهایی هستند. رعایت دقیق جزئیات فونداسیون نواری در هر کدام از این مراحل موجب عملکرد مطمئن و دوام بالای پی در برابر بارهای استاتیکی و دینامیکی می شود.
اجرای فونداسیون نواری یکی از حساس ترین مراحل ساخت و ساز است که دقت در ترتیب مراحل آن، تأثیر مستقیمی بر دوام و پایداری سازه دارد. این فرآیند شامل چند مرحله فنی متوالی است که از آماده سازی زمین تا عمل آوری بتن ادامه دارد. در ادامه، مراحل اصلی اجرای فونداسیون نواری را مرور می کنیم.
در گام نخست، نقشه برداری و تعیین محل فونداسیون انجام می شود تا محورهای دیوار یا ستون ها مشخص شود. سپس عملیات خاکبرداری فونداسیون نواری آغاز می گردد. عمق خاکبرداری باید بر اساس سطح یخبندان، نوع خاک و بار وارده تعیین شود. پس از اتمام خاکبرداری، بستر پی با لایه ای از بتن مگر یا ماسه متراکم هم سطح می شود تا سطحی صاف برای بتن ریزی ایجاد گردد.
در مرحله بعد، قالب بندی فونداسیون نواری انجام می شود. قالب ها باید مقاوم، تراز و دقیق نصب شوند تا ابعاد نهایی مطابق نقشه باشد. سپس نوبت به نحوه آرماتور بندی فونداسیون نواری می رسد. در این مرحله، میلگردهای طولی، عرضی و خاموت ها با فواصل استاندارد بسته می شوند. رعایت پوشش بتنی مناسب برای جلوگیری از زنگ زدگی میلگرد ضروری است.
پس از اتمام آرماتورگذاری، بتن با عیار مناسب در قالب ها ریخته می شود و با استفاده از ویبراتور، هوای محبوس خارج می گردد. سطح بتن صاف و تراز می شود تا ضخامت فونداسیون نواری در تمام طول یکنواخت بماند. در مناطق با تمرکز بار زیاد، کنترل برش فونداسیون نواری نیز اهمیت ویژه ای دارد تا از ترک یا شکست جلوگیری شود.
در مرحله پایانی، عمل آوری بتن حداقل به مدت هفت روز انجام می شود تا مقاومت نهایی حاصل گردد. پس از گیرش کامل، قالب ها برداشته شده و در صورت نیاز، عایق رطوبتی و خاک ریزی اطراف انجام می شود. اجرای دقیق این مراحل، کیفیت و عمر مفید پی نواری را به طور چشمگیری افزایش می دهد.

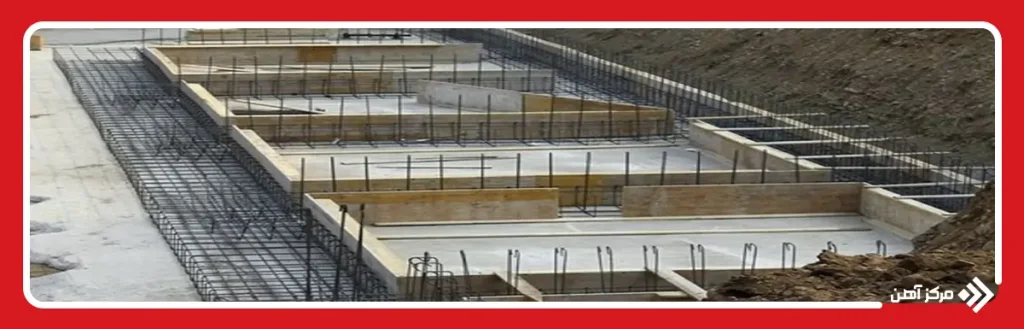

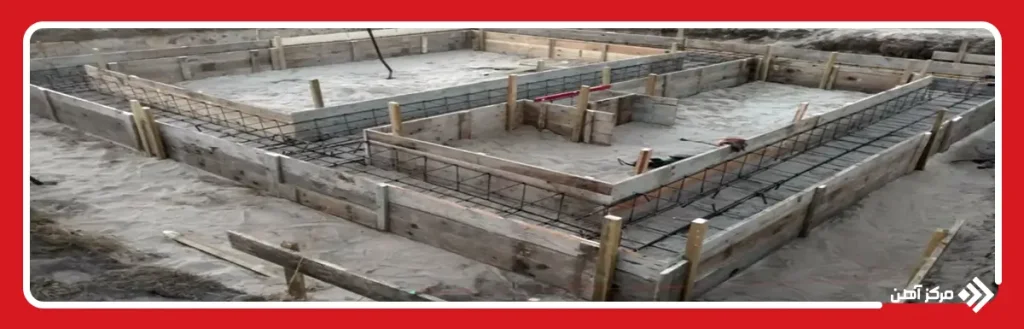

فونداسیون نواری به دلیل سادگی اجرا، عملکرد مناسب و صرفه جویی اقتصادی، یکی از پرکاربردترین انواع فونداسیون در ساخت و ساز محسوب می شود. با این حال، مانند هر سیستم سازه ای دیگر، این نوع پی نیز مزایا و معایب خاص خود را دارد که شناخت آن ها برای انتخاب صحیح و جلوگیری از خطاهای طراحی یا اجرا ضروری است.
مزایای فونداسیون نواری
معایب فونداسیون نواری
در مجموع، اگر خاک مناسب و بار وارده کنترل شده باشد، فونداسیون نواری گزینه ای اقتصادی و ایمن است؛ اما در شرایط خاص، باید با تحلیل فنی و انتخاب صحیح نوع پی، از بروز مشکلات احتمالی جلوگیری کرد.
طراحی فونداسیون نواری فرآیندی حساس و دقیق است که باید بر اساس ضوابط مهندسی، ظرفیت باربری خاک و بارهای وارده از سازه انجام شود. هر خطا در محاسبات، می تواند به نشست ناهمگون، ترک در دیوارها یا کاهش پایداری سازه منجر شود. هدف از طراحی اصولی این است که پی بتواند بدون تغییر شکل زیاد یا شکست، بار سازه را به زمین منتقل کند.
در گام نخست، تعیین حداقل عرض فونداسیون نواری اهمیت دارد. این عرض باید به اندازه ای باشد که تنش وارد بر خاک از ظرفیت مجاز بیشتر نشود. معمولاً حداقل عرض، بر اساس وزن دیوار و مقاومت خاک تعیین می شود. در طراحی، نسبت مناسب بین طول و عرض پی نواری نیز باید رعایت شود تا از تمرکز بار در نقاط خاص جلوگیری شود.
یکی دیگر از موارد حیاتی، انتخاب درست مقطع فونداسیون نواری است. شکل مقطع معمولاً مستطیلی یا ذوزنقه ای بوده و اندازه فونداسیون نواری باید به گونه ای انتخاب شود که هم مقاومت خمشی و هم مقاومت برشی پی را تأمین کند. در این بخش، محاسبه دقیق برش فونداسیون نواری و کنترل آن برای جلوگیری از گسیختگی بتن ضروری است.
در مرحله بعد، آرماتور بندی فونداسیون نواری انجام می شود. میلگردهای کششی در کف پی قرار گرفته و با خاموت در فونداسیون نواری مهار می شوند تا تنش های عرضی کنترل شود. رعایت حداقل پوشش بتنی و اتصال مناسب آرماتورهای طولی از اصول ایمنی در طراحی است.
در نقشه های اجرایی، مهندسان باید به جزئیات فونداسیون نواری یا همان دیتیل پی نواری توجه ویژه داشته باشند. این جزئیات شامل محل میلگردها، فواصل، ابعاد، پوشش، زهکشی و لایه های محافظ است. رعایت این نکات در کنار کنترل دقیق ابعاد فونداسیون نواری، عمر مفید سازه را افزایش داده و خطر خرابی زودرس را از بین می برد.
محاسبه دقیق هزینه فونداسیون نواری یکی از مراحل مهم در برآورد مالی پروژه های ساختمانی است. هزینه نهایی این بخش از سازه به عوامل متعددی مانند نوع طراحی، مقدار مصالح مصرفی، شرایط خاک و روش اجرا بستگی دارد. هر چقدر شناخت طراح از شرایط اجرایی دقیق تر باشد، کنترل هزینه ها آسان تر خواهد بود.
یکی از عوامل اصلی مؤثر در هزینه، ابعاد فونداسیون نواری است. هر چه عرض و ضخامت پی بیشتر باشد، مصرف بتن و آرماتور افزایش می یابد. علاوه بر این، در پروژه هایی با طول زیاد یا دیوارهای ممتد، میزان قالب و زمان اجرا نیز بالا می رود. از سوی دیگر، شرایط زمین و کیفیت خاک نیز تأثیر مستقیم دارد؛ در خاک های سست یا مرطوب، نیاز به اصلاح یا افزایش عمق اجرای فونداسیون نواری است که طبیعتاً هزینه ها را بالا می برد.
عامل مهم بعدی، تغییرات بازار در نرخ آهن و میلگرد است. میلگرد بخش قابل توجهی از هزینه فونداسیون را تشکیل می دهد، زیرا در آرماتور بندی فونداسیون نواری از میلگردهای طولی، عرضی و خاموت استفاده می شود. نوسانات بازار آهن و فولاد می تواند به طور مستقیم روی بودجه اجرای پی تأثیر بگذارد. به همین دلیل، مهندسان همواره توصیه می کنند قبل از شروع عملیات، استعلام قیمت روز میلگرد و آهن انجام شود.
علاوه بر مصالح، دستمزد نیروهای اجرایی، اجاره قالب ها و هزینه حمل و نقل نیز در محاسبه نهایی لحاظ می شود. برای پروژه هایی که نیاز به فونداسیون نواری دو طرفه یا با مقاطع بزرگ تر دارند، هزینه افزایش قابل توجهی پیدا می کند.
در نتیجه، کنترل دقیق مصرف مصالح، انتخاب صحیح نوع فونداسیون و برنامه ریزی مرحله ای در اجرا می تواند هزینه فونداسیون را بهینه کرده و از هزینه های اضافی در طول پروژه جلوگیری کند. محاسبه هوشمندانه هزینه ها، گامی مهم در موفقیت اقتصادی هر پروژه عمرانی است.
جمع بندی
در پایان باید گفت که فونداسیون نواری یکی از کارآمدترین و اقتصادی ترین روش ها برای اجرای پی در ساختمان های سبک و متوسط محسوب می شود. این نوع فونداسیون با انتقال یکنواخت بار سازه به خاک و کاهش تمرکز تنش ها، پایه ای مطمئن برای استحکام و پایداری ساختمان فراهم می کند. شناخت تفاوت بین فونداسیون نواری و پی نواری از اهمیت بالایی برخوردار است، زیرا درک صحیح از نوع خاک، بار وارده و طراحی سازه می تواند در انتخاب درست نوع فونداسیون نقش تعیین کننده ای داشته باشد.
در طراحی و اجرای فونداسیون نواری باید به جزئیاتی مانند حداقل عرض فونداسیون نواری، ضخامت، مقطع و نسبت طول به عرض پی نواری توجه شود تا عملکرد سازه در بلند مدت دچار مشکل نگردد. علاوه بر این، رعایت اصول آرماتور بندی فونداسیون نواری و استفاده صحیح از خاموت در فونداسیون نواری باعث افزایش مقاومت خمشی و برشی پی می شود. مهندسان مجرب همواره توصیه می کنند در طراحی اولیه، گزارش دقیق ژئوتکنیک و ظرفیت باربری خاک مبنای تصمیم گیری قرار گیرد.
از نظر اقتصادی نیز، مدیریت منابع در مرحله خرید مصالح اهمیت ویژه ای دارد. بررسی دقیق قیمت میلگرد، نرخ آهن و محاسبه به روز هزینه فونداسیون نواری باعث می شود پروژه بدون کسری بودجه اجرا شود. اجرای درست و نظارت دقیق در مراحل خاکبرداری، قالب بندی و بتن ریزی، کیفیت نهایی فونداسیون را تضمین می کند.
در مجموع، فونداسیون نواری با طراحی اصولی و اجرای استاندارد، راه حلی مطمئن، مقاوم و مقرون به صرفه برای ایجاد سازه های پایدار است. این نوع پی اگر بر اساس اصول مهندسی و با رعایت همه جزئیات فونداسیون نواری اجرا شود، نه تنها عمر مفید ساختمان را افزایش می دهد، بلکه ایمنی سازه را در برابر نشست و تغییر شکل نیز تضمین می کند.
سوالات متداول
فونداسیون نواری نوعی پی سطحی است که به صورت نوار بتنی ممتد زیر دیوار یا ستون اجرا می شود و بار سازه را به صورت یکنواخت به خاک منتقل می کند.
پی نواری برای بارهای خطی یا دیوارهای ممتد است، در حالی که پی منفرد برای یک ستون و پی گسترده برای کل سطح سازه استفاده می شود.
انواع اصلی شامل فونداسیون نواری ساده، مسلح، دو طرفه و متصل است که با توجه به نوع خاک و بار سازه انتخاب می شوند.
اجزا شامل خاکبرداری، بتن مگر، قالب بندی، آرماتورگذاری، بتن ریزی، خاموت ها و لایه محافظ نهایی هستند.
از نقشه برداری و خاکبرداری آغاز می شود و پس از قالب بندی، آرماتوربندی، بتن ریزی و عمل آوری کامل می گردد.
مزایا شامل هزینه کمتر و اجرای ساده است؛ معایب آن وابستگی به کیفیت خاک و محدودیت در تحمل بار زیاد است.
طراحی باید شامل تعیین حداقل عرض، ضخامت، نسبت طول به عرض پی نواری، کنترل برش و دیتیل دقیق آرماتوربندی باشد.
برای ساختمان های سبک تا متوسط، دیوارهای باربر و سازه هایی با خاک مقاوم و ظرفیت باربری مناسب ایده آل است.
بر اساس حجم بتن، مقدار میلگرد، نوع خاک و قیمت روز مصالح مانند قیمت آهن و میلگرد تعیین می گردد.
رعایت آیین نامه بتن ایران، گزارش ژئوتکنیک، کنترل نشست و حداقل پوشش میلگرد از الزامات طراحی فنی پی نواری است.
