سیستم باربر جانبی، ستون فقرات ایمنی هر ساختمان در برابر نیروهای افقی است و اگر به دنبال درک عمیق تری از عملکرد این بخش حیاتی در سازه ها هستید، پیشنهاد می کنیم در ادامه همراه ما باشید. در این مقاله، قصد داریم شما را با مفاهیم بنیادی، انواع سیستم های باربر جانبی سازه، و نقش آن ها در مقاومت در برابر باد و زلزله آشنا کنیم. این سامانه هوشمند از اجزایی مانند قاب های خمشی، دیوارهای برشی و بادبندها تشکیل شده که مسیر انتقال بارهای جانبی را تا فونداسیون هموار می سازند و با کنترل تغییر مکان طبقات، مانع از بروز ناپایداری یا خسارت های ساختاری می شوند.
اهمیت سیستم باربر جانبی تنها فنی نیست، بلکه به طور مستقیم با اقتصاد پروژه نیز در ارتباط است. برای نمونه، نوسانات در قیمت آهن می تواند بر وزن و نوع اعضای فولادی اثر بگذارد، تغییر قیمت تیرآهن در انتخاب مقاطع قاب ها تعیین کننده است، و قیمت میلگرد جزئیات آرماتور گذاری دیوارهای برشی و ستون‌ها را تحت تأثیر قرار می دهد. بنابراین، آگاهی از روابط میان هزینه مصالح و طراحی سازه برای هر مهندس یا کارفرمای ساختمانی ضروری است.
در این مسیر، مهندس سازه هنگام انتخاب سیستم باربر جانبی، باید عواملی چون شرایط لرزه ای منطقه، نوع خاک، ارتفاع ساختمان، کاربری فضا و محدودیت های معماری را بررسی کند تا ترکیبی بهینه از سختی، مقاومت و شکل پذیری به دست آید. در ادامه، شما را گام به گام با عملکرد، انواع و کاربردهای این سیستم حیاتی آشنا می کنیم تا بتوانید در پروژه های خود، بهترین تصمیم را بگیرید و به طراحی ایمن، اقتصادی و حرفه ای برسید.

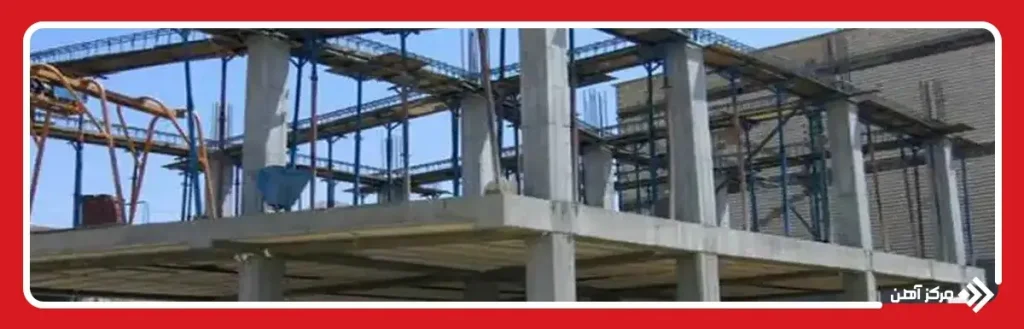

سیستم باربر جانبی یکی از مهم ترین اجزای هر سازه است که نقش حیاتی در مقاومت ساختمان در برابر نیروهای جانبی همچون باد، زلزله و فشار خاک دارد. این سیستم در واقع ترکیبی از عناصر سازه ای مانند قاب ها، دیوارهای برشی و بادبند هاست که باعث پایداری و ایمنی ساختمان می شوند. در طراحی مهندسی سازه، انتخاب نوع و عملکرد سیستم باربر جانبی تاثیر مستقیم بر دوام، وزن، هزینه و حتی زیبایی ظاهری ساختمان دارد.
در پروژه های عمرانی، عواملی مانند قیمت آهن، قیمت تیرآهن و قیمت میلگرد به صورت غیرمستقیم بر انتخاب سیستم باربر جانبی تأثیر می گذارند؛ زیرا مصالح فولادی بخش مهمی از قاب های مقاوم در برابر نیروهای جانبی را تشکیل می دهند. مهندسان سازه با توجه به هزینه، نوع خاک، تعداد طبقات و شرایط زلزله خیزی منطقه، مناسب ترین سیستم را انتخاب می کنند.
به‌عنوان مثال، در مناطقی با خطر لرزه خیزی بالا، استفاده از سیستم قاب خمشی فولادی با دیوار برشی بتنی متداول است؛ در حالی که در ساختمان های سبک تر یا صنعتی، سیستم بادبندی فولادی یا ترکیبی گزینه های مناسبی محسوب می شوند. آگاهی از ویژگی های هر سیستم به مهندسان کمک می کند تا رفتار سازه در برابر بارهای جانبی را بهینه سازی کنند و از بروز تغییرشکل های بیش از حد یا شکست سازه جلوگیری شود.
در ادامه، به بررسی عملکرد، انواع، اجزا، مزایا و ضوابط طراحی سیستم باربر جانبی سازه می پردازیم تا دیدی جامع از نقش آن در پایداری ساختمان ها ارائه شود.
کاربرد اصلی سیستم باربر جانبی سازه حفظ پایداری ساختمان در برابر نیروهایی است که در راستای افقی به آن وارد می شوند. این نیروها ممکن است ناشی از بادهای شدید، زلزله، یا حتی فشارهای جانبی ناشی از خاک در سازه های زیرزمینی و تغییرات در نوسانات در قیمت میلگرد باشند. در واقع، سیستم باربری جانبی نقش ستون فقرات مقاومت سازه در برابر این تنش‌ها را ایفا می کند. در طراحی مدرن، سیستم باربر جانبی نه تنها وظیفه ی مقاوم سازی را بر عهده دارد، بلکه باید انعطاف پذیر، اقتصادی و متناسب با نیازهای معماری پروژه باشد. به عنوان مثال:
سیستم های باربر جانبی سازه نه تنها بر عملکرد لرزه ای ساختمان تأثیر می گذارند، بلکه تعیین کننده ابعاد اعضای سازه ای، نوع اتصالات، و جزئیات اجرایی نیز هستند. بنابراین، انتخاب صحیح سیستم بار جانبی به معنی صرفه جویی در مصالح و کاهش هزینه های ساخت خواهد بود.
انواع سیستم باربر جانبی در سازه ها انواع مختلفی دارند که بسته به نوع مصالح، ارتفاع ساختمان، و عملکرد لرزه ای مورد انتظار انتخاب می شوند. این طبقه بندی بر اساس عملکرد در برابر بارهای افقی و عمودی انجام می شود. مهندسان سازه باید بر اساس محل احداث پروژه، آیین نامه طراحی لرزه ای و نوع سیستم باربر جانبی لرزه ای، بهترین گزینه را برگزینند. به طور کلی، می توان آن ها را در چهار گروه اصلی طبقه بندی کرد: در ادامه، هر یک از این سیستم ها را به صورت جزئی تر بررسی می کنیم تا ویژگی ها و کاربردهای هر کدام مشخص شود.
| نوع سیستم باربر جانبی | مصالح اصلی | ویژگی ها و عملکرد | کاربردها و نکات طراحی |
| قاب خمشی (Moment Frame) | فولاد یا بتن مسلح | مقاومت در برابر بارهای جانبی از طریق خمش تیر و ستون؛ شکل پذیری بالا و آزادی معماری زیاد؛ نیاز به اتصالات دقیق و مقاوم. | مناسب برای ساختمان های بلند، اداری و تجاری؛ نیازمند کنترل تغییر مکان نسبی طبقات. |
| دیوار برشی (Shear Wall) | بتن مسلح | انتقال نیروهای افقی از طریق سختی زیاد دیوارها؛ کاهش تغییر مکان؛ مقاومت عالی در زلزله. | متداول در برج و ساختمان های مسکونی؛ محدودیت در ایجاد بازشوهای بزرگ. |
| بادبندی (Braced Frame) | فولاد | استفاده از اعضای قطری برای انتقال نیرو؛ سبک، اقتصادی و با سختی بالا؛ کاهش انعطاف معماری. | مناسب سازه صنعتی، انبار و سوله؛ اجرای سریع و آسان. |
| سیستم دوگانه (Dual System) | فولاد و بتن ترکیبی | ترکیب قاب خمشی و دیوار یا بادبند؛ جمع سختی و شکل پذیری؛ عملکرد عالی در زلزله. | مناسب برای ساختمان های بلند در مناطق با لرزه خیزی زیاد؛ نیاز به کنترل سختی نسبی اعضا. |
| سیستم کنسولی (Shear Core) | بتن یا فولاد | تمرکز مقاومت در هسته مرکزی (اطراف آسانسور و راه‌پله)؛ سختی زیاد و کنترل تغییرمکان عالی. | به کاررفته در برج ها و سازه های خاص با ارتفاع زیاد؛ نیازمند طراحی دقیق تاسیساتی. |
| دیوارهای باربر (Bearing Walls) | مصالح بنایی یا بتن | انتقال هم زمان بارهای ثقلی و جانبی از طریق دیوارها؛ ساده و اقتصادی؛ سختی زیاد. | برای ساختمان های کوتاه مرتبه و سنتی؛ محدودیت در ارتفاع و تغییرات معماری. |
سیستم دیوارهای باربر یکی از قدیمی ترین انواع سیستم های باربر جانبی ساختمان است که هم وظیفه تحمل بارهای ثقلی (وزن طبقات) و هم بارهای جانبی (باد و زلزله) را بر عهده دارد. در این سیستم، دیوارها نقش اصلی انتقال نیرو را ایفا می کنند و معمولاً از مصالح بنایی یا بتن مسلح ساخته می شوند.
دیوارهای باربر بتنی به دلیل سختی زیاد خود، تغییر مکان جانبی کمی دارند و گزینه ای مناسب برای ساختمان های میان مرتبه هستند. در مقابل، دیوارهای بنایی برای ساختمان های کوتاه تر اقتصادی تر محسوب می شوند. مزایای این سیستم شامل اجرای سریع، هزینه پایین و سختی زیاد است، اما محدودیت هایی مانند وزن زیاد و دشواری ایجاد بازشوهای بزرگ در پلان نیز دارد.
در سیستم قاب ساختمانی، ستون ها و تیرها با اتصالات صلب یا مفصلی به هم متصل شده اند و شبکه ای سه بعدی را تشکیل می دهند که هم بارهای قائم و هم جانبی را منتقل می کند. این سیستم در سازه های فولادی و بتنی به کار می رود و بسته به نوع اتصال می تواند به قاب ساده یا قاب خمشی تقسیم شود. قاب های ساختمانی از نظر اقتصادی مقرون به صرفه اند و آزادی معماری بالایی دارند. بااین حال، در برابر زلزله های شدید، اگر اتصالات به درستی طراحی نشوند، ممکن است دچار تغییر شکل زیاد یا شکست شوند.
سیستم قاب خمشی نوعی سیستم باربر جانبی لرزه ای است که در آن، انتقال بار جانبی عمدتاً از طریق خمش تیر و ستون انجام می شود. اتصالات صلب بین اعضا باعث می شود قاب به صورت پیوسته رفتار کند و بتواند تغییرشکل های جانبی را کنترل نماید.
ویژگی برجسته این سیستم، شکل پذیری بالا است که موجب جذب انرژی زلزله بدون فروپاشی سازه می شود. در ساختمان های بلند مرتبه یا اداری، این سیستم به دلیل قابلیت تأمین دهانه‌های باز و معماری آزاد، بسیار محبوب است.
در سیستم باربر جانبی دوگانه، ترکیبی از دو سامانه مقاوم استفاده می شود—مثلاً قاب خمشی به همراه دیوار برشی یا بادبند فولادی. این ترکیب باعث افزایش هم زمان سختی و شکل پذیری می شود. به عبارتی، قاب خمشی بخش عمده تغییرمکان ها را کنترل می کند، درحالی‌که دیوار یا بادبند وظیفه‌ی اصلی انتقال بار را بر عهده دارد. طبق آیین نامه ۲۸۰۰ ایران، سیستم دوگانه یکی از موثرترین گزینه ها برای مناطق با خطر لرزه ای زیاد به شمار می رود.
سیستم کنسولی یا سیستم برج های صلب (Shear Core) معمولاً در سازه های بلند با هسته مرکزی اجرا می شود. در این نوع، هسته ای بتنی یا فولادی در مرکز بنا قرار دارد که شامل راه پله، آسانسور و تاسیسات است و بارهای جانبی را جذب و به فونداسیون منتقل می کند. این سیستم به دلیل سختی بسیار زیاد، تغییر مکان طبقات را به حداقل می رساند؛ بااین حال، در طراحی آن باید جزئیات اجرایی دقیق رعایت شود تا تمرکز تنش ها به شکست موضعی منجر نگردد.

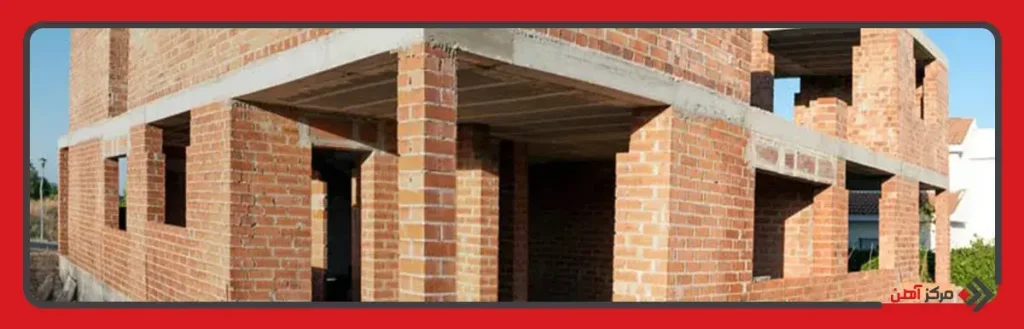

در هر سازه‌ای، سیستم باربر جانبی به منزله‌ی اسکلت دفاعی در برابر نیروهای افقی عمل می کند و عملکرد آن به هماهنگی اجزای سازه وابسته است. این اجزا شامل تیر، ستون، دیوار، بادبند، اتصال و فونداسیون هستند که هرکدام وظیفه ای ویژه در انتقال نیروهای جانبی از بالاترین طبقه تا پی بر عهده دارند. در واقع، سیستم باربر جانبی بدون تعامل دقیق میان این اجزا معنا ندارد؛ زیرا اگر تنها یک جزء عملکرد مناسبی نداشته باشد، کل سازه دچار ناپایداری خواهد شد.
به عنوان مثال، ضعف در اتصالات باعث انتقال ناقص نیرو و شکست موضعی می شود. همچنین طراحی نامناسب فونداسیون می تواند نیروی جانبی را به درستی به زمین منتقل نکند. در طراحی های مدرن، تحلیل سه بعدی اجزا و کنترل هم زمان خمش، برش و پیچش، اهمیت ویژه ای یافته است تا رفتار واقعی سازه به دقت شبیه سازی شود.
اجزای اصلی عبارت‌اند از:
انتخاب سیستم باربر جانبی سازه تصمیمی استراتژیک در طراحی هر پروژه است. این انتخاب باید بین سه عامل «ایمنی، هزینه و محدودیت های معماری» تعادل برقرار کند. مهندس طراح هنگام تصمیم گیری باید شرایط اقلیمی، نوع خاک، موقعیت لرزه ای و حتی وضعیت بازار مصالح مانند قیمت آهن، قیمت تیرآهن و قیمت میلگرد را بررسی کند.
به طور کلی، انتخاب اشتباه می تواند منجر به افزایش وزن مرده، تغییر مکان زیاد طبقات، مصرف بیش از حد فولاد یا بتن و افزایش هزینه ی نهایی شود. در حالی که انتخاب صحیح باعث می شود هم پایداری و ایمنی سازه تضمین گردد، هم هزینه ها کاهش یابد. همچنین نوع کاربری ساختمان (مسکونی، صنعتی یا اداری) نقش مهمی در این انتخاب دارد، چون هر پروژه نیازهای خاصی در زمینه ی شکل پذیری و سختی دارد.
مهم ترین معیارهای انتخاب عبارت‌اند از:

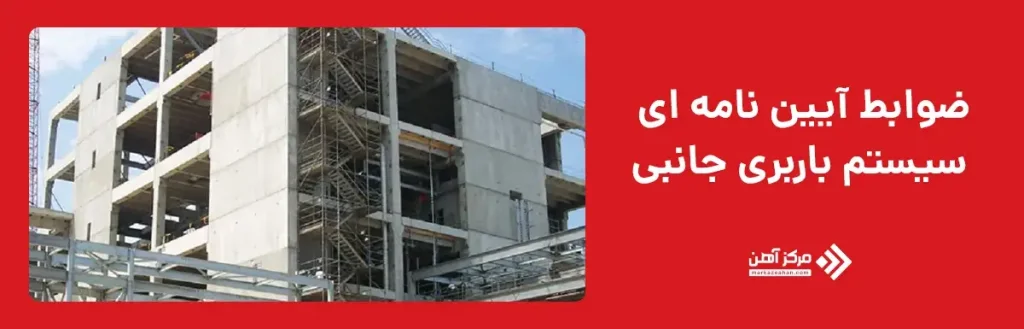

در طراحی سازه های مقاوم در برابر زلزله، رعایت دقیق ضوابط آیین نامه ای سیستم های باربر جانبی الزامی است. این ضوابط نه تنها ایمنی جانی را تضمین می کنند، بلکه از وقوع تغییرشکل های غیرمجاز در سازه جلوگیری می نمایند. در ایران، طراحی لرزه ای عمدتاً براساس استاندارد ۲۸۰۰ زلزله ایران و مبحث دهم مقررات ملی ساختمان صورت می گیرد. هدف این دستورالعمل ها، تأمین سختی، شکل پذیری و توزیع یکنواخت نیرو بین اعضا است.
آیین‌نامه ها الزام می کنند که طراحان، نیروهای جانبی را به صورت برش پایه محاسبه کرده و کنترل تغییر مکان نسبی طبقات را انجام دهند. همچنین در سازه های بلند یا نامنظم، تحلیل دینامیکی طیفی یا تاریخچه زمانی لازم است تا رفتار واقعی سازه شبیه سازی شود.
ضوابط مهم آیین نامه ای عبارت‌اند از:

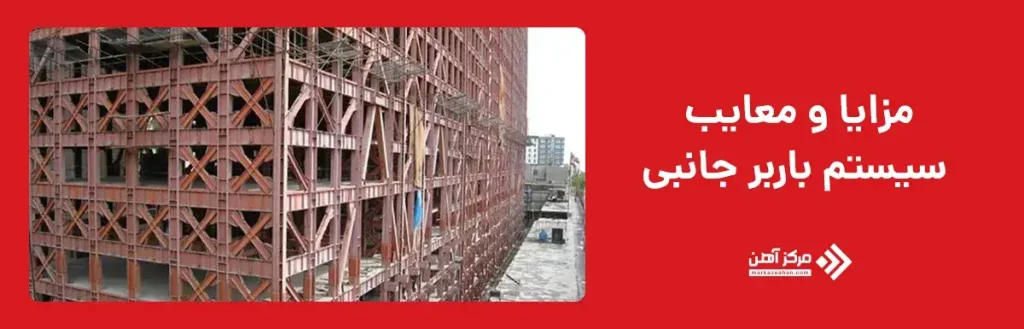

سیستم باربر جانبی یکی از عناصر کلیدی در طراحی ساختمان های مقاوم در برابر زلزله است. وجود این سیستم نه تنها باعث پایداری سازه می شود، بلکه امکان کنترل دقیق تغییرمکان ها را نیز فراهم می کند. در شرایطی که نیروهای جانبی بر اثر زلزله یا باد به ساختمان وارد می شوند، سیستم باربر جانبی مسیر مناسبی برای انتقال این نیروها فراهم می‌آورد تا انرژی مخرب بدون آسیب عمده به سازه تخلیه شود. با این حال، طراحی و اجرای چنین سیستمی نیازمند تخصص بالا و هزینه اولیه بیشتر است. در پروژه هایی با بودجه محدود، ممکن است سیستم های ساده تر انتخاب شوند، اما در سازه های حساس، استفاده از سیستم های پیشرفته تر ضروری است.
مزایا:
معایب:
جمع بندی
سیستم باربر جانبی قلب تپنده مقاومت سازه در برابر نیروهای افقی است و بدون آن، هیچ ساختمانی نمی تواند در برابر زلزله یا بادهای شدید پایدار بماند. این سیستم با ترکیب اجزایی چون قاب خمشی، دیوار برشی، بادبند و فونداسیون، مسیر انتقال نیرو را از بالاترین طبقه تا زمین هموار می کند و با کنترل تغییر مکان جانبی، از فروپاشی یا تغییر شکل های خطرناک جلوگیری می نماید.
در فرایند طراحی، مهندس سازه باید با در نظر گرفتن عواملی چون نوع خاک، موقعیت لرزه خیزی، ارتفاع ساختمان و حتی قیمت آهن، قیمت تیرآهن و قیمت میلگرد، بهترین سیستم ممکن را انتخاب کند تا تعادل بین ایمنی، هزینه و کارایی برقرار شود.
طبق آیین نامه ۲۸۰۰ و مبحث دهم مقررات ملی ساختمان، رعایت اصول سختی، شکل پذیری و کنترل تغییر مکان نسبی برای تضمین عملکرد مناسب الزامی است. در نهایت، شناخت صحیح انواع سیستم های باربر جانبی و انتخاب هوشمندانه آن ها نه تنها به افزایش ایمنی سازه می انجامد، بلکه با کاهش هزینه های ساخت و نگهداری، کیفیت و دوام پروژه را نیز به صورت چشمگیری ارتقا می دهد.
سوالات متداول
سیستم باربر جانبی مجموعه ای از اجزای سازه ای مانند قاب خمشی، دیوار برشی یا بادبند است که وظیفه دارد نیروهای افقی باد و زلزله را به فونداسیون منتقل کند.
سیستم باربر جانبی در برابر نیروهای افقی مقاومت می کند، اما سیستم باربر ثقلی تنها وزن طبقات و بارهای عمودی را به زمین انتقال می دهد.
قاب خمشی، دیوار برشی، بادبندی، دیوارهای باربر و سیستم دوگانه از اصلی ترین انواع سیستم های باربر جانبی در سازه ها هستند.
این سیستم انرژی حاصل از زلزله را جذب و بین اعضای سازه توزیع می کند تا از تغییر شکل یا فروپاشی ساختمان جلوگیری شود.
تناسب بین سختی، شکل پذیری، نوع خاک، کاربری و هزینه‌ی مصالح، مهم ترین معیار انتخاب سیستم مناسب است.
استاندارد ۲۸۰۰ زلزله ایران و مبحث دهم مقررات ملی ساختمان ضوابط طراحی و اجرای سیستم های باربر جانبی را مشخص می کنند.
بله، در سیستم دوگانه ترکیب قاب خمشی با دیوار برشی یا بادبند برای افزایش ایمنی و عملکرد لرزه ای کاربرد دارد.
