اصطلاح «پدستال» در صنعت ساخت و ساز کاربرد دارد. اگر در حوزه های اجرایی مانند محوطه سازی ویلا یا پارکینگ فعالیت داشته باشید، احتمالاً با این سازه و کاربردهای آن آشنا هستید. پدستال یک بخش بتنی است که میان ستون و فونداسیون قرار می گیرد و به عنوان پایه ای برای انتقال بار عمل می کند. این المان سازه ای می تواند به دلایل مختلفی مورد استفاده قرار گیرد و لازم است مطابق با الزامات فنی ساخت و بازسازی ساختمان طراحی و اجرا شود. در این مقاله به معرفی پدستال، انواع و کاربردهای آن در پروژه های عمرانی می پردازیم.

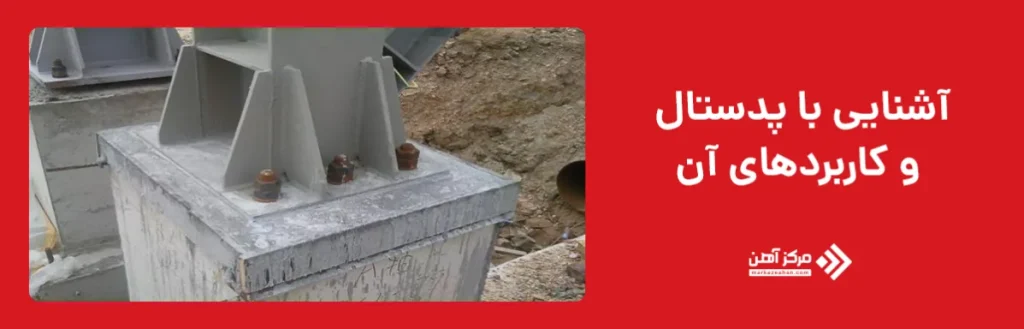

پدستال یک سازه بتنی است که بین ستون و فونداسیون قرار می گیرد و نقش واسطه را ایفا می کند. این سازه روی صفحات زیر ستون نصب می شود و در انواع سازه ها از جمله سازه های فولادی، اسکلت بتنی و سیستم های قوطی کشی کاربرد دارد. وظیفه اصلی پدستال، تقویت ستون و یا تنظیم ارتفاع یک یا چند ستون است.
در ساخت پدستال می توان از آرماتوربندی استفاده کرد، اما در برخی موارد نیز می توان المان پایه ستون را بدون آرماتوربندی در محل مورد نظر قرار داد. طراحی و اجرای پدستال بر اساس ضوابط آیین نامه ACI 318-05 انجام می شود که به طور کامل و دقیق، جزئیات طراحی سازه ای و نحوه اجرای پدستال را مشخص کرده است.
استفاده از پدستال در سازه های مسکونی چندان رایج نیست و بیشتر در پروژه های صنعتی یا خاص کاربرد دارد. در شرایطی که لنگر خمشی در پای ستون کم باشد، پدستال می تواند به راحتی مورد استفاده قرار گیرد. اما اگر مقدار لنگر زیاد باشد، طراحی آن نیازمند دقت بیشتری است و باید از آرماتور مناسب برای تقویت پدستال استفاده شود.
پدستال‌ها در موارد زیر کاربرد دارند:
پدستال معمولا برای حمایت از پایه ستونی و افزایش مقاومت ستون ها استفاده می شود. بسته به شرایط پروژه برای طراحی و اجرای پدستال می توان از مصالح مختلفی استفاده کرد. به عنوان مثال در ساخت سوله با تیرآهن بهتر است از پدستال سوله فلزی استفاده کرد. چرا که به دلیل وزن بالای مصالح آهنی، به پایه های ستون قوی و محکم نیاز داریم. البته در بعضی شرایط هم پدستال های چوبی و بتنی هم استفاده می شوند. در ادامه انواع پدستال به صورت خلاصه معرفی شده اند:
پدستال فلزی: این نوع پدستال دارای مقاومت بالا بوده و از فولاد یا آلومینیوم ساخته شده است.
پدستال بتنی: از بتن ساخته شده و می تواند وزن بالایی را تحمل کند.
پدستال پلاستیکی: ساخته شده از مواد پلاستیکی و برای سطوح داخلی سوله مناسب است.
پدستال چوبی: ساخته شده از چوب هستند و برای کاربرد های خاصی که نیاز به ظاهر زیبا دارند مناسب است.
همچنین طبقه بندی پدستال های سوله بر اساس ارتفاع، اندازه و قابلیت تحمل وزن است.
بهبود ایمنی، بهینه سازی فضا، تنظیم ارتفاع و بهبود کیفیت محصول از جمله ویژگی هایی هستند که پدستال ها دارند و دلیلی برای کاربردهای گسترده آن ها در پروژه های مختلف عمرانی محسوب می شوند. پدستال ها از جمله اجزایی هستند که قابلیت تحمل وزن بالایی در سازه دارند. از دیگر ویژگی های مهم این اجزا می توان به موارد زیر اشاره کرد:

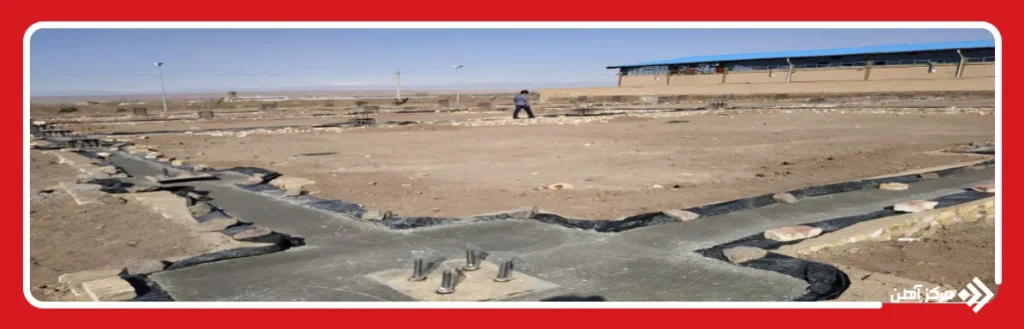

پدستال در سازه های سوله نقش کلیدی دارد، زیرا سوله های صنعتی و انباری معمولاً دارای دهانه های بزرگ و بارهای سنگینی در محل اتصال ستون به فونداسیون هستند. از آنجا که اسکلت سوله ها اغلب فلزی است، پدستال به عنوان یک عضو واسط، وظیفه اتصال صفحه ستون (نصب بیس پلیت) فولادی به فونداسیون بتنی را بر عهده دارد.

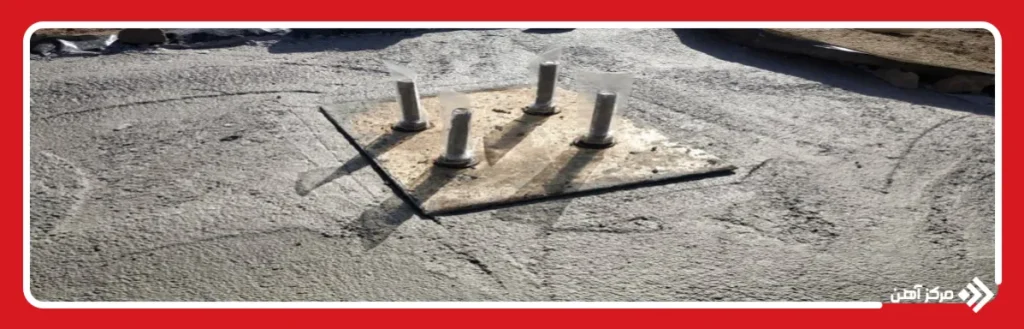

یکی از نکات مهم در طراحی پدستال سوله، نحوه قرارگیری انکربولت ها است. اگر پدستال همزمان با اجرای فونداسیون ساخته شود، انکربولت ها را می توان با طول مهاری استاندارد، مستقیماً در بتن فونداسیون قرار داد. اما اگر پدستال پس از اجرای فونداسیون ساخته شود، لازم است میلگردهای آن به روش کاشت در بتن فونداسیون مهار شوند.
اجرای پدستال، همانند دیگر بخش های سازه، نیازمند تخصص، تجربه و رعایت دقیق استانداردهای اجرایی است. با توجه به قیمت آهن و استفاده گسترده از پدستال های فلزی، رعایت نکات فنی و استانداردها توسط نیروی کار نقش مهمی در به صرفه بودن پروژه و تسریع روند اجرا دارد. در ادامه، نکات مهم مربوط به اجرای پدستال بررسی می شود:
هر سازه در فرآیند طراحی و اجرا، دارای جزئیات متعددی است که باید به درستی پیاده سازی شوند. یکی از مهم ترین آیین نامه ها در این زمینه، ACI 318-05است که به طور کامل الزامات مربوط به اجرای پدستال، ابعاد آن و نحوه آرایش آرماتورها را تشریح کرده است. به طور معمول، پدستال بتنی برای تعدیل تنش های فشاری و افزایش ارتفاع فونداسیون به کار می رود و به گونه ای طراحی می شود که لنگر پای ستون به حداقل برسد. جزئیات کامل پدستال، شامل محل دقیق قرارگیری آرماتورها، ابعاد اجرایی و دتایل اتصالات، در نقشه های طراحی سازه مشخص می شود.
در طراحی پدستال، باید بارهای وارده، شرایط اجرایی، محدودیت های ابعادی، و سایر عوامل مؤثر در نظر گرفته شوند. طراحی دقیق آرماتورها در تمامی بخش‌های مقطع، استفاده از مش های حداقلی برای جلوگیری از خرابی ناشی از فشار ستون، و ارائه جزئیات اجرایی، از جمله مواردی هستند که در دتایل طراحی پدستال باید لحاظ شوند.

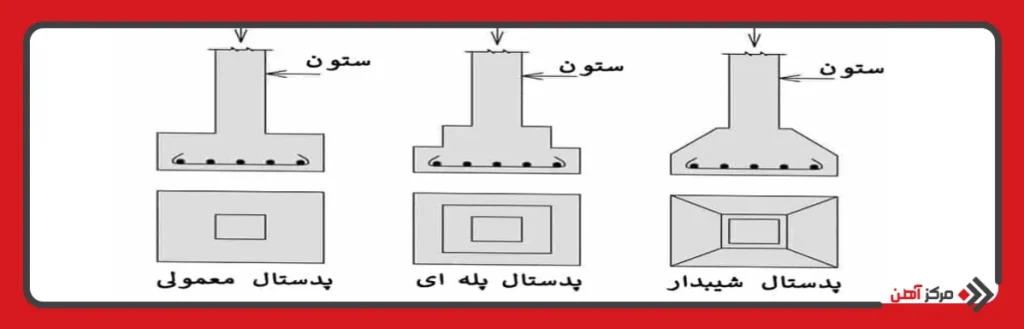

در اغلب موارد، سطح مقطع پدستال، یکنواخت طراحی می شود. اما در برخی پروژه ها، ممکن است مقطع به صورت متغیر باشد؛ به این صورت که در قسمت بالایی سطح کمتری داشته و به تدریج افزایش یابد. در چنین حالتی، لازم است جزئیات مربوط به شیب و نحوه اجرای این نوع مقطع در نقشه ها و طراحی لحاظ شود.
ابعاد پدستال با توجه به نوع سازه، ابعاد ستون و فونداسیون، مقدار بارهای وارده، شرایط محیطی (مانند خورندگی) و الزامات معماری می تواند متفاوت باشد. به طور معمول، طول و عرض پدستال بیشتر از ارتفاع آن است. در اغلب موارد، بیشترین ابعاد طول و عرض حدود ۱ متر و ارتفاع حدود ۳ متر در نظر گرفته می‌شود.
جمع‌بندی
در این مقاله به بررسی مفهوم پدستال، کاربردها و ویژگی های آن در صنعت ساختمان پرداختیم. یکی از نکات مهم در استفاده از پدستال ها، توان تحمل وزن آن‌ها است که باید به دقت مورد ارزیابی قرار گیرد. علاوه بر این، عمق و دقت در نصب پدستال از اهمیت زیادی برخوردار است؛ چرا که نصب نادرست می تواند موجب بر هم خوردن تعادل تجهیزات و در نتیجه بروز خطراتی مانند سقوط آن ها شود. در نهایت، نصب پدستال باید با رعایت دقیق ابعاد و ارتفاع مورد نظر صورت گیرد.
سوالات متداول
پدستال سازه ای بتنی است که بین ستون و فونداسیون قرار می گیرد و وظیفه انتقال بار و تقویت یا تنظیم ارتفاع ستون را بر عهده دارد.
پدستال در ساختمان سازی برای انتقال بار ستون به فونداسیون، تنظیم ارتفاع ستون و افزایش استحکام و پایداری سازه به کار می رود.
پدستال ها دارای مقاومت بالا، قابلیت تحمل بار سنگین، امکان آرماتوربندی، و دقت در ابعاد و نصب برای حفظ تعادل سازه هستند.
