اسکوپ سنگ نما چیست؟ روش های اجرا و انواع آن

اسکوپ سنگ نما یکی از مهم ترین مراحل در اجرای نمای سنگی ساختمان است که نقش اساسی در استحکام و ماندگاری سنگ های نما دارد. در واقع، اسکوپ سنگ نما به فرآیندی گفته می شود که طی آن، سنگ های استفاده شده در نمای ساختمان به صورت مکانیکی یا فلزی به بدنه سازه متصل می شوند تا از جدا شدن یا سقوط آن ها در گذر زمان جلوگیری شود. اهمیت این کار زمانی دو چندان می شود که بدانیم عواملی مانند انقباض و انبساط حرارتی، رطوبت، یا زلزله می تواند باعث جدا شدن سنگ از ملات شود. به همین دلیل، مهندسان سازه همواره تأکید دارند که در اجرای سنگ نما از روش های اصولی اسکوپ کاری سنگ نما استفاده شود تا دوام نما تضمین گردد. در پروژه هایی که نیاز به آهن کشی نمای ساختمان دارند، اتصال سنگ ها به زیرسازی فلزی اهمیت بیشتری پیدا می کند. همچنین آشنایی با انواع نمای ساختمان کمک می کند تا نوع اسکوپ مناسب انتخاب شود؛ زیرا هر سبک نما، ضخامت سنگ و میزان رطوبت متفاوتی دارد.

علاوه بر این، توجه به قیمت آهن و سایر مصالح فلزی در تعیین هزینه نهایی پروژه بی تأثیر نیست. در ادامه، انواع روش های اسکوپ سنگ نما، از جمله اسکوپ پروانه ای، سیمی، فلزی و جوشی را بررسی خواهیم کرد و به نکات اجرایی و ضوابط استاندارد نصب آن ها می پردازیم تا بهترین روش برای هر نوع سنگ و شرایط اقلیمی مشخص شود.

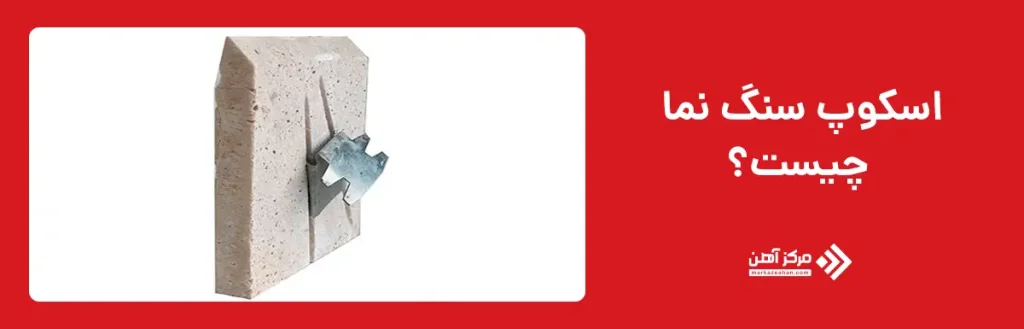

اسکوپ سنگ نما چیست؟

وقتی می پرسیم اسکوپ سنگ چیست یا اسکوپ در ساختمان چیست، در واقع منظور شناخت یکی از مهم ترین روش های افزایش پایداری سنگ و اجرای ایمن اسکوپ نما در ساختمان است. اسکوپ سنگ نما به زبان ساده یعنی ایجاد اتصال مکانیکی میان سنگ و بدنه ساختمان به طوری که خطر جدا شدن یا سقوط سنگ در آینده به صفر برسد. این اتصال معمولاً با استفاده از قطعات فلزی، سیم گالوانیزه، قلاب، پروانه یا جوشکاری انجام می شود تا سنگ به صورت ایمن روی دیوار مهار گردد. در نماهایی که ارتفاع زیاد است یا در مناطقی با رطوبت بالا، اسکوپ برای سنگ نما نه تنها توصیه، بلکه الزامی است.

هدف اصلی از اجرای اسکوپ کاری سنگ نما، افزایش چسبندگی بین ملات و پشت سنگ است. در این روش، شیارهایی پشت سنگ ایجاد شده و با استفاده از سیم اسکوپ سنگ نما یا قلاب فلزی، سنگ به زیرکار متصل می شود. بسته به نوع سنگ، ضخامت و شرایط اقلیمی، روش های مختلفی برای اسکوپ زدن سنگ نما وجود دارد. رعایت نحوه صحیح اسکوپ سنگ نما باعث می شود نیروهای کششی و فشاری به صورت متعادل بین دیوار و سنگ تقسیم شود.

در ساختمان های امروزی که زیبایی، دوام و ایمنی در اولویت هستند، اجرای اصولی اسکوپ سنگ نمای ساختمان یکی از پایه های فنی مهم محسوب می شود. با شناخت درست از عملکرد، مصالح و ضوابط اجرایی، می توان عمر مفید نما را تا چندین دهه افزایش داد.

چرا اسکوپ سنگ نما ضروری است؟

اسکوپ سنگ نما به این دلیل ضروری است که اتصال سنگ تنها با ملات، به ویژه در نمای خارجی ساختمان، همیشه ایمنی کافی ایجاد نمی کند. تغییرات دما، نفوذ رطوبت، لرزش های سازه، نشست ساختمان، وزش باد و وزن خود سنگ می توانند در طول زمان باعث کاهش چسبندگی ملات شوند. در چنین شرایطی، وجود یک اتصال مکانیکی میان سنگ و زیرکار مانع جدا شدن یا سقوط قطعات نما می شود. اهمیت این موضوع در ساختمان های مرتفع، سنگ های سنگین و نماهایی که در معرض شرایط جوی شدید قرار دارند بیشتر است.

اجرای صحیح اسکوپ نمای ساختمان باعث می شود نیروهای واردشده به سنگ بهتر به زیرسازی یا ملات منتقل شوند و احتمال لق شدن سنگ کاهش یابد. به همین دلیل، اسکوپ تنها یک روش کمکی برای نصب سنگ نیست، بلکه یکی از مراحل مهم در افزایش ایمنی و دوام نمای سنگی محسوب می شود. البته اسكوپ كردن سنگ نما باید بر اساس جنس، ابعاد و وزن سنگ، نوع زیرسازی و شرایط محیطی انجام شود.

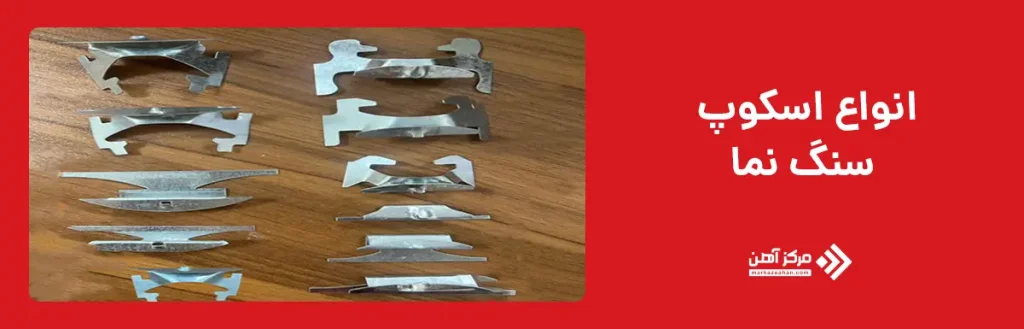

انواع اسکوپ سنگ نما

برای درک کامل موضوع، شناخت انواع اسکوپ سنگ نما ضروری است. هر نوع از این روش ها بسته به جنس سنگ، نوع ملات، شرایط آب و هوایی و ارتفاع ساختمان انتخاب می شود. در واقع، هیچ روش یکسانی برای همه پروژه ها وجود ندارد و مهندس ناظر باید بر اساس روشهای اسکوپ سنگ نما، بهترین گزینه را تعیین کند.

انواع اصلی اسکوپ سنگ نما شامل روش های سیمی، فلزی، پروانه ای و جوشی است و انتخاب میان اسکوپ سیمی یا پروانه ای و سایر روش ها باید بر اساس جنس سنگ و شرایط اجرا انجام شود. مثلاً اسکوپ سنگ نما با سیم بیشتر برای سنگ های سبک تر مانند تراورتن به کار می رود و در مقابل، اسکوپ فلزی سنگ نما برای سنگ های ضخیم تر یا نماهای مرتفع مناسب تر است. در پروژه هایی که زیبایی سطح نهایی اهمیت دارد، از اسکوپ پروانه ای سنگ نما استفاده می شود چون اتصال در پشت سنگ پنهان می ماند.

انتخاب نوع اسکوپ، علاوه بر شرایط فنی، به قیمت اسکوپ سنگ نما نیز وابسته است. در ساختمان هایی با بودجه محدود، استفاده از روش سیمی یا مفتولی می تواند مقرون به صرفه تر باشد، در حالی که برای پروژه های لوکس، روش های فلزی و جوشی ترجیح داده می شوند. همچنین باید الزامات اسکوپ سنگ نما مانند مقاومت در برابر رطوبت، لرزش و فشار باد رعایت گردد. توجه به نوع کاربری و شرایط اسکوپ در سنگ نما، کمک می ‌کند تا ایمن ‌ترین و بهترین اسکوپ برای سنگ نما انتخاب شود و طول عمر نما به حداکثر برسد. در ادامه، هر کدام از این روش ها را با جزئیات فنی و اجرایی بررسی خواهیم کرد تا بتوان بهترین روش اسکوپ سنگ نما را بر اساس شرایط پروژه انتخاب نمود.

جدول مقایسه انواع اسکوپ سنگ نما

نوع اسکوپ سنگ نما	جنس و ابزار مورد استفاده	نحوه اتصال	موارد کاربرد	مزایا	معایب
اسکوپ سیمی یا مفتولی	سیم گالوانیزه یا مفتول مقاوم در برابر خوردگی	قرارگیری سیم در شیار پشت سنگ و درگیری آن با ملات	برخی سنگ های پلاک مانند تراورتن و مرمریت	هزینه پایین، اجرای ساده، سرعت مناسب	احتمال خوردگی مفتول نامرغوب، وابستگی زیاد به شیارزنی و اجرای صحیح
اسکوپ دو پایه	بست فلزی دو پایه از ورق گالوانیزه یا استیل	قرارگیری بست در پشت سنگ و درگیری دو پایه با ملات	سنگ های نما با ابعاد و وزن متناسب	نصب نسبتا ساده، درگیری مناسب با ملات، استحکام مطلوب	نیاز به انتخاب صحیح ابعاد بست و نصب دقیق
اسکوپ چهار پایه	بست فلزی چهار پایه از ورق گالوانیزه یا استیل	درگیری چهار پایه فلزی با ملات پشت سنگ	قطعات سنگی با ابعاد یا شرایط اجرایی متفاوت	سطح درگیری بیشتر با ملات، پایداری و گیرایی مناسب	قیمت بیشتر از نوع دو پایه و نیاز به اجرای دقیق
اسکوپ پروانه ای	قطعه فلزی پروانه ای از جنس گالوانیزه یا استیل	قرارگیری در شیار پشت سنگ و درگیری بال های اسکوپ با ملات	انواع سنگ نما، به ویژه در اجراهایی که اتصال دقیق اهمیت دارد	درگیری مناسب با ملات، نصب متداول، دوام مناسب	نیاز به شیارزنی دقیق و احتمال آسیب به سنگ در اجرای نادرست
اسکوپ Z شکل	بست فلزی خم شده به شکل Z، معمولا از استیل یا فلز مقاوم در برابر خوردگی	یک بخش در شیار سنگ قرار می گیرد و بخش دیگر با ملات یا زیرسازی درگیر می شود	مهار مکانیکی سنگ های نما در سیستم های متناسب با این نوع بست	اتصال مکانیکی مناسب، فرم ساده، گیرایی مطلوب	نیاز به شیارزنی دقیق و انتخاب ابعاد مناسب متناسب با سنگ
اسکوپ جوشی	قلاب، نبشی یا قطعات فلزی متصل شده به زیرسازی با جوش	اتصال قطعه فلزی به شاسی و مهار سنگ به زیرسازی	سنگ های سنگین، نماهای مرتفع و پروژه های دارای شاسی فلزی	استحکام بالا، امکان اتصال مستقیم به زیرسازی و تنظیم محل نصب	هزینه و زمان اجرای بیشتر، نیاز به جوشکار متخصص و محافظت در برابر خوردگی

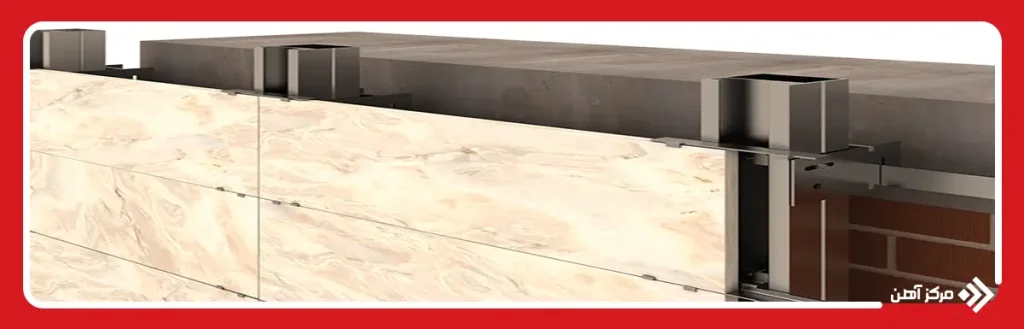

اسکوپ سیمی یا مفتولی

اسکوپ سیمی یا مفتولی یکی از روش های رایج و مقرون به صرفه برای مهار سنگ نما است. در این روش معمولا از سیم گالوانیزه یا مفتول مقاوم برای ایجاد اتصال بهتر بین پشت سنگ و ملات استفاده می شود. ابتدا با دستگاه فرز، شیارهایی در پشت سنگ ایجاد می کنند و سپس سیم یا مفتول را به شکل مناسب درون شیارها قرار می دهند. پس از نصب سنگ، بخشی از سیم در ملات پشت سنگ قرار می گیرد و به افزایش گیرایی و کاهش احتمال جدا شدن سنگ کمک می کند. اجرای صحیح زیرسازی و آهن کشی نمای ساختمان نیز در ایمنی کلی نما اهمیت زیادی دارد.

این روش برای اسکوپ برخی سنگ های پلاک مانند تراورتن و مرمریت قابل استفاده است، اما نحوه اجرا باید متناسب با جنس، ضخامت، ابعاد و وزن سنگ انتخاب شود. از مزایای اسکوپ سنگ نما با مفتول می توان به هزینه نسبتا پایین، اجرای ساده و سرعت مناسب اشاره کرد. با این حال، استفاده از سیم نامرغوب یا مستعد خوردگی، به ویژه در محیط های مرطوب، می تواند دوام اتصال را کاهش دهد. به همین دلیل استفاده از مفتول مقاوم در برابر خوردگی و اجرای صحیح شیارها اهمیت زیادی دارد. با توجه به قیمت آهن و هزینه سایر اتصالات فلزی، اسکوپ سیمی همچنان یکی از روش های اقتصادی برای مهار سنگ نما محسوب می شود.

اسکوپ دو پایه و چهار پایه

اسکوپ دو پایه و چهار پایه از انواع بست های فلزی مورد استفاده برای مهار سنگ نما هستند که با ایجاد درگیری میان سنگ و ملات پشت آن، احتمال جدا شدن و سقوط سنگ را کاهش می دهند. این اسکوپ ها معمولا از ورق فلزی مقاوم ساخته می شوند و متناسب با ابعاد، ضخامت و شرایط نصب سنگ انتخاب می شوند. پایه های اسکوپ پس از نصب با ملات پشت سنگ درگیر می شوند و اتصال مکانیکی مطمئن تری میان سنگ و ملات ایجاد می کنند. انتخاب تعداد پایه و نحوه نصب باید با توجه به ابعاد و وزن قطعه سنگ و شرایط اجرایی نما انجام شود.


در اسکوپ دو پایه، قطعه فلزی دارای دو بال یا پایه است که پس از نصب در پشت سنگ، درون ملات قرار می گیرد و باعث افزایش درگیری سنگ با ملات می شود. اسکوپ چهار پایه سطح درگیری بیشتری با ملات ایجاد می کند و می تواند برای قطعات سنگی با ابعاد یا شرایط اجرایی متفاوت مورد استفاده قرار گیرد. در هر دو روش، نصب صحیح اسکوپ و قرارگیری مناسب پایه ها در ملات اهمیت زیادی در عملکرد اتصال دارد. از مهم ترین مزایای این روش می توان به استحکام فوق العاده، عمر طولانی و مقاومت در برابر زلزله اشاره کرد. البته باید در نظر داشت که قیمت اسکوپ سنگ نما در روش فلزی بیشتر از سایر روش ها است، زیرا از فولاد ضد زنگ یا ورق گالوانیزه استفاده می شود. با این حال، دوام بالا و ایمنی این سیستم، هزینه اولیه را در طول زمان جبران می کند.

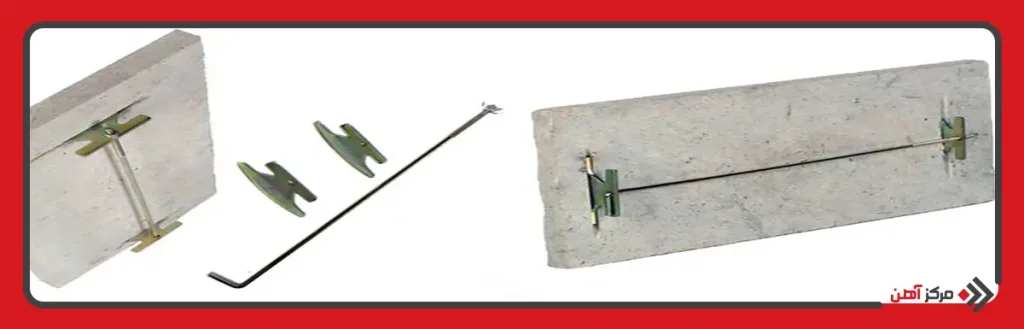

اسکوپ پروانه ای سنگ نما

برای پاسخ به این سوال که اسکوپ پروانه ای چیست، می توان گفت این نوع اسکوپ یکی از روش های دقیق اتصال مکانیکی سنگ به نمای ساختمان است که با استفاده از قطعه فلزی مخصوص در پشت سنگ اجرا می شود. این نوع اسکوپ از یک قطعه فلزی تشکیل شده که به صورت پروانه ای طراحی شده و بال های آن در پشت سنگ باز می شوند. ساختار خاص این ابزار باعث توزیع مناسب نیروی واردشده به سنگ می شود و رعایت صحیح نحوه نصب اسکوپ پروانه ای نیز نقش مهمی در عملکرد و دوام اتصال دارد. در پروژه هایی که ظرافت، تمیزی و دوام بالا اهمیت دارد، استفاده از اسکوپ پروانه ای سنگ نما یا همان اسکوپ سنگ نما پروانه ای بهترین گزینه محسوب می شود.

در طریقه نصب اسکوپ پروانه ای ابتدا شیار یا محل مناسبی در پشت سنگ ایجاد می شود، سپس قطعه فلزی در آن قرار گرفته و با روش مناسب تثبیت می گردد. بعد از نصب، قطعه مانند پروانه باز شده و سنگ را از داخل قفل می کند. این مدل برای اسکوپ سنگ نمای ساختمان هایی که در معرض رطوبت یا باد شدید قرار دارند بسیار مناسب است. مزیت اصلی اسکوپ پروانه ای در این است که هیچ بخش قابل مشاهده ای از آن در سطح بیرونی سنگ دیده نمی شود و ظاهری یک دست به نما می دهد. همچنین با رعایت ضوابط اسکوپ سنگ نما می توان عمر مفید آن را تا چند دهه افزایش داد. اگر چه قیمت اسکوپ سنگ نما در این مدل کمی بالاتر است، اما دوام و زیبایی بیشتر آن، ارزش سرمایه گذاری را دارد.

اسکوپ Z شکل

اسکوپ Z شکل یکی از انواع بست های فلزی برای مهار مکانیکی سنگ نما است که به دلیل فرم شبیه حرف Z، بخشی از آن داخل شیار ایجادشده در پشت یا لبه سنگ قرار می گیرد و بخش دیگر با ملات یا زیرسازی پشت نما درگیر می شود. این نوع اتصال باعث افزایش گیرایی سنگ و کاهش احتمال جدا شدن آن از سطح نما می شود. در برخی سیستم های مهار سنگ، انکرهای Z شکل برای تثبیت پنل های سنگی نیز مورد استفاده قرار می گیرند و ابعاد و فاصله بست ها باید متناسب با مشخصات سنگ و طراحی اتصال تعیین شود.

برای اجرای اسکوپ Z شکل ابتدا شیار مناسبی با ابزار مخصوص در سنگ ایجاد شده و سپس قطعه فلزی در محل شیار قرار می گیرد. بخش آزاد اسکوپ هنگام اجرای نما با ملات پشت سنگ درگیر می شود و یک اتصال مکانیکی ایجاد می کند. انتخاب جنس مقاوم در برابر خوردگی، ایجاد شیار با عمق و محل مناسب و نصب دقیق قطعه اهمیت زیادی دارد؛ زیرا شیارزنی نامناسب می تواند به لبه سنگ آسیب وارد کند. کاربرد این نوع اسکوپ باید با توجه به ابعاد، ضخامت و وزن سنگ و همچنین روش اجرای نما تعیین شود.

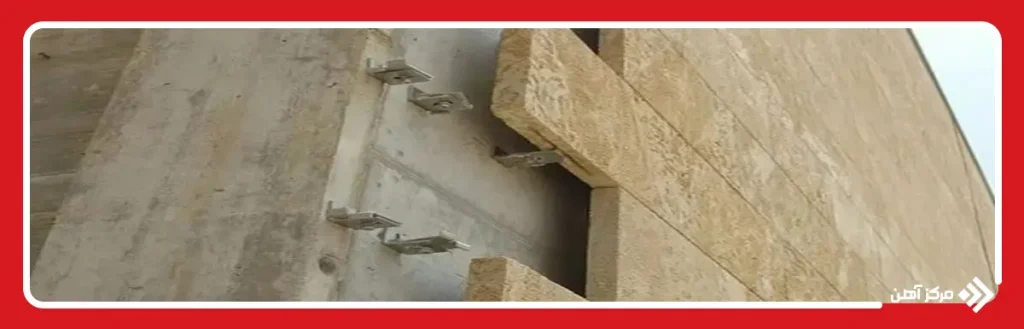

اسکوپ جوشی برای سنگ نما

اسکوپ جوشی برای سنگ نما یکی از مقاوم ترین و اصولی ترین روش ها برای مهار سنگ در ساختمان های مرتفع و پروژه های لوکس است. در این روش، اتصالات فلزی مانند قلاب، نبشی یا میلگرد به وسیله جوشکاری مستقیم به شاسی فلزی یا سازه زیرکار متصل می شوند. سپس سنگ با رعایت نحوه صحیح اسکوپ سنگ نما روی این نقاط جوش داده شده نصب می گردد. این سیستم به دلیل استحکام بالا، به ویژه در برابر نیروهای جانبی مانند زلزله یا باد شدید، بسیار مطمئن است و معمولاً برای سنگ های ضخیم، گرانیت یا مرمر استفاده می شود.

در اجرای اسکوپ جوشی سنگ نما، دقت در کیفیت جوشکاری و استفاده از ورق یا میلگرد ضد زنگ اهمیت بالایی دارد. هر گونه خطا در جوش می تواند باعث انتقال نامناسب نیرو و در نتیجه شکست سنگ شود. همچنین باید توجه داشت که تمام نقاط جوش باید با ضد زنگ پوشش داده شوند تا از خوردگی جلوگیری شود. از مزایای اصلی این روش می توان به طول عمر بالا، استحکام بی نظیر و قابلیت تنظیم دقیق محل سنگ اشاره کرد. البته، به دلیل نیاز به نیروی متخصص و تجهیزات جوش، قیمت اسکوپ سنگ نما در این روش بیشتر از انواع سیمی یا پروانه ای است. با این حال، در ساختمان های شاخص شهری، این روش بهترین گزینه برای اسکوپ اصولی سنگ نما محسوب می شود.

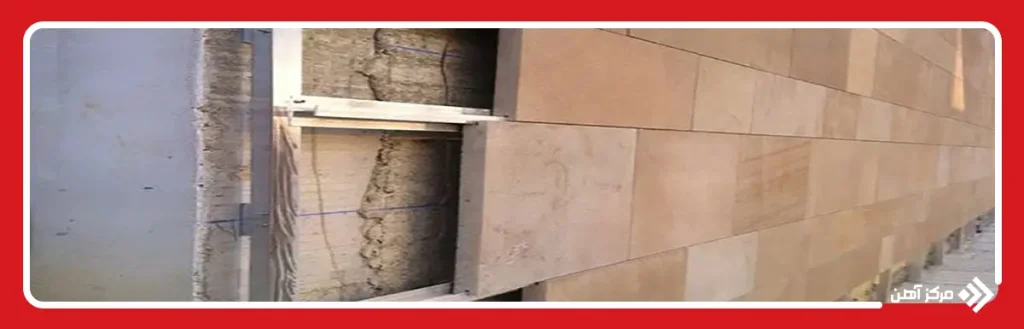

بهترین روش اسکوپ سنگ نما کدام است؟

انتخاب بهترین روش اسکوپ سنگ نما، همانند انتخاب بهترین سنگ نمای ساختمان، به جنس سنگ، شرایط آب و هوایی، ارتفاع بنا و نوع سیستم اجرایی بستگی دارد. هیچ روش واحدی برای تمام پروژه ها ایده آل نیست؛ بلکه باید با توجه به ضوابط فنی و الزامات اجرایی تصمیم گیری شود. برای مثال، در مناطق خشک و کم باران، روش اسکوپ سنگ نما با سیم می تواند انتخابی اقتصادی و مناسب باشد، اما در مناطق مرطوب یا ساحلی، به دلیل احتمال زنگ زدگی، استفاده از اسکوپ پروانه ای سنگ نما یا اسکوپ فلزی ضد زنگ توصیه می شود.

از دید مهندسی سازه، اسکوپ جوشی بیشترین مقاومت را در برابر تنش های ناشی از نشست، زلزله و انبساط حرارتی دارد. با این حال، اجرای آن به مهارت بالا و تجهیزات خاص نیاز دارد. معیار دیگر در انتخاب روش مناسب، قیمت اسکوپ سنگ نما است که بسته به متریال و نوع اتصال متفاوت است.

در ساختمان هایی که دارای آهن کشی نمای ساختمان قوی هستند، معمولاً از اسکوپ های فلزی یا جوشی استفاده می شود تا سنگ ها به طور کامل با سازه درگیر شوند. در مقابل، در ساختمان های معمولی تر، روش های سیمی و پروانه ای کاربرد بیشتری دارند. بنابراین، بهترین روش زمانی حاصل می شود که میان ایمنی، زیبایی، دوام و هزینه تعادل برقرار گردد و اصول اجرای اسکوپ سنگ نما به صورت کامل رعایت شود.

نکات اجرایی مهم در اسکوپ سنگ نما

در اجرای صحیح اسکوپ سنگ نما، رعایت نکات اجرایی بسیار مهم است زیرا کوچک ترین خطا می تواند موجب ترک خوردن، لق شدن یا سقوط سنگ در آینده شود. اولین نکته، انتخاب نوع مناسب اسکوپ بر اساس وزن و نوع سنگ است. برای سنگ های متخلخل مانند تراورتن، اسکوپ سنگ نما با سیم بهترین گزینه است، اما برای سنگ های سخت تر مانند گرانیت یا مرمر، روش های فلزی یا جوشی توصیه می شود.

یکی از اصول کلیدی در اجرای اسکوپ سنگ نما، ایجاد شیار دقیق در پشت سنگ با زاویه و عمق استاندارد است. اگر شیار کم عمق باشد، سیم یا قلاب به درستی درگیر نمی شود و چسبندگی از بین می رود. همچنین باید از سیم اسکوپ سنگ نما گالوانیزه یا استیل استفاده کرد تا در برابر زنگ زدگی مقاوم باشد. هنگام کار با ملات، لازم است سیم یا قلاب کاملاً در ملات غوطه ور شده و هیچ فضای خالی باقی نماند.

نکته مهم دیگر، توجه به فاصله اسکوپ سنگ نما است؛ این فاصله باید بر اساس ابعاد سنگ تنظیم شود و معمولاً برای هر سنگ دو عدد اسکوپ در بالا و پایین در نظر گرفته می شود. رعایت این جزئیات باعث افزایش ایمنی و طول عمر نما خواهد شد و از هزینه های تعمیر و خطرات احتمالی جلوگیری می کند.

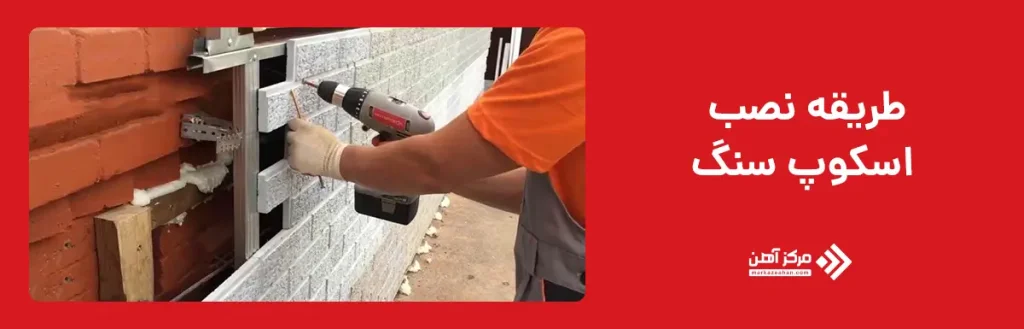

طریقه نصب اسکوپ سنگ چگونه است؟

طریقه نصب اسکوپ سنگ فرآیندی فنی است و روش اسکوپ زدن سنگ باید با توجه به نوع اتصال، جنس سنگ و شرایط زیرسازی انتخاب شود تا سنگ به صورت ایمن روی نما باقی بماند. در ابتدا، پشت سنگ با دستگاه فرز شیار می خورد؛ این شیارها معمولاً به عمق ۴ تا ۶ میلی متر ایجاد می شوند تا محل درگیری سیم اسکوپ سنگ نما یا قلاب فراهم شود. سپس، بسته به نوع روش انتخابی، سیم، پروانه یا قطعه فلزی درون شیار جای گذاری و با چسب سنگ یا ملات مخصوص محکم می گردد.

در مرحله بعد، سنگ به سطح زیرکار منتقل می شود. در ساختمان هایی که دارای آهن کشی نمای ساختمان هستند، اتصال اسکوپ به شاسی فلزی با سیم یا جوش انجام می شود. در غیر این صورت، انتهای سیم یا قلاب در ملات دیوار مدفون شده و بعد از خشک شدن ملات، اتصال کاملاً محکم می گردد. در روش اسکوپ پروانه ای سنگ نما، قطعه فلزی درون حفره تعبیه شده در پشت سنگ باز می شود و سنگ را از داخل قفل می کند. در تمام مراحل نحوه اسکوپ زدن سنگ نما، باید از تراز بودن سنگ ها اطمینان حاصل کرد. همچنین استفاده از ملات با چسبندگی بالا و جلوگیری از نفوذ آب بین اتصالات ضروری است. اجرای دقیق اسکوپ برای سنگ نما موجب افزایش ایمنی و دوام طولانی مدت نمای ساختمان خواهد شد.

در فرآیند نصب سنگ نما با اسکوپ باید دقت شود که پشت سنگ کاملاً تمیز و خشک باشد تا چسب یا ملات به ‌درستی عمل کند. همچنین بررسی کیفیت اسکوپ پشت سنگ نما پیش از نصب اهمیت زیادی دارد؛ هر گونه زنگ ‌زدگی یا تغییر شکل در قطعات فلزی می ‌تواند باعث کاهش دوام اتصال شود. در پروژه‌ هایی که از اسکوپ سیمی سنگ نما استفاده می ‌شود، لازم است دو سر سیم به ‌صورت ضربدری در ملات محکم شوند تا در برابر نیروهای کششی مقاوم بمانند. اجرای صحیح و دقیق اجرای سنگ نما با اسکوپ به معنای ایجاد هماهنگی کامل بین مصالح، روش نصب و نیروی انسانی ماهر است.

در نهایت، رعایت اصول فنی در نحوه اسکوپ سنگ نما و کنترل جزئیات در تمامی مراحل، از شیارزنی تا تثبیت نهایی سنگ، نقش تعیین‌ کننده ‌ای در ماندگاری نما دارد. هر پیمانکار باید با تسلط کامل بر طریقه اسکوپ زدن سنگ، تمامی مراحل نصب را بر اساس استانداردهای مهندسی انجام دهد تا نما علاوه بر زیبایی، از ایمنی و دوام بالایی برخوردار باشد.

شیار زدن پشت سنگ

اگر بخواهیم بدانیم اسکوپ در سنگ کاری چیست، باید گفت در فرآیند اسکوپ سنگ کاری ابتدا پشت سنگ برای قرارگیری سیم، قلاب یا قطعه فلزی آماده و در بسیاری از روش ها شیارزنی می شود. شیار باید به گونه ای ایجاد شود که قطعه اسکوپ بتواند به خوبی با سنگ درگیر شود، بدون آنکه ضخامت یا مقاومت سنگ به شکل قابل توجهی کاهش پیدا کند. ایجاد شیار بیش از حد عمیق می تواند احتمال ترک خوردن یا شکستن سنگ را افزایش دهد و شیار کم عمق نیز ممکن است اتصال مناسبی ایجاد نکند.

محل ایجاد شیار نیز اهمیت زیادی دارد و باید با توجه به ابعاد سنگ و نوع اسکوپ انتخاب شود. سطح پشت سنگ پیش از شیارزنی باید از آلودگی، گرد و غبار و ذرات سست پاک شود. استفاده از ابزار مناسب و اجرای دقیق این مرحله، تاثیر مستقیمی بر کیفیت اتصال مکانیکی و ایمنی نهایی سنگ نما دارد.

قرار دادن سیم یا قطعه اسکوپ

پس از ایجاد شیار، سیم یا قطعه مخصوص اسکوپ در محل تعیین شده قرار می گیرد. نوع اتصال می تواند شامل سیم گالوانیزه، قطعات فلزی، اسکوپ پروانه ای یا سایر اتصالات مکانیکی باشد. انتخاب قطعه مناسب باید با توجه به وزن و جنس سنگ انجام شود؛ زیرا یک اتصال ضعیف برای سنگ های بزرگ یا سنگین نمی تواند مقاومت لازم را ایجاد کند.

قطعه اسکوپ باید به طور کامل در شیار درگیر شود و حرکت آزاد یا لق شدگی نداشته باشد. در روش سیمی نیز سیم باید به شکلی بسته شود که هنگام ملات ریزی از محل خود خارج نشود. استفاده از فلزات مقاوم در برابر خوردگی اهمیت زیادی دارد، زیرا زنگ زدگی تدریجی اتصال می تواند ظرفیت نگهداری سنگ را کاهش دهد. اجرای دقیق این مرحله باعث ایجاد ارتباط مناسب میان سنگ، ملات و زیرسازی ساختمان می شود.

تثبیت اسکوپ

در مرحله اسکوپ کردن سنگ، پس از قرار گرفتن سیم یا قطعه فلزی در شیار، اتصال باید به گونه ای تثبیت شود که هنگام جابه جایی یا ملات ریزی تغییر موقعیت ندهد. روش تثبیت به نوع اسکوپ بستگی دارد و ممکن است با استفاده از چسب مناسب، ملات، سیم بندی یا اتصال به زیرسازی فلزی انجام شود. هدف اصلی این مرحله، ایجاد یک اتصال پایدار میان سنگ و قطعه اسکوپ است.

در زمان تثبیت باید بررسی شود که قطعه فلزی فشار موضعی زیادی به سنگ وارد نکند؛ زیرا چنین فشاری می تواند در آینده باعث ترک خوردگی شود. همچنین استفاده از قطعات خورده شده، زنگ زده یا تغییر شکل یافته مناسب نیست. پیش از نصب نهایی، استحکام اسکوپ باید کنترل شود تا از قرارگیری صحیح آن در شیار اطمینان حاصل شود. هرچه این مرحله با دقت بیشتری انجام شود، احتمال جدا شدن سنگ از نما در طول زمان کاهش پیدا می کند.

نصب سنگ و ملات ریزی

پس از آماده شدن اسکوپ، سنگ در محل تعیین شده روی نما قرار می گیرد و تراز و موقعیت آن تنظیم می شود. سپس ملات پشت سنگ ریخته می شود تا فضای میان سنگ و سطح زیرکار به شکل مناسب پر شود. در این مرحله باید اطمینان حاصل شود که ملات به اطراف قطعه اسکوپ نفوذ کرده و اتصال مناسبی میان سنگ و زیرسازی ایجاد می کند. باقی ماندن فضای خالی پشت سنگ می تواند مقاومت اتصال را کاهش دهد.

در نماهایی که دارای زیرسازی فلزی هستند، قطعه اسکوپ ممکن است مستقیما یا از طریق اتصال واسط به شاسی نما متصل شود. هنگام نصب باید از وارد شدن ضربه شدید به سنگ یا جابه جایی اسکوپ جلوگیری شود. پس از گیرش ملات نیز کنترل نهایی تراز، بندها و پایداری سنگ اهمیت دارد. ترکیب مناسب اتصال مکانیکی و ملات، ایمنی و دوام بیشتری برای نمای سنگی ایجاد می کند.

چه سنگ هایی نیاز به اسکوپ دارند؟

به طور کلی، هر سنگی که در نمای خارجی ساختمان به صورت قائم نصب می شود و جدا شدن آن می تواند خطر سقوط ایجاد کند، باید از نظر نیاز به مهار مکانیکی بررسی شود. میزان ضرورت اسکوپ به عواملی مانند ابعاد و وزن سنگ، ارتفاع نصب، نوع زیرسازی، میزان جذب آب، شرایط آب و هوایی و روش نصب بستگی دارد. سنگ های بزرگ و سنگین، قطعات نصب شده در ارتفاع و سنگ هایی که سطح پشت آنها چسبندگی مناسبی با ملات ندارد، حساسیت بیشتری دارند.

سنگ هایی مانند گرانیت به دلیل جذب آب کم و سطح نسبتا متراکم، معمولا نیاز بیشتری به اتصال مکانیکی مطمئن دارند. سنگ های تراورتن نیز با وجود تخلخل مناسب برای درگیری با ملات، در نمای خارجی باید متناسب با شرایط پروژه مهار شوند. مرمر، مرمریت و سایر سنگ های نما نیز در صورت نصب در ارتفاع یا استفاده در قطعات بزرگ باید از نظر اسکوپ بررسی شوند. بنابراین نمی توان تنها بر اساس نام سنگ تصمیم گرفت؛ ابعاد قطعه، محل نصب و سیستم اجرای نما نیز در انتخاب روش اسکوپ تاثیر مستقیم دارند.

ضوابط اسکوپ سنگ در مقررات ملی ساختمان

بررسی ضوابط اسکوپ سنگ در مقررات ملی ساختمان و رعایت الزامات فنی و ایمنی مربوط به اجرای نمای سنگی، نقش مهمی در کاهش خطر جدا شدن قطعات نما دارد. طبق آیین نامه های ساختمانی ایران و دستور العمل های سازمان نظام مهندسی، تمام سنگ هایی که در ارتفاع بیش از ۱.۵ متر از سطح زمین نصب می شوند، باید به روش مکانیکی مانند اسکوپ مهار شوند. هدف از این ضوابط و مقررات مرتبط با قانون افتادن سنگ نمای ساختمان، کاهش خطر جدا شدن قطعات نما در اثر ضعف اجرا، تغییرات حرارتی یا حرکات سازه است.

از جمله مهم ترین الزامات می توان به انتخاب جنس مناسب اتصال اشاره کرد. استفاده از اسکوپ فلزی سنگ نما از نوع استیل ضد زنگ یا گالوانیزه الزامی است تا در برابر رطوبت و خوردگی مقاوم باشد. همچنین، فاصله اسکوپ سنگ نما باید متناسب با ابعاد سنگ تنظیم شود؛ برای هر سنگ با طول بیش از ۴۰ سانتی متر، حداقل دو عدد اسکوپ لازم است.

در بخش اجرایی، باید برای هر مجری به صورت دقیق مشخص شود که اسکوپ سنگ نما چیست تا از بروز اشتباه جلوگیری شود. نحوه جای گذاری، عمق شیار، نوع ملات و زاویه اتصال همگی باید طبق قانون اسکوپ سنگ نما رعایت گردد. عدم رعایت این استانداردها می تواند منجر به شکستن سنگ یا حتی سقوط آن شود. اجرای اصولی اسکوپ کاری سنگ نما تضمین کننده ایمنی و طول عمر نما در طول سالیان است.

اشتباهات رایج در اجرای اسکوپ

در فرآیند اجرای اسکوپ سنگ نما، برخی خطاهای اجرایی می توانند علت شل شدن و افتادن سنگ نما باشند و در نهایت استحکام اتصال را کاهش دهند. اولین و شایع ترین اشتباه، استفاده از سیم های بی کیفیت یا غیر گالوانیزه است. این سیم ها در معرض رطوبت دچار زنگ زدگی شده و اتصال مکانیکی سنگ را از بین می برند. دومین خطا، عمق نامناسب شیار پشت سنگ است. اگر شیار کم عمق باشد، اسکوپ سنگ نما با سیم به درستی درگیر نمی شود و در نتیجه، چسبندگی کاهش می یابد.

اشتباه دیگر، بی توجهی به فاصله اسکوپ سنگ نما است. گاهی مجریان فاصله زیادی بین نقاط اسکوپ قرار می دهند و همین موضوع باعث ایجاد تمرکز تنش و ترک در سنگ می شود. همچنین در برخی پروژه ها، استفاده از ملات ضعیف یا بدون افزودنی های چسب زا، یکی از دلایل جدا شدن سنگ ها است. عدم توجه به تراز بودن سنگ در هنگام نصب و پر نکردن فضای پشت آن با ملات نیز از دیگر خطاهای رایج است.

در بسیاری از ساختمان ها مشاهده می شود که عدم اسکوپ سنگ نما در بخش های کوچک یا قطعات تزئینی باعث افتادن سنگ در مدت کوتاه می شود. رعایت اصول صحیح اسکوپ سنگ نما و آموزش نیروهای اجرایی، مهم ترین راه پیشگیری از این مشکلات است؛ ضمن اینکه عبارت اسکوب سنگ نیز گاهی به اشتباه به جای اسکوپ سنگ جستجو یا نوشته می شود.

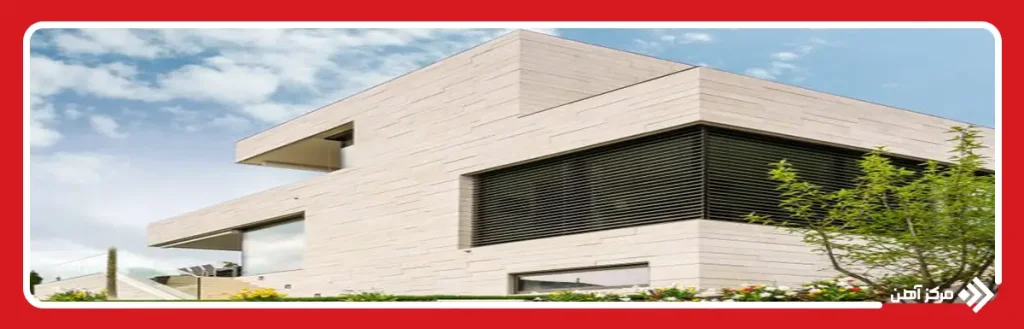

عوامل مؤثر بر قیمت اسکوپ سنگ نما

قیمت اسکوپ سنگ نما یکی از دغدغه های اصلی پیمانکاران و کارفرمایان در پروژه های ساختمانی است. این هزینه بسته به نوع اسکوپ، جنس متریال، ارتفاع ساختمان و شرایط اجرایی متفاوت است. انتخاب نادرست متریال می تواند هم هزینه را افزایش دهد و هم دوام نما را کاهش دهد. آگاهی از عوامل تعیین کننده قیمت، به تصمیم گیری هوشمندانه تر در زمان برآورد هزینه ها کمک می کند. در ادامه مهم ترین عوامل مؤثر بر لیست قیمت اسکوپ سنگ نما را بررسی می کنیم:

• نوع روش اجرا: روش های فلزی و جوشی معمولاً گران تر از اسکوپ سنگ نما با سیم یا پروانه ای هستند، چون نیاز به تجهیزات و نیروی متخصص دارند.
• جنس مصالح مصرفی: استفاده از فولاد ضد زنگ، ورق گالوانیزه یا سیم استیل تأثیر مستقیمی بر قیمت سیم اسکوپ سنگ نما دارد.
• ابعاد و وزن سنگ: هر چه سنگ ضخیم تر و سنگین تر باشد، تعداد اسکوپ ها بیشتر و هزینه نهایی بالاتر خواهد بود.
• شرایط اقلیمی: در مناطق مرطوب باید از متریال ضد زنگ استفاده شود که قیمت بیشتری دارند.
• دستمزد نیروهای اجرایی: اجرای دقیق اسکوپ سنگ نما ساختمان نیازمند استادکار ماهر است که دستمزد بالاتری می گیرد. در مجموع، انتخاب هوشمندانه بین کیفیت و هزینه، رمز موفقیت در اسکوپ گذاری سنگ نما است.

اسکوپ سنگ نما یکی از مهم ترین روش های مهار مکانیکی سنگ و کاهش احتمال لق شدن یا سقوط آن از نمای ساختمان است. روش هایی مانند اسکوپ سیمی یا مفتولی، دو پایه، چهار پایه، پروانه ای، Z شکل و اسکوپ جوشی هر کدام ساختار و شرایط اجرای متفاوتی دارند و نمی توان یک روش را برای تمام ساختمان ها بهترین گزینه دانست. انتخاب نوع اسکوپ باید بر اساس جنس، ابعاد و وزن سنگ، ارتفاع محل نصب، نوع زیرسازی، شرایط آب و هوایی و شیوه اجرای نما انجام شود.

در کنار انتخاب نوع مناسب اسکوپ، کیفیت قطعات فلزی، مقاومت آنها در برابر خوردگی، شیارزنی صحیح و درگیری مناسب اتصال با ملات یا زیرسازی اهمیت زیادی دارد. بنابراین، برای اجرای ایمن و بادوام سنگ نما باید علاوه بر هزینه، شرایط فنی پروژه نیز بررسی شود و نصب اسکوپ توسط نیروی ماهر و مطابق ضوابط اجرایی انجام گیرد.
