خیز منفی در طراحی سازه به شرایطی اشاره دارد که در آن تیر یا دال پیش از قرار گرفتن بارهای بهره برداری، کمی رو به بالا انحنا داده می شود تا پس از بارگذاری، در وضعیت تقریباً تراز قرار گیرد. این پیش خمش کنترل شده با هدف مقابله با خیز مثبت آینده ایجاد می شود و از ایجاد مشکلاتی مانند افتادگی کف، ترک های طولی و کاهش کیفیت بهره برداری جلوگیری می کند. در پروژه هایی که انتخاب مقطع و مصالح اهمیت زیادی دارد، عواملی مانند بررسی دقیق قیمت آهن می توانند بر تصمیم گیری مهندس اثر بگذارند؛ زیرا نوع تیر و سختی آن، میزان نیاز به خیز منفی را تعیین می کند.
در سازه های بتنی، به دلیل رفتار بلند مدت مصالح، مفاهیمی مانند خیز منفی دال بتنی و خیز منفی ساختمان نیز مطرح می شوند تا تغییر شکل های زمان بر کنترل شوند. در سقف های مدرن مانند خیز منفی سقف وافل یا سیستم های بتن ریزی یکپارچه، اعمال صحیح این انحنا نقش مهمی در حفظ تراز نهایی کف دارد. همچنین در طراحی تیرهای بتنی، بررسی حدود خیز منفی مجاز تیر بتنی به طراح کمک می کند تغییر شکل نهایی از استانداردها تجاوز نکند. هدف اصلی از اجرای خیز منفی، ایجاد تعادل میان تحلیل تئوریک و رفتار واقعی سازه است تا پس از اعمال بار، عضو در حالت پایدار و قابل اعتماد قرار گیرد.

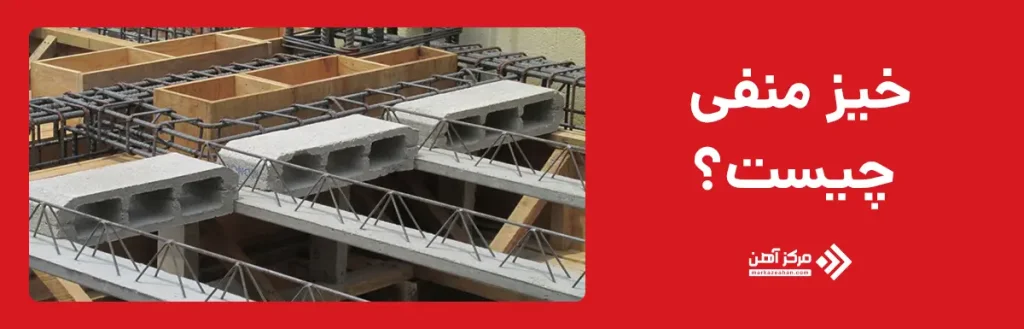

خیز منفی حالتی است که در آن تیر یا دال پیش از قرار گرفتن بارهای ساختمان، به صورت کنترل شده کمی رو به بالا خم می شود تا پس از اعمال بار، تغییر شکل نهایی در محدوده مجاز باقی بماند. این پیش انحنا باعث می شود سازه پس از قرار گرفتن بارهای مرده و زنده، دچار افتادگی محسوس نشود و تراز نهایی کف به درستی حفظ گردد. در پروژه هایی که انتخاب نوع تیر اهمیت دارد، در نظر گرفتن پارامترهایی مانند قیمت تیرآهن می تواند بر میزان سختی عضو تأثیر بگذارد و در نتیجه مقدار خیز منفی را تغییر دهد.
برای درک بهتر، باید دانست خیز منفی تیر چیست و چرا این مقدار کوچک اما محاسباتی تا این اندازه اهمیت دارد. در اعضای بتنی، پدیده هایی مانند خزش و جمع شدگی باعث افزایش خیز بلند مدت می شوند؛ بنابراین مهندس برای جلوگیری از افتادگی، از ابتدا خیز منفی را با دقت تعیین می کند. همچنین در دال ها، به ویژه در سیستم های گسترده، تحلیل خیز منفی در دال نقش مهمی در جلوگیری از ناهمواری های نهایی دارد. مهندسان معمولاً ابتدا خیز مثبت مورد انتظار را محاسبه کرده و سپس مقدار خیز منفی را به گونه ای انتخاب می کنند که سازه پس از بارگذاری به حالت تراز نزدیک شود.
در نهایت، پاسخ به این پرسش که خیز منفی چقدر است کاملاً به نوع عضو، طول دهانه، بارهای مؤثر و رفتار مصالح بستگی دارد. در همین راستا، یکی از عواملی که بر مقدار خیز منفی تأثیر می گذارد، شناخت دقیق محدودیت های اجرایی اعضای خمشی است؛ زیرا حداکثر طول تیرآهن در سقف می تواند نحوه توزیع خمش، مقدار تغییر شکل و نیاز به پیش خمش اولیه را تعیین کند و هر چه دهانه بلندتر باشد، طراح ناچار است خیز منفی را با دقت بیشتری محاسبه کند تا رفتار سازه در مرحله بهره برداری قابل اطمینان و مطابق با استانداردهای طراحی باقی بماند.

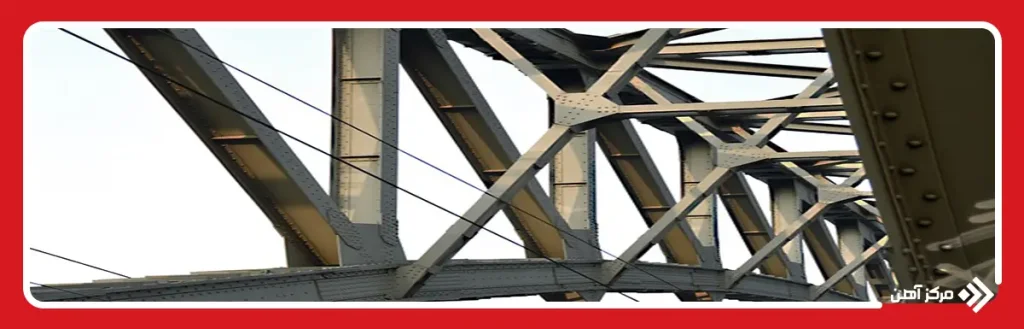

تفاوت میان خیز منفی و خیز مثبت در جهت و زمان ایجاد آن ها است. خیز مثبت زمانی رخ می دهد که تیر یا دال تحت بارهای وارده دچار خمش رو به پایین می شود؛ این حالت طبیعی رفتار خمشی اعضا است و اگر مقدار آن زیاد باشد می تواند موجب افتادگی، ترک های طولی یا ناهماهنگی سطح نهایی کف شود. در مقابل، خیز منفی یک اقدام پیشگیرانه و کاملاً محاسباتی است که پیش از بارگذاری اعمال می شود و هدف آن جبران خیز مثبت آینده است. مهندسان با مقایسه خیز مثبت و منفی و بررسی شرایط بارگذاری، مقداری از پیش خمش کنترل شده را ایجاد می کنند تا عضو پس از بهره برداری در وضعیت مناسب قرار گیرد. در این فرآیند، تحلیل دقیق بار زنده و بار مرده ساختمان اهمیت زیادی دارد؛ زیرا هر یک سهم متفاوتی در ایجاد خمش نهایی عضو دارند و طراح باید با برآورد اثر ترکیبی آن ها، مقدار خیز منفی را طوری تنظیم کند که تیر یا دال پس از قرارگیری این بارها در حالت تعادل و تراز مطلوب قرار گیرد.
این تفاوت زمانی مهم می شود که طراح بخواهد تعیین کند خیز منفی چقدر است و این مقدار باید بر اساس چه معیارهایی انتخاب شود. در بسیاری از پروژه ها، تطبیق رفتار محاسباتی با شرایط واقعی ساخت اهمیت دارد؛ زیرا اگر خیز منفی بیش از حد یا کمتر از مقدار لازم انتخاب شود، سازه پس از بارگذاری یا همچنان رو به بالا خواهد ماند یا بیش از حد افت می کند. در تحلیل های استاندارد، معمولا از مقایسه خیز منفی و مثبت برای تعیین تعادل نهایی استفاده می شود تا تغییر شکل عضو در محدوده ای قابل قبول باقی بماند. نتیجه آنکه خیز منفی اقدامی طراحی شده و خیز مثبت رفتاری طبیعی است و هماهنگی میان این دو کیفیت نهایی سازه را تعیین می کند.
ایجاد خیز منفی در تیرها و دال ها به دلیل ویژگی های رفتاری اعضای خمشی و ضرورت کنترل تغییر شکل نهایی صورت می گیرد. وقتی یک تیر تحت بارهای مرده و زنده قرار می گیرد، همواره تمایل به خمش رو به پایین دارد؛ بنابراین طراح برای جلوگیری از افتادگی محسوس، از ابتدا مقدار مشخصی انحنای رو به بالا در نظر می گیرد. در سازه های بتنی، به خصوص مواردی مانند خیز منفی تیر های بتنی یا خیز منفی در تیر بتنی، وجود پدیده خزش و جمع شدگی باعث افزایش خیز مثبت در بلند مدت می شود؛ به همین دلیل خیز منفی نقش حیاتی در جبران این تغییر شکل دارد. در سقف های گسترده، تحلیل رفتار اعضا اهمیت بیشتری پیدا می کند؛ به طور مثال سیستم هایی مثل خیز منفی در سقف اینتل دک یا خیز منفی در سقف تیرچه بلوک به دلیل حساسیت بالا نسبت به وزن بتن تازه و قالب بندی، نیازمند پیش خمش دقیقی هستند.
در برخی تیرچه ها مانند خیز منفی تیرچه کرومیت، این مقدار برای جلوگیری از افتادگی پس از برداشتن شمع ها ضروری است. همچنین در سقف های مدرن مانند وافل، کنترل خیز منفی سقف وافل نقش مهمی در حفظ تراز نهایی دارد. در کل، خیز منفی ابزاری برای ایجاد هماهنگی میان تحلیل اولیه و شرایط واقعی اجرا است.
دلایل اصلی ایجاد خیز منفی
دلایل ایجاد خیز منفی در سازه به ماهیت رفتار خمشی اعضا و ضرورت کنترل تغییر شکل نهایی باز می گردد. هنگامی که تیر تحت بارهای مختلف قرار می گیرد، خمش رو به پایین به صورت طبیعی رخ می دهد و اگر این تغییر شکل از حد مجاز بالاتر رود، افتادگی کف و مشکلات معماری ایجاد می شود. برای جلوگیری از این وضعیت، طراح مقدار مشخصی خیز منفی تعیین می کند. تعیین اندازه خیز منفی وابسته به نوع سازه، دهانه و سختی مقطع است. در تیرهای بتنی، به خصوص در تحلیل مقدار خیز منفی تیر فولادی یا بررسی مقدار خیز منفی در تیرهای بتنی، باید اثرات خزش و جمع شدگی نیز لحاظ شود زیرا این پدیده ها باعث افزایش خیز مثبت در بلند مدت می شوند.
در تیرهای بلندتر، رعایت حداکثر خیز منفی تیر اهمیت پیدا می کند تا عضو پس از بارگذاری نه بیش از حد خم شود و نه انحنای رو به بالا باقی بماند. مهندسان معمولاً با تحلیل خیز مثبت آینده، مقدار خیز منفی تیر بتنی را طوری انتخاب می کنند که سازه در مرحله بهره برداری به وضعیت پایدار برسد. در نتیجه، اعمال خیز منفی یک اقدام پیشگیرانه و محاسباتی است که برای حفظ تراز و جلوگیری از آسیب های سازه ای ضروری است.
دلایل کلیدی نیاز به خیز منفی

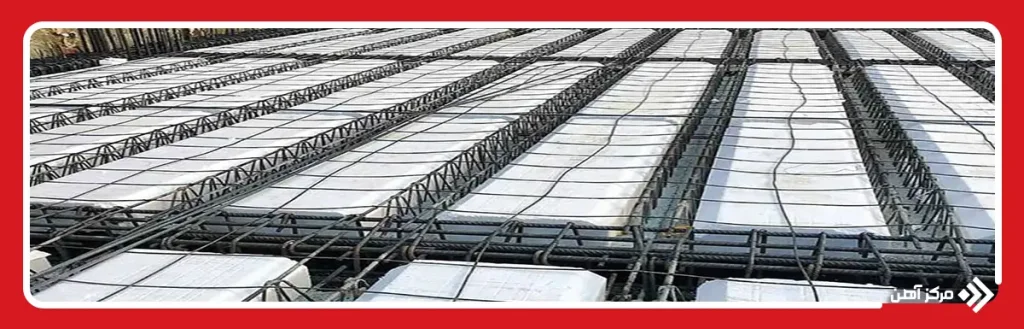

اهمیت خیز منفی در طراحی و اجرای سازه از آنجا ناشی می شود که رفتار واقعی اعضا پس از بارگذاری همیشه مطابق محاسبات اولیه نیست. اگر خیز مثبت در تیرها کنترل نشود، افتادگی، ترک خوردگی و ناهمسطحی کف در خیز منفی ساختمان بسیار شایع می شود. طراحان برای مقابله با این مشکلات، مقدار مشخصی خیز منفی تیر را پیش بینی می کنند تا تیر پس از قرار گرفتن بارهای مرده و زنده، در حالت تراز و ایمن باقی بماند. در چارچوب ضوابط خیز منفی در آیین نامه، مقدار این انحنا باید به گونه ای انتخاب شود که پس از بهره برداری، تغییر شکل نهایی عضو از حدود مجاز فراتر نرود.
در تیرهای بتنی، تعیین خیز منفی مجاز تیر بتنی به دلیل اثرات بلند مدت مانند خزش اهمیت بیشتری دارد و مهندسان باید مقدار اولیه خیز منفی را دقیق تر کنترل کنند. در مرحله اجرا نیز نقش خیز منفی برجسته است؛ زیرا وزن قالب بندی، بتن تازه و برداشت شمع ها می توانند به طور مستقیم بر تغییر شکل عضو تأثیر بگذارند. به همین دلیل، کنترل خیز منفی در بازه های مختلف اجرایی ضروری است تا از ایجاد اختلاف تراز و آسیب های احتمالی جلوگیری شود.
اهمیت های کلیدی خیز منفی
در بسیاری از پروژه ها، یکی از مهم ترین مراحل، تعیین میزان خیز منفی تیر است؛ زیرا این مقدار باید بر اساس سختی عضو، طول دهانه و نوع بارگذاری انتخاب شود. در اعضای بتنی، بررسی دقیق میزان خیز منفی تیر بتنی اهمیت بیشتری دارد، چون رفتار بلند مدت بتن مانند خزش، خیز نهایی را افزایش می دهد. در سقف های رایج، به ویژه سیستم های تکرار شونده، تعیین مقدار خیز منفی در سقف تیرچه بلوک به طراح کمک می کند تغییر شکل پس از برداشتن شمع ها در حد قابل قبول باقی بماند. از سوی دیگر، توجه به نحوه اجرای خیز منفی سقف تیرچه بلوک ضروری است؛ زیرا کوچک ترین خطا در قالب بندی یا شمع بندی می تواند مقدار پیش خمش را از حالت طراحی خارج کند. به طور کلی، کیفیت اجرای خیز منفی یکی از عوامل تعیینکننده در دستیابی به تراز نهایی است و در تیرهای فولادی یا بتنی گاهی لازم است فرآیند اجرای خیز منفی تیر با دقت بیشتری کنترل شود. در سقف های مدرن مانند وافل نیز، مهندس باید مقدار خیز منفی سقف وافل را بر اساس سختی دال، فاصله بین ستون ها و شرایط بارگذاری تعیین کند تا اختلاف تراز ناخواسته ایجاد نشود.

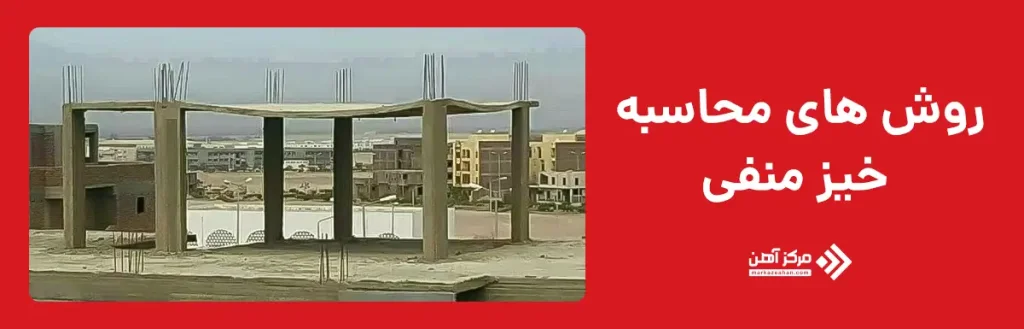

محاسبه خیز منفی یکی از مراحل حساس طراحی سازه است و مهندسان برای آن از ترکیبی از تحلیل های تئوری، روابط آیین نامه ای و تجربه اجرایی استفاده می کنند. نخستین گام در محاسبه خیز منفی، تعیین خیز مثبت مورد انتظار تحت بارهای مرده و زنده است. سپس مقدار پیش خمش اولیه به گونه ای انتخاب می شود که پس از بارگذاری، تیر به حالت تراز نزدیک شود. در موارد بتنی، استفاده از روابط خزش و جمع شدگی برای تعیین دقیق محاسبه خیز منفی تیر بتنی ضروری است. در برخی پروژه ها، مهندسان برای تحلیل عمقی تر از مدل های نرم افزاری و فرمول خیز منفی تیر بتنی استفاده می کنند تا رفتار واقعی تیر پیش بینی شود.
بررسی مقدار خیز منفی فقط به محاسبات محدود نیست؛ زیرا نوع مقطع، طول دهانه، سختی خمشی و بارهای اجرایی همگی بر مقدار نهایی تأثیر می گذارند. در اسناد فنی بین المللی، گاهی از اصطلاح خیز منفی به انگلیسی (Camber) برای اشاره به همین مفهوم استفاده می شود. انتخاب روش مناسب محاسبه بستگی به دقت مورد نیاز، اهمیت سازه و پیچیدگی تیر دارد و معمولاً ترکیبی از تحلیل دقیق و تجربه میدانی نتیجه بهتری ایجاد می کند.
جدول مقایسه روش های رایج محاسبه خیز منفی
| روش محاسبه | دقت | کاربرد | نقطه قوت |
| روابط آیین نامه ای | متوسط | طراحی اولیه | سریع و قابل اتکا |
| فرمول های تحلیلی | خوب | تیرهای بتنی و فولادی | امکان بررسی جزئیات |
| مدل سازی نرم افزاری | بسیار بالا | پروژه های حساس | شبیه سازی رفتار واقعی |
کاربرد خیز منفی در انواع سازه ها به نوع سیستم باربر، طول دهانه و حساسیت سقف یا تیر نسبت به خمش وابسته است. در بسیاری از پروژه ها، خیز منفی سقف برای جلوگیری از افتادگی و حفظ تراز نهایی کف استفاده می شود. سقف های ترکیبی مانند خیز منفی سقف تیرچه بلوک به دلیل وزن بتن تازه و حساسیت تیرچه ها به خزش، نیازمند پیش خمش دقیق تری هستند. در دال ها نیز، به ویژه مواردی که سطحی وسیع دارند، تحلیل خیز منفی در سقف دال اهمیت زیادی پیدا می کند تا از جمع شدگی ناهمگون و اختلاف تراز جلوگیری شود.
در سازه های مدرن، استفاده از سیستم های گسترده مانند وافل باعث شده بررسی خیز منفی در سقف و کنترل دقیق خیز منفی در سقف وافل به بخش مهمی از فرآیند طراحی تبدیل شود. در سازه های تیرچه ای نیز، به ویژه خیز منفی تیرچه بتنی یا ترکیبات مشابه، طراح باید رفتار بلند مدت تیرچه را ارزیابی کند تا افتادگی پس از برداشتن شمع ها ایجاد نشود. سیستم هایی که تعداد زیادی عضو خطی دارند، مانند خیز منفی تیرچه ها، به دلیل تنوع رفتار هر تیرچه، نیازمند تعیین دقیق مقدار خیز منفی برای هر بخش هستند.
مهم ترین کاربردهای خیز منفی در سازه ها
خیز منفی اگر درست محاسبه یا اجرا نشود، می تواند مشکلاتی ایجاد کند که اصلاح آن ها هزینه بر و زمان بر است. در برخی سقف های رایج مانند خیز منفی تیرچه بلوک، اگر مقدار پیش خمش اولیه کمتر از مقدار واقعی مورد نیاز باشد، پس از برداشتن شمع ها، افتادگی زیاد و ناهمسطحی کف رخ می دهد. از سوی دیگر، اگر خیز منفی بیش از اندازه در نظر گرفته شود و طراح نتواند به درستی محاسبه کند که خیز منفی تیرچه چقدر است، عضو پس از بتن ریزی ممکن است همچنان رو به بالا باقی بماند.
در سیستم هایی مانند خیز منفی تیرچه کرومیت، حساسیت تیرچه ها به تغییر شکل اولیه بالا است و کوچک ترین اشتباه در تعیین خیز منفی باعث ترک خوردگی یا شکست موضعی در نواحی تحت تنش می شود. همچنین در اعضای طره ای، بررسی خیز منفی کنسول اهمیت زیادی دارد؛ زیرا هر گونه خطا می تواند موجب تمرکز تنش در اتصال و افزایش خطرات سازه ای شود. در همه این شرایط، دلیل اصلی بروز مشکل، ناهماهنگی میان مقدار پیش بینی شده خیز منفی و رفتار واقعی عضو تحت بارهای اجرایی است.
مشکلات رایج ناشی از خیز منفی نامناسب

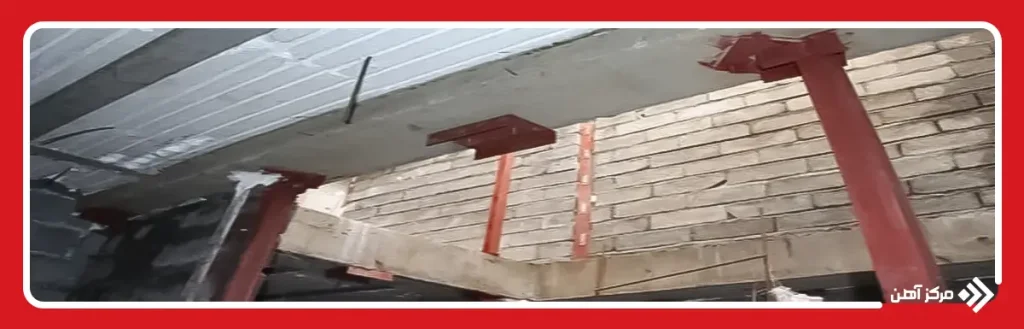

اصلاح یا کنترل خیز منفی زمانی اهمیت پیدا می کند که مقدار ایجاد شده با رفتار واقعی عضو سازه ای هماهنگ نباشد. در بسیاری از پروژه ها، ابتدا وضعیت موجود بررسی می شود و سپس با توجه به میزان انحنای مشاهده شده، روش مناسب برای اصلاح انتخاب می گردد. به عنوان مثال، در سیستم های تیرچه ای، کنترل خیز منفی سقف تیرچه بلوک یکی از حساس ترین مراحل است؛ زیرا وزن بتن تازه و نحوه شمع بندی می تواند تغییر شکل اولیه را شدیداً تحت تأثیر قرار دهد. اگر مقدار خیز منفی کمتر از مقدار مورد نیاز باشد، طراح باید از روش هایی مانند افزایش سختی عضو یا تقویت تیرچه ها استفاده کند.
در تحلیل های دقیق تر، توجه به ارتباط میان خیز منفی تیر و تیرچه اهمیت زیادی دارد؛ زیرا هر عضو رفتار خمشی خاص خود را دارد و اصلاح باید طوری انجام شود که هماهنگی کلی سازه مختل نشود. در مرحله اجرا نیز دقت در اجرای خیز منفی اهمیت ویژه ای دارد، زیرا خطا در قالب بندی یا شمع بندی باعث ایجاد انحنای ناخواسته می شود. در سازه های فولادی یا بتنی، زمانی که مقدار خیز منفی بیش از حد باشد، می توان با اعمال بار موقت یا استفاده از تقویت کننده ها آن را اصلاح کرد. همچنین در برخی پروژه ها نیاز است فرآیند اجرای خیز منفی تیر دوباره تنظیم شود تا پس از بارگذاری، عضو به حالت تراز برسد.
روش های مؤثر در اصلاح خیز منفی

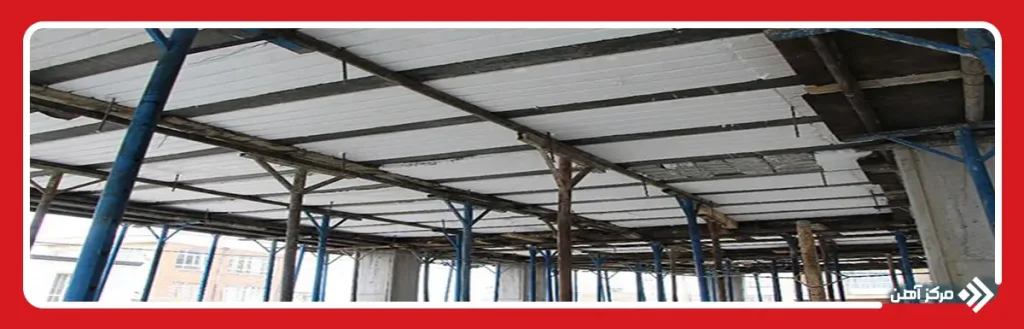

استانداردها و آیین نامه های طراحی نقش مهمی در تعیین مقدار مناسب خیز منفی دارند، زیرا رفتار خمشی اعضا باید با الزامات ایمنی و تغییر شکل مجاز هماهنگ باشد. در بررسی خیز منفی در آیین نامه، معمولاً عدد مشخصی برای مقدار دقیق خیز منفی ارائه نمی شود؛ بلکه آیین نامه ها محدودیت هایی برای خیز نهایی عضو پس از بارگذاری تعیین می کنند. مهندسان بر اساس این حدود، مقدار پیش خمش اولیه را طوری تنظیم می کنند که تیر یا دال پس از قرار گرفتن بارهای مرده و زنده، در محدوده مجاز باقی بماند. یکی از پرسش های رایج در این مرحله این است که مقدار خیز منفی توصیه شده برای تیرها چقدر است یا اینکه خیز منفی تیر چقدر است؟ پاسخ این پرسش ها وابسته به نوع مقطع، طول دهانه، سختی خمشی و احتمال خزش در اعضای بتنی است.
همچنین در برخی سقف ها، نیاز است رفتار تیرچه ها نیز بررسی شود تا مقدار خیز منفی در تیرچه به صورت جداگانه کنترل شود و تعادل کلی سیستم حفظ گردد. طراح باید عوامل اجرایی مانند وزن بتن تازه، روش شمع بندی و بارهای موقت را نیز در محاسبه خیز منفی لحاظ کند تا در عمل، تفاوتی میان تحلیل و عملکرد واقعی سازه ایجاد نشود.
استانداردها و مقررات نقش مهمی در تعیین مقدار خیز منفی دارند و مهندسان هنگام طراحی موظف اند ضوابط خیز منفی آیین نامه را به دقت رعایت کنند. این ضوابط معمولاً مقدار مشخصی برای پیش خمش تعیین نمی کنند، اما حدود تغییر شکل نهایی را طوری مشخص می کنند که تیر پس از بارگذاری در وضعیت ایمن قرار گیرد. در پروژه های بتنی، بررسی رفتار خیز منفی تیرهای بتنی اهمیت بیشتری دارد، زیرا خزش و جمع شدگی می تواند مقدار خیز مثبت نهایی را افزایش دهد. همچنین در مقررات خیز منفی در مبحث 9 تاکید شده که طراح باید تغییر شکل بلند مدت را در محاسبات خود در نظر بگیرد تا سازه پس از بهره برداری دچار افتادگی یا ناهمسطحی نشود.
خیز منفی ابزاری مهندسی برای کنترل خمش و جلوگیری از افتادگی تیرها و دال ها است و با ایجاد پیش انحنای محاسباتی، کیفیت عملکرد سازه در مرحله بهره برداری را تضمین می کند. رعایت اصول طراحی، استانداردها و شرایط اجرایی باعث می شود تغییر شکل نهایی در محدوده ای ایمن و قابل قبول قرار گیرد. انتخاب درست مقدار خیز منفی از بروز ترک، ناهمسطحی و اختلالات معماری جلوگیری کرده و تراز نهایی کف را بهبود می بخشد.
سوالات متداول
خیز منفی، پیش خمش رو به بالا است و برای جبران خیز مثبت آینده استفاده می شود؛ خیز مثبت، تغییر شکل رو به پایین تحت بار است.
برای جلوگیری از افتادگی، کنترل خمش و حفظ تراز نهایی کف پس از بارگذاری.
عددی ثابت ارائه نمی شود؛ مهم این است که خیز نهایی پس از بهره برداری از حد مجاز مانند L/240 فراتر نرود.
با محاسبه خیز مثبت آینده، تحلیل رفتار مصالح و استفاده از روابط آیین نامه ای یا مدل سازی نرم افزاری.
پیش خمش اولیه باعث می شود تغییر شکل نهایی پس از اعمال بار در محدوده قابل قبول باقی بماند.
انحنای رو به بالا باقی می ماند و ناهمسطحی کف و اختلالات معماری ایجاد می کند.
بله، با روش هایی مانند اعمال بار موقت، تقویت تیر یا اصلاح قالب بندی امکان پذیر است.
با استفاده از پروفیل کابل ها که به طور طبیعی پیش خمش رو به بالا ایجاد می کنند.
