ترانسفورماتور چیست و چگونه کار می کند؟

ترانسفورماتور یکی از حیاتی ترین تجهیزات در شبکه های برق است که نقش اصلی آن تنظیم و تغییر سطح ولتاژ جریان الکتریکی می باشد. این دستگاه باعث می شود که انرژی الکتریکی بتواند با کمترین تلفات از نیروگاه ها به مصرف کننده ها منتقل شود. بدون وجود ترانسفورماتور، انتقال برق در فواصل طولانی عملا غیرممکن یا بسیار پرهزینه می شد. در زیرساخت های صنعتی و شهری، این تجهیز به عنوان یک بخش کلیدی شناخته می شود و در بسیاری از پروژه های بزرگ، بررسی هزینه های مرتبط با تجهیزات، از جمله قیمت آهن نیز می تواند بر انتخاب نوع و ظرفیت ترانسفورماتور تاثیرگذار باشد.

از نظر فنی، ترانسفورماتور یک دستگاه الکترومغناطیسی است که با استفاده از القای الکترومغناطیسی، انرژی را بین دو یا چند سیم پیچ منتقل می کند. در این فرآیند، ولتاژ می تواند افزایش یا کاهش پیدا کند، بدون اینکه ارتباط مستقیم الکتریکی بین مدارها وجود داشته باشد. این ویژگی باعث افزایش ایمنی و کارایی سیستم های برق می شود. در برخی کاربردهای صنعتی سنگین، مانند استفاده از ترانسفورماتور کوره، این دستگاه نقش بسیار مهمی در تامین انرژی با شرایط خاص دارد. این نوع ترانسفورماتورها برای تامین جریان های بالا و ولتاژهای کنترل شده در فرآیندهای صنعتی مانند ذوب فلزات استفاده می شوند و اهمیت آن ها در صنایع بسیار بالا است. در این مقاله مرکزآهن با انواع ترانسفورماتور و اجزای آن آشنا می شوید و نکات مهمی برای خرید ترانسفورماتور یاد می گیرید.

ترانسفورماتور چیست؟

برای درک بهتر اینکه ترانسفورماتور چیست، باید ابتدا مفهوم پایه آن را بشناسیم. ترانسفورماتور (transformer) یک دستگاه الکتریکی است که برای افزایش یا کاهش ولتاژ جریان متناوب (AC) استفاده می شود. این دستگاه بدون تغییر در فرکانس، سطح ولتاژ را تغییر می دهد و همین موضوع باعث شده که در انتقال انرژی الکتریکی نقش بسیار مهمی داشته باشد.

برای مثال، در بسیاری از تجهیزات صنعتی مانند پمپ سانتریفیوژ، تامین ولتاژ پایدار اهمیت بسیار زیادی دارد، زیرا نوسانات ولتاژ می تواند باعث کاهش راندمان یا حتی آسیب به دستگاه شود. ترانسفورماتور با تنظیم ولتاژ، از این مشکلات جلوگیری می کند و عملکرد سیستم را پایدار نگه می دارد. در واقع، ترانسفورماتور به عنوان یک واسطه بین تولیدکننده و مصرف کننده برق عمل می کند. در نیروگاه ها، ولتاژ تولیدی نسبتا پایین است، اما برای انتقال در مسافت های طولانی، باید ولتاژ افزایش یابد تا تلفات انرژی کاهش پیدا کند. سپس در نزدیکی محل مصرف، دوباره ولتاژ کاهش داده می شود تا برای استفاده ایمن مناسب باشد. این فرآیند تماما توسط ترانسفورماتورها انجام می شود.

 نقش ترانسفورماتور فقط محدود به یک دستگاه خاص نیست، بلکه در کل سیستم های صنعتی و ساختمانی تاثیرگذار است. برای مثال، در تجهیزاتی مانند پمپ طبقاتی که برای تامین فشار آب در ساختمان ها استفاده می شوند، وجود برق با ولتاژ مناسب بسیار مهم است. اگر ساده تر بخواهیم بدانیم ترانس چیست و انواع آن کدامند، باید گفت که این دستگاه می تواند ولتاژ را بالا ببرد یا پایین بیاورد، بدون اینکه انرژی به صورت مستقیم از بین برود. ترانس در مدل های مختلفی تولید می شود که هرکدام برای کاربرد خاصی طراحی شده اند.

وظیفه ترانسفورماتور چیست؟

وظیفه ترانسفورماتور چیست؟ این سوال یکی از مهم ترین مفاهیم در حوزه برق و الکترونیک است. به زبان ساده، وظیفه اصلی ترانسفورماتور تغییر سطح ولتاژ جریان متناوب است، اما در عمل نقش آن بسیار فراتر از این تعریف ساده است. این دستگاه به گونه ای طراحی شده که بتواند ولتاژ را افزایش یا کاهش دهد، بدون اینکه فرکانس تغییر کند. همین ویژگی باعث شده که ترانسفورماتورها به عنوان ستون اصلی شبکه های برق شناخته شوند.

در سیستم های انتقال انرژی، برق تولید شده در نیروگاه ها با ولتاژ نسبتا پایین است. اگر این برق بدون تغییر ولتاژ منتقل شود، تلفات انرژی بسیار زیاد خواهد بود. ترانسفورماتور با افزایش ولتاژ در ابتدای مسیر انتقال، باعث کاهش جریان و در نتیجه کاهش تلفات می شود. سپس در نزدیکی محل مصرف، دوباره ولتاژ کاهش داده می شود تا برای استفاده ایمن مناسب باشد. این فرآیند باعث می شود که انرژی الکتریکی با راندمان بالا و هزینه کمتر به مصرف کننده برسد.

علاوه بر این، یکی دیگر از وظایف مهم ترانسفورماتور، ایزوله کردن مدارها از یکدیگر است. این ویژگی باعث افزایش ایمنی در سیستم های الکتریکی می شود، زیرا از انتقال مستقیم جریان بین مدارها جلوگیری می کند. همچنین، در برخی کاربردها، ترانسفورماتور برای تنظیم و تثبیت ولتاژ نیز استفاده می شود تا از آسیب دیدن تجهیزات جلوگیری شود.

در مجموع، اگر بخواهیم دقیق تر بررسی کنیم که وظیفه ترانسفورماتور چیست، باید بگوییم این دستگاه نقش کلیدی در بهینه سازی مصرف انرژی، افزایش ایمنی و بهبود عملکرد سیستم های الکتریکی دارد. بدون وجود ترانسفورماتورها، شبکه های برق مدرن به شکل امروزی قابل اجرا نبودند.

اجزای ترانسفورماتور

برای درک دقیق عملکرد ترانسفورماتور، شناخت اجزای آن ضروری است. این دستگاه از چند بخش اصلی تشکیل شده که هرکدام نقش مهمی در انتقال انرژی الکتریکی و تنظیم ولتاژ دارند. اگر هر یک از این اجزا به درستی طراحی یا نگهداری نشوند، راندمان کل سیستم کاهش پیدا می کند. به همین دلیل، بررسی اجزای ترانسفورماتور یکی از مهم ترین مراحل در طراحی، خرید و نگهداری این تجهیزات است.

در یک نگاه کلی، اجزای ترانسفورماتور شامل هسته مغناطیسی، سیم پیچ های اولیه و ثانویه و سیستم های عایق و خنک کاری است. این اجزا به صورت هماهنگ کار می کنند تا انرژی الکتریکی از یک سطح ولتاژ به سطح دیگر منتقل شود. کیفیت ساخت هرکدام از این بخش ها تاثیر مستقیم بر عملکرد، طول عمر و ایمنی دستگاه دارد. برای مثال، اگر سیستم خنک کاری به درستی عمل نکند، افزایش دما می تواند باعث کاهش راندمان و حتی آسیب به دستگاه شود.

همچنین، در انواع ترانسفورماتور صنعتی و قدرت، ممکن است اجزای دیگری مانند تانک روغن، بوشینگ ها و سیستم های حفاظتی نیز اضافه شوند. این تجهیزات برای افزایش ایمنی و کنترل عملکرد دستگاه استفاده می شوند. در مجموع، شناخت دقیق این اجزا به شما کمک می کند تا درک بهتری از نحوه عملکرد ترانسفورماتورها داشته باشید و در انتخاب یا نگهداری آن ها تصمیم بهتری بگیرید.

هسته (Core)

هسته یکی از مهم ترین اجزای ترانسفورماتور است که وظیفه انتقال شار مغناطیسی بین سیم پیچ ها را بر عهده دارد. این بخش معمولا از ورق های نازک فولادی سیلیکونی ساخته می شود که به صورت لایه ای روی هم قرار گرفته اند. دلیل استفاده از این ساختار لایه ای، کاهش تلفات انرژی ناشی از جریان های گردابی است. اگر هسته به صورت یکپارچه ساخته شود، این تلفات افزایش پیدا می کند و راندمان دستگاه کاهش می یابد.

در عملکرد ترانسفورماتور، هسته نقش یک مسیر هدایت کننده برای میدان مغناطیسی را دارد. زمانی که جریان الکتریکی از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی در هسته ایجاد می شود. این میدان از طریق هسته به سیم پیچ ثانویه منتقل شده و باعث القای جریان در آن می شود. بنابراین، کیفیت و طراحی هسته تاثیر مستقیم بر کارایی دستگاه دارد.

همچنین، نوع طراحی هسته نیز اهمیت زیادی دارد. هسته ها در انواع مختلفی مانند هسته ستونی، هسته حلقوی و هسته پوسته ای ساخته می شوند. هرکدام از این طراحی ها برای کاربرد خاصی مناسب هستند. برای مثال، هسته های حلقوی معمولا تلفات کمتری دارند و در کاربردهای حساس استفاده می شوند.

سیم پیچ اولیه و ثانویه

سیم پیچ ها از مهم ترین اجزای ترانسفورماتور هستند که نقش اصلی در انتقال انرژی الکتریکی را بر عهده دارند. این سیم پیچ ها معمولا از سیم های مسی یا آلومینیومی ساخته می شوند و به دور هسته پیچیده می شوند. سیم پیچ اولیه به منبع برق متصل است و جریان الکتریکی را دریافت می کند، در حالی که سیم پیچ ثانویه انرژی را به مصرف کننده منتقل می کند.

یکی از نکات مهم در طراحی سیم پیچ ها، تعداد دور آن ها است. نسبت تعداد دور سیم پیچ اولیه به ثانویه تعیین کننده میزان تغییر ولتاژ است. اگر تعداد دور سیم پیچ ثانویه بیشتر باشد، ترانسفورماتور افزاینده خواهد بود و اگر کمتر باشد، ترانسفورماتور کاهنده محسوب می شود. این اصل پایه ای در طراحی انواع ترانسفورماتور است.

همچنین، نوع سیم استفاده شده نیز اهمیت زیادی دارد. سیم های مسی به دلیل رسانایی بالاتر، عملکرد بهتری دارند، اما هزینه آن ها بیشتر است. در برخی کاربردها از سیم های آلومینیومی استفاده می شود تا هزینه کاهش پیدا کند. علاوه بر این، نحوه قرارگیری سیم پیچ ها نیز بر عملکرد دستگاه تاثیرگذار است.

سیستم عایق و خنک کاری

سیستم عایق و خنک کاری یکی از حیاتی ترین بخش های ترانسفورماتور است که نقش مهمی در ایمنی و عملکرد پایدار آن دارد. عایق ها برای جلوگیری از تماس مستقیم بین سیم پیچ ها و سایر اجزا استفاده می شوند. این عایق ها باید در برابر ولتاژ بالا، حرارت و شرایط محیطی مقاوم باشند تا از بروز اتصال کوتاه جلوگیری کنند.

در کنار عایق، سیستم خنک کاری نیز اهمیت بسیار زیادی دارد. در حین کار، ترانسفورماتور به دلیل تلفات انرژی، گرما تولید می کند. اگر این گرما به درستی دفع نشود، می تواند باعث کاهش راندمان و حتی خرابی دستگاه شود. به همین دلیل، از روش های مختلفی برای خنک کاری استفاده می شود.

یکی از رایج ترین روش ها، استفاده از روغن عایق است که علاوه بر خنک کردن، نقش عایق را نیز ایفا می کند. در برخی ترانسفورماتورها نیز از سیستم خنک کاری هوا یا فن استفاده می شود. انتخاب نوع سیستم خنک کاری بستگی به ظرفیت و نوع کاربرد دستگاه دارد.

کاربرد ترانسفورماتور

کاربرد ترانسفورماتور بسیار گسترده است و تقریبا در تمام بخش های زندگی مدرن حضور دارد. از شبکه های انتقال برق گرفته تا تجهیزات صنعتی و حتی وسایل خانگی، همگی به نوعی به ترانسفورماتورها وابسته هستند. دلیل این موضوع این است که انرژی الکتریکی باید با ولتاژهای مختلف تولید، انتقال و مصرف شود و این تغییر ولتاژ فقط با استفاده از ترانسفورماتور امکان پذیر است. به همین دلیل، این دستگاه یکی از حیاتی ترین اجزای زیرساخت های الکتریکی محسوب می شود.

در شبکه های برق، ترانسفورماتورها برای افزایش ولتاژ در نیروگاه ها و کاهش آن در محل مصرف استفاده می شوند. این فرآیند باعث کاهش تلفات انرژی در خطوط انتقال می شود و راندمان سیستم را افزایش می دهد. همچنین در صنایع مختلف، از ترانسفورماتورها برای تامین برق تجهیزات سنگین استفاده می شود. در کارخانه ها، دستگاه هایی که نیاز به ولتاژ خاص دارند، بدون وجود ترانسفورماتور قادر به کار نیستند.

از دیگر کاربردهای مهم می توان به موارد زیر اشاره کرد:

1. استفاده در سیستم های روشنایی شهری و ساختمانی
2. تامین برق تجهیزات صنعتی و ماشین آلات
3. استفاده در سیستم های مخابراتی و الکترونیکی
4. کاربرد در صنایع فولاد و ذوب فلزات

همچنین، در برخی کاربردهای خاص مانند تجهیزات پزشکی و آزمایشگاهی، از ترانسفورماتور برای ایجاد ولتاژهای بسیار دقیق و پایدار استفاده می شود. در مجموع، گستردگی کاربرد ترانسفورماتور نشان دهنده اهمیت بالای آن در زندگی روزمره و صنعت است.

ترانسفورماتور چگونه کار می کند؟

برای اینکه بفهمیم ترانسفورماتور چگونه کار می کند، باید یک مفهوم ساده اما مهم را در نظر بگیریم: القای الکترومغناطیسی. این اصل می گوید که اگر یک میدان مغناطیسی تغییر کند، می تواند در یک سیم دیگر جریان الکتریکی ایجاد کند. کل عملکرد ترانسفورماتور بر همین پایه ساخته شده است و به همین دلیل به آن یک دستگاه الکترومغناطیسی گفته می شود.

در داخل ترانسفورماتور، دو سیم پیچ اصلی وجود دارد که روی یک هسته مشترک قرار گرفته اند. زمانی که برق متناوب وارد سیم پیچ اولیه می شود، یک میدان مغناطیسی متغیر در اطراف آن ایجاد می شود. این میدان از طریق هسته عبور می کند و به سیم پیچ دوم می رسد. وقتی این میدان به سیم پیچ ثانویه می رسد، باعث ایجاد جریان الکتریکی در آن می شود. این یعنی بدون تماس مستقیم، انرژی از یک مدار به مدار دیگر منتقل می شود.

نکته مهم اینجاست که مقدار ولتاژ خروجی به تعداد دور سیم پیچ ها بستگی دارد. اگر تعداد دور سیم پیچ ثانویه بیشتر باشد، ولتاژ افزایش پیدا می کند و اگر کمتر باشد، ولتاژ کاهش پیدا می کند. به همین دلیل است که ما ترانسفورماتور کاهنده و افزاینده داریم. این موضوع همان چیزی است که در فرمول ترانسفورماتور هم به آن اشاره می شود.

همچنین، در حین کار مقداری انرژی به صورت گرما از بین می رود که به آن تلفات گفته می شود. این تلفات به کیفیت هسته، نوع سیم پیچ و شرایط کاری بستگی دارد. با این حال، راندمان ترانسفورماتورها معمولا بسیار بالا است و در بسیاری از موارد به بیش از 95 درصد می رسد.

در مجموع، نحوه کار ترانسفورماتور بسیار هوشمندانه است، زیرا بدون قطعات متحرک و فقط با استفاده از میدان مغناطیسی، انرژی را منتقل و تنظیم می کند.

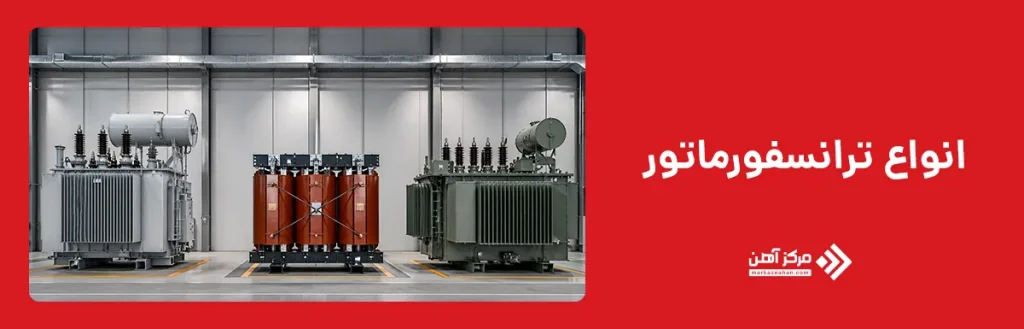

انواع ترانسفورماتور

انواع ترانسفورماتور بر اساس کاربرد، ساختار و نحوه عملکرد به دسته های مختلفی تقسیم می شوند. شناخت این انواع به شما کمک می کند تا درک بهتری از سیستم های الکتریکی داشته باشید و بتوانید برای هر کاربرد، گزینه مناسب را انتخاب کنید. در واقع، وقتی درباره ترانس و انواع آن صحبت می کنیم، منظور مجموعه ای از مدل های مختلف است که هرکدام برای شرایط خاصی طراحی شده اند.

یکی از مهم ترین دسته بندی ها، تقسیم بندی بر اساس تعداد فاز است. در این حالت، ترانسفورماتورها به دو نوع تک فاز و سه فاز تقسیم می شوند. نوع تک فاز بیشتر در مصارف خانگی و سبک استفاده می شود، در حالی که نوع سه فاز برای صنایع و کاربردهای سنگین مناسب است. این تفاوت باعث می شود که انتخاب نوع ترانسفورماتور تاثیر مستقیمی بر عملکرد سیستم داشته باشد.

دسته بندی دیگر بر اساس عملکرد است. در این حالت، ترانسفورماتورها به دو نوع کاهنده و افزاینده تقسیم می شوند. ترانسفورماتور کاهنده ولتاژ را کاهش می دهد و در نزدیکی مصرف کننده استفاده می شود، در حالی که ترانسفورماتور افزاینده ولتاژ را بالا می برد و معمولا در نیروگاه ها کاربرد دارد.

همچنین، انواع ترانسفورماتور از نظر کاربرد نیز متفاوت هستند. برخی برای شبکه برق طراحی شده اند، برخی برای تجهیزات صنعتی و برخی برای کاربردهای خاص مانند آزمایشگاهی یا پزشکی. این تنوع باعث شده که ترانسفورماتورها در تقریبا تمام حوزه های زندگی و صنعت حضور داشته باشند.

در مجموع، شناخت انواع ترانسفورماتورها به شما کمک می کند تا بهتر درک کنید که هر مدل در چه شرایطی استفاده می شود و چگونه می توان بهترین انتخاب را انجام داد.

ترانسفورماتور تک فاز

ترانسفورماتور تک فاز یکی از رایج ترین انواع ترانسفورماتور است که بیشتر در مصارف خانگی و کاربردهای سبک استفاده می شود. این نوع ترانسفورماتور برای سیستم هایی طراحی شده که با برق تک فاز کار می کنند و معمولا در وسایلی مانند لوازم برقی خانگی، سیستم های روشنایی و برخی تجهیزات کوچک صنعتی کاربرد دارد. به دلیل سادگی ساختار، این نوع ترانسفورماتور هزینه کمتری نسبت به مدل های دیگر دارد و نصب آن نیز آسان تر است.

در ترانسفورماتور تک فاز، فقط یک مسیر جریان وجود دارد و طراحی آن ساده تر از مدل های سه فاز است. این موضوع باعث می شود که نگهداری و تعمیر آن نیز راحت تر انجام شود. همچنین، این نوع ترانسفورماتور برای مکان هایی که نیاز به توان بالا ندارند، گزینه بسیار مناسبی است. برای مثال، در ساختمان های مسکونی یا مغازه ها، استفاده از این نوع ترانسفورماتور کاملا رایج است.

با این حال، این مدل محدودیت هایی هم دارد. مهم ترین محدودیت آن این است که برای کاربردهای سنگین و صنعتی مناسب نیست. اگر بار مصرفی زیاد باشد، استفاده از ترانسفورماتور تک فاز می تواند باعث کاهش راندمان و افزایش تلفات شود. به همین دلیل، در کارخانه ها و صنایع بزرگ معمولا از مدل های سه فاز استفاده می شود.

در مجموع، ترانسفورماتور تک فاز یک گزینه اقتصادی و کاربردی برای مصارف سبک است، اما برای کاربردهای سنگین باید از گزینه های قوی تر استفاده شود.

ترانسفورماتور سه فاز

ترانسفورماتور سه فاز یکی از مهم ترین انواع ترانسفورماتور در صنایع بزرگ و شبکه های برق است که برای انتقال توان بالا طراحی شده است. این نوع ترانسفورماتور از سه سیم پیچ مجزا تشکیل شده که هرکدام یک فاز را منتقل می کنند. این ساختار باعث می شود که توان بیشتری نسبت به مدل تک فاز منتقل شود و عملکرد سیستم پایدارتر باشد.

در بسیاری از صنایع مانند کارخانه ها، پالایشگاه ها و نیروگاه ها، استفاده از ترانسفورماتور سه فاز ضروری است. دلیل این موضوع این است که تجهیزات صنعتی معمولا به توان بالا نیاز دارند و این توان فقط از طریق سیستم های سه فاز قابل تامین است. همچنین، در شبکه های انتقال برق، استفاده از این نوع ترانسفورماتور باعث کاهش تلفات انرژی و افزایش راندمان می شود.

یکی از مزایای مهم این نوع ترانسفورماتور، تعادل در توزیع بار است. در سیستم سه فاز، بار بین سه فاز تقسیم می شود و این موضوع باعث می شود که فشار کمتری به هر بخش وارد شود. همچنین، این نوع سیستم لرزش و نوسان کمتری دارد و عملکرد آن یکنواخت تر است.

با این حال، هزینه این نوع ترانسفورماتور بیشتر از مدل تک فاز است و نصب آن نیز پیچیده تر می باشد. اما در کاربردهای صنعتی، مزایای آن به قدری زیاد است که این هزینه توجیه پذیر است. در نهایت، ترانسفورماتور سه فاز به عنوان ستون اصلی سیستم های برق صنعتی شناخته می شود و نقش بسیار مهمی در تامین انرژی پایدار دارد.

ترانسفورماتور کاهنده

ترانسفورماتور کاهنده یکی از پرکاربردترین انواع ترانسفورماتور است که وظیفه اصلی آن کاهش ولتاژ از یک سطح بالا به سطحی پایین تر و قابل استفاده برای مصرف کننده است. این نوع ترانسفورماتور معمولا در نزدیکی محل مصرف برق قرار می گیرد و نقش بسیار مهمی در ایمنی و کارایی سیستم های الکتریکی دارد. اگر ولتاژ بالا به صورت مستقیم وارد تجهیزات شود، می تواند باعث آسیب جدی یا حتی خطرات جانی شود، به همین دلیل استفاده از ترانسفورماتور کاهنده ضروری است.

در این نوع ترانسفورماتور، تعداد دور سیم پیچ ثانویه کمتر از سیم پیچ اولیه است. همین موضوع باعث می شود که ولتاژ خروجی کاهش پیدا کند. این کاهش ولتاژ به گونه ای انجام می شود که انرژی با کمترین تلفات منتقل شود و در عین حال ایمنی تجهیزات حفظ گردد. این اصل یکی از مهم ترین کاربردهای فرمول ترانسفورماتور در طراحی این دستگاه است.

کاربرد ترانسفورماتور کاهنده بسیار گسترده است. از شبکه های توزیع برق شهری گرفته تا سیستم های صنعتی و حتی برخی تجهیزات الکترونیکی، همه به این نوع ترانسفورماتور وابسته هستند. برای مثال، برق فشار قوی که از خطوط انتقال وارد شهر می شود، توسط این ترانسفورماتورها به ولتاژ قابل استفاده برای منازل تبدیل می شود.

همچنین، در بسیاری از صنایع، دستگاه ها برای کار کردن نیاز به ولتاژ مشخصی دارند. ترانسفورماتور کاهنده این امکان را فراهم می کند که برق ورودی به سطح مناسب تنظیم شود. در نهایت، این نوع ترانسفورماتور نقش بسیار مهمی در ایمنی، کنترل ولتاژ و عملکرد صحیح سیستم های الکتریکی دارد.

ترانسفورماتور افزاینده

ترانسفورماتور افزاینده برعکس نوع کاهنده عمل می کند و وظیفه آن افزایش ولتاژ جریان الکتریکی است. این نوع ترانسفورماتور معمولا در ابتدای مسیر انتقال برق، یعنی در نیروگاه ها، مورد استفاده قرار می گیرد. دلیل استفاده از آن این است که انتقال برق با ولتاژ بالا باعث کاهش جریان و در نتیجه کاهش تلفات انرژی در خطوط انتقال می شود.

در ترانسفورماتور افزاینده، تعداد دور سیم پیچ ثانویه بیشتر از سیم پیچ اولیه است. این افزایش تعداد دور باعث افزایش ولتاژ خروجی می شود. این اصل یکی از پایه های طراحی انواع ترانسفورماتور است و نقش مهمی در عملکرد شبکه های برق دارد. بدون استفاده از این نوع ترانسفورماتور، انتقال برق در مسافت های طولانی با راندمان پایین انجام می شد.

کاربرد این نوع ترانسفورماتور بیشتر در نیروگاه ها و شبکه های انتقال است، اما در برخی کاربردهای صنعتی نیز مورد استفاده قرار می گیرد. برای مثال، در برخی فرآیندهای خاص که نیاز به ولتاژ بالا وجود دارد، از این نوع ترانسفورماتور استفاده می شود. همچنین، در سیستم های تحقیقاتی و آزمایشگاهی نیز کاربرد دارد.

یکی از مزایای مهم ترانسفورماتور افزاینده، بهبود راندمان انتقال انرژی است. با افزایش ولتاژ، جریان کاهش پیدا می کند و همین موضوع باعث کاهش تلفات حرارتی در خطوط انتقال می شود. در نتیجه، انرژی با کیفیت بهتری به مقصد می رسد.

فرمول ترانسفورماتور

فرمول ترانسفورماتور یکی از مهم ترین بخش های درک عملکرد این دستگاه است و به صورت مستقیم ارتباط بین ولتاژ، جریان و تعداد دور سیم پیچ ها را نشان می دهد. این فرمول پایه طراحی و تحلیل انواع ترانسفورماتور است و به مهندسان کمک می کند تا مشخصات دقیق دستگاه را تعیین کنند. اگر بخواهیم ساده بیان کنیم، عملکرد ترانسفورماتور بر اساس نسبت بین سیم پیچ اولیه و ثانویه تعریف می شود.

فرمول اصلی ترانسفورماتور به صورت زیر در نظر گرفته می شود:
نسبت ولتاژ اولیه به ثانویه برابر است با نسبت تعداد دور سیم پیچ اولیه به ثانویه.

این یعنی اگر تعداد دور سیم پیچ ثانویه بیشتر باشد، ولتاژ افزایش پیدا می کند و اگر کمتر باشد، ولتاژ کاهش می یابد. این اصل در طراحی ترانسفورماتور کاهنده و افزاینده کاربرد دارد و یکی از پایه ای ترین مفاهیم در برق صنعتی محسوب می شود.

علاوه بر ولتاژ، رابطه ای بین جریان نیز وجود دارد. زمانی که ولتاژ افزایش پیدا می کند، جریان کاهش می یابد و برعکس. این موضوع به حفظ توان تقریبی در سیستم کمک می کند. در واقع، ترانسفورماتور انرژی را تبدیل می کند، نه اینکه آن را ایجاد یا از بین ببرد. البته در عمل مقداری تلفات وجود دارد که به صورت گرما ظاهر می شود.

در بررسی دقیق تر، عواملی مانند نوع هسته، جنس سیم پیچ و شرایط کاری نیز بر عملکرد واقعی تاثیر دارند. به همین دلیل، محاسبات عملی همیشه کمی با حالت ایده آل تفاوت دارد.

نکات مهم در خرید ترانسفورماتور

در خرید ترانسفورماتور باید به چند عامل مهم توجه کرد، زیرا انتخاب اشتباه می تواند باعث کاهش راندمان، افزایش هزینه و حتی آسیب به تجهیزات شود. اولین و مهم ترین نکته، تعیین دقیق نیاز سیستم است. باید مشخص شود که چه مقدار توان، ولتاژ و جریان مورد نیاز است تا ترانسفورماتور مناسب انتخاب شود.

یکی دیگر از نکات مهم، نوع ترانسفورماتور است. بسته به کاربرد، ممکن است نیاز به ترانسفورماتور تک فاز یا سه فاز باشد. همچنین، انتخاب بین مدل کاهنده یا افزاینده نیز اهمیت زیادی دارد. این انتخاب باید بر اساس شرایط کاری و نوع مصرف انجام شود.

کیفیت ساخت نیز عامل بسیار مهمی است. استفاده از مواد با کیفیت در هسته و سیم پیچ ها باعث افزایش راندمان و طول عمر دستگاه می شود. همچنین، سیستم خنک کاری و عایق بندی باید به درستی طراحی شده باشد تا از افزایش دما و خرابی جلوگیری شود.

در کنار این موارد، توجه به برند و خدمات پس از فروش نیز اهمیت دارد. ترانسفورماتورها معمولا تجهیزات گران قیمتی هستند و در صورت خرابی، تعمیر آن ها هزینه بر است. بنابراین، انتخاب یک برند معتبر می تواند در بلندمدت صرفه اقتصادی داشته باشد. در نهایت، هنگام خرید باید به شرایط محیطی نیز توجه کرد. عواملی مانند دما، رطوبت و محل نصب می توانند بر عملکرد دستگاه تاثیر بگذارند. در مجموع، انتخاب صحیح ترانسفورماتور نیاز به بررسی دقیق و شناخت کامل نیازها دارد.

در این مقاله مرکزآهن دیدیم که ترانسفورماتور یکی از مهم ترین تجهیزات در سیستم های برق است که نقش کلیدی در انتقال و توزیع انرژی الکتریکی دارد. در پاسخ به این سوال که ترانسفورماتور چیست باید گفت این دستگاه بر اساس اصل القای الکترومغناطیسی کار می کند و بدون تماس مستقیم بین مدارها، انرژی را منتقل کرده و سطح ولتاژ را تنظیم می کند. به همین دلیل، وظیفه ترانسفورماتور، کنترل ولتاژ و افزایش ایمنی شبکه های برق است.

شناخت اجزای ترانسفورماتور مانند هسته، سیم پیچ ها و سیستم خنک کاری به درک بهتر عملکرد ترانسفورماتور کمک می کند. همچنین آشنایی با انواع ترانسفورماتور مانند ترانسفورماتور تک فاز، سه فاز، کاهنده و افزاینده باعث می شود انتخاب دقیق تری داشته باشیم. بررسی کاربرد ترانسفورماتور در صنایع مختلف نیز اهمیت این تجهیز را نشان می دهد.
