سقف وافل یکی از نوین ترین انواع سقف های بتنی است که در پروژه های مدرن عمرانی به دلیل عملکرد سقف وافل عالی و ظاهر منظم آن به کار می رود. در پاسخ به این پرسش که سقف وافل چیست، می توان گفت نوعی دال دو طرفه با حفره های منظم است که وزن سازه را کاهش می دهد. قالب وافل از اجزای کلیدی اجرای آن است و در انواع مختلف پلاستیکی یا فایبرگلاس تولید می شود. سقف های وافل به ویژه در پروژه های بزرگ مانند پارکینگ ها و مراکز تجاری کاربرد دارند. امروزه شرکت های عمرانی خدمات سقف وافل را با دقت و فناوری بالا ارائه می کنند. با توجه به نوسانات قیمت میلگرد و مصالح، هزینه اجرای وافل سقف نیز متغیر است. استفاده از وافل سقفی علاوه بر زیبایی، سبب صرفه جویی در مصالح و افزایش مقاومت می شود. در مجموع، شناخت انواع سقف بتنی وافل برای انتخاب و خرید سقف وافل مناسب در پروژه های مختلف ساختمانی اهمیت زیادی دارد. در ادامه این مقاله، با جزئیات بیشتری با سقف وافل و کاربردهای آن آشنا می شوید.

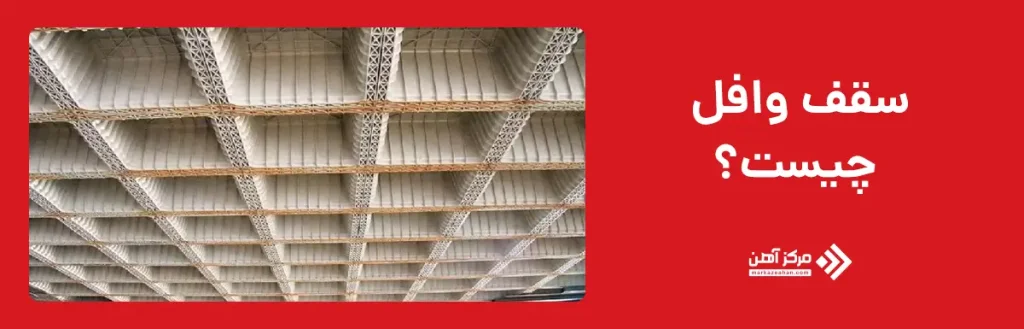

در پاسخ به پرسش سقف وافل چیست باید گفت که سقف وافل یا همان وافل سقف نوعی دال بتنی شبکه ای است که به دلیل طراحی منظم و حفره دار خود، وزن مرده سازه را کاهش داده و در عین حال مقاومت بالایی ایجاد می کند. در واقع، اگر بپرسیم وافل چیست یا وافل ساختمانی چیست، می توان گفت نوعی قالب و سیستم سازه ای است که در وافل سقف ساختمان به کار می رود تا بتن را به صورت منظم در دو جهت شکل دهد. سقف وافل بتنی در پروژه های مدرن، جایگزین مناسبی برای سقف های سنتی شده است و علاوه بر زیبایی، امکان اجرای دهانه های بلندتر را فراهم می کند.
در اجرای سقف وافل از قالب های خاصی استفاده می شود که پس از بتن ریزی جدا شده و قابل استفاده مجدد هستند. ارتفاع سقف وافل بسته به نوع دهانه و نیاز سازه تعیین می شود و نقش مهمی در عملکرد آن دارد. مشاهده عکس سقف وافل یا نمونه های واقعی وافل در ساختمان نشان می دهد که این نوع سقف وافل ترکیبی از کارایی مهندسی و جلوه معماری مدرن است.
سقف گرین وافل یکی از جدیدترین فناوری ها در خانواده انواع سقف های وافل است که با هدف بهینه سازی مصرف مصالح و افزایش پایداری محیطی طراحی شده است. در واقع، گرین وافل نسخه ای پیشرفته از سقف وافل دو طرفه محسوب می شود که در آن با استفاده از قالب های سبک تر و بتن با طرح اختلاط بهینه، وزن کلی سازه کاهش می یابد. هنگام بررسی اینکه سقف وافل چیست، باید بدانیم که گرین وافل علاوه بر مزایای کلاسیک وافل سقف، در کاهش مصرف فولاد و بتن نیز مؤثر است. این ویژگی باعث می شود نوسانات قیمت آهن تأثیر کمتری بر هزینه نهایی پروژه داشته باشد.
در طراحی سقف های وافل از نوع گرین، مهندسان با رعایت ضوابط سقف وافل و اصول مقاومت مصالح، شبکه ای از حفره ها را برای توزیع یکنواخت بار ایجاد می کنند. زیرسازی سقف وافل در این سیستم با دقت بالا انجام می شود تا امکان قالب گذاری دقیق فراهم گردد. نتیجه این طراحی سقف وافل، سازه ای سبک، اقتصادی و دوستدار محیط زیست است که در پروژه های مدرن بسیار مورد توجه قرار گرفته است.
در حالت کلی دو نوع طرح برای اجرای سقف های وافل وجود دارد:
سقفهای وافل یک طرفه بیشترین استفاده را در دهانه های کوتاه دارد. در این نوع سقف ها قالب های ساخت سقف به شکل مستطیل است زیرا تیرچه هایی که قرار است در ساخت این سقف به کار رود یک طرفه قرار می گیرد، پس میلگرد کمتری استفاده می شود و به دلیل بالا بودن قیمت میلگرد، هزینه ها در ساخت سقف وافل یک طرفه تا حدی کاهش می یابد.
بر عکس نوع قبلی استفاده از سقف وافل دو طرفه بیشتر از همه در دهانه های بلند مرسوم است. در این نوع سقف ها به شکل قالبهای به کار رفته برای ساخت سقف قابلمه ای می گویند و مثلاً تعداد میلگردهای استفاده شده در ساخت سقف های وافل دو طرفه بیشتر و هزینه ها نیز دو برابر است. آگاهی از حداکثر دهانه سقف وافل می تواند به شما در اجرای کار کمک بسیاری کند.
برای درک بهتر اینکه وافل سقف چیست و چگونه عمل می کند، باید اجزای تشکیل دهنده آن را بشناسیم. سقف وافلی نوعی دال بتنی است که از ترکیب بتن، آرماتور و قالب های خاص به نام قالب سقف وافل ساخته می شود. در واقع، وافل ساختمانی با ایجاد حفره های منظم در زیر سقف، وزن سازه را کاهش داده و مقاومت خمشی را افزایش می دهد. بسته به دهانه سقف وافل، طراحی ممکن است به صورت یک طرفه یا دو طرفه انجام شود. در طراحی سقف وافل یک طرفه، تیرچه ها در یک جهت قرار دارند، در حالی که در نوع دو طرفه، شبکه ای متقاطع از تیرچه ها بار را در دو جهت منتقل می کند.
میزان بتن مصرفی در سقف وافل کمتر از دال های تخت است، زیرا بخش هایی از بتن در قالب ها حذف می شود و این امر ضمن کاهش وزن، صرفه جویی اقتصادی نیز به دنبال دارد. ضخامت سقف وافل دو طرفه معمولاً بیشتر از نوع یک طرفه است تا بتواند دهانه های بلندتر را پوشش دهد. با رعایت مشخصات سقف وافل و ضوابط طراحی، می توان تا حداکثر دهانه سقف وافل حدود ۱۲ متر را بدون نیاز به تیر میانی اجرا کرد. البته در برخی شرایط خاص سازه ای یا معماری، ممنوعیت سقف وافل در دهانه های کوچک یا سازه های خاص باید در نظر گرفته شود. در زبان انگلیسی، سقف وافل به انگلیسی Waffle Slab نام دارد که یکی از رایج ترین سیستم های دال بتنی در ساختمان های مدرن است.
اجزای اصلی سقف وافل:
برای درک اینکه سازه وافل چیست و چرا در ساخت و ساز مدرن اهمیت دارد، باید ابتدا بدانیم سقف وافل چیست و چه ویژگی هایی دارد. سقف وافل یا همان وافل سقف نوعی سقف بتنی وافل است که با استفاده از قالب های مخصوص، شبکه ای از تیرچه های منظم ایجاد می کند تا بارهای وارده را به صورت یکنواخت منتقل نماید. از نظر عملکردی، سقف وافل چه نوع سقفی است؟ این نوع سقف در واقع یک دال دو طرفه یا یک طرفه با حفره های منظم است که مقاومت بالا، کاهش وزن و زیبایی ظاهری را هم زمان ارائه می دهد. جزئیات سقف وافل نشان می دهد که این سیستم علاوه بر کارایی سازه ای، در معماری مدرن نیز به دلیل فرم منظم زیر سقف، کاربرد تزئینی پیدا کرده است. سقف ساختمان وافل برای پروژه هایی با دهانه های بلند، طبقات متعدد و نیاز به کاهش وزن مرده بسیار ایده آل است.
کاربردهای اصلی و متداول سقف وافل:
فرآیند اجرای سقف وافل یکی از مهم ترین بخش های ساخت و ساز مدرن است که نیاز به دقت فنی بالا و رعایت اصول مهندسی دارد. درک صحیح از نحوه اجرای سقف وافل به مهندسان و پیمانکاران کمک می کند تا سازه ای مقاوم، سبک و اقتصادی اجرا کنند. در واقع، سقف وافل نوعی دال بتنی شبکه ای است که با استفاده از قالب های منظم موسوم به وافل سقف ساخته می شود. این سیستم باعث حذف بخش هایی از بتن غیر سازه ای، کاهش وزن و بهبود عملکرد خمشی سقف می گردد. برای دستیابی به بهترین کیفیت، لازم است مراحل اجرای سقف وافل با رعایت ضوابط طراحی و کنترل کیفی مصالح به ترتیب انجام شود.
مراحل اصلی اجرای سقف وافل:
اجرای صحیح این مراحل باعث می شود وافل سقف دارای دوام بالا، سطحی یکنواخت و عملکرد سازه ای بهینه باشد.
دال های وافل یا همان سقف های وافل، دال های سخت و سبک تری را نسبت به یک دال مسطح معادل ارائه می دهند. سرعت ساخت برای چنین دال هایی در مقایسه با دال های معمولی، سریع تر و نسبتاً مقرون به صرفه تر است، زیرا این نوع سقف از 30٪ بتن کمتر و 20٪ فولاد کمتر استفاده می کند و انحراف سقف را کم کرده، مقاومت خوبی داشته و کنترل لرزش آن نیز بسیار قابل تحسین است. در ساختمان ها و مکان هایی که کنترل لرزش حین حادثه برایشان بسیار مهم تر از جاهای دیگر است، حتماً از این نوع سقف ها برای ساخت آن ها استفاده می کنند. به عنوان مثال فرودگاه، بیمارستان، ساختمان های تجاری و صنعتی و غیره از این نوع سقف های وافل مورد استفاده قرار می دهند. مزایای سقف وافل به شرح زیر است:
از معایب استفاده از سقف های وافل می توان به این مورد اشاره کرد که مقادیر بیشتری از مواد قالب مورد نیاز است و می تواند بسیار هزینه بر باشد و از طرفی سقف های وافل ضخیم تر از سقف های تخت است، بنابراین ارتفاع بین هر طبقه باید بیشتر در نظر گرفته شود تا فضای کافی برای سایر خدمات ساختمانی وجود داشته باشد. لازم به ذکر است سقف وافل برای مناطق مسطح توپوگرافی و مکان های شیب دار توصیه نمی شود. این سقف ها در ارتفاعات بیشتری از کف نسبت به سقف های دیگر نصب می شوند و برای ساخت به قالب های مخصوصی نیاز دارند که ساخت این قالب ها به نوبه خود بسیار هزینه بر است. ساخت اینگونه سقف ها به نظارت های بسیار دقیق و نیروی کار حاذق و متخصص نیاز دارد که در کار خود خبره باشند. این نوع سقف نیاز به روش های نگهداری خاص دارد و این ممکن است کمی دشوار باشد؛ از طرفی استفاده از آن در مناطقی که در باد زیاد می وزد توصیه نمی شود.
در مقایسه بین سقف وافل و سقف عرشه فولادی، هر کدام دارای ویژگی ها، کاربردها و هزینه های متفاوتی هستند. سقف وافل نوعی دال بتنی شبکه ای است که با استفاده از قالب های خاص اجرا می شود و به دلیل حذف بخش های غیر سازه ای بتن، وزن کمتری دارد. در مقابل، سقف عرشه فولادی از ورق های گالوانیزه و تیرهای فولادی تشکیل شده و اجرای سریع تری دارد. بررسی مزایا و معایب سقف وافل نشان می دهد که این سیستم مقاومت بالا، دوام طولانی و ظاهری زیبا دارد اما نیازمند قالب بندی و نیروی متخصص است. در حالی که سقف عرشه فولادی وزن کمتری دارد و سرعت اجرای آن بسیار بیشتر است، اما در برابر آتش سوزی و خوردگی نیاز به پوشش محافظ دارد. از نظر هزینه، با توجه به قیمت عرشه فولادی که به نرخ روز ورق فولادی و تیرآهن بستگی دارد، معمولاً هزینه اجرای آن در پروژه های سبک تر کمتر از سقف وافل است. با این حال، در ساختمان هایی که دهانه های بزرگ یا بارهای سنگین دارند، سقف وافل به دلیل عملکرد دو طرفه و استحکام بالا گزینه ای ایمن تر و با دوام تر محسوب می شود.
جمع بندی
در مجموع، پاسخ به این پرسش که سقف وافل چیست نشان می دهد این سیستم سازه ای، ترکیبی از زیبایی معماری و کارایی فنی است. سقف وافل یا همان وافل سقف با ساختار شبکه ای خود، ضمن کاهش وزن سازه، مقاومت خمشی و برشی بالایی ایجاد می کند. از مهم ترین مزایای سقف وافل می توان به صرفه جویی در مصرف بتن و میلگرد، افزایش دهانه های قابل پوشش، کاهش بار مرده ساختمان، بهبود عملکرد در برابر زلزله و جلوه ظاهری چشم نواز اشاره کرد. علاوه بر این، امکان استفاده مجدد از قالب ها باعث اقتصادی تر شدن اجرای پروژه می شود. با این حال، معایب سقف وافل نیز باید در نظر گرفته شود؛ از جمله نیاز به نیروی متخصص، زمان بیشتر برای قالب بندی و هزینه اولیه بالاتر نسبت به سقف های سنتی. با رعایت اصول طراحی و اجرای دقیق، می توان از مزایای این سیستم حداکثر بهره را برد و در پروژه های مدرن عمرانی به نتایجی ایمن، زیبا و مقرون به صرفه دست یافت. در نهایت، انتخاب بین انواع وافل مانند وافل یک طرفه، دو طرفه یا گرین وافل باید بر اساس نوع سازه، دهانه ها، شرایط بارگذاری و بودجه پروژه انجام شود تا بهترین تعادل میان استحکام، زیبایی و صرفه اقتصادی در طراحی و اجرای سقف وافل حاصل گردد.
سوالات متداول

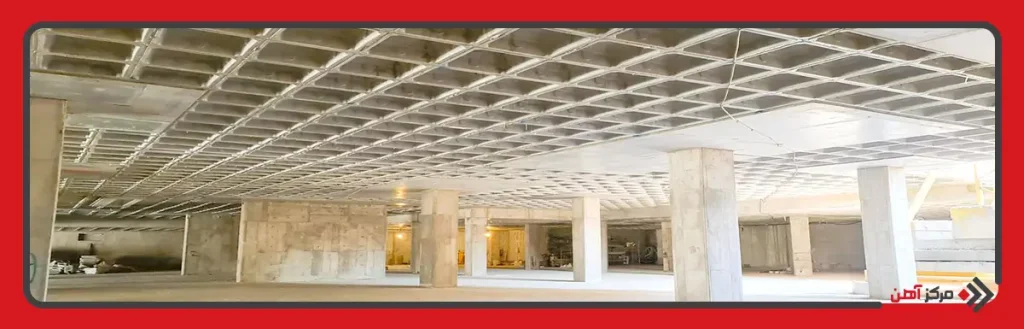

سقف وافل یک طرفه فقط در یک جهت دارای تیرچه و آرماتور است و بارها را در همان جهت منتقل می کند، در حالی که سقف وافل دو طرفه در دو جهت عمود بر هم آرماتور دارد و بار را به صورت دو طرفه به ستون ها منتقل می نماید.
سقف وافل برای ساختمان هایی با دهانه های بلند، پارکینگ ها، مراکز تجاری و پروژه هایی که نیاز به حذف ستون های میانی دارند مناسب است، چون وزن سازه را کاهش داده و مقاومت خمشی بالایی دارد.
در سال ۱۴۰۴ هزینه اجرای سقف وافل به طور میانگین بین ۳٫۵ تا ۵ میلیون تومان به ازای هر متر مربع است. این مبلغ بسته به نوع قالب، دهانه سقف و شرایط پروژه ممکن است کمی تغییر کند.

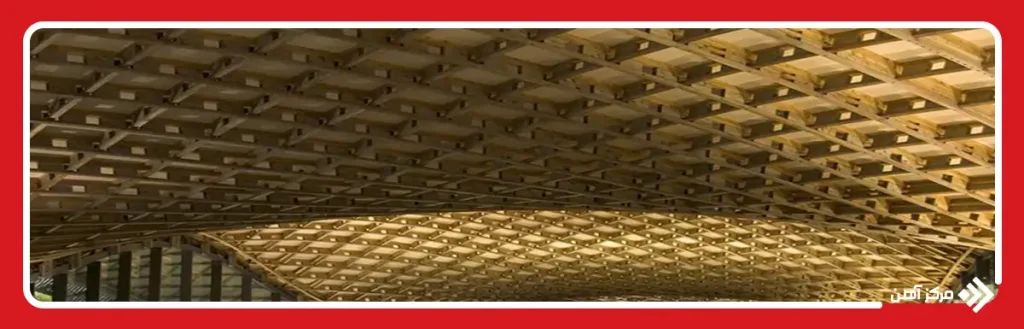

بله، اجرای سقف وافل معمولاً از سقف تیرچه بلوک گران تر است، چون نیاز به قالب بندی خاص و نیروی متخصص دارد. اما در عوض، مقاومت، زیبایی و امکان دهانه های بلندتری را فراهم می کند.
قالب وافل معمولاً از پلاستیک فشرده (پلی پروپیلن) یا فایبرگلاس ساخته می شود تا سبک، مقاوم و قابل استفاده مجدد باشد. برخی پروژه ها نیز برای کاهش هزینه از قالب های فلزی یا کامپوزیتی استفاده می کنند.
بله، سقف وافل برای ساختمان های چند طبقه بسیار مناسب است، زیرا مقاومت بالا، وزن کمتر و قابلیت انتقال یکنواخت بارها را دارد. این ویژگی ها باعث ایمنی و پایداری بیشتر در سازه های مرتفع می شوند.

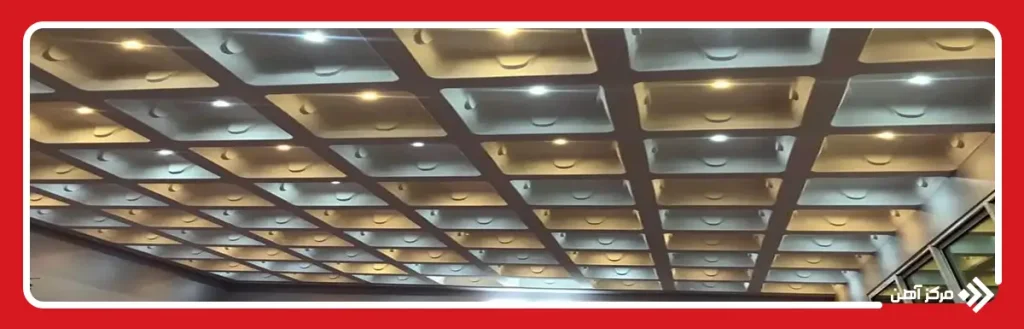

سقف وافل به دلیل وزن کمتر و سختی خمشی بالا، نیروی زلزله کمتری به سازه وارد می کند. همچنین توزیع یکنواخت بار و رفتار یکپارچه بتن در این نوع سقف، پایداری ساختمان در برابر لرزش ها را افزایش می دهد.
وزن سقف وافل معمولاً بین ۳۵۰ تا ۵۵۰ کیلوگرم بر متر مربع است، بسته به ضخامت دال و نوع آرماتور. این وزن نسبت به سقف های سنتی مانند تیرچه بلوک کمتر است و موجب کاهش بار مرده سازه می شود.
