کابل مفتولی چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
کابل مفتولی یکی از پرکاربردترین انواع کابل های برق در صنایع ساختمانی و نصب تاسیسات الکتریکی است که به دلیل ساختار ساده و قابلیت هدایت جریان بالا، جایگاه ویژه ای در انتقال انرژی دارد. این کابل ها از یک هادی تکرشته ای یا چند رشته ای از جنس مس یا آلومینیوم تشکیل شده اند که با عایق های مقاوم در برابر حرارت و رطوبت پوشانده می شوند و توانایی عبور جریان های مختلف را در پروژه های مسکونی، تجاری و صنعتی فراهم می کنند.
استفاده از کابل مفتولی در پروژه های برق رسانی به دلیل دوام بالا و نصب آسان اهمیت زیادی دارد. این کابل ها به صورت گسترده در سیم کشی ساختمان، تابلوهای برق، سیستم روشنایی و شبکه های داخلی ساختمان کاربرد دارند و با توجه به نوسانات بازار، قیمت آهن و مواد اولیه، قیمت آن ها می تواند متفاوت باشد. برای درک بهتر ویژگی ها، انواع و کاربردهای تخصصی کابل مفتولی، ادامه مقاله را دنبال کنید.
کابل مفتول چیست؟
کابل مفتول یا سیم برق مفتولی، نوعی هادی است که از یک رشته فلزی یکپارچه، معمولا از مس یا آلومینیوم، ساخته می شود. این ساختار ساده باعث می شود که سیم مفتول مقاومت الکتریکی کمی داشته و جریان الکتریکی را با کمترین افت منتقل کند. برخلاف کابل های افشان که از رشته های نازک چندگانه تشکیل شده اند، کابل برق مفتولی تک رشته ای بوده و شکل ثابت و صلب دارد که نصب آن در مسیرهای مستقیم و ثابت آسان تر است.
در پروژه های صنعتی و ساختمانی، کابل برق مفتولی به دلیل ثبات ابعادی، مقاومت مکانیکی مناسب و سازگاری با ترمینال ها و کانکتورها بسیار مورد استفاده قرار می گیرد. انتخاب نوع مناسب این کابل به عواملی مانند جریان مورد نیاز، طول مسیر و محیط نصب بستگی دارد. توجه به قیمت کابل مفتولی نیز از اهمیت ویژه ای برخوردار است، زیرا نوسانات بازار مواد اولیه مانند مس و آلومینیوم مستقیما بر هزینه نهایی پروژه تاثیر می گذارد.

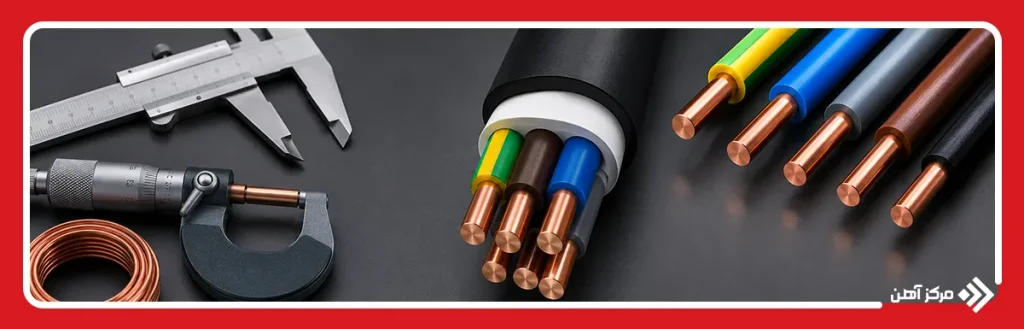

انواع کابل مفتولی
وجود انواع مختلف کابل مفتولی به دلیل تفاوت نیازهای فنی در پروژه های برق رسانی است. شرایط نصب، میزان جریان عبوری، مسیر سیم کشی، محدودیت فضای اجرا و سطح انعطاف مورد نیاز باعث شده تولیدکنندگان، کابل های مفتولی را در ساختارهای متنوع طراحی کنند. به همین دلیل انتخاب یک کابل واحد برای همه پروژه ها منطقی نیست و هر نوع کابل عملکرد مشخصی در مدارهای الکتریکی دارد.
در بررسی تفاوت کابل افشان و کابل مفتولی نیز موضوع تنوع ساختاری اهمیت پیدا می کند. اگرچه کابل های افشان به دلیل انعطاف پذیری بیشتر در برخی کاربردها محبوب هستند، اما کابل های مفتولی در بسیاری از سیستم های ثابت، تابلوهای برق و سیم کشی های منظم عملکرد فنی دقیق تری ارائه می دهند. شناخت انواع کابل مفتولی کمک می کند انتخاب کابل متناسب با شرایط پروژه با دقت بیشتری انجام شود.
کابل مفتولی تک رشته
کابل برق مفتول تک رشته از یک هادی فلزی یکپارچه تشکیل شده است که معمولا از جنس مس یا آلومینیوم ساخته می شود. این ساختار باعث می شود کابل شکل ثابت و صلب داشته باشد و در مسیرهای مستقیم و نصب های دائمی عملکرد مناسبی ارائه دهد. سیم کشی داخلی ساختمان، تابلوهای برق و مدارهایی که نیاز به جابه جایی مداوم ندارند از مهم ترین حوزه های استفاده این نوع کابل هستند.
در مقایسه با کابل برق افشان، کابل مفتولی تک رشته انعطاف کمتری دارد اما از نظر پایداری مکانیکی و حفظ فرم در مسیرهای ثابت مزیت محسوب می شود. همین ویژگی موجب شده بسیاری از مهندسان در پروژه های ساختمانی و صنعتی که مسیر کابل کشی مشخص و بدون حرکت است، استفاده از کابل های مفتولی تک رشته را ترجیح دهند. علاوه بر این، اتصال به ترمینال ها و تجهیزات برقی در برخی سیستم ها با کابل تک رشته ساده تر و منظم تر انجام می شود.
کابل مفتولی چند رشته
کابل مفتولی چند رشته از چند هادی مفتولی مجزا تشکیل می شود که در کنار یکدیگر و زیر یک روکش مشترک قرار می گیرند. در این ساختار، هر رشته همچنان ماهیت مفتولی و نسبتا صلب خود را حفظ می کند اما مجموعه کابل امکان انتقال توان یا سیگنال در مدارهای پیچیده تر را فراهم می سازد. این نوع کابل برق مفتول معمولا در تابلوهای صنعتی، تجهیزات کنترلی و سیستم هایی که به چند مسیر هادی نیاز دارند مورد استفاده قرار می گیرد.
در مقایسه با کابل برق افشان، کابل مفتولی چند رشته همچنان انعطاف پذیری پایین تری دارد اما نظم بیشتر در سیم کشی، مقاومت مناسب در برابر تغییر شکل و عملکرد پایدار در نصب های ثابت از مزایای آن به شمار می رود. تفاوت اصلی میان کابل مفتولی تک رشته و چند رشته در تعداد هادی ها و نوع کاربرد آن هاست؛ تک رشته برای مدارهای ساده و مسیرهای مشخص مناسب تر است، در حالی که نوع چند رشته برای شبکه های الکتریکی پیچیده تر و انتقال همزمان چند مسیر جریان کاربرد بیشتری دارد. به همین دلیل انتخاب میان این دو نوع کابل های مفتولی باید بر اساس طراحی مدار و شرایط اجرایی پروژه انجام شود.
| ویژگی | کابل مفتولی تک رشته | کابل مفتولی چند رشته |
|---|---|---|
| ساختار هادی | یک هادی فلزی یکپارچه | چند هادی مفتولی مجزا زیر یک روکش مشترک |
| میزان انعطاف پذیری | کم | کمی بیشتر از تک رشته اما همچنان محدود |
| شکل ظاهری و فرم | صلب و ثابت | منظم با چند مسیر هادی |
| کاربرد اصلی | سیم کشی ثابت ساختمان و مدارهای ساده | تابلو برق، مدارهای صنعتی و سیستم های چند مسیره |
| سهولت نصب | مناسب برای مسیرهای مستقیم و ثابت | مناسب برای سیم کشی های سازمان یافته و تجهیزات پیچیده تر |
| مقاومت در برابر تغییر شکل | بالا | بالا |
| مقایسه با کابل برق افشان | انعطاف کمتر اما پایداری بیشتر | انعطاف کمتر از کابل برق افشان ولی نظم سیم کشی بالاتر |
| مزیت مهم | اتصال ساده و حفظ فرم در مسیر ثابت | امکان انتقال همزمان چند مسیر جریان |
| محدودیت | مناسب نبودن برای جابه جایی و خم شدن مداوم | فضای نصب و خم کاری محدودتر نسبت به کابل افشان |
| انتخاب مناسب برای | پروژه های ساختمانی و نصب ثابت | سیستم های کنترلی و صنعتی با مدارهای پیچیده |
جدول بالا نشان می دهد که انتخاب میان کابل مفتولی تک رشته و چند رشته بیشتر به شرایط فنی پروژه وابسته است تا برتری مطلق یک گزینه بر دیگری. هر دو نوع کابل برق مفتول برای نصب های ثابت طراحی شده اند، اما تفاوت در تعداد هادی ها و نوع کاربرد باعث می شود عملکرد آن ها در پروژه های مختلف متفاوت باشد.
در عمل، زمانی که مسیر سیم کشی ساده و مستقیم باشد، نوع تک رشته انتخاب رایج تری محسوب می شود؛ در مقابل، برای مدارهای پیچیده تر و تجهیزات صنعتی، استفاده از کابل های مفتولی چند رشته می تواند نظم بیشتر و مدیریت بهتر اتصالات را فراهم کند. به همین دلیل پیش از انتخاب نهایی، بررسی نیاز الکتریکی و شرایط نصب اهمیت زیادی دارد.

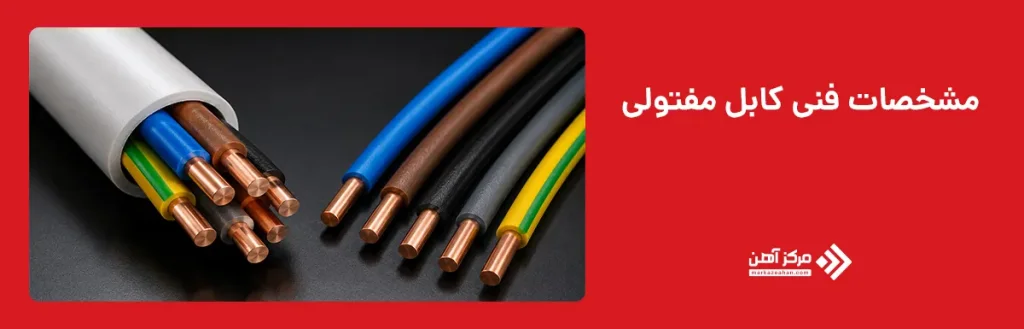

مشخصات فنی کابل مفتولی
شناخت مشخصات فنی کابل مفتولی برای انتخاب صحیح در پروژه های برق رسانی اهمیت زیادی دارد، زیرا عملکرد، ایمنی و طول عمر کابل مستقیما به همین ویژگی ها وابسته است. هر کابل برق مفتول بر اساس نوع هادی، ظرفیت انتقال جریان، عایق و شرایط محیطی طراحی می شود و بررسی این مشخصات کمک می کند کابل متناسب با نیاز پروژه انتخاب شود. هنگام خرید کابل مفتولی نیز توجه به این معیارها مانع از انتخاب اشتباه و افزایش هزینه های تعمیر یا تعویض خواهد شد.
مهم ترین مشخصات فنی کابل های مفتولی عبارتند از:
جنس هادی
هادی در کابل های مفتولی معمولا از مس یا آلومینیوم ساخته می شود. در میان این دو، کابل مفتولی مسی به دلیل رسانایی الکتریکی بالاتر، افت ولتاژ کمتر و مقاومت مناسب در برابر خوردگی کاربرد گسترده تری دارد؛ در حالی که هادی آلومینیومی وزن کمتر و قیمت پایین تری ارائه می دهد.
سطح مقطع یا ضخامت هادی
ضخامت هادی یکی از اصلی ترین مشخصات فنی است که ظرفیت عبور جریان را تعیین می کند. هرچه سطح مقطع بیشتر باشد، کابل توان انتقال جریان بالاتری خواهد داشت و برای تجهیزات پرمصرف یا مسیرهای طولانی مناسب تر خواهد بود.
نوع عایق کابل
عایق وظیفه محافظت از هادی و جلوگیری از اتصال کوتاه را بر عهده دارد. در کابل برق مفتول معمولا از عایق PVC یا مواد مقاوم دیگر استفاده می شود که در برابر حرارت، رطوبت و آسیب های محیطی مقاومت مناسبی دارند.
ولتاژ نامی
هر کابل برای محدوده مشخصی از ولتاژ طراحی می شود. انتخاب کابل با ولتاژ نامی مناسب اهمیت زیادی دارد، زیرا استفاده خارج از محدوده استاندارد می تواند موجب کاهش ایمنی و آسیب به تجهیزات برقی شود.
ظرفیت جریان یا آمپردهی
میزان جریان مجاز عبوری از کابل مشخص می کند که کابل تا چه اندازه توان تامین انرژی تجهیزات را دارد. انتخاب نادرست ظرفیت جریان باعث افزایش حرارت و کاهش عمر کابل خواهد شد.
مقاومت مکانیکی و دوام
یکی از ویژگی های مهم کابل های مفتولی، ساختار نسبتا صلب و مقاوم آن ها است. این ویژگی باعث می شود کابل در مسیرهای ثابت و نصب های دائمی، تغییر شکل کمتری داشته باشد و عملکرد پایدارتری ارائه دهد.
استانداردهای تولید
کابل های استاندارد براساس الزامات فنی و ایمنی تولید می شوند و کیفیت ساخت آن ها قابل اطمینان تر است. هنگام خرید کابل مفتولی باید به استانداردهای درج شده روی محصول و مشخصات فنی تولید کننده توجه شود تا ایمنی و عملکرد سیستم برق تضمین گردد.
ضخامت انواع کابل مفتولی
ضخامت هادی یا سطح مقطع کابل مفتولی یکی از مهم ترین عوامل تعیین کننده ظرفیت جریان و مقاومت الکتریکی کابل است. انتخاب ضخامت مناسب به نوع مصرف، طول مسیر، جریان عبوری و نوع نصب بستگی دارد. هادی های ضخیم تر جریان بیشتری را تحمل می کنند، اما انعطاف کمتری دارند و هزینه بیشتری نیز دارند.
| سطح مقطع هادی (mm²) | جریان مجاز (A) | نوع هادی | کاربرد متداول | نوع کابل |
|---|---|---|---|---|
| 0.5 | 5–6 | مس | روشنایی کوچک و مدارهای کم جریان | کابل مفتولی مسی |
| 0.75 | 6–10 | مس | روشنایی، پریزهای سبک | کابل های مفتولی |
| 1.0 | 10–13 | مس | پریز و مدارهای معمولی | کابل برق مفتول |
| 1.5 | 13–18 | مس | مدارهای روشنایی و پریز استاندارد | کابل مفتولی مسی |
| 2.5 | 20–24 | مس | پریزهای پرمصرف و سیستم های کوچک صنعتی | کابل های مفتولی |
| 4.0 | 25–32 | مس | تابلو برق، تجهیزات صنعتی سبک | کابل برق مفتول |
| 6.0 | 32–40 | مس | تجهیزات صنعتی متوسط و سیستم های فشار قوی | کابل مفتولی مسی |
| 10.0 | 45–55 | مس | تابلوهای صنعتی و مسیرهای طولانی | کابل های مفتولی |
| 16.0 | 60–70 | مس | پروژه های بزرگ صنعتی و فشار بالا | کابل برق مفتول |
این جدول نشان می دهد که با افزایش سطح مقطع، ظرفیت جریان و کاربرد کابل گسترده تر می شود، اما انعطاف پذیری آن کاهش می یابد. برای انتخاب مناسب، حتما نیاز جریان، مسیر نصب و نوع تجهیزات متصل به کابل در نظر گرفته شود تا عملکرد مطمئن و ایمنی سیستم تضمین شود. هنگام خرید کابل مفتولی، توجه به ضخامت و نوع هادی اهمیت زیادی دارد، به خصوص اگر قصد استفاده از کابل مفتولی مسی برای پروژه های حساس یا صنعتی داشته باشید.
کاربرد کابل مفتولی
کابل مفتولی به دلیل ساختار صلب، مقاومت مکانیکی مناسب و قابلیت انتقال جریان با افت کم، در بسیاری از پروژه های برق رسانی مورد استفاده قرار می گیرد. این کابل ها در شرایطی که مسیر کابل کشی مشخص و بدون حرکت مداوم است عملکرد بهینه دارند و نصب آن ها ساده است. مهم ترین کاربردهای کابل برق مفتول عبارت اند از:
- سیم کشی داخلی ساختمان ها
- تابلوهای برق و تجهیزات کنترل صنعتی
- مدارهای روشنایی و پریزهای ثابت
- انتقال جریان در مسیرهای کوتاه و متوسط
- پروژه های صنعتی و شبکه های برقی ثابت
- اتصال به ترمینال ها و کانکتورهای استاندارد

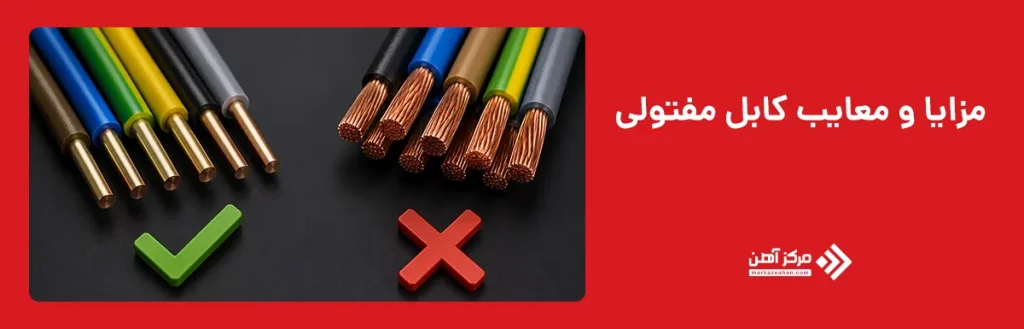

مزایا و معایب کابل مفتولی
کابل مفتولی به دلیل ساختار خاص خود، در بسیاری از پروژه های برق رسانی به عنوان گزینه ای مطمئن و کاربردی شناخته می شود. با این حال، مانند هر تجهیز الکتریکی دیگر، این کابل نیز در کنار مزایای فنی، محدودیت هایی دارد که باید پیش از انتخاب مورد توجه قرار گیرد. بررسی دقیق نقاط قوت و ضعف کابل مفتولی کمک می کند انتخاب نهایی بر اساس شرایط نصب، نوع مصرف و نیاز واقعی پروژه انجام شود.
مزایای کابل مفتولی
- هدایت الکتریکی مناسب و افت ولتاژ پایین
- مقاومت مکانیکی بالا
- حفظ فرم و ساختار در مسیرهای ثابت
- اتصال آسان به ترمینال ها و تجهیزات برقی
- عملکرد پایدار در نصب های دائمی
- طول عمر و دوام مناسب
- مقاومت نسبی در برابر تغییر شکل
- نظم بیشتر در سیم کشی و تابلو برق
- مناسب برای مسیرهای مستقیم و ثابت
- نیاز کمتر به نگهداری در شرایط استاندارد
معایب کابل مفتولی
- انعطاف پذیری کمتر نسبت به کابل افشان
- محدودیت در مسیرهای دارای خم زیاد
- مناسب نبودن برای تجهیزات متحرک
- احتمال شکستگی در خم شدن مکرر
- دشواری بیشتر در نصب های پیچیده
- حساسیت به اجرای غیر اصولی در برخی شرایط
- محدودیت استفاده در فضاهای با جابه جایی مداوم
- نیاز به انتخاب دقیق مسیر نصب
- امکان آسیب دیدگی در صورت خم کاری شدید
- وزن و سختی بیشتر در برخی سایزها نسبت به کابل های انعطاف پذیر
نکات مهم هنگام خرید کابل مفتولی
هنگام خرید کابل مفتولی، توجه به جنس هادی و سطح مقطع اهمیت ویژه ای دارد. انتخاب هادی مسی یا آلومینیومی باید با توجه به نیاز جریان و طول مسیر انجام شود، زیرا سطح مقطع و رسانایی هادی مستقیم بر افت ولتاژ و پایداری مدار تاثیر می گذارد. همچنین بررسی استانداردهای تولید، نوع عایق و ولتاژ نامی کابل ضروری است. کابل باید مطابق با محیط نصب و شرایط حرارتی و رطوبتی پروژه انتخاب شود تا عملکرد مطمئن و طول عمر طولانی داشته باشد. خرید از تامین کننده معتبر و توجه به مشخصات فنی تضمین کننده کیفیت و ایمنی سیستم خواهد بود.
سوالات متداول
انتخاب ضخامت کابل مفتولی به میزان جریان عبوری، طول مسیر سیم کشی و نوع مصرف بستگی دارد. هرچه جریان بیشتر یا مسیر طولانی تر باشد، باید از سطح مقطع بالاتری استفاده شود تا افت ولتاژ و افزایش حرارت به حداقل برسد.
بله، کابل مفتولی یکی از گزینه های رایج برای سیم کشی ثابت ساختمان محسوب می شود. ساختار صلب و مقاومت مکانیکی مناسب آن باعث شده در مسیرهای مستقیم، تابلو برق و مدارهای داخلی ساختمان عملکرد قابل قبولی داشته باشد.
قیمت کابل مفتولی تحت تاثیر عواملی مانند جنس هادی، سطح مقطع، نوع عایق، برند تولیدکننده و نوسانات بازار مس و آلومینیوم قرار دارد. افزایش ضخامت و استفاده از هادی مسی معمولا قیمت نهایی کابل را بیشتر می کند.
کابل مفتولی مسی از نظر هدایت الکتریکی، دوام و افت ولتاژ عملکرد بهتری دارد و در بسیاری از پروژه ها انتخاب اول محسوب می شود. در مقابل، کابل آلومینیومی وزن کمتر و قیمت پایین تری دارد و برای برخی پروژه های اقتصادی مورد استفاده قرار می گیرد.
برای تشخیص کابل مفتولی استاندارد باید به نشان استاندارد، مشخصات فنی درج شده روی روکش، سطح مقطع واقعی و اعتبار برند تولیدکننده توجه کرد. کیفیت عایق و یکنواختی هادی نیز از نشانه های مهم کابل استاندارد و ایمن است.
کابل های مفتولی در سطح مقاطع متنوع تولید می شوند و بازه آن ها بسته به نوع کاربرد متفاوت است. در سیم کشی ساختمان معمولا سایزهای 0.5 تا 16 میلی متر مربع رایج هستند، اما در پروژه های صنعتی و انتقال توان می توان از سطح مقاطع بسیار بالاتر نیز استفاده کرد.
