مهاربند یا بادبند چیست و چه کاربردی در ساختمان دارد؟

مهاربند یا بادبند یکی از اجزای مهم سیستم مقاوم در برابر نیروهای جانبی در سازه ها است که وظیفه اصلی آن افزایش پایداری ساختمان در برابر نیروهایی مانند زلزله و باد است. این عضو سازه ای با انتقال نیروهای افقی به فونداسیون، میزان تغییر شکل جانبی ساختمان را کاهش داده و از ایجاد آسیب های جدی در اسکلت سازه جلوگیری می کند. مهاربندها معمولا از مقاطع فولادی مانند نبشی، ناودانی، قوطی و پروفیل های مختلف ساخته می شوند و در سازه های فولادی به عنوان یکی از رایج ترین روش های تامین مقاومت لرزه ای مورد استفاده قرار می گیرند.

انتخاب نوع و ابعاد مهاربند به عواملی مانند ارتفاع ساختمان، نوع سازه، میزان نیروهای وارد شده و شرایط طراحی بستگی دارد. از آنجا که بیشتر مهاربندها با استفاده از مقاطع فولادی تولید می شوند، تغییرات قیمت آهن می تواند تاثیر مستقیمی بر هزینه اجرای این سیستم داشته باشد. به همین دلیل، مهندسان و پیمانکاران پیش از اجرای پروژه باید علاوه بر بررسی مشخصات فنی، هزینه تامین مصالح را نیز در نظر بگیرند. در ادامه مقاله، انواع مهاربند، نحوه عملکرد، مزایا، معایب و کاربردهای هر کدام را بررسی خواهیم کرد تا شناخت دقیق تری از این عضو مهم سازه ای به دست آورید.

مهاربند چیست؟

مهاربند یا بادبند (Brace) یکی از اعضای اصلی سیستم باربر جانبی در ساختمان است که برای مقابله با نیروهای افقی ناشی از زلزله، باد و سایر بارهای جانبی طراحی می شود. این عضو معمولا به صورت مورب بین تیر و ستون های قاب سازه ای قرار می گیرد و با ایجاد یک مسیر انتقال نیرو، بارهای جانبی را از طبقات به ستون ها و در نهایت به فونداسیون منتقل می کند. در سازه های فولادی، مهاربندها معمولا از مقاطعی مانند نبشی، ناودانی، قوطی، لوله یا مقاطع مرکب ساخته می شوند و با توجه به نوع طراحی می توانند عملکرد کششی، فشاری یا ترکیبی داشته باشند.

اساس عملکرد مهاربند بر افزایش سختی جانبی (Lateral Stiffness) و کنترل تغییر مکان طبقات استوار است. زمانی که ساختمان تحت تاثیر نیروهای جانبی قرار می گیرد، قاب های ساده تیر و ستون به تنهایی توانایی محدودی برای مقابله با تغییر شکل جانبی دارند. در این شرایط، مهاربند با جذب و انتقال نیرو، از ایجاد تغییر شکل بیش از حد جلوگیری کرده و پایداری کلی سازه را افزایش می دهد. به همین دلیل عملکرد انواع بادبند در ساختمان بر اساس نحوه قرارگیری، نوع اتصال، ظرفیت تحمل نیرو و رفتار آن در برابر کشش و فشار متفاوت است.

از نظر مهندسی، مهاربندها علاوه بر تامین مقاومت سازه، نقش مهمی در افزایش شکل پذیری (Ductility) ساختمان دارند. در هنگام وقوع زلزله، برخی سیستم های مهاربندی مانند مهاربندهای همگرا (Concentrically Braced Frames) یا واگرا (Eccentrically Braced Frames) با تغییر شکل کنترل شده، انرژی وارد شده به سازه را جذب می کنند. انتخاب نوع مناسب مهاربند به عواملی مانند ارتفاع ساختمان، میزان خطر لرزه ای منطقه، نوع اسکلت و الزامات آیین نامه ای بستگی دارد.

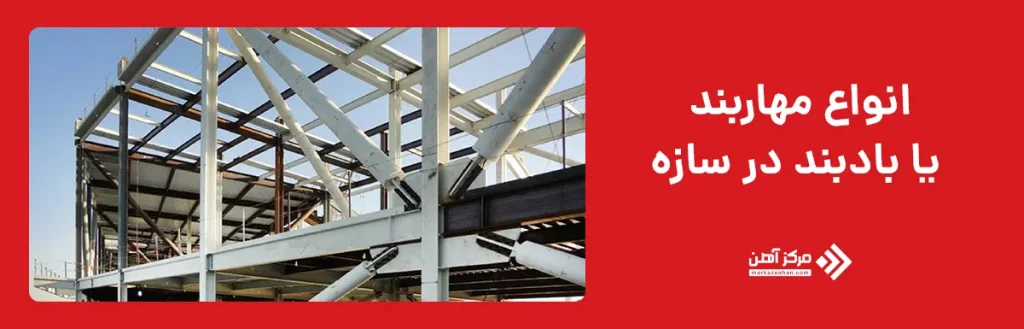

انواع مهاربند یا بادبند در سازه

مهاربندها بر اساس نحوه قرارگیری اعضا، نوع اتصال و شیوه انتقال نیرو به چند گروه مختلف تقسیم می شوند. هر سیستم مهاربندی رفتار سازه ای متفاوتی در برابر نیروهای جانبی دارد و انتخاب آن باید بر اساس نوع ساختمان، تعداد طبقات، شرایط لرزه ای منطقه و الزامات طراحی انجام شود. برخی مهاربندها بیشتر برای افزایش سختی سازه استفاده می شوند، در حالی که برخی دیگر با هدف جذب انرژی زلزله و افزایش شکل پذیری طراحی می شوند.

در ساختمان های فولادی، رایج ترین انواع بادبند شامل مهاربند همگرا، مهاربند واگرا، مهاربند ضربدری، مهاربند هشتی و مهاربند تک قطری هستند. هر کدام از این سیستم ها میزان متفاوتی از مقاومت فشاری و کششی، قابلیت جذب انرژی و محدودیت های اجرایی دارند. همچنین در بخش های غیر سازه ای مانند دیوارها نیز روش هایی مانند مهار دیوار با میلگرد برای افزایش پایداری و جلوگیری از ترک خوردگی یا جدا شدن دیوار از سازه مورد استفاده قرار می گیرد.

نوع مهاربند	نحوه عملکرد	مزایا	محدودیت ها	کاربرد رایج
مهاربند همگرا (CBF)	انتقال مستقیم نیروهای جانبی از طریق اعضای مورب به قاب سازه	سختی بالا، اجرای ساده و اقتصادی	کاهش شکل پذیری در برخی انواع	ساختمان های فولادی معمولی و متوسط
مهاربند واگرا (EBF)	جذب انرژی زلزله از طریق عضو پیوندی کوتاه یا بلند	شکل پذیری بالا و عملکرد مناسب لرزه ای	طراحی و اجرای پیچیده تر	ساختمان های مهم در مناطق زلزله خیز
مهاربند ضربدری (X شکل)	دو عضو مورب نیرو را به صورت متقابل منتقل می کنند	مقاومت و سختی زیاد	محدودیت در بازشوهای معماری	سوله ها، ساختمان های صنعتی و چند طبقه
مهاربند هشتی (V و Λ شکل)	انتقال نیرو از دو عضو مورب به مرکز تیر	امکان ایجاد فضای باز بیشتر	ایجاد نیروی اضافی در تیر هنگام زلزله	ساختمان های فولادی تجاری
مهاربند تک قطری	یک عضو مورب بین تیر و ستون قرار می گیرد	اجرای سریع و وزن کمتر	مقاومت کمتر نسبت به سیستم های چند عضوی	ساختمان های سبک و کوچک
مهاربند کمانش ناپذیر (BRB)	جلوگیری از کمانش عضو فشاری با استفاده از هسته ویژه	جذب انرژی بسیار بالا و رفتار متقارن کششی و فشاری	هزینه ساخت بیشتر	سازه های با اهمیت بالا

در انتخاب سیستم مهاربندی باید علاوه بر ظرفیت مقاومتی، عواملی مانند نحوه اتصال، امکان اجرای معماری، هزینه مصالح و شرایط بهره برداری ساختمان نیز بررسی شود. به عنوان مثال، مهاربند ضربدری معمولا بیشترین سختی جانبی را ایجاد می کند، اما ممکن است در محل بازشوها محدودیت ایجاد کند؛ در مقابل، مهاربند واگرا آزادی معماری بیشتری فراهم کرده و عملکرد لرزه ای بهتری دارد.

اجزای سیستم مهاربندی

سیستم مهاربندی از مجموعه ای از اعضای سازه ای و اتصالات تشکیل شده است که در کنار یکدیگر وظیفه تحمل و انتقال نیروهای جانبی را بر عهده دارند. عملکرد صحیح این سیستم تنها به خود عضو مهاربند محدود نمی شود، بلکه کیفیت طراحی و اجرای تمام اجزای مرتبط مانند اتصالات، صفحات اتصال و اعضای قاب نیز تاثیر مستقیمی بر مقاومت نهایی سازه دارد. در سازه های فولادی، هماهنگی بین اجزای مختلف مهاربندی باعث می شود نیروهای ناشی از زلزله و باد به شکل ایمن از قاب سازه به فونداسیون منتقل شوند.

مهم ترین اجزای تشکیل دهنده سیستم مهاربندی شامل موارد زیر هستند:

• عضو مهاربند (Brace Member):
  عضو اصلی سیستم است که معمولا به صورت مورب بین تیر و ستون قرار می گیرد و وظیفه انتقال نیروهای کششی و فشاری ناشی از بارهای جانبی را بر عهده دارد. این عضو می تواند از مقاطع فولادی مانند نبشی، قوطی، لوله، ناودانی یا مقاطع مرکب ساخته شود.
• تیر و ستون قاب سازه ای:
  تیرها و ستون ها بستر اصلی نصب مهاربند هستند و نیروهای ایجاد شده در بادبند را دریافت و به سایر بخش های سازه منتقل می کنند. ظرفیت این اعضا باید متناسب با نیروهای وارد شده از سیستم مهاربندی طراحی شود.
• صفحه اتصال (Gusset Plate):
  صفحه ای فولادی است که برای اتصال مهاربند به تیر یا ستون استفاده می شود. این قطعه باید ضخامت و مقاومت کافی داشته باشد تا بتواند نیروهای وارد شده از عضو مهاربند را بدون تغییر شکل شدید منتقل کند.
• اتصالات جوشی یا پیچی:
  اتصال بین مهاربند و سایر اجزای قاب می تواند به صورت جوشی یا پیچی اجرا شود. انتخاب نوع اتصال به شرایط پروژه، الزامات طراحی و میزان نیروی وارد شده بستگی دارد.
• صفحه کف ستون و فونداسیون:
  در انتهای مسیر انتقال نیرو، بارهای ایجاد شده توسط مهاربند به ستون و سپس به فونداسیون منتقل می شوند. طراحی مناسب این بخش برای جلوگیری از شکست یا تغییر شکل بیش از حد ضروری است.
• اعضای رابط یا عضو پیوندی (در مهاربند واگرا):
  در سیستم مهاربند واگرا، این عضو وظیفه جذب و استهلاک انرژی زلزله را بر عهده دارد و با تغییر شکل کنترل شده، از انتقال مستقیم نیروهای شدید به سایر بخش های سازه جلوگیری می کند.
• قطعات تقویتی و سخت کننده ها:
  در برخی سازه ها برای افزایش مقاومت صفحات اتصال یا جلوگیری از کمانش موضعی اعضا، از سخت کننده های فولادی استفاده می شود. این قطعات باعث بهبود عملکرد سیستم در برابر بارهای جانبی می شوند.

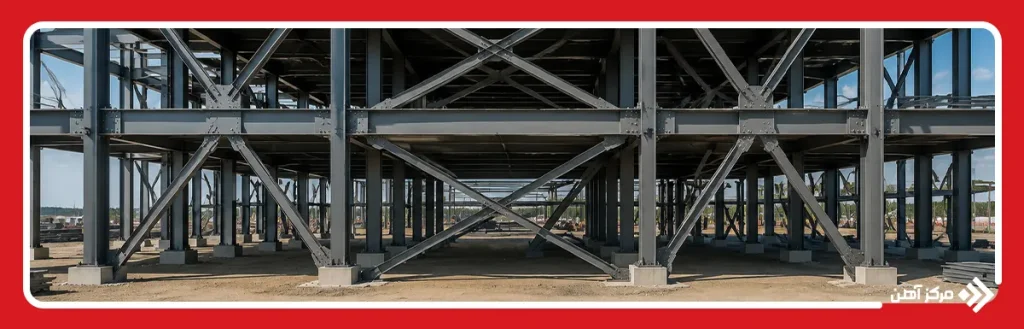

کاربرد مهاربند در ساختمان

مهاربندها یکی از مهم ترین اجزای مقاوم در برابر نیروهای جانبی در ساختمان هستند و استفاده از آنها باعث افزایش پایداری و ایمنی سازه در برابر زلزله و باد می شود. این سیستم ها علاوه بر کنترل تغییر شکل های جانبی، از ایجاد آسیب های شدید در اعضای اصلی ساختمان جلوگیری کرده و عملکرد سازه را در شرایط بحرانی بهبود می دهند.

مهم ترین کاربردهای مهاربند در ساختمان عبارتند از:

• افزایش مقاومت ساختمان در برابر نیروهای جانبی مانند زلزله و باد
• کاهش تغییر مکان جانبی طبقات و دریفت سازه
• افزایش سختی جانبی قاب های فولادی
• جلوگیری از کمانش و تغییر شکل بیش از حد اعضای سازه
• انتقال ایمن نیروهای افقی به فونداسیون
• افزایش شکل پذیری و جذب انرژی در زمان وقوع زلزله
• بهبود عملکرد لرزه ای ساختمان های فولادی
• افزایش پایداری سازه های بلند و چند طبقه
• تقویت ساختمان های موجود در پروژه های مقاوم سازی
• استفاده در سوله ها، سالن های صنعتی و سازه های فلزی بزرگ
• ایجاد سیستم باربر جانبی در ساختمان های فولادی
• کاهش خسارت های سازه ای و غیر سازه ای در هنگام زلزله

انواع قاب مهاربندی شده

یکی از انواع قاب‌ های ساختمانی و سیستم های مقاوم در برابر بارهای جانبی، قاب های مهاربندی شده هستند. قاب مهاربندی شده سیستمی به شکل خرپای قائم است که بیشتر در ساختمان های فولادی برای ایجاد مقاومت در برابر نیروهای جانبی استفاده می شود. قاب های مهاربندی شده به دو دسته اساسی تقسیم می شوند:

• قاب مهاربندی شده هم محور
• قاب مهاربندی شده برون محور

در دسته اول یعنی قاب مهاربندی شده هم محور، نقطه تلاقی اعضای مختلف و محور خنثی یک مکان هستند. اگر در این نوع پیاده سازی مقدار برون محوری به دلیل محدودیت فیزیکی کم باشد، این میزان به قدری ناچیز است که از آن صرف نظر خواهد شد. در مقابل مشاهده می‌شود که قاب مهاربندی شده برون محور، میزان برون محوری بالایی داشته به گونه‌ای که نمی‌توان از آن صرف نظر کرد.

در سیستم قاب مهاربندی اتصال اجزا (تیر به ستون) در دو نوع مفصلی و گیردار انجام می‌ شود. نوع هم محور برای فضاهایی با دهانه کوچک، صرفه اقتصادی بالایی دارند. از ویژگی‌ های مثبت این قاب می‌ توان به سرعت بالای پیاده سازی، مقاومت بالا، ساده بودن و … اشاره کرد. البته توجه داشته باشید که برای مناطقی که درصد زلزله خیز بودن بالایی دارند این نوع قاب پیشنهاد نمی‌ شود چرا که عناصر فشاری آن‌ ها در بارهای تناوبی ضعیف است.

به زبان دیگر می توان گفت این نوع قاب در مقابل بارهای استاتیک مقاومت زیادی دارد اما به دلیل شکل پذیری پایین برای جذب انرژی طوفان و زلزله مناسب نخواهد بود. در این مناطق استفاده از قاب مهاربند برون محور انتخابی بسیار مناسب خواهد بود.

مهاربند دارای مقطع مرکب

مهاربند که یکی از اعضای مقاوم کننده در برابر باد و زلزله است، برای سازه های متنوعی مانند پل، آپارتمان، پارکینگ و … به کار برده می شود. مهاربندهای هم مرکز زمانی که در مناطق زلزله خیز مورد استفاده قرار می گیرند، با احتمال ناپایدار شدن قبل از تسلیم رو به رو می شوند. برای حل این مشکل، قوطی های فولادی را با بتن پر کرده و سپس از آنها استفاده می کنند.

مقطع کامپوزیتی مورد استفاده دارای یک هسته فولادی با قابلیت شکل پذیری بالا است که هدف از طراحی آن، جاری شدن تحت فشار و کشش است. از طرف دیگر، برای حذف کامل کمانش فشاری، هسته مورد استفاده را درون غلافی از جنس فولاد قرار می دهند و فضای داخلی غلاف را با بتن و ملات پر می کنند. غلاف فولادی به عنوان مقاوم کننده طولی و عرضی عمل می کند و همچنین با ایجاد فشار محصور شدگی برای بتن، آن را تحت تنش در تمام جهات قرار می دهد.

به عبارت دیگر، پوسته فولادی هسته بتنی را تقویت کرده و پایداری و مقاومت کششی کلی مقطع فولادی را افزایش می دهد. در هسته بتنی ممکن است از بتن معمولی یا بتن خود تراکم استفاده شود. در نتیجه، استفاده از مهاربندهای دارای مقاطع مرکب باعث افزایش ظرفیت فشاری و کششی مقطع کلی شده و حتی پس از چندین چرخه رفت و برگشتی و ورود به مرحله غیر الاستیک، رفتار هیسترزیس مهاربند بهبود پیدا می کند. در این حالت، با تغییر مودهای کمانشی و به تاخیر افتادن کمانش های موضعی، شکل پذیری مقطع افزایش می یابد.

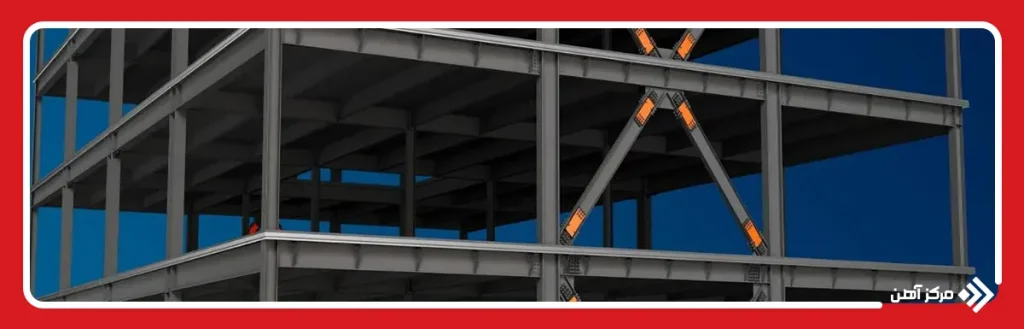

مزایا و معایب قاب مهاربندی شده مرکب

قاب مهاربندی شده مرکب (Composite Braced Frame) یکی از سیستم های مقاوم جانبی است که با ترکیب عناصر فولادی و بتنی، عملکرد سازه را در برابر نیروهای جانبی بهبود می دهد. در این سیستم، همکاری بین اجزای فولادی و بتن باعث افزایش ظرفیت باربری، سختی و پایداری سازه می شود. استفاده از این نوع قاب در ساختمان های با ارتفاع متوسط و بلند، به ویژه در مناطق با خطر لرزه ای بالا، می تواند عملکرد سازه را بهبود دهد.

مزایای قاب مهاربندی شده مرکب:

• افزایش مقاومت سازه در برابر نیروهای جانبی
• بهبود عملکرد لرزه ای ساختمان
• افزایش سختی جانبی قاب
• کاهش تغییر مکان و دریفت طبقات
• افزایش ظرفیت تحمل بارهای فشاری و کششی
• بهبود رفتار سازه در برابر آتش سوزی
• افزایش دوام و عمر مفید سازه
• امکان استفاده در ساختمان های بلند و چند طبقه
• ترکیب مناسب سرعت اجرای فولاد با مقاومت بتن
• کاهش ابعاد برخی اعضای سازه ای نسبت به سیستم های معمولی

معایب قاب مهاربندی شده مرکب:

• هزینه اولیه اجرای بالاتر نسبت به برخی سیستم های ساده
• نیاز به طراحی دقیق اتصال بین فولاد و بتن
• پیچیدگی بیشتر در مراحل اجرا
• نیاز به نیروی متخصص برای نصب و کنترل کیفیت
• افزایش زمان اجرای پروژه در برخی شرایط
• دشواری در تغییرات و اصلاحات پس از اجرا
• نیاز به هماهنگی دقیق بین عملیات فولادی و بتنی
• افزایش وزن کلی سازه در مقایسه با برخی سیستم های کاملا فولادی

مهاربند یا بادبند یکی از مهم ترین اجزای سیستم مقاوم جانبی ساختمان است که نقش اساسی در افزایش پایداری سازه در برابر نیروهایی مانند زلزله و باد دارد. این عضو با انتقال نیروهای افقی به بخش های اصلی سازه، میزان تغییر شکل جانبی را کنترل کرده و از آسیب های جدی به اسکلت ساختمان جلوگیری می کند. انتخاب نوع مناسب مهاربند به عواملی مانند نوع سازه، تعداد طبقات، شرایط لرزه ای منطقه و الزامات طراحی بستگی دارد.

انواع مختلف مهاربند مانند مهاربند همگرا، واگرا، ضربدری و کمانش ناپذیر هر کدام ویژگی ها و کاربردهای خاص خود را دارند و می توانند تاثیر متفاوتی بر عملکرد لرزه ای ساختمان داشته باشند. اجرای صحیح این سیستم، همراه با انتخاب مقاطع فولادی مناسب و طراحی دقیق اتصالات، باعث افزایش ایمنی، دوام و عمر مفید سازه می شود. به همین دلیل، مهاربند به عنوان یکی از راهکارهای اصلی مقاوم سازی و طراحی ساختمان های مقاوم در برابر زلزله شناخته می شود.
