شعاع خمش لوله پلی اتیلن چیست و چگونه محاسبه می شود؟

شعاع خمش لوله پلی اتیلن یکی از مشخصات فنی مهم در زمان طراحی و اجرای خطوط انتقال سیالات محسوب می شود که تاثیر مستقیمی بر عملکرد، دوام و ایمنی شبکه لوله کشی دارد. لوله های پلی اتیلن به دلیل انعطاف پذیری بالا نسبت به بسیاری از انواع لوله های فلزی، قابلیت تغییر مسیر بدون استفاده گسترده از اتصالات را دارند. با این حال، این ویژگی به معنی امکان خم کردن لوله در هر شرایطی نیست و رعایت استانداردهای مربوط به خمش برای جلوگیری از آسیب به ساختار لوله ضروری است. در پروژه های عمرانی و صنعتی، انتخاب تجهیزات مناسب در کنار بررسی عواملی مانند قیمت آهن اهمیت زیادی دارد، اما مشخصات فنی لوله باید اولویت اصلی در زمان طراحی باشد.

لوله های پلی اتیلن در شبکه های آبرسانی، کشاورزی، انتقال گاز و پروژه های صنعتی کاربرد گسترده ای دارند و شناخت محدوده مجاز خم شدن آن ها باعث افزایش عمر مفید سیستم می شود. هنگام انتخاب محصول، علاوه بر بررسی ویژگی هایی مانند قطر، ضخامت و فشار کاری، توجه به قیمت لوله نیز برای مدیریت هزینه های پروژه اهمیت دارد. با این وجود، کاهش هزینه خرید نباید باعث انتخاب لوله ای شود که انعطاف پذیری یا مقاومت کافی برای شرایط نصب موردنظر را نداشته باشد، زیرا خمش غیر اصولی می تواند باعث ایجاد تنش داخلی و کاهش عملکرد لوله در طول زمان شود.

شعاع خمش لوله پلی اتیلن چیست؟

شعاع خمش لوله پلی اتیلن به کمترین فاصله ای گفته می شود که لوله می تواند در هنگام تغییر مسیر طی کند، بدون اینکه دچار تغییر شکل دائمی، کاهش ضخامت دیواره یا آسیب ساختاری شود. زمانی که یک لوله در مسیر مشخصی خم می شود، فاصله مرکز انحنای ایجاد شده تا محور لوله به عنوان شعاع خمش شناخته می شود. هرچه این مقدار کمتر باشد، لوله قابلیت ایجاد قوس بیشتری داشته و انعطاف پذیری بالاتری از خود نشان می دهد.

انعطاف پذیری لوله های پلی اتیلن باعث شده است در بسیاری از پروژه ها به جای استفاده از تعداد زیاد زانو و اتصالات، از قابلیت خم شدن طبیعی لوله استفاده شود. البته میزان این انعطاف پذیری به عواملی مانند قطر خارجی، ضخامت جداره، نوع مواد اولیه و شرایط تولید بستگی دارد. در زمان طراحی مسیر لوله کشی، بررسی مشخصات محصول و استانداردهای تولید اهمیت زیادی دارد تا قیمت لوله پلی اتیلن در کنار کیفیت و عملکرد واقعی محصول ارزیابی شود.

به طور کلی، میزان خمش لوله پلی اتیلن با توجه به نسبت بین قطر خارجی لوله و شعاع ایجاد شده تعیین می شود. لوله هایی که قطر کمتر یا دیواره نازک تری دارند، معمولاً انعطاف بیشتری داشته و می توانند با شعاع کمتری خم شوند. در مقابل، لوله های ضخیم تر که برای فشارهای کاری بالاتر تولید می شوند، مقاومت بیشتری در برابر تغییر شکل دارند و برای جلوگیری از آسیب به ساختار آن ها باید شعاع خمش بیشتری در نظر گرفته شود.

یکی از پارامترهای موثر در تعیین این مقدار، SDR در لوله های پلی اتیلن است. این شاخص نسبت قطر خارجی لوله به ضخامت دیواره آن را مشخص می کند و نقش مهمی در میزان انعطاف پذیری لوله دارد. هرچه مقدار SDR بیشتر باشد، دیواره لوله نسبت به قطر خارجی نازک تر بوده و معمولاً امکان خم شدن بیشتری خواهد داشت. در مقابل، لوله هایی با SDR  پایین تر ضخامت بیشتری داشته و برای ایجاد انحنا به فضای بیشتری نیاز دارند.

فرمول محاسبه شعاع خمش لوله پلی اتیلن

برای تعیین شعاع خمش لوله پلی اتیلن نمی توان تنها به قطر لوله توجه کرد، زیرا پارامترهایی مانند ضخامت جداره، نوع پلی اتیلن، دمای محیط و شرایط نصب نیز بر میزان انعطاف پذیری تاثیر می گذارند. با این حال، در محاسبات اولیه معمولاً از رابطه ای استفاده می شود که شعاع خمش را به صورت ضریبی از قطر خارجی لوله نشان می دهد. این روش به مهندسان کمک می کند تا پیش از اجرای پروژه، فضای موردنیاز برای ایجاد مسیر منحنی و میزان تغییر جهت قابل قبول را مشخص کنند. فرمول عمومی محاسبه به شکل زیر بیان می شود:

R = K × D

در این رابطه:

• R: حداقل شعاع خمش لوله پلی اتیلن
• D: قطر خارجی لوله
• K: ضریب وابسته به مشخصات فنی لوله و شرایط نصب

مقدار ضریب K برای همه لوله ها یکسان نیست و براساس ویژگی های مکانیکی محصول تعیین می شود. برای مثال، لوله ای که دارای دیواره ضخیم تر است، مقاومت بیشتری در برابر تغییر شکل دارد و هنگام خم شدن به شعاع بزرگ تری نیاز خواهد داشت. در مقابل، لوله هایی با ضخامت کمتر می توانند مسیرهای منحنی را با شعاع کمتری طی کنند.

در پروژه های اجرایی معمولاً مقدار اعلام شده توسط تولیدکننده یا استاندارد مربوط به محصول، معیار اصلی برای تعیین شعاع خمش مجاز لوله پلیاتیلن است. استفاده از مقادیر تقریبی بدون توجه به مشخصات واقعی لوله می تواند باعث ایجاد فشارهای داخلی در جداره شود. این فشارها ممکن است در کوتاه مدت قابل مشاهده نباشند، اما در طول زمان باعث کاهش مقاومت مکانیکی و افت عملکرد شبکه شوند.

حداقل شعاع خمش لوله پلی اتیلن چقدر است؟

حداقل شعاع خمش لوله پلی اتیلن به کوچک ترین انحنایی گفته می شود که لوله می تواند بدون آسیب دیدگی تحمل کند. این مقدار معمولاً به صورت ضریبی از قطر خارجی لوله بیان می شود و با تغییر مشخصات محصول، مقدار آن نیز تغییر خواهد کرد. برای نمونه، یک لوله با قطر پایین و دیواره نازک معمولاً انعطاف بیشتری نسبت به یک لوله با قطر بالا و ضخامت زیاد دارد.

در زمان اجرای خطوط لوله، رعایت حداقل شعاع خمش اهمیت زیادی دارد، زیرا خم کردن لوله کمتر از مقدار استاندارد باعث تمرکز تنش در بخش داخلی قوس می شود. این موضوع می تواند به تغییر شکل بیضی شکل مقطع، کاهش سطح عبور جریان و حتی ایجاد ترک های ریز در ساختار لوله منجر شود. به همین دلیل، مجریان پروژه باید پیش از نصب، مشخصات فنی لوله را بررسی کرده و محدوده مجاز تغییر شکل آن را در نظر بگیرند.

به طور معمول، لوله های پلی اتیلن نرم تر و انعطاف پذیرتر در شرایطی که نیاز به عبور از مسیرهای پیچیده وجود دارد، انتخاب مناسب تری هستند. در مقابل، برای خطوطی که فشار کاری بالا دارند، ممکن است استفاده از لوله هایی با ضخامت بیشتر ضروری باشد که در این حالت باید فضای بیشتری برای ایجاد خم در نظر گرفته شود.

جدول شعاع خمش لوله پلی اتیلن بر اساس قطر و SDR

مقدار شعاع خمش مجاز لوله پلی اتیلن براساس قطر خارجی و SDR تغییر می کند. جدول زیر یک نمونه کلی برای درک رابطه بین این پارامترها ارائه می دهد. مقادیر دقیق باید براساس اطلاعات فنی سازنده و استاندارد محصول بررسی شود.

قطر خارجی لوله (میلی متر)	SDR لوله	وضعیت انعطاف پذیری	شعاع خمش تقریبی
20 تا 32	SDR 11 تا SDR 17	انعطاف پذیری بالا	حدود 20 تا 30 برابر قطر خارجی
40 تا 63	SDR 11 تا SDR 17	انعطاف پذیری متوسط	حدود 25 تا 35 برابر قطر خارجی
75 تا 110	SDR 11	مقاومت بیشتر و انعطاف کمتر	حدود 30 تا 40 برابر قطر خارجی
125 تا 200	SDR 17	نیازمند فضای نصب بیشتر	حدود 35 تا 50 برابر قطر خارجی
بالاتر از 200	SDR پایین	سختی بیشتر در تغییر مسیر	معمولاً نیازمند طراحی دقیق مسیر

این جدول نشان می دهد که افزایش قطر لوله معمولاً باعث افزایش شعاع موردنیاز برای خم کردن آن می شود. همچنین مقدار SDR تاثیر مستقیمی بر رفتار مکانیکی لوله دارد و باید در زمان طراحی مسیر مورد توجه قرار گیرد.

عوامل موثر بر میزان خمش لوله پلی اتیلن

عوامل مختلفی روی میزان خمش لوله پلی اتیلن تاثیر می گذارند و باعث می شوند یک لوله در شرایط متفاوت، رفتار مکانیکی یکسانی نداشته باشد. شناخت این عوامل به انتخاب صحیح محصول و اجرای اصولی شبکه کمک می کند. مهم ترین موارد موثر شامل قطر خارجی، ضخامت دیواره، نوع مواد اولیه، دمای محیط و روش نصب هستند.

قطر خارجی لوله : قطر لوله یکی از اصلی ترین عوامل تعیین کننده شعاع خمش است. هرچه قطر خارجی افزایش پیدا کند، سطح مقطع بیشتری در برابر تغییر شکل مقاومت می کند و برای ایجاد خم مناسب به شعاع بزرگ تری نیاز خواهد داشت.

ضخامت دیواره : ضخامت جداره ارتباط مستقیمی با انعطاف پذیری لوله دارد. لوله های ضخیم تر معمولاً مقاومت بالاتری در برابر فشار دارند اما سخت تر خم می شوند. در مقابل، لوله هایی با دیواره نازک تر انعطاف بیشتری دارند و برای مسیرهای دارای انحنا مناسب تر هستند.

نوع مواد اولیه پلی اتیلن : کیفیت مواد اولیه مورد استفاده در تولید لوله، روی ویژگی هایی مانند انعطاف پذیری، مقاومت در برابر ترک خوردگی و دوام تاثیر می گذارد. لوله هایی که با مواد استاندارد تولید شده اند، رفتار مکانیکی پایدارتر و قابلیت خم شدن کنترل شده تری دارند.

دمای محیط هنگام نصب : دمای محیط نیز می تواند میزان انعطاف پذیری لوله را تغییر دهد. در دماهای پایین، پلی اتیلن سخت تر شده و احتمال آسیب هنگام خم کردن افزایش پیدا می کند. به همین دلیل اجرای خم های شدید در هوای سرد باید با دقت بیشتری انجام شود.

شرایط نصب و نحوه اعمال نیرو : حتی یک لوله با انعطاف پذیری مناسب، در صورت خم شدن ناگهانی یا اعمال فشار نقطه ای ممکن است آسیب ببیند. خم کردن باید به صورت تدریجی انجام شود تا تنش اضافی در بدنه لوله ایجاد نشود.

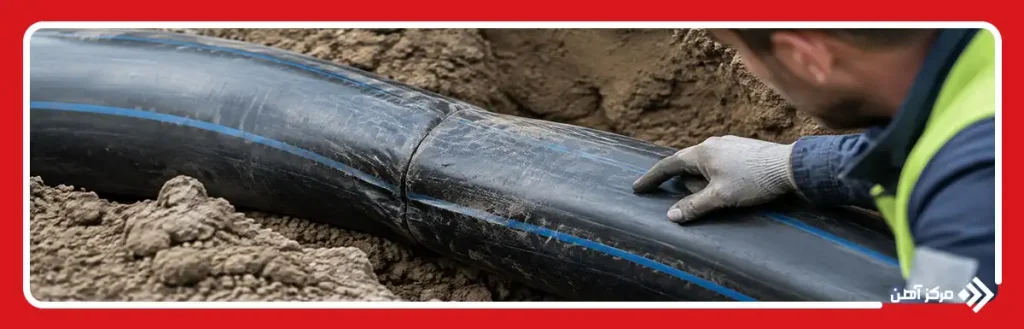

خطرات رعایت نکردن حداقل شعاع خمش

رعایت نکردن حداقل شعاع خمش لوله پلی اتیلن می تواند باعث ایجاد مشکلاتی شود که در ابتدا قابل مشاهده نیستند، اما در طول زمان عملکرد شبکه لوله کشی را کاهش می دهند. زمانی که لوله بیشتر از محدوده مجاز خم شود، نیروهای کششی و فشاری در بخش های مختلف جداره افزایش پیدا می کنند. این تنش ها باعث می شوند ساختار یکنواخت لوله تغییر کرده و مقاومت آن در برابر فشار داخلی یا عوامل محیطی کاهش یابد.

یکی از رایج ترین مشکلات ناشی از خمش بیش از حد، تغییر شکل مقطع لوله است. در حالت استاندارد، لوله پلی اتیلن باید شکل دایره ای خود را حفظ کند تا جریان سیال بدون افت فشار عبور کند. اما خم کردن بیش از اندازه می تواند باعث بیضی شدن مقطع، کاهش سطح عبور جریان و ایجاد اختلال در عملکرد سیستم شود. این مشکل در خطوطی که برای انتقال حجم بالای آب یا سیالات صنعتی طراحی شده اند، اهمیت بیشتری دارد.

از دیگر پیامدهای خم کردن غیر اصولی می توان به ایجاد ترک های ریز در جداره لوله اشاره کرد. این ترک ها ممکن است در زمان نصب قابل تشخیص نباشند، اما در اثر فشار مداوم، تغییرات دمایی و عوامل محیطی به مرور گسترش پیدا کنند. در نتیجه، احتمال نشتی یا شکست ناگهانی لوله افزایش خواهد یافت.

همچنین رعایت نکردن شعاع مجاز خمش لوله پلی اتیلن می تواند باعث کاهش عمر مفید شبکه شود. اگرچه پلی اتیلن مقاومت بالایی در برابر ضربه و خوردگی دارد، اما این مقاومت زمانی حفظ می شود که لوله مطابق شرایط طراحی و استانداردهای اجرایی نصب شود. به همین دلیل، خم کردن لوله با روش های غیراصولی یا استفاده از تجهیزات نامناسب می تواند هزینه های تعمیر و نگهداری پروژه را افزایش دهد.

در پروژه های بزرگ مانند خطوط انتقال آب، شبکه های آبیاری و سیستم های صنعتی، کوچک ترین آسیب در مسیر لوله می تواند باعث توقف عملکرد بخش بزرگی از شبکه شود. به همین دلیل، علاوه بر انتخاب محصول مناسب، رعایت دستورالعمل های نصب و توجه به محدوده خمش مجاز از مراحل مهم اجرای صحیح لوله کشی محسوب می شود.

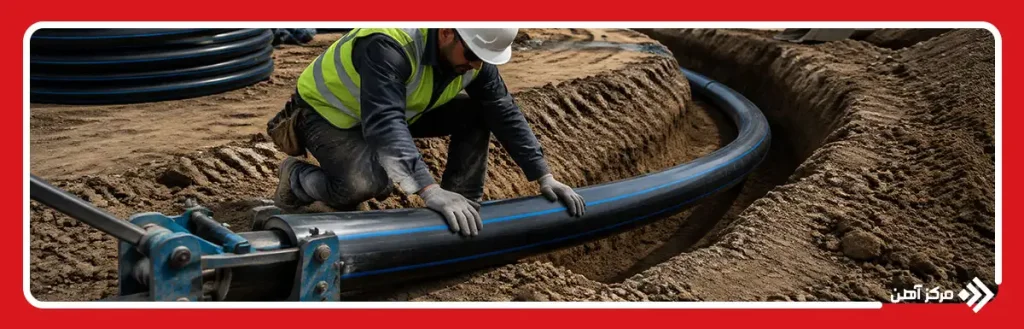

نکات مهم هنگام خم کردن لوله پلی اتیلن

خم کردن لوله پلی اتیلن باید با رعایت اصول فنی انجام شود تا انعطاف پذیری طبیعی این محصول به یک نقطه ضعف تبدیل نشود. اگرچه این لوله ها نسبت به بسیاری از محصولات مشابه قابلیت تغییر مسیر بیشتری دارند، اما اعمال فشار ناگهانی یا ایجاد خم تیز می تواند باعث آسیب به ساختار آن ها شود. رعایت چند نکته اجرایی ساده، تاثیر زیادی در افزایش دوام و عملکرد شبکه خواهد داشت.

مهم ترین نکات هنگام خم کردن لوله پلی اتیلن عبارتند از:

• بررسی مشخصات فنی لوله پیش از اجرا: قبل از ایجاد هرگونه خم، باید قطر، ضخامت جداره، فشار کاری و استاندارد تولید لوله بررسی شود تا مقدار مناسب خمش مشخص شود.
• رعایت شعاع خمش تعیین شده توسط تولیدکننده: هر لوله براساس ویژگی های مکانیکی خود دارای محدوده مشخصی برای خم شدن است و نباید کمتر از مقدار توصیه شده خم شود.
• جلوگیری از ایجاد خم ناگهانی: تغییر مسیر باید به صورت تدریجی انجام شود. اعمال نیروی زیاد در یک نقطه می تواند باعث تمرکز تنش و آسیب جداره لوله شود.
• عدم استفاده از حرارت مستقیم برای خم کردن: گرم کردن لوله با شعله یا روش های غیراستاندارد ممکن است ساختار پلی اتیلن را تغییر داده و مقاومت آن را کاهش دهد.
• توجه به شرایط آب و هوایی: در دماهای پایین، انعطاف پذیری لوله کاهش پیدا می کند و باید هنگام نصب دقت بیشتری انجام شود.
• استفاده از تجهیزات مناسب در پروژه های خاص: برای لوله های با قطر بالا یا ضخامت زیاد، استفاده از روش های اجرایی استاندارد ضروری است تا نیرو به شکل یکنواخت وارد شود.

یکی دیگر از نکات مهم، بررسی محل قرارگیری لوله پس از خم شدن است. لوله نباید تحت فشار جانبی دائمی، پیچ خوردگی یا کشش اضافی قرار بگیرد، زیرا این عوامل در طول زمان باعث کاهش مقاومت مکانیکی آن می شوند. اجرای صحیح مسیر لوله کشی باید به گونه ای باشد که لوله پس از نصب، در حالت طبیعی خود قرار گرفته و تنش اضافی به بدنه آن وارد نشود.

همچنین در هنگام خرید لوله برای پروژه هایی که دارای مسیرهای منحنی هستند، توجه به مشخصات فنی محصول اهمیت زیادی دارد. بررسی عواملی مانند قطر، SDR، فشار کاری و نوع کاربرد کمک می کند تا محصولی انتخاب شود که علاوه بر تامین نیاز پروژه، قابلیت اجرای مناسب در مسیر موردنظر را داشته باشد.

شعاع خمش لوله پلی اتیلن یکی از معیارهای مهم در طراحی و اجرای صحیح سیستم های لوله کشی است که تاثیر مستقیمی بر دوام، عملکرد و طول عمر شبکه دارد. اگرچه انعطاف پذیری بالای لوله های پلی اتیلن امکان اجرای مسیرهای منحنی و کاهش تعداد اتصالات را فراهم می کند، اما این قابلیت باید در محدوده استاندارد مورد استفاده قرار گیرد. رعایت شعاع خمش مجاز لوله پلی اتیلن باعث جلوگیری از تغییر شکل مقطع، ایجاد تنش داخلی و کاهش مقاومت لوله در برابر فشار می شود.

برای تعیین مقدار مناسب خمش باید عواملی مانند قطر خارجی، ضخامت دیواره، SDR، نوع کاربرد و شرایط محیطی بررسی شوند. استفاده از لوله مناسب و اجرای اصولی خم کاری، علاوه بر افزایش عمر مفید سیستم، هزینه های تعمیر و نگهداری را نیز کاهش می دهد. بنابراین پیش از اجرای هر پروژه، بررسی مشخصات فنی لوله و رعایت استانداردهای مربوط به خم شدن آن، نقش مهمی در عملکرد مطمئن و پایدار شبکه انتقال سیالات خواهد داشت.
