مفهوم SDR در لوله های پلی اتیلن چیست؟

SDR لوله پلی اتیلن یکی از مهم ترین شاخص های هندسی در طراحی، انتخاب و کنترل کیفیت لوله های تحت فشار است. این عدد نسبت قطر خارجی اسمی لوله به حداقل ضخامت دیواره آن را نشان می دهد و به مهندس کمک می کند بدون بررسی جداگانه تمام ابعاد، درباره ضخامت نسبی، ظرفیت تحمل فشار، سطح مقطع داخلی، وزن تقریبی و شرایط کاربرد لوله تصمیم بگیرد. بنابراین معنی SDR در لوله پلی اتیلن فقط یک عدد درج شده روی بدنه محصول نیست، بلکه خلاصه ای از ساختار هندسی لوله و یکی از ورودی های اصلی محاسبات هیدرولیکی و مکانیکی محسوب می شود.

انتخاب نادرست SDR در لوله های پلی اتیلن می تواند باعث افزایش غیرضروری هزینه، کاهش ظرفیت عبور سیال یا ناکافی بودن مقاومت لوله در برابر فشار داخلی شود. از طرف دیگر، وزن مواد اولیه، کلاس پلی اتیلن، قطر خارجی و رده فشاری، همگی بر هزینه نهایی پروژه اثر می گذارند؛ همان طور که قیمت روز آهن در برآورد خطوط فلزی اهمیت دارد، در شبکه های پلیمری نیز شناخت SDR برای تخمین اقتصادی ضروری است. در ادامه، فرمول محاسبه SDR، ارتباط آن با فشار و ضخامت، تفاوت رده های پرکاربرد و روش تشخیص آن از روی مشخصات لوله بررسی می شود.

SDR در لوله چیست؟

SDR مخفف Standard Dimension Ratio به معنای نسبت ابعادی استاندارد است. در سیستم لوله گذاری پلی اتیلن، این شاخص از تقسیم قطر خارجی اسمی لوله بر حداقل ضخامت اسمی دیواره به دست می آید. استفاده از قطر خارجی اهمیت دارد، زیرا لوله های پلی اتیلن متریک بر مبنای قطر خارجی کنترل می شوند و با افزایش ضخامت، قطر داخلی آنها کاهش می یابد. تعریف رسمی این شاخص به صورت SDR = dn / en بیان می شود که در آن dn قطر خارجی اسمی و en حداقل ضخامت دیواره است.

در پاسخ دقیق به پرسش SDR در لوله چیست باید گفت SDR یک نسبت بدون واحد است، نه فشار، وزن یا ضخامت مستقل. برای مثال، SDR 11 به این معنا است که قطر خارجی لوله تقریبا یازده برابر حداقل ضخامت دیواره آن است. در یک قطر خارجی ثابت، هرچه عدد SDR کمتر باشد، دیواره ضخیم تر خواهد بود. به همین دلیل لوله SDR11 معمولا نسبت به لوله SDR17 هم قطر، فشار بیشتری را تحمل می کند، اما سنگین تر است و فضای کمتری برای عبور سیال فراهم می سازد.

عدد SDR به تنهایی برای اعلام فشار مجاز کافی نیست. فشار قابل تحمل علاوه بر هندسه دیواره، به حداقل مقاومت مورد نیاز ماده یا MRS، ضریب طراحی، دمای بهره برداری، نوع سیال، مدت کارکرد و استاندارد تولید وابسته است. برای نمونه، دو لوله با SDR یکسان اما ساخته شده از PE80 و PE100 می توانند رده فشاری متفاوتی داشته باشند. در نتیجه، هنگام کنترل مشخصات فنی لوله پلی اتیلن باید SDR در کنار گرید مواد، PN، استاندارد، قطر، ضخامت، دمای طراحی و ضریب ایمنی خوانده شود.

گاهی عبارت software defined radio چیست نیز در نتایج جستجوی SDR مشاهده می شود. Software Defined Radio اصطلاحی در مهندسی مخابرات و به معنای رادیوی نرم افزارمحور است و هیچ ارتباطی با SDR لوله ندارد. در صنعت لوله، SDR صرفا Standard Dimension Ratio یا نسبت ابعادی استاندارد است.

جدول SDR لوله های پلی اتیلن

جدول زیر یک مقایسه نسبی است. رده فشار واقعی باید با توجه به گرید ماده، استاندارد طراحی، دمای کار و ضریب طراحی تعیین شود؛ زیرا SDR به تنهایی بیانگر فشار اسمی قطعی نیست.

رده SDR	ضخامت نسبی دیواره	تحمل فشار نسبی	کاربرد متداول
SDR 7.4	بسیار زیاد	بسیار بالا	خطوط خاص فشار قوی، اتصالات ویژه و پروژه های صنعتی
SDR 9	زیاد	بسیار بالا	انتقال آب پرفشار و شبکه های صنعتی حساس
SDR 11	نسبتا زیاد	بالا	آبرسانی تحت فشار، خطوط آتش نشانی، فاضلاب پمپاژی و انتقال صنعتی
SDR 13.6	متوسط رو به زیاد	متوسط تا بالا	شبکه های توزیع آب و برخی خطوط کشاورزی
SDR 17	متوسط	متوسط	خطوط انتقال و توزیع آب با فشار متوسط
SDR 21	کم	پایین تا متوسط	انتقال کم فشار و برخی کاربردهای غیرحساس
SDR 26	کمتر	پایین	خطوط ثقلی، زهکشی و کاربردهای کم فشار
SDR 33	بسیار کم	بسیار پایین	انتقال ثقلی و پروژه هایی که فشار داخلی تعیین کننده نیست

فرمول محاسبه SDR لوله پلی اتیلن

محاسبه SDR لوله بر پایه دو اندازه مستقیم انجام می شود: قطر خارجی اسمی و ضخامت حداقل دیواره. این رابطه اجازه می دهد نسبت هندسی انواع لوله sdr با قطرهای متفاوت مقایسه شود. برای مثال، اگر دو لوله با قطرهای 110 و 315 میلی متر هر دو SDR 11 باشند، ضخامت واقعی آنها برابر نیست، اما نسبت قطر خارجی به ضخامت در هر دو یکسان باقی می ماند. به همین علت، در صورت ثابت بودن گرید و شرایط طراحی، رده فشاری آنها نیز در یک خانواده قرار می گیرد. راهنماهای طراحی لوله پلی اتیلن نیز تاکید می کنند که برای یک ماده و SDR مشخص، تغییر قطر به تنهایی فشار اسمی را تغییر نمی دهد.

فرمول اصلی به شکل زیر است:

SDR = dn ÷ en

در این رابطه:

• SDR: نسبت ابعادی استاندارد و بدون واحد
• dn: قطر خارجی اسمی لوله بر حسب میلی متر
• en: حداقل ضخامت اسمی دیواره بر حسب میلی متر

از نظر محاسباتی می توان این رابطه را به سه حالت به کار برد:

محاسبه SDR: وقتی قطر خارجی و ضخامت معلوم است، قطر بر ضخامت تقسیم می شود.

محاسبه ضخامت: وقتی قطر خارجی و SDR معلوم است، قطر بر عدد SDR تقسیم می شود.

محاسبه قطر خارجی: وقتی ضخامت و SDR معلوم است، این دو مقدار در یکدیگر ضرب می شوند.

این روابط برای برآورد اولیه مناسب هستند، اما ضخامت نهایی سفارش باید از جداول استاندارد استخراج شود؛ زیرا اعداد محاسبه شده ممکن است به گرد کردن استاندارد، تلرانس ساخت و حداقل ضخامت مجاز نیاز داشته باشند. هنگام مقایسه قیمت لوله پلی اتیلن نیز باید ابعاد واقعی جدول تولیدکننده مبنا قرار گیرد، نه عدد خام به دست آمده از تقسیم ساده.

مثال ساده محاسبه SDR

فرض کنید قطر خارجی یک لوله 160 میلی متر و حداقل ضخامت دیواره آن 14.6 میلی متر است:

SDR = 160 ÷ 14.6 = 10.96

حاصل محاسبه تقریبا 11 است؛ بنابراین این محصول در خانواده SDR 11 قرار می گیرد. اختلاف جزئی میان حاصل تقسیم و عدد صحیح SDR می تواند از گرد کردن ابعاد استاندارد ناشی شود. برای ارزیابی مقدار پلی اتیلن مصرف شده در هر متر، باید ضخامت واقعی همان سایز از جدول وزن لوله پلی اتیلن استخراج یا با فرمول سطح مقطع محاسبه شود.

اگر لوله ای با قطر 160 میلی متر دارای ضخامت حدود 9.5 میلی متر باشد:

SDR = 160 ÷ 9.5 = 16.84

این مقدار به رده استاندارد SDR 17 نزدیک است. مقایسه دو مثال نشان می دهد که با ثابت ماندن قطر خارجی، کاهش ضخامت از 14.6 به 9.5 میلی متر عدد SDR را افزایش می دهد و ظرفیت تحمل فشار داخلی کاهش پیدا می کند.

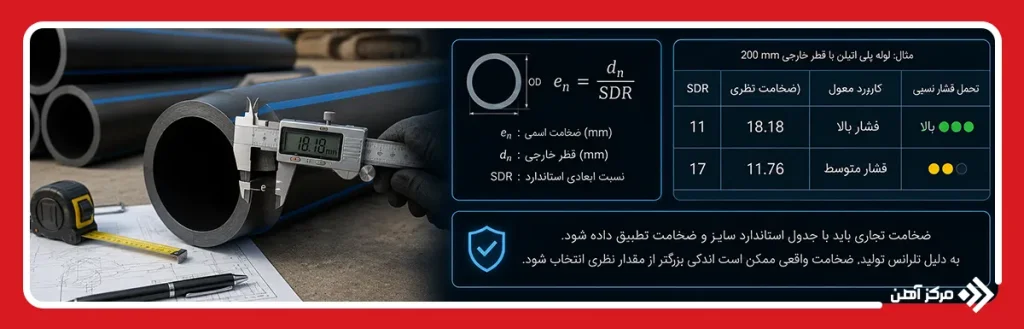

محاسبه ضخامت و وزن لوله پلی اتیلن با استفاده از SDR

SDR در لوله پلی اتیلن امکان برآورد مستقیم ضخامت و سپس محاسبه مقدار ماده مصرفی را فراهم می کند. این محاسبه برای تخمین وزن محموله، ظرفیت حمل، انتخاب تجهیزات جابه جایی، مقایسه پیشنهادهای فروش و برآورد قیمت لوله کاربرد دارد. با این حال، وزن محاسباتی با وزن تضمین شده تولیدکننده تفاوت جزئی دارد؛ زیرا تلرانس ضخامت، چگالی کامپاند، افزودنی ها، رنگدانه و شرایط اکستروژن بر جرم واقعی اثر می گذارند.

فرمول محاسبه ضخامت لوله پلی اتیلن با SDR

از تبدیل رابطه اصلی SDR، ضخامت اسمی به صورت زیر محاسبه می شود:

en = dn ÷ SDR

برای مثال، ضخامت نظری لوله پلی اتیلن با قطر خارجی 200 میلی متر در رده SDR 11 برابر است با:

en = 200 ÷ 11 = 18.18 میلی متر

ضخامت نظری همین قطر در SDR 17 برابر خواهد بود با:

en = 200 ÷ 17 = 11.76 میلی متر

این نتایج باید با جدول استاندارد سایز و ضخامت تطبیق داده شوند. ضخامت تجاری ممکن است به دلیل قواعد گرد کردن اندکی بزرگ تر از حاصل نظری انتخاب شود تا حداقل ضخامت در تمام محیط لوله تامین گردد.

فرمول محاسبه وزن لوله پلی اتیلن

ابتدا قطر داخلی تقریبی محاسبه می شود:

di = dn – 2e

سپس وزن هر متر لوله از رابطه زیر به دست می آید:

W = ρ × π ÷ 4 × [dn² – di²] × 10⁻⁶

فرم ساده شده فرمول نیز به صورت زیر است:

W = ρ × π × e × (dn – e) × 10⁻⁶

در این روابط:

• W وزن هر متر لوله بر حسب کیلوگرم است.
• ρ چگالی کامپاند پلی اتیلن بر حسب کیلوگرم بر متر مکعب است.
• dn قطر خارجی بر حسب میلی متر است.
• di قطر داخلی بر حسب میلی متر است.
• e ضخامت دیواره بر حسب میلی متر است.

برای محاسبه دقیق باید چگالی مندرج در مدارک مواد اولیه استفاده شود. به کار بردن یک چگالی فرضی فقط وزن تقریبی را نشان می دهد و جایگزین باسکول یا جدول رسمی سازنده نیست.

مثال ساده محاسبه ضخامت و وزن

یک لوله PE100 با قطر خارجی 110 میلی متر و SDR 11 را در نظر بگیرید.

ضخامت نظری:

e = 110 ÷ 11 = 10 میلی متر

قطر داخلی تقریبی:

di = 110 – (2 × 10) = 90 میلی متر

اگر چگالی کامپاند به صورت فرضی 950 کیلوگرم بر متر مکعب در نظر گرفته شود:

W = 950 × 3.1416 ÷ 4 × (110² – 90²) × 10⁻⁶

W ≈ 2.98 کیلوگرم بر متر

بنابراین وزن نظری یک شاخه 12 متری حدود 35.8 کیلوگرم خواهد بود. این مقدار صرفا نتیجه هندسه ایده آل و چگالی فرضی است. وزن واقعی باید با مشخصات تولیدکننده، تلرانس استاندارد و طول تحویلی کنترل شود.

رابطه SDR با ضخامت و فشار لوله پلی اتیلن

رابطه SDR و ضخامت لوله معکوس است. در یک قطر خارجی ثابت، کاهش SDR موجب افزایش ضخامت می شود و افزایش SDR دیواره را نازک تر می کند. با ضخیم شدن دیواره، سطح مقطع پلیمری و وزن هر متر افزایش می یابد، اما قطر داخلی و سطح عبور سیال کاهش پیدا می کند. بنابراین انتخاب SDR فقط یک تصمیم مقاومتی نیست و بر افت فشار، سرعت جریان، وزن، شعاع خمش، روش اتصال و هزینه اجرا نیز اثر می گذارد.

رابطه SDR و فشار را می توان با استفاده از تنش طراحی ماده بیان کرد:

MOP = 20 × σs ÷ (SDR – 1)

در این رابطه MOP فشار کاری مجاز بر حسب بار و σs تنش طراحی هیدرواستاتیکی بر حسب مگاپاسکال است. تنش طراحی از تقسیم MRS بر ضریب طراحی به دست می آید. در نتیجه، کوچک شدن SDR مخرج رابطه را کاهش می دهد و ظرفیت فشاری را افزایش می دهد. این محاسبه برای شرایط مرجع انجام می شود و در دماهای بالاتر، سیالات خاص، بارگذاری چرخه ای یا شرایط نصب دشوار باید ضرایب کاهشی مربوط اعمال شوند. استاندارد ISO 4427 نیز سامانه های پلی اتیلن را برای دامنه ای از فشارهای کاری مجاز پوشش می دهد و انتخاب نهایی را به الزامات پروژه وابسته می داند.

تفاوت SDR 11 و SDR 17

SDR 11 و SDR 17 از رده های رایج در شبکه های پلی اتیلن هستند. تفاوت اصلی آنها از نسبت ضخامت به قطر ناشی می شود، اما این تفاوت بر فشار، وزن، قطر داخلی، رفتار اجرایی و قیمت نهایی نیز اثر می گذارد. عبارت های لوله پلی اتیلن SDR11 و لوله SDR17 تنها زمانی برای سفارش کافی هستند که گرید ماده، قطر، استاندارد و فشار طراحی نیز مشخص شده باشد.

معیار مقایسه	SDR 11	SDR 17
ضخامت در قطر برابر	بیشتر	کمتر
تحمل فشار در گرید برابر	بالاتر	پایین تر
وزن هر متر	بیشتر	کمتر
مقدار مواد اولیه	بیشتر	کمتر
قطر داخلی در قطر خارجی برابر	کوچک تر	بزرگ تر
ظرفیت عبور سیال	کمتر	بیشتر
مقاومت در برابر صدمات موضعی	معمولا بیشتر	حساس تر به کاهش ضخامت
انعطاف پذیری نسبی	کمتر	بیشتر
هزینه خرید در قطر برابر	بالاتر	پایین تر
کاربرد غالب	خطوط پرفشار	خطوط فشار متوسط
نمونه متداول در PE100	معمولا PN16	معمولا PN10
عنوان رایج	لوله SDR11	لوله SDR17

مقادیر PN جدول برای PE100 و شرایط مرجع رایج بیان شده اند و نباید بدون کنترل دما، ضریب طراحی و استاندارد پروژه تعمیم داده شوند.

تفاوت SDR در لوله های PE80 و PE100

PE80 و PE100 دو طبقه مقاومتی متفاوت از مواد پلی اتیلن هستند. عدد 80 یا 100 مستقیما فشار لوله را نشان نمی دهد، بلکه به MRS ماده مربوط است. MRS اسمی PE80 برابر 8 مگاپاسکال و MRS اسمی PE100 برابر 10 مگاپاسکال است. از آنجا که PE100 مقاومت بلندمدت بیشتری دارد، یک لوله PE100 در SDR برابر می تواند فشار بالاتری نسبت به PE80 تحمل کند. PE100 همچنین امکان دستیابی به ظرفیت فشاری معین با دیواره نازک تر را فراهم می سازد.

معیار	PE80	PE100
MRS اسمی	8 مگاپاسکال	10 مگاپاسکال
مقاومت طراحی در شرایط مشابه	کمتر	بیشتر
فشار قابل تحمل در SDR برابر	پایین تر	بالاتر
ضخامت لازم برای فشار یکسان	بیشتر	کمتر
قطر داخلی برای فشار طراحی برابر	کوچک تر	بزرگ تر
وزن برای عملکرد فشاری یکسان	بیشتر	کمتر
بازده مصرف مواد	پایین تر	بالاتر
SDR 11 در شرایط متداول آب	حدود PN12.5	حدود PN16
SDR 17 در شرایط متداول آب	حدود PN8	حدود PN10
کاربرد	شبکه های قدیمی تر و فشارهای محدودتر	خطوط جدید، فشار بالاتر و قطرهای متنوع

بنابراین SDR در لوله های PE80 و PE100 نباید مستقل از جنس ماده مقایسه شود. برابر بودن sdr لوله های پلی اتیلن فقط نشان می دهد هندسه نسبی دیواره یکسان است؛ این برابری به معنای یکسان بودن ظرفیت فشاری مواد مختلف نیست.

نحوه تشخیص SDR از روی مشخصات لوله پلی اتیلن

نخستین روش، خواندن مارکینگ چاپ شده روی بدنه لوله است. تولیدکنندگان معمولا اطلاعاتی مانند نام سازنده، نوع ماده PE100 یا PE80، قطر خارجی، ضخامت، SDR، فشار اسمی، استاندارد، تاریخ تولید و کد خط را در فواصل معین چاپ می کنند. اگر عبارت SDR 11 یا SDR 17 روی محصول درج شده باشد، شناسایی مستقیم انجام می شود؛ با این حال باید خوانایی چاپ و انطباق آن با گواهی کنترل کیفیت بررسی شود.

اگر SDR روی بدنه نوشته نشده باشد، قطر خارجی و ضخامت را از روی مارکینگ یا برگه مشخصات بردارید و نسبت آنها را محاسبه کنید. برای نمونه، لوله 250 میلی متری با ضخامت حدود 22.7 میلی متر دارای نسبت 11 است و در گروه SDR 11 قرار می گیرد. اندازه گیری کارگاهی ضخامت باید در چند نقطه محیط انجام شود، زیرا بیضی شدن، آسیب سطحی یا تلرانس تولید می تواند یک قرائت منفرد را منحرف کند.

روش سوم، تطبیق مشخصات با جدول sdr لوله های پلی اتیلن در استاندارد یا کاتالوگ معتبر سازنده است. فاکتور خرید، گواهی مواد اولیه، گزارش آزمون فشار و برگه کنترل ابعادی نیز باید با مارکینگ بدنه یکسان باشند. توجه شود که PN و SDR مترادف نیستند؛ PN نتیجه ترکیب SDR، گرید ماده و شرایط طراحی است. بنابراین تشخیص SDR فقط از روی عبارت فشار 10 یا 16 بار، بدون دانستن نوع پلی اتیلن، روش مطمئنی محسوب نمی شود.

SDR چه تاثیری بر وزن و قیمت لوله پلی اتیلن دارد؟

با ثابت بودن قطر خارجی، نوع ماده و طول لوله، کاهش SDR باعث افزایش ضخامت و مقدار پلی اتیلن مصرفی می شود. این تغییر مستقیما وزن هر متر را افزایش می دهد و علاوه بر هزینه مواد، ممکن است هزینه حمل، تخلیه، جوشکاری و تجهیزات نصب را نیز تغییر دهد. عوامل اصلی اثرگذار عبارت اند از:

• ضخامت دیواره
• وزن هر متر
• مقدار کامپاند مصرفی
• قطر داخلی موثر
• ظرفیت عبور جریان
• فشار اسمی قابل دستیابی
• طول قابل بارگیری
• ظرفیت وسیله حمل
• سرعت جابه جایی
• توان تجهیزات نصب
• زمان گرم شدن در جوش لب به لب
• مقدار براده و پرت اجرایی
• ابعاد اتصالات هم رده
• هزینه مواد اولیه
• هزینه حمل تا پروژه
• شرایط حفاری و نصب
• ضریب ایمنی طراحی
• گرید PE80 یا PE100
• قطر خارجی لوله
• تیراژ سفارش

SDR پایین تر الزاما بهترین انتخاب نیست؛ همان طور که SDR بالاتر نیز همیشه اقتصادی ترین گزینه محسوب نمی شود. انتخاب صحیح زمانی انجام می شود که فشار پایدار و گذرا، دمای سیال، طول خط، افت هیدرولیکی، نوع ماده، بارهای خارجی، روش نصب و هزینه چرخه عمر به صورت هم زمان بررسی شوند. یک لوله پلی اتیلن ضخیم تر ممکن است ایمنی فشاری بیشتری داشته باشد، اما وزن و هزینه بالاتری ایجاد کند و سطح عبور را کاهش دهد. در مقابل، دیواره نازک تر می تواند ظرفیت جریان را افزایش دهد، ولی باید از نظر فشار داخلی، ضربه قوچ، خراش، بار خاک و شرایط بهره برداری کاملا تایید شود.
