درک دقیق مشخصات فنی هر نوع لوله، به ویژه در پروژه های صنعتی و ساختمانی، اهمیت زیادی دارد. برای شروع، لازم است بدانیم لوله گالوانیزه چیست؟ این نوع لوله از فولاد سیاه ساخته می شود که سطح آن با لایه ای از فلز روی (زینک) پوشش داده شده است. این فرآیند گالوانیزه کردن باعث می شود لوله در برابر رطوبت و زنگ زدگی مقاوم شود و عمر مفید آن افزایش یابد. لوله های گالوانیزه معمولاً در سیستم های آبرسانی، گلخانه ها، خطوط هوای فشرده و سازه های فلزی به کار می روند و به دلیل استحکام بالا، انتخابی مطمئن برای محیط های مرطوب محسوب می شوند.
یکی از عوامل اصلی که بر دوام و عملکرد این لوله ها تأثیر مستقیم دارد، خوردگی لوله گالوانیزه است. هرچند پوشش روی از فلز پایه محافظت می کند، اما در شرایطی مانند تماس مداوم با مواد شیمیایی، آب شور یا رطوبت بالا، احتمال خوردگی تدریجی وجود دارد. بررسی ضخامت پوشش، کیفیت گالوانیزه و اجرای صحیح درزها می تواند از این نوع آسیب جلوگیری کند. به همین دلیل در مشخصات فنی هر پروژه، میزان مجاز خوردگی و شرایط نگهداری لوله باید به طور دقیق تعریف شود.
در نهایت برای انتخاب و طراحی درست سیستم لوله کشی، بررسی جدول وزن لوله اهمیت زیادی دارد. وزن لوله بر اساس قطر، ضخامت و طول آن محاسبه می شود و بر عملکرد سازه، فشار کاری مجاز و هزینه حمل و نصب تأثیر می گذارد. مهندسان معمولاً با مراجعه به جدول استاندارد وزن لوله گالوانیزه، مناسب ترین گزینه را بر اساس نیاز پروژه انتخاب می کنند. در ادامه این مقاله، به بررسی جزئی تر ویژگی های فنی، استانداردها و روش های انتخاب بهترین نوع لوله گالوانیزه خواهیم پرداخت.
لوله گالوانیزه یکی از پرکاربردترین انواع لوله های فولادی در صنایع ساختمانی، آب رسانی و خطوط گاز است. این لوله ها از فولاد نرم (Low Carbon Steel) ساخته می شوند و سپس با فرآیند گالوانیزه گرم (Hot-Dip Galvanizing) پوشش دهی می شوند تا در برابر رطوبت و زنگ زدگی مقاوم گردند. بررسی مشخصات فنی لوله گالوانیزه برای انتخاب صحیح در پروژه های صنعتی اهمیت ویژه ای دارد، زیرا هر عامل مانند ترکیب شیمیایی، ضخامت پوشش، یا نوع استاندارد تولید، تأثیر مستقیمی بر طول عمر، کارایی و قیمت لوله گالوانیزه دارد. در ادامه، جزئیات فنی هر بخش از مشخصات این لوله به طور علمی توضیح داده شده است.
ترکیب شیمیایی و متریال پایه
فولاد مورد استفاده در تولید لوله گالوانیزه معمولاً دارای ترکیبی از عناصر کربن (حداکثر 0.25 درصد)، منگنز (حدود 0.9 درصد)، فسفر و گوگرد (کمتر از 0.05 درصد) است. این ترکیب باعث ایجاد تعادل بین استحکام و شکل پذیری می شود. پس از شکل دهی، لوله در وان مذاب روی با دمای حدود 450 درجه سانتی گراد غوطه ور می شود تا پوشش یکپارچه ای از فلز روی روی سطح آن تشکیل شود. این پوشش با ایجاد پیوند متالورژیکی با فولاد پایه، مقاومت بالایی در برابر اکسیداسیون و جلوگیری از خوردگی آهن آلات ایجاد می کند.
استانداردها و گریدهای تولید
تولید لوله گالوانیزه باید مطابق با استانداردهای جهانی انجام شود. در ایران و جهان، استانداردهای متداول شامل ASTM A53، ASTM A123، BS EN 10255، DIN 2440 و ISIRI 3765 هستند. هر استاندارد ویژگی های متفاوتی در زمینه ابعاد، روش گالوانیزه، آزمون های فنی و ضخامت پوشش تعیین می کند. گریدهای تولید معمولاً با حروف A، B و C مشخص می شوند که بیانگر مقاومت مکانیکی متفاوت هستند. رعایت این استانداردها علاوه بر تضمین کیفیت، به ثبات قیمت بازار و کنترل دقیق قیمت لوله کمک می کند.
ابعاد، ضخامت و وزن
ابعاد لوله گالوانیزه شامل قطر اسمی (NPS)، ضخامت دیواره (Schedule) و طول شاخه است. قطر این لوله ها معمولاً از ½ تا 6 اینچ متغیر است. ضخامت نیز از 2 تا 6 میلی متر بسته به فشار کاری متغیر می باشد. وزن هر متر از لوله با استفاده از جدول وزن لوله و بر اساس قطر و ضخامت محاسبه می شود. این داده ها در طراحی سازه و محاسبات بارگذاری بسیار مهم هستند، زیرا وزن بیشتر منجر به افزایش استحکام ولی کاهش سهولت نصب خواهد شد.
ویژگی های مکانیکی و فیزیکی
از نظر مکانیکی، لوله گالوانیزه دارای استحکام کششی در حدود 330 تا 400 مگاپاسکال و مقاومت تسلیم حدود 200 مگاپاسکال است. چقرمگی بالا باعث می شود این لوله ها در برابر لرزش، فشار و ضربات مکانیکی مقاوم باشند. از نظر فیزیکی، ضریب انبساط حرارتی این لوله ها حدود 12×10⁻⁶ بر درجه سانتی گراد است. این ویژگی ها، در کنار مقاومت بالا در برابر رطوبت، آن را برای مناطق مرطوب و صنعتی بسیار مناسب می کند.

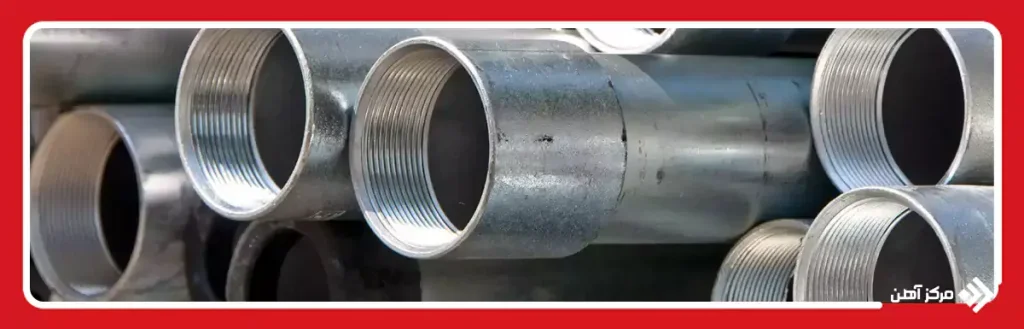

ضخامت پوشش
ضخامت لایه روی معمولاً بین 40 تا 120 میکرون متغیر است و این مقدار بسته به روش گالوانیزه، نوع فولاد پایه و شرایط محیطی تعیین می شود. لایه روی به عنوان آند فداشونده عمل کرده و حتی در صورت خراش یا آسیب سطحی، از فولاد زیرین در برابر زنگ زدگی محافظت می کند. در پروژه های صنعتی یا دریایی، استفاده از لوله هایی با پوشش ضخیم تر توصیه می شود تا دوام بیشتری در برابر عوامل خورنده داشته باشند.
آزمایش ها و کنترل کیفیت
برای اطمینان از کیفیت نهایی، لوله ها پس از گالوانیزه شدن تحت تست های گوناگون قرار می گیرند. از جمله این تست ها می توان به آزمایش هیدرواستاتیک برای کنترل فشار، تست چسبندگی پوشش، تست اسپری نمک (Salt Spray Test) و کنترل ضخامت پوشش اشاره کرد. همچنین نمونه هایی از هر سری تولید، در شرایط تسریع شده خورنده آزمایش می شوند تا عملکرد پوشش در برابر زنگ زدگی ارزیابی شود.
مزایا و محدودیت های فنی
مزایای فنی لوله گالوانیزه شامل مقاومت بالا در برابر زنگ زدگی، دوام طولانی، نصب آسان، قابلیت استفاده مجدد و هزینه نگهداری پایین است. از نظر اقتصادی، نسبت به لوله های استیل ضد زنگ ارزان تر بوده و در دسترس تر است. در مقابل، محدودیت هایی مانند وزن بالا، احتمال تشکیل رسوب در خطوط آب گرم و حساسیت به مواد شیمیایی قوی وجود دارد. با انتخاب درست نوع پوشش و استاندارد مناسب، می توان عمر مفید لوله را به بیش از 30 سال افزایش داد.
| پارامتر | محدوده یا مقدار متداول | توضیحات علمی |
|---|---|---|
| جنس پایه | فولاد کربنی کم آلیاژ | دارای استحکام بالا و قابلیت گالوانیزه شدن |
| درصد کربن | حداکثر 0.25٪ | کنترل چقرمگی و قابلیت جوشکاری |
| ضخامت پوشش روی | 40 تا 120 میکرون | بسته به نوع محیط و روش گالوانیزه |
| استحکام کششی | 330 تا 400 مگاپاسکال | مقاومت در برابر فشار و تنش |
| مقاومت تسلیم | حدود 200 مگاپاسکال | نشانگر حد تغییر شکل پلاستیک |
| قطر اسمی | ½ تا 6 اینچ | متناسب با نوع پروژه |
| طول استاندارد شاخه | 6 متر | طبق استاندارد ASTM و DIN |
| ضریب انبساط حرارتی | 12×10⁻⁶ بر درجه سانتی گراد | اهمیت در طراحی حرارتی خطوط |
| روش تولید | گالوانیزه گرم | پوشش کامل و چسبندگی بالا |
| استانداردهای مرجع | ASTM A53، DIN 2440، BS EN 10255 | تعیین کننده کیفیت و ابعاد |
برای انتخاب دقیق و مهندسی در پروژه های صنعتی و ساختمانی، بررسی مشخصات فنی لوله های گالوانیزه از اهمیت بالایی برخوردار است. این مشخصات شامل نوع فولاد پایه، ضخامت پوشش روی، قطر اسمی، طول شاخه، وزن و مقاومت مکانیکی لوله می شود. بر اساس استاندارد لوله گالوانیزه مانند ASTM A53 و DIN 2440، تمام پارامترهای ابعادی و فنی باید با نیاز پروژه و فشار کاری سیستم مطابقت داشته باشند.
در جدول مشخصات فنی لوله های گالوانیزه زیر، جزئیات فنی متداول برای انواع سبک، متوسط و مشخصات لوله گالوانیزه سنگین ارائه شده است. این جدول به شما کمک می کند تا بر اساس مشخصات فنی گالوانیزه، نوع مناسب لوله را انتخاب کرده و از دوام و مقاومت بهینه در برابر خوردگی اطمینان حاصل کنید. در طراحی های صنعتی، استفاده از جدول مشخصات لوله های گالوانیزه مرجع اصلی مهندسان برای محاسبات فنی و برآورد وزن و هزینه است.
| نوع لوله گالوانیزه | قطر اسمی (اینچ) | ضخامت دیواره (میلی متر) | وزن هر متر (کیلوگرم) | ضخامت پوشش روی (میکرون) | استحکام کششی (MPa) | استاندارد تولید |
|---|---|---|---|---|---|---|
| سبک | ½ تا 4 | 2.0 تا 2.5 | 1.2 تا 4.8 | 40 تا 60 | 330 | ASTM A53 – BS EN 10255 |
| متوسط | ½ تا 6 | 2.6 تا 3.5 | 1.8 تا 6.9 | 60 تا 90 | 360 | DIN 2440 – ISIRI 3765 |
| سنگین | ½ تا 6 | 3.6 تا 5.0 | 2.5 تا 9.3 | 90 تا 120 | 400 | ASTM A123 – BS 1387 |
بر اساس این جدول، لوله های سنگین به دلیل ضخامت بیشتر و پوشش روی قوی تر، مقاومت بالاتری در برابر فشار و زنگ زدگی دارند و برای محیط های مرطوب یا سیستم های فشار بالا مناسب ترند. در مقابل، لوله های سبک بیشتر در پروژه های ساختمانی و سیستم های تهویه استفاده می شوند. رعایت مشخصات فنی لوله های گالوانیزه طبق استانداردهای جهانی، تضمین کننده عملکرد مطمئن و افزایش عمر مفید تأسیسات خواهد بود.
جمع بندی
هر یک از روش های پوشش دهی لوله های فولادی دارای مزایا و محدودیت های خاص خود هستند. عواملی مانند خواص فیزیکی سیال، دما، فشار کاری و شرایط محیطی نقش تعیین کننده ای در انتخاب نوع پوشش مناسب دارند. در میان انواع لوله ها، لوله گالوانیزه به دلیل مقاومت بالا در برابر زنگ زدگی و رطوبت، از محبوبیت ویژه ای در پروژه های صنعتی و ساختمانی برخوردار است.
در طول سال ها، همواره کیفیت محصول و هزینه نهایی پروژه دو عامل اصلی در تصمیم گیری های صنعتی بوده اند. از این رو، انتخاب فرآیندهایی که بتوانند بین کیفیت بالا و هزینه مناسب تعادل ایجاد کنند اهمیت زیادی دارد. روش گالوانیزه کردن فولاد با استفاده از فلز روی، پاسخی کارآمد به این نیاز است، زیرا علاوه بر افزایش دوام و عمر مفید لوله، هزینه نگهداری و تعمیرات را نیز به شکل قابل توجهی کاهش می دهد.
سوالات متداول
مشخصات لوله گالوانیزه شامل قطر اسمی، ضخامت دیواره، طول شاخه، نوع رزوه، وزن واحد طول، جنس فولاد پایه و ضخامت پوشش روی است. این ویژگی ها تعیین کننده استحکام، دوام و مقاومت لوله در برابر خوردگی هستند.
برای بررسی مشخصات فنی باید به برگه مشخصات فنی تولیدکننده مراجعه کرد که شامل ترکیب شیمیایی، فشار کاری مجاز، ضخامت پوشش و استاندارد ساخت است. همچنین انجام تست هایی مانند چسبندگی و مقاومت در برابر خوردگی ضروری است.
لوله گالوانیزه درزدار از ورق فولادی جوش شده ساخته می شود و برای فشارهای متوسط مناسب است، در حالی که نوع بدون درز از شمش فولادی یکپارچه تولید می شود و تحمل فشار و دمای بالاتری دارد.
ضخامت پوشش روی معمولاً بین 40 تا 120 میکرون است و هرچه این ضخامت بیشتر باشد، مقاومت لوله در برابر زنگ زدگی افزایش می یابد. کنترل ضخامت پوشش بر اساس استانداردهایی مانند ASTM A123 و DIN EN ISO 1461 انجام می شود.
استانداردهای مهم شامل ASTM A53، ASTM A123، BS 1387، DIN 2440 و ISIRI 3765 هستند که مشخصات مکانیکی، ابعادی و میزان پوشش روی را مشخص می کنند و رعایت آن ها تضمین کننده کیفیت و عمر مفید لوله است.
برای اطمینان از مقاومت مکانیکی در فشار بالا باید از لوله های بدون درز با ضخامت بالا و پوشش یکنواخت استفاده کرد. همچنین تست های فشار هیدرواستاتیک و ضربه برای کنترل کیفیت لازم است.
رطوبت، دمای بالا، تماس با مواد شیمیایی خورنده و کیفیت پایین پوشش روی از مهم ترین عواملی هستند که باعث کاهش مقاومت و تغییر خواص فیزیکی لوله در طول زمان می شوند.
بله، در سیستم های آب رسانی معمولاً از لوله هایی با پوشش روی ضخیم تر و سطح داخلی صاف استفاده می شود، اما در فاضلاب از لوله های ضخیم تر و مقاوم تر در برابر خوردگی بهره گرفته می شود تا دوام بیشتری داشته باشند.
