کاربردهای مقاطع سرد نورد شده در ساختمان و روش های تولید آن
دسترسی سریع به محتوای این مطلب
کاربردهای مقاطع سرد نورد شده در ساختمان در سال های اخیر به دلیل نیاز به ساخت و ساز سبک، دقیق و اقتصادی افزایش چشمگیری پیدا کرده است. این مقاطع که از فرآیند نورد سرد تولید می شوند، به دلیل ابعاد دقیق، کیفیت سطح مناسب و مقاومت مطلوب در پروژه های ساختمانی مختلف مورد استفاده قرار می گیرند. استفاده از این محصولات در اسکلت های سبک، دیوارهای غیر باربر، سقف ها و سازه های پیش ساخته باعث شده مقاطع سرد نورد شده به یکی از اجزای مهم صنعت ساختمان تبدیل شوند.
در پروژه های عمرانی، انتخاب نوع مقطع فلزی تنها به مقاومت سازه محدود نمی شود و عواملی مانند وزن، سرعت اجرا، دوام و هزینه نیز اهمیت زیادی دارند. همان طور که بررسی مشخصات مصالح و قیمت آهن در تصمیم گیری مهندسان و پیمانکاران نقش مهمی دارد، انتخاب صحیح مقاطع نورد سرد نیز می تواند روی کیفیت ساخت، هزینه نهایی و عملکرد سازه تاثیرگذار باشد. در ادامه مقاله با روش های تولید، ویژگی ها و مهم ترین کاربردهای این مقاطع در ساختمان آشنا می شویم.
مقاطع سرد نوردیده در ساختمان
مقاطع سرد نوردیده در ساختمان به گروهی از پروفیل ها و مقاطع فولادی گفته می شود که پس از تولید ورق فولادی، در دمای محیط و بدون حرارت دهی مجدد شکل دهی می شوند. بسیاری از افراد این سوال را مطرح می کنند که نورد سرد چیست و چه تفاوتی با نورد گرم دارد. در فرآیند نورد سرد، ورق فولادی با عبور از غلتک ها تحت فشار قرار می گیرد و به ابعاد و شکل مورد نظر می رسد. این روش باعث افزایش دقت ابعادی، بهبود کیفیت سطح و ایجاد خواص مکانیکی مناسب در مقاطع تولید شده می شود. به همین دلیل این محصولات در پروژه هایی که دقت اجرا و کیفیت ظاهری اهمیت دارد، کاربرد فراوانی دارند.
فولاد سرد نورد شده در ساختمان به دلیل نسبت مناسب مقاومت به وزن، در ساخت سازه های سبک و نیمه سبک مورد استفاده قرار می گیرد. این مقاطع معمولا در تولید استاد و ران، پروفیل های دیوار خشک، سقف های سبک، چارچوب ها، زیرسازی نما و برخی اجزای سازه ای کاربرد دارند. کاهش وزن مرده ساختمان یکی از مهم ترین مزایای استفاده از این محصولات است؛ زیرا وزن کمتر سازه می تواند فشار وارد بر فونداسیون را کاهش داده و عملکرد ساختمان را به ویژه در مناطق زلزله خیز بهبود دهد.
از نظر فنی، مقاطع نورد سرد به دلیل فرآیند شکل دهی در دمای محیط، دارای تلرانس ابعادی دقیق تر و سطح یکنواخت تری نسبت به برخی محصولات نورد گرم هستند. همین ویژگی باعث می شود اتصال، مونتاژ و اجرای آن ها در پروژه های ساختمانی سریع تر و دقیق تر انجام شود. علاوه بر این، فولاد سرد نورد شده در ساختمان قابلیت مناسبی برای پانچ، خم کاری و تولید مقاطع با اشکال متنوع دارد و به همین دلیل در سیستم های صنعتی سازی ساختمان و سازه های پیش ساخته جایگاه مهمی پیدا کرده است.

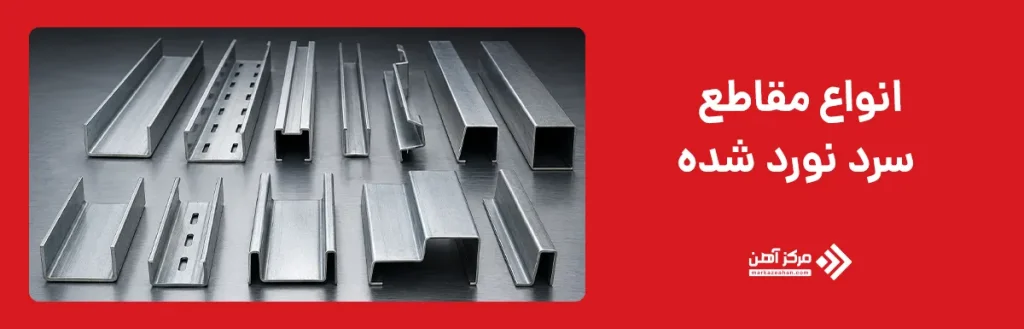

انواع مقاطع سرد نورد شده
مقاطع سرد نورد شده براساس شکل هندسی، کاربرد سازه ای و روش تولید در گروه های مختلفی قرار می گیرند. این محصولات به دلیل وزن مناسب، دقت ابعادی بالا و قابلیت تولید در ضخامت های متنوع، در صنعت ساختمان و سازه های سبک کاربرد گسترده ای دارند. انتخاب نوع مقطع معمولا براساس میزان بارگذاری، محل استفاده و شرایط اجرایی انجام می شود و هر مقطع ویژگی های فنی خاص خود را دارد.
مقاطع C یا سی شکل (C Section)
مقاطع C یکی از رایج ترین محصولات نورد سرد در ساختمان هستند که بیشتر در سازه های سبک فولادی، دیوارهای غیر باربر، سقف ها و زیرسازی ها استفاده می شوند. شکل هندسی این مقطع باعث ایجاد مقاومت مناسب در برابر نیروهای خمشی و فشاری می شود و در عین حال وزن نسبتا کمی دارد. نصب سریع و قابلیت پانچ و اتصال آسان از مهم ترین مزایای این نوع پروفیل محسوب می شود.
مقاطع U یا ناودانی سرد نورد شده
ناودانی سرد نورد شده در پروژه های ساختمانی، قاب بندی سبک و برخی اجزای صنعتی کاربرد دارد. این مقاطع از نظر ظاهری شبیه ناودانی های معمولی هستند اما با فرآیند شکل دهی سرد تولید می شوند و دقت ابعادی بالاتری دارند. در بسیاری از پروژه ها، بررسی مشخصات فنی و قیمت نبشی در کنار ظرفیت باربری و ضخامت مقطع انجام می شود تا انتخاب اقتصادی و فنی مناسبی صورت گیرد.
مقاطع Z یا زد شکل (Z Section)
مقاطع Z بیشتر در ساخت پرلین سقف سوله، پوشش های فلزی و زیرسازی سقف کاربرد دارند. طراحی خاص این مقطع باعث توزیع مناسب بار و ایجاد مقاومت خمشی مطلوب می شود. وزن پایین و امکان اجرای دهانه های مناسب باعث شده پروفیل Z یکی از مهم ترین مقاطع سرد نورد شده در صنعت سوله سازی باشد.
مقاطع کلاهکی یا Hat Section
مقاطع کلاهکی معمولا در زیرسازی نما، سقف های سبک و سیستم های پوششی استفاده می شوند. این مقاطع به دلیل شکل خاص خود، استحکام مناسبی در برابر تغییر شکل دارند و امکان نصب سریع و اتصال آسان را فراهم می کنند. استفاده از آن ها در پروژه های سبک سازی ساختمان بسیار رایج است.

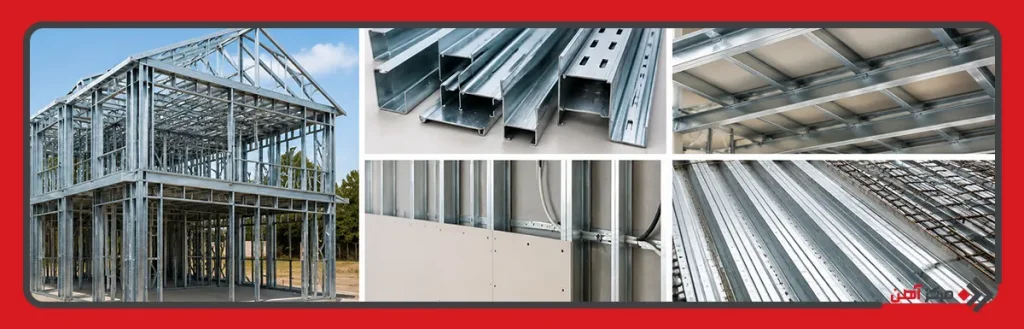

کاربرد مقاطع سرد نورد شده در ساختمان سازی
مقاطع سرد نورد شده به دلیل وزن کم، دقت ابعادی بالا و سرعت اجرای مناسب، در بخش های مختلف ساختمان سازی کاربرد گسترده ای دارند. این محصولات علاوه بر کاهش وزن سازه، امکان اجرای سریع تر و بهینه تر پروژه را فراهم می کنند و در بسیاری از سیستم های ساختمانی مدرن جایگزین برخی مقاطع سنگین شده اند. هنگام انتخاب این مقاطع، معمولا مشخصات فنی، ظرفیت باربری و حتی هزینه هایی مانند قیمت نبشی و سایر مقاطع فولادی نیز برای تصمیم گیری دقیق بررسی می شود.
کاربردهای مقاطع سرد نورد شده در ساختمان سازی:
- ساخت سازه های فولادی سبک (LSF)
- اجرای دیوارهای خشک و جداکننده
- تولید استاد و ران در سیستم کناف
- زیرسازی نماهای ساختمانی
- ساخت سقف های سبک و سقف کاذب
- تولید پرلین و اجزای سقف سوله
- قاب بندی و چارچوب های فلزی
- زیرسازی پوشش های فلزی و پانل ها
- ساخت پارتیشن های داخلی
- اجرای سازه های پیش ساخته
- تقویت و بازسازی بخش های ساختمانی
- تولید درب و پنجره های فلزی
- ساخت کانال ها و تجهیزات تاسیساتی
- اجرای سازه های موقت و صنعتی سبک
- زیرسازی تجهیزات و تاسیسات ساختمانی
مزایای استفاده از مقاطع سرد نورد شده در ساختمان
مقاطع سرد نورد شده به دلیل ویژگی های فنی و اقتصادی، جایگاه مهمی در صنعت ساختمان سازی پیدا کرده اند. این محصولات علاوه بر کاهش وزن سازه، دقت اجرایی بالایی دارند و امکان اجرای سریع تر پروژه را فراهم می کنند. در بسیاری از پروژه های ساختمانی، مهندسان علاوه بر مشخصات فنی، هزینه تامین مصالح و مواردی مانند قیمت ناودانی و سایر مقاطع فولادی را نیز بررسی می کنند تا بهترین انتخاب از نظر فنی و اقتصادی انجام شود.
مزایای استفاده از مقاطع سرد نورد شده در ساختمان:
- وزن کمتر نسبت به برخی مقاطع سنتی
- کاهش بار مرده ساختمان
- دقت ابعادی بالا
- کیفیت سطح مناسب و یکنواخت
- سرعت اجرای بیشتر
- سهولت در حمل و جابه جایی
- قابلیت پانچ، خم کاری و شکل دهی
- مصرف کمتر فولاد در برخی کاربردها
- کاهش هزینه های اجرایی
- مناسب برای سازه های سبک و پیش ساخته
- امکان تولید در ابعاد و اشکال متنوع
- مقاومت مناسب در برابر نیروهای سازه ای
- قابلیت اتصال و مونتاژ آسان
- کاهش ضایعات در فرآیند ساخت
- سازگاری با سیستم های صنعتی سازی ساختمان
- قابلیت استفاده در زیرسازی و اجزای غیر باربر
- امکان استفاده از پوشش های محافظ مانند گالوانیزه
- بهبود سرعت پیشرفت پروژه های ساختمانی

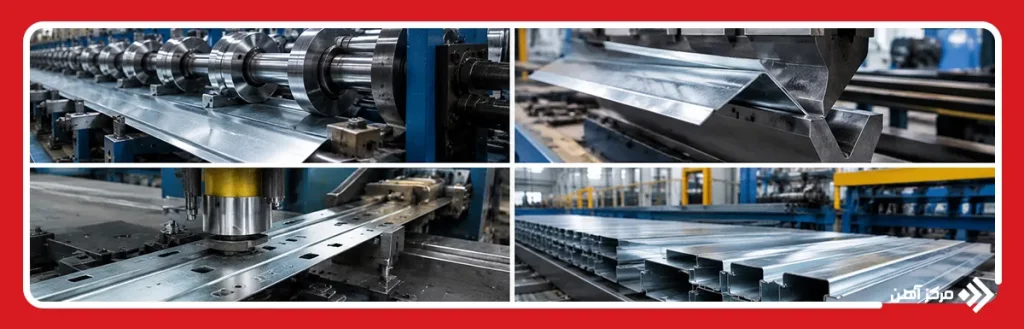

روش های تولید مقاطع سرد نورد شده
تولید مقاطع سرد نورد شده فرآیندی مهندسی شده است که طی آن ورق فولادی در دمای محیط و بدون نیاز به حرارت دهی مجدد، تحت فشار و شکل دهی قرار می گیرد تا به مقاطع مختلف ساختمانی و صنعتی تبدیل شود. این روش به دلیل دقت ابعادی بالا، کیفیت سطح مناسب و امکان تولید مقاطع سبک و مقاوم، در صنایع ساختمانی و فلزی کاربرد گسترده ای دارد. انتخاب روش تولید به نوع مقطع، ضخامت ورق، تیراژ تولید و کاربرد نهایی بستگی دارد و هر تکنیک مزایا و محدودیت های خاص خود را دارد. در بسیاری از پروژه ها، بررسی فرآیند تولید در کنار عواملی مانند کیفیت متریال و قیمت ورق عرشه فولادی برای انتخاب سیستم مناسب سازه ای اهمیت پیدا می کند.
روش رول فرمینگ (Roll Forming)
رول فرمینگ رایج ترین روش تولید مقاطع سرد نورد شده است. در این فرآیند، ورق فولادی به صورت پیوسته از میان مجموعه ای از غلتک های فرم دهنده عبور می کند و به تدریج شکل مورد نظر را به دست می آورد. هر ایستگاه غلتک بخشی از عملیات شکل دهی را انجام می دهد تا در نهایت مقطع نهایی با ابعاد دقیق تولید شود.
این روش برای تولید مقاطع C، Z، استاد، ران و بسیاری از پروفیل های ساختمانی استفاده می شود. سرعت تولید بالا، امکان تولید مداوم و کاهش ضایعات از مهم ترین مزایای رول فرمینگ محسوب می شود. همچنین به دلیل کنترل دقیق غلتک ها، کیفیت سطح و تلرانس ابعادی در این روش بسیار مطلوب است.
روش پرس برک (Press Brake Forming)
در روش پرس برک، ورق فولادی با استفاده از دستگاه خم کن و اعمال فشار موضعی شکل دهی می شود. برخلاف رول فرمینگ که فرآیند پیوسته دارد، این روش به صورت مرحله ای انجام می شود و بیشتر برای تولید قطعات سفارشی یا تیراژ پایین کاربرد دارد.
پرس برک انعطاف بالایی در تولید مقاطع با اشکال مختلف ایجاد می کند و برای ساخت قطعات خاص، لبه های خم شده و پروفیل های غیر استاندارد مناسب است. با این حال سرعت تولید آن کمتر از رول فرمینگ بوده و برای تولید انبوه معمولا گزینه اقتصادی تری محسوب نمی شود.
روش پانچ و شکل دهی ترکیبی
در برخی خطوط تولید، عملیات پانچ، برش و شکل دهی به صورت همزمان انجام می شود. در این روش، ابتدا ورق پانچ شده و سوراخ ها یا شیارهای مورد نیاز ایجاد می شوند، سپس فرآیند خم کاری و شکل دهی روی آن انجام می گیرد.
این تکنیک بیشتر در تولید مقاطع مورد استفاده در سازه های سبک، سیستم های نصب تاسیسات و پروفیل هایی که نیاز به سوراخ کاری دقیق دارند کاربرد دارد. تلفیق عملیات باعث کاهش زمان تولید و افزایش دقت مونتاژ در محل اجرا می شود.
روش برش و فرم دهی تدریجی
در این روش، ابتدا ورق به ابعاد مورد نیاز برش داده می شود و سپس با استفاده از تجهیزات فرم دهی، مقطع نهایی تولید می گردد. این تکنیک بیشتر برای تولید قطعات خاص و مقاطع محدود کاربرد دارد و امکان کنترل دقیق روی جزئیات هندسی را فراهم می کند.
هرچند این روش نسبت به رول فرمینگ سرعت پایین تری دارد، اما برای پروژه هایی که به مقاطع سفارشی یا تیراژ محدود نیاز دارند، گزینه مناسبی محسوب می شود.
مقایسه روش های تولید مقاطع سرد نورد شده
روش های مختلف تولید از نظر سرعت، دقت، هزینه و نوع کاربرد تفاوت دارند. رول فرمینگ برای تولید انبوه و مقاطع استاندارد بهترین گزینه است، در حالی که پرس برک و فرم دهی مرحله ای برای ساخت قطعات سفارشی و پروژه های خاص کاربرد بیشتری دارند. همچنین روش های ترکیبی پانچ و شکل دهی، امکان تولید مقاطع دقیق با جزئیات اجرایی بیشتر را فراهم می کنند. انتخاب روش مناسب باید براساس نوع پروژه، حجم تولید و ویژگی های مورد نیاز مقطع انجام شود.
سوالات متداول
مهم ترین کاربرد مقاطع سرد نورد شده در ساخت سازه های سبک، دیوارهای خشک، سقف های کاذب و زیرسازی های ساختمانی است. این مقاطع به دلیل وزن کم و دقت ابعادی بالا، اجرای سریع و دقیق پروژه را امکان پذیر می کنند.
این مقاطع وزن پایین و نسبت مقاومت به وزن مناسبی دارند و باعث کاهش بار مرده ساختمان می شوند. همین ویژگی آن ها را برای سازه های سبک و سیستم های پیش ساخته به گزینه ای کاربردی تبدیل کرده است.
بله، در صورت طراحی مهندسی و انتخاب صحیح ضخامت و نوع مقطع، این محصولات مقاومت مناسبی برای بسیاری از کاربردهای ساختمانی دارند. عملکرد آن ها به نوع بارگذاری، کیفیت فولاد و جزئیات اجرایی وابسته است.
وزن کم، سرعت اجرای بالا، دقت ابعادی، کاهش مصرف مصالح و سهولت حمل از مهم ترین مزایای این مقاطع هستند. همچنین امکان تولید در اشکال متنوع و سازگاری با سیستم های صنعتی سازی ساختمان از دیگر مزیت های آن ها محسوب می شود.
مقاومت این مقاطع در برابر خوردگی به نوع پوشش و شرایط محیطی بستگی دارد. مدل های گالوانیزه یا دارای پوشش محافظ معمولا مقاومت بیشتری در برابر رطوبت و عوامل خورنده دارند.
این مقاطع بیشتر در دیوارهای سبک، سقف های کاذب، زیرسازی نما، پرلین ها، قاب بندی فلزی و سیستم های سازه ای سبک استفاده می شوند. همچنین در ساختمان های پیش ساخته و پروژه های صنعتی سازی کاربرد گسترده ای دارند.
