کوپلینگ تسمه ای چیست و چه کاربردی دارد؟

belt-coupling1-img یکی از انواع کوپلینگ های مکانیکی (Mechanical Coupling) است که برای انتقال گشتاور میان دو محور و در عین حال کاهش اثرات ناشی از ارتعاش، ضربه و ناهماهنگی جزئی بین شفت ها مورد استفاده قرار می گیرد. این نوع کوپلینگ به دلیل ساختار انعطاف پذیر خود در بسیاری از تجهیزات صنعتی، ماشین آلات دوار، خطوط تولید و سیستم های انتقال قدرت کاربرد دارد و می تواند عمر مفید قطعاتی مانند یاتاقان، گیربکس و الکتروموتور را افزایش دهد. هنگام طراحی یا انتخاب این قطعه، علاوه بر مشخصات فنی، بررسی عواملی مانند ظرفیت انتقال گشتاور، شرایط کاری و حتی قیمت آهن و سایر تجهیزات صنعتی نیز در برآورد هزینه پروژه اهمیت دارد. اگر می خواهید بدانید کوپلینگ تسمه ای چیست، چگونه کار می کند، چه مزایا و محدودیت هایی دارد و هنگام انتخاب آن باید به چه نکاتی توجه کرد، ادامه این مقاله را از دست ندهید.

کوپلینگ تسمه ای چیست؟

کوپلینگ چیست؟ کوپلینگ قطعه ای مکانیکی است که دو شفت (Shaft) را به یکدیگر متصل می کند تا توان و گشتاور از محور محرک به محور متحرک منتقل شود. در میان انواع مختلف Coupling، کوپلینگ تسمه ای از یک یا چند تسمه فولادی یا آلیاژی با مقاومت خستگی بالا تشکیل شده است که بین دو فلنج نصب می شوند. این تسمه ها ضمن انتقال دقیق گشتاور، قابلیت انعطاف مناسبی در برابر جابه جایی محوری (Axial Misalignment)، شعاعی (Radial Misalignment) و زاویه ای (Angular Misalignment) دارند و به همین دلیل در تجهیزات حساس با سرعت بالا عملکرد بسیار مطلوبی ارائه می دهند.

از نظر اقتصادی نیز انتخاب این نوع کوپلینگ باید بر اساس شرایط بهره برداری انجام شود؛ زیرا تنها پایین بودن قیمت تجهیزات ساختمانی یا صنعتی معیار مناسبی برای خرید نیست. کیفیت فولاد، نوع عملیات حرارتی، کلاس مقاومت پیچ ها، ضخامت تسمه ها، استانداردهای تولید مانند DIN یا ISO و دقت ماشینکاری فلنج ها، همگی بر دوام و راندمان کوپلینگ تاثیر مستقیم دارند. در کاربردهای صنعتی، انتخاب صحیح این قطعه می تواند هزینه های تعمیرات، توقف خط تولید و استهلاک تجهیزات را به میزان قابل توجهی کاهش دهد.

کاربردهای کوپلینگ تسمه ای

کوپلینگ تسمه ای به دلیل دقت بالا در انتقال نیرو و توانایی جذب ارتعاش، در صنایع مختلف مورد استفاده قرار می گیرد. بسته به ظرفیت انتقال گشتاور و طراحی آن، این کوپلینگ می تواند در تجهیزات سبک یا ماشین آلات سنگین نصب شود.

مهم ترین کاربردهای آن عبارت اند از:

• اتصال الکتروموتور به پمپ ها
  انتقال یکنواخت گشتاور باعث افزایش راندمان پمپ و کاهش تنش وارد بر یاتاقان ها می شود.
• کمپرسورهای صنعتی
  در کمپرسورهایی که سرعت دوران بالا است، کوپلینگ تسمه ای ارتعاشات را کنترل کرده و از آسیب به محور جلوگیری می کند.
• توربین ها
  در توربین های بخار یا گاز، این کوپلینگ به دلیل بالانس دقیق و وزن مناسب عملکرد قابل اعتمادی دارد.
• فن های صنعتی و هواکش های بزرگ
  کاهش لرزش و انتقال نرم نیرو از مزایای مهم استفاده از این کوپلینگ در سیستم های تهویه صنعتی است.
• گیربکس های صنعتی
  باعث کاهش ضربات لحظه ای هنگام راه اندازی و توقف تجهیزات می شود.
• ماشین آلات خطوط تولید
  در صنایع فولاد، سیمان، معدن، پتروشیمی و خودروسازی برای اتصال محورهای دوار کاربرد گسترده ای دارد.
• تجهیزات نوار نقاله
  انتقال پایدار گشتاور موجب عملکرد یکنواخت سیستم های انتقال مواد می شود.
• ماشین آلات CNC
  دقت بالای انتقال حرکت باعث حفظ کیفیت ماشینکاری و کاهش خطاهای مکانیکی خواهد شد.
• ژنراتورها
  برای اتصال موتور محرک به ژنراتور و جلوگیری از انتقال لرزش به تجهیزات الکتریکی استفاده می شود.

نحوه نصب کوپلینگ تسمه ای

نصب صحیح کوپلینگ تسمه ای اهمیت زیادی در عملکرد و طول عمر آن دارد. پیش از نصب، باید وضعیت دو شفت از نظر هم محوری (Alignment) با استفاده از ساعت اندیکاتور یا تجهیزات لیزری بررسی شود. هرگونه انحراف بیش از مقدار مجاز سازنده می تواند باعث افزایش تنش روی تسمه ها، ایجاد ارتعاش و کاهش عمر قطعه شود. همچنین سطوح اتصال باید کاملا تمیز بوده و هیچ گونه پلیسه، زنگ زدگی یا آلودگی روی فلنج ها وجود نداشته باشد.

پس از هم راستا کردن شفت ها، فلنج ها روی محور نصب شده و پیچ های اتصال مطابق گشتاور توصیه شده توسط سازنده (Torque Specification) سفت می شوند. رعایت ترتیب سفت کردن پیچ ها به صورت ضربدری اهمیت زیادی دارد تا نیروی یکنواختی به تسمه ها وارد شود. پس از پایان نصب نیز لازم است مجموعه در حالت بدون بار و سپس تحت بار عملیاتی آزمایش شود تا از نبود ارتعاش غیرعادی، صدای اضافی و افزایش دمای غیرمجاز اطمینان حاصل شود.

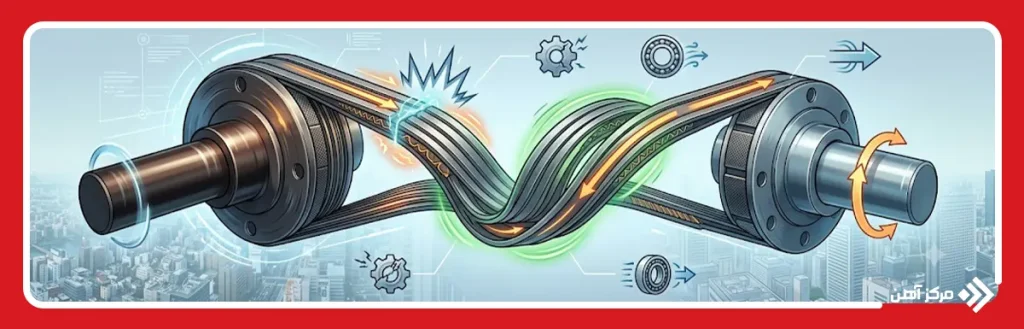

کوپلینگ تسمه ای چگونه کار می کند؟

اساس عملکرد کوپلینگ تسمه ای بر انتقال گشتاور از طریق تسمه های فلزی انعطاف پذیر است. زمانی که شفت محرک شروع به دوران می کند، گشتاور از فلنج اول به تسمه ها منتقل شده و سپس از طریق فلنج دوم به شفت خروجی می رسد. طراحی تسمه ها به گونه ای است که ضمن تحمل نیروهای پیچشی، امکان تغییر شکل الاستیک محدودی نیز دارند؛ موضوعی که باعث کاهش تنش ناشی از ناهماهنگی جزئی محورها می شود.

در هنگام تغییر بار یا ایجاد ضربه های ناگهانی، تسمه ها بخشی از انرژی دینامیکی را جذب کرده و از انتقال مستقیم آن به سایر اجزای سیستم جلوگیری می کنند. این ویژگی موجب کاهش خستگی مکانیکی (Fatigue)، افزایش عمر یاتاقان ها، جلوگیری از آسیب دیدن گیربکس و بهبود پایداری سیستم انتقال قدرت می شود. به همین دلیل کوپلینگ تسمه ایی در تجهیزاتی که دقت عملکرد و قابلیت اطمینان اهمیت بالایی دارد، انتخاب مناسبی محسوب می شود.

علائم خرابی کوپلینگ تسمه ای

اگرچه این نوع کوپلینگ عمر کاری بالایی دارد، اما در صورت نصب نادرست، اضافه بار یا شرایط کاری نامناسب ممکن است دچار خرابی شود. شناسایی زودهنگام علائم خرابی از توقف ناگهانی تجهیزات جلوگیری می کند.

مهم ترین نشانه های خرابی عبارت اند از:

• افزایش ارتعاش دستگاه
  معمولا نشان دهنده خرابی تسمه ها یا ناهماهنگی شفت ها است.
• ایجاد صدای غیرعادی هنگام کار
  می تواند ناشی از شل شدن پیچ ها یا آسیب دیدگی اجزای اتصال باشد.
• ترک خوردگی تسمه های فلزی
  یکی از مهم ترین علائم پایان عمر خستگی قطعه محسوب می شود.
• شل شدن پیچ های اتصال
  کاهش گشتاور بستن پیچ ها باعث ایجاد ضربات متناوب خواهد شد.
• افزایش دمای یاتاقان ها
  معمولا در اثر هم راستا نبودن شفت ها ایجاد می شود.
• کاهش راندمان انتقال توان
  در اثر آسیب تسمه ها یا تغییر شکل دائمی آن ها اتفاق می افتد.
• مشاهده خوردگی یا زنگ زدگی شدید
  در محیط های مرطوب یا خورنده می تواند استحکام قطعه را کاهش دهد.
• سایش غیرطبیعی فلنج ها
  نشان دهنده توزیع نامناسب نیرو در سیستم انتقال قدرت است.

مزایا و معایب کوپلینگ تسمه ای

کوپلینگ تسمه ای نسبت به بسیاری از کوپلینگ های صلب، ویژگی های عملکردی متفاوتی دارد و انتخاب آن باید با توجه به شرایط کاری انجام شود.

مزایا

• جذب مناسب ارتعاش
• انتقال دقیق گشتاور
• عملکرد مناسب در سرعت های بالا
• تحمل ناهماهنگی جزئی شفت ها
• کاهش بار وارد بر یاتاقان ها
• وزن نسبتا کم
• بالانس دینامیکی مناسب
• تعمیر و نگهداری محدود

معایب

• حساسیت به نصب غیر اصولی
• قیمت بالاتر نسبت به برخی کوپلینگ های ساده
• محدودیت در تحمل اضافه بارهای بسیار شدید
• نیاز به کنترل دوره ای پیچ ها
• حساسیت نسبت به ترک های ناشی از خستگی فلز

هنگام انتخاب کوپلینگ تسمه ای به چه نکاتی توجه کنیم؟

انتخاب صحیح این قطعه تاثیر مستقیمی بر راندمان و دوام سیستم انتقال قدرت دارد. پیش از خرید بهتر است موارد زیر بررسی شوند.

میزان گشتاور مورد نیاز

اولین و مهم ترین معیار انتخاب کوپلینگ تسمه ای، حداکثر گشتاوری است که باید منتقل کند. اگر ظرفیت گشتاور کوپلینگ کمتر از مقدار مورد نیاز سیستم باشد، احتمال پارگی تسمه ها، خستگی فلز و شکست زودرس قطعه افزایش پیدا می کند. معمولا توصیه می شود علاوه بر گشتاور نامی، ضریب اطمینان نیز در محاسبات لحاظ شود.

سرعت دوران شفت

سرعت چرخش (RPM) تاثیر مستقیمی بر عملکرد کوپلینگ دارد. در دورهای بالا، بالانس دینامیکی (Dynamic Balancing) اهمیت بیشتری پیدا می کند و کوچک ترین عدم تعادل می تواند باعث ایجاد ارتعاش و کاهش عمر یاتاقان ها شود. بنابراین کوپلینگ باید متناسب با حداکثر دور کاری انتخاب شود.

نوع بارگذاری

باید مشخص شود دستگاه تحت بار یکنواخت، متناوب، ضربه ای یا شوکی کار می کند. برای تجهیزاتی مانند کمپرسورها، سنگ شکن ها یا نوار نقاله های سنگین که بارهای ناگهانی ایجاد می کنند، کوپلینگ باید توان جذب تنش های لحظه ای را داشته باشد.

میزان ناهماهنگی مجاز شفت ها

در بسیاری از ماشین آلات امکان هم راستا شدن کامل دو شفت وجود ندارد. کوپلینگ تسمه ای باید بتواند مقدار مشخصی ناهماهنگی محوری، شعاعی و زاویه ای را بدون کاهش راندمان یا ایجاد تنش اضافی جبران کند. این مقدار در کاتالوگ سازنده اعلام می شود.

جنس تسمه و فلنج

کیفیت متریال تاثیر مستقیمی بر دوام و عملکرد کوپلینگ دارد. تسمه ها معمولا از فولاد فنری یا فولاد ضدزنگ با مقاومت خستگی بالا ساخته می شوند و فلنج ها نیز از فولاد آلیاژی یا فولاد کربنی ماشینکاری شده تولید می شوند. انتخاب جنس مناسب باعث افزایش مقاومت در برابر سایش، ضربه و خوردگی خواهد شد.

کلاس مقاومتی پیچ ها

پیچ های اتصال وظیفه انتقال بخشی از نیرو و حفظ استحکام مجموعه را بر عهده دارند. استفاده از پیچ هایی با کلاس مقاومتی مناسب مانند 8.8، 10.9 یا 12.9 از شل شدن اتصالات و کاهش ایمنی در شرایط کاری سنگین جلوگیری می کند.

استاندارد ساخت

کوپلینگ انتخابی باید مطابق استانداردهای معتبر بین المللی مانند DIN، ISO، API یا AGMA تولید شده باشد. رعایت این استانداردها نشان دهنده دقت ابعادی، کیفیت مواد اولیه و قابلیت اطمینان قطعه در شرایط صنعتی است.

شرایط محیطی بهره برداری

محیط نصب می تواند بر عملکرد کوپلینگ تاثیر زیادی داشته باشد. وجود گردوغبار، رطوبت، مواد شیمیایی، بخارات خورنده یا آلودگی های صنعتی ممکن است عمر قطعه را کاهش دهد. بنابراین باید کوپلینگی انتخاب شود که برای شرایط محیطی پروژه طراحی شده باشد.

دمای کاری

هر کوپلینگ دارای محدوده دمای مجاز برای عملکرد است. اگر دمای محیط یا دمای ایجاد شده در اثر کارکرد دستگاه از محدوده طراحی فراتر رود، خواص مکانیکی تسمه ها کاهش یافته و احتمال تغییر شکل یا شکست افزایش پیدا می کند.

مقاومت در برابر خوردگی

در صنایع دریایی، پتروشیمی، غذایی یا محیط های مرطوب، مقاومت در برابر زنگ زدگی اهمیت ویژه ای دارد. استفاده از فولاد ضدزنگ، پوشش های ضدخوردگی یا آبکاری مناسب می تواند عمر مفید کوپلینگ را به طور قابل توجهی افزایش دهد.

قابلیت تعمیر و تعویض قطعات

برخی مدل های کوپلینگ تسمه ای به گونه ای طراحی شده اند که تسمه ها یا قطعات مصرفی بدون باز کردن کل مجموعه قابل تعویض هستند. این ویژگی باعث کاهش زمان توقف دستگاه (Downtime) و پایین آمدن هزینه های تعمیرات خواهد شد.

ابعاد محل نصب

پیش از انتخاب کوپلینگ باید فضای موجود، قطر شفت ها، فاصله بین دو محور (DBSE)، قطر خارجی فلنج ها و محدودیت های نصب بررسی شود. انتخاب نادرست ابعاد ممکن است باعث عدم امکان نصب یا ایجاد تنش اضافی در سیستم شود.

برند تولیدکننده

تولیدکنندگان معتبر معمولا از مواد اولیه با کیفیت، ماشینکاری دقیق، کنترل کیفیت چندمرحله ای و آزمون های عملکردی استفاده می کنند. علاوه بر این، دسترسی به خدمات پس از فروش، قطعات یدکی و مستندات فنی نیز یکی از مزایای انتخاب برندهای شناخته شده است.

هزینه نگهداری در بلندمدت

تنها قیمت خرید نباید ملاک تصمیم گیری باشد. کوپلینگی که کیفیت بالاتری دارد، معمولا به سرویس های دوره ای کمتر، تعویض قطعات دیرتر و توقف های کمتری نیاز خواهد داشت. در نتیجه، اگرچه ممکن است هزینه اولیه بیشتری داشته باشد، اما در طول عمر تجهیز هزینه مالکیت (Total Cost of Ownership) کمتری ایجاد می کند.

کوپلینگ تسمه ای یکی از پیشرفته ترین انواع کوپلینگ های انعطاف پذیر است که با استفاده از تسمه های فلزی، انتقال دقیق گشتاور را در کنار جذب ارتعاش و جبران ناهماهنگی محدود شفت ها امکان پذیر می کند. این ویژگی ها باعث شده است که در تجهیزاتی مانند پمپ ها، کمپرسورها، توربین ها، گیربکس ها و خطوط تولید صنعتی کاربرد گسترده ای داشته باشد. شناخت صحیح اینکه کوپلینگ تسمه ای چیست، آشنایی با روش نصب، نحوه عملکرد، علائم خرابی و معیارهای انتخاب، به مهندسان و بهره برداران کمک می کند تا ضمن افزایش قابلیت اطمینان تجهیزات، هزینه های تعمیرات و توقف خطوط تولید را نیز به حداقل برسانند.
