کوپلینگ چدنی چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
کوپلینگ چدنی قطعه ای مکانیکی است که برای اتصال دو محور و انتقال حرکت و گشتاور بین آنها استفاده می شود. این قطعه معمولا در سیستم هایی که نیاز به اتصال شفت موتور به تجهیزات دوار وجود دارد، مورد استفاده قرار می گیرد و با ایجاد یک ارتباط مطمئن، امکان انتقال نیرو را فراهم می کند. کوپلینگ چدنی به دلیل ساختار مقاوم، تحمل مناسب در برابر بارهای مکانیکی و قابلیت استفاده در شرایط کاری مختلف، در بسیاری از تجهیزات صنعتی، ماشین آلات و سیستم های انتقال نیرو کاربرد دارد. انتخاب نوع مناسب این قطعه به عواملی مانند میزان گشتاور، سرعت دوران، نوع اتصال و شرایط محیطی بستگی دارد. در بازار، قیمت آهن و تغییرات هزینه مواد اولیه می تواند روی قیمت تولید برخی مدل های فلزی مانند کوپلینگ های چدنی تاثیرگذار باشد.
کوپلینگ چدنی چیست و چرا در برخی تجهیزات به جای مدل های دیگر استفاده می شود؟ این قطعه معمولا زمانی انتخاب می شود که علاوه بر انتقال نیرو، مقاومت مکانیکی و دوام مناسب مورد نیاز باشد. ساختار چدنی این کوپلینگ ها باعث می شود در بسیاری از کاربردهای صنعتی عملکرد قابل قبولی داشته باشند. البته انتخاب کوپلینگ تنها بر اساس جنس آن انجام نمی شود و عواملی مانند نوع دستگاه، شرایط کارکرد و میزان بار وارد شده نیز اهمیت دارند. در پروژه هایی که مجموعه ای از تجهیزات مکانیکی و تاسیساتی مورد استفاده قرار می گیرد، بررسی هزینه تامین قطعات در کنار قیمت تجهیزات ساختمانی می تواند به مدیریت بهتر هزینه ها کمک کند. در این مقاله، انواع کوپلینگ چدنی، ویژگی ها، کاربردها، مزایا و معایب و نکات مهم انتخاب این قطعه بررسی می شود.

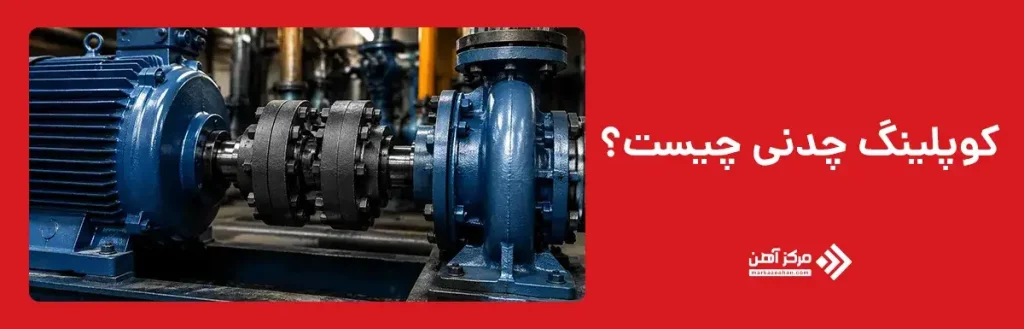

کوپلینگ چدنی چیست؟
کوپلینگ چدنی قطعه ای مکانیکی برای اتصال دو شفت و انتقال گشتاور بین آنها است. این قطعه معمولا در تجهیزات دوار مانند موتور، پمپ و ماشین آلات صنعتی استفاده می شود تا نیروی چرخشی از محور محرک به محور متحرک منتقل شود. جنس چدن در ساخت این کوپلینگ ها باعث ایجاد مقاومت مناسب در برابر فشارهای مکانیکی و امکان تولید قطعات با شکل های پیچیده می شود.
ساختار کوپلینگ چدنی بسته به نوع طراحی می تواند شامل دو هاب متصل به شفت ها و در برخی مدل ها یک بخش واسط انعطاف پذیر باشد. مدل های انعطاف پذیر برای کاهش لرزش و جبران مقدار محدودی از خطای همراستایی استفاده می شوند، در حالی که مدل های صلب اتصال ثابت تری ایجاد می کنند.
کوپلینگ چدنی معمولا در سیستم هایی استفاده می شود که نیاز به انتقال مطمئن نیرو و دوام مناسب وجود دارد. انتخاب این قطعه باید بر اساس عواملی مانند توان دستگاه، سرعت دوران، قطر شفت و شرایط کاری انجام شود. استفاده از مدل نامناسب می تواند باعث افزایش فشار روی شفت و کاهش عمر تجهیزات شود. در ادامه، انواع کوپلینگ از نوع چدنی و تفاوت ساختار هر مدل بررسی می شود تا انتخاب گزینه مناسب برای کاربردهای مختلف ساده تر شود.
اجزای کوپلینگ چدنی
کوپلینگ چدنی از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در اتصال شفت ها و انتقال گشتاور دارند. ساختار این قطعه بسته به نوع مدل (صلب، پنجه ای یا روتکس) متفاوت است، اما بیشتر کوپلینگ ها از اجزایی مانند هاب، المان واسط، خار و قطعات اتصال دهنده تشکیل می شوند. شناخت اجزای کوپلینگ چدنی به انتخاب صحیح، نصب اصولی و افزایش عمر مفید تجهیزات کمک می کند. خرابی هر بخش از این قطعه می تواند باعث افزایش لرزش، کاهش انتقال نیرو و آسیب به سایر اجزای سیستم شود.
مهم ترین اجزای کوپلینگ چدنی عبارتند از:
- هاب یا نیمه کوپلینگ: بخش اصلی کوپلینگ است که روی شفت نصب شده و گشتاور را از محور به مجموعه کوپلینگ منتقل می کند.
- المان انعطاف پذیر: در مدل هایی مانند روتکس و پنجه ای قرار دارد و با جذب لرزش و ضربه، به بهبود عملکرد سیستم کمک می کند.
- خار و محل خارگیری: باعث اتصال مطمئن هاب به شفت شده و از چرخش آزاد کوپلینگ روی محور جلوگیری می کند.
- پیچ و قطعات اتصال دهنده: برای ثابت نگه داشتن بخش های مختلف کوپلینگ و ایجاد اتصال ایمن استفاده می شوند.
- بدنه کوپلینگ: بخش اصلی نگهدارنده اجزا است که به دلیل جنس چدنی، مقاومت مناسبی در برابر بارهای مکانیکی دارد.

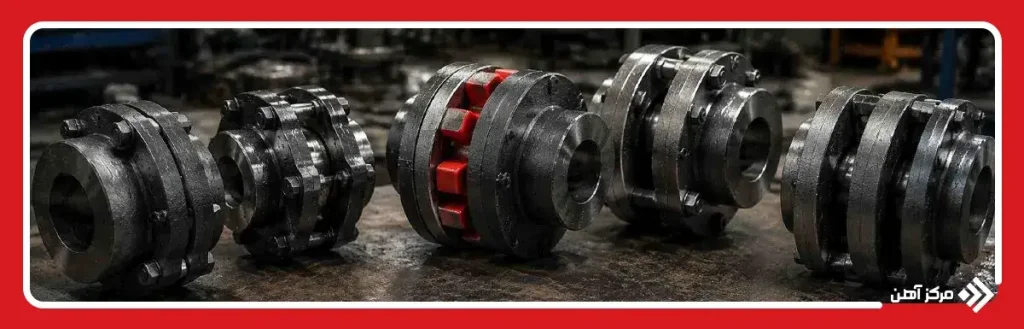

انواع کوپلینگ چدنی
انواع کوپلینگ چدنی بر اساس ساختار، میزان انعطاف پذیری و نحوه انتقال نیرو به مدل های مختلف تقسیم می شوند. هر نوع کوپلینگ برای شرایط کاری مشخصی طراحی شده و انتخاب آن به عواملی مانند نوع دستگاه، میزان گشتاور، سرعت دوران و شرایط نصب بستگی دارد. برخی مدل ها برای ایجاد اتصال ثابت بین شفت ها استفاده می شوند، در حالی که مدل های انعطاف پذیر با جذب لرزش و جبران خطاهای محدود هم راستایی، عملکرد پایدارتر تجهیزات را فراهم می کنند. همچنین در محیط های صنعتی، توجه به عواملی مانند انواع خوردگی فلزات و مقاومت جنس کوپلینگ در برابر شرایط محیطی، نقش مهمی در افزایش طول عمر قطعه دارد.
مهم ترین انواع کوپلینگ چدنی شامل کوپلینگ شیاردار، انعطاف پذیر، صلب، پنجه ای، روتکس و مدل های مخصوص پمپ هستند که هر کدام برای کاربردهای مشخصی در تجهیزات صنعتی، ماشین آلات دوار و سیستم های انتقال قدرت مورد استفاده قرار می گیرند. شناخت تفاوت میان این مدل ها کمک می کند تا کوپلینگ متناسب با نیاز دستگاه انتخاب شود و عملکرد سیستم انتقال نیرو بهبود پیدا کند.
کوپلینگ چدنی شیاردار
کوپلینگ چدنی شیاردار نوعی اتصال مکانیکی است که برای اتصال و انتقال نیرو بین قطعات دارای شیار طراحی شده است. در این مدل، ساختار شیارها باعث ایجاد درگیری مناسب بین اجزا و انتقال مطمئن نیرو می شود. این نوع کوپلینگ بیشتر در سیستم هایی استفاده می شود که نیاز به اتصال سریع، امکان باز و بسته کردن آسان یا هماهنگی با اجزای شیاردار وجود دارد. در برخی تجهیزات صنعتی که از اتصالات لوله برای انتقال سیالات و اتصال بخش های مختلف سیستم استفاده می شود، انتخاب قطعات مقاوم و هماهنگ با شرایط کاری اهمیت زیادی دارد.
جنس چدنی این کوپلینگ باعث می شود در برابر فشارهای مکانیکی مقاومت مناسبی داشته باشد و برای کاربردهای صنعتی مختلف مورد استفاده قرار گیرد. با این حال، انتخاب آن باید بر اساس میزان بار، نوع حرکت، سرعت کارکرد و شرایط محیطی انجام شود؛ زیرا چدن در برابر ضربه های ناگهانی شدید نسبت به برخی فلزات انعطاف پذیر، محدودیت بیشتری دارد.
کاربردهای رایج کوپلینگ چدنی شیاردار شامل موارد زیر است:
- اتصال قطعات مکانیکی در تجهیزات صنعتی
- استفاده در برخی سیستم های انتقال نیرو
- اتصال بخش هایی که نیاز به جداسازی و نصب مجدد دارند
- استفاده در تجهیزاتی که هماهنگی دقیق بین قطعات اهمیت دارد
در هنگام استفاده از این مدل، بررسی سلامت شیارها و اطمینان از درگیری صحیح قطعات اهمیت دارد. فرسودگی یا آسیب دیدگی شیارها می تواند باعث ایجاد لقی، کاهش انتقال نیرو و افزایش استهلاک سایر اجزا شود. همچنین نصب صحیح و انتخاب ابعاد مناسب، تاثیر مستقیمی بر عملکرد کوپلینگ دارد.
کوپلینگ چدنی انعطاف پذیر
کوپلینگ چدنی انعطاف پذیر نوعی اتصال مکانیکی است که علاوه بر انتقال گشتاور، امکان جذب بخشی از لرزش ها و جبران مقدار محدودی از ناهم راستایی بین شفت ها را فراهم می کند. این مدل معمولا از دو بخش فلزی متصل به شفت ها و یک المان انعطاف پذیر تشکیل شده است. بخش میانی وظیفه انتقال نیرو و کاهش ضربه های ناشی از تغییرات ناگهانی بار را بر عهده دارد.
استفاده از این نوع کوپلینگ در تجهیزاتی که موتور و بخش متحرک آن ها در معرض لرزش قرار دارند، رایج است. کوپلینگ چدنی انعطاف پذیر با کاهش انتقال ارتعاش بین دو محور، باعث عملکرد پایدارتر مجموعه می شود. البته میزان انعطاف پذیری آن محدود است و نمی تواند جایگزین تنظیم دقیق شفت ها در هنگام نصب شود. این مدل برای سیستم هایی مناسب است که علاوه بر انتقال نیرو، کنترل ارتعاش نیز اهمیت دارد. انتخاب آن باید بر اساس توان دستگاه، سرعت دوران، میزان گشتاور و شرایط کاری انجام شود تا عملکرد مناسب در طول زمان حفظ شود.
مهم ترین ویژگی های کوپلینگ چدنی انعطاف پذیر عبارتند از:
- جذب بخشی از لرزش و ضربه های مکانیکی
- جبران محدود خطاهای هم راستایی
- کاهش فشار وارد شده به شفت و یاتاقان ها
- امکان استفاده در تجهیزات دوار مختلف
- قابلیت تعویض بخش انعطاف پذیر در برخی مدل ها

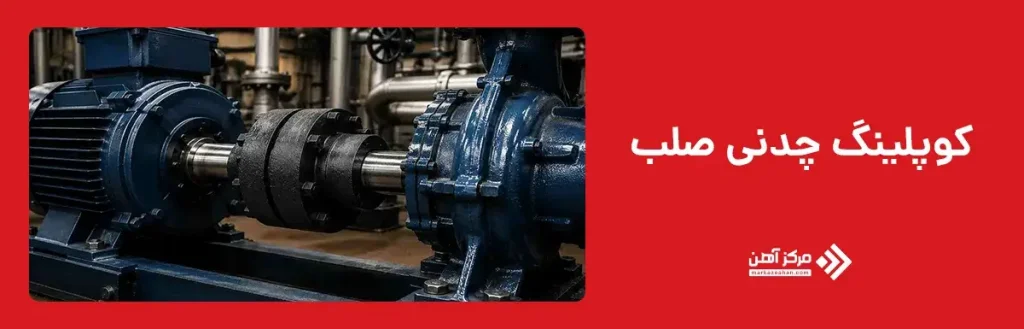

کوپلینگ چدنی صلب
کوپلینگ چدنی صلب برای اتصال مستقیم دو شفت و انتقال گشتاور بدون استفاده از بخش انعطاف پذیر طراحی شده است. این نوع کوپلینگ زمانی مورد استفاده قرار می گیرد که محور موتور و تجهیز متصل شونده دارای هم راستایی دقیق باشند و تغییر موقعیت قابل توجهی بین شفت ها ایجاد نشود.
ساختار ساده این کوپلینگ باعث کاهش تعداد قطعات مصرفی و افزایش استحکام اتصال می شود. به دلیل انتقال مستقیم نیرو، کوپلینگ چدنی صلب توانایی جذب لرزش یا جبران ناهم راستایی را ندارد و هرگونه خطای نصب می تواند باعث ایجاد فشار اضافی روی شفت و قطعات متصل شود.
این مدل بیشتر در تجهیزات ثابت و ماشین آلاتی کاربرد دارد که شرایط کاری پایدار دارند و نیاز به اتصال محکم بین محورهای چرخشی وجود دارد. انتخاب کوپلینگ صلب باید بر اساس توان انتقالی، قطر شفت، سرعت دوران و دقت نصب انجام شود تا عملکرد سیستم دچار مشکل نشود.
کوپلینگ پنجه ای چدنی
کوپلینگ پنجه ای چدنی یکی از مدل های انعطاف پذیر کوپلینگ است که برای اتصال شفت موتور و تجهیزات دوار استفاده می شود. این کوپلینگ از دو هاب فلزی با دندانه های پنجه ای شکل و یک المان میانی تشکیل شده است. بخش میانی بین پنجه های دو هاب قرار می گیرد و علاوه بر انتقال گشتاور، بخشی از لرزش و ضربه های مکانیکی را جذب می کند.
ساختار پنجه ای باعث می شود انتقال نیرو به شکل یکنواخت انجام شود و اتصال میان دو شفت پایداری مناسبی داشته باشد. این مدل در تجهیزاتی که احتمال ایجاد لرزش یا خطای جزئی در هم راستایی شفت ها وجود دارد، کاربرد بیشتری دارد. جنس چدنی هاب ها نیز مقاومت مناسبی در برابر فشارهای مکانیکی ایجاد می کند.
کوپلینگ پنجه ای چدنی معمولا در موتورهای صنعتی، پمپ ها، گیربکس ها و ماشین آلات دوار استفاده می شود. عملکرد صحیح آن به انتخاب درست المان میانی، تناسب ظرفیت کوپلینگ با گشتاور دستگاه و نصب دقیق بستگی دارد. در صورت فرسودگی بخش انعطاف پذیر، تعویض این قسمت می تواند بدون نیاز به جایگزینی کامل کوپلینگ انجام شود.
کوپلینگ چدنی روتکس
کوپلینگ چدنی روتکس یکی از مدل های انعطاف پذیر است که برای اتصال شفت موتور به تجهیزات دوار استفاده می شود. این کوپلینگ از دو هاب چدنی و یک المان الاستومری به نام عنکبوتی تشکیل شده است که بین دو بخش فلزی قرار می گیرد. این ساختار باعث انتقال گشتاور و کاهش بخشی از لرزش های ایجاد شده در زمان کارکرد دستگاه می شود.
ویژگی اصلی کوپلینگ چدنی روتکس، توانایی جذب ضربه های ناشی از راه اندازی و جبران مقدار محدودی از خطاهای هم راستایی میان شفت ها است. المان میانی این کوپلینگ در اندازه ها و سختی های مختلف تولید می شود و انتخاب آن باید متناسب با میزان گشتاور، سرعت دوران و شرایط کاری تجهیزات انجام شود.
این مدل در تجهیزات صنعتی، موتورهای الکتریکی، گیربکس ها و سیستم های پمپاژ کاربرد دارد. طراحی ساده، امکان تعویض آسان بخش الاستومری و انتقال مناسب نیرو از ویژگی های این نوع کوپلینگ محسوب می شود. در زمان استفاده از کوپلینگ چدنی روتکس، بررسی سلامت قطعه میانی اهمیت زیادی دارد؛ زیرا فرسودگی آن می تواند باعث کاهش انتقال نیرو و افزایش لرزش سیستم شود.

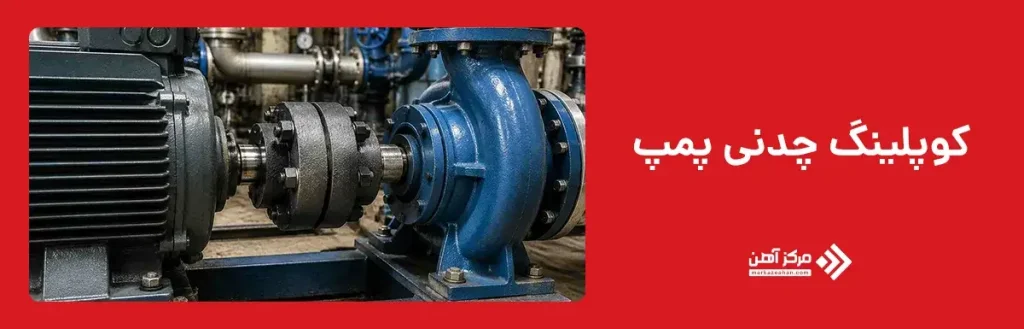

کوپلینگ چدنی پمپ
کوپلینگ چدنی پمپ برای اتصال محور موتور به محور پمپ و انتقال نیروی چرخشی بین این دو بخش استفاده می شود. این نوع کوپلینگ باید توانایی تحمل گشتاور ایجاد شده توسط موتور و شرایط کاری پمپ را داشته باشد. انتخاب مدل مناسب به عواملی مانند توان موتور، سرعت دوران، قطر شفت و نوع پمپ بستگی دارد.
در سیستم های پمپاژ، کوپلینگ نقش واسط بین موتور و بخش هیدرولیکی پمپ را ایفا می کند و باعث می شود انتقال حرکت با هماهنگی بیشتری انجام شود. مدل های مختلفی از کوپلینگ چدنی پمپ وجود دارد که شامل نمونه های صلب و انعطاف پذیر هستند. مدل های انعطاف پذیر برای کاهش لرزش و جبران مقدار محدود خطای نصب کاربرد بیشتری دارند، در حالی که مدل های صلب برای اتصال های ثابت با هم راستایی دقیق استفاده می شوند.
این کوپلینگ ها در پمپ های صنعتی، سیستم های آبرسانی، بوستر پمپ ها و تجهیزات انتقال سیال مورد استفاده قرار می گیرند. هنگام نصب باید فاصله مناسب بین قطعات، هم راستایی شفت ها و سلامت اجزای اتصال بررسی شود تا از ایجاد لرزش و فشار اضافی روی تجهیزات جلوگیری شود. انتخاب صحیح کوپلینگ چدنی پمپ باعث عملکرد پایدارتر سیستم و افزایش عمر قطعات متصل خواهد شد.
ویژگی های کوپلینگ چدنی
کوپلینگ چدنی به دلیل استفاده از آلیاژ چدن در ساختار خود، ویژگی های مشخصی دارد که آن را برای برخی کاربردهای صنعتی مناسب می کند. مقاومت فشاری مناسب، قابلیت تولید در اشکال مختلف و استحکام قابل قبول در برابر بارهای مکانیکی از مهم ترین ویژگی های این قطعه هستند. این خصوصیات باعث شده کوپلینگ های چدنی در تجهیزات دوار، ماشین آلات صنعتی و برخی سیستم های انتقال نیرو مورد استفاده قرار گیرند.
مهم ترین ویژگی های کوپلینگ چدنی شامل موارد زیر است:
- مقاومت مناسب در برابر فشارهای مکانیکی وارد شده از طرف شفت و تجهیزات متصل
- قابلیت ساخت با طراحی های مختلف متناسب با نوع کاربرد
- دوام مناسب در شرایط کاری ثابت و کنترل شده
- انتقال مطمئن گشتاور بین محورهای متصل
- هزینه تولید مناسب نسبت به برخی آلیاژهای خاص
کوپلینگ چدنی در برابر ضربه های شدید و نیروهای کششی ناگهانی محدودیت هایی دارد و به همین دلیل انتخاب آن باید بر اساس شرایط واقعی کار انجام شود. همچنین در محیط هایی که احتمال تماس مداوم با رطوبت یا مواد خورنده وجود دارد، بررسی مقاومت قطعه در برابر انواع خوردگی فلزات اهمیت دارد. در کنار جنس کوپلینگ، طراحی، کیفیت ریخته گری، ماشین کاری و دقت ساخت نیز بر عملکرد نهایی آن تاثیر می گذارند. به همین دلیل تنها جنس چدن معیار انتخاب نیست و باید مجموعه مشخصات فنی قطعه با نیاز تجهیزات هماهنگ شود.

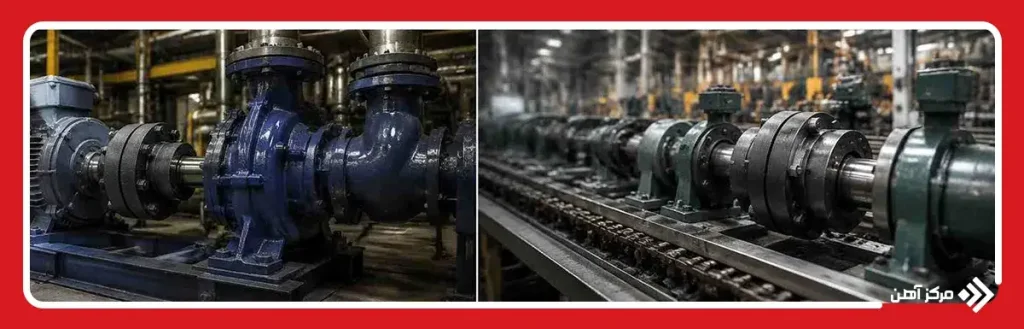

کاربردهای کوپلینگ چدنی
کوپلینگ چدنی در بسیاری از تجهیزات مکانیکی که نیاز به انتقال حرکت دورانی و گشتاور بین دو محور دارند، مورد استفاده قرار می گیرد. این قطعه با ایجاد اتصال بین شفت محرک و متحرک، امکان انتقال نیروی یکنواخت را فراهم کرده و در برخی مدل ها می تواند بخشی از ناهمراستایی یا لرزش های موجود در سیستم را نیز کنترل کند. به دلیل استحکام مناسب، قیمت اقتصادی و قابلیت استفاده در شرایط کاری مختلف، کوپلینگ های چدنی در صنایع گوناگون کاربرد دارند. انتخاب کوپلینگ چدنی باید با توجه به عواملی مانند میزان گشتاور، سرعت دوران، نوع شفت، شرایط محیطی و میزان بار وارد شده به سیستم انجام شود. استفاده از مدل نامناسب می تواند باعث افزایش لرزش، کاهش عمر قطعات و ایجاد اختلال در عملکرد تجهیزات شود.
از مهم ترین کاربردهای این نوع کوپلینگ می توان به موارد زیر اشاره کرد:
- اتصال موتور به پمپ: در سیستم های پمپاژ، کوپلینگ چدنی وظیفه انتقال گشتاور از موتور به شفت پمپ را بر عهده دارد و باعث عملکرد هماهنگ این دو بخش می شود.
- ماشین آلات صنعتی: در تجهیزات تولیدی و خطوط صنعتی، این قطعه برای اتصال اجزای دوار و انتقال نیروی مکانیکی بین بخش های مختلف دستگاه استفاده می شود.
- گیربکس ها و سیستم های انتقال قدرت: کوپلینگ چدنی در مجموعه هایی که موتور، گیربکس و سایر تجهیزات دوار به یکدیگر متصل هستند، نقش رابط مکانیکی را ایفا می کند.
- تجهیزات تاسیساتی و موتورخانه ها: در برخی پمپ ها، فن ها و تجهیزات مکانیکی ساختمان، استفاده از کوپلینگ باعث اتصال مطمئن قطعات و سهولت در تعمیر یا تعویض اجزا می شود.
- خطوط تولید و تجهیزات مکانیکی سنگین: در سیستم هایی که انتقال مداوم نیرو و اتصال پایدار شفت ها اهمیت دارد، کوپلینگ چدنی به دلیل مقاومت مناسب گزینه ای کاربردی محسوب می شود.
مزایا و معایب کوپلینگ چدنی
کوپلینگ چدنی یکی از قطعات پرکاربرد در سیستم های انتقال قدرت است که به دلیل هزینه مناسب و قابلیت استفاده در تجهیزات مختلف، در بسیاری از ماشین آلات صنعتی و تاسیساتی به کار می رود. این نوع کوپلینگ با اتصال دو محور، امکان انتقال گشتاور و حرکت چرخشی را فراهم می کند و در شرایط کاری معمولی می تواند عملکرد قابل قبولی داشته باشد. با وجود مزایای متعدد، کوپلینگ چدنی برای همه کاربردها مناسب نیست و محدودیت های آن باید پیش از انتخاب بررسی شود.
مزایا:
- قیمت مناسب و اقتصادی: هزینه تولید کوپلینگ های چدنی نسبت به نمونه های فولادی کمتر است و برای پروژه هایی که به دنبال کاهش هزینه تجهیزات هستند، گزینه مناسبی محسوب می شود.
- مقاومت مناسب در برابر سایش: ساختار چدن باعث می شود این قطعات در شرایط کاری معمولی مقاومت قابل قبولی در برابر اصطکاک و سایش داشته باشند.
- ماشین کاری آسان: چدن قابلیت تراشکاری مناسبی دارد و امکان تولید کوپلینگ در ابعاد و طرح های مختلف را فراهم می کند.
- کاهش نسبی ارتعاشات: خاصیت جذب ارتعاش چدن می تواند به کاهش انتقال لرزش در برخی تجهیزات دوار کمک کند.
- تنوع در مدل و اندازه: کوپلینگ های چدنی در ابعاد مختلف تولید می شوند و برای کاربردهای متنوع صنعتی قابل استفاده هستند.
معایب:
- شکنندگی بیشتر نسبت به فولاد: چدن در برابر ضربه های ناگهانی و بارهای شوکی مقاومت کمتری دارد و ممکن است دچار ترک یا شکست شود.
- محدودیت در کاربردهای سنگین: برای سیستم هایی با گشتاور بسیار بالا یا شرایط کاری سخت، معمولا کوپلینگ فولادی انتخاب مناسب تری است.
- وزن نسبتا زیاد: وزن بالاتر این نوع کوپلینگ می تواند در تجهیزات با سرعت دوران بالا یک عامل محدود کننده باشد.
نکات مهم در انتخاب کوپلینگ چدنی
انتخاب صحیح کوپلینگ چدنی تاثیر مستقیمی بر عملکرد تجهیزات دوار، کاهش استهلاک قطعات و افزایش طول عمر سیستم دارد. این قطعه باید متناسب با شرایط کاری دستگاه انتخاب شود؛ زیرا انتخاب اشتباه می تواند باعث ایجاد لرزش، افزایش فشار روی شفت ها و کاهش راندمان انتقال نیرو شود. پیش از خرید کوپلینگ چدنی باید مشخصات فنی موتور، شفت و شرایط محیطی بررسی شود تا قطعه بتواند عملکرد مناسبی در طول زمان داشته باشد.
- بررسی میزان گشتاور انتقالی: ظرفیت انتقال گشتاور کوپلینگ باید متناسب با توان موتور و نیاز سیستم انتخاب شود. انتخاب کوپلینگی با ظرفیت کمتر از مقدار مورد نیاز می تواند باعث ایجاد تنش بیش از حد، افزایش استهلاک و در نهایت شکست قطعه شود.
- توجه به سرعت دوران: سرعت چرخش شفت یکی از عوامل مهم در انتخاب کوپلینگ چدنی است. در تجهیزات با دور بالا، عواملی مانند وزن کوپلینگ، طراحی قطعه و میزان بالانس بودن آن اهمیت بیشتری پیدا می کند، زیرا عدم تعادل می تواند باعث ایجاد لرزش و کاهش عمر تجهیزات شود.
- بررسی ابعاد و مشخصات شفت: قطر داخلی، نوع اتصال، محل نصب و ابعاد کوپلینگ باید با مشخصات محورهای متصل شونده هماهنگ باشد. عدم تطابق ابعاد می تواند باعث نصب نامناسب و کاهش عملکرد سیستم انتقال نیرو شود.
- توجه به شرایط محیطی: شرایط کاری محل نصب مانند رطوبت، دمای محیط، وجود گرد و غبار، مواد شیمیایی و عوامل خورنده باید در انتخاب کوپلینگ در نظر گرفته شود. این عوامل می توانند بر دوام و طول عمر قطعه تاثیر بگذارند.
- بررسی میزان نا همراستایی محورها: در برخی تجهیزات ممکن است دو محور به طور کامل در یک راستا قرار نداشته باشند. در این شرایط باید کوپلینگی انتخاب شود که توانایی تحمل میزان مشخصی از انحراف محورها را داشته باشد تا از وارد شدن فشار اضافی به شفت ها جلوگیری شود.
- توجه به نوع کاربری و شرایط عملکرد دستگاه: نوع ماشین، میزان بار وارد شده، تعداد ساعات کارکرد، تعداد دفعات راه اندازی و شدت فعالیت سیستم از عوامل مهم در انتخاب کوپلینگ مناسب هستند. بررسی دقیق این موارد باعث افزایش طول عمر قطعه و بهبود عملکرد تجهیزات می شود.

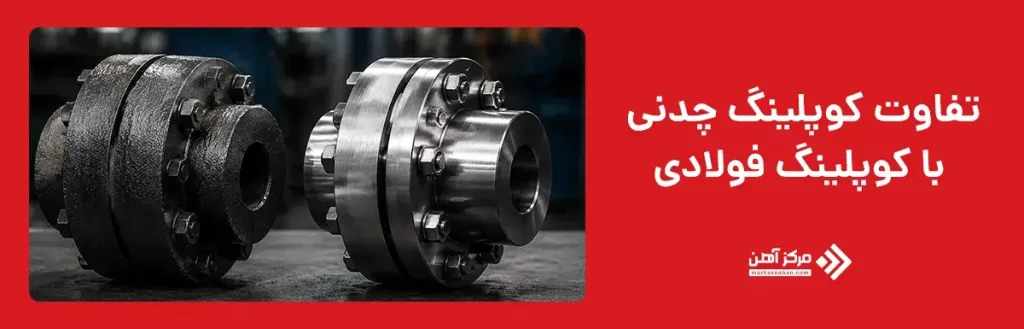

تفاوت کوپلینگ چدنی با کوپلینگ فولادی
کوپلینگ چدنی و کوپلینگ فولادی هر دو برای اتصال محورهای دوار و انتقال نیروی مکانیکی استفاده می شوند، اما تفاوت اصلی آن ها در خواص مکانیکی، مقاومت در برابر ضربه و محدوده کاربرد است. چدن به دلیل ساختار خود قابلیت جذب ارتعاش مناسبی دارد و هزینه تولید آن کمتر است، اما در برابر ضربه و تنش های ناگهانی شکننده تر عمل می کند. در مقابل، فولاد به دلیل استحکام کششی و چقرمگی بالاتر، برای تجهیزات سنگین و شرایط کاری سخت گزینه مناسب تری محسوب می شود.
در انتخاب بین کوپلینگ چدنی و فولادی باید شرایط واقعی کارکرد دستگاه بررسی شود. اگر سیستم تحت فشار و ضربه شدید قرار ندارد و هزینه اقتصادی اهمیت دارد، کوپلینگ چدنی می تواند انتخاب مناسبی باشد. اما در کاربردهایی که انتقال گشتاور بالا، دوام بیشتر و مقاومت در برابر بارهای ناگهانی اهمیت دارد، کوپلینگ فولادی عملکرد مطمئن تری ارائه خواهد داد.
| معیار مقایسه | کوپلینگ چدنی | کوپلینگ فولادی |
|---|---|---|
| جنس | ساخته شده از آلیاژهای چدنی | ساخته شده از فولاد کربنی یا آلیاژی |
| مقاومت مکانیکی | مناسب برای بارهای معمولی و متوسط | مناسب برای بارهای سنگین و صنعتی |
| مقاومت در برابر ضربه | کمتر به دلیل شکنندگی بیشتر | بیشتر به دلیل چقرمگی بالاتر |
| قیمت | اقتصادی تر و مقرون به صرفه تر | معمولا قیمت بالاتری دارد |
| وزن | معمولا وزن بیشتری دارد | نسبت استحکام به وزن بالاتر است |
| کاربرد | پمپ ها، تجهیزات عمومی و ماشین آلات سبک | صنایع سنگین، ماشین آلات پرقدرت و تجهیزات حساس |
کوپلینگ چدنی یکی از قطعات مهم در سیستم های انتقال قدرت است که برای اتصال دو محور و انتقال گشتاور بین تجهیزات دوار مورد استفاده قرار می گیرد. این قطعه به دلیل قیمت مناسب، قابلیت ماشین کاری خوب و عملکرد قابل قبول در شرایط کاری معمولی، در تجهیزاتی مانند پمپ ها، موتورخانه ها، ماشین آلات صنعتی و سیستم های مکانیکی کاربرد گسترده ای دارد.
با وجود مزایایی مانند هزینه اقتصادی و مقاومت مناسب در برابر سایش، کوپلینگ چدنی در برابر ضربه های شدید و بارهای ناگهانی محدودیت هایی دارد و برای همه کاربردهای صنعتی مناسب نیست. به همین دلیل، هنگام انتخاب این قطعه باید عواملی مانند میزان گشتاور، سرعت دوران، ابعاد شفت، شرایط محیطی و نوع کاربری به دقت بررسی شود. در شرایطی که سیستم تحت بارهای سنگین یا تنش های ضربه ای قرار دارد، استفاده از کوپلینگ های فولادی می تواند گزینه مناسب تری باشد.
انتخاب صحیح کوپلینگ چدنی باعث افزایش عمر مفید تجهیزات، کاهش لرزش و جلوگیری از خرابی زودهنگام قطعات می شود. بنابراین پیش از خرید، بررسی مشخصات فنی سیستم و هماهنگی آن با ویژگی های کوپلینگ، نقش مهمی در عملکرد مطمئن تجهیزات خواهد داشت.
سوالات متداول
کوپلینگ روتکس چدنی معمولا دارای المان انعطاف پذیر عنکبوتی است که علاوه بر انتقال نیرو، لرزش و ناهمراستایی جزئی محورها را کنترل می کند. تفاوت اصلی آن با کوپلینگ های ساده در قابلیت جذب ضربه و کاهش تنش های مکانیکی است.
کوپلینگ پنجه ای چدنی با درگیر شدن پنجه های دو نیمه کوپلینگ و انتقال نیرو از طریق قطعه میانی، گشتاور را بین دو محور منتقل می کند. این طراحی باعث کاهش لرزش و بهبود عملکرد سیستم های دوار می شود.
بله، کوپلینگ چدنی در بسیاری از سیستم های پمپاژ برای اتصال موتور و پمپ استفاده می شود. البته انتخاب آن باید بر اساس توان موتور، گشتاور، سرعت دوران و شرایط کاری انجام شود.
کوپلینگ های چدنی شیاردار بیشتر در سیستم های انتقال قدرت، تجهیزات صنعتی، ماشین آلات و برخی تاسیسات مکانیکی که نیاز به اتصال مطمئن محور دارند، استفاده می شوند.
در انتخاب کوپلینگ چدنی باید عواملی مانند میزان گشتاور، سرعت دوران، قطر شفت، شرایط محیطی، میزان ناهمراستایی و نوع کاربرد تجهیزات بررسی شود.
کوپلینگ چدنی قیمت اقتصادی تر و قابلیت جذب ارتعاش مناسبی دارد، اما مقاومت ضربه ای کمتری نسبت به فولاد دارد. کوپلینگ فولادی برای بارهای سنگین و شرایط کاری سخت گزینه مناسب تری است.
