عوامل شکست اتصالات پیچ و مهره ای چیست؟

اتصالات پیچ و مهره ای یکی از مهم ترین روش های اتصال اعضای فولادی در پروژه های عمرانی، صنعتی و ساختمانی هستند و عملکرد صحیح آن ها تاثیر مستقیمی بر ایمنی، دوام و پایداری سازه دارد. با وجود استحکام بالای این نوع اتصال، رعایت نکردن اصول طراحی، انتخاب نادرست قطعات، اجرای غیراستاندارد یا شرایط نامناسب بهره برداری می تواند زمینه ساز بروز انواع خرابی و کاهش ظرفیت اتصال شود. شناخت دقیق عوامل شکست اتصالات پیچ و مهره ای نه تنها از خسارت های مالی جلوگیری می کند، بلکه احتمال وقوع خرابی های ناگهانی را نیز به حداقل می رساند. همچنین در بسیاری از پروژه ها، انتخاب صحیح مصالح و بررسی مواردی مانند قیمت آهن در کنار کیفیت پیچ و مهره ها، نقش مهمی در افزایش عمر سازه دارد. در ادامه مقاله، مهم ترین علل شکست اتصالات پیچ و مهره ای را به صورت تخصصی بررسی می کنیم.

دلایل شکست اتصالات پیچ و مهره ای

شکست یک اتصال پیچ و مهره ای معمولا نتیجه یک عامل واحد نیست، بلکه حاصل برهم کنش طراحی، اجرا، شرایط محیطی و نحوه بهره برداری است. بسیاری از خرابی هایی که در نگاه اول به کیفیت پایین پیچ یا مهره نسبت داده می شوند، در واقع ناشی از خطاهای طراحی، نصب یا نگهداری هستند. این موضوع به ویژه در اسکلت پیچ و مهره ای ساختمان اهمیت بیشتری پیدا می کند، زیرا عملکرد هر اتصال مستقیما بر رفتار کل سازه در برابر بارهای ثقلی، جانبی و لرزه ای اثر می گذارد. در ادامه مهم ترین دلایل شکست پیچ و مهره را بررسی می کنیم.

شکست اتصالات پیچ و مهره ای بر اثر خستگی فلز

Fatigue Failure یکی از رایج ترین مکانیزم های تخریب در اتصالات فولادی است. زمانی که اتصال تحت بارهای متناوب، ارتعاش یا سیکل های مکرر بارگذاری قرار می گیرد، تنش های متوالی باعث ایجاد ترک های بسیار ریز در نواحی تمرکز تنش می شوند. این ترک ها به مرور رشد کرده و بدون تغییر محسوس در ظاهر اتصال، در نهایت منجر به شکست ناگهانی خواهند شد.

خستگی معمولا از محل رزوه ها، اطراف سوراخ ها یا نقاطی که کیفیت ماشین کاری پایین تری دارند آغاز می شود. استفاده از پیچ های دارای مقاومت خستگی مناسب، کاهش تمرکز تنش و کنترل ارتعاشات سازه از مهم ترین روش های جلوگیری از این نوع خرابی محسوب می شوند.

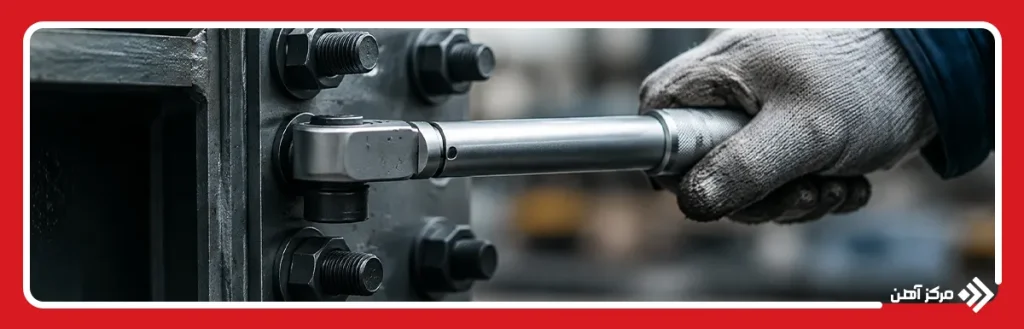

شکست اتصالات پیچ و مهره ای بر اثر اعمال گشتاور نامناسب

پیش تنیدگی مناسب زمانی ایجاد می شود که پیچ با گشتاور مشخص و مطابق استاندارد Tightening Torque بسته شود. اگر میزان گشتاور کمتر از مقدار طراحی باشد، اتصال به اندازه کافی فشرده نشده و امکان لغزش یا شل شدن آن افزایش می یابد. در مقابل، اعمال گشتاور بیش از حد می تواند باعث تغییر شکل پلاستیک پیچ، آسیب رزوه ها یا حتی پارگی پیچ شود.

به همین دلیل استفاده از Torque Wrench کالیبره شده و رعایت مقادیر توصیه شده توسط استانداردهای فنی، یکی از اصول اساسی در اجرای اتصالات پیچ و مهره ای است.

شکست اتصالات پیچ و مهره ای بر اثر خوردگی

خوردگی از مهم ترین عوامل کاهش مقاومت مکانیکی اتصالات فولادی محسوب می شود. رطوبت، مواد شیمیایی، کلریدها، محیط های اسیدی و شرایط دریایی باعث تخریب تدریجی سطح پیچ و مهره شده و سطح مقطع موثر آن ها را کاهش می دهند.

در برخی شرایط نیز پدیده Stress Corrosion Cracking رخ می دهد که ترکیبی از تنش کششی و محیط خورنده بوده و سرعت تخریب را به شدت افزایش می دهد. استفاده از پوشش های گالوانیزه، آبکاری مناسب، رنگ های صنعتی و انتخاب آلیاژ متناسب با شرایط محیطی، تاثیر زیادی در افزایش دوام اتصال دارد.

شکست اتصالات پیچ و مهره ای بر اثر شل شدن پیچ ها

ارتعاشات مداوم، تغییرات دمایی، نشست سازه یا بارهای دینامیکی می توانند باعث کاهش نیروی پیش تنیدگی و در نتیجه شل شدن تدریجی پیچ ها شوند. کاهش نیروی گیره ای اتصال سبب افزایش لغزش میان صفحات و انتقال نامناسب نیرو خواهد شد.

در پروژه هایی که تجهیزات دوار، ماشین آلات یا بارهای متناوب وجود دارند، استفاده از مهره های قفل شونده، واشرهای مخصوص، چسب های رزوه و برنامه های بازرسی دوره ای برای کنترل وضعیت اتصالات ضروری است.

شکست اتصالات پیچ و مهره ای بر اثر بارگذاری بیش از ظرفیت

هر اتصال دارای ظرفیت مشخصی برای تحمل نیروهای کششی، برشی و ترکیبی است. زمانی که بارهای وارد شده از ظرفیت طراحی بیشتر شوند، تنش از محدوده مجاز عبور کرده و اتصال وارد ناحیه شکست می شود.

این اضافه بار ممکن است در اثر تغییر کاربری سازه، نصب تجهیزات سنگین، خطای محاسباتی یا وقوع زلزله و بادهای شدید ایجاد شود. طراحی صحیح Load Capacity و در نظر گرفتن ضرایب اطمینان مناسب، احتمال بروز چنین خرابی هایی را به میزان قابل توجهی کاهش می دهد.

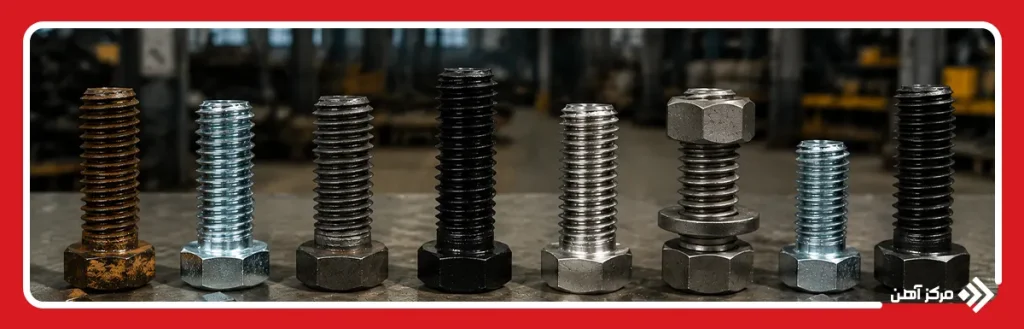

شکست اتصالات پیچ و مهره ای بر اثر انتخاب نامناسب پیچ و مهره

تمام پیچ ها برای یک کاربرد طراحی نشده اند. انتخاب کلاس مقاومتی نامناسب، قطر اشتباه، طول ناکافی، جنس نامتناسب یا استفاده از پیچ های غیر استاندارد می تواند عملکرد کل اتصال را تحت تاثیر قرار دهد.

برای مثال استفاده از پیچ با مقاومت پایین در محل هایی که تنش کششی زیادی وجود دارد، احتمال شکست را افزایش می دهد. همچنین انتخاب پیچ های با سختی بسیار بالا در شرایط بارگذاری ضربه ای می تواند رفتار ترد اتصال را تشدید کند. انتخاب صحیح Grade، قطر، طول رزوه و جنس پیچ باید بر اساس محاسبات طراحی انجام شود.

شکست اتصالات پیچ و مهره ای بر اثر نصب نادرست

حتی بهترین پیچ و مهره نیز در صورت اجرای نادرست عملکرد مطلوبی نخواهد داشت. هم محور نبودن سوراخ ها، آسیب دیدن رزوه ها، آلودگی سطوح تماس، استفاده از ابزار نامناسب یا بسته شدن نامتقارن پیچ ها، همگی می توانند توزیع تنش را بر هم بزنند.

در اتصالات حساس، رعایت Sequence نصب، کنترل کیفیت اجرا و انجام بازرسی های نهایی اهمیت زیادی دارد. بسیاری از خرابی های زودهنگام پروژه های فولادی، ریشه در خطاهای اجرایی دارند نه ضعف طراحی.

شکست اتصالات پیچ و مهره ای بر اثر فاصله نامناسب پیچ ها و لبه ورق

جانمایی نامناسب سوراخ ها باعث افزایش تمرکز تنش در اطراف اتصال می شود. اگر فاصله پیچ ها از یکدیگر یا از لبه ورق کمتر از مقادیر استاندارد باشد، احتمال پارگی ورق، لهیدگی اطراف سوراخ و ایجاد ترک افزایش پیدا می کند.

از طرف دیگر، افزایش بیش از حد فاصله پیچ ها نیز موجب توزیع نامناسب نیرو و کاهش سختی اتصال خواهد شد. رعایت الزامات آیین نامه های طراحی فولاد در تعیین Edge Distance و Pitch از مهم ترین اصول طراحی اتصالات پیچ و مهره ای به شمار می رود.

علت شکست	سازوکار خرابی	نشانه ها	راهکار پیشگیری
خستگی فلز	رشد ترک بر اثر بار تکراری	ترک رزوه و شکست ناگهانی	کاهش ارتعاش و تمرکز تنش
گشتاور نامناسب	سفتی کم یا بیش از حد	شل شدن یا پارگی پیچ	استفاده از آچار ترک متر
خوردگی	کاهش سطح مقطع پیچ	زنگ زدگی و حفره	پوشش ضد خوردگی
شل شدن پیچ	کاهش نیروی پیش تنیدگی	لغزش و باز شدن مهره	مهره قفل شونده و بازرسی
اضافه بار	عبور نیرو از ظرفیت اتصال	تغییر شکل یا شکست	محاسبه ظرفیت و کنترل بار
انتخاب نامناسب	قطر یا گرید نامتناسب	شکست زودهنگام	انتخاب طبق محاسبات
نصب نادرست	مونتاژ و بستن غیراصولی	کجی و توزیع نامناسب نیرو	کنترل نصب و ترتیب بستن
فاصله نامناسب	تمرکز تنش اطراف سوراخ	پارگی لبه یا لهیدگی	رعایت فاصله استاندارد

راهکارهای پیشگیری از شکست اتصالات پیچ و مهره ای

پیشگیری از خرابی اتصالات بسیار کم هزینه تر از تعمیر یا تعویض آن ها است. رعایت مجموعه ای از اصول طراحی، اجرا و نگهداری می تواند احتمال وقوع شکست را تا حد زیادی کاهش دهد.

مهم ترین راهکارها عبارت اند از:

• استفاده از پیچ و مهره استاندارد: انتخاب کلاس مقاومتی، قطر و جنس مناسب بر اساس محاسبات طراحی.
• اعمال گشتاور صحیح: بستن پیچ ها با Torque Wrench کالیبره شده و مطابق دستورالعمل سازنده.
• کنترل کیفیت نصب: بررسی هم محوری سوراخ ها، سلامت رزوه ها و تمیزی سطوح تماس قبل از مونتاژ.
• رعایت ضوابط طراحی: تعیین صحیح فاصله پیچ ها، فاصله از لبه ورق و ضخامت مناسب صفحات اتصال.
• محافظت در برابر خوردگی: استفاده از پوشش های ضد خوردگی، گالوانیزه گرم یا رنگ های صنعتی متناسب با شرایط محیط.
• بازرسی و نگهداری دوره ای: کنترل میزان سفت بودن پیچ ها، وضعیت پوشش ها و مشاهده علائم اولیه ترک یا خوردگی.
• جلوگیری از اضافه بار: جلوگیری از تغییر کاربری سازه یا نصب تجهیزات بدون بررسی ظرفیت اتصال.
• کاهش ارتعاشات: استفاده از تجهیزات ضد لرزش، مهره های قفل شونده و سیستم های جلوگیری از باز شدن پیچ ها در سازه های دینامیکی.
• اجرای نیروهای متخصص: سپردن عملیات نصب و کنترل کیفیت به افراد آموزش دیده و دارای تجربه اجرایی.
• پایش مستمر سازه: استفاده از برنامه های بازرسی منظم برای شناسایی آسیب ها پیش از تبدیل شدن به خرابی های جدی.

اتصالات پیچ و مهره ای زمانی عملکرد ایمن و پایدار خواهند داشت که تمامی مراحل طراحی، انتخاب قطعات، اجرا و نگهداری مطابق استانداردهای مهندسی انجام شود. مهم ترین عوامل شکست اتصالات پیچ و مهره ای شامل خستگی فلز، گشتاور نامناسب، خوردگی، شل شدن پیچ ها، اضافه بار، انتخاب اشتباه پیچ و مهره، نصب غیراصولی و جانمایی نامناسب سوراخ ها هستند. شناخت دقیق این موارد و اجرای اقدامات پیشگیرانه، علاوه بر افزایش عمر مفید سازه، احتمال بروز خرابی های ناگهانی و هزینه های سنگین تعمیرات را به حداقل می رساند. در پروژه های فولادی، توجه به جزئیات اجرایی و پایبندی به الزامات آیین نامه ها، موثرترین راه برای کاهش ریسک خرابی و تضمین عملکرد بلندمدت اتصالات است.
