دستگاه بورینگ چیست

در دنیای صنعت و تولید، دستگاه های پیشرفته نقش حیاتی در افزایش دقت و کیفیت محصولات دارند. یکی از این تجهیزات کلیدی، دستگاه بورینگ است که برای ایجاد سوراخ های دقیق و بزرگ در قطعات فلزی و غیرفلزی استفاده می شود. این دستگاه با توانایی های منحصر به فرد خود، در صنایع مختلفی از جمله خودروسازی، هوافضا و ساخت ماشین آلات سنگین کاربرد دارد. در این مقاله به بررسی چیستی دستگاه بورینگ، انواع آن، مزایا و نکات مهم در انتخاب این دستگاه می پردازیم تا شما را با این ابزار صنعتی مهم بیشتر آشنا کنیم.

دستگاه بورینگ چیست؟

دستگاه بورینگ (بورینگ ماشین) یا ماشین سوراخ کاری، ابزاری است که برای بزرگ تر کردن یا دقیق تر کردن سوراخ های موجود در قطعات طراحی شده است. این دستگاه با استفاده از ابزار برشی خاص، قادر است سطح داخلی سوراخ ها را با دقت بالا تراش داده و به ابعاد مورد نظر برساند. شرکت مرکزآهن به عنوان یکی از مراجع معتبر در حوزه تجهیزات صنعتی، اطلاعات مفیدی درباره این دستگاه و کاربردهای آن ارائه می دهد. بورینگ معمولا در مواردی به کار می رود که نیاز به سوراخ هایی با تلرانس کم و سطح صاف باشد، چیزی که با روش های معمولی حفاری قابل دستیابی نیست.

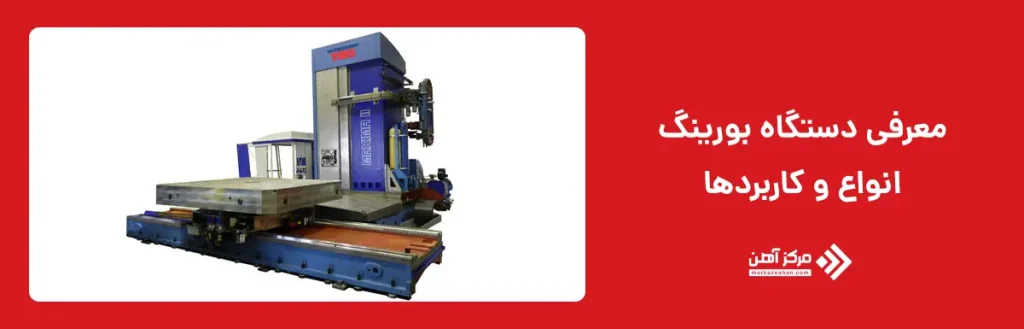

انواع ماشین‌ بورینگ و کاربردها
انواع ماشین‌ بورینگ و کاربردها

انواع بورینگ

ماشین های بورینگ در انواع مختلفی تولید می شوند که هر کدام برای نیازهای خاصی مناسب هستند. در زیر به معرفی جامع تر انواع اصلی این دستگاه ها پرداخته ایم.

دستگاه بورینگ افقی

در این نوع دستگاه، قطعه کار روی میزی ثابت قرار می گیرد و ابزار بر محور افقی می چرخد. دستگاه بورینگ افقی قادر به انجام عملیات متنوعی نظیر حفاری، ریمینگ، تراشکاری، رزوه زنی، روکش دهی و شیارزنی با استفاده از ابزارهای مناسب است. این دستگاه برای نگهداری و ماشین کاری قطعات سنگین، نامنظم و نامتقارن بسیار مناسب است و کار با آن به راحتی انجام می شود.

رایج ترین نوع این دستگاه، مدلی است که ابزار بورینگ روی میز نصب می شود. میز دستگاه می تواند به صورت دستی در جهت طولی یا عرضی تنظیم شود و سر استوک نیز به صورت عمودی روی ستون قابل تنظیم است. اجزای اصلی دستگاه شامل تخت، سر، ستون نگهدارنده، ستون انتهایی، پایه، زین، میز و میله حفاری است. این دستگاه علاوه بر حفاری و سوراخ کاری، برای عملیات عمومی و سایر کاربردها نیز استفاده می شود.

دستگاه بورینگ عمودی

در دستگاه بورینگ عمودی، قطعه کار روی یک میز افقی چرخان قرار می گیرد و ابزار ثابت باقی می ماند. این طراحی خاص مزایای ویژه ای نسبت به ماشین تراش برای برخی انواع کارها ارائه می دهد، از جمله:

  • امکان نصب سریع و آسان قطعات سنگین و با قطر بزرگ (مشابه کار چوک در ماشین تراش).
  • چرخش میز و قطعه کار در یک صفحه افقی بدون آویزگی دوک، که از خم شدن دوک تحت وزن قطعات سنگین جلوگیری می کند.
  • میز افقی با قطر قابل تنظیم برای پشتیبانی از قطعات بزرگ.
  • امکان استفاده از ابزارهای متعدد در مدل های مجهز به پست ابزار برجکی، که نرخ تولید را افزایش می دهد.

تراش برجکی عمودی ترکیبی از مزایای آسیاب بورینگ عمودی و تراش برجکی است و در اندازه کوچک تر به نام تراش برجکی عمودی شناخته می شود. این دستگاه دارای برجکی نمایان است که روی ریل متقاطع بالای میز قرار گرفته و برای نصب چندین ابزار طراحی شده است.

دستگاه بورینگ دقیق

دستگاه بورینگ دقیق از ابزارهای تک نقطه ای برای ماشین کاری سریع و دقیق سطوح استفاده می کند. این ابزارها که اغلب با نوک الماس یا کاربید سیمانی ساخته می شوند، با سرعت برش بالا حفره هایی با ابعاد دقیق و سطح صاف ایجاد می کنند. حرکت تغذیه می تواند توسط ابزار یا قطعه کار تامین شود و دستگاه در دو نوع افقی یا عمودی موجود است.

دستگاه حفاری جیگ

دستگاه جیگ بورینگ دقیق ترین نوع ماشین ابزار محسوب می شود. این دستگاه در سال ۱۹۱۰ در سوئیس برای اهداف مکان یابی توسعه یافت و اولین مدل واقعی آن در سال ۱۹۱۷ توسط شرکت پرت و ویتنی ساخته شد. امروزه از این دستگاه برای تولید جیگ ها، فیکسچرها، ابزارها و قطعات دقیقی که به دقت بالایی نیاز دارند استفاده می شود.

ویژگی های این دستگاه شامل استحکام بالا، انبساط حرارتی پایین و توانایی ایجاد سوراخ هایی با فاصله بندی دقیق است. دقت ماشین کاری آن بسیار بالا و در محدوده ۰٫۰۰۲۵ میلی متر قرار دارد. از نظر ظاهری، این دستگاه شبیه به یک ماشین فرز عمودی است.

دستگاه بورینگ CNC

دستگاه بورینگ CNC نوعی ماشین ابزار پیشرفته است که برای سوراخ تراشی، افزایش قطر سوراخ ها و ماشین کاری دقیق سطوح داخلی قطعات صنعتی استفاده می شود. در این دستگاه CNC، حرکت ابزار و موقعیت قطعه کار از طریق سیستم کنترل عددی کامپیوتری انجام می شود که دقت ابعادی، تکرارپذیری و سرعت عملیات را افزایش می دهد. دستگاه بورینگ CNC به ویژه برای ماشین کاری قطعات پیچیده و سنگین مانند بلوک سیلندر، پوسته توربین، قالب های صنعتی و بدنه ماشین آلات کاربرد دارد.

کاربرد دستگاه بورینگ در صنایع مختلف

متخصصان حوزه صنعت اغلب دستگاه بورینگ را به عنوان نمادی از تراشکاری داخلی می شناسند، اما توانایی های این دستگاه فراتر از تصورات اولیه است. در واقع، ماشین بورینگ امکان انجام عملیات متنوعی مانند قلاویزکاری، برقوکاری، کفتراشی و غیره را نیز فراهم می کند. مهم ترین کاربردهای انواع ماشین بورینگ را می توان به صورت زیر خلاصه کرد:

  • برق کاری: بهبود دقت و صافی سطح داخلی سوراخ ها
  • تراشکاری: شکل دهی دقیق به قطعات
  • شیارزنی: ایجاد شیارهای مورد نیاز روی سطوح
  • صیقل کاری: پرداخت نهایی برای دستیابی به سطوح صاف
  • دنده تراشی: تولید رزوه های دقیق
  • سنگ زنی: افزایش کیفیت سطح با براده برداری ظریف
  • کف تراشی: تراش سطوح تخت و یکنواخت
  • سیلندرتراشی: آماده سازی سیلندرها با دقت بالا

نکته قابل توجه این است که در مقایسه با سایر روش های ماشین کاری، بورینگ به رعایت دقیق تر اصول و قوانین مهندسی نیاز دارد. این دستگاه به دلیل دقت و پیچیدگی فنی بالای خود، یکی از پیشرفته ترین ابزارهای تراشکاری در صنایع مختلف به شمار می رود. به همین سبب، استفاده صحیح از آن مستلزم دانش مهندسی دقیق است که نتیجه آن بهبود کیفیت قطعات و کاهش هزینه های تولید خواهد بود.

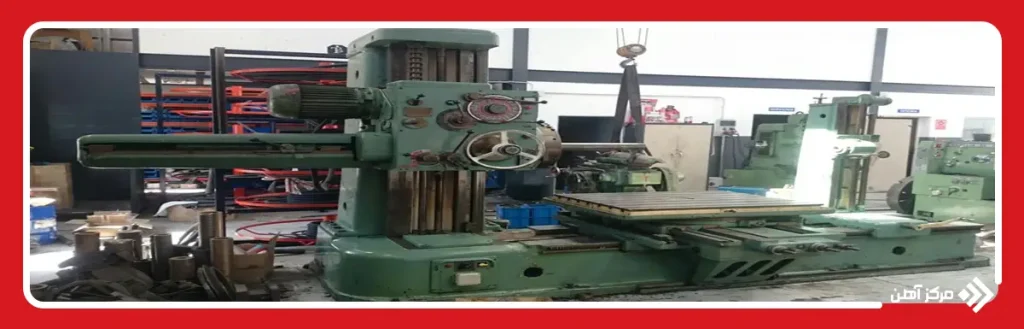

مزایا دستگاه بورینگ
چرا باید از ماشین بورینگ برای دقت بالا استفاده کرد؟

چرا باید از ماشین بورینگ برای دقت بالا استفاده کرد؟

دقت در تولید قطعات صنعتی، به ویژه در صنایعی مانند هوافضا و پزشکی، امری غیرقابل چشم پوشی است. ماشین بورینگ با استفاده از ابزارهای پیشرفته و تنظیمات دقیق، امکان دستیابی به تلرانس های بسیار کم را فراهم می کند. این دقت نه تنها کیفیت محصول نهایی را افزایش می دهد، بلکه از هدررفت مواد اولیه، تولید قطعات معیوب و افزایش هزینه های دوباره کاری نیز جلوگیری می کند. همچنین دستگاه بورینگ با کنترل دقیق قطر، عمق، هم محوری و موقعیت سوراخ ها، امکان تولید قطعاتی با ابعاد یکنواخت و کیفیت سطح مطلوب را فراهم می سازد. این ویژگی در ساخت قطعاتی مانند بلوک سیلندر، پوسته گیربکس و تجهیزات صنعتی حساس اهمیت زیادی دارد؛ زیرا کوچک ترین انحراف ابعادی می تواند عملکرد مجموعه مکانیکی را مختل کند.

ویژگی های فنی دستگاه بورینگ

دستگاه بورینگ یکی از ماشین آلات دقیق در صنعت ماشین کاری است که برای بزرگ کردن، اصلاح و پرداخت سوراخ های موجود در قطعات فلزی استفاده می شود. مشخصات فنی این دستگاه بر دقت ابعادی، کیفیت سطح، ظرفیت براده برداری و قابلیت ماشین کاری قطعات مختلف تاثیر مستقیم دارند. برای درک بهتر عملکرد این ماشین ابزار، آشنایی با مفهوم تراشکاری چیست و تفاوت حرکت ابزار و قطعه کار در فرآیندهای ماشین کاری اهمیت دارد. مهم ترین ویژگی های فنی دستگاه بورینگ عبارتند از:

  • دقت ابعادی بالا: دستگاه بورینگ امکان کنترل دقیق قطر سوراخ، موقعیت محور و هم محوری سطوح داخلی را فراهم می کند. میزان دقت نهایی به کیفیت دستگاه، ابزار و شرایط ماشین کاری بستگی دارد.
  • قابلیت تنظیم سرعت اسپیندل: سرعت چرخش ابزار متناسب با جنس قطعه، قطر سوراخ و نوع ابزار برشی تنظیم می شود تا شرایط مناسب براده برداری فراهم شود.
  • ظرفیت ماشین کاری قطعات بزرگ: دستگاه های بورینگ صنعتی، به ویژه مدل های افقی و دروازه ای، قابلیت ماشین کاری قطعات سنگین و حجیم مانند بدنه ماشین آلات را دارند.
  • سیستم حرکت چند محوره: حرکت کنترل شده ابزار یا میز در محورهای مختلف، امکان ماشین کاری سوراخ هایی با موقعیت های متفاوت را بدون نیاز به جابه جایی مکرر قطعه فراهم می کند.
  • استحکام و صلبیت سازه: بدنه مستحکم، ریل های دقیق و سیستم نگهدارنده ابزار، ارتعاش و تغییر شکل حین براده برداری را کاهش می دهند.
  • قابلیت کنترل عددی: در مدل های CNC، موقعیت ابزار، سرعت پیشروی و مسیر حرکت از طریق برنامه کامپیوتری کنترل می شوند و امکان اجرای عملیات پیچیده با تکرارپذیری بالا وجود دارد.
  • تنوع ابزارهای برشی: استفاده از بورینگ بار (Boring Bar)، هد بورینگ قابل تنظیم و ابزارهای پرداخت، امکان ماشین کاری سوراخ ها با قطر و عمق متفاوت را فراهم می کند.
  • سیستم خنک کاری و روانکاری: انتقال سیال برشی به ناحیه تماس ابزار و قطعه باعث کنترل دما، کاهش اصطکاک و بهبود تخلیه براده می شود.
  • قابلیت تنظیم پیشروی ابزار: انتخاب نرخ پیشروی مناسب بر میزان بار برشی، کیفیت سطح داخلی و عمر ابزار تاثیر دارد و از ایجاد لرزش های نامطلوب جلوگیری می کند.

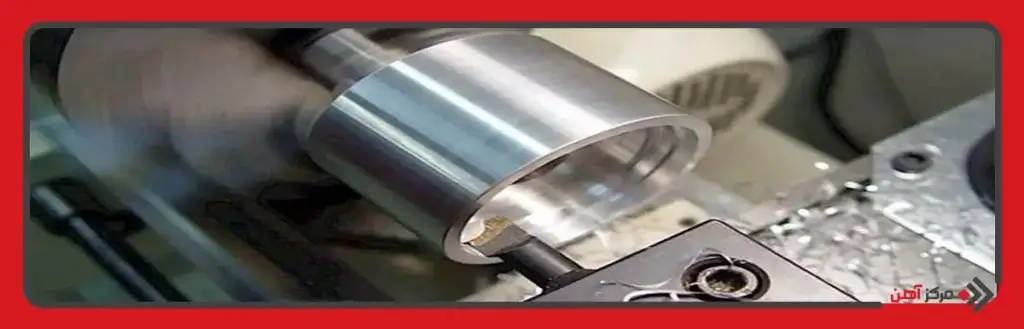

نکات انتخاب ماشین بورینگ
مزایا و معایب دستگاه بورینگ

مزایا و معایب دستگاه بورینگ

دستگاه بورینگ در تولید قطعات صنعتی که به سوراخ های دقیق، هم محور و دارای کیفیت سطح مناسب نیاز دارند، کاربرد گسترده ای دارد. با این حال، انتخاب این دستگاه باید بر اساس تلرانس ابعادی، تیراژ تولید، ابعاد قطعه و هزینه ماشین کاری انجام شود. برای مثال، آشنایی با اینکه هونینگ چیست به درک تفاوت این دو فرآیند کمک می کند؛ زیرا هونینگ عمدتا برای پرداخت نهایی و اصلاح محدود هندسه سوراخ استفاده می شود، در حالی که بورینگ امکان برداشتن حجم بیشتری از material و اصلاح موقعیت و قطر سوراخ را فراهم می کند.

مزایای دستگاه بورینگ:

  • دقت بالا در تنظیم قطر سوراخ های داخلی
  • قابلیت اصلاح هم محوری و موقعیت سوراخ ها
  • امکان ماشین کاری قطعات بزرگ و سنگین
  • بهبود کیفیت سطح نسبت به سوراخ کاری اولیه
  • قابلیت اجرای عملیات با تلرانس های دقیق
  • امکان ماشین کاری سوراخ های عمیق با ابزار مناسب
  • کاهش خطاهای انسانی در مدل های CNC
  • قابلیت ماشین کاری انواع فلزات و آلیاژهای صنعتی
  • امکان انجام چند عملیات ماشین کاری در یک مرحله نصب قطعه
  • تکرارپذیری مناسب در تولید قطعات مشابه

معایب دستگاه بورینگ:

  • هزینه اولیه بالای خرید تجهیزات صنعتی
  • نیاز به اپراتور متخصص و برنامه نویس در مدل های CNC
  • هزینه تعمیر و نگهداری قطعات دقیق دستگاه
  • احتمال ایجاد ارتعاش در بورینگ بارهای بلند
  • محدودیت دسترسی ابزار در برخی هندسه های پیچیده
  • نیاز به تنظیم دقیق قطعه و ابزار پیش از عملیات
  • افزایش زمان ماشین کاری در برخی سوراخ های عمیق
  • مصرف انرژی قابل توجه در دستگاه های بزرگ
  • نیاز به فضای کارگاهی مناسب برای مدل های سنگین
  • حساسیت کیفیت سطح به شرایط برش و صلبیت ابزار

تفاوت های تراشکاری و بورینگ

تراشکاری و بورینگ از فرآیندهای مهم ماشین کاری هستند که برای شکل دهی قطعات و دستیابی به دقت ابعادی مورد استفاده قرار می گیرند. تفاوت اصلی این دو فرآیند در نوع عملیات، نحوه حرکت ابزار و قطعه کار و هدف نهایی ماشین کاری است. در تراشکاری معمولی، قطعه کار می چرخد و ابزار برشی با حرکت کنترل شده، مواد اضافی را از سطح داخلی یا خارجی برمی دارد؛ اما در بورینگ، هدف اصلی افزایش قطر، اصلاح هندسه و بهبود دقت سوراخ موجود است. البته عملیات بورینگ می تواند روی دستگاه تراش نیز انجام شود. در جدول زیر مهم ترین تفاوت های تراشکاری و بورینگ بررسی شده است.

معیار مقایسهتراشکاریبورینگ
هدف اصلیشکل دهی سطوح داخلی و خارجی قطعهبزرگ کردن و اصلاح دقیق سوراخ موجود
نوع عملیاتتراش طولی، پیشانی تراشی، شیارزنی و رزوه زنیسوراخ تراشی داخلی و اصلاح قطر و هم محوری
حرکت اصلیمعمولا چرخش قطعه کارچرخش ابزار یا قطعه کار، بسته به نوع دستگاه
نوع ابزار برشیقلم تراش و ابزارهای تک لبهبورینگ بار و هد بورینگ
دقت ابعادیبالا و وابسته به دستگاه و شرایط برشمناسب برای دستیابی به دقت بالای سوراخ
سطح ماشین کاریسطوح خارجی و داخلیعمدتا سطوح داخلی سوراخ ها
ابعاد قطعاتمتناسب با ظرفیت دستگاه تراشامکان ماشین کاری قطعات بسیار بزرگ در دستگاه های صنعتی
کاربرد صنعتیتولید شفت، محور، بوش و قطعات استوانه ایماشین کاری بلوک سیلندر، پوسته گیربکس و بدنه ماشین آلات
محدودیت اصلیمحدودیت ظرفیت و نحوه بستن قطعه کاراحتمال ارتعاش ابزار در سوراخ های عمیق
تجهیزات مورد استفادهدستگاه تراش معمولی و CNCدستگاه بورینگ افقی، عمودی و CNC

در مجموع، تراشکاری یک فرآیند گسترده تر است که می تواند شامل سوراخ تراشی داخلی نیز باشد، در حالی که بورینگ به طور تخصصی بر اصلاح و ماشین کاری سوراخ های موجود تمرکز دارد. انتخاب میان این دو به هندسه قطعه، دقت مورد نیاز، ابعاد سوراخ و امکانات ماشین کاری بستگی دارد.


نکات مهم در انتخاب ماشین بورینگ

برای انتخاب یک دستگاه بورینگ مناسب، لازم است ابتدا محدودیت ها و مشخصات قطعه کار و طرح مورد نظر را به دقت ارزیابی کنید. عواملی مانند ابعاد قطعه، میزان تلرانس و کیفیت سطح نهایی که انتظار دارید، باید به طور کامل بررسی شوند. علاوه بر این، سازگاری مواد تشکیل دهنده قطعه با دستگاه از اهمیت بالایی برخوردار است؛ بنابراین، باید ویژگی هایی نظیر سختی، جنس و مقاومت ماده را مورد توجه قرار دهید. اما تحلیل صرفا به قطعه محدود نمی شود؛ بلکه باید نوع عملیاتی که قصد دارید با دستگاه انجام دهید، مانند شیارزنی، خشن تراشی، پرداخت نهایی یا کار روی سطوح داخلی و خارجی را نیز مشخص کنید.

توصیه می شود با جزئیات عملیات سوراخ کاری آشنا شوید و پارامترهای مرتبط با آنها، از جمله سرعت برش، توان موتور و نوع سیستم محرکه دستگاه را بررسی کنید. اگر هدف شما ماشین کاری خودکار باشد، لازم است نیاز دستگاه به مایع خنک کننده، مقدار مورد نیاز آن و ویژگی های ابزارهای سوراخ کاری را نیز در نظر بگیرید. این اطلاعات به شما کمک می کند تا دستگاهی انتخاب کنید که بهترین عملکرد را برای پروژه تان به ارمغان آورد.

دستگاه بورینگ به عنوان یکی از ابزارهای حیاتی در صنعت مدرن، نقش مهمی در بهبود دقت و کیفیت تولید ایفا می کند. با انواع مختلف و کاربردهای گسترده، این دستگاه می تواند نیازهای متنوع صنایع را برآورده کند. انتخاب درست این ماشین با توجه به نکات ذکر شده، نه تنها بهره وری را افزایش می دهد، بلکه هزینه های تولید را نیز بهینه می کند. اگر به دنبال تجهیز کارگاه یا کارخانه خود هستید، بورینگ می تواند گزینه ای ایده آل باشد.

سوالات متداول

چگونه ماشین بورینگ به دقت و کیفیت تولید کمک می‌کند؟

ماشین بورینگ با ابزارهای دقیق و کنترل پیشرفته، سوراخ‌هایی با تلرانس کم و سطح صاف ایجاد می‌کند که کیفیت محصول را بالا می‌برد.

چگونه می‌ توان عمر مفید دستگاه بورینگ را افزایش داد؟

نگهداری منظم، استفاده از قطعات باکیفیت و رعایت دستورالعمل‌های سازنده، عمر دستگاه را به‌طور قابل توجهی افزایش می‌دهد.

تفاوت دستگاه بورینگ با دستگاه تراش چیست؟

دستگاه بورینگ برای بزرگ کردن و پرداخت دقیق سوراخ های داخلی استفاده می شود، اما دستگاه تراش عمدتا با چرخش قطعه کار، سطوح داخلی و خارجی را ماشین کاری می کند.

دستگاه بورینگ برای چه قطعاتی استفاده می شود؟

دستگاه بورینگ برای ماشین کاری بلوک سیلندر، پوسته گیربکس، بدنه پمپ، قطعات توربین و قطعات صنعتی بزرگ کاربرد دارد.

آیا دستگاه بورینگ قابلیت سوراخ کاری قطعات بزرگ را دارد؟

بله، دستگاه های بورینگ افقی و عمودی صنعتی امکان ایجاد، بزرگ کردن و پرداخت دقیق سوراخ ها در قطعات بزرگ و سنگین را دارند.

تفاوت بورینگ و دریل کاری چیست؟

دریل کاری برای ایجاد سوراخ اولیه استفاده می شود، اما بورینگ برای افزایش قطر، اصلاح هم محوری و بهبود دقت ابعادی و کیفیت سطح سوراخ موجود کاربرد دارد.

چه عواملی بر قیمت دستگاه بورینگ تاثیر دارند؟

نوع دستگاه، ابعاد میز کار، ظرفیت ماشین کاری، دقت حرکتی، توان اسپیندل، سیستم CNC، برند سازنده و تجهیزات جانبی بر قیمت دستگاه بورینگ تاثیر می گذارند.
