اتصالات لوله کاندوئیت یکی از اصلی ترین اجزای سیستم های برق کشی مدرن به شمار می آید. این اتصالات به منظور هدایت، محافظت و نظم دهی سیم ها و کابل های برق طراحی شده اند و نقش کلیدی در ایمنی و دوام پروژه های ساختمانی و صنعتی دارند. از آن جا که سیم ها در برابر عوامل محیطی، رطوبت، ضربه و حتی فشار مکانیکی آسیب پذیر هستند، استفاده از لوله کاندوئیت و اتصالات مربوط به آن امری ضروری محسوب می شود.
امروزه در پروژه های مختلف، چه مسکونی و چه صنعتی، تنوع بالایی از اتصالات لوله فلزی برق و پلاستیکی در بازار موجود است که انتخاب صحیح آن ها به کیفیت نهایی کار کمک شایانی می کند. در همین راستا آشنایی با انواع اتصالات، جنس آن ها، کاربردها و همچنین مقایسه هزینه ها می تواند مسیر انتخاب مهندسان و مجریان پروژه را روشن تر کند. لازم به ذکر است که علاوه بر جنبه های فنی، عواملی همچون قیمت آهن، قیمت لوله و حتی قیمت لوله گالوانیزه نیز بر انتخاب اتصالات مناسب اثرگذار خواهند بود.

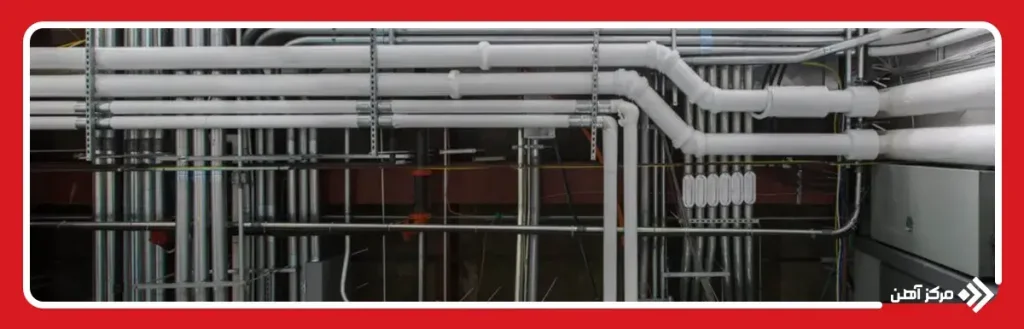

اتصالات لوله کاندوئیت به گونه ای طراحی می شوند که امکان تغییر مسیر، اتصال چند لوله به یکدیگر یا پایان دادن مسیر را فراهم کنند. به طور کلی می توان این اتصالات را به چند دسته اصلی تقسیم کرد: زانویی ها، کوپلینگ ها، بوشن ها، گلندها، سه راهی و چهارراهی ها، و همچنین بست ها و مهره ها. هر کدام از این اجزا بسته به محل استفاده و شرایط محیطی، وظیفه مشخصی دارند. برای مثال زانویی ها به منظور تغییر مسیر لوله مورد استفاده قرار می گیرند و کوپلینگ ها برای اتصال دو لوله در یک راستا کاربرد دارند.
یکی از مزایای اصلی تنوع در اتصالات این است که مجریان پروژه می توانند متناسب با شرایط محیطی از انواع اتصالات لوله گالوانیزه برق یا اتصالات PVC استفاده کنند. این موضوع انعطاف پذیری سیستم برق کشی را بالا می برد و از نظر اقتصادی نیز قابل مدیریت است. در جدول زیر می توان به طور خلاصه پرکاربردترین اتصالات را مرور کرد:
| نوع اتصال | کاربرد اصلي | جنس متداول |
|---|---|---|
| زانويي | تغيير زاويه مسير | فلزي، PVC |
| کوپلينگ | اتصال دو لوله در يک راستا | فلزي، گالوانيزه |
| بوشن | افزايش طول لوله | فلزي، PVC |
| گلند | ورود کابل به تابلو برق | فلزي، پلاستيکي |
| سه راهي / چهارراهي | تقسيم مسير سيم | فلزي، گالوانيزه |
| مهره و بست | محکم کردن لوله ها | فلزي |
این دسته بندی به خوبی نشان می دهد که اسامی اتصالات لوله فلزی متنوع بوده و هر کدام نقش مشخصی در ساختار شبکه برق دارند.
زانویی یکی از پرکاربردترین اتصالات لوله کاندوئیت است که برای تغییر مسیر لوله ها در زوایای ۴۵، ۹۰ یا حتی ۱۸۰ درجه استفاده می شود. این قطعه به مجریان برق کشی اجازه می دهد بدون نیاز به خم کردن لوله به صورت دستی، مسیر را تغییر دهند. زانویی ها به طور معمول در مسیرهایی که سیم کشی نیاز به عبور از گوشه ها یا تغییر جهت ناگهانی دارد، مورد استفاده قرار می گیرند.
از نظر جنس، زانویی ها در دو گروه اصلی اتصالات گالوانیزه لوله برق و زانویی های PVC وجود دارند. زانویی های فلزی برای محیط های صنعتی و شرایطی که مقاومت مکانیکی بالاتری نیاز است کاربرد دارند، در حالی که نمونه های پلاستیکی بیشتر در ساختمان های مسکونی یا محیط های کم خطر مورد استفاده قرار می گیرند. انتخاب زانویی مناسب مستقیماً به نوع پروژه و محیط بستگی دارد.
علاوه بر این، زانویی ها دارای استانداردهایی برای تسهیل عبور سیم هستند. به طور مثال زانویی های بازشو (که در برخی بازارها به زانویی با درب معروف اند) این امکان را می دهند که سیم کشی بعد از نصب لوله نیز به راحتی انجام شود. این ویژگی باعث کاهش هزینه ها و زمان نصب می شود. در پروژه هایی که تغییرات آینده محتمل است، استفاده از چنین زانویی هایی بسیار توصیه می شود.
کوپلینگ به عنوان یک اتصال میانی بین دو لوله شناخته می شود. زمانی که طول یک لوله برای مسیر کافی نباشد یا نیاز باشد چند بخش از لوله ها به هم متصل شوند، کوپلینگ نقش اصلی را ایفا می کند. این قطعه به شکل استوانه ای طراحی می شود و به راحتی دو سر لوله را در یک راستا به یکدیگر متصل می نماید.
از مهم ترین ویژگی های کوپلینگ می توان به دوام بالا و مقاومت در برابر ضربه اشاره کرد. به ویژه در پروژه هایی که از اتصالات لوله فولادی برق استفاده می شود، کوپلینگ های فلزی اهمیت زیادی دارند. این نوع کوپلینگ ها توانایی تحمل فشار و ضربه را دارند و برای سیستم هایی که نیازمند استحکام بالا هستند ایده آل اند.
کوپلینگ ها در دو نوع ساده و رزوه ای موجودند. نوع رزوه ای برای اتصالاتی به کار می رود که امکان باز و بسته کردن مکرر آن ها وجود داشته باشد. در مقابل، نوع ساده برای اتصالات دائمی استفاده می شود. به طور کلی انتخاب کوپلینگ مناسب نه تنها به دوام سیستم کمک می کند، بلکه بر هزینه نهایی نیز اثرگذار است. بررسی بازار نشان می دهد که قیمت اتصالات لوله فولادی برق در بخش کوپلینگ ها متغیر بوده و به سایز، جنس و برند بستگی دارد.

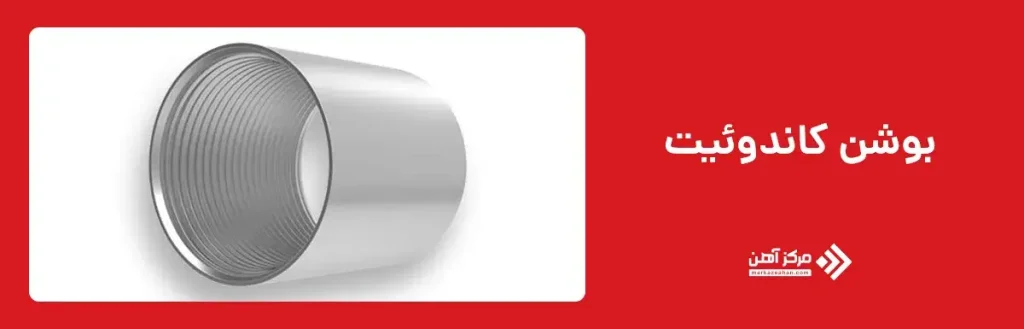

بوشن یکی دیگر از اتصالات پرکاربرد در سیستم لوله کشی برق است. این قطعه شباهت زیادی به کوپلینگ دارد اما وظیفه اصلی آن افزایش طول لوله ها و ایجاد اتصال مطمئن میان آن هاست. بوشن ها در شرایطی استفاده می شوند که نیاز به اتصال لوله های با قطر یکسان وجود داشته باشد.
از نظر جنس، بوشن ها در دو نوع فلزی و PVC عرضه می شوند. بوشن های فلزی، به خصوص از نوع گالوانیزه، مقاومت بسیار خوبی در برابر خوردگی و فشار دارند و بیشتر در پروژه های صنعتی و فضاهای باز مورد استفاده قرار می گیرند. در حالی که بوشن های PVC برای محیط های داخلی ساختمان مناسب ترند.
یکی از نکات مهم در انتخاب بوشن توجه به استاندارد ابعاد و تطابق آن با سایر اتصالات است. در پروژه های بزرگ، هماهنگی میان بوشن و سایر اجزا تضمین کننده عملکرد درست کل سیستم خواهد بود. بسیاری از کارشناسان تأکید می کنند که بوشن ها به دلیل نقش کلیدی در ایجاد یک اتصال محکم، باید از برندهای معتبر خریداری شوند. از سوی دیگر، بررسی ها نشان داده اند که اختلاف قیمت میان انواع بوشن ها، به عواملی مانند جنس و نوع پوشش گالوانیزه بستگی دارد.
گلند کاندوئیت اتصالی است که بیشتر برای ورود کابل ها به تابلوهای برق یا جعبه های تقسیم استفاده می شود. این قطعه ضمن اینکه مسیر ورود کابل را ایمن می کند، مانع از آسیب دیدگی عایق کابل نیز می شود. گلندها معمولاً به صورت رزوه ای نصب می شوند و دارای بخش های مختلفی برای محکم سازی کابل اند.
از لحاظ جنس، گلندها در دو نوع فلزی و پلاستیکی عرضه می شوند. گلندهای فلزی (که معمولاً از جنس برنج یا فولاد ساخته می شوند) برای محیط های صنعتی و شرایطی که مقاومت مکانیکی بالا نیاز است مناسب ترند. در مقابل گلندهای پلاستیکی گزینه ای اقتصادی تر برای پروژه های کوچک و محیط های داخلی محسوب می شوند.
کاربرد گلند تنها محدود به ایمنی مکانیکی نیست، بلکه بسیاری از انواع آن ها خاصیت ضدآب و ضد گرد و غبار دارند. به همین دلیل در محیط های مرطوب یا گرد و خاکی نیز استفاده می شوند. مقایسه عملکرد گلند با سایر اتصالات نشان می دهد که این قطعه نقش حیاتی در حفاظت کابل ها دارد. به بیان دیگر، تفاوت اصلی میان بوشن و گلند در این است که بوشن برای اتصال لوله ها به کار می رود، در حالی که گلند مستقیماً وظیفه حفاظت از کابل ها را بر عهده دارد.
سه راهی و چهارراهی از جمله اتصالاتی هستند که برای تقسیم مسیر سیم ها به چند شاخه استفاده می شوند. در شرایطی که نیاز است سیم کشی به چند بخش ساختمان یا تجهیزات مختلف هدایت شود، این اتصالات بهترین انتخاب محسوب می شوند. سه راهی مسیر را به دو بخش و چهارراهی مسیر را به سه بخش دیگر تقسیم می کند.
این قطعات معمولاً از فلز یا PVC ساخته می شوند و در ابعاد مختلف وجود دارند. از نظر ایمنی، استفاده از سه راهی و چهارراهی باعث می شود تقسیم مسیر سیم ها به صورت استاندارد و بدون فشار بیش از حد انجام گیرد. یکی دیگر از مزایای استفاده از این اتصالات، قابلیت دسترسی آسان به سیم ها برای تعمیر یا تغییر در آینده است.
نکته ای که نباید از نظر دور داشت این است که کیفیت سه راهی و چهارراهی مستقیماً بر دوام شبکه برق تأثیر می گذارد. استفاده از نمونه های بی کیفیت نه تنها باعث افزایش احتمال خرابی می شود، بلکه می تواند خطر آتش سوزی یا اتصال کوتاه را نیز بالا ببرد. از همین رو، متخصصان توصیه می کنند در پروژه های حساس، حتماً از برندهای معتبر استفاده شود.
این اتصالات وظیفه تقسیم مسیر سیم ها را دارند.
مزایای استفاده از سه راهی و چهارراهی:
مهره و بست کاندوئیت نقش مهمی در ثابت نگه داشتن لوله ها بر روی دیوار یا سقف دارند. این اتصالات به ظاهر ساده اند اما بدون آن ها عملاً امکان نصب مطمئن لوله ها وجود ندارد. مهره ها معمولاً برای محکم کردن اتصالات رزوه ای استفاده می شوند، در حالی که بست ها برای نگهداری لوله ها در مسیر نصب به کار می روند.
بست ها در انواع فلزی و پلاستیکی تولید می شوند. نمونه های فلزی در پروژه های صنعتی و محیط های باز کاربرد بیشتری دارند، چرا که مقاومت مکانیکی بالاتری دارند. در مقابل، بست های پلاستیکی بیشتر برای ساختمان های مسکونی و مسیرهای داخلی مناسب هستند.
از نظر قیمت، مهره و بست هزینه چندانی نسبت به سایر اتصالات ندارند، اما نقش آن ها در ایمنی و دوام سیستم بسیار زیاد است. استفاده صحیح از بست ها مانع از لرزش لوله ها شده و خطر آسیب به سیم ها را کاهش می دهد. همچنین وجود مهره ها باعث می شود اتصالات رزوه ای به طور کامل محکم شوند و در برابر فشار باز نشوند.
اتصالات کاندوئیت از نظر جنس و متریال به دو دسته ی اصلی فلزی و پلاستیکی تقسیم می شوند که هر کدام کاربرد و مزایای خاص خود را دارند. اتصالات لوله فلزی برق معمولاً از فولاد یا گالوانیزه ساخته می شوند و به دلیل مقاومت بالا در برابر ضربه، فشار و رطوبت در پروژه های صنعتی و فضاهای باز بیشتر مورد استفاده قرار می گیرند. پوشش گالوانیزه علاوه بر افزایش طول عمر، مانع زنگ زدگی و خوردگی می شود. به همین دلیل، در محیط های مرطوب یا مناطقی که شرایط آب و هوایی سختی دارند، اتصالات گالوانیزه لوله برق بهترین انتخاب محسوب می شوند. البته باید توجه داشت که این دسته به دلیل استفاده از فلز، تحت تأثیر نوسانات بازار و تغییرات در قیمت آهن قرار دارند.
از سوی دیگر، اتصالات PVC یا پلاستیکی بیشتر برای محیط های داخلی ساختمان ها و پروژه های کوچک تجاری و مسکونی به کار می روند. این نوع اتصالات سبک، اقتصادی و نصب آن ها آسان تر است. همچنین مقاومت خوبی در برابر خوردگی شیمیایی دارند، هرچند استحکام مکانیکی آن ها نسبت به فلزی ها کمتر است. در نتیجه، در فضاهای صنعتی یا سیم کشی های سنگین معمولاً توصیه نمی شوند.
در نهایت انتخاب بین اتصالات فلزی و PVC باید با توجه به شرایط پروژه، محیط نصب، بودجه و عوامل اقتصادی مانند قیمت لوله گالوانیزه و قیمت لوله انجام شود. ترکیب درست این دو دسته در یک پروژه می تواند هم ایمنی و دوام را افزایش دهد و هم هزینه ها را مدیریت کند.

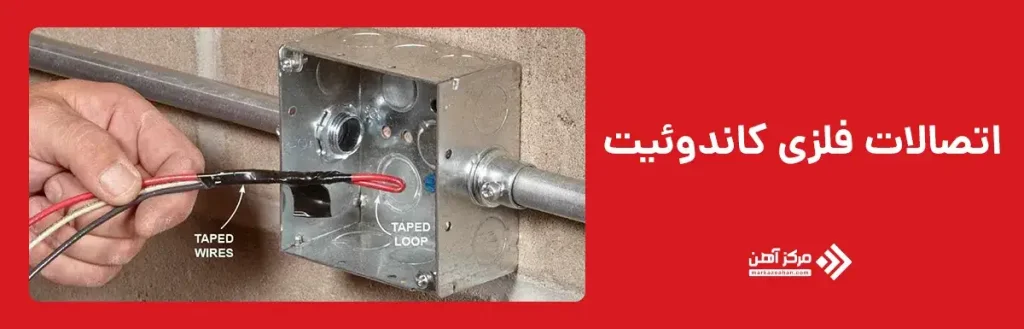

اتصالات فلزی
اتصالات فلزی یکی از پرکاربردترین انواع اتصالات لوله برق به شمار می روند. این دسته شامل اتصالات لوله گالوانیزه برق و اتصالات فولادی می شود که به دلیل مقاومت بالا در برابر ضربه و فشار مکانیکی، در پروژه های صنعتی و محیط های باز بسیار محبوب هستند. گالوانیزه بودن آن ها همچنین مانع از زنگ زدگی و خوردگی در شرایط مرطوب می شود.
یکی از مهم ترین مزایای اتصالات فلزی، دوام بسیار بالای آن هاست. این ویژگی باعث می شود در پروژه های بلند مدت و در مکان هایی که دسترسی به لوله ها سخت است، انتخابی مطمئن باشند. با این حال، باید توجه داشت که قیمت آن ها نسبت به نمونه های پلاستیکی بالاتر است. به ویژه در سال های اخیر تغییرات در بازار فلزات باعث شده قیمت اتصالات لوله فولادی برق تحت تأثیر مستقیم نوسانات در قیمت لوله و آهن قرار گیرد.
به طور کلی، اتصالات فلزی برای پروژه هایی که در معرض فشار مکانیکی یا شرایط جوی نامناسب هستند بهترین گزینه محسوب می شوند.
اتصالات پلاستیکی (PVC)
اتصالات PVC به دلیل قیمت پایین تر و وزن سبک تر، انتخاب مناسبی برای پروژه های کوچک تر یا محیط های داخلی به شمار می روند. این اتصالات در برابر خوردگی شیمیایی مقاوم اند و نصب آسانی دارند. به همین دلیل، در ساختمان های مسکونی و تجاری کوچک به طور گسترده استفاده می شوند.
یکی دیگر از مزایای اتصالات پلاستیکی این است که به راحتی می توان آن ها را برش داد یا در مسیر نصب تغییر داد. این ویژگی باعث صرفه جویی در زمان و هزینه می شود. البته باید در نظر داشت که مقاومت مکانیکی آن ها کمتر از اتصالات فلزی است و در شرایط سخت محیطی مانند پروژه های صنعتی یا فضاهای باز، گزینه مناسبی نیستند.
مقایسه میان اتصالات فلزی و PVC نشان می دهد که انتخاب نهایی باید بر اساس شرایط پروژه و بودجه انجام شود. در بازار امروز، نوسانات قیمت لوله گالوانیزه و سایر مواد اولیه نیز تاثیر مستقیم بر انتخاب مجریان پروژه دارد.

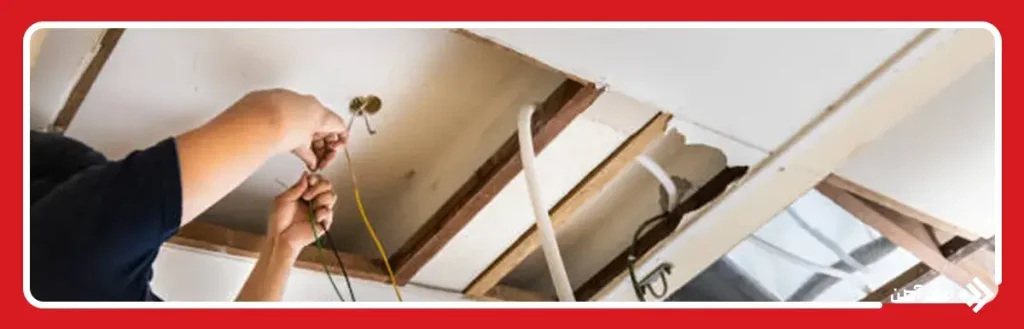

اتصالات لوله کاندوئیت در برق کشی ساختمان ها نقش اساسی دارند. بدون این اتصالات، امکان اجرای یک شبکه منظم و ایمن از سیم ها وجود نخواهد داشت. وظایف اصلی آن ها شامل محافظت از سیم ها در برابر آسیب های مکانیکی، جلوگیری از نفوذ رطوبت، و فراهم کردن امکان تغییر مسیر سیم هاست.
در ساختمان های مسکونی، استفاده از اتصالات لوله برق باعث می شود سیم کشی ها مرتب تر و ایمن تر انجام شود. این موضوع نه تنها بر زیبایی کار تأثیر دارد بلکه از بروز خطراتی همچون اتصال کوتاه و آتش سوزی جلوگیری می کند. در ساختمان های تجاری و صنعتی نیز اتصالات کاندوئیت کمک می کنند حجم بالای کابل ها به شکلی استاندارد مدیریت شوند.
به طور کلی، کاربرد اتصالات را می توان در موارد زیر خلاصه کرد:
انتخاب و نصب صحیح اتصالات لوله کاندوئیت یکی از مراحل حیاتی در پروژه های برق کشی محسوب می شود. در وهله اول باید نوع پروژه و شرایط محیطی بررسی شود. برای مثال در فضاهای باز یا محیط های صنعتی، استفاده از اتصالات گالوانیزه لوله برق بهترین گزینه است، در حالی که در پروژه های داخلی می توان از اتصالات PVC استفاده کرد.
نکته دیگر توجه به سایز لوله ها و اتصالات است. انتخاب اشتباه در ابعاد می تواند منجر به مشکلاتی مانند سختی عبور سیم یا شل شدن اتصالات شود. همچنین کیفیت ساخت و برند تولید کننده نقش بسیار مهمی دارد. استفاده از اتصالات بی کیفیت ممکن است هزینه اولیه را کاهش دهد اما در بلند مدت خطرات و هزینه های بیشتری ایجاد خواهد کرد.
از لحاظ نصب نیز باید دقت شود که بست ها و مهره ها به طور صحیح محکم شوند و زانویی ها و کوپلینگ ها به درستی در جای خود قرار گیرند. رعایت این نکات باعث افزایش دوام سیستم و کاهش احتمال خرابی خواهد شد.

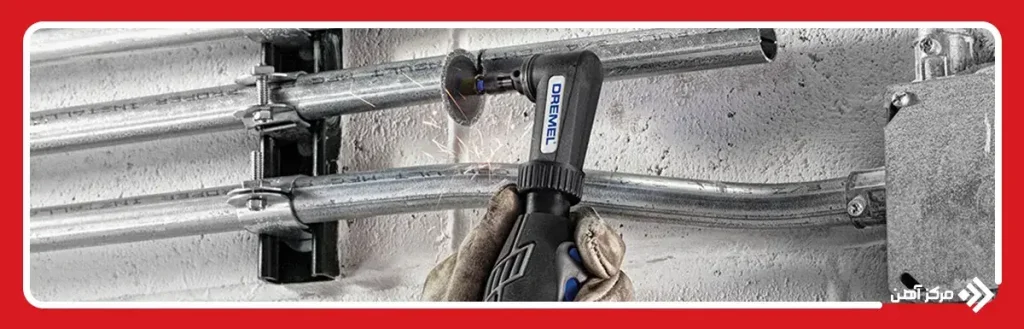

قیمت اتصالات لوله کاندوئیت به عوامل مختلفی بستگی دارد. اولین عامل جنس اتصالات است؛ اتصالات فلزی (به خصوص فولادی و گالوانیزه) معمولاً گران تر از اتصالات PVC هستند. دلیل این موضوع نیز مقاومت بالاتر و طول عمر بیشتر آن هاست.
عامل دوم سایز و ابعاد اتصالات است. هرچه قطر و طول اتصالات بیشتر باشد، هزینه آن افزایش می یابد. همچنین برند و کشور سازنده نیز بر قیمت ها تاثیر مستقیم دارد. برندهای معتبر به دلیل رعایت استانداردهای کیفی معمولاً قیمت بالاتری دارند اما در مقابل، کیفیت و ایمنی بیشتری نیز ارائه می دهند.
نوسانات بازار فلزات نیز تأثیر قابل توجهی دارد. افزایش قیمت آهن یا تغییرات در بازار گالوانیزه به طور مستقیم بر قیمت اتصالات لوله فولادی برق اثر می گذارد. از سوی دیگر، قیمت لوله های مورد استفاده نیز بر انتخاب و هزینه کلی پروژه تاثیرگذار خواهد بود. بنابراین مجریان پروژه باید پیش از خرید، ضمن مقایسه برندها و کیفیت ها، وضعیت بازار را نیز در نظر بگیرند.
جمع بندی
اتصالات لوله کاندوئیت یکی از اجزای کلیدی در سیستم های برق کشی محسوب می شوند. این اتصالات نه تنها مسیر سیم ها را منظم و ایمن می کنند، بلکه از آسیب های مکانیکی و محیطی جلوگیری کرده و عمر مفید سیم ها را افزایش می دهند. با توجه به تنوع بالای این اتصالات، انتخاب صحیح آن ها بر اساس شرایط پروژه، محیط نصب و بودجه اهمیت زیادی دارد.
شناخت انواع اتصالات شامل زانویی، کوپلینگ، بوشن، گلند، سه راهی، چهارراهی و بست ها به مجریان پروژه کمک می کند تا بهترین گزینه را برای هر بخش انتخاب کنند. همچنین توجه به جنس اتصالات (فلزی یا PVC) و بررسی عوامل مؤثر بر قیمت از جمله قیمت لوله و قیمت لوله گالوانیزه می تواند مسیر تصمیم گیری را آسان تر کند.
در نهایت می توان گفت که استفاده از اتصالات استاندارد و باکیفیت، ضامن ایمنی و دوام بالای سیستم برق کشی است.
سوالات متداول
زانویی، کوپلینگ، بوشن، گلند، سه راهی، چهارراهی و بست ها از رایج ترین انواع هستند.
بله، به ویژه اتصالات فلزی گالوانیزه و گلندهای ضد آب برای محیط های مرطوب طراحی شده اند.
بله، اتصالات فلزی به ویژه فولادی و گالوانیزه بهترین انتخاب برای فضای باز هستند.
بوشن برای اتصال و افزایش طول لوله هاست، اما گلند برای حفاظت کابل هنگام ورود به تابلو برق کاربرد دارد.
اتصالات PVC به دلیل قیمت کمتر و نصب آسان، گزینه ای مناسب برای پروژه های خانگی و کوچک اند.
