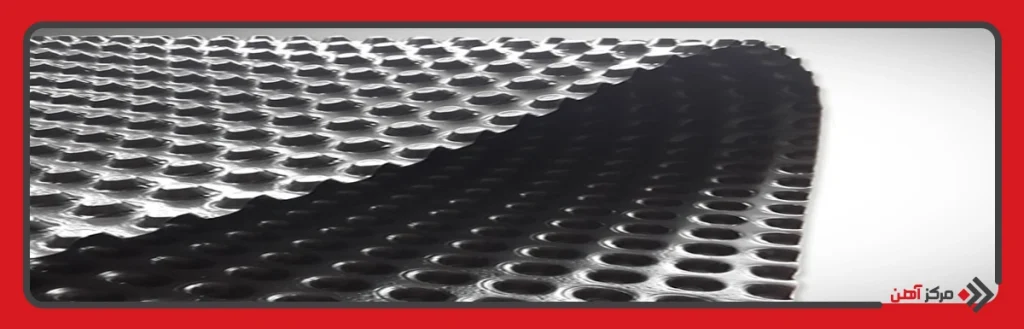

دیمپل شیت یکی از انواع ورق هایی است که در صنایع مختلف کاربردهایی از جمله ساخت و ساز، عایق‌کاری و مدیریت آب های زیرزمینی دارد. این محصول در بسیاری از پروژه های عمرانی و ساختمانی مورد استفاده قرار می گیرد و در جلوگیری از نفوذ آب و رطوبت به داخل ساختار های مختلف نقش مهمی دارد. دایره های بر آمده روی سطح این ورق ها، عملکرد آن ها را به عنوان عایق بهبود بخشیده و موجب آسان شدن عملیات زهکشی می شود. دیمپل شیت ها معمولاً از جنس پلی اتیلن یا پلی پروپیلن ساخته می شوند. در این مقاله به بررسی دیمپل شیت، انواع، کاربرد و مزایای آن می پردازیم.
دیمپل شیت ها که با نام هایی مانند ورق های زهکشی، درین شیت و دمپل شیت نیز شناخته می شوند، ورق های پلیمری برجسته ای هستند که در زهکشی آب های سطحی و زیرزمینی و محافظت از دیوارهای فونداسیون کاربرد دارند. این ورق ها معمولاً از پلی اتیلن ساخته می شوند و در ضخامت های متنوعی تولید می گردند. ساختار برآمده آن ها نه تنها مقاومت مکانیکی ورق را در برابر فشار و ضربه افزایش می دهد، بلکه تخلیه آب را نیز به صورت مؤثری امکان پذیر می سازد. با وجود اجرای آب بندی بتن و صرف هزینه هایی مانند قیمت آهن، همچنان ممکن است آب به داخل مقاطع نفوذ کرده و موجب کاهش دوام سازه شود. در چنین شرایطی، استفاده از سیستم های زهکشی مانند دیمپل شیت الزامی است. ساختار شبیه شانه تخم مرغ این ورق ها از ایجاد فشار هیدرواستاتیکی در پشت دیوار جلوگیری کرده و با هدایت آب، مانع تجمع آن در پشت سازه می شود.

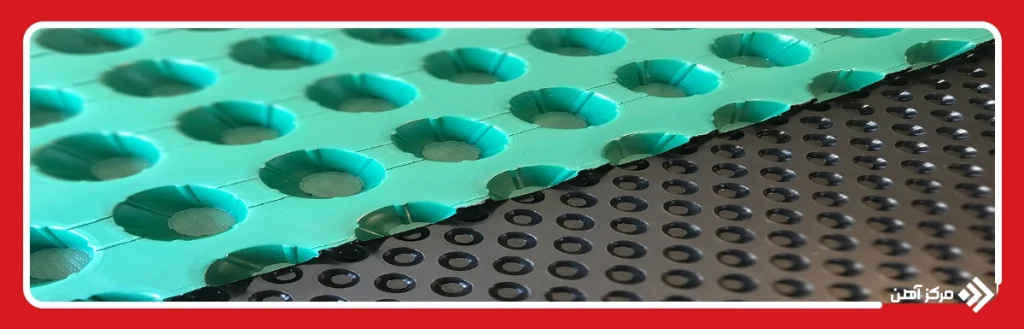

با توجه به استفاده گسترده از دیمپل شیت در صنعت ساخت و ساز و سایر حوزه های عمرانی، این محصول در مدل ها و انواع مختلفی تولید شده که هرکدام متناسب با نیاز پروژه، کاربرد خاص خود را دارند. در ادامه، به معرفی انواع رایج دیمپل شیت و ویژگی های آن ها می پردازیم.
این دیمپل شیت ها با ضخامت ۸ میلی متر تولید می شوند و نقش مؤثری در محافظت از دیوارهای پایه دارند. همچنین به دلیل ساختار مقاوم، می توان از آن ها به عنوان درزگیرهایی با تحمل فشار بالا استفاده کرد. مدل PM 8N به دلیل قدرت کششی مناسب، گزینه ای ایمن در عملیات خاک برداری محسوب می شود. علاوه بر این، این نوع دیمپل شیت در تفکیک پایه ها نسبت به نوع خاک عملکرد مطلوبی داشته و نسبت به قیمت ورق از نظر اقتصادی نیز قابل بررسی است.
یکی از مدل های پرکاربرد در پروژه های عمرانی است که با ضخامت ۸ میلی متر و از جنس پلی اتیلن با چگالی بالا (HDPE) تولید می شود. این ورق به طور خاص برای محافظت از دیوارهای پایه و جلوگیری از نفوذ رطوبت به سازه های زیرزمینی طراحی شده است. به دلیل نداشتن ترکیبات آلاینده، انتخابی مناسب برای محیط هایی با تماس مستقیم با آب های زیرزمینی محسوب می شود. مقاومت مکانیکی بالا، انعطاف پذیری در نصب، و دوام در برابر فشارهای ناشی از خاک و بتن، این مدل را به گزینه ای مطمئن در گودبرداری ها و پروژه های حساس تبدیل کرده است.
محصولی سبک وزن و با کیفیت است که به طور ویژه برای کاربردهای افقی طراحی شده است. این ورق به دلیل ضخامت پایین، کمترین میزان تغییر سطح را در کف ایجاد می کند و در عین حال، عملکرد مؤثری در زهکشی و حفاظت از سطح دارد. مقاومت بالای آن در برابر رطوبت و آلودگی، این مدل را به گزینه ای مناسب برای استفاده در زیر پایه های بتنی و سایر بخش های حساس سازه تبدیل کرده است. نصب آسان، پایداری در برابر فشار و قابلیت کاربرد در محیط های مرطوب از دیگر مزایای این مدل است.

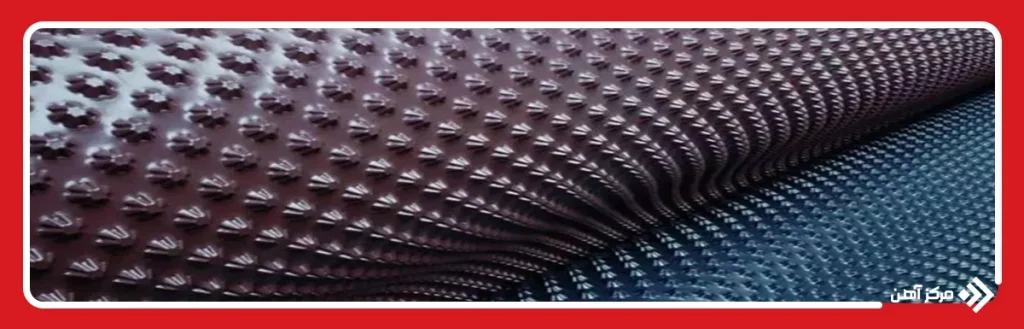

دیمپل شیت به دلیل ساختار منحصر به فرد و خواص فیزیکی بالا، در پروژه های عمرانی و صنعتی کاربردهای متنوعی دارد. این ورق پلیمری به عنوان یک عنصر کلیدی در مدیریت آب، حفاظت سازه و افزایش دوام زیرساخت ها مورد استفاده قرار می گیرد. از جمله کاربردهای آن می توان به موارد زیر اشاره کرد:
عایق کاری ساختمان ها: به عنوان یک لایه محافظ در برابر نفوذ آب و رطوبت در ساختمان مورد استفاده قرار می گیرد. این ورق ها به منظور جلوگیری از نفوذ آب به داخل ساختمان در دیوارهای زیرزمینی فونداسیون و سقف های عایق نصب می شوند.
پروژه های زهکشی و کنترل آب های زیرزمینی: دیمپل شیت ها در پروژه های زهکشی در هدایت آب های سطحی و زیرزمینی نقش مهمی را ایفا می کنند. از این ورق ها به عنوان لایه ای برای هدایت آب به سمت سیستم های زهکشی استفاده می شود و از تجمع آب در لایه های زیرین ساختار جلوگیری می کند.
ساخت سدها و دیوارهای آبی: به عنوان یک لایه حفاظتی در برابر نفوذ آب در سدسازی و ساخت دیوارهای آبی کاربرد دارد. این ورق ها موجب جلوگیری از فشار آب و آسیب به سازه ها می شوند.
محافظت از سطح زمین و خاک: در پروژه های کشاورزی و زیر بنایی در برابر فرسایش خاک و نفوذ آب به زیر سطح زمین به عنوان لایه ای محافظ عمل می کنند.

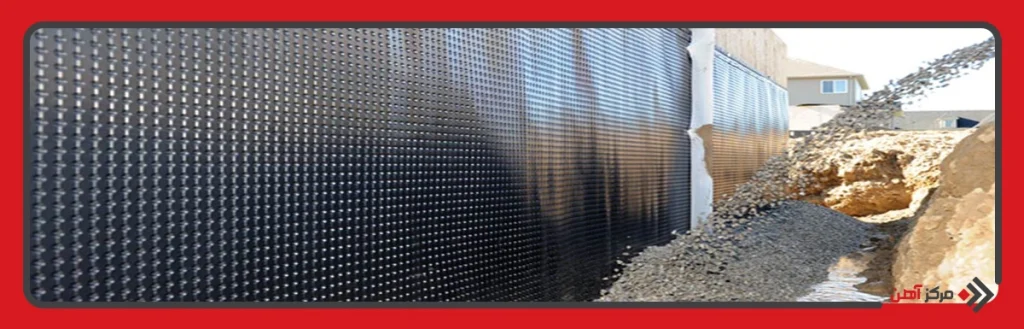

نصب دیمپل شیت فرآیندی ساده اما نیازمند دقت است که در عملکرد نهایی آن نقش کلیدی دارد. این ورق ها معمولاً با استفاده از میخ و واشر دیمپل شیت که نقش مهمی در آب بندی دقیق دارند به دیواره های گود، فونداسیون یا تونل متصل می شوند. در هنگام اجرا، باید توجه داشت که سطح برجسته دیمپل شیت به سمتی باشد که جهت جریان آب است، تا آب های زیرسطحی به راحتی از میان فضاهای خالی عبور کرده و به سیستم زهکشی هدایت شوند.
برای اتصال دو ورق به یکدیگر، از جوش حرارتی در ناحیه ی لبه های صاف استفاده می شود. در برخی پروژه ها نیز روش اورلپ (هم پوشانی) جایگزین مناسبی برای جوش حرارتی به شمار می رود. واشرهای دیمپل شیت معمولاً از جنس PVC یا EPDM تولید می شوند و به منظور افزایش کارایی سیستم آب بندی در محل اتصال ورق به دیواره استفاده می گردند.
در فرآیند خرید دیمپل شیت نیز باید به لوازم جانبی مورد نیاز از جمله نوع واشر و روش اتصال دقت شود، چرا که این اجزا تأثیر زیادی در دوام و عملکرد صحیح سیستم زهکشی دارند.
دیمپل شیت یا ورق های زهکشی، به عنوان یکی از راهکارهای مؤثر در کنترل رطوبت و هدایت آب های زیرسطحی، در بسیاری از پروژه های عمرانی کاربرد دارند. این ورق ها به دلیل ویژگی های فنی خاص، نقش مهمی در افزایش دوام سازه ایفا می کنند. مهم ترین مزایای استفاده از دیمپل شیت عبارت اند از:

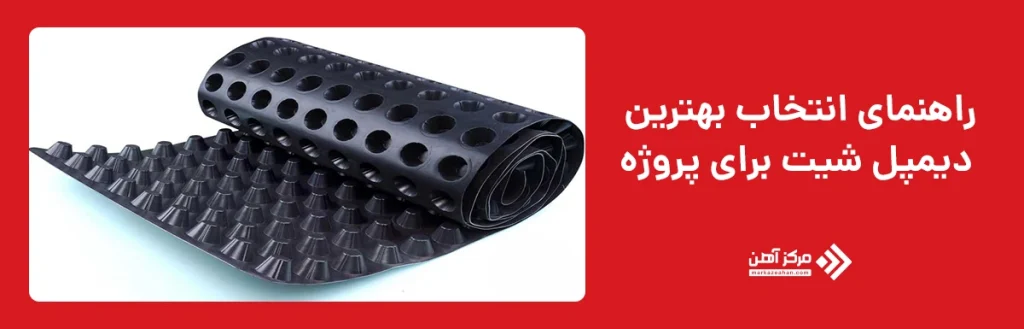

راهنمای انتخاب بهترین دیمپل شیت در ادامه به صورت یک جدول ارائه شده است. در این جدول می توانید، کاربرد و محصول پیشنهادی را مشاهده کنید.
| شرایط پروژه | نوع دیمپل شیت پیشنهادی | توضیحات فنی |
|---|---|---|
| دیوار فونداسیون در مناطق خشک | دیمپل شیت با ضخامت متوسط (مثلاً 8 mm) | در این حالت فشار آب پایین است، یک ورق زهکشی ساده برای جلوگیری از رطوبت سطحی کافی است. |
| دیوار فونداسیون با فشار هیدرواستاتیک بالا | دیمپل شیت مقاوم با مقاومت فشاری بالا | ترجیحاً همراه با غشاء ضد آب (مانند ژئوممبران) استفاده شود. طراحی باید توانایی تحمل فشار وارد شده از خاک و آب را داشته باشد. |
| تونل با تراوش متوسط آب | دیمپل شیت با ساختار تقویت‌شده و لایه زهکشی پشتیبان | همراه با لایه ژئوتکستایل برای افزایش فیلتراسیون و جلوگیری از گرفتگی سیستم زهکشی. |
| خاک اسیدی یا آلوده شیمیایی | دیمپل شیت از مواد مقاوم شیمیایی (HDPE با پایدارکننده (UV) | مواد معمول مانند LDPE ممکن است تجزیه شوند. در این حالت دیمپل شیت مقاوم در برابر خوردگی باید انتخاب شود. |
| کف ساختمان زیرزمینی با احتمال نشت بالا | دیمپل شیت ضخیم + سیستم زهکشی کف | همراه با لوله های زهکشی پیرامونی و کف سازی شیب دار برای هدایت آب. |
| بام سبز یا روف گاردن | دیمپل شیت ذخیره کننده آب با ظرفیت بالا | باید توانایی زهکشی و همچنین ذخیره مقداری از آب برای آبیاری غیرمستقیم گیاهان را داشته باشد. مدل هایی با حفره های ذخیره ای پیشنهاد می شود. |
| مناطق با بارگذاری شدید (مثلاً پارکینگ) | دیمپل شیت با مقاومت فشاری بسیار بالا | ضخامت بیشتر از 10mm و طراحی مقاوم برای تحمل بار چرخ و سازه توصیه می شود. |
جمع‌بندی
در این مقاله به بررسی دیمپل شیت، انواع، نحوه اجرا و مزایای استفاده از آن پرداختیم. دیمپل شیت ها برای جلوگیری از نفوذ آب و رطوبت در ساخت و سازهای مختلف گزینه بسیار مناسبی هستند. دیمپل شیت ها به دلیل ویژگی های خاص خود، هم به عنوان یک عایق رطوبتی عمل می کنند و هم قابلیت هدایت آب با فشار بالا را دارند. در پروژه های عمرانی استفاده از این ورق ها به ویژه در مناطق با سطح آب زیرزمینی بالا، عمر مفید سازه ها را افزایش می دهد.
سوالات متداول
دیمپل شیت ورق هایی پلیمری با برجستگی هایی خاص هستند که برای زهکشی آب، جلوگیری از فشار هیدرواستاتیکی و محافظت سازه در برابر رطوبت استفاده می شوند.
این ورق ها بیشتر از جنس پلی اتیلن و گاهی پلی پروپیلن یا PVC ساخته می شود.
دیمپل شیت با هدایت آب از سطح فونداسیون و جلوگیری از تجمع آن، مانع از کاهش پایداری خاک و آسیب به بتن می شود.
دیمپل شیت PVC انعطاف پذیرتر است و برای سطوح نامنظم مناسب تر است، در حالی که HDPE مقاومت شیمیایی و فیزیکی بالاتری دارد.
بله، دیمپل شیت به دلیل ساختار پلیمری مقاوم در برابر رطوبت، سرما، گرما و مواد شیمیایی، برای اکثر شرایط آب و هوایی مناسب است. با این حال، در مناطق بسیار گرم یا خورنده باید از نوع مقاوم تر مانندHDPE استفاده شود.
