فن کویل کانالی چیست؟ بررسی کامل انواع و نحوه عملکرد

فن کویل کانالی یکی از تجهیزات تهویه مطبوع است که با استفاده از آب سرد یا گرم، هوای محیط را خنک یا گرم کرده و آن را از طریق شبکه کانال به بخش های مختلف ساختمان انتقال می دهد. این دستگاه معمولا در فضای سقف کاذب نصب می شود و به دلیل امکان توزیع یکنواخت هوا، ظرفیت مناسب و صدای کمتر در فضای داخلی، در ساختمان های مسکونی، اداری، تجاری و هتل ها کاربرد دارد. برای درک بهتر این سیستم، ابتدا باید بدانیم فن کویل چیست و مدل کانالی آن چه تفاوتی با انواع سقفی، زمینی و کاستی دارد.

انتخاب ظرفیت دستگاه، طراحی کانال، محل نصب، فشار استاتیکی فن و نحوه اتصال لوله های آب از مهم ترین نکاتی هستند که بر عملکرد فن کویل کانالی تاثیر می گذارند. همچنین هزینه اجرای این سیستم به قیمت دستگاه، کانال کشی، اتصالات، عایق کاری و حتی عواملی مانند قیمت آهن مورد استفاده در ساخت ساپورت ها و تجهیزات جانبی وابسته است. در ادامه این مقاله، انواع، اجزا، نحوه عملکرد و نکات مهم نصب فن کویل کانالی را به صورت کامل بررسی می کنیم؛ بنابراین برای انتخاب دقیق تر این سیستم تا پایان همراه ما باشید.

فن کویل کانالی چیست؟

فن کویل کانالی دستگاهی برای سرمایش و گرمایش ساختمان است که از طریق گردش آب سرد یا گرم درون کویل و عبور هوا از روی سطح آن، دمای هوا را تنظیم می کند. هوای آماده شده توسط فن دستگاه به داخل کانال فرستاده شده و از طریق دریچه ها در یک یا چند فضای داخلی توزیع می شود. برای شناخت تفاوت این مدل با نمونه های روکار، آشنایی با این موضوع که فن کویل زمینی چیست و چگونه هوا را بدون نیاز به کانال کشی توزیع می کند، اهمیت دارد. اجزای فن کویل کانالی معمولا شامل فن، الکتروموتور، کویل حرارتی و برودتی، فیلتر هوا، سینی تخلیه آب تقطیر، بدنه عایق شده و اتصالات کنترلی است. نصب فن کویل کانالی باید با توجه به ظرفیت مورد نیاز، فشار استاتیکی، ابعاد کانال، دسترسی برای سرویس و مسیر لوله کشی انجام شود تا دستگاه با کمترین صدا و بیشترین بازده کار کند.

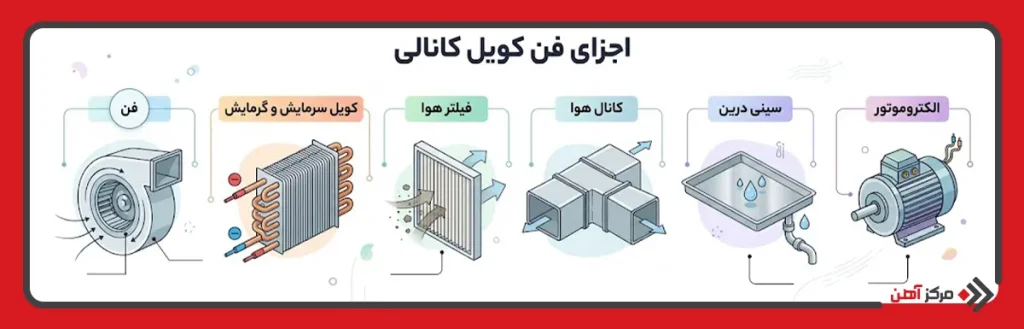

اجزای فن کویل کانالی

برای درک بهتر اینکه فن کویل کانالی چیست و چگونه سرمایش و گرمایش ساختمان را تامین می کند، باید اجزای اصلی آن را شناخت. هر یک از قطعات این دستگاه وظیفه مشخصی در مکش هوا، تبادل حرارت، تصفیه هوا و انتقال آن به فضاهای مختلف بر عهده دارند. هماهنگی صحیح میان این اجزا، ظرفیت مناسب دستگاه و طراحی اصولی کانال ها، نقش مهمی در کاهش صدا، مصرف انرژی و افزایش بازده سیستم دارد. اجزای مورد استفاده در مدل های مختلف، از جمله فن کویل کانالی سقفی، معمولا ساختار مشابهی دارند؛ هرچند ظرفیت فن، ابعاد کویل و فشار استاتیکی آنها متفاوت است. در ادامه خواهیم دید که اجزای فن کویل کانالی چیست.

فن

فن وظیفه مکش هوای محیط و عبور دادن آن از روی کویل را بر عهده دارد. پس از تنظیم دمای هوا، فن آن را با فشار مناسب وارد کانال می کند تا از طریق دریچه ها در بخش های مختلف ساختمان توزیع شود. قدرت، سرعت و کیفیت عملکرد فن بر میزان هوادهی، سطح صدا و فشار استاتیکی دستگاه تاثیر مستقیم دارد.

کویل سرمایش و گرمایش

کویل یکی از اصلی ترین اجزای فن کویل کانالی است که آب سرد یا گرم تولیدشده توسط چیلر یا بویلر درون لوله های آن جریان دارد. هوای عبوری از روی سطح کویل در تابستان خنک و در زمستان گرم می شود. سطح تبادل حرارت، تعداد ردیف های کویل و جنس لوله ها و پره ها بر ظرفیت سرمایشی و گرمایشی دستگاه اثر می گذارد.

فیلتر هوا

فیلتر هوا پیش از ورود جریان هوا به فن و کویل، گردوغبار، ذرات معلق و بخشی از آلودگی های موجود را جذب می کند. این قطعه علاوه بر بهبود کیفیت هوای داخل، از تجمع آلودگی روی کویل و کاهش بازده دستگاه جلوگیری می کند. تمیز کردن یا تعویض دوره ای فیلتر برای حفظ فشار هوا و عملکرد مناسب سیستم ضروری است.

کانال هوا

کانال هوا مسیر انتقال هوای تنظیم شده از فن کویل به دریچه های خروجی است. طراحی ابعاد، طول، مسیر و عایق کاری کانال باید بر اساس فشار استاتیکی فن و حجم هوای مورد نیاز انجام شود. اجرای غیراصولی کانال می تواند باعث افت فشار، افزایش صدا، اتلاف انرژی و توزیع نامناسب هوا در ساختمان شود.

سینی درین

سینی درین در قسمت زیرین کویل قرار می گیرد و آب حاصل از تقطیر رطوبت هوا را جمع آوری می کند. این آب از طریق لوله تخلیه به خارج دستگاه هدایت می شود. شیب مناسب سینی و لوله درین اهمیت زیادی دارد؛ زیرا تخلیه نامناسب آب می تواند موجب نشتی، ایجاد بوی نامطبوع و رشد قارچ یا باکتری شود.

الکتروموتور

الکتروموتور نیروی لازم برای چرخش فن و ایجاد جریان هوا را تامین می کند. توان موتور باید با ظرفیت هوادهی و فشار استاتیکی فن کویل متناسب باشد. در مدل های جدید، استفاده از موتورهای چندسرعته یا کم مصرف امکان تنظیم بهتر حجم هوا، کاهش مصرف برق و کنترل سطح صدای دستگاه را فراهم می کند.

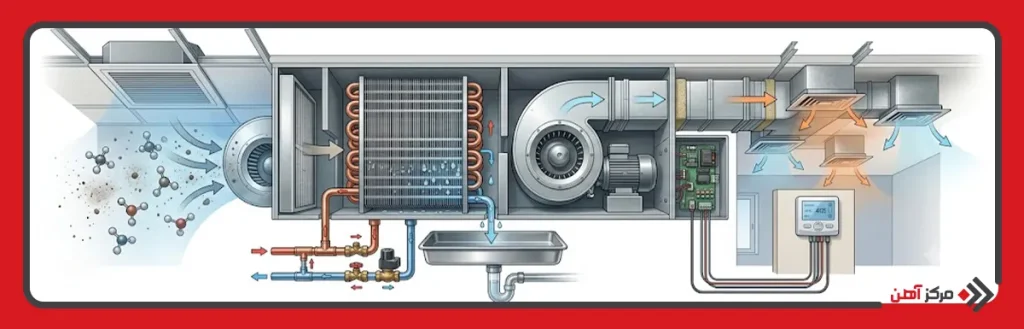

نحوه عملکرد فن کویل کانالی

عملکرد فن کویل کانالی با ورود آب سرد یا گرم به کویل دستگاه آغاز می شود. آب سرد معمولا توسط چیلر و آب گرم توسط بویلر یا پکیج مرکزی تامین می شود. هم زمان، فن دستگاه هوای برگشتی محیط را از مسیر دریچه برگشت و فیلتر به داخل یونیت می کشد. هوا پس از عبور از فیلتر و حذف بخشی از گرد و غبار، از روی سطح کویل عبور می کند و با توجه به دمای آب در گردش، سرد یا گرم می شود. در حالت سرمایش، بخشی از رطوبت هوا نیز روی سطح سرد کویل تقطیر شده و آب ایجاد شده از طریق سینی درین و لوله تخلیه خارج می شود.

پس از تنظیم دما، هوای آماده شده با فشار ایجاد شده توسط فن وارد شبکه کانال می شود و از طریق دریچه های رفت در فضاهای مختلف توزیع می گردد. ترموستات با اندازه گیری دمای محیط، سرعت فن، شیر آب یا فرمان روشن و خاموش شدن دستگاه را کنترل می کند. عملکرد مناسب این سیستم به هماهنگی میان اجزای فن کویل کانالی، ظرفیت کویل، فشار استاتیکی فن، طراحی کانال و کیفیت نصب فن کویل کانالی بستگی دارد. هرگونه اشتباه در محاسبه کانال یا انتخاب ظرفیت می تواند باعث افزایش صدا، کاهش هوادهی و توزیع نامتعادل دما شود.

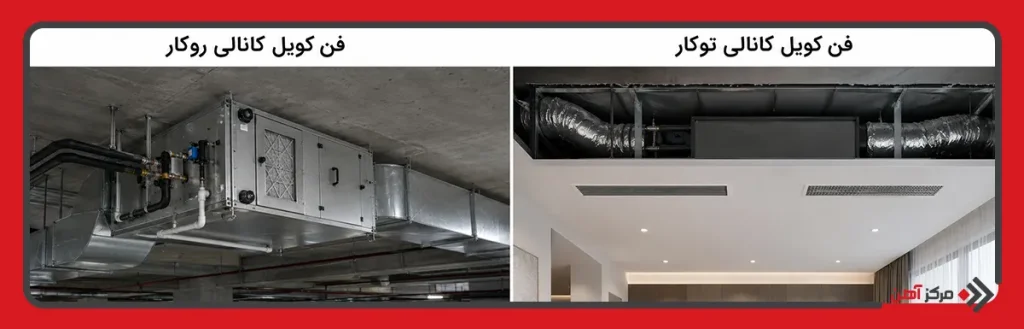

انواع فن کویل کانالی

انواع فن کویل کانالی را می توان بر اساس شیوه نصب و تعداد لوله های متصل به کویل دسته بندی کرد. انتخاب میان مدل های روکار، توکار، دو لوله و چهار لوله باید با توجه به فضای نصب، نوع کاربری ساختمان، امکان اجرای سقف کاذب و نیاز هم زمان به سرمایش و گرمایش انجام شود.

فن کویل کانالی روکار

فن کویل کانالی روکار به گونه ای نصب می شود که بدنه دستگاه یا بخشی از آن در فضای داخلی، موتورخانه فرعی، پارکینگ یا محیط صنعتی قابل مشاهده باشد. این مدل معمولا در مکان هایی استفاده می شود که سقف کاذب وجود ندارد یا محدودیت معماری برای پنهان کردن دستگاه مطرح نیست. دسترسی مستقیم به بدنه، فیلتر، فن، کویل و سینی درین باعث می شود سرویس و تعمیر دستگاه آسان تر انجام شود.

یکی از مزایای مدل روکار، کاهش بخشی از هزینه های اجرایی مربوط به ساخت سقف کاذب و دریچه بازدید است. با این حال، ظاهر دستگاه و کانال های متصل به آن ممکن است با طراحی داخلی ساختمان هماهنگ نباشد. همچنین صدای عملکرد دستگاه در صورت نبود عایق صوتی مناسب بیشتر به فضای داخلی منتقل می شود. این مدل بیشتر برای کارگاه ها، سالن ها، انبارها، فضاهای صنعتی و مکان هایی مناسب است که سهولت دسترسی و عملکرد فنی نسبت به زیبایی ظاهری اولویت دارد.

فن کویل کانالی توکار

فن کویل کانالی توکار که با عنوان فن کویل کانالی سقفی نیز شناخته می شود، معمولا در فضای بالای سقف کاذب نصب می گردد و تنها دریچه های رفت و برگشت هوا در فضای داخلی دیده می شوند. این ویژگی باعث می شود دستگاه تاثیر منفی بر طراحی معماری نداشته باشد و برای ساختمان های مسکونی، اداری، هتل ها و مراکز تجاری انتخاب مناسبی باشد.

در انتخاب این مدل باید ابعاد فن کویل کانالی، ارتفاع سقف کاذب، فضای لازم برای کانال کشی، محل لوله های آب و مسیر تخلیه درین به دقت بررسی شود. همچنین لازم است دریچه بازدید مناسبی برای دسترسی به فیلتر، الکتروموتور، کویل و اتصالات در نظر گرفته شود. نصب غیراصولی یا محدود بودن فضای سرویس می تواند هزینه تعمیرات آینده را افزایش دهد. استفاده از عایق مناسب در بدنه دستگاه و کانال ها نیز برای کاهش صدا، جلوگیری از تعریق و محدود کردن اتلاف انرژی ضروری است.

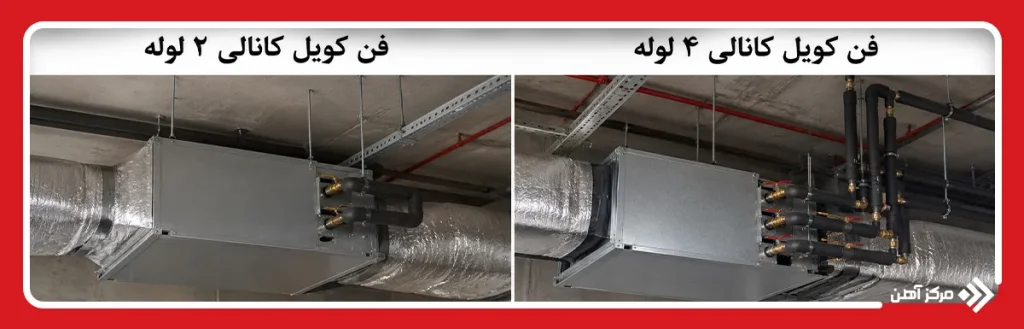

فن کویل کانالی 2 لوله

فن کویل کانالی دو لوله دارای یک لوله رفت و یک لوله برگشت آب است. در فصل گرم، آب سرد از طریق این دو لوله وارد کویل می شود و در فصل سرد، همان مسیر برای انتقال آب گرم مورد استفاده قرار می گیرد. بنابراین کل سیستم در هر زمان تنها می تواند در حالت سرمایش یا گرمایش فعالیت کند و تغییر وضعیت آن معمولا به صورت فصلی انجام می شود.

سادگی لوله کشی، هزینه اولیه کمتر، اشغال فضای محدودتر و سهولت اجرا از مزایای این مدل محسوب می شوند. با این حال، امکان تامین هم زمان سرمایش برای یک بخش و گرمایش برای بخش دیگر ساختمان وجود ندارد. برای مثال، در فصل های انتقالی ممکن است قسمت آفتاب گیر ساختمان به سرمایش و قسمت سایه نیاز به گرمایش داشته باشد، اما سیستم دو لوله نمی تواند هر دو نیاز را به صورت هم زمان پاسخ دهد. این مدل بیشتر در پروژه هایی کاربرد دارد که شرایط دمایی بخش های مختلف ساختمان تقریبا مشابه است.

فن کویل کانالی 4 لوله

فن کویل کانالی چهار لوله دارای دو مسیر رفت و برگشت برای آب سرد و دو مسیر رفت و برگشت برای آب گرم است. دستگاه در این ساختار معمولا از دو کویل مجزا یا یک مجموعه کویل طراحی شده برای دریافت مستقل آب سرد و گرم استفاده می کند. به همین دلیل هر واحد یا هر منطقه می تواند با توجه به دمای محیط، به صورت مستقل در حالت سرمایش یا گرمایش قرار گیرد.

مهم ترین مزیت سیستم چهار لوله، انعطاف پذیری بالا و کنترل دقیق تر دمای فضاهای مختلف است. این ویژگی برای هتل ها، بیمارستان ها، ساختمان های اداری بزرگ و پروژه هایی که اتاق ها یا بخش های مختلف نیاز حرارتی متفاوتی دارند، اهمیت زیادی دارد. در مقابل، اجرای چهار لوله به لوله کشی بیشتر، تجهیزات کنترلی پیچیده تر، فضای نصب بزرگ تر و هزینه اولیه بالاتر نیاز دارد. قیمت فن کویل کانالی چهار لوله نیز معمولا به دلیل ساختار پیچیده تر و تجهیزات بیشتر، از نمونه دو لوله بالاتر است.

نوع فن کویل کانالی	محل یا ساختار نصب	مهم ترین مزیت	مهم ترین محدودیت	کاربرد مناسب
روکار	قابل مشاهده در فضای داخلی یا فنی	دسترسی آسان برای سرویس	ظاهر کمتر هماهنگ با دکوراسیون	کارگاه، انبار و محیط صنعتی
توکار	بالای سقف کاذب	ظاهر یکپارچه و صدای کمتر	نیاز به فضای سقف و دریچه بازدید	مسکونی، اداری، هتل و تجاری
دو لوله	یک مسیر رفت و برگشت مشترک	هزینه اجرا و لوله کشی کمتر	نبود سرمایش و گرمایش هم زمان	ساختمان های کوچک و متوسط
چهار لوله	مسیرهای مستقل آب سرد و گرم	کنترل مستقل و هم زمان دما	هزینه و پیچیدگی بیشتر	هتل، بیمارستان و ساختمان بزرگ

همان طور که جدول نشان می دهد، هیچ یک از انواع فن کویل کانالی برای همه پروژه ها بهترین گزینه محسوب نمی شوند. مدل توکار از نظر معماری و مدل روکار از نظر دسترسی به تجهیزات مزیت دارد. همچنین سیستم دو لوله برای کاهش هزینه اولیه مناسب است، در حالی که مدل چهار لوله آسایش حرارتی و کنترل مستقل بیشتری فراهم می کند. تصمیم نهایی باید بر اساس کاربری ساختمان، بودجه پروژه، فضای نصب، تعداد مناطق حرارتی و شرایط بهره برداری اتخاذ شود.

کاربردهای فن کویل کانالی

فن کویل کانالی به دلیل ظرفیت هوادهی مناسب، امکان اتصال به شبکه کانال و قابلیت توزیع هوا در یک یا چند فضا، در پروژه های مختلف به کار می رود. نوع دستگاه، ظرفیت کویل، فشار استاتیکی و ابعاد فن کویل کانالی باید متناسب با مساحت، تعداد اتاق ها، بار حرارتی و شرایط معماری هر ساختمان انتخاب شود.

ساختمان های مسکونی

در ساختمان های مسکونی، فن کویل کانالی معمولا بالای سقف کاذب راهرو، ورودی یا فضای خدماتی نصب می شود و هوای تنظیم شده را از طریق کانال به اتاق ها و سالن انتقال می دهد. استفاده از یک دستگاه برای چند فضای نزدیک می تواند تعداد یونیت های داخلی را کاهش دهد. با این حال، برای کنترل مستقل دمای اتاق ها باید طراحی زون بندی، دمپرها و ترموستات ها به صورت اصولی انجام شود.

ساختمان های اداری

در ساختمان های اداری، این سیستم برای تامین سرمایش و گرمایش اتاق ها، سالن های کاری و فضاهای مدیریتی مورد استفاده قرار می گیرد. امکان توزیع منظم هوا و پنهان بودن تجهیزات در سقف کاذب از مزایای مهم آن است. در دفاتر بزرگ می توان هر بخش را به یک فن کویل یا زون مجزا اختصاص داد تا کنترل دما متناسب با تعداد افراد، تجهیزات الکترونیکی و ساعات کاری انجام شود.

هتل ها

در هتل ها، کنترل دمای مستقل اتاق ها، صدای کم و حفظ زیبایی فضای داخلی اهمیت زیادی دارد. فن کویل کانالی سقفی می تواند در ورودی اتاق یا فضای سقف کاذب نصب شود و هوا را از طریق دریچه های مناسب در اتاق توزیع کند. مدل چهار لوله برای هتل ها گزینه مطلوب تری است؛ زیرا مهمانان می توانند در فصل های انتقالی، حالت سرمایش یا گرمایش اتاق را مستقل انتخاب کنند.

مراکز تجاری

مراکز خرید، فروشگاه ها و مجتمع های تجاری به سیستم هایی با ظرفیت هوادهی مناسب و قابلیت توزیع یکنواخت هوا نیاز دارند. فن کویل کانالی می تواند هوای سرد یا گرم را از طریق چند دریچه در فضای فروشگاه یا واحد تجاری منتشر کند. انتخاب فشار استاتیکی مناسب در این پروژه ها اهمیت دارد؛ زیرا طول کانال ها و تعداد دریچه ها معمولا بیشتر از ساختمان های مسکونی است.

مراکز درمانی

در مراکز درمانی، فن کویل کانالی برای تنظیم دمای اتاق های اداری، اتاق های بستری عادی و برخی فضاهای جانبی استفاده می شود. در این کاربری باید به کیفیت فیلتراسیون، امکان شست وشوی سینی درین، دسترسی مناسب برای سرویس و جلوگیری از تجمع آلودگی توجه ویژه داشت. البته برای فضاهای حساس مانند اتاق عمل، بخش های ایزوله و آزمایشگاه ها، فن کویل به تنهایی کافی نیست و باید از سامانه های تخصصی تهویه و کنترل آلودگی استفاده شود.

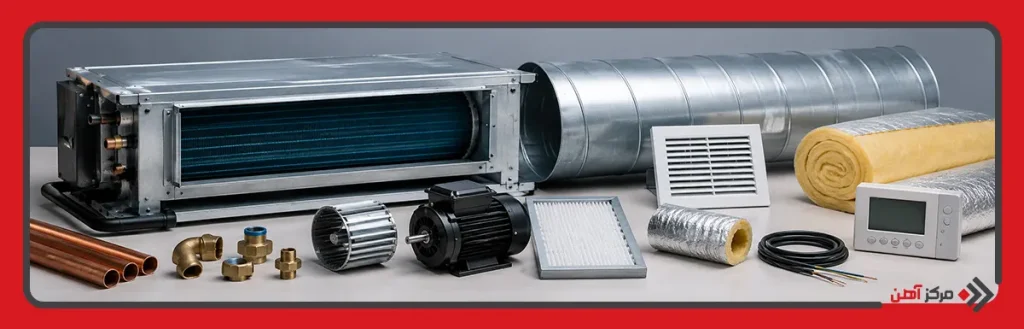

عوامل موثر بر قیمت فن کویل کانالی

قیمت فن کویل کانالی تنها بر اساس ظرفیت اسمی دستگاه تعیین نمی شود و مجموعه ای از مشخصات فنی، کیفیت قطعات و شرایط نصب بر هزینه نهایی تاثیر می گذارند. بررسی دقیق این عوامل کمک می کند دستگاهی متناسب با نیاز واقعی پروژه انتخاب شود و هزینه اضافی بابت ظرفیت نامناسب یا تجهیزات غیرضروری پرداخت نشود.

• ظرفیت سرمایشی و گرمایشی دستگاه
• میزان هوادهی و فشار استاتیکی فن
• دو لوله یا چهار لوله بودن سیستم
• روکار یا توکار بودن دستگاه
• ابعاد فن کویل کانالی
• تعداد ردیف ها و سطح کویل
• جنس لوله ها و پره های کویل
• نوع و توان الکتروموتور
• تعداد دور فن و قابلیت کنترل سرعت
• کیفیت فیلتر هوا
• ضخامت بدنه و کیفیت عایق کاری
• میزان صدای دستگاه
• نوع ترموستات و تجهیزات کنترلی
• برند و کشور سازنده
• مدت و شرایط گارانتی
• هزینه حمل و تجهیزات جانبی
• هزینه کانال کشی و عایق کاری
• شرایط و هزینه نصب فن کویل کانالی
• دسترسی به قطعات یدکی و خدمات پس از فروش

در مجموع، برای مقایسه قیمت فن کویل کانالی نباید تنها عدد درج شده در فهرست فروش را در نظر گرفت. ظرفیت واقعی، کیفیت اجزای فن کویل کانالی، مصرف انرژی، سطح صدا، هزینه اجرای کانال و لوله کشی و شرایط خدمات پس از فروش همگی بر هزینه نهایی و ارزش خرید دستگاه اثر می گذارند. انتخاب دقیق و اجرای اصولی سیستم ممکن است هزینه اولیه بیشتری داشته باشد، اما در بلندمدت با کاهش مصرف انرژی، خرابی و هزینه تعمیرات، صرفه اقتصادی بیشتری ایجاد می کند.
