هیدروفرمینگ انفجاری چیست و چه کاربردی دارد؟

هیدروفرمینگ انفجاری یکی از روش های پیشرفته شکل دهی فلزات با نرخ کرنش بالا است که در آن، انرژی آزاد شده از یک انفجار کنترل شده به کمک یک محیط سیال به سطح ورق منتقل می شود. موج فشار ایجاد شده، قطعه فلزی را با سرعت زیاد به سمت قالب هدایت می کند و بدون استفاده از پرس های مکانیکی بسیار بزرگ، هندسه های عمیق، یکپارچه و پیچیده را به وجود می آورد. این فناوری بیشتر برای تولید قطعاتی استفاده می شود که ساخت آنها با پرسکاری معمولی به نیروی بسیار بالا، قالب های چند مرحله ای یا جوشکاری چند قطعه مجزا نیاز دارد. نوع آلیاژ، ضخامت ورق، ابعاد قطعه و حتی تغییرات قیمت آهن می توانند بر هزینه نهایی اجرای این روش اثر بگذارند. در ادامه این مقاله به صورت تخصصی تر خواهیم گفت که شکل دهی انفجاری چیست، چگونه انجام می شود و چه محدودیت هایی دارد.

هیدروفرمینگ انفجاری (EHF) چیست؟

هیدروفرمینگ انفجاری که با عنوان Explosive Hydroforming شناخته می شود، زیرمجموعه فرآیندهای شکل دهی پرسرعت یا High Velocity Forming است. برای پاسخ به این پرسش که هیدروفرمینگ در تولید قطعات استیل چیست، باید گفت در این روش از فشار بسیار سریع و کنترل شده برای شکل دهی ورق استیل درون قالب استفاده می شود. یک بار انفجاری در فاصله محاسبه شده از قطعه کار و معمولا درون آب قرار می گیرد. پس از انفجار، انرژی شیمیایی ماده منفجره ابتدا به انرژی موج ضربه ای تبدیل می شود و سپس از طریق سیال به ورق فلزی انتقال می یابد. اختلاف فشار ناگهانی میان دو طرف ورق، شتاب بسیار زیادی در قطعه ایجاد می کند و فلز را در مدت زمانی بسیار کوتاه به داخل حفره قالب می راند. استفاده از آب به عنوان واسطه انتقال فشار باعث توزیع مناسب تر بار، کاهش تمرکز موضعی تنش و جلوگیری نسبی از تماس مستقیم محصولات انفجار با سطح ورق می شود.

این فناوری نباید با هیدروفرمینگ متداول یا الکتروهیدرولیک اشتباه گرفته شود. در فرآیند هیدروفرمینگ لوله و ورق معمولی، فشار سیال به وسیله پمپ های هیدرولیکی و طی یک سیکل نسبتا تدریجی افزایش می یابد؛ اما در روش انفجاری، فشار در قالب یک پالس بسیار کوتاه و با دامنه بالا اعمال می شود. در Electrohydraulic Forming یا EHF الکتروهیدرولیک نیز موج فشار از تخلیه الکتریکی میان دو الکترود غوطه ور در سیال تولید می شود، نه از ماده منفجره. بنابراین، استفاده از مخفف EHF برای Explosive Hydroforming ممکن است با Electrohydraulic Forming ابهام ایجاد کند و بهتر است در اسناد مهندسی، منبع تولید انرژی به طور دقیق مشخص شود.

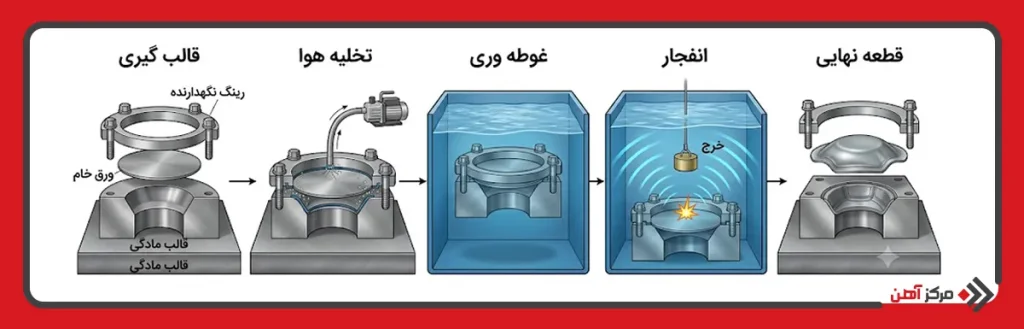

فرایند هیدروفرمینگ انفجاری

فرایند هیدروفرمینگ انفجاری بر پایه تبدیل سریع انرژی، انتقال موج در سیال و تغییر شکل پلاستیک دینامیکی فلز انجام می شود. برای دستیابی به قطعه سالم، پارامترهایی مانند جرم خرج، نوع ماده منفجره، فاصله توقف یا Stand-off Distance، عمق آب، ضخامت ورق، شعاع گوشه های قالب و شرایط مهار لبه باید پیش از اجرا محاسبه شوند. هرگونه عدم تطابق میان انرژی انفجار و مقاومت قطعه می تواند به پارگی، چروکیدگی، برگشت فنری، نازک شدگی شدید یا پر نشدن کامل قالب منجر شود.

قالب گیری

در مرحله قالب گیری، ورق خام یا Blank روی دهانه قالب قرار می گیرد و محیط پیرامونی آن به کمک رینگ نگهدارنده، پیچ های مقاوم یا سامانه قفل مکانیکی مهار می شود. انتخاب جنس و ضخامت ورق، علاوه بر الزامات فنی، با عواملی مانند قیمت ورق فولادی نیز ارتباط دارد و می تواند بر هزینه نهایی تولید تاثیر بگذارد. قالب معمولا از فولاد ابزار، چدن آلیاژی، بتن مسلح ویژه یا مواد کامپوزیتی مقاوم ساخته می شود. برخلاف پرسکاری کلاسیک، در بسیاری از پروژه ها تنها به قالب مادگی نیاز است؛ زیرا موج فشار نقش سنبه را ایفا می کند. طراحی شعاع گوشه ها باید به گونه ای باشد که جریان فلز بدون تمرکز شدید کرنش انجام شود. قالب های چند تکه نیز برای قطعات دارای برجستگی، فرورفتگی یا زوایای منفی قابل استفاده هستند.

تخلیه هوا

فضای میان سطح داخلی ورق و حفره قالب باید تا حد امکان تخلیه شود. اگر هوا در این ناحیه باقی بماند، هنگام حرکت سریع ورق فشرده شده و مانند یک بالشتک پنوماتیکی در برابر تغییر شکل مقاومت می کند. این وضعیت می تواند باعث توقف زودهنگام ورق، کاهش دقت ابعادی و ایجاد نواحی پر نشده شود. سیستم وکیوم باید پیش از غوطه وری آزمایش شود و آب بندی میان ورق و قالب نیز توان تحمل اختلاف فشار لحظه ای را داشته باشد.

غوطه وری

پس از تثبیت ورق و ایجاد خلا، مجموعه قالب و قطعه در مخزن آب قرار می گیرد. آب به دلیل تراکم پذیری کم، محیط مناسبی برای انتقال موج فشار است و انرژی را با افت کنترل پذیر به سطح وسیعی از ورق می رساند. عمق غوطه وری و فاصله خرج تا قطعه بر شکل جبهه موج و توزیع فشار اثر مستقیم دارند. در قطعات بزرگ، ممکن است چند خرج با آرایش هندسی مشخص به کار رود تا بارگذاری روی سطح یکنواخت تر شود.

انفجار

در مرحله انفجار، خرج با استفاده از سامانه تحریک از راه دور فعال می شود. موج ضربه ای ابتدا در آب منتشر شده و سپس به سطح ورق برخورد می کند. ورق تحت اثر فشار دینامیکی شتاب می گیرد، از محدوده الاستیک عبور می کند و با سرعت بالا به دیواره قالب می رسد. برخورد نهایی می تواند جزئیات ریز قالب را روی سطح قطعه بازتولید کند. مقدار انرژی باید به اندازه ای باشد که شکل دهی کامل شود، اما از حد پارگی یا برخورد مخرب ورق با قالب تجاوز نکند. در تولید قطعات عمیق، گاهی چند انفجار متوالی با انرژی های مرحله بندی شده انجام می شود.

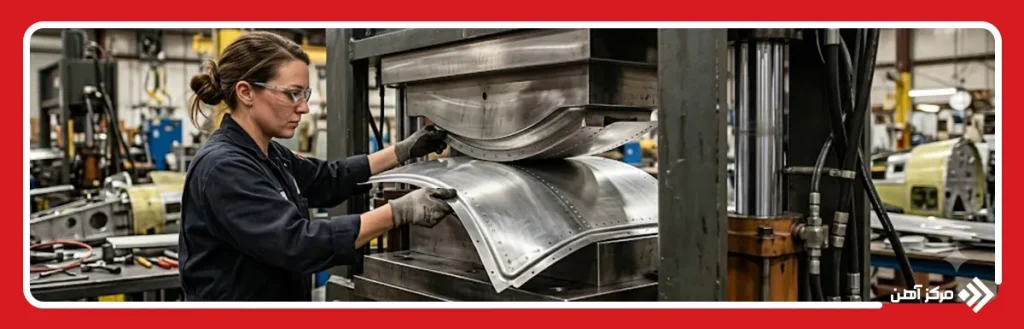

تجهیزات مورد استفاده در هیدروفرمینگ انفجاری

تجهیزات این روش باید علاوه بر ایجاد هندسه دقیق، توان تحمل موج ضربه ای، ارتعاش و بارگذاری بسیار سریع را داشته باشند. مهم ترین اجزای سامانه عبارتند از:

• مخزن انفجار: سازه ای مقاوم برای نگهداری آب، قالب و خرج که باید برای فشارهای گذرا و بارهای چرخه ای طراحی شود.
• قالب شکل دهی: سطح نهایی قطعه را تعیین می کند و باید دارای استحکام، سختی و کیفیت سطح مناسب باشد.
• رینگ نگهدارنده ورق: از جابجایی کنترل نشده لبه ها و خروج Blank از محل نصب جلوگیری می کند.
• پمپ وکیوم: هوای محبوس میان ورق و قالب را خارج می کند و اختلاف فشار لازم را به وجود می آورد.
• سامانه آب بندی: مانع ورود آب به حفره قالب و افت خلا می شود.
• خرج انفجاری مجاز: منبع تولید انرژی است و نوع و مقدار آن فقط باید بر اساس محاسبات مهندسی تعیین شود.
• چاشنی و مدار تحریک: فرمان انفجار را از فاصله ایمن و در زمان مشخص صادر می کند.
• تجهیزات اندازه گیری: شامل حسگر فشار، کرنش سنج، دوربین پرسرعت و ابزار کنترل ضخامت است.
• حفاظ و اتاق کنترل: اپراتورها را از موج، ترکش، صدا و خطرات ناشی از انفجار جدا می کند.
• تجهیزات جابجایی: جرثقیل، گیره و فیکسچر برای انتقال ایمن قالب ها و ورق های بزرگ استفاده می شوند.

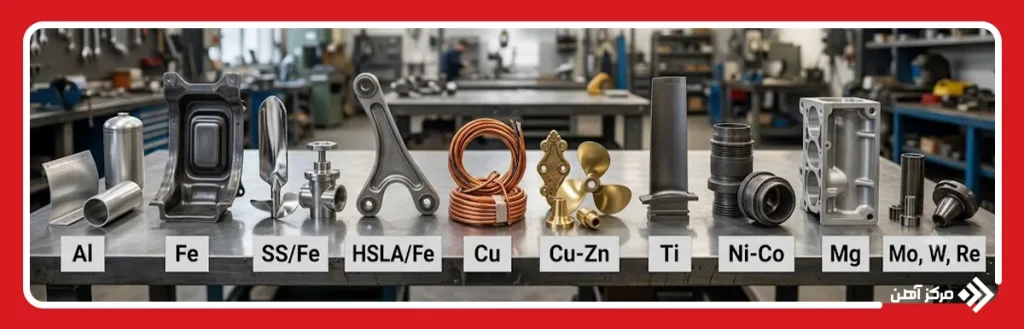

چه فلزاتی با هیدروفرمینگ انفجاری شکل دهی می شوند؟

انتخاب فلز به قابلیت تغییر شکل پلاستیک در سرعت بالا، ضخامت اولیه، حساسیت به نرخ کرنش، چقرمگی و کیفیت مورد انتظار سطح بستگی دارد. همچنین، عواملی مانند نوع آلیاژ، ابعاد قطعه و قیمت ورق آلومینیوم می توانند بر انتخاب ماده اولیه و هزینه نهایی فرایند تاثیر بگذارند. فلزات رایج در این فرایند عبارتند از:

آلومینیوم و آلیاژهای آن: ورق آلومینیوم به دلیل وزن کم، شکل پذیری مناسب و مقاومت قابل قبول در برابر خوردگی، برای تولید قطعات سبک هوافضایی، مخازن، پوسته ها و پنل های دارای انحنای پیچیده مناسب است.

فولاد کم کربن: ورق فولادی کم کربن دارای شکل پذیری مطلوب، چقرمگی مناسب و قابلیت تحمل تغییر شکل های عمیق است و در تولید قطعات بزرگ صنعتی و سازه ای کاربرد دارد.

فولاد زنگ نزن: ورق استیل به دلیل مقاومت بالا در برابر خوردگی، در صنایع شیمیایی، غذایی و دارویی کاربرد دارد و قیمت ورق استیل نیز بر هزینه تولید تاثیر می گذارد.

فولادهای پر استحکام: این فلزات برای قطعاتی مناسب هستند که کاهش وزن، استحکام بالا و ظرفیت تحمل بار باید به صورت همزمان تامین شود.

مس: به دلیل شکل پذیری مناسب، هدایت حرارتی و الکتریکی بالا و رفتار مطلوب در برابر بارگذاری سریع، در تولید قطعات ویژه صنعتی به کار می رود.

برنج: این آلیاژ برای ساخت اجزای تزئینی، تجهیزات دریایی، اتصالات و قطعات مقاوم به خوردگی مناسب است.

تیتانیوم: نسبت استحکام به وزن بالا، مقاومت حرارتی و پایداری در محیط های خورنده، تیتانیوم را به گزینه ای مناسب برای قطعات هوافضایی و نظامی تبدیل می کند.

آلیاژهای نیکل: این آلیاژها برای تولید اجزایی استفاده می شوند که باید در برابر حرارت، فشار، اکسیداسیون و محیط های شیمیایی خورنده مقاومت کنند.

منیزیم: منیزیم در صورت کنترل دقیق انرژی انفجار، سرعت تغییر شکل و شرایط قالب، برای تولید قطعات بسیار سبک قابل استفاده است.

آلیاژهای دیرگداز: برخی آلیاژهای ویژه و مقاوم به دمای بالا با استفاده از طراحی چند مرحله ای، تنظیم دقیق انرژی و شرایط کاملا کنترل شده شکل داده می شوند

به طور کلی، بسیاری از فلزات دارای قابلیت شکل دهی سرد را می توان با این فناوری فرم داد، اما افزایش استحکام، کاهش شکل پذیری یا بالا رفتن ضخامت ورق، نیاز به انرژی بیشتر و تحلیل دقیق تر رفتار دینامیکی دارد.

کاربرد هیدروفرمینگ انفجاری در صنایع مختلف

این فناوری بیشتر در تولید قطعات بزرگ، کم تیراژ و پیچیده به کار می رود؛ یعنی محصولاتی که ساخت آنها با پرس های عادی از نظر فنی یا اقتصادی دشوار است. مهم ترین کاربردها شامل موارد زیر هستند:

• ساخت پنل های بدنه هواپیما
• تولید پوسته موتورهای هوافضایی
• ساخت اجزای موشک و پرتابگر
• تولید عدسی مخازن تحت فشار
• شکل دهی قطعات صنایع دریایی
• ساخت پنل های بزرگ بدنه کشتی
• تولید مبدل های حرارتی
• ساخت قطعات نیروگاهی
• تولید محفظه های مقاوم به فشار
• ساخت قطعات صنایع نفت و گاز
• تولید اجزای توربین
• شکل دهی ورق های تیتانیومی
• تولید نمونه های اولیه صنعتی
• ساخت قطعات یکپارچه بدون جوش
• تولید قطعات سفارشی با تیراژ محدود

مزایا و معایب هیدروفرمینگ انفجاری

هیدروفرمینگ انفجاری در پروژه هایی که ابعاد قطعه، عمق شکل دهی یا نیروی مورد نیاز از ظرفیت پرس های متداول فراتر می رود، مزیت فنی قابل توجهی دارد. با این حال، الزامات ایمنی، دشواری کنترل فرایند و محدودیت تیراژ باعث می شوند این روش برای تولید انبوه هر قطعه ای مناسب نباشد.

مزایا:

• حذف نیاز به پرس های بسیار بزرگ
• امکان استفاده از قالب یک طرفه
• تولید قطعات بزرگ و عمیق
• کاهش تعداد مراحل شکل دهی
• امکان ساخت هندسه های پیچیده
• کاهش تعداد خطوط جوش
• افزایش یکپارچگی سازه ای قطعه
• کاهش هزینه قالب در تولید کم تیراژ
• امکان شکل دهی برخی آلیاژهای پر استحکام
• بازتولید مناسب جزئیات قالب

معایب:

• خطرات جدی ناشی از مواد منفجره
• نیاز به مجوزهای تخصصی
• صدای بسیار شدید و موج ارتعاشی
• دشواری استفاده در محیط های شهری
• زمان آماده سازی نسبتا طولانی
• محدودیت در تولید انبوه
• احتمال نازک شدگی یا پارگی ورق
• دشواری کنترل یکنواخت فشار
• نیاز به فضای ایمنی گسترده
• هزینه بالای پایش و حفاظت

جدول مزایا و معایب هیدروفرمینگ انفجاری

معیار	مزیت	محدودیت
نیروی شکل دهی	تولید فشار بالا بدون پرس عظیم	کنترل فشار لحظه ای دشوار است
تجهیزات قالب	استفاده از قالب یک طرفه ممکن است	قالب باید در برابر ضربه مقاوم باشد
ابعاد قطعه	مناسب برای ورق ها و قطعات بزرگ	به مخزن و فضای عملیاتی بزرگ نیاز دارد
پیچیدگی هندسه	تولید اشکال عمیق و یکپارچه	گوشه های نامناسب خطر پارگی ایجاد می کنند
هزینه تولید	اقتصادی برای تیراژ محدود	برای تولید انبوه معمولا به صرفه نیست
خواص قطعه	کاهش جوش و افزایش یکپارچگی	تنش پسماند و نازک شدگی باید کنترل شوند
زمان فرایند	تغییر شکل در زمان بسیار کوتاه	آماده سازی، تخلیه هوا و ایمن سازی زمان بر است
ایمنی	امکان تحریک کاملا از راه دور	پیامد خطای انسانی می تواند بسیار شدید باشد
کیفیت سطح	انتقال مناسب جزئیات قالب	برخورد شدید ممکن است سطح را آسیب بزند
مواد قابل استفاده	قابل اجرا برای آلیاژهای متنوع	هر آلیاژ به تنظیم اختصاصی انرژی نیاز دارد

نکات ایمنی در هیدروفرمینگ انفجاری

ایمنی در این فناوری بخشی مستقل از طراحی تولید نیست، بلکه باید از نخستین مرحله مهندسی فرایند در نظر گرفته شود. کنترل مواد منفجره فقط باید در سایت مجاز و توسط افراد دارای صلاحیت قانونی انجام گیرد.

• تعیین حریم انفجار: محدوده خطر باید بر اساس جرم خرج، شرایط محصورسازی، احتمال پرتاب اجسام و شدت موج فشار محاسبه و تخلیه شود.
• استفاده از تحریک از راه دور: فعال سازی خرج باید از اتاق کنترل محافظت شده و پس از تایید کامل تخلیه محوطه انجام شود.
• کنترل موجودی مواد: ورود، نگهداری، مصرف و خروج مواد منفجره باید ثبت شده و با موجودی واقعی تطبیق داده شود.
• جداسازی چاشنی از خرج: اتصال نهایی چاشنی باید در آخرین مرحله و پس از تکمیل تمام کنترل های فنی صورت گیرد.
• بازرسی مخزن و قالب: ترک، خوردگی، تغییر شکل دائمی یا شل شدن اتصالات می تواند مقاومت مجموعه را در برابر انفجار کاهش دهد.
• بررسی مدار الکتریکی: مدار تحریک باید در برابر الکتریسیته ساکن، امواج رادیویی، اتصال ناخواسته و خطای منبع تغذیه محافظت شود.
• کنترل خطر انفجار ناقص: در صورت عمل نکردن خرج، ورود فوری به محدوده ممنوع است و باید دستورالعمل انتظار و خنثی سازی اجرا شود.
• استفاده از تجهیزات حفاظت فردی: محافظ شنوایی، کلاه، محافظ صورت، کفش ایمنی و پوشش مناسب باید بر اساس ارزیابی ریسک انتخاب شوند.
• پایش ارتعاش و صدا: اثر انفجار بر ساختمان های اطراف، تجهیزات حساس و سلامت کارکنان باید اندازه گیری و ثبت شود.
• آموزش و مجوز کار: تمام افراد حاضر در عملیات باید آموزش مستند، شرح وظایف مشخص و مجوز ورود به محدوده داشته باشند.
• بررسی شرایط محیطی: رعد و برق، باد شدید، دید نامناسب یا اختلال ارتباطی می توانند دلیل توقف عملیات باشند.
• تدوین برنامه اضطراری: مسیر خروج، تجهیزات اطفای حریق، کمک های اولیه و نحوه ارتباط با تیم امداد باید پیش از شروع کار مشخص شوند.

مواد منفجره می توانند در زمان بسیار کوتاه فشار، گرما و گاز زیادی آزاد کنند؛ به همین دلیل، جایگزینی روش های کم خطرتر، تهیه دستورالعمل مکتوب و آموزش تخصصی باید پیش از هر عملیات بررسی شود.

هیدروفرمینگ انفجاری یک روش شکل دهی دینامیکی برای تولید قطعات فلزی بزرگ، عمیق و پیچیده است که در آن موج فشار ناشی از انفجار از طریق آب به قطعه منتقل می شود. این روش با حذف پرس های غول پیکر، کاهش تعداد قالب ها و امکان تولید قطعات یکپارچه، برای صنایع هوافضا، دریایی، نیروگاهی و ساخت مخازن اهمیت دارد. موفقیت فرآیند هیدروفرمینگ انفجاری به طراحی دقیق قالب، ایجاد خلا، تعیین فاصله خرج، کنترل انرژی و شناخت رفتار فلز در نرخ کرنش بالا وابسته است. در مقابل، خطرات مواد منفجره، محدودیت تولید انبوه و نیاز به زیرساخت تخصصی سبب می شوند استفاده از آن تنها پس از ارزیابی کامل فنی، اقتصادی و ایمنی توجیه پذیر باشد.
