ترانسفورماتور ایده آل چیست و چه تفاوتی با ترانس واقعی دارد؟

ترانسفورماتور ایده آل چیست و چه تفاوتی با ترانس واقعی دارد؟ ترانسفورماتور ایده آل یک مدل تئوری در مهندسی برق است که برای تحلیل ساده تر عملکرد ترانسفورماتورها مورد استفاده قرار می گیرد. در این مدل فرض می شود که هیچ گونه تلفات انرژی، افت ولتاژ یا نشتی شار مغناطیسی وجود ندارد و تمام توان ورودی بدون اتلاف به خروجی منتقل می شود. بررسی این مفهوم به مهندسان کمک می کند تا عملکرد واقعی ترانس ها را بهتر تحلیل کرده و تفاوت میان شرایط ایده آل و عملی را درک کنند. همچنین شناخت رابطه ترانسفورماتور ایده آل در محاسبات ولتاژ، جریان و توان اهمیت زیادی دارد.

در صنایع مختلف از جمله فولادسازی، شناخت تفاوت میان ترانسفورماتور ایده آل و واقعی اهمیت بالایی دارد؛ زیرا در شرایط عملی، عواملی مانند تلفات حرارتی، مقاومت سیم پیچ ها و اشباع هسته بر عملکرد تجهیزات تاثیر می گذارند. این موضوع می تواند بر راندمان مصرف انرژی، هزینه های عملیاتی و حتی قیمت آهن تاثیرگذار باشد. در ادامه مقاله با مفهوم ترانسفورماتور ایده آل، روابط اصلی آن و تفاوت های مهم آن با ترانسفورماتور واقعی بیشتر آشنا می شوید.

ترانسفورماتور ایده آل چیست؟

برای درک دقیق عملکرد ترانسفورماتورها، ابتدا باید بدانیم ترانسفورماتور چیست و چگونه انرژی الکتریکی را منتقل می کند. ترانسفورماتور تجهیزی الکترومغناطیسی است که با استفاده از القای مغناطیسی، انرژی الکتریکی را بین دو یا چند مدار منتقل کرده و سطح ولتاژ و جریان را تغییر می دهد. در مهندسی برق، برای ساده سازی تحلیل های فنی و محاسباتی، از مدلی به نام ترانسفورماتور ایده آل استفاده می شود که در آن تمامی شرایط به صورت کاملا بدون تلفات در نظر گرفته می شوند.

در مدل ترانسفورماتور ایده آل فرض می شود مقاومت سیم پیچ ها صفر است، هیچ گونه تلفات حرارتی یا مغناطیسی وجود ندارد، شار نشتی دیده نمی شود و تمام شار مغناطیسی تولید شده توسط سیم پیچ اولیه، به طور کامل به سیم پیچ ثانویه منتقل می گردد. همچنین در این مدل، راندمان ترانسفورماتور برابر 100 درصد در نظر گرفته می شود؛ یعنی توان ورودی و خروجی کاملا برابر هستند. این فرضیات باعث می شوند تحلیل مدارها و محاسبه ولتاژ، جریان و توان بسیار ساده تر انجام شود.

روابط ترانسفورماتور ایده آل بر پایه نسبت تعداد دور سیم پیچ ها تعریف می شوند. در این مدل، نسبت ولتاژ اولیه به ثانویه برابر با نسبت تعداد دور سیم پیچ ها است و جریان نیز به صورت معکوس تغییر می کند. این روابط به مهندسان کمک می کنند رفتار ترانس را در شرایط تئوری بررسی کرده و سپس اختلاف آن را با عملکرد واقعی تحلیل کنند.

تفاوت ترانسفورماتور ایده آل و واقعی در این است که در ترانس های واقعی، همواره مقداری تلفات انرژی وجود دارد. مقاومت سیم پیچ ها، تلفات هسته، جریان های گردابی، نشتی شار مغناطیسی و افزایش دما باعث می شوند راندمان واقعی کمتر از حالت ایده آل باشد. با این حال، مدل ایده آل همچنان یکی از مهم ترین مبانی آموزشی و تحلیلی در طراحی و بررسی سیستم های قدرت و تجهیزات الکتریکی محسوب می شود.

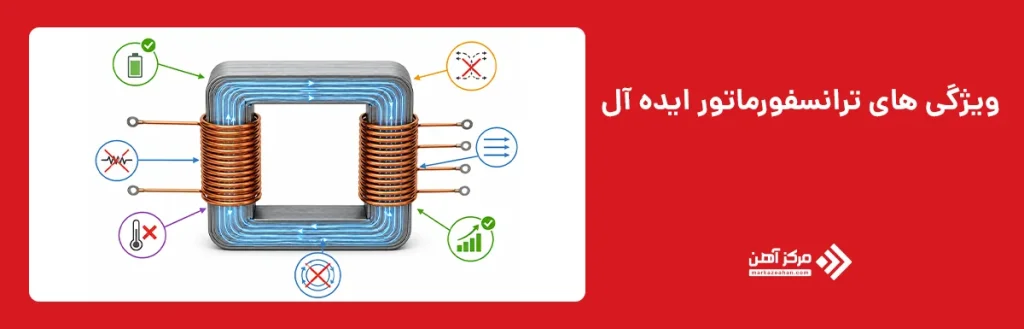

ویژگی های ترانسفورماتور ایده آل

در مهندسی برق، برای تحلیل ساده تر عملکرد ترانسفورماتورها از مدل ایده آل استفاده می شود. در این مدل، تمامی تلفات و عوامل محدودکننده حذف می شوند تا رفتار ترانس در شرایط کاملا تئوری بررسی شود. شناخت ویژگی های ترانسفورماتور ایده آل به درک بهتر عملکرد ترانس های واقعی و تحلیل مدارهای الکتریکی کمک زیادی می کند.

عدم وجود تلفات انرژی

یکی از مهم ترین ویژگی های ترانسفورماتور ایده آل، نبود هرگونه تلفات انرژی در فرآیند انتقال توان است. در این مدل فرض می شود تمام انرژی الکتریکی ورودی بدون اتلاف به خروجی منتقل می شود و توان اولیه و ثانویه کاملا برابر هستند. به همین دلیل راندمان ترانسفورماتور ایده آل برابر 100 درصد در نظر گرفته می شود. این ویژگی باعث می شود تحلیل مدارها و بررسی عملکرد تجهیزاتی مانند ترانسفورماتور کاهنده یا افزاینده ساده تر انجام شود.

نبود مقاومت در سیم پیچ ها

در ترانسفورماتور ایده آل فرض می شود سیم پیچ ها هیچ گونه مقاومت الکتریکی ندارند و در نتیجه تلفات حرارتی ناشی از عبور جریان ایجاد نمی شود. در ترانس های واقعی، مقاومت سیم ها باعث تولید گرما و افت ولتاژ می شود، اما در مدل ایده آل این عوامل حذف شده اند تا محاسبات دقیق تر و ساده تر انجام شوند. به همین دلیل در مدار معادل ترانسفورماتور ایده آل مقاومت سیم پیچ ها برابر صفر در نظر گرفته می شود.

شار مغناطیسی کامل و بدون نشتی

در مدل ایده آل، تمام شار مغناطیسی تولید شده توسط سیم پیچ اولیه به طور کامل به سیم پیچ ثانویه منتقل می شود و هیچ گونه نشتی شار وجود ندارد. این موضوع باعث می شود حداکثر انتقال انرژی بین دو سیم پیچ انجام شود. در حالی که در ترانسفورماتورهای واقعی بخشی از شار مغناطیسی از مسیر اصلی خارج می شود، در ترانس ایده آل تمامی خطوط میدان مغناطیسی در هسته باقی می مانند و عملکرد دستگاه کاملا ایده آل فرض می شود.

مشخصات ترانسفورماتور ایده آل

از مهم ترین مشخصات ترانسفورماتور ایده آل می توان به راندمان کامل، نبود تلفات هسته، صفر بودن مقاومت سیم پیچ ها، عدم وجود جریان های گردابی و انتقال کامل شار مغناطیسی اشاره کرد. همچنین در این مدل، تحلیل ها بر اساس مدار معادل ترانسفورماتور ایده آل انجام می شوند که در آن تمامی عوامل اتلاف انرژی حذف شده اند. این ویژگی ها باعث می شوند مدل ایده آل به عنوان مبنایی برای آموزش، تحلیل و طراحی اولیه سیستم های الکتریکی مورد استفاده قرار گیرد.

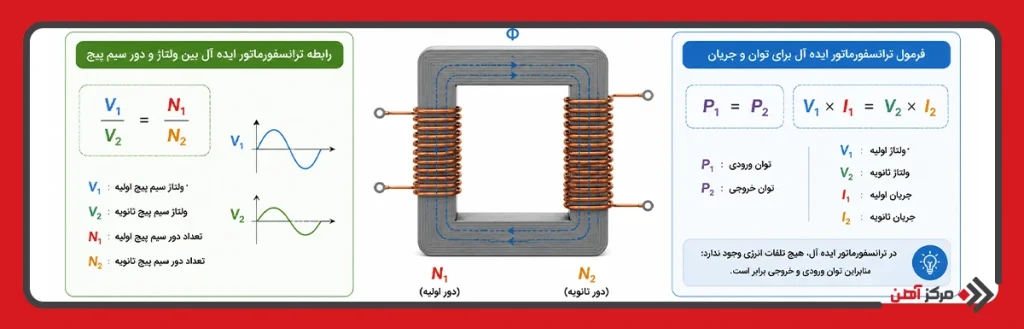

روابط ترانسفورماتور ایده آل و نحوه عملکرد آن

در ترانسفورماتور ایده آل، تمامی روابط الکتریکی و مغناطیسی بر اساس شرایط کاملا بدون تلفات تعریف می شوند. به همین دلیل تحلیل عملکرد این نوع ترانس بسیار ساده تر از ترانسفورماتور واقعی است و مهندسان برق از آن برای بررسی رفتار مدارها و آموزش اصول انتقال توان استفاده می کنند. در این مدل، رابطه بین ولتاژ، جریان، تعداد دور سیم پیچ ها و توان الکتریکی به صورت مستقیم و دقیق قابل محاسبه است.

رابطه ترانسفورماتور ایده آل بین ولتاژ و دور سیم پیچ

در ترانسفورماتور ایده آل، نسبت ولتاژ دو سیم پیچ کاملا برابر با نسبت تعداد دور سیم پیچ های اولیه و ثانویه است. این موضوع نشان می دهد که اگر تعداد دور سیم پیچ ثانویه بیشتر باشد، ولتاژ خروجی افزایش پیدا می کند و اگر کمتر باشد، ولتاژ کاهش می یابد. این رابطه یکی از مهم ترین اصول عملکرد ترانسفورماتور افزاینده و کاهنده محسوب می شود.

V1 / V2 = N1 / N2

V1 = ولتاژ سیم پیچ اولیه
V2 = ولتاژ سیم پیچ ثانویه
N1 = تعداد دور سیم پیچ اولیه
N2 = تعداد دور سیم پیچ ثانویه

فرمول ترانسفورماتور ایده آل برای توان و جریان

در مدل ایده آل فرض می شود هیچ تلفات انرژی وجود ندارد؛ بنابراین توان ورودی و خروجی کاملا برابر هستند. به همین دلیل، زمانی که ولتاژ در سمت ثانویه افزایش پیدا می کند، جریان کاهش می یابد و بالعکس. این رابطه در تحلیل مدارهای الکتریکی و طراحی سیستم های انتقال انرژی اهمیت زیادی دارد.

P1 = P2

V1 × I1 = V2 × I2

P1 = توان ورودی
P2 = توان خروجی
I1 = جریان اولیه
I2 = جریان ثانویه

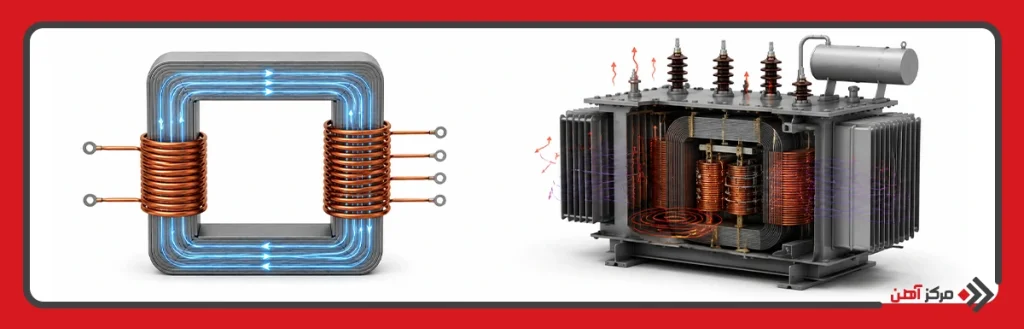

تفاوت ترانسفورماتور ایده آل و واقعی

ترانسفورماتور ایده آل یک مدل تئوری برای تحلیل ساده تر سیستم های الکتریکی است، در حالی که ترانسفورماتور واقعی تحت تاثیر عوامل فیزیکی و تلفات مختلف قرار دارد. در مهندسی برق، بررسی تفاوت ترانسفورماتور ایده آل و واقعی اهمیت زیادی دارد؛ زیرا عملکرد واقعی تجهیزات همواره با محدودیت هایی مانند تلفات حرارتی، مقاومت سیم پیچ ها و نشتی شار همراه است. شناخت این تفاوت ها به درک بهتر روابط ترانسفورماتور ایده آل و تحلیل عملکرد عملی ترانس ها کمک می کند.

مهم ترین تفاوت های ترانسفورماتور ایده آل و واقعی عبارت اند از:

• وجود یا عدم وجود تلفات انرژی
  در ترانسفورماتور ایده آل هیچ گونه تلفات انرژی وجود ندارد و تمام توان ورودی به خروجی منتقل می شود. اما در ترانس واقعی بخشی از انرژی به صورت گرما، تلفات هسته و جریان های گردابی از بین می رود.
• مقاومت سیم پیچ ها
  در مدل ایده آل، مقاومت سیم پیچ ها صفر در نظر گرفته می شود و افت ولتاژ وجود ندارد. در مقابل، سیم پیچ های ترانس واقعی دارای مقاومت هستند و عبور جریان باعث تولید حرارت و کاهش راندمان می شود.
• نشتی شار مغناطیسی
  در ترانسفورماتور ایده آل، تمام شار مغناطیسی بین سیم پیچ ها منتقل می شود و هیچ نشتی وجود ندارد. اما در ترانس واقعی بخشی از شار از مسیر اصلی خارج شده و باعث کاهش بازده سیستم می شود.
• راندمان عملکرد
  راندمان ترانس ایده آل برابر 100 درصد فرض می شود، زیرا هیچ تلفاتی در سیستم وجود ندارد. در ترانس واقعی راندمان بالا است، اما همیشه مقداری کمتر از حالت ایده آل خواهد بود.
• مدار معادل ترانسفورماتور ایده آل
  در مدار معادل ترانسفورماتور ایده آل تمامی عناصر اتلاف انرژی مانند مقاومت، راکتانس نشتی و تلفات هسته حذف می شوند. اما در مدل واقعی، این پارامترها برای تحلیل دقیق عملکرد سیستم در نظر گرفته می شوند.
• افزایش دما در حین کار
  ترانسفورماتور ایده آل هیچ گونه افزایش دمایی ندارد، زیرا تلفات انرژی در آن صفر است. در حالی که ترانس واقعی هنگام کار گرم می شود و به سیستم خنک کاری نیاز دارد.
• تحلیل روابط ولتاژ و جریان
  روابط ترانسفورماتور ایده آل به صورت کاملا دقیق و بدون افت محاسبه می شوند. اما در ترانس واقعی عواملی مانند افت ولتاژ، اشباع هسته و تغییرات بار بر عملکرد تاثیر می گذارند.
• ساختار و شرایط عملیاتی
  ترانسفورماتور ایده آل فقط یک مدل آموزشی و تحلیلی است و در عمل وجود خارجی ندارد. در مقابل، ترانسفورماتور واقعی با توجه به شرایط محیطی، نوع بار و استانداردهای صنعتی طراحی و ساخته می شود.
• تاثیر بار بر عملکرد ترانس
  در مدل ایده آل، تغییر بار تاثیری بر راندمان و عملکرد ندارد. اما در ترانس واقعی افزایش بار می تواند باعث افت ولتاژ، افزایش حرارت و تغییر شرایط کاری دستگاه شود.
• کاربرد در مهندسی برق
  ترانس ایده آل بیشتر برای آموزش مفاهیم پایه و تحلیل اولیه مدارها استفاده می شود، در حالی که ترانس واقعی در شبکه های انتقال برق، صنایع و تجهیزات الکتریکی کاربرد عملی دارد.

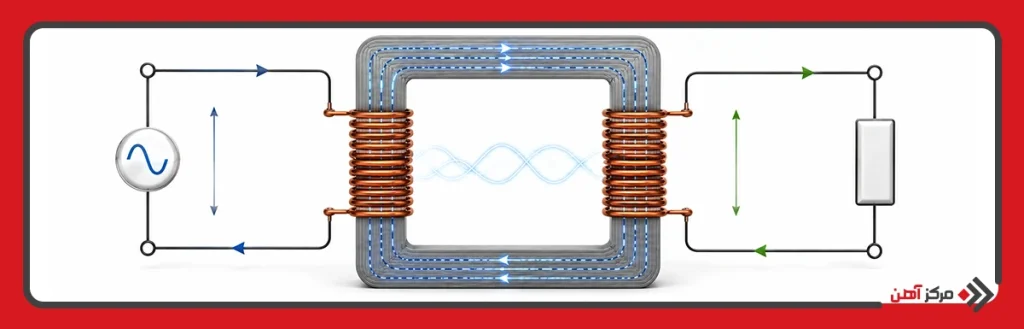

مدار معادل ترانسفورماتور ایده آل

مدار معادل ترانسفورماتور ایده آل یک مدل ساده شده برای تحلیل عملکرد ترانسفورماتور در شرایط تئوری است. در این مدل فرض می شود که هیچ گونه تلفات انرژی، مقاومت سیم پیچ، نشتی شار مغناطیسی یا افت ولتاژ وجود ندارد و تمام توان ورودی بدون اتلاف به خروجی منتقل می شود. هدف از استفاده از این مدار معادل، ساده سازی محاسبات مهندسی و بررسی دقیق روابط ولتاژ، جریان و توان در سیستم های الکتریکی است.

در مدار معادل ترانسفورماتور ایده آل، تنها نسبت تبدیل بین سیم پیچ اولیه و ثانویه اهمیت دارد و تمامی عوامل اتلاف انرژی حذف می شوند. به همین دلیل ولتاژ و جریان فقط بر اساس نسبت تعداد دور سیم پیچ ها محاسبه می گردند. این مدل به مهندسان کمک می کند رفتار ترانسفورماتور را بدون تاثیر عوامل فیزیکی و تلفات واقعی تحلیل کنند.

یکی از مهم ترین کاربردهای مدار معادل ترانسفورماتور ایده آل، آموزش مفاهیم پایه در مهندسی برق و طراحی اولیه سیستم های قدرت است. با استفاده از این مدل می توان عملکرد انواع ترانسفورماتورهای افزاینده و کاهنده را بررسی کرده و نحوه انتقال انرژی بین مدار اولیه و ثانویه را بهتر درک کرد. همچنین این مدار مبنایی برای تحلیل ترانسفورماتورهای واقعی و بررسی تاثیر تلفات در شرایط عملی محسوب می شود.

در ترانسفورماتورهای واقعی، عواملی مانند مقاومت سیم پیچ ها، تلفات هسته و جریان های گردابی باعث کاهش راندمان می شوند، اما در مدل ایده آل تمامی این پارامترها صفر در نظر گرفته می شوند. به همین دلیل مدار معادل ترانسفورماتور ایده آل یکی از مهم ترین ابزارهای تحلیلی برای بررسی روابط الکتریکی و انجام محاسبات مهندسی در سیستم های انتقال و توزیع برق است.

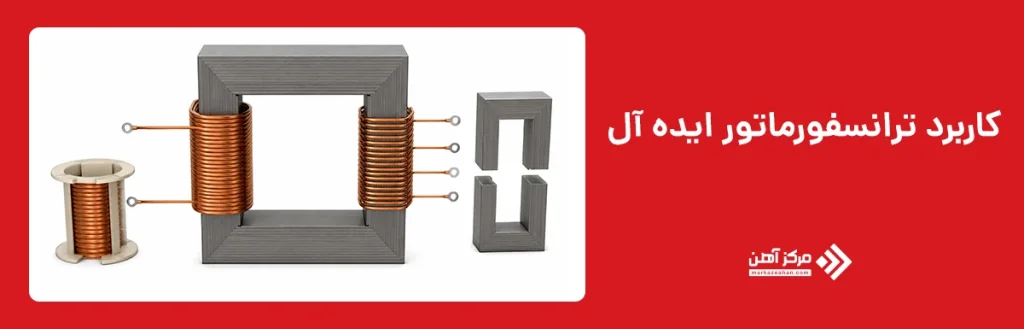

کاربرد ترانسفورماتور ایده آل در تحلیل مدارها و صنایع

ترانسفورماتور ایده آل اگرچه یک مدل تئوری است، اما نقش بسیار مهمی در تحلیل مدارهای الکتریکی و طراحی سیستم های قدرت دارد. مهندسان برق با استفاده از این مدل می توانند رفتار ترانسفورماتورها را بدون در نظر گرفتن تلفات واقعی بررسی کرده و محاسبات مربوط به ولتاژ، جریان و توان را با دقت بیشتری انجام دهند. این مدل همچنین مبنای بسیاری از تحلیل های صنعتی و طراحی تجهیزات الکتریکی محسوب می شود.

کاربردهای ترانسفورماتور ایده آل عبارت اند از:

• تحلیل ساده تر مدارهای الکتریکی
  در مهندسی برق از مدل ایده آل برای بررسی رفتار ولتاژ، جریان و توان در مدارها استفاده می شود تا محاسبات پیچیده ساده تر شوند.
• آموزش مفاهیم پایه ترانسفورماتور
  در دانشگاه ها و آموزش های تخصصی، ترانسفورماتور ایده آل به عنوان مبنایی برای درک عملکرد ترانس های واقعی مورد استفاده قرار می گیرد.
• طراحی اولیه سیستم های قدرت
  مهندسان در مراحل اولیه طراحی شبکه های برق و تجهیزات صنعتی از مدل ایده آل برای تخمین ظرفیت و عملکرد ترانس ها استفاده می کنند.
• محاسبه نسبت ولتاژ و جریان
  این مدل برای بررسی نسبت تبدیل ولتاژ، تغییرات جریان و انتخاب تعداد دور سیم پیچ ها کاربرد زیادی دارد.
• تحلیل عملکرد ترانسفورماتورهای افزاینده و کاهنده
  با استفاده از مدل ایده آل می توان نحوه عملکرد ترانس های افزاینده و کاهنده را بدون تاثیر تلفات واقعی بررسی کرد.
• بررسی راندمان و انتقال توان
  در مدل ایده آل، انتقال توان بدون اتلاف فرض می شود و این موضوع مبنایی برای مقایسه با عملکرد ترانس های واقعی است.
• تحلیل سیستم های انتقال و توزیع برق
  در شبکه های قدرت از روابط ترانسفورماتور ایده آل برای تحلیل انتقال انرژی و پایداری سیستم استفاده می شود.
• طراحی تجهیزات صنعتی و الکترونیکی
  بسیاری از تجهیزات صنعتی، منابع تغذیه و سیستم های الکترونیکی بر اساس اصول عملکرد ترانسفورماتور ایده آل طراحی می شوند.
• شبیه سازی نرم افزاری سیستم های قدرت
  در نرم افزارهای مهندسی برق، مدل ایده آل به عنوان پایه تحلیل و شبیه سازی عملکرد ترانسفورماتورها به کار می رود.
• مقایسه عملکرد ترانسفورماتور واقعی با حالت تئوری
  مهندسان با مقایسه نتایج واقعی و مدل ایده آل می توانند میزان تلفات، افت راندمان و مشکلات عملکردی تجهیزات را بررسی کنند.

ترانسفورماتور ایده آل یکی از مفاهیم پایه و مهم در مهندسی برق است که برای تحلیل ساده تر عملکرد ترانسفورماتورها و سیستم های قدرت مورد استفاده قرار می گیرد. در این مدل فرض می شود هیچ گونه تلفات انرژی، افت ولتاژ یا نشتی شار مغناطیسی وجود ندارد و تمام توان ورودی بدون اتلاف به خروجی منتقل می شود. بررسی روابط، ویژگی ها و مدار معادل ترانسفورماتور ایده آل به مهندسان کمک می کند تا رفتار ترانس های واقعی را بهتر تحلیل کرده و طراحی دقیق تری برای سیستم های الکتریکی انجام دهند.

با وجود اینکه در عمل هیچ ترانسفورماتوری کاملا ایده آل نیست، اما این مدل تئوری همچنان پایه اصلی بسیاری از محاسبات و تحلیل های مهندسی به شمار می رود. شناخت تفاوت ترانسفورماتور ایده آل و واقعی، بررسی روابط ولتاژ و جریان و آشنایی با کاربردهای این مدل در صنایع و مدارهای الکتریکی، نقش مهمی در درک بهتر عملکرد تجهیزات قدرت و بهینه سازی سیستم های انتقال انرژی دارد.
