ترانسفورماتور سه فاز چیست و چه نقشی در صنایع فولاد دارد؟

ترانسفورماتور سه فاز یکی از اصلی ترین تجهیزات سیستم توزیع و انتقال برق در صنایع بزرگ به شمار می رود که وظیفه تبدیل ولتاژ و تامین انرژی پایدار برای دستگاه ها و ماشین آلات صنعتی را بر عهده دارد. استفاده از ترانس برق سه فاز باعث می شود توان الکتریکی با راندمان بالاتر و اتلاف کمتر در اختیار خطوط تولید قرار گیرد. به همین دلیل این تجهیز در کارخانه های بزرگ، به ویژه صنایع فولاد، نقش مهمی در تامین برق تجهیزات سنگین، کوره ها و خطوط نورد ایفا می کند. شناخت دقیق اینکه ترانسفورماتور سه فاز چیست، به درک بهتر عملکرد سیستم های صنعتی و اهمیت مدیریت انرژی در کارخانه ها کمک زیادی می کند.

در صنایع فولاد، تامین برق پایدار و یکنواخت تاثیر مستقیمی بر کیفیت تولید، کاهش توقف خطوط و کنترل هزینه های عملیاتی دارد. به همین علت انتخاب صحیح ترانسفورماتور سه فاز می تواند بهره وری تجهیزات را افزایش داده و مصرف انرژی را بهینه کند. همچنین عملکرد مناسب این سیستم ها در کنار مدیریت انرژی، بر هزینه های تولید و حتی قیمت آهن نیز تاثیرگذار است. در ادامه مقاله با ساختار، نحوه عملکرد و نقش ترانسفورماتور سه فاز در صنایع فولاد بیشتر آشنا می شوید.

ترانس برق سه فاز چیست؟

ترانس برق سه فاز نوعی تجهیز الکترومغناطیسی است که برای انتقال و تبدیل انرژی الکتریکی در سیستم های سه فاز استفاده می شود. این تجهیز با استفاده از اصل القای الکترومغناطیسی، ولتاژ جریان متناوب را بدون تغییر در فرکانس، افزایش یا کاهش می دهد تا انرژی الکتریکی با شرایط مناسب به تجهیزات صنعتی منتقل شود. در پاسخ به این سوال که ترانسفورماتور چیست، باید گفت ترانسفورماتور وسیله ای برای تنظیم سطح ولتاژ و بهینه سازی انتقال توان در شبکه برق است که در صنایع سنگین، نیروگاه ها و شبکه های توزیع برق کاربرد گسترده ای دارد.

ترانسفورماتورهای سه فاز معمولا از سه سیم پیچ اولیه و سه سیم پیچ ثانویه تشکیل می شوند که روی یک هسته مغناطیسی مشترک قرار دارند. این ساختار باعث می شود انتقال توان الکتریکی با راندمان بالا و تلفات کمتر انجام شود. ساختمان ترانسفورماتور سه فاز شامل بخش هایی مانند هسته فولادی، سیم پیچ ها، سیستم خنک کاری، بوشینگ ها و مخزن روغن است که هر کدام نقش مهمی در عملکرد پایدار دستگاه دارند. طراحی این تجهیزات به گونه ای انجام می شود که بتوانند بارهای سنگین و مداوم صنعتی را تحمل کنند.

در صنایع فولاد، استفاده از ترانس تقویت برق سه فاز اهمیت زیادی دارد، زیرا بسیاری از تجهیزات مانند کوره های قوس الکتریکی، خطوط نورد و موتورهای صنعتی به توان بالا و برق پایدار نیاز دارند. این ترانس ها با تنظیم ولتاژ و تامین انرژی مورد نیاز خطوط تولید، باعث افزایش راندمان، کاهش نوسانات و جلوگیری از افت ولتاژ در تجهیزات سنگین می شوند. به همین دلیل ترانسفورماتورهای سه فاز یکی از حیاتی ترین اجزای زیرساخت برق در کارخانه های فولادی محسوب می شوند.

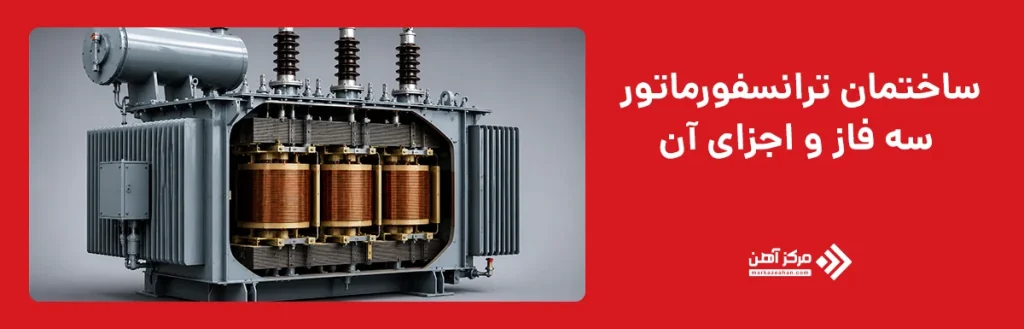

ساختمان ترانسفورماتور سه فاز و اجزای آن

ساختمان ترانسفورماتور سه فاز به گونه ای طراحی می شود که بتواند حجم بالایی از انرژی الکتریکی را با کمترین تلفات منتقل کند. این تجهیز از سه مدار مجزا تشکیل شده که به صورت هماهنگ در یک مجموعه مشترک فعالیت می کنند و توان سه فاز را به تجهیزات صنعتی انتقال می دهند. در بسیاری از صنایع سنگین مانند فولادسازی، طراحی دقیق اجزای داخلی ترانس تاثیر مستقیمی بر راندمان، پایداری ولتاژ و طول عمر تجهیزات دارد. به همین دلیل در ساخت انواع ترانسفورماتور سه فاز از هسته های مغناطیسی با کیفیت، سیم پیچ های مقاوم در برابر حرارت و سیستم های خنک کاری پیشرفته استفاده می شود.

عملکرد هر بخش از ترانسفورماتور سه فاز در کیفیت انتقال انرژی اهمیت زیادی دارد. برای مثال در صنایع فولاد، ترانسفورماتور کوره باید توان تحمل جریان های بسیار بالا و نوسانات شدید بار را داشته باشد تا بتواند انرژی مورد نیاز کوره های ذوب را تامین کند. همچنین در برخی کاربردها از ترانسفورماتور کاهنده برای کاهش ولتاژ شبکه و رساندن آن به سطح مناسب تجهیزات صنعتی استفاده می شود. در مقابل، در برخی سیستم ها امکان استفاده از ساختار ترانسفورماتور سه فاز به تک فاز نیز وجود دارد که معمولا برای تغذیه تجهیزات خاص یا توزیع برق در بخش های محدود کاربرد دارد.

هسته ترانسفورماتور سه فاز

هسته ترانسفورماتور سه فاز یکی از مهم ترین بخش های این تجهیز الکتریکی است که وظیفه انتقال شار مغناطیسی بین سیم پیچ ها را بر عهده دارد. این هسته معمولا از ورق های فولادی سیلیکونی نازک ساخته می شود تا تلفات ناشی از جریان های گردابی و حرارت به حداقل برسد. طراحی دقیق هسته تاثیر مستقیمی بر راندمان، پایداری ولتاژ و عملکرد کلی ترانس دارد و به همین دلیل در صنایع سنگین مانند فولادسازی از هسته هایی با کیفیت بالا و مقاومت مغناطیسی مناسب استفاده می شود.

در بسیاری از کاربردهای صنعتی، به ویژه در ترانسفورماتور افزاینده، عملکرد هسته اهمیت بیشتری پیدا می کند؛ زیرا این نوع ترانس وظیفه افزایش ولتاژ برای انتقال انرژی در فواصل طولانی یا تغذیه تجهیزات خاص را بر عهده دارد. در چنین شرایطی، هسته باید توان تحمل میدان مغناطیسی بالا و انتقال پایدار انرژی را داشته باشد تا از افت راندمان و افزایش حرارت جلوگیری شود.

سیم پیچ ها و عایق بندی

سیم پیچ ها بخش اصلی انتقال انرژی الکتریکی در ترانسفورماتور هستند و از هادی های مسی یا آلومینیومی با رسانایی بالا ساخته می شوند. این سیم پیچ ها به دو بخش اولیه و ثانویه تقسیم می شوند که وظیفه دریافت و انتقال انرژی را بر عهده دارند. نوع طراحی، تعداد دور سیم ها و کیفیت ساخت سیم پیچ ها تاثیر زیادی بر ظرفیت، ولتاژ خروجی و طول عمر ترانس دارد. در تجهیزات صنعتی سنگین، انتخاب ساختار مناسب سیم پیچ ها باعث کاهش تلفات انرژی و افزایش پایداری عملکرد می شود.

در تجهیزاتی مانند ترانسفورماتور کوره که در صنایع فولاد برای تامین برق کوره های قوس الکتریکی استفاده می شود، سیم پیچ ها باید تحمل جریان های بسیار بالا و شوک های حرارتی شدید را داشته باشند. به همین دلیل از سیستم های عایق بندی پیشرفته برای جلوگیری از اتصال کوتاه، تخلیه الکتریکی و آسیب های حرارتی استفاده می شود. کیفیت عایق بندی در این نوع ترانس ها تاثیر مستقیمی بر ایمنی، دوام و عملکرد پایدار تجهیزات دارد.

سیستم خنک کاری در ترانس برق سه فاز

سیستم خنک کاری یکی از مهم ترین بخش ها در عملکرد ترانس برق سه فاز است و وظیفه کنترل دمای داخلی تجهیزات را بر عهده دارد. در زمان فعالیت ترانس، بخشی از انرژی الکتریکی به صورت حرارت در هسته و سیم پیچ ها تولید می شود و اگر این حرارت به درستی دفع نشود، می تواند باعث کاهش راندمان، آسیب به عایق ها و حتی خرابی کامل دستگاه شود. به همین دلیل در طراحی ترانسفورماتور قدرت از سیستم های خنک کاری متنوعی استفاده می شود تا دمای کاری تجهیزات در محدوده استاندارد باقی بماند.

در ترانسفورماتورهای صنعتی معمولا از روغن مخصوص برای انتقال حرارت از بخش های داخلی به دیواره مخزن استفاده می شود. این روغن علاوه بر خنک کاری، نقش عایق الکتریکی را نیز ایفا می کند. در ترانس های بزرگ تر، سیستم های خنک کاری پیشرفته شامل رادیاتورها، فن های هوا و حتی گردش اجباری روغن به کار گرفته می شوند تا عملکرد دستگاه در شرایط بار سنگین پایدار بماند. در صنایع فولاد که ترانسفورماتور قدرت به صورت مداوم تحت بار بالا فعالیت می کند، کیفیت سیستم خنک کاری تاثیر مستقیمی بر طول عمر و پایداری تجهیزات دارد. در ادامه، اجزای اصلی ترانسفورماتور سه فاز و وظیفه هر بخش را به صورت دقیق تر بررسی می کنیم:

اجزای ترانسفورماتور سه فاز	توضیحات
هسته مغناطیسی	مسیر عبور شار مغناطیسی را فراهم می کند و معمولا از ورق های فولادی سیلیکونی ساخته می شود تا تلفات کاهش یابد.
سیم پیچ اولیه	ولتاژ ورودی به این بخش اعمال می شود و میدان مغناطیسی اولیه را ایجاد می کند.
سیم پیچ ثانویه	انرژی القایی را دریافت کرده و ولتاژ خروجی مورد نیاز تجهیزات را تامین می کند.
روغن ترانسفورماتور	برای خنک کاری و عایق بندی داخلی استفاده می شود و مانع افزایش بیش از حد دما می گردد.
بوشینگ ها	وظیفه انتقال ایمن جریان الکتریکی به داخل و خارج ترانس را بر عهده دارند.
سیستم خنک کاری	دمای ترانس را کنترل کرده و از آسیب دیدن سیم پیچ ها جلوگیری می کند.
تپ چنجر	برای تنظیم ولتاژ خروجی و کنترل نوسانات شبکه مورد استفاده قرار می گیرد.
مخزن اصلی	تمامی اجزای داخلی ترانس درون این محفظه فلزی قرار می گیرند و در برابر شرایط محیطی محافظت می شوند.

هر یک از اجزای ترانسفورماتور سه فاز وظیفه مشخصی در فرآیند انتقال و تنظیم انرژی الکتریکی بر عهده دارند و عملکرد صحیح آن ها تاثیر مستقیمی بر راندمان، پایداری ولتاژ و طول عمر تجهیزات صنعتی دارد. انتخاب متریال مناسب، طراحی دقیق هسته و سیم پیچ ها و استفاده از سیستم خنک کاری استاندارد، باعث می شود ترانس در شرایط کاری سنگین نیز عملکرد قابل اطمینانی داشته باشد. این موضوع در صنایع فولاد اهمیت بیشتری پیدا می کند؛ زیرا تجهیزات تولیدی به برق پایدار و توان بالا نیاز دارند.

حال که دریافتیم ترانس برق سه فاز چیست، در ادامه با انواع آن در صنعت فولاد و کاربرد هر کدام در بخش های مختلف تولید و انتقال انرژی آشنا می شویم.

انواع ترانسفورماتور سه فاز در صنایع فولاد

در صنایع فولاد، تجهیزات الکتریکی باید توان تامین انرژی برای ماشین آلات سنگین، کوره های ذوب و خطوط نورد را داشته باشند. به همین دلیل از انواع مختلف ترانسفورماتور سه فاز با ظرفیت ها و کاربردهای متفاوت استفاده می شود. انتخاب نوع مناسب ترانس به عواملی مانند میزان مصرف انرژی، سطح ولتاژ، شرایط کاری و توان ترانسفورماتور مورد نیاز بستگی دارد. هر یک از این ترانس ها برای بخشی خاص از فرآیند تولید فولاد طراحی شده اند تا انتقال انرژی با کمترین افت و بیشترین راندمان انجام شود.

انواع ترانسفورماتور سه فاز در صنایع فولاد عبارت اند از:

نوع ترانسفورماتور	کاربرد در صنایع فولاد	ویژگی اصلی	محدوده توان ترانسفورماتور
ترانسفورماتور کوره	تامین برق کوره های قوس الکتریکی و ذوب	تحمل جریان بسیار بالا و شوک حرارتی	بسیار بالا
ترانسفورماتور کاهنده	کاهش ولتاژ برای تجهیزات و خطوط تولید	تامین ولتاژ ایمن و پایدار	متوسط تا بالا
ترانسفورماتور افزاینده	افزایش ولتاژ برای انتقال انرژی	کاهش تلفات در انتقال برق	بالا
ترانسفورماتور قدرت	انتقال انرژی بین بخش های اصلی کارخانه	راندمان بالا و عملکرد مداوم	بسیار بالا
ترانسفورماتور توزیع	توزیع برق در واحدهای مختلف کارخانه	پایداری ولتاژ و مصرف بهینه	متوسط
ترانسفورماتور ایزوله	جداسازی الکتریکی تجهیزات حساس	افزایش ایمنی و کاهش نویز	پایین تا متوسط
ترانسفورماتور یکسو کننده	تامین برق DC برای برخی تجهیزات صنعتی	تبدیل جریان AC به DC	متوسط تا بالا
ترانسفورماتور خشک	استفاده در محیط های داخلی و حساس	ایمنی بالا و عدم نیاز به روغن	متوسط
ترانسفورماتور روغنی	استفاده در شرایط کاری سنگین	خنک کاری قوی و تحمل بار بالا	بالا
ترانسفورماتور خطوط نورد	تامین انرژی موتورهای نورد و تجهیزات مکانیکی	پایداری در بارهای متغیر	بالا

هر یک از این ترانسفورماتورها با توجه به نوع کاربرد، ظرفیت کاری و شرایط بهره برداری در بخش مشخصی از صنایع فولاد مورد استفاده قرار می گیرند. انتخاب صحیح نوع ترانس و تعیین دقیق توان ترانسفورماتور اهمیت زیادی در کاهش تلفات انرژی، افزایش راندمان خطوط تولید و جلوگیری از نوسانات برق دارد. به همین دلیل در کارخانه های فولادسازی، طراحی سیستم برق رسانی بر اساس نیاز واقعی تجهیزات و شرایط عملیاتی انجام می شود تا عملکرد پایدار و ایمن مجموعه تضمین شود.

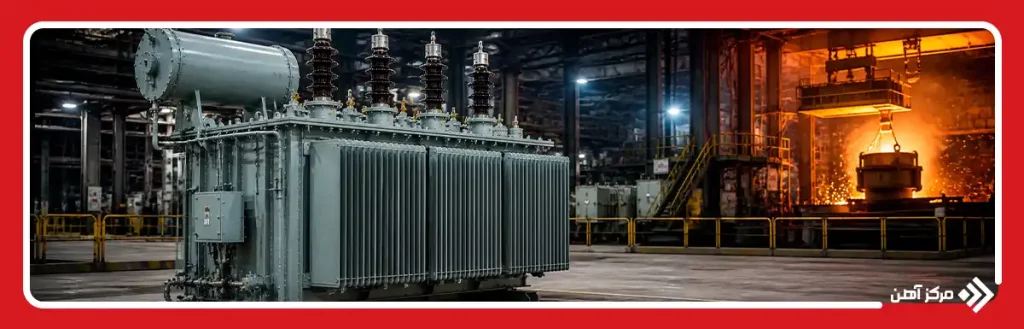

نقش ترانسفورماتور سه فاز در صنایع فولاد

ترانسفورماتور سه فاز یکی از حیاتی ترین تجهیزات در زیرساخت برق صنایع فولاد است و وظیفه تامین، تنظیم و انتقال انرژی الکتریکی برای بخش های مختلف کارخانه را بر عهده دارد. در واحدهای فولادسازی، حجم مصرف برق بسیار بالا است و تجهیزات سنگینی مانند کوره های ذوب، خطوط نورد و موتورهای صنعتی به جریان پایدار و توان بالا نیاز دارند. به همین دلیل استفاده از ترانسفورماتورهای قدرتمند و استاندارد، تاثیر مستقیمی بر کیفیت تولید، راندمان خطوط و کاهش مصرف انرژی دارد.

مهم ترین نقش های ترانسفورماتور سه فاز در صنایع فولاد عبارت اند از:

تامین برق کوره های ذوب و قوس الکتریکی
کوره های فولادسازی برای ذوب فلزات به جریان بسیار بالا و ولتاژ کنترل شده نیاز دارند. ترانسفورماتورهای کوره این انرژی را تامین کرده و پایداری برق مورد نیاز فرآیند ذوب را حفظ می کنند.

تغذیه خطوط نورد فولاد
تجهیزات نورد شامل موتورهای سنگین و سیستم های مکانیکی پرمصرف هستند. ترانسفورماتور سه فاز با تامین برق پایدار، باعث عملکرد یکنواخت خطوط نورد و کاهش نوسانات ولتاژ می شود.

کاهش تلفات انرژی در کارخانه
استفاده از ترانسفورماتورهای استاندارد و بهینه باعث کاهش تلفات الکتریکی و افزایش راندمان انتقال انرژی در مجموعه های فولادی می شود.

تنظیم و کنترل ولتاژ تجهیزات صنعتی
بسیاری از دستگاه های صنعتی به سطح ولتاژ مشخصی نیاز دارند. ترانسفورماتورها با افزایش یا کاهش ولتاژ، شرایط مناسب برای عملکرد تجهیزات را فراهم می کنند.

افزایش پایداری شبکه برق کارخانه
نوسانات برق می تواند باعث آسیب به تجهیزات حساس و توقف خطوط تولید شود. ترانسفورماتور سه فاز نقش مهمی در حفظ پایداری و تعادل شبکه برق داخلی کارخانه دارد.

کاهش استهلاک تجهیزات صنعتی
تامین برق یکنواخت و جلوگیری از افت ولتاژ باعث می شود موتورهای صنعتی، سیستم های کنترل و ماشین آلات با فشار کمتری کار کنند و عمر مفید آن ها افزایش یابد.

تامین انرژی تجهیزات جانبی و تاسیسات کارخانه
علاوه بر خطوط اصلی تولید، بخش هایی مانند سیستم های تهویه، پمپ ها، جرثقیل ها و تجهیزات روشنایی صنعتی نیز از طریق ترانسفورماتور سه فاز تغذیه می شوند.

افزایش ایمنی سیستم برق رسانی
ترانسفورماتورهای صنعتی با کنترل جریان و ولتاژ، از بروز اضافه بار، اتصال کوتاه و آسیب به تجهیزات جلوگیری کرده و ایمنی شبکه برق کارخانه را افزایش می دهند.

امکان توسعه ظرفیت تولید در آینده
انتخاب صحیح ترانسفورماتور باعث می شود کارخانه در صورت افزایش ظرفیت تولید یا اضافه شدن تجهیزات جدید، با محدودیت تامین برق مواجه نشود.

محاسبات ترانسفورماتور سه فاز

محاسبات ترانسفورماتور سه فاز برای تعیین ظرفیت، جریان، ولتاژ، تعداد دور سیم پیچ ها، سطح مقطع هادی و میزان تلفات انجام می شود. در اولین مرحله باید توان مورد نیاز تجهیزات مشخص شود؛ زیرا ظرفیت ترانس بر اساس مجموع بارهای الکتریکی، ضریب توان، ضریب همزمانی مصرف و شرایط کاری انتخاب می شود. در صنایع فولاد این محاسبات اهمیت بیشتری دارد، چون تجهیزاتی مانند کوره، موتورهای نورد و سیستم های تهویه صنعتی معمولا جریان راه اندازی بالا و بار متغیر دارند. اگر توان ترانس کمتر از نیاز واقعی انتخاب شود، افت ولتاژ، داغ شدن سیم پیچ ها و کاهش عمر دستگاه رخ می دهد.

یکی از بخش های مهم در این محاسبات، بررسی سیم پیچ ها است. برای درک بهتر این موضوع باید بدانیم سیم‌ پیچی چیست؛ سیم پیچی در ترانسفورماتور به مجموعه ای از دورهای منظم سیم مسی یا آلومینیومی گفته می شود که روی هسته قرار می گیرد و وظیفه ایجاد میدان مغناطیسی و انتقال انرژی بین مدار اولیه و ثانویه را بر عهده دارد. تعداد دور سیم پیچ ها، قطر هادی، نوع عایق و نحوه قرارگیری آن ها با توجه به ولتاژ ورودی، ولتاژ خروجی، جریان نامی و کلاس حرارتی ترانس محاسبه می شود.

برای محاسبه جریان در ترانس سه فاز، معمولا از رابطه بین توان، ولتاژ و ضریب توان استفاده می شود. هرچه توان ترانسفورماتور بیشتر باشد، جریان عبوری از سیم پیچ ها نیز افزایش پیدا می کند و در نتیجه به هادی با سطح مقطع بزرگ تر نیاز است. به همین دلیل سوال «ترانس برق سه فاز چند کیلو مس دارد» پاسخ ثابتی ندارد و به ظرفیت ترانس، ولتاژ کاری، طراحی هسته، جنس هادی، نوع خنک کاری و استاندارد ساخت بستگی دارد. در ترانس های کوچک مقدار مس محدودتر است، اما در ترانسفورماتورهای صنعتی و کوره ای، وزن مس می تواند به شکل قابل توجهی افزایش یابد.

در نهایت، محاسبات ترانسفورماتور سه فاز فقط به ظرفیت و سیم پیچ محدود نمی شود، بلکه تلفات آهنی، تلفات مسی، راندمان، افت ولتاژ، جریان اتصال کوتاه و شرایط خنک کاری نیز باید بررسی شوند. این محاسبات کمک می کنند ترانس متناسب با شرایط واقعی کارخانه انتخاب شود و در زمان بهره برداری دچار اضافه بار، افزایش دما یا ناپایداری ولتاژ نشود. در صنایع فولاد، انجام دقیق این محاسبات باعث افزایش ایمنی، کاهش مصرف انرژی و پایداری بهتر خطوط تولید می شود.

عوامل موثر بر انتخاب ترانس برق سه فاز در صنعت فولاد

انتخاب ترانس برق سه فاز در صنایع فولاد باید بر اساس شرایط واقعی خطوط تولید، میزان مصرف انرژی و نوع تجهیزات صنعتی انجام شود. در کارخانه های فولادسازی، ترانسفورماتورها معمولا تحت بار سنگین و به صورت مداوم فعالیت می کنند؛ به همین دلیل انتخاب نادرست می تواند باعث افزایش تلفات انرژی، افت ولتاژ، داغ شدن تجهیزات و کاهش راندمان تولید شود. بررسی دقیق مشخصات فنی و شرایط بهره برداری، نقش مهمی در انتخاب مناسب ترین ترانس برای هر بخش از کارخانه دارد.

عوامل موثر بر انتخاب ترانس برق سه فاز عبارت اند از:

• میزان توان و ظرفیت مورد نیاز خطوط تولید
• سطح ولتاژ ورودی و خروجی مورد نیاز تجهیزات
• نوع کاربرد ترانس در بخش های مختلف کارخانه
• شرایط کاری و میزان بار مداوم یا لحظه ای
• راندمان و میزان تلفات انرژی ترانسفورماتور
• نوع سیستم خنک کاری و شرایط دفع حرارت
• کیفیت سیم پیچ ها و متریال هسته مغناطیسی
• مقاومت در برابر نوسانات ولتاژ و جریان
• شرایط محیطی مانند دما، رطوبت و گرد و غبار
• هزینه تعمیرات، نگهداری و طول عمر تجهیز
• ابعاد، وزن و فضای نصب ترانس
• رعایت استانداردهای ایمنی و صنعتی
• نوع عایق بندی و کلاس حرارتی تجهیزات
• امکان توسعه ظرفیت در آینده کارخانه
• هزینه اولیه خرید و مصرف انرژی در بلندمدت

ترانسفورماتور سه فاز یکی از مهم ترین تجهیزات تامین و انتقال انرژی در صنایع فولاد است که نقش اساسی در پایداری خطوط تولید، کاهش تلفات انرژی و عملکرد صحیح ماشین آلات صنعتی دارد. این تجهیزات با استفاده از ساختار مهندسی شده، سیم پیچ های قدرتمند و سیستم های خنک کاری مناسب، توان مورد نیاز بخش هایی مانند کوره های ذوب، خطوط نورد و تجهیزات انتقال را تامین می کنند. انتخاب صحیح نوع ترانس، انجام دقیق محاسبات فنی و توجه به شرایط کاری کارخانه، تاثیر مستقیمی بر راندمان و طول عمر تجهیزات دارد.

در صنایع فولاد که مصرف انرژی بسیار بالا است، استفاده از ترانس برق سه فاز استاندارد و متناسب با نیاز مجموعه می تواند علاوه بر افزایش بهره وری، هزینه های تعمیرات و مصرف برق را نیز کاهش دهد. به همین دلیل شناخت انواع ترانسفورماتورها، اجزای داخلی و عوامل موثر در انتخاب آن ها، برای مهندسان و فعالان این صنعت اهمیت زیادی دارد.
