ترانسفورماتور قدرت چیست و چه انواعی دارد؟

ترانسفورماتور قدرت یکی از مهم ترین تجهیزات در سیستم های تولید، انتقال و توزیع انرژی الکتریکی است که نقش کلیدی در جابجایی انرژی در مقیاس های بزرگ ایفا می کند. این دستگاه در نیروگاه ها، صنایع سنگین و شبکه های انتقال برق استفاده می شود و وظیفه اصلی آن تغییر سطح ولتاژ برای بهینه سازی انتقال انرژی، کاهش تلفات و افزایش راندمان کلی سیستم است. در بسیاری از پروژه های صنعتی، هزینه ساخت و تجهیزات وابسته به عواملی مانند قیمت آهن نیز می تواند بر طراحی، استحکام سازه ای و اجرای این نوع ترانسفورماتورها تاثیرگذار باشد، زیرا بدنه و بخش های ساختاری آن از مواد فلزی با کیفیت ساخته می شوند.

برای درک بهتر اینکه ترانسفورماتور چیست و چه تفاوتی با سایر انواع دارد، بهتر است ابتدا عکس ترانسفورماتور قدرت را مشاهده کنید تا بهتر متوجه توضیحات بشوید. ترانسفورماتور قدرت به طور خاص برای کار در توان بالا طراحی شده است. این دستگاه معمولا در سطوح ولتاژ بالا کار می کند و می تواند انرژی را با کمترین تلفات از یک نقطه به نقطه دیگر منتقل کند. در این مقاله مرکزآهن، تعریف ترانسفورماتور قدرت، اجزای ترانسفورماتور قدرت، انواع ترانسفورماتورهای قدرت، نحوه عملکرد، کاربردها، مشخصات ترانسفورماتور قدرت و نقش آن در صنایع فولاد به صورت کامل بررسی می شود تا دید دقیق تر، کاربردی تر و فنی تری نسبت به این تجهیز مهم صنعتی به دست آورید.

ترانسفورماتور قدرت چیست؟

ترانسفورماتور قدرت دستگاهی الکتریکی است که برای انتقال انرژی در توان های بالا و تغییر سطح ولتاژ در شبکه های برق طراحی شده است. در منابع تخصصی ترانسفورماتور قدرت به انگلیسی با نام Power Transformer شناخته می شود. این تجهیز در نیروگاه ها، پست های انتقال و صنایع بزرگ به کار می رود و اگر بخواهید بدانید وظیفه ترانسفورماتور قدرت چیست؟ باید بدانید که وظیفه اصلی آن، تبدیل ولتاژ برای کاهش تلفات و افزایش راندمان انتقال انرژی است. در این فرآیند، انرژی الکتریکی بدون تماس مستقیم بین مدارها و از طریق القای الکترومغناطیسی منتقل می شود. در بسیاری از کاربردهای صنعتی، به ویژه در تجهیزاتی مانند ترانسفورماتور کوره، اهمیت این نوع ترانسفورماتور بیشتر مشخص می شود، زیرا این تجهیزات نیاز به توان بالا و ولتاژ کنترل شده دارند.

ترانسفورماتور قدرت معمولا در شرایط کاری سنگین طراحی می شود و باید بتواند به صورت مداوم و پایدار کار کند. به همین دلیل، در بسیاری از سیستم های صنعتی از ترانسفورماتور سه فاز استفاده می شود تا توزیع بار به صورت یکنواخت انجام شود و عملکرد سیستم بهینه شود. این ویژگی باعث می شود که در شبکه های بزرگ، انتقال انرژی با پایداری بیشتری انجام گیرد.

از نظر ساختاری، این دستگاه شامل هسته مغناطیسی، سیم پیچ ها و سیستم های عایق و خنک کاری است که همگی در کنار هم برای عملکرد صحیح دستگاه ضروری هستند. همچنین، طراحی دقیق این اجزا باعث می شود که ترانسفورماتور بتواند در شرایط مختلف کاری، راندمان بالایی داشته باشد.

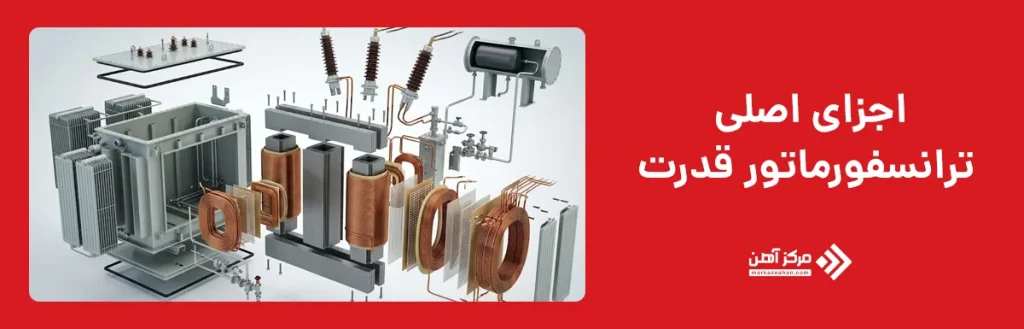

اجزای اصلی ترانسفورماتور قدرت

اجزای ترانسفورماتور قدرت شامل بخش هایی است که به صورت هماهنگ با یکدیگر کار می کنند تا فرآیند انتقال و تبدیل انرژی با بیشترین راندمان انجام شود. شناخت دقیق اجزای ترانسفورماتور قدرت کمک می کند تا درک بهتری از عملکرد این دستگاه داشته باشیم و در انتخاب، نگهداری و بهره برداری از آن تصمیمات دقیق تری بگیریم. در بسیاری از سیستم های صنعتی، این اجزا باید بتوانند در شرایط کاری سخت، دماهای بالا و بارهای سنگین عملکرد پایدار داشته باشند. به همین دلیل حفاظت ترانسفورماتور قدرت یکی از مهم ترین موضوعات در بهره برداری از این تجهیزات است؛ زیرا هرگونه خطا یا خرابی می تواند باعث اختلال گسترده در سیستم شود.

در برخی کاربردها، به ویژه در سیستم هایی که از ترانسفورماتور افزاینده استفاده می شود، کیفیت و دقت ساخت این اجزا اهمیت بیشتری پیدا می کند. زیرا در این شرایط، افزایش ولتاژ و انتقال توان بالا باعث می شود که کوچک ترین نقص در اجزا تاثیر مستقیم بر عملکرد کل سیستم داشته باشد. به همین دلیل، در ساخت ترانسفورماتور قدرت از مواد با کیفیت و طراحی دقیق استفاده می شود تا تلفات انرژی کاهش یابد و طول عمر دستگاه افزایش پیدا کند.

به طور کلی، اجزای اصلی شامل هسته، سیم پیچ ها، عایق ها، تانک روغن و سیستم خنک کاری است که هرکدام نقش مهمی در عملکرد دارند. در ادامه، این اجزا را به صورت جداگانه بررسی می کنیم.

هسته آهنی

هسته آهنی یکی از مهم ترین اجزای ترانسفورماتور قدرت است که وظیفه انتقال شار مغناطیسی بین سیم پیچ ها را بر عهده دارد. این بخش معمولا از ورق های فولادی سیلیکونی ساخته می شود که به صورت لایه ای روی هم قرار گرفته اند. این ساختار باعث کاهش تلفات ناشی از جریان های گردابی می شود و راندمان دستگاه را افزایش می دهد.

در عملکرد ترانسفورماتور، میدان مغناطیسی ایجاد شده در سیم پیچ اولیه از طریق هسته به سیم پیچ ثانویه منتقل می شود. بنابراین، کیفیت هسته تاثیر مستقیمی بر عملکرد دستگاه دارد. اگر هسته به درستی طراحی نشود، تلفات افزایش پیدا می کند و کارایی سیستم کاهش می یابد.

همچنین، نوع طراحی هسته می تواند متفاوت باشد. برای مثال، هسته های ستونی و حلقوی هرکدام ویژگی های خاص خود را دارند و در کاربردهای مختلف استفاده می شوند. انتخاب نوع مناسب هسته به نوع کاربرد و شرایط کاری بستگی دارد. در مجموع، هسته آهنی به عنوان مسیر اصلی عبور میدان مغناطیسی، نقش بسیار مهمی در عملکرد ترانسفورماتور قدرت دارد.

سیم پیچ ها

سیم پیچ ها یکی از مهم ترین اجزای ترانسفورماتور قدرت هستند که وظیفه انتقال انرژی الکتریکی را بر عهده دارند. این سیم پیچ ها معمولا از جنس مس یا آلومینیوم ساخته می شوند و به صورت دقیق و مهندسی شده روی هسته قرار می گیرند. در ترانسفورماتور قدرت، دو نوع سیم پیچ اصلی وجود دارد: سیم پیچ اولیه و سیم پیچ ثانویه. سیم پیچ اولیه به منبع برق متصل است و سیم پیچ ثانویه ولتاژ خروجی را تامین می کند.

تعداد دور سیم پیچ ها تاثیر مستقیم بر میزان تغییر ولتاژ دارد. اگر تعداد دور سیم پیچ ثانویه بیشتر باشد، ولتاژ افزایش پیدا می کند و اگر کمتر باشد، ولتاژ کاهش می یابد. این اصل پایه در عملکرد انواع ترانسفورماتور قدرت است. به همین دلیل، طراحی دقیق سیم پیچ ها اهمیت بسیار زیادی دارد و کوچک ترین خطا می تواند باعث کاهش راندمان شود.

همچنین، کیفیت عایق بندی بین دورهای سیم پیچ بسیار مهم است. زیرا در صورت ایجاد اتصال کوتاه، ممکن است کل دستگاه آسیب ببیند. در ترانسفورماتورهای قدرت، سیم پیچ ها به گونه ای طراحی می شوند که در برابر دما و فشار بالا مقاومت داشته باشند. در نهایت، می توان گفت که سیم پیچ ها قلب اصلی ترانسفورماتور هستند و نقش تعیین کننده ای در عملکرد آن دارند.

عایق ها

عایق ها در ترانسفورماتور قدرت وظیفه بسیار مهمی در جلوگیری از اتصال الکتریکی ناخواسته بین اجزا دارند. این بخش باعث می شود که جریان الکتریکی تنها در مسیر مشخص خود حرکت کند و از ایجاد خطا و آسیب به دستگاه جلوگیری شود. عایق ها معمولا از مواد خاصی ساخته می شوند که توانایی تحمل ولتاژ بالا و دمای زیاد را دارند.

در ترانسفورماتورهای قدرت، عایق بندی بین سیم پیچ ها، بین سیم پیچ و هسته و همچنین در نقاط اتصال اهمیت زیادی دارد. اگر عایق ها به درستی عمل نکنند، احتمال بروز اتصال کوتاه افزایش پیدا می کند و این موضوع می تواند باعث خرابی کامل دستگاه شود. به همین دلیل، در طراحی این تجهیزات از چندین لایه عایق استفاده می شود.

همچنین، نوع عایق به شرایط کاری بستگی دارد. در برخی موارد از کاغذهای عایق مخصوص و در برخی دیگر از روغن عایق استفاده می شود. این مواد علاوه بر جلوگیری از عبور جریان، به خنک کاری دستگاه نیز کمک می کنند. در مجموع، عایق ها یکی از عوامل اصلی در افزایش ایمنی و طول عمر ترانسفورماتور قدرت هستند.

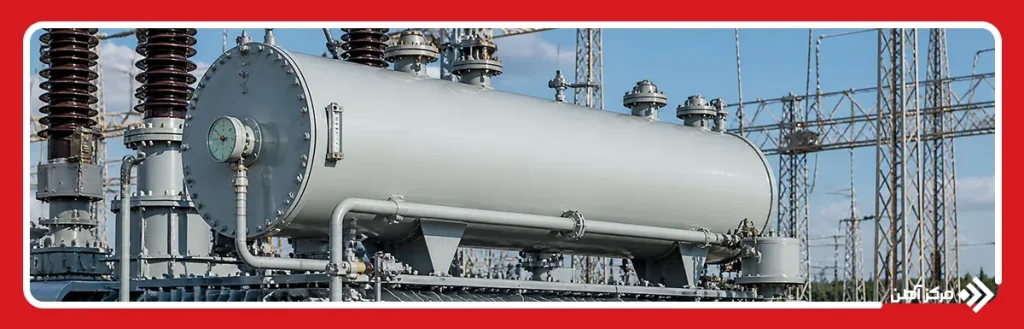

تانک روغن

تانک روغن یکی از اجزای مهم در ساختار ترانسفورماتور قدرت است که وظیفه نگهداری روغن عایق و خنک کننده را بر عهده دارد. این تانک معمولا از فلز مقاوم ساخته می شود و تمام اجزای داخلی ترانسفورماتور درون آن قرار می گیرند. روغن موجود در این تانک نقش مهمی در انتقال حرارت و کاهش دمای دستگاه دارد.

در فرآیند کار ترانسفورماتور، مقدار قابل توجهی گرما تولید می شود. اگر این گرما به درستی کنترل نشود، می تواند باعث آسیب به سیم پیچ ها و سایر اجزا شود. روغن عایق با جذب این گرما و انتقال آن به دیواره های تانک، به خنک شدن دستگاه کمک می کند.

همچنین، این روغن خاصیت عایق الکتریکی نیز دارد و از ایجاد اتصال بین اجزا جلوگیری می کند. به همین دلیل، کیفیت روغن و شرایط نگهداری آن اهمیت زیادی دارد. در بسیاری از موارد، تست ترانسفورماتور قدرت شامل بررسی کیفیت این روغن نیز می شود. در نهایت، تانک روغن به عنوان یک بخش محافظ و خنک کننده، نقش مهمی در عملکرد پایدار ترانسفورماتور ایفا می کند.

سیستم خنک کاری

سیستم خنک کاری در ترانسفورماتور قدرت وظیفه کنترل دمای دستگاه را بر عهده دارد و یکی از مهم ترین عوامل در حفظ عملکرد پایدار آن محسوب می شود. در حین کار، به دلیل عبور جریان و تلفات انرژی، گرما تولید می شود و اگر این گرما به درستی دفع نشود، می تواند باعث کاهش راندمان و حتی آسیب به دستگاه شود.

در ترانسفورماتورهای قدرت از روش های مختلفی برای خنک کاری استفاده می شود. یکی از رایج ترین روش ها، استفاده از روغن عایق است که علاوه بر عایق بودن، گرما را نیز منتقل می کند. در برخی مدل ها، از سیستم های خنک کاری با هوا یا فن نیز استفاده می شود تا فرآیند دفع حرارت سریع تر انجام شود.

انتخاب نوع سیستم خنک کاری به توان ترانسفورماتور و شرایط محیطی بستگی دارد. در محیط های صنعتی سنگین مانند صنایع فولاد، استفاده از سیستم های خنک کاری قوی تر ضروری است تا دستگاه بتواند در شرایط سخت نیز عملکرد مطلوبی داشته باشد. در مجموع، سیستم خنک کاری نقش حیاتی در افزایش طول عمر و حفظ کارایی ترانسفورماتور قدرت دارد.

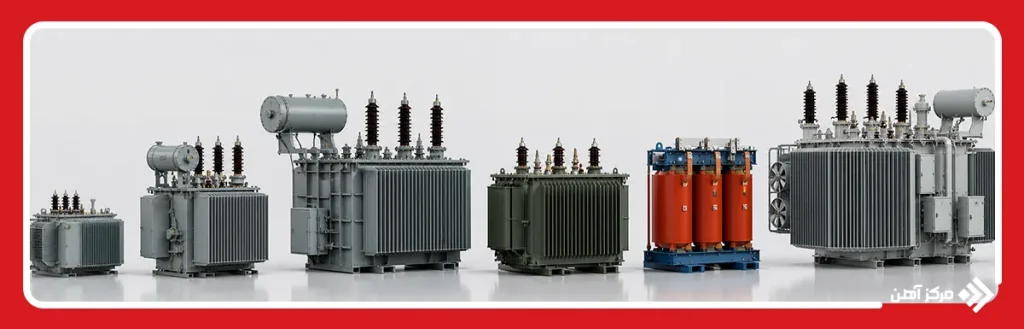

انواع ترانسفورماتور قدرت

انواع ترانسفورماتور قدرت بر اساس نوع عملکرد، نحوه تغییر ولتاژ و کاربرد در شبکه های برق به چند دسته اصلی تقسیم می شوند. شناخت این دسته بندی ها کمک می کند تا در شرایط مختلف صنعتی، بهترین گزینه انتخاب شود. در واقع، هر نوع ترانسفورماتور قدرت برای یک کاربرد خاص طراحی شده و استفاده صحیح از آن می تواند تاثیر مستقیمی بر راندمان، ایمنی و هزینه های عملیاتی داشته باشد.

در سیستم های برق صنعتی، این ترانسفورماتورها وظیفه دارند ولتاژ را متناسب با نیاز تغییر دهند. برخی برای افزایش ولتاژ طراحی شده اند و برخی دیگر برای کاهش آن. همچنین، در برخی کاربردها نیاز به اتصال بین شبکه های مختلف وجود دارد که از مدل های خاصی استفاده می شود. این تنوع باعث شده که انواع ترانسفورماتور قدرت در صنایع مختلف، به ویژه در فولادسازی، کاربرد گسترده ای داشته باشند.

یکی از مهم ترین انواع، ترانسفورماتور افزاینده است که برای افزایش ولتاژ در خطوط انتقال استفاده می شود. این نوع ترانسفورماتور نقش مهمی در کاهش تلفات انرژی و بهینه سازی انتقال برق دارد و در بخش های ابتدایی شبکه بسیار کاربردی است.

در ادامه، مهم ترین انواع این ترانسفورماتورها را به صورت دقیق بررسی می کنیم.

ترانسفورماتور افزاینده

ترانسفورماتور افزاینده برای افزایش سطح ولتاژ در سیستم های برق طراحی شده و معمولا در ابتدای شبکه های انتقال و خروجی نیروگاه ها مورد استفاده قرار می گیرد. در این نوع ترانسفورماتور، ولتاژ افزایش پیدا می کند و در مقابل، جریان کاهش می یابد. این ویژگی باعث می شود که انرژی الکتریکی بتواند در مسافت های طولانی با تلفات کمتر منتقل شود. در واقع، کاهش جریان باعث کاهش تلفات حرارتی در کابل ها و خطوط انتقال می شود و راندمان کلی سیستم را افزایش می دهد.

در صنایع فولاد نیز، استفاده از ترانسفورماتور افزاینده نقش مهمی در تامین انرژی پایدار دارد. این دستگاه کمک می کند تا برق با کیفیت و ولتاژ مناسب به بخش های مختلف کارخانه منتقل شود. همچنین، در فرآیندهایی که نیاز به توان بالا وجود دارد، این نوع ترانسفورماتور باعث می شود که انتقال انرژی بدون افت کیفیت انجام شود.

از طرف دیگر، طراحی این ترانسفورماتورها به گونه ای است که بتوانند در شرایط کاری سخت، دماهای بالا و بارهای سنگین عملکرد پایداری داشته باشند. به همین دلیل، در بسیاری از صنایع بزرگ، این نوع ترانسفورماتور به عنوان یک بخش حیاتی از سیستم برق شناخته می شود.

ترانسفورماتور کاهنده

ترانسفورماتور کاهنده برای کاهش سطح ولتاژ به مقدار مناسب برای مصرف کننده طراحی شده است و معمولا در انتهای شبکه های انتقال یا در نزدیکی تجهیزات مصرفی استفاده می شود. در این نوع ترانسفورماتور، ولتاژ بالا که برای انتقال استفاده شده، به سطحی ایمن و قابل استفاده برای دستگاه ها تبدیل می شود. این فرآیند نقش مهمی در حفاظت از تجهیزات و افزایش ایمنی سیستم دارد.

در صنایع فولاد، بسیاری از دستگاه ها مانند موتورهای الکتریکی، سیستم های کنترلی و ماشین آلات تولید، نیاز به ولتاژ پایین تری دارند. ترانسفورماتور کاهنده این شرایط را فراهم می کند و باعث می شود تجهیزات بتوانند بدون آسیب و با راندمان بالا کار کنند. همچنین، تنظیم دقیق ولتاژ باعث می شود که عملکرد دستگاه ها یکنواخت تر شود و از نوسانات جلوگیری گردد.

علاوه بر این، استفاده از این نوع ترانسفورماتور باعث کاهش استهلاک تجهیزات و افزایش طول عمر آن ها می شود. زیرا کار کردن در ولتاژ مناسب، فشار کمتری به قطعات وارد می کند. در نتیجه، این نوع ترانسفورماتور یکی از اجزای ضروری در سیستم های صنعتی محسوب می شود.

ترانسفورماتور اتصال سیستم

ترانسفورماتور اتصال سیستم برای ایجاد ارتباط بین دو شبکه برق با مشخصات متفاوت طراحی شده است. این نوع ترانسفورماتور می تواند بین دو سیستم با ولتاژ یا شرایط کاری مختلف اتصال برقرار کند و امکان انتقال انرژی بین آن ها را فراهم سازد. این ویژگی باعث افزایش انعطاف پذیری شبکه های برق می شود.

در برخی کاربردهای صنعتی، به ویژه در کارخانه های بزرگ، ممکن است چندین منبع برق با مشخصات مختلف وجود داشته باشد. در چنین شرایطی، استفاده از ترانسفورماتور اتصال سیستم باعث می شود که این منابع بتوانند به صورت هماهنگ با یکدیگر کار کنند. این موضوع نقش مهمی در پایداری سیستم و جلوگیری از اختلال در عملکرد تجهیزات دارد.

همچنین، این نوع ترانسفورماتور می تواند به عنوان یک واسطه برای کنترل و تنظیم ولتاژ بین دو بخش مختلف عمل کند. این موضوع باعث می شود که انتقال انرژی با کیفیت بالاتری انجام شود و از بروز مشکلات فنی جلوگیری گردد.

در مجموع، ترانسفورماتور اتصال سیستم یکی از اجزای مهم در مدیریت شبکه های پیچیده برق محسوب می شود.

اتوترانسفورماتور

اتوترانسفورماتور نوعی از ترانسفورماتور قدرت است که از یک سیم پیچ مشترک برای ورودی و خروجی استفاده می کند. این طراحی باعث می شود که اندازه و وزن دستگاه کاهش پیدا کند و در عین حال، راندمان آن افزایش یابد. در این نوع ترانسفورماتور، بخشی از سیم پیچ بین ورودی و خروجی مشترک است و همین موضوع باعث کاهش مصرف مواد اولیه می شود.

یکی از مهم ترین مزایای اتوترانسفورماتور، هزینه کمتر نسبت به ترانسفورماتورهای معمولی است. همچنین، به دلیل ساختار ساده تر، تلفات انرژی در آن کمتر است و عملکرد بهتری در برخی کاربردها دارد. به همین دلیل، در برخی صنایع از این نوع ترانسفورماتور برای تنظیم ولتاژ استفاده می شود.

با این حال، این نوع ترانسفورماتور دارای محدودیت هایی نیز هست. به دلیل نبود عایق کامل بین ورودی و خروجی، ایمنی آن نسبت به سایر انواع کمتر است و در کاربردهای حساس باید با احتیاط استفاده شود. همچنین، در صورت بروز خطا، احتمال انتقال مستقیم جریان وجود دارد.

در مجموع، اتوترانسفورماتور گزینه ای مناسب برای کاربردهایی است که نیاز به کاهش هزینه و افزایش راندمان دارند، اما باید با توجه به شرایط استفاده انتخاب شود.

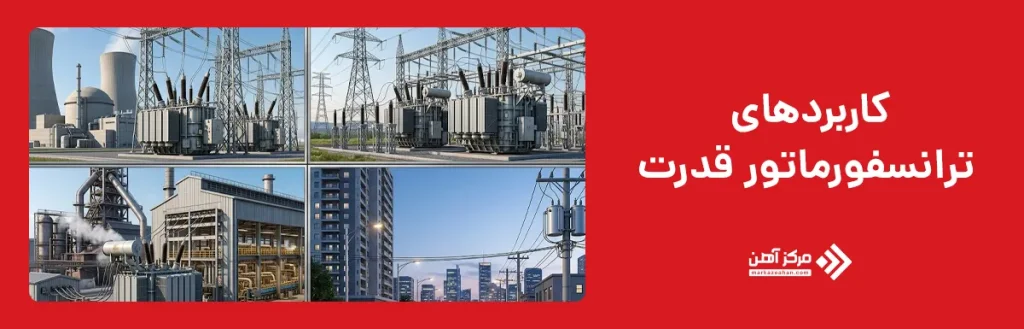

کاربردهای ترانسفورماتور قدرت

کاربردهای ترانسفورماتور قدرت بسیار گسترده است و تقریبا در تمام بخش های تولید، انتقال و مصرف انرژی الکتریکی نقش کلیدی دارد. این تجهیز به دلیل توانایی در تغییر سطح ولتاژ، یکی از اجزای اصلی در زیرساخت برق محسوب می شود. بدون استفاده از ترانسفورماتور قدرت، انتقال انرژی در مقیاس های بزرگ با تلفات بالا، افت ولتاژ و خطرات جدی همراه خواهد بود. به همین دلیل، در نیروگاه ها، صنایع فولاد، شبکه های انتقال برق و بسیاری از صنایع سنگین از این دستگاه به صورت گسترده استفاده می شود.

اگر به طور ساده بخواهید بدانید ترانسفورماتور قدرت چیست، این ترانسفورماتور به عنوان یک واسطه بین تولید و مصرف انرژی عمل می کند و وظیفه آن تنظیم و انتقال انرژی در شرایط بهینه است. این دستگاه کمک می کند تا انرژی الکتریکی با ولتاژ مناسب به هر بخش از سیستم برسد و تجهیزات بتوانند به صورت ایمن، پایدار و با راندمان بالا کار کنند. همچنین، استفاده از این تجهیز باعث کاهش تلفات انرژی در مسیر انتقال، افزایش طول عمر تجهیزات و بهبود عملکرد کلی سیستم های صنعتی می شود.

علاوه بر این، در بسیاری از کاربردهای پیشرفته، ترانسفورماتورهای قدرت در کنار سیستم های حفاظتی و کنترلی استفاده می شوند تا پایداری شبکه حفظ شود. این موضوع به ویژه در صنایع حساس مانند فولاد اهمیت زیادی دارد، زیرا هرگونه نوسان یا اختلال در تامین برق می تواند باعث توقف تولید و افزایش هزینه ها شود.

در مجموع، کاربرد ترانسفورماتور قدرت به گونه ای است که بدون آن، عملکرد صحیح شبکه های برق و بسیاری از صنایع بزرگ با مشکل مواجه خواهد شد و انتقال انرژی به صورت بهینه امکان پذیر نخواهد بود.

در ادامه، مهم ترین کاربردهای این دستگاه را در بخش های مختلف بررسی می کنیم.

نیروگاه ها

در نیروگاه ها، ترانسفورماتور قدرت نقش بسیار مهمی در انتقال انرژی تولید شده ایفا می کند. برق تولید شده در ژنراتورها معمولا دارای ولتاژ نسبتا پایین تری است و برای انتقال به فواصل طولانی، باید ولتاژ آن افزایش یابد. در اینجا، ترانسفورماتور قدرت به عنوان یک عنصر کلیدی وارد عمل می شود و ولتاژ را به سطح مناسب برای انتقال در خطوط فشار قوی می رساند.

این افزایش ولتاژ باعث کاهش جریان و در نتیجه کاهش تلفات انرژی در مسیر انتقال می شود. به همین دلیل، استفاده از ترانسفورماتور قدرت در نیروگاه ها کاملا ضروری است. بدون این دستگاه، انتقال انرژی به شبکه سراسری با راندمان پایین انجام خواهد شد.

همچنین، در برخی نیروگاه ها از چندین ترانسفورماتور برای مدیریت بهتر انرژی استفاده می شود. این موضوع باعث افزایش پایداری سیستم و کاهش احتمال اختلال در شبکه می شود. در مجموع، ترانسفورماتور قدرت یکی از اجزای حیاتی در فرآیند تولید و انتقال انرژی در نیروگاه ها محسوب می شود.

صنایع فولاد

در صنایع فولاد، ترانسفورماتور قدرت نقش بسیار مهمی در تامین انرژی تجهیزات مختلف دارد. فرآیندهای تولید فولاد مانند ذوب، نورد و شکل دهی نیاز به انرژی الکتریکی با مشخصات دقیق دارند. این دستگاه با تنظیم ولتاژ، شرایط لازم برای عملکرد صحیح این تجهیزات را فراهم می کند.

در این صنعت، مصرف انرژی بسیار بالا است و کوچک ترین اختلال در تامین برق می تواند باعث توقف خط تولید شود. ترانسفورماتور قدرت با ایجاد یک جریان پایدار و یکنواخت، از بروز چنین مشکلاتی جلوگیری می کند. همچنین، استفاده از این دستگاه باعث بهینه سازی مصرف انرژی در فولادسازی می شود و هزینه های عملیاتی را کاهش می دهد.

علاوه بر این، در بخش هایی مانند کوره های الکتریکی، این نوع ترانسفورماتور نقش مهمی در تامین ولتاژ مناسب دارد. این موضوع تاثیر مستقیمی بر کیفیت محصول نهایی دارد. در مجموع، ترانسفورماتور قدرت یکی از اجزای ضروری در صنعت فولاد است که بدون آن، فرآیند تولید به درستی انجام نمی شود.

شبکه های انتقال برق

در شبکه های انتقال برق، ترانسفورماتور قدرت نقش اساسی در انتقال انرژی از نیروگاه ها به مراکز مصرف دارد. این دستگاه با افزایش یا کاهش ولتاژ، شرایط لازم برای انتقال انرژی در مسافت های طولانی را فراهم می کند.

در این شبکه ها، ابتدا ولتاژ افزایش می یابد تا تلفات کاهش پیدا کند و سپس در نزدیکی مصرف کننده، ولتاژ کاهش داده می شود. این فرآیند بدون استفاده از ترانسفورماتور قدرت امکان پذیر نیست.

همچنین، این دستگاه باعث می شود که انرژی با کیفیت بالا و بدون نوسان به مصرف کننده برسد. این موضوع در عملکرد تجهیزات الکتریکی اهمیت زیادی دارد و از آسیب به آن ها جلوگیری می کند. در نهایت، ترانسفورماتور قدرت یکی از مهم ترین اجزا در ساختار شبکه های برق محسوب می شود.

صنایع سنگین

در صنایع سنگین مانند معدن، پتروشیمی و تولید فلزات، استفاده از ترانسفورماتور قدرت بسیار رایج است. این صنایع به دلیل مصرف بالای انرژی، نیاز به سیستم های برق قدرتمند و پایدار دارند.

ترانسفورماتور قدرت در این صنایع وظیفه تنظیم ولتاژ و تامین انرژی برای تجهیزات مختلف را بر عهده دارد. این موضوع باعث می شود که دستگاه ها بتوانند با راندمان بالا و بدون اختلال کار کنند.

همچنین، استفاده از این دستگاه باعث افزایش ایمنی و کاهش خطرات الکتریکی می شود. در محیط های صنعتی که شرایط کاری سخت است، این موضوع اهمیت بیشتری دارد. در مجموع، ترانسفورماتور قدرت نقش مهمی در عملکرد صحیح و پایدار صنایع سنگین ایفا می کند.

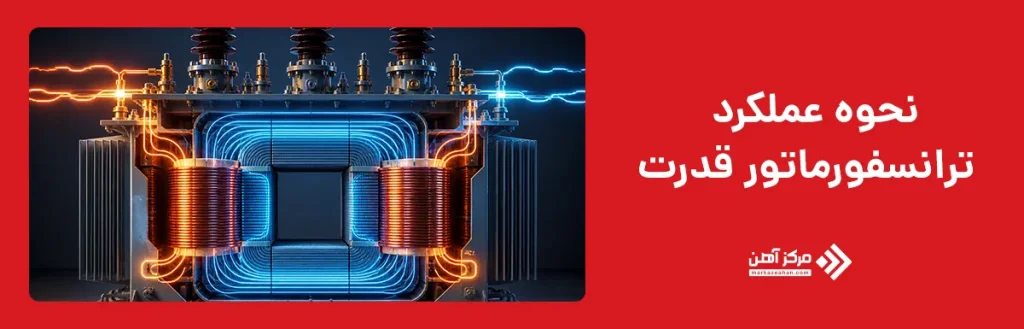

نحوه عملکرد ترانسفورماتور قدرت

نحوه عملکرد ترانسفورماتور قدرت بر اساس اصل القای الکترومغناطیسی است و به گونه ای طراحی شده که بتواند انرژی الکتریکی را بدون تماس مستقیم بین مدارها منتقل کند. زمانی که جریان متناوب وارد سیم پیچ اولیه می شود، یک میدان مغناطیسی متغیر در هسته ایجاد می گردد. این میدان مغناطیسی از طریق هسته به سیم پیچ ثانویه منتقل شده و در آنجا باعث القای ولتاژ می شود. این فرآیند پایه اصلی کار تمامی انواع ترانسفورماتور قدرت است و به همین دلیل، کیفیت طراحی هسته و سیم پیچ ها تاثیر مستقیمی بر عملکرد دستگاه دارد.

در ترانسفورماتور قدرت، نسبت تعداد دور سیم پیچ ها تعیین کننده میزان تغییر ولتاژ است. اگر تعداد دور سیم پیچ ثانویه بیشتر از اولیه باشد، ولتاژ افزایش پیدا می کند و اگر کمتر باشد، ولتاژ کاهش می یابد. این ویژگی باعث شده که این دستگاه بتواند در شرایط مختلف، ولتاژ را متناسب با نیاز سیستم تنظیم کند. همچنین، این فرآیند بدون تغییر فرکانس انجام می شود که یکی از ویژگی های مهم در عملکرد این تجهیزات است.

یکی از نکات مهم در عملکرد ترانسفورماتور قدرت، تعادل بین ولتاژ و جریان است. با افزایش ولتاژ، جریان کاهش پیدا می کند و بالعکس. این موضوع باعث می شود که انتقال انرژی در مسافت های طولانی با تلفات کمتر انجام شود. به همین دلیل، در شبکه های انتقال برق از این دستگاه به طور گسترده استفاده می شود.

همچنین، در عملکرد واقعی مقداری تلفات انرژی وجود دارد که به عواملی مانند جنس هسته، کیفیت سیم پیچ ها و شرایط کاری بستگی دارد. این تلفات معمولا به صورت گرما ظاهر می شوند و به همین دلیل، استفاده از سیستم های خنک کاری در ترانسفورماتور قدرت ضروری است. در بسیاری از موارد، تست ترانسفورماتور قدرت برای بررسی میزان این تلفات و عملکرد صحیح دستگاه انجام می شود.

نقش ترانسفورماتور قدرت در صنایع فولاد

ترانسفورماتور قدرت در صنایع فولاد یکی از مهم ترین اجزای زیرساخت برق محسوب می شود و نقش مستقیم در پایداری، کیفیت و بهره وری فرآیند تولید دارد. در کارخانه های فولاد، تجهیزات مختلفی مانند کوره ها، ماشین آلات نورد، سیستم های ریخته گری و تجهیزات کنترلی به برق با مشخصات دقیق نیاز دارند. ترانسفورماتور قدرت با تنظیم سطح ولتاژ و تامین انرژی پایدار، شرایط لازم برای عملکرد صحیح این تجهیزات را فراهم می کند.

در صنعت فولاد، مصرف انرژی بسیار بالا است و هرگونه نوسان یا اختلال در برق می تواند باعث توقف خط تولید و افزایش هزینه ها شود. به همین دلیل، استفاده از ترانسفورماتور قدرت باعث می شود که انرژی به صورت یکنواخت و بدون نوسان به بخش های مختلف منتقل شود. این موضوع نقش مهمی در افزایش کیفیت تولید و کاهش ضایعات دارد.

همچنین، این دستگاه به بهینه سازی مصرف انرژی در فولادسازی کمک می کند. با تنظیم ولتاژ و کاهش تلفات در مسیر انتقال، انرژی به شکل موثرتری مصرف می شود. این موضوع علاوه بر کاهش هزینه های انرژی، باعث افزایش راندمان کلی سیستم نیز می شود.

در برخی بخش های حساس مانند کوره های الکتریکی، تامین ولتاژ دقیق اهمیت زیادی دارد. ترانسفورماتور قدرت این وظیفه را بر عهده دارد و باعث می شود فرآیندهای تولید با دقت بالا انجام شوند. این موضوع تاثیر مستقیمی بر کیفیت محصول نهایی دارد.

در مجموع، نقش ترانسفورماتور قدرت در صنایع فولاد به گونه ای است که بدون آن، مدیریت انرژی و عملکرد پایدار تجهیزات امکان پذیر نخواهد بود.

مزایا و معایب استفاده از ترانسفورماتور قدرت

استفاده از ترانسفورماتور قدرت در سیستم های صنعتی مزایا و معایب خاص خود را دارد که بررسی آن ها برای انتخاب و بهره برداری صحیح بسیار مهم است. این دستگاه به دلیل توانایی در مدیریت انرژی در مقیاس بزرگ، یکی از مهم ترین تجهیزات در صنایع محسوب می شود.

از مهم ترین مزایا می توان به کاهش تلفات انرژی اشاره کرد. این دستگاه با تنظیم ولتاژ و جریان، باعث می شود انرژی با راندمان بالا منتقل شود. همچنین، افزایش پایداری سیستم یکی دیگر از مزایای آن است. ولتاژ یکنواخت باعث می شود تجهیزات بدون نوسان کار کنند و عملکرد بهتری داشته باشند.

از دیگر مزایا، افزایش طول عمر تجهیزات است. زمانی که ولتاژ به درستی تنظیم شود، فشار کمتری به دستگاه ها وارد می شود و استهلاک آن ها کاهش پیدا می کند. همچنین، استفاده از این دستگاه باعث افزایش ایمنی سیستم های الکتریکی می شود.

با این حال، ترانسفورماتور قدرت دارای معایبی نیز هست. یکی از مهم ترین آن ها هزینه اولیه بالا است. طراحی، ساخت و نصب این تجهیزات نیاز به سرمایه گذاری قابل توجهی دارد. همچنین، نگهداری و تعمیر آن ها نیازمند تخصص و هزینه است.

در صورت بروز خرابی، ممکن است بخش بزرگی از سیستم برق دچار اختلال شود و این موضوع می تواند تاثیر منفی بر تولید داشته باشد. به همین دلیل، استفاده از سیستم های حفاظتی در کنار این دستگاه ضروری است. در مجموع، مزایای ترانسفورماتور قدرت بیشتر از معایب آن است و به همین دلیل، استفاده از آن در صنایع بزرگ بسیار رایج است.

عوامل موثر در انتخاب ترانسفورماتور قدرت

انتخاب ترانسفورماتور قدرت یکی از مهم ترین مراحل در طراحی سیستم های برق صنعتی است و تاثیر مستقیمی بر عملکرد و هزینه های نهایی دارد. برای انتخاب صحیح، باید مجموعه ای از عوامل فنی و عملیاتی به دقت بررسی شوند.

اولین عامل مهم، توان و ظرفیت ترانسفورماتور است. این مقدار باید بر اساس نیاز واقعی سیستم تعیین شود. انتخاب نادرست ظرفیت می تواند باعث کاهش راندمان یا افزایش هزینه ها شود. همچنین، سطح ولتاژ ورودی و خروجی باید دقیقا مطابق با نیاز تجهیزات باشد.

شرایط محیطی نیز تاثیر زیادی در انتخاب دارد. عواملی مانند دما، رطوبت و میزان آلودگی محیط می توانند بر عملکرد دستگاه تاثیر بگذارند. در محیط های صنعتی سنگین مانند فولاد، استفاده از تجهیزات مقاوم و دارای سیستم خنک کاری مناسب ضروری است.

کیفیت ساخت و نوع مواد استفاده شده نیز اهمیت زیادی دارد. استفاده از هسته های با کیفیت و سیم پیچ های استاندارد باعث افزایش راندمان و طول عمر دستگاه می شود. همچنین، توجه به تست های ترانسفورماتور قدرت و بررسی مشخصات آن قبل از خرید بسیار مهم است.

در نهایت، خدمات پس از فروش و قابلیت تعمیر نیز از عوامل مهم در انتخاب محسوب می شوند. انتخاب یک ترانسفورماتور مناسب می تواند باعث بهبود عملکرد سیستم و کاهش هزینه های نگهداری در بلندمدت شود.

ترانسفورماتور قدرت یکی از مهم ترین تجهیزات در سیستم های برق صنعتی است که نقش اساسی در انتقال و تنظیم ولتاژ ایفا می کند. همان طور که در این مقاله مرکزآهن بررسی شد، این دستگاه با استفاده از القای الکترومغناطیسی، امکان انتقال انرژی با تلفات کمتر و راندمان بالاتر را فراهم می سازد. در صنایع مختلف به ویژه فولاد، استفاده از آن برای تامین انرژی پایدار و جلوگیری از نوسانات کاملا ضروری است.

همچنین، شناخت دقیق انواع ترانسفورماتورهای قدرت و اجزای آن ها و نحوه عملکرد آن کمک می کند تا انتخاب بهتری در پروژه های صنعتی انجام شود. این دستگاه با بهینه سازی مصرف انرژی، افزایش طول عمر تجهیزات و بهبود عملکرد سیستم، تاثیر مستقیمی بر کاهش هزینه ها دارد. در نهایت، انتخاب صحیح و نگهداری اصولی ترانسفورماتور قدرت می تواند نقش مهمی در افزایش بهره وری و پایداری سیستم های صنعتی داشته باشد.
