نصب سینی کابل یکی از مراحل حیاتی در اجرای تأسیسات برق صنعتی و ساختمانی است که نقش مهمی در نظم دهی، حفاظت و ایمنی کابل ها ایفا می کند. در واقع، سینی کابل مسیر مشخصی برای عبور کابل های برق و شبکه فراهم می کند و باعث می شود سیستم کابل کشی هم از نظر فنی و هم از نظر ظاهری استاندارد باشد. پیش از آغاز اجرا، شناخت نوع سینی، محیط نصب و ظرفیت کابل ها ضروری است، چرا که انتخاب اشتباه می تواند منجر به مشکلات فنی و افزایش هزینه های نگهداری شود. در این میان، آگاهی از قیمت آهن و دیگر مقاطع فلزی مانند نبشی و ناودانی که در ساخت ساپورت ها و نگهدارنده ها استفاده می شوند، برای برآورد هزینه پروژه اهمیت زیادی دارد.
درک دقیق نحوه نصب سینی کابل نیازمند رعایت اصول طراحی، فاصله ساپورت ها، شیوه مهار کابل ها و توجه به تهویه مناسب است. سینی های کابل در سه وضعیت اصلی یعنی زیر سقف، روی دیوار و بر روی زمین نصب می شوند و هر یک از این حالات روش ها و استانداردهای خاص خود را دارد. علاوه بر این، رعایت الزامات ارت، مقاومت مکانیکی و استانداردهای ایمنی از جمله مواردی هستند که کیفیت اجرای پروژه را تضمین می کنند. در این مقاله آموزشی، مراحل اجرای صحیح و اصول نصب سینی کابل را به صورت مرحله به مرحله بررسی می کنیم تا با یادگیری دقیق، از بروز خطاهای رایج جلوگیری کرده و نصب حرفه ای و ایمن تری داشته باشید.
برای اجرای صحیح و ایمن نصب سینی کابل، شناخت اجزای سازنده، ابزار مورد نیاز و رعایت اصول مهندسی ضروری است. سینی کابل به عنوان مسیر اصلی عبور کابل های برق و شبکه طراحی می شود تا از تماس مستقیم کابل ها با زمین یا دیوار جلوگیری کرده و ایمنی را افزایش دهد. در آغاز کار، باید مسیر عبور سینی مشخص شود. این مسیر باید کوتاه، مستقیم و با کمترین تغییر ارتفاع یا زاویه باشد تا کابل ها دچار فشار یا خمش نشوند. سپس با توجه به شرایط محیطی، جنس مناسب انتخاب می شود؛ معمولاً سینی های فلزی گالوانیزه برای فضاهای صنعتی و سینی های PVC برای محیط های مرطوب کاربرد دارند.
در مرحله بعدی، طراحی ساپورت ها اهمیت ویژه ای دارد. برای اجرای نگهدارنده های سینی از مقاطع فلزی مانند نبشی یا پروفیل استفاده می شود. اطلاع از قیمت نبشی پیش از شروع کار، به مجریان کمک می کند تا برآورد دقیقی از هزینه مصالح فلزی و ساخت ساپورت ها داشته باشند. ساپورت ها باید در فواصل منظم، معمولاً بین ۱٫۵ تا ۳ متر نصب شوند تا از خم شدگی یا لرزش سینی جلوگیری شود. همچنین توجه به تهویه در مسیر سینی، رعایت فاصله از منابع گرما و مسیرهای عبور لوله ها از نکات کلیدی محسوب می شود. اجرای صحیح اتصالات، کنترل ارت و اطمینان از پیوستگی الکتریکی نیز جزو اصول پایه در نحوه نصب سینی کابل است. رعایت این موارد موجب افزایش دوام، ایمنی و سهولت تعمیرات سیستم کابل کشی خواهد شد. در کنار این موارد، انتخاب و استفاده از لوازم نصب سینی کابل مانند پیچ و مهره های گالوانیزه، بست های مهار کابل، زانویی ها و رابط های استاندارد نیز اهمیت زیادی دارد، زیرا کیفیت این قطعات مستقیماً بر استحکام و ایمنی کل سیستم تأثیر می گذارد.

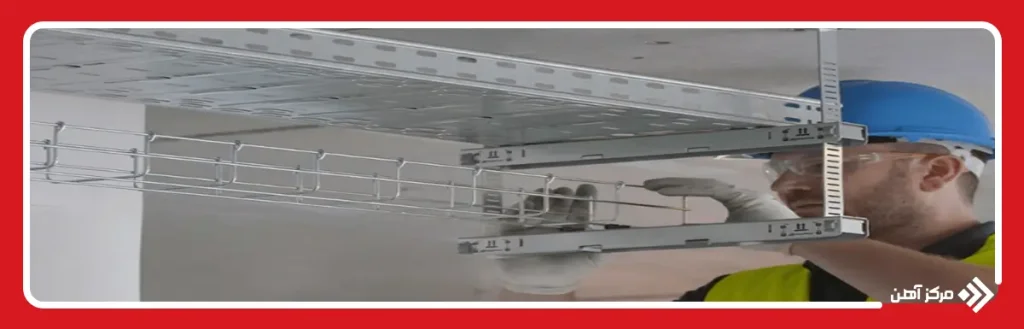

فرآیند نصب سینی کابل اگر چه ساده به نظر می رسد، اما در عمل نیاز به دقت، برنامه ریزی و رعایت اصول مهندسی دارد. پیش از هر چیز، محل عبور سینی باید به درستی طراحی شود تا با سایر تاسیسات مانند لوله کشی، تهویه و تجهیزات روشنایی تداخل نداشته باشد. انتخاب نوع سینی، جنس، عرض و ارتفاع آن بر اساس نوع کابل و محیط انجام می شود. در این میان، استفاده از مقاطع فلزی برای ساخت پایه ها و نگهدارنده ها ضروری است. به همین دلیل اطلاع از قیمت ناودانی در تخمین هزینه نهایی پروژه اهمیت ویژه ای دارد، زیرا ناودانی یکی از اجزای اصلی در ساخت ساپورت ها و براکت های نگهدارنده محسوب می شود.
مراحل اصلی نصب سینی کابل برق به صورت زیر است:
اجرای دقیق این مراحل، دوام و ایمنی سیستم را تضمین کرده و از هزینه های تعمیرات آینده جلوگیری می کند.

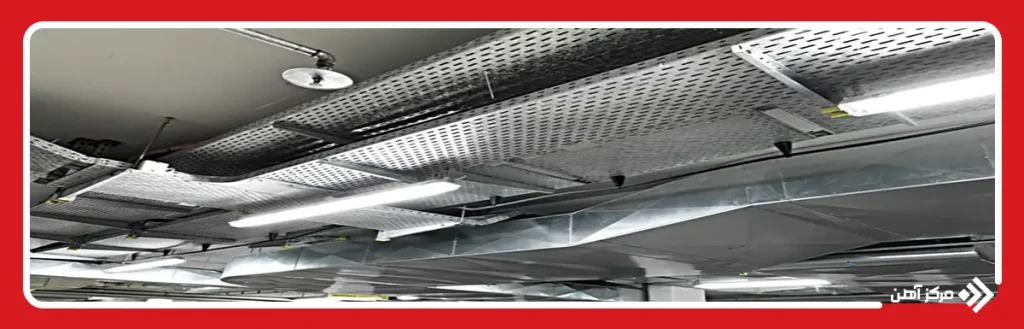

یکی از رایج ترین روش های اجرای نصب سینی کابل زیر سقف، استفاده از سیستم های آویز یا ساپورت دار برای هدایت کابل ها در مسیرهای هوایی است. این روش بیشتر در فضاهای صنعتی، کارخانه ها، سوله ها و پارکینگ ها کاربرد دارد، جایی که نصب بر روی دیوار یا کف امکان پذیر نیست. پیش از هر چیز، باید محل دقیق عبور سینی مشخص شود تا در مسیر لوله ها، کانال های تهویه یا نورپردازی قرار نگیرد. انتخاب نوع سینی در این روش بسیار مهم است؛ سینی های فلزی گالوانیزه گرم به دلیل مقاومت بالا در برابر رطوبت و دما، بیشترین استفاده را دارند.
برای اجرای اصولی نصب سینی کابل سقفی، ابتدا پایه های نگهدارنده یا میله های رزوه دار از سقف سازه ای آویزان می شوند. این پایه ها معمولاً به تیرآهن یا سقف بتنی با رول بولت های مقاوم متصل می شوند. پس از آن، سینی ها در مسیر تعیین شده قرار می گیرند و با اتصالات مخصوص به ساپورت ها متصل می شوند تا تراز کاملی داشته باشند. فاصله استاندارد بین ساپورت ها معمولاً بین ۱٫۵ تا ۲٫۵ متر است و بسته به وزن کابل ها و نوع سینی قابل تغییر است. رعایت این فاصله از خمش و لرزش جلوگیری می کند.
در طریقه نصب سینی کابل برق زیر سقف، توجه به تهویه حرارتی نیز ضروری است، زیرا جریان برق باعث گرم شدن کابل ها می شود. استفاده از سینی های نردبانی یا مش بندی شده تهویه را بهبود می بخشد. در نهایت، اتصال ارت برای سینی های فلزی نباید فراموش شود تا سیستم از خطرات الکتریکی محافظت گردد.
در بسیاری از پروژه های ساختمانی و صنعتی، اجرای نصب سینی کابل روی دیوار نسبت به حالت سقفی یا زمینی ترجیح داده می شود، زیرا هم از لحاظ دسترسی ساده تر است و هم فضای کف را اشغال نمی کند. این روش به ویژه در راهروهای فنی، تونل های تأسیساتی و موتورخانه ها کاربرد زیادی دارد. برای اجرای صحیح، ابتدا باید محل دقیق نصب روی دیوار با نقشه تاسیسات و خطوط لوله تطبیق داده شود تا از تداخل جلوگیری گردد. سپس نقاط نصب براکت ها یا قلاب های نگهدارنده مشخص و علامت گذاری می شود.
در روش نصب سینی کابل روی دیوار، نوع دیوار نقش مهمی دارد؛ اگر دیوار بتنی باشد از رول بولت و اگر دیوار فلزی یا سازه ای باشد از براکت جوشی یا پیچ متری استفاده می شود. فواصل بین ساپورت ها بسته به وزن کابل ها و عرض سینی، معمولاً بین ۱ تا ۲ متر در نظر گرفته می شود. نکته مهم در طریقه نصب سینی کابل روی دیوار، رعایت تراز افقی است تا هم زیبایی و هم عملکرد فنی حفظ شود.
در ادامه، اتصال سینی ها با بست و رابط های استاندارد انجام می شود و کابل ها با بست های نایلونی یا فلزی مهار می گردند. در محل هایی که مسیر از گوشه یا درگاه عبور می کند، استفاده از خم های ۹۰ درجه الزامی است. در آموزش نصب سینی کابل حرفه ای، توصیه می شود مسیر سینی از منابع گرما، بخار یا آب فاصله داشته باشد و امکان دسترسی برای بازرسی آینده فراهم گردد.

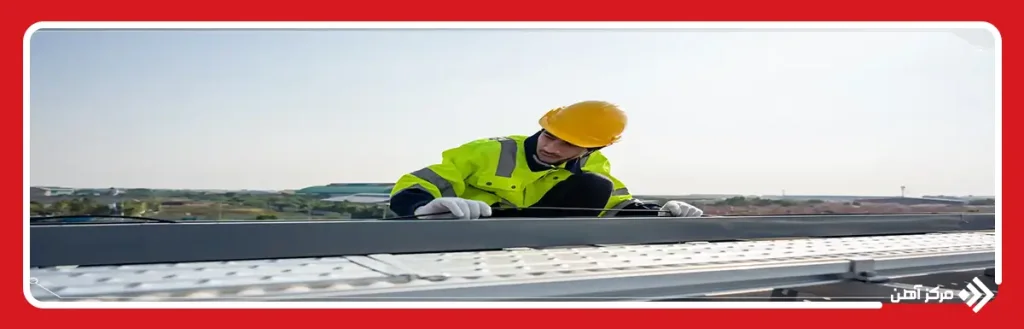

در پروژه هایی که کابل کشی در ارتفاع مناسب نیست یا مسیرهای طولانی روی کف سالن اجرا می شود، استفاده از نصب سینی کابل به زمین بهترین گزینه است. این روش معمولاً در کارخانه ها، مراکز داده، ایستگاه های برق و فضاهایی با دسترسی آسان انجام می شود. اجرای صحیح آن نیاز به رعایت اصول فنی دارد تا کابل ها در معرض فشار مکانیکی، گرد و غبار یا رطوبت قرار نگیرند. پیش از هر چیز، سطح زمین باید تراز، خشک و عاری از مواد زبر یا برنده باشد. سپس مسیر نصب علامت گذاری شده و پایه های نگهدارنده کف در فواصل مشخص نصب می شوند.
در طرز نصب سینی کابل روی زمین، بهتر است از پایه های فلزی یا پلاستیکی با ارتفاع ۵ تا ۱۰ سانتی متر استفاده شود تا جریان هوا در زیر سینی برقرار بماند و از تجمع رطوبت جلوگیری شود. سینی ها با بست و پیچ به این پایه ها متصل شده و در مسیر مستقیم نصب می شوند. در نقاط تغییر جهت، از خم ها یا رابط های زاویه دار استفاده می شود تا کابل ها دچار فشار نشوند.
در روش نصب سینی کابل برق روی زمین، پوشش یا درپوش محافظ اهمیت زیادی دارد؛ زیرا در محیط هایی که احتمال تردد افراد یا عبور وسایل نقلیه سبک وجود دارد، خطر آسیب به کابل ها بالا است. در چنین مواردی استفاده از سینی های فلزی ضخیم تر یا دارای محافظ فوقانی توصیه می شود. همچنین، مسیر باید به گونه ای طراحی شود که امکان بازرسی و تمیزکاری دوره ای فراهم باشد. رعایت این موارد موجب ایمنی بالا و دوام طولانی مدت سیستم خواهد شد.

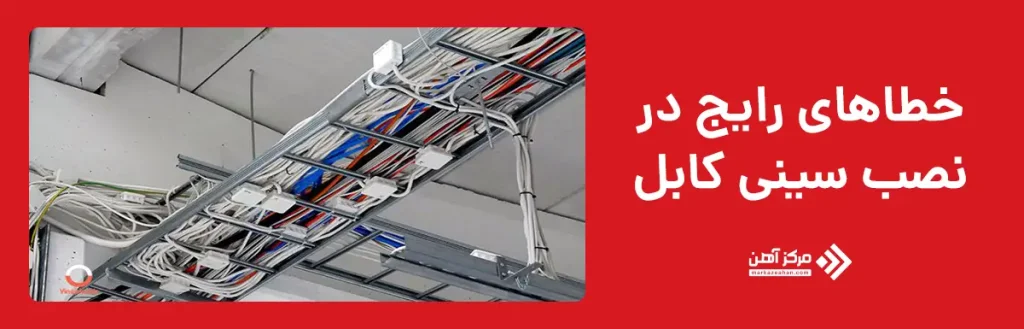

اجرای نادرست در نصب سینی کابل برق می تواند باعث بروز مشکلات جدی در ایمنی و عملکرد سیستم شود. آشنایی با خطاهای رایج در نصب سینی کابل به مجریان و تکنسین ها کمک می کند تا از اشتباهات پرهزینه جلوگیری کنند. یکی از متداول ترین خطاها، رعایت نکردن فاصله استاندارد بین ساپورت ها است. زمانی که فاصله بیش از حد باشد، سینی دچار خم شدگی یا لرزش می شود و کابل ها تحت تنش قرار می گیرند. در مقابل، نصب ساپورت ها در فاصله بسیار کم نیز هزینه و زمان پروژه را افزایش می دهد.
اشتباه دیگر، انتخاب نادرست نوع سینی با توجه به شرایط محیطی است. برای مثال، در محیط های مرطوب یا دارای بخار، استفاده از سینی بدون پوشش گالوانیزه باعث خوردگی سریع می شود. همچنین در محیط های باز، اگر از سینی PVC در معرض نور مستقیم آفتاب استفاده شود، احتمال شکستگی آن بالا است. از دیگر خطاهای رایج می توان به عدم اتصال ارت اشاره کرد؛ سینی های فلزی در صورت نداشتن اتصال ارت، ممکن است حامل جریان نشتی شوند که خطر برق گرفتگی را افزایش می دهد.
در روش نصب سینی کابل، نادیده گرفتن تراز افقی یا عمودی نیز از مشکلات رایج است. این موضوع علاوه بر ظاهر نامناسب، باعث جمع شدن آب یا گرد و غبار در نقاط پایین سینی می شود. همچنین، کابل گذاری بدون نظم یا استفاده از بست های غیر استاندارد باعث فشار بر روی کابل ها و کاهش طول عمرشان خواهد شد. رعایت دقیق استانداردها و دستورالعمل های فنی بهترین راه جلوگیری از این خطاها است.

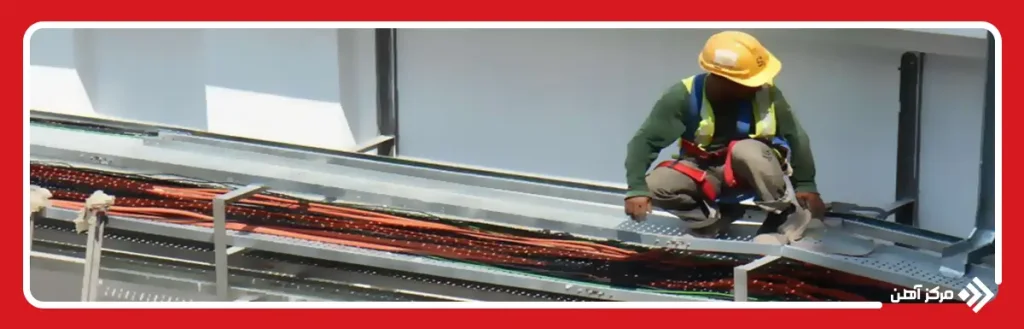

رعایت مجموعه ای از اصول اجرایی در نکات مهم در نصب سینی کابل، باعث افزایش دوام، ایمنی و کارایی سیستم کابل کشی می شود. نخستین نکته، برنامه ریزی دقیق پیش از اجرا است. بررسی مسیر، نوع کابل، ارتفاع نصب و محل عبور از دیوار یا سقف، در کاهش هزینه ها و خطاها نقش کلیدی دارد. یکی از مواردی که اغلب نادیده گرفته می شود، محاسبه صحیح اجرت نصب سینی کابل است. این هزینه شامل نیروی انسانی، ابزارآلات، برش، سوراخ کاری، اتصالات و تست نهایی می شود و باید در برآورد اولیه پروژه لحاظ گردد.
در کنار آن، آگاهی از قیمت نصب سینی کابل نیز برای کنترل بودجه اهمیت دارد. قیمت نهایی علاوه بر هزینه مصالح و سینی ها، به ارتفاع نصب، شرایط محیطی، نوع ساپورت و پیچیدگی مسیر بستگی دارد. از دیگر اصول نصب سینی کابل می توان به رعایت فاصله مناسب از منابع گرما، حفظ تهویه برای جلوگیری از تجمع حرارت و استفاده از سینی های دارای پوشش ضد زنگ در محیط های مرطوب اشاره کرد.
همچنین، باید به انبساط حرارتی در مسیرهای طولانی توجه کرد. استفاده از مفصل های انبساطی مانع از تغییر شکل سینی در اثر گرما می شود. در پروژه های صنعتی، توصیه می شود مسیرها به گونه ای طراحی شوند که در آینده قابلیت افزایش کابل یا تعویض مسیر را داشته باشند. در نهایت، ثبت نقشه اجرایی و برچسب گذاری سینی ها در پایان کار از الزامات حرفه ای محسوب می شود و فرآیند نگهداری را ساده تر می کند.
جمع بندی
در این مقاله تلاش کردیم تا تمام جنبه های اجرایی، فنی و ایمنی مرتبط با نصب سینی کابل را به صورت کامل و گام به گام بررسی کنیم. همان طور که دیدیم، انتخاب مسیر مناسب، تعیین نوع سینی و نصب صحیح ساپورت ها از مهم ترین عوامل در افزایش دوام و ایمنی سیستم است. رعایت اصول نصب سینی کابل نه تنها باعث جلوگیری از آسیب به کابل ها می شود، بلکه فرآیند نگهداری و تعمیرات آینده را نیز ساده تر می کند. در واقع، نحوه نصب سینی کابل تأثیر مستقیمی بر عملکرد کلی شبکه برق و کنترل دارد؛ هر گونه خطای کوچک در تراز، فاصله ساپورت یا اتصالات، می تواند هزینه های سنگینی در آینده به همراه داشته باشد.
در بررسی های انجام شده مشاهده شد که انتخاب نوع سینی (فلزی یا PVC)، توجه به تهویه حرارتی، رعایت فواصل استاندارد و اتصال ارت مناسب، از عوامل کلیدی در اجرای صحیح به شمار می آیند. همچنین بررسی هزینه ها شامل اجرت نصب سینی کابل و قیمت تجهیزات پیش از شروع کار، از بروز تأخیر یا کمبود بودجه جلوگیری می کند. در نهایت، روش نصب سینی کابل باید مطابق با استانداردهای ملی و بین المللی (NEMA، IEC) انجام شود تا ایمنی و پایداری کامل سیستم تضمین گردد. با رعایت این موارد، هر پروژه برق کشی صنعتی یا ساختمانی می تواند سیستمی منظم، مطمئن و قابل ارتقا داشته باشد. اجرای دقیق و علمی سینی کابل، نشانه ای از حرفه ای بودن تیم اجرا و مدیریت اصولی پروژه است.
سوالات متداول
برای نصب سینی کابل ابتدا مسیر مشخص می شود، ساپورت ها در فواصل استاندارد نصب شده و سپس سینی ها تراز و متصل می گردند. در پایان، کابل ها درون سینی قرار گرفته و اتصال ارت انجام می شود.
این فاصله معمولاً بین ۱٫۵ تا ۳ متر است و بسته به نوع سینی، وزن کابل ها و شرایط محیطی قابل تنظیم است تا از خم شدگی جلوگیری شود.
می توان از میله های رزوه دار، زنجیرهای فولادی یا براکت های مخصوص سقفی استفاده کرد که تحمل وزن کابل ها را داشته باشند.

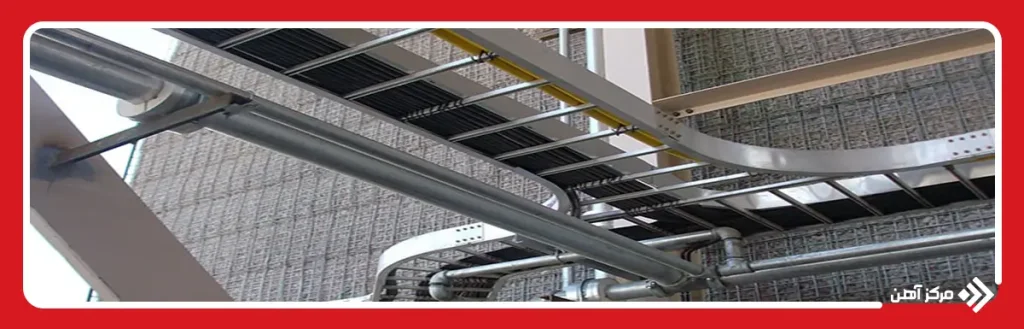

بله، در محیط های خشک و سرپوشیده می توان از سینی بدون درپوش استفاده کرد، اما در مکان های مرطوب یا پر گرد و غبار، استفاده از درپوش توصیه می شود.
سینی فلزی برای محیط های صنعتی با بار زیاد مناسب تر است، در حالی که PVC برای فضاهای خورنده یا سبک گزینه ای اقتصادی و ضد زنگ محسوب می شود.
بله، در سینی های فلزی الزامی است تا جریان نشتی تخلیه و ایمنی سیستم تضمین شود.
با استفاده از خم های زاویه دار، براکت های مخصوص و رابط های فلزی، سینی از موانع عبور داده شده و مسیر پیوسته حفظ می شود.
باید تراز دقیق رعایت شود، فواصل ساپورت منظم باشد و مسیر از منابع حرارتی فاصله داشته باشد تا کابل ها آسیب نبینند.
در پروژه های صنعتی بار و دمای محیط بالاتر است و از سینی های فلزی ضخیم تر استفاده می شود، در حالی که در ساختمان ها معمولاً PVC یا گالوانیزه سبک به کار می رود.
