معرفی انواع سیم و کابل و کاربرد آن ها در سال 2026

انواع سیم و کابل، زیرساخت اصلی انتقال انرژی الکتریکی، داده، فرمان های کنترلی و سیگنال های ارتباطی در ساختمان ها، کارخانه ها، نیروگاه ها و شبکه های هوشمند محسوب می شوند. انتخاب نادرست هادی، سطح مقطع، جنس عایق یا ساختار حفاظتی می تواند باعث افت ولتاژ، افزایش دما، اتلاف انرژی، اختلال سیگنال و حتی آتش سوزی شود؛ به همین دلیل آشنایی با انواع سیم و کابل باید بر اساس جریان نامی، ولتاژ کار، شرایط نصب، دمای محیط و الزامات ایمنی انجام گیرد.

در سال 2026، توسعه سامانه های خورشیدی، تجهیزات هوشمند، مراکز داده، ایستگاه های شارژ خودرو و سیستم های اتوماسیون، تقاضا برای کابل های مقاوم در برابر حرارت، حریق، نویز الکترومغناطیسی و شرایط محیطی سخت را افزایش داده است. هزینه اجرای این شبکه ها نیز مانند قیمت آهن، مس، آلومینیوم و مواد پلیمری تحت تاثیر نوسان مواد اولیه قرار دارد. در ادامه مقاله، معرفی انواع سیم و کابل، ساختار فنی، ویژگی ها، کاربردها و اصول انتخاب هر محصول را بررسی می کنیم.

انواع سیم و کابل

انواع سیم و کابل برق بر اساس تعداد رشته ها، جنس هادی، میزان انعطاف پذیری، نوع عایق، سطح ولتاژ، ساختار حفاظتی و محیط استفاده طبقه بندی می شوند. سیم معمولا یک هادی منفرد یا مجموعه ای از رشته های ظریف است که یک لایه عایق اطراف آن قرار می گیرد؛ در مقابل، کابل می تواند از یک یا چند رشته عایق شده، فیلر، شیلد، زره و روکش خارجی تشکیل شود. استاندارد IEC 60228 هادی های کابل را از نظر ساختمان به هادی مفتولی، نیمه افشان و انعطاف پذیر تقسیم کرده و برای آن ها سطح مقطع اسمی و حداکثر مقاومت الکتریکی تعیین می کند.

یکی از معیارهای تجاری مهم در این گروه، قیمت کابل مفتولی است که به سطح مقطع، تعداد رشته، جنس هادی، ضخامت عایق، نوع روکش، استاندارد تولید و مقدار مس یا آلومینیوم مصرف شده بستگی دارد. کابل مفتولی به دلیل ساختار نسبتا خشک، بیشتر در نصب های ثابت استفاده می شود؛ در حالی که کابل افشان برای تجهیزاتی مناسب است که هنگام نصب یا بهره برداری با حرکت و لرزش مواجه هستند. انواع سیم و کابل ساختمانی بیشتر برای روشنایی، پریز، تابلو توزیع، سیستم اعلام حریق و ارتباطات استفاده می شوند، اما انواع سیم و کابل صنعتی باید شرایطی مانند روغن، مواد شیمیایی، حرارت، رطوبت، سایش و نویز را نیز تحمل کنند.

نوع محصول	ساختمان هادی	ویژگی اصلی	کاربرد متداول
سیم مفتولی	هادی مسی یا آلومینیومی یکپارچه	استحکام و فرم پذیری محدود	سیم کشی ثابت داخل لوله
سیم نیمه افشان	چند رشته ضخیم تابیده شده	تعادل میان استحکام و انعطاف	تابلو برق و کابل قدرت
سیم افشان	رشته های نازک متعدد	انعطاف پذیری بالا	سیم کشی تجهیزات و مسیرهای خمیده
کابل قدرت	تک رشته یا چند رشته	انتقال جریان و توان الکتریکی	ساختمان، صنعت و شبکه توزیع
کابل کنترل	چند رشته با سطح مقطع کم	انتقال فرمان های کنترلی	ماشین آلات و اتوماسیون
کابل شیلددار	دارای شیلد فلزی	کاهش اثر نویز الکترومغناطیسی	ابزار دقیق و تجهیزات حساس
کابل زره دار	دارای آرمور فلزی	مقاومت در برابر فشار و ضربه	دفن مستقیم و محیط صنعتی
کابل مخابراتی	زوج سیم های تابیده	انتقال صدا و داده	تلفن، شبکه و ارتباطات

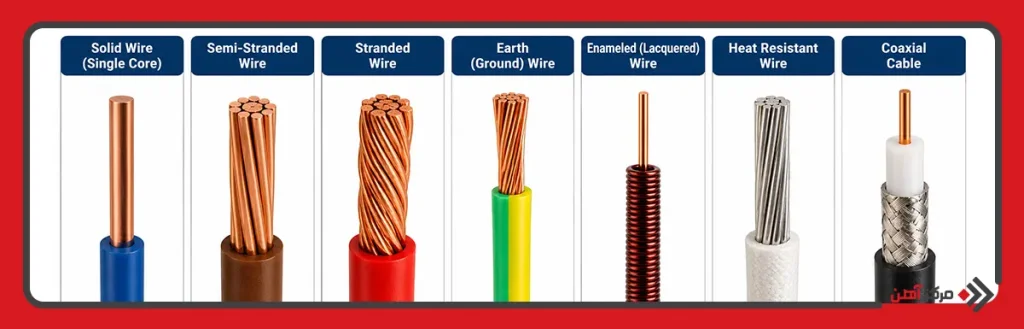

معرفی انواع سیم

انواع سیم بر اساس ساختمان هادی، جنس رسانا، نوع عایق و محل نصب از یکدیگر متمایز می شوند. قیمت سیم افشان معمولا با افزایش سطح مقطع، تعداد رشته های مسی، کیفیت عایق و وزن هادی افزایش پیدا می کند. انعطاف زیاد همیشه به معنای ظرفیت جریان بیشتر نیست و سطح مقطع واقعی هادی باید مستقل از ظاهر نرم سیم بررسی شود.

سیم مفتولی: این سیم با نام Solid Wire یا سیم خشک شناخته می شود و دارای یک هادی یکپارچه است. مقاومت مکانیکی مناسب و قابلیت فرم دهی منظم، آن را برای سیم کشی ثابت داخل لوله برق و تابلو مناسب می کند.

سیم نیمه افشان: هادی آن از چند مفتول ضخیم تشکیل شده است. انعطاف آن از سیم مفتولی بیشتر و از سیم افشان کمتر است و در کابل های قدرت و اتصالات ثابت کاربرد دارد.

سیم افشان: از تعداد زیادی رشته مسی نازک و تابیده شده ساخته می شود. این ساختمان، شعاع خمش را کاهش می دهد و نصب در مسیرهای پیچیده، داکت ها و تجهیزات متحرک را آسان می کند.

سیم ارت: معمولا دارای عایق سبز و زرد است و جریان نشتی یا جریان خطا را به سامانه اتصال زمین منتقل می کند. این سیم نباید به عنوان هادی فاز یا نول استفاده شود.

سیم لاکی: هادی مسی یا آلومینیومی آن با لایه نازکی از لاک عایق پوشانده می شود. ضخامت کم عایق امکان ایجاد تعداد دور بیشتر در سیم پیچ موتور، ترانسفورماتور و سلف را فراهم می کند.

سیم نسوز: عایق آن از موادی مانند سیلیکون، تفلون یا ترکیبات مقاوم در برابر حرارت تولید می شود. این سیم برای تجهیزات حرارتی، تابلوهای صنعتی و مدارهای حساس مناسب است.

سیم کواکسیال: دارای هادی مرکزی، عایق دی الکتریک، شیلد فلزی و روکش خارجی است. ساختار هم محور آن از افت کیفیت سیگنال و ورود نویز جلوگیری می کند.

نوع سیم	میزان انعطاف	ساختار عایق	محل استفاده
مفتولی	کم	PVC یا مواد مشابه	لوله برق و نصب ثابت
نیمه افشان	متوسط	PVC، XLPE یا ترکیبی	تابلو و مدار قدرت
افشان	زیاد	PVC، لاستیک یا مواد انعطاف پذیر	تجهیزات و سیم کشی داخلی
ارت	متغیر	سبز و زرد	حفاظت الکتریکی
لاکی	کم تا متوسط	لاک عایق	موتور و ترانسفورماتور
نسوز	متوسط	سیلیکون یا تفلون	محیط گرم و مدار ایمنی
کواکسیال	محدود	چند لایه	آنتن و انتقال سیگنال

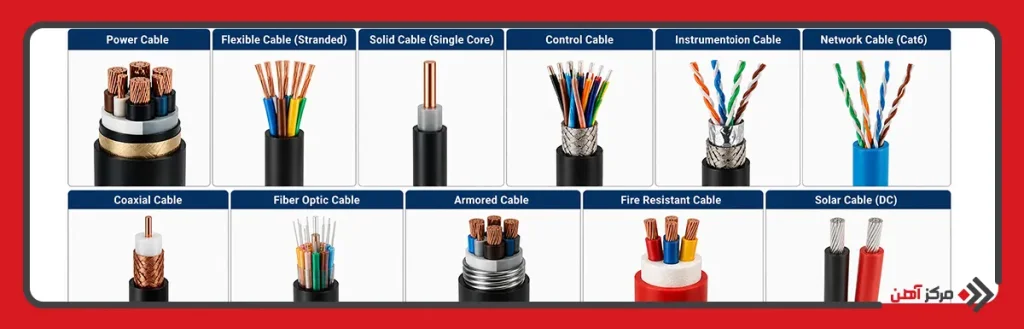

معرفی انواع کابل

انواع کابل را نمی توان تنها بر اساس تعداد رشته ها شناسایی کرد؛ زیرا دو کابل با سطح مقطع یکسان ممکن است از نظر ولتاژ نامی، مقاومت حرارتی، نوع روکش و قابلیت نصب کاملا متفاوت باشند. هزینه خرید این محصولات در برآورد قیمت تجهیزات ساختمانی تاثیر قابل توجهی دارد و باید همراه با هزینه اتصالات، سینی کابل، گلند، لوله، تابلو و تجهیزات حفاظتی محاسبه شود.

کابل قدرت: برای انتقال توان الکتریکی از منبع به مصرف کننده طراحی می شود. کابل های قدرت در انواع فشار ضعیف، فشار متوسط و فشار قوی تولید می شوند و ممکن است دارای عایق PVC یا XLPE باشند.

کابل افشان: رشته های هادی آن انعطاف پذیر هستند و برای اتصال دستگاه ها، پمپ ها، تابلوهای متحرک و تجهیزات کارگاهی استفاده می شود. این کابل باید در برابر خمش های متوالی و تنش مکانیکی متناسب با کاربرد مقاوم باشد.

کابل مفتولی: به علت هادی خشک یا نیمه افشان، برای نصب ثابت مناسب است. از این محصول در رایزرها، سینی کابل، تابلو توزیع و مسیرهای بدون حرکت استفاده می شود.

کابل کنترل: تعداد رشته های آن معمولا بیشتر و سطح مقطع هر رشته کمتر از کابل قدرت است. وظیفه آن انتقال فرمان میان حسگر، کنترلر، رله، شیر برقی و عملگر است.

کابل ابزار دقیق: برای انتقال سیگنال های ضعیف و حساس طراحی می شود. زوج های تابیده، شیلد انفرادی یا شیلد کلی، تداخل الکترومغناطیسی را محدود می کنند.

کابل شبکه: از زوج سیم های به هم تابیده تشکیل می شود و برای انتقال داده در شبکه های رایانه ای کاربرد دارد. دسته بندی هایی مانند Cat6 و Cat6A بر پهنای باند و فرکانس قابل پشتیبانی دلالت دارند.

کابل کواکسیال: برای انتقال سیگنال های فرکانس بالا در دوربین مداربسته، آنتن و تجهیزات مخابراتی استفاده می شود. امپدانس کابل باید با تجهیزات متصل به آن سازگار باشد.

کابل فیبر نوری: اطلاعات را به صورت پالس نور منتقل می کند. مصونیت در برابر نویز الکترومغناطیسی، ظرفیت انتقال بالا و افت کم در مسافت طولانی از مزایای آن است.

کابل زره دار: یک لایه سیم یا نوار فولادی در ساختمان آن قرار دارد تا از کابل در برابر ضربه، فشار و آسیب جوندگان محافظت کند. این کابل برای دفن مستقیم و محیط های صنعتی سخت مناسب است.

کابل ضد حریق: برای حفظ عملکرد مدار در مدت مشخصی از حریق طراحی می شود و در سامانه های اعلام حریق، پمپ آتش نشانی، روشنایی اضطراری و تخلیه دود کاربرد دارد. استاندارد IEC 60331 روش ارزیابی حفظ یکپارچگی مدار کابل در شرایط حریق و شوک مکانیکی را مشخص می کند.

کابل خورشیدی: در مدار DC سامانه های فتوولتائیک استفاده می شود و باید در برابر تابش فرابنفش، رطوبت، تغییرات دما و شرایط فضای باز مقاوم باشد.

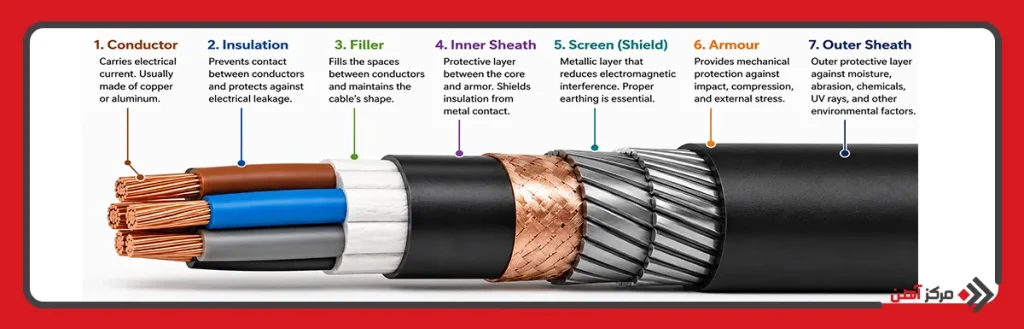

اجزای تشکیل دهنده انواع سیم و کابل

ساختار انواع سیم ها و کابل ها بر اساس سطح ولتاژ و نوع کاربرد تغییر می کند، اما بیشتر محصولات از چند جزء اصلی تشکیل شده اند که هر کدام وظیفه مشخصی دارند که در ادامه با آنها آشنا خواهیم شد:

هادی یا Conductor بخش رسانای جریان است و معمولا از مس، آلومینیوم یا آلیاژهای رسانا ساخته می شود. مس رسانایی بالاتر و ابعاد فشرده تری دارد، در حالی که آلومینیوم سبک تر و از نظر اقتصادی برای برخی شبکه های توزیع مناسب تر است.

عایق یا Insulation از تماس هادی با رشته های مجاور، بدنه تجهیزات و افراد جلوگیری می کند. PVC، XLPE، لاستیک، سیلیکون و مواد بدون هالوژن از عایق های متداول هستند. انتخاب عایق به ولتاژ، دمای کار، انعطاف و شرایط محیطی بستگی دارد.

فیلر یا پرکننده، فضای خالی میان رشته ها را پر کرده و شکل هندسی کابل را منظم نگه می دارد. این بخش همچنین مانع حرکت رشته ها در زمان خمش یا کشش می شود.

روکش میانی لایه ای حفاظتی میان اجزای داخلی و زره کابل است. این لایه از عایق رشته ها در برابر تماس مستقیم با اجزای فلزی محافظت می کند.

شیلد یا Screen یک لایه فلزی از فویل، بافت مسی یا سیم های مسی است که میدان های مزاحم را تخلیه کرده و تداخل الکترومغناطیسی را کاهش می دهد. اتصال صحیح شیلد به زمین برای عملکرد موثر آن ضروری است.

زره یا Armour معمولا از سیم فولادی، نوار فولادی یا آلومینیومی ساخته می شود و مقاومت مکانیکی کابل را افزایش می دهد. نوع زره باید با ساختمان تک رشته یا چند رشته کابل و میدان مغناطیسی ایجاد شده سازگار باشد.

روکش خارجی یا Outer Sheath آخرین سد حفاظتی کابل در برابر رطوبت، سایش، روغن، نور خورشید، مواد شیمیایی و ضربه است. جنس و ضخامت روکش با توجه به محل نصب تعیین می شود.

ویژگی های انواع سیم و کابل

ویژگی های فنی محصول باید در دیتاشیت، نشانه گذاری روی روکش و نتایج آزمون های کارخانه قابل بررسی باشند. مهم ترین ویژگی ها عبارتند از:

• سطح مقطع واقعی و استاندارد هادی
• مقاومت الکتریکی پایین
• ولتاژ نامی متناسب با مدار
• ظرفیت عبور جریان مجاز
• تحمل دمای کارکرد
• مقاومت در برابر اتصال کوتاه
• استحکام مکانیکی مناسب
• شعاع خمش استاندارد
• مقاومت در برابر رطوبت
• پایداری در برابر روغن و مواد شیمیایی
• مقاومت در برابر اشعه UV
• تاخیر در گسترش شعله
• تولید دود و گاز خورنده محدود
• انعطاف پذیری متناسب با نصب
• مقاومت در برابر نویز الکترومغناطیسی
• دوام عایق و روکش
• قابلیت تشخیص رشته ها
• برخورداری از نشانه گذاری معتبر

کاربرد انواع سیم و کابل در سال 2026

کاربرد انواع سیم و کابل در سال 2026 از انتقال ساده برق فراتر رفته و شامل تامین انرژی، تبادل داده، کنترل تجهیزات و حفاظت از سامانه های حیاتی است.

ساختمان های مسکونی و تجاری: سیم های مفتولی و افشان برای روشنایی، پریز، تهویه، آسانسور و تابلوهای توزیع استفاده می شوند. کابل های شبکه، آنتن، اعلام حریق و دوربین نیز بخش جریان ضعیف ساختمان را تشکیل می دهند.

مراکز داده: کابل های قدرت کم تلفات، فیبر نوری و کابل شبکه با پهنای باند بالا برای تامین انرژی سرورها و انتقال حجم زیاد داده به کار می روند. مدیریت حرارتی و رفتار کابل در برابر حریق در این فضاها اهمیت بالایی دارد.

صنایع تولیدی: انواع سیم و کابل صنعتی برای موتور، اینورتر، حسگر، PLC، ربات و خطوط اتوماسیون استفاده می شوند. کابل باید در برابر روغن، ارتعاش، حرکت مداوم و نویز مقاومت داشته باشد.

نیروگاه های خورشیدی: کابل های DC خورشیدی، کابل ارت و کابل ارتباطی، پنل ها را به جعبه اتصال، اینورتر و شبکه متصل می کنند. مقاومت در برابر نور خورشید و تغییرات دمایی از الزامات اصلی است.

ایستگاه های شارژ خودرو برقی: کابل قدرت، کابل کنترل و خطوط ارتباطی برای انتقال انرژی و تبادل اطلاعات میان شارژر و خودرو استفاده می شوند. تحمل جریان، انعطاف و دوام مکانیکی در این کاربرد ضروری است.

نفت، گاز و پتروشیمی: کابل های مقاوم در برابر مواد شیمیایی، هیدروکربن، آتش و شرایط خورنده برای تجهیزات فرایندی و سامانه های ایمنی به کار می روند.

زیرساخت های شهری: روشنایی معابر، پمپ خانه ها، سامانه های حمل و نقل، تونل ها، مترو و تجهیزات کنترل ترافیک به کابل های قدرت، کنترل و ارتباطی نیاز دارند.

تجهیزات پزشکی: کابل های دقیق و کم نویز برای انتقال سیگنال های حساس، تغذیه دستگاه ها و ارتباط میان تجهیزات تشخیصی استفاده می شوند.

چگونه سیم یا کابل مناسب برای هر پروژه را انتخاب کنیم؟

انتخاب سیم یا کابل باید با محاسبه جریان طراحی آغاز شود. توان مصرف کننده، ضریب توان، ولتاژ شبکه، تک فاز یا سه فاز بودن مدار، طول مسیر، روش نصب و دمای محیط در تعیین سطح مقطع موثر هستند. پس از آن باید افت ولتاژ در حالت عادی و تحمل حرارتی هادی در زمان اتصال کوتاه بررسی شود. ظرفیت جریان کابل فقط به سطح مقطع وابسته نیست؛ نوع عایق، تعداد کابل های مجاور، نصب در لوله یا سینی، عبور از عایق حرارتی ساختمان و دمای محیط نیز آن را تغییر می دهند. جداول جریان مجاز و ضرایب تصحیح باید بر اساس استاندارد و شرایط واقعی پروژه استفاده شوند، نه بر مبنای تخمین تجربی.

در مرحله بعد، شرایط محیطی و عملکرد مورد انتظار بررسی می شود. برای مسیر ثابت می توان از هادی مفتولی یا نیمه افشان استفاده کرد، اما تجهیزات متحرک به کابل انعطاف پذیر نیاز دارند. در محیط دارای نویز، کابل شیلددار و سیستم اتصال زمین صحیح ضروری است. برای دفن مستقیم، وجود زره و روکش مقاوم در برابر رطوبت اهمیت دارد و در مسیرهای خروج اضطراری باید کابل هایی با رفتار مناسب در برابر شعله، دود و حفظ عملکرد مدار انتخاب شوند. مشخصات روی کابل، سطح مقطع، ولتاژ نامی، جنس هادی، استاندارد تولید، تاریخ ساخت و اصالت برند نیز باید پیش از خرید کنترل شوند. انتخاب مهندسی زمانی کامل است که علاوه بر قیمت اولیه، طول عمر، تلفات انرژی، هزینه نصب، امکان تعمیر و پیامد خرابی کابل نیز در تصمیم نهایی لحاظ شود.
