مش فولادی یکی از پرمصرف ترین مصالح ساختمانی در صنعت عمران است که کاربردهای زیادی در تقویت سازه های بتنی دارد. این محصول که از اتصال میلگردهای فولادی به یکدیگر به صورت شبکه ای تولید می شود، برای مسلح کردن بتن و افزایش مقاومت کششی آن استفاده می شود. دانستن وزن مش فولادی برای محاسبات سازه ای، برآورد هزینه پروژه و تخمین بار مرده سازه ضروری است.
در ادامه جدول وزن مش فولادی را ارائه داده و روش های دقیق محاسبه وزن مش را توضیح می دهیم. با این اطلاعات، شما قادر خواهید بود وزن دقیق مش مورد نیاز پروژه خود و همچنین قیمت مش مورد نیاز پروژه را تخمین بزنید.
وزن مش فولادی به چند عامل اصلی بستگی دارد؛ مهمترین این عوامل قطر میلگرد و اندازه چشمه مش است. چشمه مش همان فضای خالی بین میلگردهای متقاطع است که معمولا به شکل مربع یا مستطیل بوده و ابعاد این چشمه ها معمولا بین 5 تا 30 سانتی متر متغیر است.
قطر میلگرد تاثیر مستقیم بر وزن مش فولادی دارد. هرچه قطر میلگرد بیشتر باشد، وزن مش افزایش می یابد. از طرفی، اندازه چشمه تاثیر معکوس دارد؛ یعنی هرچه چشمه ها کوچک تر باشند، تعداد میلگرد بیشتری در یک متر مربع استفاده شده و در نتیجه وزن مش افزایش می یابد. میلگردهای مورد استفاده در تولید مش فولادی معمولا در قطرهای 2.5 تا 12 میلی متر هستند.
در ادامه، جدول وزنی برخی از پرکاربردترین مش های فولادی را مشاهده می کنید که بر اساس قیمت میلگرد و وزن آن ها می توانید هزینه نهایی را محاسبه کنید.
جدول وزن مش فولادی ابزاری بسیار مهم برای مهندسان و مجریان پروژه های عمرانی است. این جدول در کنار جدول وزن میلگرد کمک می کند تا با نحوه محاسبه وزن مش آشنا شویم و بتوانیم بر اساس قطر میلگرد، تعداد چشمه ها و ابعاد شبکه، وزن دقیق آن را به دست آوریم. از طرفی دانستن وزن مخصوص مش در کنترل بارگذاری و محاسبه مصالح مصرفی، نقش حیاتی دارد و باعث می شود هزینه ها و نیازهای پروژه به درستی برآورد شوند.
اگر در پروژه ها به جدول وزن انواع مش آهن توجه نشود، پیامدهای جدی به دنبال دارد. استفاده از مش سبک تر از حد استاندارد می تواند موجب کاهش استحکام و ایمنی سازه شود و مش سنگین تر هم هزینه ها و زمان پروژه را بی دلیل افزایش می دهد. بنابراین این جدول نه تنها یک ابزار محاسباتی است بلکه به عنوان یک راهنما برای جلوگیری از خطاهای مالی و فنی در اجرای پروژه عمل می کند.
جدول وزن مش فولادی ساده و آجدار (وزن هر متر مربع به کیلوگرم):
| قطر میلگرد (میلی متر) | چشمه 5×5 سانتی متر | چشمه 10×10 سانتی متر | چشمه 15×15 سانتی متر | چشمه 20×20 سانتی متر | چشمه 25×25 سانتی متر | چشمه 30×30 سانتی متر |
|---|---|---|---|---|---|---|
| 2.5 | 1.54 | 0.77 | 0.51 | 0.39 | 0.31 | 0.26 |
| 3 | 2.22 | 1.11 | 0.74 | 0.56 | 0.44 | 0.37 |
| 4 | 3.95 | 1.97 | 1.32 | 0.99 | 0.79 | 0.66 |
| 5 | 6.17 | 3.09 | 2.06 | 1.54 | 1.23 | 1.03 |
| 6 | 8.88 | 4.44 | 2.96 | 2.22 | 1.77 | 1.48 |
| 8 | 15.8 | 7.90 | 5.27 | 3.95 | 3.16 | 2.63 |
| 10 | 24.7 | 12.34 | 8.23 | 6.17 | 4.93 | 4.11 |
| 12 | 35.5 | 17.76 | 11.86 | 8.89 | 7.10 | 5.93 |
جدول وزن مش فولادی برای اندازه های متداول برگ مش (وزن کل به کیلوگرم)
| قطر میلگرد (میلی متر) | چشمه (سانتی متر) | برگ 2×3 متر | برگ 2×6 متر | برگ 3×6 متر |
|---|---|---|---|---|
| 6 | 10×10 | 26.64 | 53.28 | 79.92 |
| 6 | 15×15 | 17.76 | 35.52 | 53.28 |
| 6 | 20×20 | 13.32 | 26.64 | 39.96 |
| 8 | 10×10 | 47.40 | 94.80 | 142.20 |
| 8 | 15×15 | 31.62 | 63.24 | 94.86 |
| 8 | 20×20 | 23.70 | 47.40 | 71.10 |
| 10 | 10×10 | 74.04 | 148.08 | 222.12 |
| 10 | 15×15 | 49.38 | 98.76 | 148.14 |
| 10 | 20×20 | 37.02 | 74.04 | 111.06 |
جدول وزن شاخه میلگرد 12 متری
| سایز میلگرد (میلی متر) | وزن شاخه 12 متری (کیلوگرم) |
|---|---|
| 8 | 5 |
| 10 | 8 |
| 12 | 11 |
| 14 | 15 |
| 16 | 19 |
| 18 | 24 |
| 20 | 30 |
| 22 | 36 |
| 25 | 47 |
| 28 | 58 |
| 32 | 76 |
| 36 | 96 |
وزن مش 6 چشمه 10 معمولاً در پروژه های ساختمانی سبک مورد استفاده قرار می گیرد. این نوع مش با توجه به ابعاد و قطر میلگردها، وزنی متعادل دارد که باعث می شود حمل و نقل و نصب آن راحت تر باشد. از نظر استحکام، می تواند نیازهای متعارف ساختمان های مسکونی و کف سازی ها را برآورده کند. همچنین در بررسی وزن شبکه مش فولادی مشخص می شود که انتخاب صحیح این نوع مش می تواند هزینه ها را کاهش دهد. وزن مخصوص مش در این ابعاد نسبتا پایین است و برای اجرای سازه های با بار مرده کم، بسیار کاربردی خواهد بود.
وزن مش 6 چشمه 15 معمولاً کمی سبک تر از نمونه 10 است و همین موضوع باعث می شود در پروژه هایی مانند دیوارچینی یا سقف های سبک کاربرد بیشتری داشته باشد. کاهش وزن به معنای کاهش مصرف میلگرد است، اما همچنان مقاومت لازم برای کاربری های نیمه سنگین را دارد. در جداول وزنی مش، وزن مش 6 چشمه 15 جایگاه خاصی دارد؛ زیرا ترکیبی از وزن کم و استحکام نسبی را در اختیار پیمانکاران قرار می دهد. انتخاب این مش باعث صرفه جویی در هزینه ها می شود، بدون آن که کیفیت کار به خطر بیفتد.
وزن مش 6 چشمه 20 به دلیل فاصله بیشتر بین میلگردها، سبک ترین نمونه در این دسته است. این ویژگی موجب می شود حمل و نصب آن بسیار ساده باشد و در پروژه هایی که فشار و بار زیادی وجود ندارد استفاده شود. در مقایسه با وزن مش فلزی دیگر انواع، این نمونه برای کارهای موقت یا بخش هایی که بارگذاری کمتری دارند انتخاب مناسبی است. همچنین به دلیل وزن مخصوص مش پایین تر، در کاهش هزینه ها و سرعت اجرای پروژه نقش مهمی ایفا می کند.
وزن مش 8 چشمه 10 نسبت به نمونه های 6 چشمه سنگین تر است و در پروژه هایی با بارگذاری بالاتر مانند کف سازی صنعتی یا سوله ها استفاده می شود. این نوع مش به دلیل تراکم بیشتر میلگردها، استحکام بالاتری در برابر فشار و ضربه دارد. در بررسی وزن مخصوص مش فولادی، این نوع مش یکی از متعادل ترین گزینه ها است. همچنین در وزن مخصوص مش نمره 8، این مدل جایگاه مهمی دارد و نشان می دهد که برای پروژه های نیمه سنگین و سنگین بهترین انتخاب است.
وزن مش 8 چشمه 15 به خاطر تراکم متوسط میلگردها، در پروژه های عمومی ساختمان سازی بسیار کاربرد دارد. این نوع مش مقاومت خوبی دارد و در عین حال به نسبت نمونه 10 سبک تر است، بنابراین هم از نظر هزینه و هم از نظر کاربرد بهینه به شمار می رود. کاربرد این نوع مش در وزن مش آهنی نشان می دهد که انتخاب آن برای سازه های نیمه صنعتی مناسب است. با توجه به وزن مخصوص مش متعادل، این نمونه در میان پیمانکاران پرطرفدار است.
وزن مش 8 چشمه 20 نسبت به دو مدل قبل سبک تر بوده و برای پروژه های سبک تر نظیر کف سازی های موقت یا سازه های با بار کم مناسب است. در عین حال، به دلیل استفاده از میلگرد نمره 8، استحکام نسبی خود را حفظ می کند. در وزن واحد مش 8، این مدل به دلیل کاهش وزن مخصوص مش گزینه ای اقتصادی تر به شمار می رود. از این نوع مش معمولاً در پروژه هایی استفاده می شود که نیاز به صرفه جویی در هزینه و سرعت اجرای بالا دارند.
وزن مش 10 چشمه 15 از نظر استحکام بالاتر از انواع 6 و 8 چشمه است. به دلیل ضخامت بیشتر میلگردها، مقاومت بالاتری در برابر فشارهای سنگین دارد و برای پروژه هایی نظیر کف سازی صنعتی، محوطه سازی و سازه های سنگین مورد استفاده قرار می گیرد. وزن مخصوص مش نمره 10 در این نوع باعث می شود که دوام و ماندگاری بسیار خوبی داشته باشد. در مقایسه با وزن مش 5 یا وزن مش 6، این نوع برای پروژه های سنگین وزن گزینه ای ایده آل است.

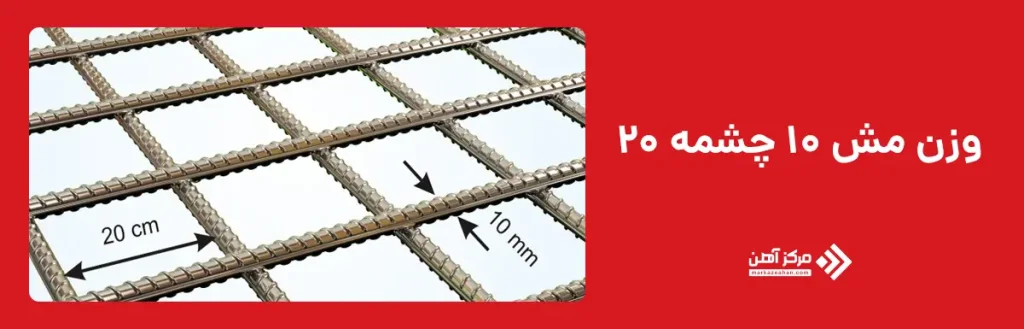

وزن مش 10 چشمه 20 نسبت به 15 سبک تر است، اما همچنان به دلیل استفاده از میلگرد نمره 10، استحکام قابل توجهی دارد. این مش در پروژه هایی به کار می رود که به ترکیبی از وزن کمتر و استحکام بالا نیاز است. وزن مش نمره 6 و وزن مش نمره 8 در مقایسه با این مدل نشان می دهند که مش 10 چشمه 20 از نظر مقاومت برتری دارد. همچنین در وزن مخصوص مش فولادی، این مدل یکی از گزینه های پرکاربرد برای پروژه های مقاوم سازی محسوب می شود.
برای محاسبه وزن مش فولادی روش های مختلفی وجود دارد. در این بخش، سه روش کاربردی و دقیق برای محاسبه وزن مش را توضیح می دهیم. روش اول استفاده از فرمول ریاضی بوده و به صورت زیر است:
وزن هر متر مربع مش (کیلوگرم) = (قطر میلگرد به توان 2) ÷ (اندازه چشمه) × 1.234
در این فرمول:
به عنوان مثال، برای محاسبه وزن یک متر مربع مش با میلگرد 8 میلی متر و چشمه 10×10 سانتی متر خواهیم داشت: وزن = (8×8) ÷ 10 × 1.234 = 7.9 کیلوگرم
روش دوم استفاده از جداول آماده است. جداول ارائه شده در بخش قبل به شما کمک می کنند تا بدون نیاز به محاسبات پیچیده، وزن مش فولادی را برای ابعاد و اندازه های مختلف به دست آورید. همچنین می توانید با داشتن ابعاد کل برگ مش (طول و عرض) و ضرب آن در وزن هر متر مربع، قیمت آهن مصرفی را محاسبه نمایید.
روش سوم برای محاسبه دقیق تر و کامل تر وزن میلگرد مش به صورت زیر است:
در این فرمول، عدد 0.00617 یک ضریب ثابت است که از تقسیم 7850 (چگالی فولاد بر حسب کیلوگرم بر متر مکعب) بر 4000 (برای تبدیل میلی متر مربع به سانتی متر مربع) به دست می آید.
در ارتباط با وزن میلگرد مش برای حالتی که ممکن است قطر میلگردهای طولی و عرضی متفاوت بوده و یا فاصله میلگردها در دو جهت مختلف باشد، می توان از فرمول زیر استفاده کرد:
وزن هر متر مربع مش (کیلوگرم) = ((d_x²/S_x) + (d_y²/S_y)) × 6.165
که در آن:
در محاسبه وزن مش فولادی، چند نکته مهم وجود دارد که باید به آنها توجه کرد. اندازه گیری دقیق قطر میلگرد و ابعاد چشمه ها اهمیت بالایی دارد، زیرا حتی تفاوت جزئی در این ابعاد می تواند نتیجه محاسبات را تغییر دهد.
همچنین باید به تفاوت وزنی بین میلگردهای ساده و آجدار توجه داشت؛ میلگردهای آجدار به دلیل آج ها و برجستگی های سطحی، وزن بیشتری دارند که این امر در محاسبات دقیق باید لحاظ شود. عامل دیگری که اغلب نادیده گرفته می شود، همپوشانی های لازم بین برگه های مش در هنگام نصب است که این همپوشانی ها معمولا بین 15 تا 30 سانتی متر بوده و باعث افزایش مصرف و وزن کلی مش در پروژه می شود.
در نهایت، همواره باید درصدی حدود 5 تا 10 درصد را به عنوان پرت مصالح در محاسبات نهایی اضافه کرد تا از کمبود مصالح در حین اجرای پروژه جلوگیری شود.
سوالات متداول
برای محاسبه وزن مش فولادی می توانید از فرمول D²/M×1.234 استفاده نمایید که D قطر میلگرد بر حسب میلی متر و M اندازه چشمه بر حسب سانتی متر است. روش دیگر، استفاده از جداول آماده بوده که سریع تر و راحت تر است. برای دقت بیشتر، می توانید وزن میلگردهای طولی و عرضی را جداگانه محاسبه کرده و با هم جمع کنید.
عوامل اصلی موثر بر وزن مش فولادی عبارتند از: قطر میلگرد (تاثیر مستقیم)، اندازه چشمه (تاثیر معکوس)، نوع میلگرد (ساده یا آجدار) و چگالی فولاد مصرفی. همچنین روش تولید مش و دقت در اجرای جوش ها نیز می تواند تاثیر جزئی بر وزن نهایی محصول داشته باشد.
بله، وزن مش فولادی مستقیما بر قیمت آن تاثیر می گذارد. معمولاً قیمت گذاری بر اساس وزن کل مش انجام می شود، بنابراین هرچه وزن بیشتر باشد، هزینه خرید نیز بالاتر می رود. البته کیفیت فولاد مصرفی، نوع میلگرد (آجدار یا ساده) و استانداردهای تولید نیز بر قیمت نهایی اثرگذار هستند.
بله، می توان جدول وزن مش فولادی را به‌صورت آنلاین در سایت مرکزآهن مشاهده کرد.
برای سریع تر پیدا کردن وزن مش مورد نیاز پروژه، کافی است مشخصات مش مانند قطر میلگرد، فاصله چشمه ها و ابعاد ورق را در جدول یا ابزار محاسبه مشابه وارد کنید و نحوه محاسبه وزن مش را اعمال کنید یا به جدول وزن مش فولادی رجوع نمایید.
