کلاف میانی یکی از اجزای مهم در سیستم سازه ای بتن مسلح است که وظیفه دارد نیروهای خمشی و برشی را به طور یکنواخت میان اعضای مختلف سازه توزیع کند. این بخش معمولا در تیرها و دال های بتنی استفاده می شود و نقش کلیدی در حفظ یکپارچگی و پایداری سازه دارد. اجرای صحیح کلاف میانی باعث افزایش دوام ساختمان و جلوگیری از ترک های سطحی می شود. در پروژه های بزرگ عمرانی، انتخاب مصالح مناسب و کنترل هزینه ها، به ویژه با توجه به تغییرات قیمت میلگرد اهمیت بالایی دارد.
در ساخت کلاف میانی، استفاده از میلگردهای استاندارد و بتن با مقاومت کافی ضروری است. این کلاف ها علاوه بر تحمل بارهای ثقلی، در برابر نیروهای جانبی مانند زلزله نیز مقاومت سازه را افزایش می دهند. مهندسان سازه معمولا ضخامت، فواصل و قطر میلگردهای مصرفی را با توجه به نوع پروژه مشخص می کنند. در این مرحله، آگاهی از قیمت کلاف و نوسانات بازار فولاد به برنامه ریزی اقتصادی پروژه کمک قابل توجهی می کند.
اجرای دقیق کلاف میانی نیازمند دقت در قالب بندی، آرماتوربندی و بتن ریزی است تا عملکرد سازه ای بهینه حاصل شود. کیفیت مصالح، نحوه اتصال و تراکم بتن از عوامل تعیین کننده در دوام و کارایی این بخش محسوب می شوند. با توجه به روند افزایشی قیمت آهن در بازار، انتخاب زمان مناسب خرید و تامین مصالح از منابع معتبر می تواند در کاهش هزینه های نهایی پروژه تاثیر بسزایی داشته باشد.
اگر می خواهید بدانید تای بیم چیست و با جزئیات بیشتر درباره نحوه اجرای کلاف میانی، اصول طراحی و استانداردهای اجرایی آن آشنا شوید، پیشنهاد می کنیم ادامه این مقاله را مطالعه کنید.

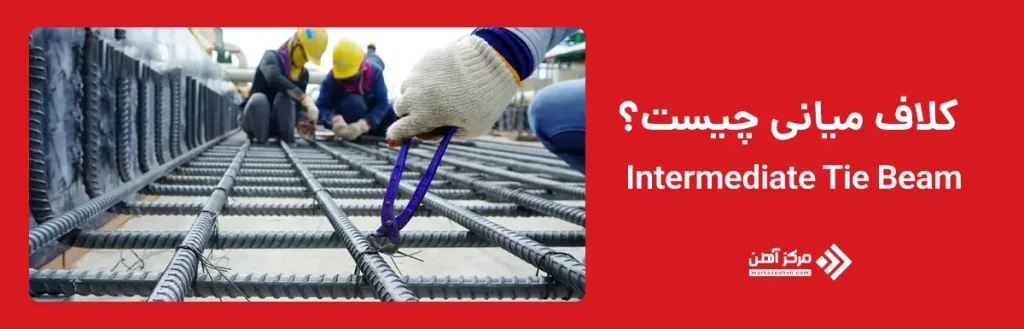

کلاف میانی به انگلیسی معادل Intermediate Tie Beam یا Tie Beam است که در واقع بخشی از سیستم سازه ای ساختمان محسوب می شود، وظیفه دارد نیروهای افقی و عمودی را بین المان های مختلف مانند تیرها، ستون ها و دیوارهای باربر منتقل و توزیع کند. این بخش معمولاً در سازه های بتنی برای جلوگیری از تمرکز تنش و افزایش پایداری کلی سازه مورد استفاده قرار می گیرد. کلاف میانی با اتصال بخش های مختلف اسکلت، مانند دیوارها و سقف، از ایجاد ترک های ناشی از نشست یا تغییر شکل جلوگیری می کند و در افزایش دوام سازه نقش مهمی دارد.
در ساختمان های بتنی، کلاف میانی معمولاً از میلگردهای طولی و عرضی تشکیل شده است که در قالب بندی مناسب قرار گرفته و سپس با بتن پوشانده می شوند. این ترکیب موجب افزایش مقاومت خمشی و برشی ساختمان می شود و یکپارچگی بین اجزای مختلف را حفظ می کند. طراحی و اجرای درست کلاف میانی تیرچه مطابق آیین نامه های ساختمانی، به ویژه در مناطق زلزله خیز، یکی از مهم ترین عوامل ایمنی سازه محسوب می شود. در این بخش فهمیدیم کلاف میانی در ساختمان چیست در ادامه به کاربرد آن می پردازیم.
کلاف میانی علاوه بر نقش اصلی خود در تقویت سازه، کاربردهای گسترده ای در بخش های مختلف ساختمان دارد. این عضو باعث بهبود رفتار سازه در برابر نیروهای جانبی، کاهش تغییر شکل ها و کنترل ترک های ناشی از نشست های غیریکنواخت می شود. همچنین وجود کلاف میانی در ساختمان، عملکرد کلی سیستم باربر را بهبود داده و مانع گسیختگی موضعی در هنگام زلزله یا بارهای سنگین می گردد. کاربردهای اصلی کلاف میانی عبارتند از:
کلاف میانی بسته به نوع مصالح، شرایط سازه و هدف اجرایی به چند دسته تقسیم می شود. در طراحی سازه های بتنی و فولادی، انتخاب نوع مناسب کلاف میانی نقش مهمی در پایداری و مقاومت کلی ساختمان دارد. کلاف میانی علاوه بر ایفای نقش سازه ای، به بهبود رفتار لرزه ای ساختمان نیز کمک می کند. در بسیاری از پروژه های ساختمانی، به ویژه در کلاف میانی سقف تیرچه، نوع و نحوه اجرای کلاف بر عملکرد کلی سقف و انتقال نیروها تاثیر مستقیم دارد. انتخاب نوع مناسب این کلاف بر اساس شرایط سازه، نوع بارگذاری و نوع اسکلت (بتنی یا فلزی) انجام می شود.
| نوع کلاف میانی | مصالح اصلی | کاربرد معمول | مزایا | محدودیت‌ها | کاربرد در سقف تیرچه | ارتباط با تای بیم |
|---|---|---|---|---|---|---|
| کلاف میانی بتنی | بتن و میلگرد | ساختمان های بتنی، دیوارهای باربر، فونداسیون و سقف تیرچه بلوک | مقاومت بالا در برابر فشار، هزینه کمتر، دوام زیاد | وزن زیاد، اجرای زمان‌بر، نیاز به عمل آوری بتن | بسیار پرکاربرد، باعث انتقال بار از سقف به تیرها و ستون ها می شود | تای بیم بتنی در این سیستم باعث اتصال و تقویت تیرچه ها می شود |
| کلاف میانی فولادی | تیر و نبشی فولادی | سازه های فلزی، صنعتی، سوله ها و دهانه های بلند | وزن کم، نصب سریع، دقت بالا در اجرا | هزینه بالاتر، نیاز به ضد زنگ و مراقبت در برابر خوردگی | در سقف تیرچه فلزی استفاده می شود و موجب افزایش استحکام سقف می گردد | تای بیم فولادی به عنوان عضو رابط بین تیرهای اصلی عمل می کند |
| کلاف میانی ترکیبی | بتن و فولاد همزمان | سازه های خاص، ساختمان های چندطبقه و دال های مرکب | ترکیب مزایای بتن و فولاد، عملکرد لرزه ای عالی، وزن مناسب | اجرای پیچیده تر، نیاز به اتصال دقیق فولاد و بتن | کاربرد محدودتر ولی در پروژه های مقاوم سازی بسیار مؤثر است | تای بیم ترکیبی باعث یکپارچگی بین المان های بتن و فولاد می شود |
کلاف میانی بتنی پرکاربردترین نوع در سازه های مسکونی و تجاری است. این کلاف از میلگردهای طولی، خاموت های بسته و بتن تشکیل شده و در تیرها، دیوارها یا سقف های تیرچه بلوک مورد استفاده قرار می گیرد. هدف اصلی اجرای این نوع کلاف، اتصال کامل بین اجزای بتنی و جلوگیری از ترک های ناشی از تغییر شکل یا نشست زمین است. در کلاف میانی سقف تیرچه، این بخش باعث انتقال نیرو از سقف به تیرها و ستون ها شده و از جدا شدن تیرچه ها در اثر زلزله یا ارتعاش جلوگیری می کند.
در اجرای کلاف میانی بتنی، دقت در نحوه آرماتوربندی و تراکم بتن اهمیت زیادی دارد، زیرا هرگونه نقص در اجرا می تواند منجر به تمرکز تنش و ایجاد ترک در سازه شود. در طراحی های جدید، گاهی از ترکیب میلگردهای آجدار با بتن های سبک یا الیافی برای افزایش مقاومت خمشی و کاهش وزن سازه استفاده می شود.
کلاف میانی فولادی بیشتر در سازه های فلزی، صنعتی یا ساختمان هایی با دهانه های بلند به کار می رود. در این نوع، تیرهای فولادی به عنوان کلاف عمل کرده و وظیفه انتقال نیرو بین ستون ها، دیافراگم سقف و دیوارهای باربر را بر عهده دارند. این سیستم علاوه بر افزایش مقاومت سازه، اجرای سریع تر و دقت بالاتری را فراهم می کند.

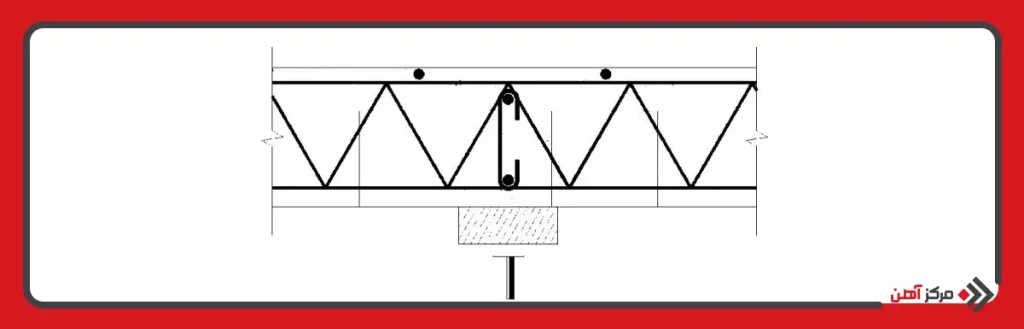

در سیستم های ترکیبی، از کلاف های فولادی برای اتصال بین تیرهای اصلی و فرعی استفاده می شود. در این حالت، نقش تای بیم یا تیر رابط در افزایش یکپارچگی سقف و جلوگیری از پیچش تیرها بسیار مهم است. این نوع کلاف معمولاً در پروژه هایی که به وزن کمتر و مقاومت بالاتر نیاز دارند، مانند سازه های سوله ای یا ساختمان های مرتفع، کاربرد فراوان دارد.
کلاف میانی ترکیبی تلفیقی از بتن و فولاد است که در پروژه هایی استفاده می شود که هر دو ویژگی سبک بودن و مقاومت بالا مورد نیاز است. در این سیستم، فولاد به عنوان عضو کششی و بتن به عنوان عضو فشاری عمل می کند و نتیجه آن سازه ای مقاوم، انعطاف پذیر و با عملکرد لرزه ای مناسب است.
کلاف میانی ترکیبی به ویژه در سقف های تیرچه و دال های مرکب مورد استفاده قرار می گیرد و در برابر تغییر شکل های ناگهانی یا نیروهای زلزله عملکردی پایدار دارد. اجرای صحیح این نوع کلاف نیازمند دقت بالا در اتصال بین فولاد و بتن است تا از لغزش یا جداشدگی بین دو ماده جلوگیری شود.
اجرای کلاف میانی یکی از مراحل حساس در ساخت و ساز است که باید با دقت، هماهنگی و رعایت اصول فنی انجام شود. این فرایند شامل چند بخش اصلی مانند قالب بندی، آرماتوربندی، بتن ریزی و کنترل کیفی است که هر کدام از آنها در عملکرد نهایی سازه نقش مهمی دارند. هدف از اجرای صحیح کلاف میانی، انتقال مناسب نیروها، افزایش پایداری جانبی و جلوگیری از ترک یا نشست سازه است. در ادامه، سه مرحله کلیدی و نتایج آنها توضیح داده شده است:
افزایش مقاومت جانبی دیوارها

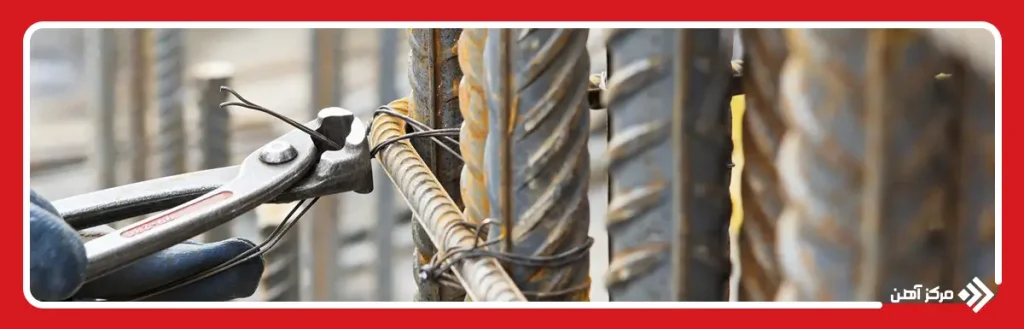

در این مرحله، میلگردهای افقی و عمودی درون قالب کلاف قرار داده می شوند تا اتصال کامل بین دیوارها و تیرها برقرار شود. این کار باعث افزایش سختی جانبی سازه در برابر نیروهای زلزله و باد می شود. اجرای صحیح این مرحله موجب می گردد دیوارها در برابر حرکات افقی مقاوم تر شده و از گسیختگی یا شکست ناگهانی جلوگیری شود.
جلوگیری از ترک و نشست سازه
پس از آرماتوربندی و بتن ریزی، کلاف میانی مانند یک کمربند مقاوم عمل می کند که از تمرکز تنش در نقاط اتصال جلوگیری می کند. این امر باعث می شود نیروها در کل سازه توزیع شده و خطر ترک های ناشی از نشست های موضعی یا تغییر شکل بتن کاهش یابد. به ویژه در ساختمان های چندطبقه، اجرای دقیق این مرحله برای حفظ تعادل و پایداری سازه حیاتی است.
توزیع یکنواخت بار در ساختمان
کلاف میانی با اتصال المان های سازه ای نظیر ستون ها، تیرها و دیوارها، نقش مهمی در توزیع بارهای قائم و جانبی دارد. در این مرحله، کلاف به عنوان یک مسیر انتقال نیرو عمل کرده و از تمرکز بار در نقاط خاص جلوگیری می کند. نتیجه این فرایند، افزایش عمر مفید ساختمان، کاهش تغییر شکل های ناهمگون و عملکرد بهینه کل اسکلت سازه خواهد بود.
برای جلوگیری از ترک و نشست در کلاف میانی، باید اجرای این بخش از سازه با دقت بالا، مصالح استاندارد و رعایت کامل اصول فنی انجام شود. ترک و نشست معمولاً به دلیل تمرکز تنش، ضعف در اتصال بین اجزای سازه، استفاده از مصالح بی کیفیت یا اجرای نادرست آرماتوربندی و بتن ریزی ایجاد می شود. بنابراین، کنترل دقیق مراحل ساخت و توجه به جزئیات اجرایی می تواند از بروز این مشکلات تا حد زیادی جلوگیری کند.
در مرحله اول، طراحی صحیح آرماتوربندی اهمیت زیادی دارد. میلگردهای افقی و عمودی باید طبق نقشه های سازه با فاصله استاندارد و قطر مناسب در محل قرار گیرند. استفاده از خاموت های بسته برای جلوگیری از باز شدن میلگردها هنگام بتن ریزی ضروری است. علاوه بر آن، پوشش مناسب بتن روی میلگرد (کاور بتن) باید رعایت شود تا میلگرد در برابر رطوبت و خوردگی محافظت گردد.
در مرحله دوم، بتن ریزی اصولی و تراکم مناسب بتن نقش مهمی در جلوگیری از ایجاد ترک دارد. استفاده از ویبراتور برای خارج کردن حباب های هوا و افزایش چسبندگی بین بتن و میلگرد ضروری است. بتن باید در دمای مناسب و در چند مرحله ریخته شود تا از شوک حرارتی و خشک شدن ناهمگون جلوگیری گردد. عمل آوری (کیورینگ) بتن نیز باید حداقل تا ۷ روز انجام شود تا رطوبت کافی برای رسیدن به مقاومت نهایی فراهم گردد.
در مرحله سوم، اتصال مناسب کلاف میانی به دیوارها، تیرها و ستون ها اهمیت زیادی دارد. این اتصال باید به گونه ای باشد که نیروهای ناشی از نشست یا تغییر شکل به صورت یکنواخت منتقل شوند. اگر اتصال به درستی انجام نشود، احتمال ترک در محل تقاطع ها افزایش می یابد.
در نهایت، کنترل نشست زمین زیر فونداسیون نیز ضروری است. پیش از اجرای کلاف، باید بستر زیرین از نظر تراکم خاک و مقاومت فشاری بررسی شود. استفاده از مصالح مناسب در زیر دیوارها، زهکشی صحیح و اجرای عایق رطوبتی، از عوامل کلیدی برای جلوگیری از نشست های ناگهانی و آسیب به کلاف میانی هستند.
به طور خلاصه، برای جلوگیری از ترک و نشست در کلاف میانی، باید طراحی دقیق، اجرای اصولی، استفاده از بتن و میلگرد استاندارد، تراکم مناسب، عمل آوری کافی و کنترل نشست زمین به طور همزمان رعایت شود. اجرای این موارد نه تنها از بروز مشکلات سازه ای جلوگیری می کند، بلکه باعث افزایش دوام و طول عمر مفید ساختمان نیز می شود.
کلاف میانی یکی از اجزای کلیدی در سیستم سازه ای ساختمان است که با هدف افزایش مقاومت، یکپارچگی و پایداری در برابر نیروهای مختلف طراحی و اجرا می شود. این بخش همانند یک کمربند مقاوم در ساختمان عمل می کند و ارتباط بین اجزای اصلی مانند دیوارها، ستون ها، تیرها و سقف را برقرار می کند. با این حال، همانند سایر بخش های سازه، اجرای کلاف میانی نیز دارای مزایا و معایب خاص خود است که آگاهی از آن ها می تواند در تصمیم گیری مهندسان و مجریان پروژه تاثیرگذار باشد. در ادامه به مهم ترین مزایا و معایب کلاف میانی اشاره می شود:
مزایای کلاف میانی
معایب کلاف میانی
در مجموع، اگر کلاف میانی به درستی طراحی و اجرا شود، مزایای آن به مراتب بیش از معایب آن است. این عضو سازه ای با نقش مهم خود در انتقال نیرو و جلوگیری از تخریب موضعی، یکی از عوامل اصلی در پایداری و ایمنی ساختمان به شمار می رود.
قیمت کلاف میانی به مجموعه ای از عوامل فنی و اقتصادی وابسته است که هر کدام می توانند تاثیر قابل توجهی بر هزینه نهایی پروژه داشته باشند. یکی از مهم ترین عوامل، نوع مصالح مصرفی است. در کلاف های بتنی، قیمت میلگرد، سیمان و بتن نقش اصلی را دارد و هرگونه نوسان در بازار فولاد و سیمان می تواند به طور مستقیم هزینه ها را تغییر دهد. از سوی دیگر، در پروژه هایی که از کلاف میانی فولادی استفاده می شود، قیمت تیرآهن و نبشی به همراه هزینه برش و جوشکاری بر قیمت تمام شده اثرگذار است. همچنین حجم بتن ریزی، ضخامت کلاف، و میزان آرماتور مورد نیاز از دیگر عوامل تعیین کننده در برآورد هزینه هستند.
عامل مهم دیگر، هزینه های اجرایی و نیروی انسانی است. اجرای صحیح کلاف میانی نیازمند قالب بندی دقیق، آرماتوربندی اصولی و بتن ریزی حرفه ای است که زمان و مهارت بالایی می طلبد. نوع سازه، شرایط اقلیمی و موقعیت پروژه نیز در تعیین هزینه موثرند؛ به طور مثال، در مناطق زلزله خیز یا با خاک ضعیف، نیاز به اجرای تای بیم تقویتی و استفاده از مصالح مقاوم تر وجود دارد که باعث افزایش هزینه نهایی می شود. در نتیجه، برای کنترل قیمت کلاف میانی باید برنامه ریزی دقیق، خرید به موقع مصالح و استفاده از نیروی متخصص در اولویت قرار گیرد تا علاوه بر صرفه جویی اقتصادی، ایمنی سازه نیز تضمین شود.
جمع بندی
در این مقاله دریافتیم که کلاف میانی در ساختمان چیست؟ این بخش با توزیع یکنواخت نیروهای افقی و عمودی، از بروز ترک، نشست و گسیختگی در دیوارها و سقف جلوگیری می کند و عملکرد کلی سازه را بهبود می بخشد. اجرای صحیح کلاف میانی در سقف تیرچه و همچنین استفاده از تای بیم در محل های بحرانی، تأثیر مستقیمی بر دوام و ایمنی سازه دارد. با وجود هزینه های اجرایی و نیاز به دقت بالا در اجرا، مزایای این بخش بسیار بیشتر از معایب آن است و رعایت اصول طراحی، استفاده از مصالح استاندارد و اجرای اصولی می تواند عمر مفید ساختمان را به طور چشمگیری افزایش دهد.
سوالات متداول
کلاف میانی یکی از اجزای سازه ای در ساختمان است که برای یکپارچه سازی اجزای بتنی و افزایش مقاومت در برابر نیروهای افقی مانند زلزله استفاده می شود. این کلاف باعث توزیع یکنواخت تنش ها در سقف و دیوارها می شود.
کلاف میانی به دو نوع بتنی و فولادی تقسیم می شود. نوع بتنی معمولا در ساختمان های بتنی برای اتصال تیر و ستون به کار می رود و نوع فولادی در سازه های فلزی جهت افزایش پایداری و کنترل تغییر شکل استفاده می شود.
اجرای کلاف میانی شامل قالب بندی، آرماتوربندی، نصب میلگردهای تقویتی، بتن ریزی و عمل آوری بتن است. رعایت ترتیب مراحل و کنترل دقیق تراز و تراکم بتن در کیفیت نهایی بسیار مهم است.
کلاف میانی با توزیع یکنواخت بارها و جلوگیری از تمرکز تنش، مانع بروز ترک های سطحی و نشست های موضعی در دیوار و سقف می شود. این بخش در افزایش دوام و عمر مفید ساختمان تاثیر مستقیم دارد.
انتخاب بین کلاف بتنی و فولادی به نوع سازه، شرایط محیطی و بودجه بستگی دارد. در ساختمان های بتنی معمولا نوع بتنی مقرون به صرفه تر است، اما در سازه های صنعتی یا با دهانه بلند نوع فولادی کارایی بیشتری دارد.
رعایت فاصله استاندارد میلگردها، استفاده از بتن با عیار مناسب، کنترل تراز افقی و اتصال کامل به المان های سازه از نکات کلیدی است. همچنین باید از لرزش و جابجایی قالب در حین بتن ریزی جلوگیری شود.
هزینه اجرای کلاف میانی بسته به نوع مصالح، حجم کار، ضخامت بتن و قیمت میلگرد متفاوت است. به طور میانگین بین 10 تا 15 درصد از هزینه کل اسکلت بتنی را شامل می شود.
بله، در سازه های اسکلت فلزی نیز برای افزایش سختی دیافراگم سقف و انتقال نیروها به ستون ها از کلاف میانی فولادی استفاده می شود.
