شیر سوزنی (نیدل ولو) چیست؟ معرفی انواع و کاربرد

شیر سوزنی یا نیدل ولو (Needle Valve) یکی از تجهیزات بسیار مهم و دقیق در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و سیستم های ابزار دقیق است که برای کنترل و تنظیم تدریجی جریان سیالات به کار می رود. این نوع شیر به دلیل طراحی خاص خود که شامل یک سوزن مخروطی و نشیمنگاه دقیق است، امکان کنترل بسیار ظریف دبی را فراهم می کند. به همین دلیل در خطوطی که کوچک ترین تغییر در جریان اهمیت دارد، استفاده از آن کاملا ضروری است. این تجهیز بیشتر در سیستم هایی به کار می رود که نیاز به پایداری فشار و کنترل لحظه ای جریان دارند و نقش مهمی در افزایش ایمنی و دقت فرآیندهای صنعتی ایفا می کند.

از نظر عملکرد، شیر سوزنی نسبت به بسیاری از شیرهای صنعتی دیگر دقت بالاتری در تنظیم جریان ارائه می دهد و به همین دلیل در مدارهای حساس ابزار دقیق و آزمایشگاهی نیز استفاده می شود. ساختار ساده اما بسیار دقیق آن باعث شده تا در شرایط فشار بالا و دماهای مختلف عملکرد قابل اعتمادی داشته باشد. در بسیاری از پروژه های صنعتی، انتخاب صحیح این نوع شیر می تواند تاثیر مستقیم بر راندمان کل سیستم داشته باشد و از بروز نوسانات ناخواسته در جریان جلوگیری کند.

در دنیای صنعت امروز، انتخاب تجهیزات مناسب تاثیر مستقیمی بر بهره وری، ایمنی و هزینه های اجرایی دارد. به همین دلیل آشنایی با تجهیزاتی مانند شیر سوزنی می تواند در تصمیم گیری های فنی بسیار موثر باشد و نقش مهمی در بهینه سازی طراحی سیستم ها داشته باشد. همچنین عواملی مانند کیفیت متریال، استاندارد تولید و شرایط بازار، از جمله نوسانات قیمت آهن کیلویی نیز می تواند به صورت غیر مستقیم بر هزینه های پروژه و انتخاب تجهیزات تاثیر بگذارد. هرچه شرایط اقتصادی و صنعتی پیچیده تر می شود، اهمیت انتخاب تجهیزات دقیق تر و با کیفیت تر نیز افزایش می یابد. برای درک بهتر این تجهیز و کاربردهای گسترده آن، در ادامه مقاله به صورت کامل به بررسی ساختار، انواع و عملکرد شیر سوزنی پرداخته می شود.

شیر سوزنی چیست؟

شیر سوزنی یک تجهیز کنترلی بسیار دقیق در سیستم های پایپینگ و ابزار دقیق است که وظیفه آن تنظیم تدریجی دبی سیال با استفاده از یک سوزن مخروطی و نشیمنگاه (Seat) ماشین کاری شده است. در این شیر، حرکت بسیار کم سوزن در راستای محور باعث تغییر قابل توجه در سطح مقطع عبور جریان می شود، به همین دلیل حتی کوچک ترین جابجایی در موقعیت دسته تنظیم، تغییر دقیق و قابل کنترل در دبی ایجاد می کند. این ویژگی باعث شده شیر سوزنی در مدارهای حساس که نیاز به کنترل پایدار جریان، تنظیم فشار و کاهش نوسانات دارند به عنوان یک المان کلیدی استفاده شود.

از نظر طراحی هیدرولیکی، مسیر جریان در شیر سوزنی به گونه ای مهندسی شده که سیال پس از ورود، به تدریج از ناحیه باریک بین سوزن و نشیمنگاه عبور می کند. این ساختار باعث ایجاد افت فشار کنترل شده و در عین حال افزایش دقت در تنظیم جریان می شود. به همین دلیل این شیر بیشتر در خطوطی استفاده می شود که دبی کم تا متوسط دارند و کنترل پیوسته و مرحله ای جریان اهمیت بالایی دارد.

در مقایسه با تجهیزاتی مانند شیر چاقویی که عمدتا برای قطع و وصل سریع جریان در سیالات غلیظ، دوغابی یا حاوی ذرات جامد استفاده می شود، شیر سوزنی کاملا ماهیت متفاوتی دارد. شیر سوزنی برای کنترل تدریجی و دقیق جریان طراحی شده و جایگزین مستقیم شیرهای قطع و وصل سریع محسوب نمی شود. این تفاوت عملکرد باعث شده هر کدام از این تجهیزات در بخش های کاملا مجزا از صنایع فرآیندی، نفت و گاز و سیستم های انتقال سیال به کار گرفته شوند.

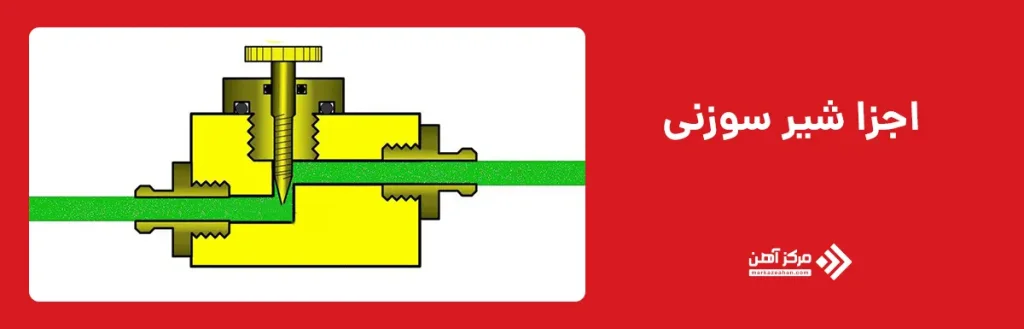

اجزا شیر سوزنی

شیر سوزنی از چند بخش مکانیکی اصلی تشکیل شده است که هر کدام وظیفه مشخص و مستقلی در فرآیند کنترل جریان و آب بندی دارند. عملکرد دقیق این شیر حاصل هماهنگی کامل بین این اجزا است و هر اختلال در یکی از آن ها می تواند روی دقت کنترل و نشتی تاثیر مستقیم بگذارد.

بدنه (Body)

بدنه اصلی ترین بخش شیر سوزنی است که تمام اجزای داخلی در آن قرار می گیرند و وظیفه تحمل فشار داخلی سیستم را بر عهده دارد. این بخش به خطوط لوله متصل می شود و باید از متریال مقاوم مانند استنلس استیل، برنج یا فولاد کربنی ساخته شود تا در برابر فشار و خوردگی عملکرد مناسبی داشته باشد.

سوزن (Needle)

سوزن بخش کنترلی اصلی شیر است که به صورت مخروطی طراحی شده و با حرکت تدریجی خود میزان عبور سیال را تنظیم می کند. هر چه سوزن بیشتر به سمت نشیمنگاه حرکت کند، سطح عبور سیال کاهش یافته و جریان با دقت بیشتری کنترل می شود.

نشیمنگاه (Seat)

نشیمنگاه محل تماس مستقیم سوزن است و نقش بسیار مهمی در آب بندی و کنترل دقیق جریان دارد. کیفیت ماشین کاری این بخش تاثیر مستقیم بر میزان نشتی و دقت عملکرد شیر دارد و باید با دقت بسیار بالا تولید شود.

دسته تنظیم (Handwheel)

دسته تنظیم یا هندویل وظیفه کنترل حرکت سوزن را بر عهده دارد و اپراتور با چرخاندن آن می تواند میزان باز یا بسته بودن شیر را تنظیم کند. این بخش امکان کنترل تدریجی و دقیق جریان را فراهم می کند و یکی از اجزای کلیدی در عملکرد شیر سوزنی است.

پکینگ آب بندی (Packing)

پکینگ ها مجموعه ای از مواد آب بندی هستند که در اطراف ساقه شیر قرار می گیرند و از خروج سیال به بیرون جلوگیری می کنند. این بخش باید در برابر فشار، دما و سایش مقاوم باشد تا عملکرد طولانی مدت و بدون نشتی را تضمین کند.

در طراحی و انتخاب این اجزا، شرایط کاری و نوع سیال بسیار مهم است و گاهی حتی هزینه های جانبی پروژه نیز تحت تاثیر قرار می گیرد. به عنوان مثال در پروژه های بزرگ صنعتی، نوسانات قیمت لوله می تواند به صورت غیر مستقیم بر انتخاب متریال و کیفیت اجزای مورد استفاده در شیر سوزنی تاثیر بگذارد.

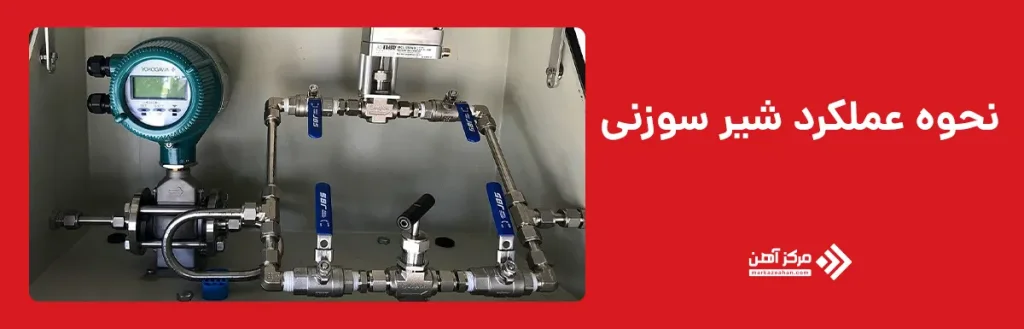

نحوه عملکرد شیر سوزنی

در سیستم های صنعتی، شیر سوزنی به عنوان یک شیر کنترل دقیق برای تنظیم تدریجی جریان سیال عمل می کند. اساس عملکرد این شیر بر حرکت خطی و بسیار دقیق یک سوزن مخروطی در داخل نشیمنگاه استوار است. با چرخاندن دسته تنظیم، ساقه شیر به صورت میلی متری جابجا می شود و موقعیت سوزن نسبت به نشیمنگاه تغییر می کند. این تغییرات بسیار کوچک، باعث ایجاد تغییرات قابل توجه در سطح مقطع عبور سیال می شود و همین موضوع دقت بالای این تجهیز را شکل می دهد.

در حالت کاملا باز، فاصله سوزن از نشیمنگاه حداکثر است و سیال بدون محدودیت جدی از مسیر عبور می کند. با شروع بسته شدن تدریجی، سوزن به آرامی وارد نشیمنگاه می شود و مسیر عبور سیال به صورت کنترل شده کاهش پیدا می کند. این فرآیند به گونه ای طراحی شده که تغییرات جریان کاملا نرم و قابل پیش بینی باشد و از ایجاد ضربه فشار یا نوسانات ناگهانی در سیستم جلوگیری شود. به همین دلیل، شیر سوزنی در مدارهایی که نیاز به تنظیم دقیق و پایدار جریان دارند، بسیار پرکاربرد است.

در بسیاری از کاربردهای صنعتی، این شیر به عنوان یک عنصر تنظیم نهایی در کنار سایر تجهیزات کنترلی استفاده می شود. در سیستم های ابزار دقیق و فرآیندهای حساس، حتی تغییرات بسیار کوچک در موقعیت سوزن می تواند اثر قابل توجهی بر دبی جریان داشته باشد. به همین دلیل اپراتور می تواند با دقت بالا جریان را در محدوده مورد نظر تنظیم کند.

از نظر هیدرولیکی، عبور سیال از فضای باریک بین سوزن و نشیمنگاه باعث ایجاد افت فشار کنترل شده می شود. این افت فشار بخشی از عملکرد طبیعی شیر است و برای کنترل جریان ضروری محسوب می شود. طراحی داخلی شیر به گونه ای است که این افت فشار به شکل تدریجی رخ دهد تا پایداری جریان در کل سیستم حفظ شود.

در نهایت، عملکرد صحیح شیر سوزنی وابسته به کیفیت ساخت، دقت ماشین کاری اجزا و شرایط کاری مناسب است. هرگونه سایش یا آسیب در سوزن و نشیمنگاه می تواند دقت کنترل را کاهش دهد و عملکرد کلی سیستم را تحت تاثیر قرار دهد.

انواع شیر سوزنی

شیر سوزنی در مدل ها و طراحی های مختلف تولید می شود تا بتواند در شرایط متنوع صنعتی، از خطوط فشار بالا تا سیستم های ابزار دقیق، عملکرد قابل اطمینان داشته باشد. تفاوت در مسیر جریان، نوع اتصال، زاویه بدنه و میزان دقت مورد نیاز باعث شده انواع شیر سوزنی برای کاربردهای خاص توسعه پیدا کنند.

این تنوع صرفا ظاهری نیست، بلکه هر طراحی برای یک نیاز مشخص مهندسی شده است؛ از کنترل بسیار دقیق جریان در تجهیزات حساس گرفته تا استفاده در خطوط صنعتی سنگین. در ادامه ابتدا یک مقایسه کلی از انواع ارائه می شود و سپس هر مدل به صورت تخصصی بررسی خواهد شد.

نوع شیر سوزنی	ساختار	کاربرد	ویژگی اصلی
زاویه ای (مورب)	90 درجه	فضاهای محدود	افت فشار کمتر
Z شکل	مسیر کنترل دقیق داخلی	ابزار دقیق	دقت بسیار بالا
T شکل	سه راهی	انشعاب جریان	تقسیم/ترکیب جریان
مستقیم (Inline)	خطی	خطوط عمومی	نصب ساده

شیر سوزنی مورب یا زاویه ای

شیر سوزنی مورب یا زاویه ای دارای طراحی 90 درجه است که مسیر جریان را تغییر جهت می دهد. این طراحی باعث می شود جریان با کمترین آشفتگی وارد مسیر کنترل شده شود و در نتیجه افت فشار نسبت به برخی مدل های دیگر کمتر باشد. این نوع در سیستم هایی استفاده می شود که هم محدودیت فضا وجود دارد و هم نیاز به تغییر جهت لوله کشی مطرح است.

در کاربردهای صنعتی، این مدل اغلب در خطوط فرآیندی متوسط، سیستم های انتقال سیال و تجهیزات کنترلی استفاده می شود. در برخی پروژه ها، از شیر سوزنی استیل در این طراحی استفاده می شود تا مقاومت در برابر خوردگی و فشار افزایش یابد. همچنین در سیستم هایی مانند تجهیزات ایمنی و برخی مدارهای شیر سوزنی آتش نشانی، نسخه های زاویه ای به دلیل دسترسی بهتر و نصب سریع تر کاربرد دارند.

شیر سوزنی Z شکل

شیر سوزنی Z شکل دقیق ترین طراحی در میان انواع رایج است. در این مدل، مسیر جریان به صورت کاملا مهندسی شده تغییر جهت می دهد و همین موضوع باعث می شود کنترل جریان با حساسیت بسیار بالا انجام شود. کوچک ترین حرکت در سوزن، تغییر محسوسی در دبی ایجاد می کند و به همین دلیل این مدل در سیستم های ابزار دقیق و فرآیندهای حساس استفاده می شود.

از این نوع شیر در کاربردهایی استفاده می شود که نیاز به کنترل بسیار دقیق دارند، مانند سیستم های تست، خطوط تزریق و تجهیزات آزمایشگاهی. در برخی سایزهای بزرگ تر مانند شیر سوزنی 4 اینچ نیز طراحی Z شکل برای کاربردهای صنعتی خاص استفاده می شود، هرچند بیشتر در سایزهای کوچک و متوسط رایج است. این مدل به دلیل دقت بالا، در دسته تجهیزات کنترلی حساس قرار می گیرد.

شیر سوزنی T شکل

شیر سوزنی T شکل برای مدیریت چند مسیر جریان طراحی شده است و دارای سه ورودی یا خروجی است. این طراحی امکان تقسیم یا ترکیب جریان را فراهم می کند و در سیستم هایی که نیاز به کنترل همزمان چند خط دارند بسیار کاربردی است. ساختار داخلی این مدل پیچیده تر از سایر انواع است و نیاز به طراحی دقیق هیدرولیکی دارد.

در صنایع فرآیندی و خطوط توزیع سیال، این مدل برای کنترل همزمان چند مسیر استفاده می شود. در برخی کاربردهای خاص، نسخه های شیر سوزنی دستی در این طراحی به کار می روند تا اپراتور بتواند به صورت مستقیم جریان را بین مسیرهای مختلف تنظیم کند. این مدل بیشتر در سیستم های نیمه صنعتی و کاربردهای خاص استفاده می شود.

شیر سوزنی مستقیم (Inline)

شیر سوزنی مستقیم ساده ترین و رایج ترین طراحی در میان انواع مختلف است. در این مدل، جریان به صورت مستقیم از بدنه عبور می کند و سوزن در مسیر خطی وظیفه کنترل دبی را بر عهده دارد. این ساختار باعث کاهش پیچیدگی نصب و افزایش سرعت راه اندازی سیستم می شود.

این مدل در خطوط عمومی، سیستم های کم فشار و کاربردهای صنعتی سبک بسیار استفاده می شود. به دلیل سادگی طراحی، هزینه نگهداری آن نیز پایین تر است و انتخاب مناسبی برای پروژه هایی است که نیاز به کنترل پیچیده ندارند. در فرآیند خرید شیر سوزنی، این مدل معمولا به عنوان گزینه اقتصادی و کاربردی در نظر گرفته می شود و بسته به شرایط کاری انتخاب می شود.

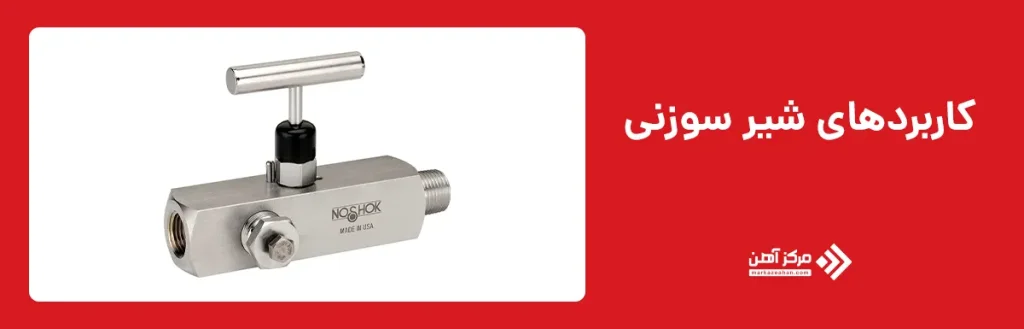

کاربردهای شیر سوزنی

در بسیاری از سیستم های صنعتی، کنترل دقیق جریان سیالات یکی از عوامل کلیدی در عملکرد پایدار و ایمن فرآیندها محسوب می شود. تجهیزاتی که بتوانند این سطح از دقت را در تنظیم جریان فراهم کنند، نقش مهمی در طراحی و بهره برداری از خطوط انتقال دارند. به همین دلیل، برخی شیرهای کنترلی به طور ویژه برای پاسخ به نیازهای حساس و دقیق در شرایط کاری مختلف توسعه یافته اند و در بخش های متنوع صنعتی مورد استفاده قرار می گیرند.

کاربرد در صنایع نفت و گاز

در صنایع نفت و گاز، از شیر سوزنی برای کنترل دقیق جریان سیالات تحت فشار بالا استفاده می شود. این تجهیزات در خطوط تزریق، نمونه گیری و سیستم های فرآیندی حساس به کار می روند و دقت بالای آن ها باعث افزایش ایمنی و پایداری سیستم می شود. در این حوزه، انتخاب درست انواع شیر سوزنی اهمیت زیادی دارد زیرا شرایط کاری بسیار متغیر و حساس است.

کاربرد در صنایع پتروشیمی

در واحدهای پتروشیمی، شیر سوزنی برای تنظیم جریان مواد شیمیایی و کنترل فرآیندهای واکنشی استفاده می شود. این شیرها امکان کنترل تدریجی جریان را فراهم می کنند و از ایجاد نوسانات ناخواسته در واکنش های شیمیایی جلوگیری می کنند. در این صنایع، دقت در انتخاب تجهیزات نقش مهمی در کیفیت نهایی محصول دارد.

کاربرد در سیستم های ابزار دقیق

در سیستم های ابزار دقیق، شیر سوزنی برای تنظیم جریان گازها و مایعات در مقیاس های بسیار کوچک استفاده می شود. این کاربرد نیازمند دقت بسیار بالا است و کوچک ترین تغییر در تنظیم شیر می تواند بر عملکرد کل سیستم تاثیر بگذارد. در این بخش، استفاده از مدل های دقیق مانند شیر سوزنی دستی بسیار رایج است.

کاربرد در خطوط بخار و حرارتی

در سیستم های بخار، شیر سوزنی برای کنترل جریان بخار و تنظیم فشار در خطوط انتقال استفاده می شود. این شیرها به دلیل مقاومت بالا در برابر دما و فشار، عملکرد قابل اعتمادی در شرایط سخت دارند. استفاده صحیح از این تجهیزات باعث افزایش راندمان حرارتی سیستم می شود.

کاربرد در سیستم های گاز صنعتی

در خطوط انتقال گاز، شیر سوزنی برای کنترل دقیق جریان و جلوگیری از نوسانات فشار به کار می رود. این کاربرد به ویژه در سیستم های حساس ایمنی اهمیت دارد و نقش مهمی در پایداری عملکرد خطوط دارد.

کاربرد در تجهیزات آتش نشانی و ایمنی

در برخی سیستم های ایمنی، از طراحی های خاص شیر سوزنی برای کنترل جریان آب یا مواد خاموش کننده استفاده می شود. این نوع تجهیزات باید قابلیت عملکرد سریع و دقیق در شرایط اضطراری را داشته باشند و در برخی موارد به عنوان شیر سوزنی آتش نشانی مورد استفاده قرار می گیرند.

کاربرد در صنایع عمومی و خطوط انتقال

در بسیاری از پروژه های صنعتی، شیر سوزنی برای کنترل جریان در خطوط عمومی انتقال سیال استفاده می شود. این کاربرد شامل تنظیم دبی در سیستم های مختلف و کنترل فرآیندهای ساده تر است که نیاز به دقت متوسط دارند.

شیر سوزنی یکی از مهم ترین تجهیزات کنترلی در سیستم های صنعتی است که به دلیل دقت بالا در تنظیم جریان، در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد. این شیر با طراحی خاص خود امکان کنترل تدریجی و پایدار سیالات را فراهم می کند و در شرایطی که کوچک ترین تغییر در دبی اهمیت دارد، عملکرد بسیار قابل اعتمادی ارائه می دهد. بررسی ساختار، نحوه عملکرد و انواع شیر سوزنی نشان می دهد که هر مدل برای شرایط کاری مشخصی طراحی شده و انتخاب صحیح آن نقش مهمی در راندمان سیستم دارد.

از سوی دیگر، شناخت دقیق کاربرد شیر سوزنی در صنایع مختلف مانند نفت و گاز، پتروشیمی، ابزار دقیق و سیستم های حرارتی کمک می کند تا انتخاب آگاهانه تری در زمان طراحی یا بهره برداری انجام شود. در فرآیند انتخاب و خرید شیر سوزنی، توجه به عواملی مانند فشار کاری، نوع سیال، جنس بدنه و شرایط نصب اهمیت زیادی دارد و می تواند تاثیر مستقیم بر عملکرد نهایی سیستم داشته باشد. همچنین بررسی دقیق قیمت شیر سوزنی در کنار کیفیت ساخت، به تصمیم گیری اقتصادی و فنی بهتر کمک می کند.

در نهایت می توان گفت شیر سوزنی به عنوان یک تجهیز دقیق و حساس، نقش کلیدی در کنترل جریان سیالات ایفا می کند و انتخاب درست آن می تواند به افزایش ایمنی، کاهش خطاهای عملیاتی و بهبود عملکرد کلی سیستم های صنعتی منجر شود.
