در معماری مدرن، یکی از جزئیاتی که تأثیر مستقیم بر ایمنی، زیبایی و حتی کاربری فضا دارد، مفهوم اوکابه (OKB) یا همان دست انداز پنجره است. اوکابه در واقع به فاصله عمودی میان کف finished floor و زیر پنجره گفته می‌شود که تعیین آن از نظر ضوابط پنجره در مقررات ملی ساختمان اهمیت ویژه‌ای دارد.
در طراحی و اجرای ساختمان‌های مسکونی، به‌ویژه در واحدهایی که دارای پنجره‌های قدی یا جان پناه کوتاه هستند، ارتفاع دقیق اوکابه می‌تواند نقش مهمی در حفظ ایمنی ساکنان داشته باشد. این مقدار بسته به نوع فضا، مانند آشپزخانه یا پذیرایی، متفاوت است و باید مطابق با استاندارد OKB در معماری تنظیم شود.
از سوی دیگر، انتخاب مصالح مناسب برای قاب و لبه پنجره نیز اهمیت دارد. در پروژه های بزرگ ساختمانی، افزایش قیمت آهن و تغییرات قیمت پروفیل درب و پنجره از عواملی هستند که بر تصمیم گیری مهندسان و پیمانکاران تأثیر می گذارند. بسیاری از مجریان برای کاهش هزینه ها از پروفیل‌های سبک تر یا ترکیب فلز و شیشه استفاده می کنند، اما رعایت حداقل ارتفاع جان پناه پنجره همچنان الزامی است.
در نهایت، همان طور که نوسانات قیمت پروفیل در بازار بر انتخاب متریال تأثیر می گذارد، آشنایی با مفهوم اوکابه، استانداردهای مربوط به آن و نحوه تعیین ارتفاع مناسب، از ملزومات طراحی ایمن و اصولی به شمار می رود.
اوکابه یا OKB در معماری به فاصله عمودی بین کف تمام شده و زیر لبه پنجره گفته می شود. این مقدار معمولاً بر حسب سانتی متر بیان می شود و در نقشه های معماری با علامت OKB=90 یا OKB=120 مشخص می شود. این عدد نشان می دهد پنجره در چه ارتفاعی از کف نصب می شود و هدف از آن ایجاد تعادل بین ایمنی، نورگیری و زیبایی است.
در اوکابه در ساختمان مسکونی، مقدار ارتفاع باید متناسب با نوع فضا تعیین شود. برای مثال در اتاق خواب و سالن پذیرایی، ارتفاع پنجره از کف معمولاً بین 90 تا 110 سانتی متر در نظر گرفته می شود. در آشپزخانه این مقدار بیشتر است، زیرا دست انداز پنجره آشپزخانه باید بالاتر از سطح کابینت و سینک باشد و معمولاً بین 120 تا 130 سانتی متر تنظیم می شود تا تداخلی در استفاده از فضای کابینت ایجاد نشود.
در اوکابه در نقشه معماری، علاوه بر عدد ارتفاع، نوع فضا، ضخامت کف سازی و ارتفاع نهایی کف تمام شده باید به دقت مشخص شود. اگر این موارد نادیده گرفته شوند، ممکن است در مرحله اجرا اختلاف ارتفاع واقعی با نقشه رخ دهد که باعث کاهش نورگیری یا تداخل با مبلمان و تجهیزات داخلی خواهد شد.
انتخاب نوع قاب و پروفیل پنجره نیز در اجرای دقیق اوکابه اهمیت زیادی دارد. با توجه به نوسانات قیمت پروفیل درب و پنجره در بازار، طراحان و پیمانکاران باید میان گزینه هایی مانند آلومینیوم، فولاد یا یو پی وی سی انتخاب درستی داشته باشند. استفاده از پروفیل با کیفیت، علاوه بر افزایش عمر مفید پنجره، باعث اجرای دقیق تر اوکابه و جلوگیری از تغییر شکل در اثر فشار یا دما می شود.
در ساختمان هایی که دارای پنجره های قدی هستند، مقدار OKB ممکن است صفر باشد. در این حالت وجود جان پناه پنجره با ارتفاع حداقل 90 سانتی متر الزامی است تا ایمنی ساکنان حفظ شود. این ضابطه در ضوابط پنجره در مقررات ملی ساختمان نیز به طور صریح ذکر شده است و رعایت آن به ویژه در طبقات بالا ضروری می باشد.
به طور خلاصه، اوکابه تنها یک عدد در نقشه نیست، بلکه یک معیار کلیدی در طراحی معماری است که ترکیبی از ایمنی، نور مناسب، تهویه، زیبایی و کارایی را در فضاهای مختلف ساختمان به وجود می آورد.
اوکابه یا OKB با توجه به نوع طراحی، ارتفاع و کاربری فضا به چند دسته تقسیم می شود. انتخاب نوع اوکابه در پروژه های ساختمانی تأثیر مستقیم بر زیبایی نما، ایمنی ساکنان و میزان نورگیری فضا دارد. مهندسان در زمان طراحی باید بر اساس استاندارد OKB در معماری، ارتفاع پنجره از کف و نوع بازشو را تعیین کنند تا ضمن رعایت ضوابط پنجره در مقررات ملی ساختمان، تناسب عملکردی و بصری نیز حفظ شود. به طور کلی اوکابه در ساختمان ها به چهار نوع اصلی تقسیم می شود: 1. اوکابه معمولی یا استاندارد 2. اوکابه بلند یا پنجره نیم قدی 3. اوکابه صفر یا پنجره قدی 4. اوکابه خاص یا متغیر (در فضاهای خاص مانند آشپزخانه، حمام یا اتاق تاسیسات) در ادامه هر نوع اوکابه به طور جداگانه بررسی شده است:
| نوع اوکابه | ارتفاع تقریبی از کف (سانتی متر) | کاربرد رایج | توضیحات تکمیلی |
|---|---|---|---|
| اوکابه معمولی | 90 تا 110 | اتاق خواب، نشیمن، پذیرایی | متداول ترین نوع در ساختمان های مسکونی |
| اوکابه بلند | 110 تا 130 | فضاهای آموزشی، اداری، سالن ها | نور زیاد با حفظ حریم دید |
| اوکابه صفر (قدی) | 0 تا 20 | نماهای مدرن، پاسیو، فروشگاه ها | نیاز به جان پناه یا شیشه ایمن |
| اوکابه خاص | 120 تا 150 | آشپزخانه، سرویس بهداشتی، اتاق تاسیسات | طراحی متناسب با عملکرد فضا |
اوکابه معمولی یا استاندارد
این نوع اوکابه متداول ترین حالت در ساختمان های مسکونی است و معمولاً بین 90 تا 110 سانتی متر از کف تمام شده فاصله دارد. این مقدار برای فضاهایی مانند اتاق خواب، نشیمن و پذیرایی مناسب است. ارتفاع جان پناه در این حالت نیز معمولاً 80 تا 100 سانتی متر در نظر گرفته می شود تا ایمنی کامل فراهم گردد.
اوکابه بلند یا پنجره نیم قدی
در این نوع، پنجره تا ارتفاع 40 تا 50 سانتی متر از سقف ادامه دارد و برای فضاهایی استفاده می شود که نیاز به نور زیاد دارند اما دید مستقیم بیرونی مطلوب نیست. از این نوع بیشتر در ادارات، سالن های بزرگ یا مکان های آموزشی استفاده می شود.
اوکابه صفر یا پنجره قدی
در این حالت، پنجره از کف شروع می شود و تا نزدیکی سقف ادامه دارد. این نوع در نماهای مدرن، پاسیوها و فضاهای تجاری کاربرد دارد. در OKB پنجره قدی، عدد اوکابه صفر است ولی وجود جان پناه پنجره طبق مقررات ملی الزامی است تا ایمنی تأمین شود. در چنین حالتی ممکن است از نرده یا شیشه سکوریت مقاوم استفاده شود تا خطر سقوط کاهش یابد.
اوکابه خاص یا متغیر
این نوع در فضاهای خاص مانند آشپزخانه، سرویس بهداشتی یا فضاهای صنعتی کاربرد دارد. در آشپزخانه معمولاً دست انداز پنجره آشپزخانه بین 120 تا 130 سانتی متر است تا با سطح کابینت هماهنگ شود. در سرویس بهداشتی یا اتاق های فنی نیز ممکن است ارتفاع پنجره از کف تا 150 سانتی متر افزایش یابد تا حفظ حریم خصوصی و تهویه مناسب هر دو تأمین شوند.

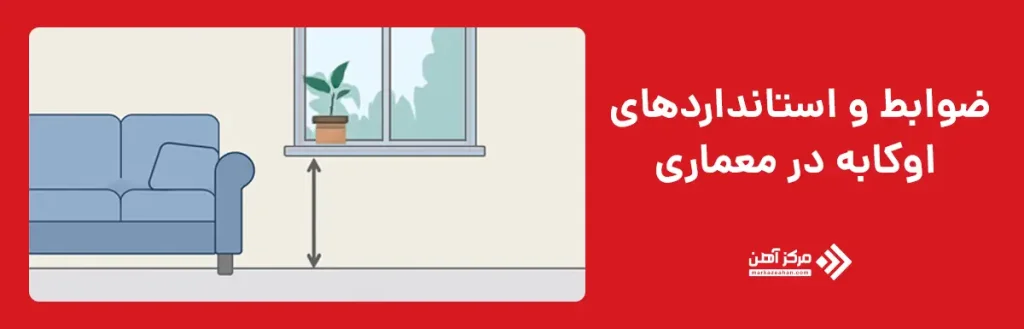

طراحی درست اوکابه در ساختمان تنها به زیبایی ظاهری مربوط نمی شود، بلکه نقش مهمی در ایمنی، راحتی استفاده و هماهنگی فضاهای داخلی دارد. مهندسان در هنگام مشخص کردن ارتفاع پنجره از کف باید مجموعه ای از عوامل عملکردی و بصری را در نظر بگیرند تا هم ایمنی کاربران حفظ شود و هم نور طبیعی به شکل مطلوب وارد فضا گردد. در ادامه به مهم ترین نکات کاربردی در تعیین اوکابه اشاره می شود:
یکی از مهم ترین ضوابط اوکابه در معماری مربوط به حداقل ارتفاع جان پناه پنجره است. بر اساس مقررات ملی ساختمان، در طبقات بالاتر از همکف، ارتفاع جان پناه نباید کمتر از 90 سانتی متر باشد. در ساختمان هایی که از شیشه های تمام قد یا نمای شیشه ای استفاده می شود، باید نرده یا شیشه ایمن سکوریت با ارتفاع مناسب نصب شود تا خطر سقوط کاهش پیدا کند.
همچنین مقدار استاندارد OKB برای فضاهای مختلف متفاوت است. برای اتاق های مسکونی مقدار معمول بین 90 تا 110 سانتی متر، برای آشپزخانه بین 120 تا 130 سانتی متر و برای سرویس های بهداشتی بین 140 تا 150 سانتی متر در نظر گرفته می شود. این اعداد با هدف حفظ دید، تهویه و نور مناسب انتخاب می شوند.
در اوکابه در نقشه معماری، باید ضخامت کف سازی و ارتفاع کف تمام شده دقیق مشخص شود. در صورت عدم درج این اطلاعات، ممکن است در مرحله اجرا اوکابه واقعی با نقشه متفاوت باشد و باعث تداخل با مبلمان یا تجهیزات شود.

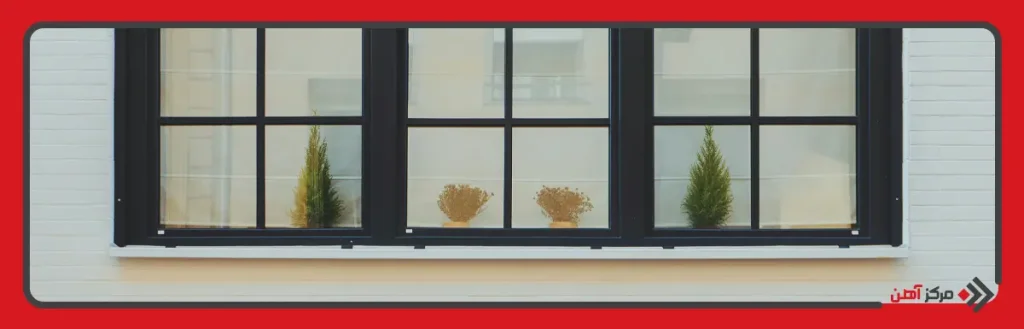

طبق استاندارد OKB در معماری، فاصله عمودی پنجره ها در نمای ساختمان باید هماهنگ باشد تا نظم بصری ایجاد شود. در طراحی نما، استفاده از یک خط افقی مشترک برای تمامی پنجره ها باعث ایجاد زیبایی و هماهنگی در چهره ساختمان می شود.
نکته دیگر مربوط به مصالح مورد استفاده است. در پروژه هایی که از قاب های فلزی یا آلومینیومی استفاده می شود، باید تغییرات احتمالی در ضخامت کف و قاب در زمان نصب لحاظ گردد. در غیر این صورت اختلاف چند سانتی متری در ارتفاع نهایی ممکن است ظاهر نما را ناهماهنگ کند.
همچنین در طراحی اوکابه در ساختمان مسکونی، باید توجه شود که ارتفاع پنجره از کف با موقعیت مبلمان مانند تخت یا میز تلویزیون تداخل نداشته باشد. به عنوان مثال، در اتاق خواب نباید پنجره در پشت تخت یا بالای آن قرار گیرد زیرا علاوه بر مشکل بصری، خطر شکستن شیشه نیز وجود دارد.
در نهایت، ضوابط اوکابه تنها برای زیبایی نیستند، بلکه برای ایمنی و راحتی زندگی روزمره طراحی شده اند. رعایت این استانداردها باعث می شود ساختمان علاوه بر داشتن نمای منظم و زیبا، از نظر عملکردی نیز کارآمد و ایمن باشد.
این جدول در واقع یک خلاصه کاربردی از ضوابط پنجره در مقررات ملی ساختمان است که به شکل دقیق، عددی و قابل استناد ارائه شده است. هدف از تنظیم آن کمک به معماران، ناظران و مجریان ساختمانی است تا هنگام تعیین ارتفاع پنجره از کف یا همان OKB به راحتی بتوانند به مقادیر استاندارد و الزامات قانونی دسترسی داشته باشند.
با مطالعه جدول مشخص می شود که هر فضا چه حداقل ارتفاعی برای پنجره نیاز دارد، در چه شرایطی باید از جان پناه پنجره استفاده شود، چه نوع شیشه ای الزامی است و کدام مبحث مقررات ملی منبع هر الزام محسوب می شود. در نتیجه این جدول ابزاری کاربردی برای جلوگیری از خطاهای طراحی و اجرایی به شمار می رود و باعث می شود ساختمان علاوه بر زیبایی از نظر ایمنی و انطباق با قانون نیز کاملاً استاندارد باشد.
| مورد قانونی | حداقل مقدار یا الزام مشخص شده | توضیحات و کاربرد | منبع مرتبط در مقررات ملی ساختمان |
|---|---|---|---|
| حداقل ارتفاع جان پناه پنجره | 90 سانتی متر برای ساختمان های مسکونی، 110 سانتی متر برای ساختمان های عمومی | برای جلوگیری از سقوط افراد از طبقات بالا الزامی است. | مبحث چهارم و مبحث نوزدهم مقررات ملی ساختمان |
| حداقل ارتفاع پنجره از کف (OKB) | 90 تا 110 سانتی متر در فضاهای مسکونی | میزان نورگیری طبیعی و دید مناسب را حفظ می کند. | مبحث چهارم (الزامات معماری فضاهای مسکونی) |
| ارتفاع دست انداز پنجره آشپزخانه | 120 تا 130 سانتی متر از کف تمام شده | باید بالاتر از سطح کابینت و سینک باشد تا مانع کاربری نشود. | مبحث سیزدهم (تجهیزات و کاربری داخلی) |
| استفاده از شیشه ایمن | اجباری در تمام پنجره هایی با ارتفاع کمتر از 90 سانتی متر از کف | از نوع سکوریت یا لمینت جهت جلوگیری از شکست و آسیب استفاده شود. | مبحث پانزدهم (حفاظت در برابر خطرات فیزیکی) |
| جان پناه شفاف در نماهای مدرن | حداقل ارتفاع 90 سانتی متر با شیشه سکوریت مقاوم | در نماهای تمام شیشه یا پنجره های قدی ضروری است. | مبحث چهارم (نما و بازشوها) |
| اوکابه در پله و پاگرد | بالای 120 سانتی متر از کف پله یا پاگرد | برای جلوگیری از سقوط در مسیر تردد الزامی است. | مبحث چهارم (ایمنی مسیرهای حرکت) |
| اوکابه در مهدکودک و فضاهای کودکانه | حداقل 120 سانتی متر و استفاده از شیشه نشکن | برای حفظ ایمنی کودکان و جلوگیری از سقوط الزامی است. | مبحث بیستم (ایمنی و بهداشت فضاهای آموزشی) |
| هماهنگی در ارتفاع پنجره ها | تمام پنجره های یک نما باید دارای خط افقی مشترک باشند | برای ایجاد نظم بصری و هماهنگی در طراحی نما ضروری است. | مبحث چهارم (هماهنگی معماری) |
| کنترل در اجرای OKB | پیمانکار موظف به رعایت دقیق ارتفاع طبق نقشه مصوب است | هرگونه تغییر باید با تایید مهندس ناظر انجام شود. | مبحث دوم (نظامات اداری و کنترل پروژه) |
| استفاده از مصالح مقاوم در اطراف بازشوها | لازم است از سنگ، بتن یا قاب فلزی مقاوم استفاده شود | از تغییر شکل یا نشست قاب جلوگیری می کند. | مبحث پنجم (مصالح و اجزای غیر سازه ای) |
در طراحی و اجرای ساختمان، تعیین دقیق اوکابه اهمیت زیادی دارد اما اشتباهات ساده می تواند باعث مشکلات جدی در ایمنی و زیبایی شود. مهم ترین خطاهای رایج عبارتند از:
اجرای دقیق اوکابه در پروژه های ساختمانی یکی از مراحل مهم در نصب پنجره است که تاثیر مستقیمی بر ایمنی، عملکرد حرارتی و زیبایی نمای ساختمان دارد. اگر ارتفاع پنجره از کف به درستی تعیین نشود، ممکن است مشکلاتی مانند نفوذ رطوبت، باز و بسته نشدن صحیح بازشو، یا ناهماهنگی در نما به وجود آید. از این رو رعایت استاندارد OKB در معماری و کنترل دقیق مراحل نصب از اهمیت بالایی برخوردار است.
در ساختمان های مدرن، اوکابه نه تنها برای تعیین ارتفاع بلکه برای تراز دقیق پنجره نسبت به خطوط افقی نما نیز مورد استفاده قرار می گیرد. اجرای نادرست حتی چند سانتی متر می تواند منجر به به‌هم‌ریختگی بصری در نما یا کاهش عملکرد عایق بندی پنجره شود. همچنین در پروژه هایی که از قاب های فلزی یا آلومینیومی استفاده می شود، انتخاب پروفیل های باکیفیت اهمیت زیادی دارد زیرا تغییر شکل در اثر فشار یا نوسان دما می تواند موجب از بین رفتن تراز و کاهش عمر مفید سازه پنجره شود.
برای نصب دقیق و استاندارد OKB، مراحل زیر باید با دقت انجام شود:
جمع بندی
در مجموع، اوکابه یا همان ارتفاع پنجره از کف یکی از عناصر کلیدی در طراحی و اجرای معماری ساختمان است که نقش مهمی در ایمنی، نورگیری، تهویه و هماهنگی بصری فضا دارد. رعایت دقیق استاندارد OKB در معماری و پیروی از ضوابط پنجره در مقررات ملی ساختمان، علاوه بر افزایش ایمنی، باعث صرفه جویی انرژی و زیبایی نما می شود. انتخاب درست نوع اوکابه، توجه به حداقل ارتفاع جان پناه پنجره، استفاده از مصالح باکیفیت و اجرای صحیح طبق نقشه از مهم ترین عوامل موفقیت در طراحی و اجرای پروژه های ساختمانی هستند. در نهایت، اوکابه نه تنها یک عدد فنی بلکه معیاری برای ترکیب هماهنگی، کارایی و زیبایی در هر فضای معماری به شمار می رود.
سوالات متداول
اوکابه به فاصله عمودی بین کف تمام شده تا زیر پنجره گفته می شود و تعیین کننده ارتفاع بازشو از سطح زمین است.
ضوابط اوکابه بر اساس کاربری فضا، ایمنی، نورگیری و هماهنگی نما تعیین می شود و باید طبق مقررات ملی ساختمان اجرا شود.
حداقل ارتفاع جان پناه پنجره طبق مقررات معمولاً 90 سانتی متر در فضاهای مسکونی است.
بی توجهی به ضخامت کف سازی و نوع کاربری فضا از خطاهای رایج در تعیین اوکابه است.
ارتفاع مناسب اوکابه باعث هماهنگی با مبلمان و ورود نور طبیعی به فضا می شود.
در ساختمان های مسکونی معمولاً بین 90 تا 110 سانتی متر در نظر گرفته می شود.
دست انداز پنجره آشپزخانه بهتر است حدود 120 سانتی متر از کف باشد تا با سطح کابینت هماهنگ شود.
خیر، اوکابه بسته به نوع فضا مانند اتاق خواب، آشپزخانه یا راهرو متفاوت است.
در اصفهان رعایت حداقل ارتفاع 90 سانتی متر برای جان پناه الزامی است و در ساختمان های مرتفع باید شیشه ایمنی استفاده شود.
نادیده گرفتن ضخامت کف، نوع فضا و عدم هماهنگی بین پلان داخلی و نما از اشتباهات رایج هستند.
تعیین درست اوکابه باعث ورود نور مناسب، افزایش ایمنی و ایجاد هماهنگی بصری در طراحی داخلی می شود.
