در دنیای صنعتی امروز، هیچ جایی برای خطاهای تخمینی و اندازه گیری هایی با بی دقتی وجود ندارد. ابزار هایی مانند دبی سنج ها و تجهیزاتی نظیر اریفیس فلنج به چشم های هوشمند فرآیند های مهندسی تبدیل شده اند. این تجهیزات، اغلب از متریال های مستحکم مانند فولاد زدزنگ ساخته می شوند تا در برابر عوامل محیطی مقاوم باشند. در این میان، اوریفیس فلنج به عنوان یکی از ساده ترین اما مؤثرترین تجهیزات اندازه گیری جریان شناخته می شود.
این تجهیز با تکیه بر اختلاف فشار سیال، دبی عبوری از لوله را محاسبه می کند و معمولاً از متریالی مقاوم مثل فولاد ضد زنگ ساخته می شود تا در برابر خوردگی و شرایط سخت محیطی دوام بیاورد. سادگی در طراحی، هزینه پایین و قابلیت استفاده در شرایط مختلف، آن را به انتخاب اول بسیاری از مهندسان در صنایع نفت، گاز، پتروشیمی و نیروگاهی تبدیل کرده است. این مقاله راهنمایی کامل و بی طرفانه برای آشنایی با عملکرد، ساختار و نحوه نصب اوریفیس فلنج در اختیار شما قرار می دهد.
اوریفیس فلنج یک تجهیز صنعتی است که برای اندازه گیری دبی جریان سیال در یک خط لوله به کار می رود. عملکرد این تجهیز بر پایه یک قانون ساده فیزیکی است: زمانی که یک سیال از یک نقطه تنگ تر عبور می کند (در اینجا سوراخ وسط دیسک اوریفیس)، فشار آن کاهش می یابد. با اندازه گیری این اختلاف فشار در دو طرف دیسک، می توان سرعت یا دبی سیال را محاسبه کرد.
در واقع اوریفیس فلنج ترکیبی است از یک دیسک سوراخ دار به نام اوریفیس پلیت که بین دو فلنج قرار گرفته است. روی فلنج ها سوراخ هایی مخصوص تعبیه شده اند تا از طریق آن ها بتوان فشار قبل و بعد از دیسک را اندازه گیری کرد. این فلنج ها به لوله متصل می شوند و در کنار هم، یک سیستم دبی سنجی کاملاً مکانیکی می سازند.
چرا اوریفیس فلنج محبوب است؟ بخاطر اینکه:
اما باید درنظر داشت که استفاده از این ابزار مستلزم رعایت اصول خاصی در نصب و طراحی است، چراکه کوچک ترین خطا می تواند باعث خطای بزرگ در اندازه گیری شود.
برای درک بهتر عملکرد اوریفیس فلنج، باید با اجزای اصلی آن آشنا شویم. این تجهیز ساده از چند جزء کلیدی تشکیل شده که هر کدام نقشی مهم در عملکرد کلی آن دارند. این اجزا شامل موارد زیر هستند:
دیسک اوریفیس (Orifice Plate)
دیسک اوریفیس، قلب این سیستم است. این دیسک معمولاً از استنلس استیل، مونل یا اینکونل ساخته می شود و در وسط آن یک سوراخ وجود دارد که سیال از آن عبور می کند. قطر این سوراخ به دقت و بر اساس پارامترهایی مانند:
محاسبه می شود. این سوراخ باید دقیق ترین بخش کل سیستم باشد، چون دقت کل فرآیند اندازه گیری به آن وابسته است.
انواع مختلفی از این دیسک وجود دارد، مثل:
طراحی دیسک باید به گونه ای باشد که در برابر فشار، دما و خوردگی مقاومت کافی داشته باشد. معمولاً روی دیسک اطلاعاتی مثل شماره سریال، سایز سوراخ و استاندارد حک می شود.

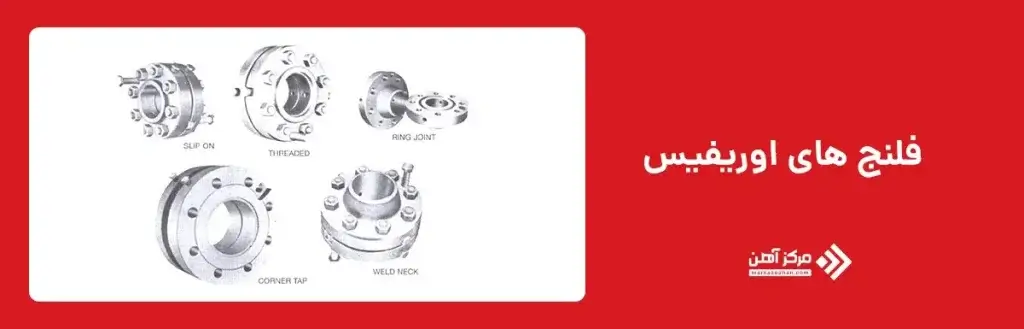

فلنج های اوریفیس (Orifice Flanges)
فلنج ها، orifice flange وظیفه نگهداری دیسک اوریفیس را دارند و همچنین نقطه اتصال تجهیز به خط لوله هستند. مهم ترین ویژگی این فلنج ها، داشتن پورت های فشار (Tapping Holes) است که در بالا و پایین فلنج تعبیه می شوند تا اختلاف فشار دو طرف دیسک اندازه گیری شود. فلنج ها معمولاً بر اساس استانداردASME B16.36 تولید می شوند و با فلنج های معمولی تفاوت هایی دارند. آن ها ممکن است از نوع:
باشند که انتخاب نوع آن به فشار کاری و طراحی خط لوله بستگی دارد. جنس فلنج ها معمولاً از فولاد کربنی یا فولاد ضد زنگ انتخاب می شود. نکته مهم در استفاده از فلنج ها این است که تراز بودن و دقیق نصب شدن آن ها، در صحت اندازه گیری جریان مؤثر است.
پیچ ها و مهره ها (Bolts and Nuts)
شاید به نظر برسد پیچ و مهره جزئی ساده از سیستم است، اما در سیستم هایی با فشار بالا، جنس، سایز و کلاس پیچ و مهره ها اهمیت حیاتی دارد. باید از پیچ هایی با استانداردASTM A193 B7 یاASTM A320 استفاده شود تا در برابر فشار، لرزش و خوردگی مقاوم باشند.
بسته شدن یکنواخت و با گشتاور مناسب پیچ ها، از نشتی جلوگیری کرده و باعث عملکرد پایدار سیستم می شود. معمولاً تعداد و سایز پیچ ها براساس کلاس فلنج و فشار کاری تعیین می شود.
گسکت ها (Gaskets)
بین دو فلنج و دیسک اوریفیس، گسکت هایی نازک قرار می گیرند تا از نشت سیال جلوگیری شود. گسکت مناسب باید:
انتخاب اشتباه گسکت می تواند باعث نشت خطرناک سیالات شود، به خصوص در خطوط با گاز های سمی یا قابل اشتعال.
اوریفیس فلنج ها به دلیل ساختار ساده و قابل اطمینانشان، در بسیاری از صنایع سنگین و حساس به کار می روند. هر جایی که جریان یک سیال چه مایع، چه گاز، چه بخار باید به صورت دقیق و پیوسته اندازه گیری شود، اوریفیس فلنج ها می توانند نقش حیاتی ایفا کنند. در ادامه نگاهی دقیق تر به مهم ترین کاربردهای آن ها می اندازیم.
صنعت نفت و گاز
در خطوط انتقال گاز و نفت، مقدار دقیق جریان برای صدور فاکتور، کنترل فرآیند، و ایمنی سیستم ضروری است. مثلاً در خطوط صادرات گاز، حتی اختلاف ۰.۵ درصد در دبی می تواند میلیون ها دلار اختلاف مالی ایجاد کند، بنابراین استفاده از اوریفیس فلنج در این نقاط اهمیت ویژه ای دارد.
بنابراین استفاده از اوریفیس فلنج در این نقاط اهمیت ویژه ای دارد. اوریفیس فلنج ها با دقت بالا و مقاومت بالا در برابر شرایط سخت، یکی از اصلی ترین گزینه ها برای این منظور هستند.
پالایشگاه ها و پتروشیمی ها
فرآیندهای شیمیایی نیازمند تزریق دقیق مواد هستند. اگر مقدار جریان ورودی به راکتور یا ستون تقطیر حتی اندکی انحراف داشته باشد، کل فرآیند ممکن است مختل شود. اوریفیس فلنج در نقاط مختلف مانند ورودی مخازن، خروجی پمپ ها، یا خط های واکنش شیمیایی نصب می شود تا از دقت جریان اطمینان حاصل شود. اریفیس فلنج در این محیط ها علاوه بر دقت، پایداری عملیاتی نیز ارائه می دهد.
نیروگاه ها
در بویلرها و توربین های بخار، جریان بخار فوق گرم یا آب تغذیه باید به طور دقیق کنترل شود. اوریفیس فلنج ها با قابلیت تحمل فشارهای بالا و دمای زیاد، انتخابی مطمئن برای این کاربرد ها هستند.
صنایع دارویی و غذایی
در تولید دارو یا محصولات غذایی، تزریق دقیق مایعات و گازها نقش مهمی در کیفیت نهایی محصول دارد. اوریفیس فلنج هایی که از فولاد ضد زنگ بهداشتی ساخته شده اند، در این صنایع کاربرد دارند و به راحتی قابل شست وشو و ضد عفونی هستند. و به راحتی قابل شستشو و ضد عفونی هستند.
آب و فاضلاب و صنایع محیط زیست
برای مدیریت آب ورودی و خروجی تصفیه خانه ها، کنترل جریان فاضلاب صنعتی، یا سنجش دبی آب در خطوط انتقال، اوریفیس فلنج ها در کنار تجهیزات فشار سنجی استفاده می شوند. سادگی نصب، هزینه کم و عمر بالا آن ها را به گزینه ای اقتصادی تبدیل کرده است.

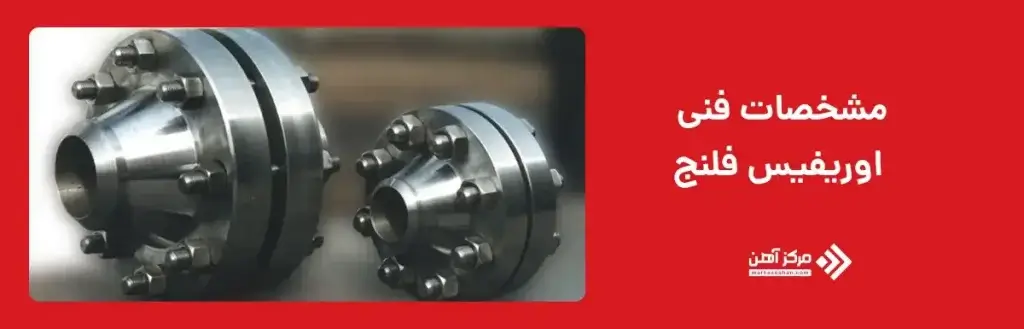

برای اینکه اوریفیس فلنج عملکرد درستی داشته باشد، باید مطابق با مشخصات فنی دقیق و استاندارد طراحی شود. این مشخصات شامل ابعاد، جنس، فشار و دمای کاری، و تطابق با استاندارد های جهانی است. بی توجهی به این موارد می تواند منجر به افت دقت، نشتی یا حتی آسیب جدی به سیستم شود.
ابعاد اوریفیس فلنج ها باید به گونه ای انتخاب شوند که با فشار کاری، نوع سیال و شرایط دمایی سیستم نیز هم خوانی داشته باشند. انتخاب نادرست ابعاد می تواند منجر به افت دقت در اندازه گیری جریان یا بروز مشکلات مکانیکی در سیستم لوله کشی شود.
قطر سوراخ دیسک با استفاده از روابط مهندسی، مطابق با استاندارد ISO 5167 محاسبه می شود. در واقع این قطر است که دبی عبوری را تنظیم می کند، بنابراین دقیق ترین و حساس ترین بخش طراحی همین جاست.
برای مثال، در لوله 6 اینچی با فشار 10 بار و عبور آب، قطر اوریفیس ممکن است حدود 30 میلی متر باشد، در حالی که همین سیستم برای گاز نیازمند سوراخی با قطر کوچکتر یا بزرگ تر خواهد بود، بسته به چگالی و ویسکوزیته گاز.
انتخاب جنس فلنج و دیسک یکی از مراحل کلیدی طراحی است. متریال باید مقاومت کافی در برابر شرایط محیطی، سیال عبوری و فشار کاری را داشته باشد. در ادامه رایج ترین متریال ها را بررسی می کنیم:
جنس دیسک اوریفیس:
جنس فلنج ها:
انتخاب درست متریال، طول عمر تجهیز را چند برابر کرده و از هزینه های تعویض زود هنگام یا خرابی سیستم جلوگیری می کند. به همین دلیل، در بسیاری از طراحی ها، اریفیس فلنج با متریال مقاوم در برابر خوردگی استفاده می شود.

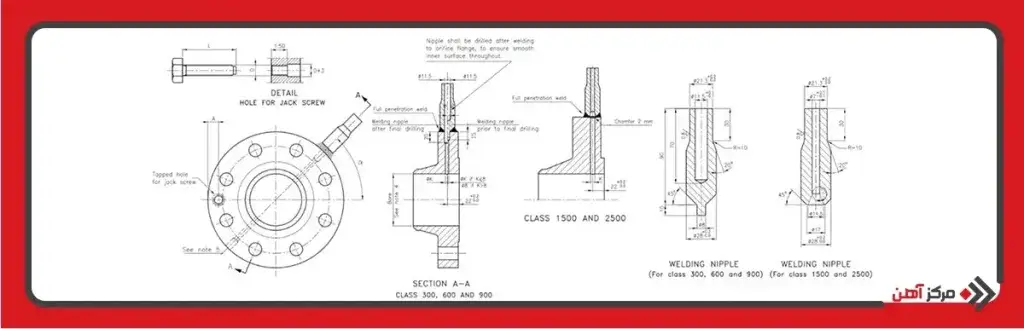

اوریفیس فلنج ها باید با استاندارد های بین المللی معتبر مطابقت داشته باشند تا هم از نظر عملکرد و هم از نظر ایمنی قابل اعتماد باشند. به عنوان مثال، استاندارد فلنج اوریفیس در ASME B16.36 مشخص شده که جزئیات طراحی و پورت های اندازه گیری را شرح می دهد. مهم ترین استانداردهای مورد استفاده عبارت اند از:
ASME B16.36
این استاندارد مربوط به فلنج هایی است که با دیسک اوریفیس ترکیب شده اند. مشخصات سوراخ فشار، پورت ها، ابعاد و جنس فلنج را تعیین می کند.
ASME B16.5
استاندارد عمومی فلنج های صنعتی که در مورد ابعاد، نوع اتصال Weld Neck, Slip-On کلاس فشار (150، 300، 600 و …) صحبت می کند.
ISO 5167
مهم ترین استاندارد جهانی در زمینه تجهیزات محدود کننده جریان از جمله اوریفیس پلیت است. فرمول های محاسبه دبی، قطر سوراخ، و شرایط نصب در این استاندارد آورده شده است.
API 14.3
مخصوص صنایع نفت و گاز؛ این استاندارد به دقت، تست ها و نگهداری تجهیزات اندازه گیری جریان گاز می پردازد. رعایت این استاندارد ها، تضمین می کند که تجهیز شما قابل اطمینان، ایمن و دقیق باشد.
یکی از عوامل مهمی که در انتخاب و طراحی اوریفیس فلنج باید در نظر گرفته شود، فشار و دمای کاری سیستم است. این دو پارامتر مستقیماً بر انتخاب جنس فلنج، نوع دیسک، کلاس فشار و حتی نوع گسکت تأثیر می گذارند. اگر این موارد به درستی در نظر گرفته نشوند، خطر نشتی، خرابی یا حتی انفجار وجود دارد.
کلاس های فشار استاندارد:
فلنج های اوریفیس طبق استاندارد ASME B16.5 در کلاس های مختلف فشار ساخته می شوند:
| کلاس فلنج | فشار مجاز (Bar) | دمای مجاز (°C) |
|---|---|---|
| 150 | تا 50 بار | تا 200 درجه |
| 300 | تا 100 بار | تا 400 درجه |
| 600 | تا 100 بار | تا 500 درجه |
| 900 | تا 150 بار | تا 550 درجه |
| 1500 | تا 250 بار | تا 600 درجه |
| 2500 | تا 400 بار | تا 650 درجه |
تأثیر دما بر انتخاب متریال:
در دما های بالا، برخی متریال ها خاصیت مکانیکی خود را از دست می دهند یا تغییر شکل می دهند. مثلاً استنلس استیل در دمای بالای 550 درجه ممکن است دچار تغییرات ساختاری شود، در حالی که آلیاژهایی مثل Inconel یا Hastelloy همچنان عملکرد پایدار دارند.
برای کاربرد هایی با بخار فوق داغ، گازهای فشرده، یا مواد شیمیایی با واکنش بالا، باید از کلاس فلنج بالا و متریال خاص استفاده کرد.
تأثیر فشار بر انتخاب اوریفیس پلیت:
هر چه فشار بیشتر باشد، دیسک اوریفیس باید ضخیم تر باشد تا از خم شدن یا پارگی آن جلوگیری شود. همچنین در فشارهای بالا، افت فشار سیستم نیز باید به دقت محاسبه شود تا عملکرد کلی دچار اختلال نشود.
اوریفیس فلنج ها علی رغم طراحی ساده شان، مزایا و چالش های خاصی دارند. در این بخش به صورت دقیق تری نقاط قوت و ضعف این تجهیز را بررسی می کنیم.
مزایا استفاده از اوریفیس فلنج
معایب استفاده از اوریفیس فلنج
بنابراین، اگرچه اوریفیس فلنج ابزار بسیار کارآمدی است، اما باید با آگاهی و دقت بالا در شرایط مناسب مورد استفاده قرار گیرد.

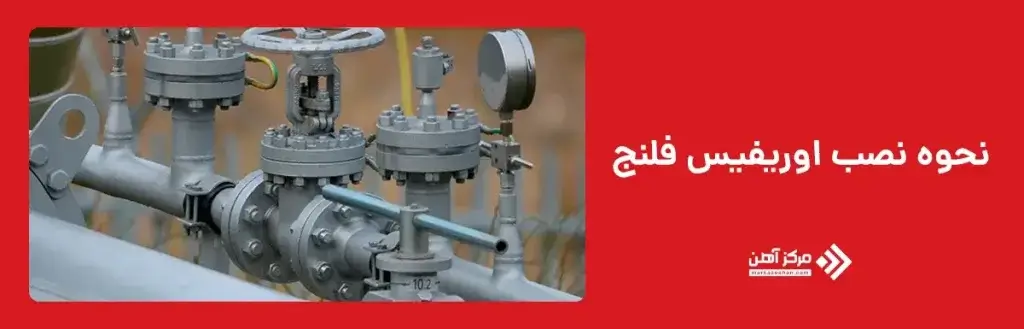

نصب صحیح اوریفیس فلنج یکی از مهمترین بخش های کار با این تجهیز است. در فرآیند نصب اریفیس فلنج، توجه به تراز بودن فلنج ها، استفاده از گسکت مناسب و رعایت جهت جریان دیسک الزامی است. در صورت بی توجهی به نکات نصب، حتی بهترین فلنج با دقیق ترین دیسک نیز کارایی لازم را نخواهد داشت.
مراحل نصب اصولی اوریفیس فلنج
تأیید جهت جریان: دیسک اوریفیس معمولاً دارای فلش جهت جریان است. نصب برعکس آن باعث اختلال در داده ها می شود.
تمیز کاری کامل لوله و دیسک: هرگونه آلودگی یا ذرات باقی مانده روی دیسک می تواند باعث انحراف جریان شود.
تراز بودن لوله ها: لوله های ورودی و خروجی باید کاملاً مستقیم و بدون خم یا پیچ باشند.
استفاده از گسکت مناسب: نوع گسکت باید با فشار، دما و نوع سیال سازگار باشد.
بستن پیچ ها با گشتاور دقیق: پیچ ها باید به صورت متقاطع و با گشتاور استاندارد سفت شوند.
اتصال صحیح لوله های فشار (Impulse Lines): لوله های اتصال به ترانسمیتر اختلاف فشار باید کوتاه، مستقیم و بدون هوا یا مایع اضافی باشند.
فاصله های لازم قبل و بعد از اوریفیس فلنج:
| قطر لوله (D) | فاصله مستقیم ورودی (قبل از فلنج) | فاصله خروجی |
|---|---|---|
| 2″ تا 4″ | حداقل 10D | حداقل 5D |
| 6″ به بالا | 20D برای دقت بالا | حداقل 10D |
اگر این فاصله ها رعایت نشوند، جریان دچار آشفتگی شده و اختلاف فشار واقعی با مقدار محاسبه شده متفاوت خواهد بود. نکات ایمنی:
نصب دقیق و علمی اوریفیس فلنج، تضمین کننده عملکرد بلندمدت و دقیق آن است؛ بنابراین باید توسط افراد متخصص انجام شود.
جمع بندی
اوریفیس فلنج ابزاری دقیق و اقتصادی برای اندازه گیری جریان سیالات در صنایع مختلف است. این تجهیز با تکیه بر قانون برنولی و طراحی ساده، اختلاف فشار را به دبی تبدیل می کند. اجزای اصلی آن شامل دیسک، فلنج، گسکت و پیچ و مهره هستند. کاربرد آن در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و آب و فاضلاب بسیار گسترده است. مشخصات فنی مانند ابعاد، جنس، فشار، دما و استاندارد های جهانی نقش مهمی در انتخاب آن دارند. با نصب صحیح، اوریفیس فلنج عملکردی پایدار و دقیق در خطوط لوله ارائه می دهد.
سوالات متداول
وجود سوراخ های فشار روی فلنج برای اتصال ابزار اندازه گیری، اوریفیس فلنج را از فلنج های معمولی متمایز می کند.
با ایجاد اختلاف فشار در جریان سیال، دبی از طریق دیسک اوریفیس محاسبه می شود.
جنس مناسب مثل فولاد ضد زنگ، مقاومت در برابر فشار، دما و خوردگی را تضمین می کند.
تراز بودن فلنج، جهت درست دیسک و رعایت فاصله لوله های مستقیم از مهم ترین نکات هستند.
خیر، تنها بازرسی دوره ای دیسک و اطمینان از تمیز بودن مسیر فشار کافی است.
