نصب ریل جرثقیل سقفی یک فرآیند حساس و تخصصی است که نیازمند دانش مهندسی، تجربه عملی و رعایت کامل استاندارد های ایمنی می باشد. این ریل ها به عنوان ستون فقرات سیستم جرثقیل عمل کرده و هر گونه خطا در نصب می تواند باعث کاهش کارایی، افزایش هزینه تعمیرات و بروز خطرات جانی شود. جرثقیل های سقفی در صنایع سنگین مانند فولاد، خودروسازی، کشتی سازی و انبار های بزرگ کاربرد گسترده دارند، بنابراین نصب دقیق آن ها اهمیت زیادی دارد. انتخاب نوع و کیفیت ریل باید با توجه به قیمت آهن و شرایط پروژه انجام شود تا علاوه بر کاهش هزینه، دوام و ایمنی سیستم تضمین گردد. ریل نصب شده با کیفیت، حرکت نرم و بدون لرزش جرثقیل را تضمین کرده و عمر دستگاه را افزایش می دهد. آشنایی با مراحل نصب، اجزای سیستم و اصول نگهداری، از بروز مشکلات آینده جلوگیری می کند.
وقتی صحبت از نحوه نصب ریل جرثقیل سقفی می شود، منظور ایجاد یک مسیر دقیق و استاندارد برای حرکت روان جرثقیل در طول سوله یا کارگاه است. این ریل ها معمولاً از جنس فولاد پرکربن یا فولاد آلیاژی مقاوم ساخته می شوند تا بتوانند وزن جرثقیل و بار را تحمل کنند. در این مرحله، آشنایی با انواع ریل جرثقیل سقفی و بررسی قیمت ریل جرثقیل برای انتخاب بهترین مدل بسیار مهم است. فرآیند نصب به چند عامل بستگی دارد:
یکی از مهم ترین نکات در نصب، هم راستایی کامل دو ریل است. حتی چند میلی متر اختلاف در تراز می تواند باعث استهلاک سریع چرخ ها و ایجاد صدا و لرزش شود.
یک ریل نصب شده به صورت دقیق، نه تنها باعث افزایش عمر مفید جرثقیل می شود بلکه ایمنی محیط کاری را نیز تضمین می کند. اگر ریل گذاری جرثقیل سقفی به درستی انجام نشود، مشکلات زیر ایجاد می شود:
در پروژه های صنعتی بزرگ، یک اشتباه کوچک در نصب می تواند میلیون ها تومان هزینه و هفته ها توقف کاری به همراه داشته باشد. به همین دلیل همیشه توصیه می شود کار نصب توسط یک تیم متخصص و با تجهیزات اندازه گیری پیشرفته مانند تراز لیزری، دوربین نقشه برداری و گیج های صنعتی انجام شود.

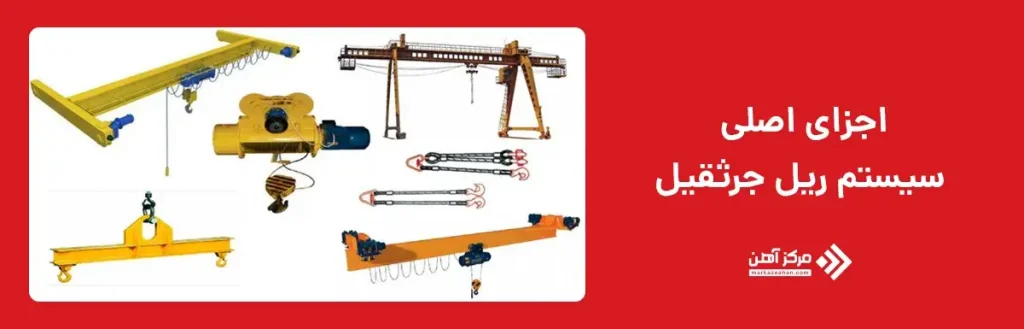

شناخت دقیق هر کدام از این اجزا به نصاب کمک می کند تا مراحل نصب را با دقت بیشتری انجام دهد و از بروز مشکلات احتمالی جلوگیری کند. انتخاب صحیح قطعات نه تنها عملکرد روان سیستم را تضمین می کند، بلکه باعث افزایش طول عمر ریل ها و جرثقیل نیز می شود. علاوه بر این، آشنایی کامل با اجزا باعث می شود در زمان تعمیر یا نگهداری، عیب یابی سریع تر و کم هزینه تر انجام شود.
ریل ها (Rails)
ریل ها مسیرهای فلزی هستند که حرکت جرثقیل بر روی آن ها انجام می شود. این قطعات باید از فولاد مقاوم و با کیفیت ساخته شوند تا تحمل بارهای سنگین را داشته باشند. کیفیت سطح و هم راستایی دقیق ریل ها، تأثیر مستقیم بر روانی حرکت و کاهش استهلاک چرخ ها دارد.
پایه ها (Supports)
پایه ها وظیفه نگهداری ریل ها در ارتفاع و موقعیت مناسب را بر عهده دارند. انتخاب جنس مقاوم و طراحی پایدار برای پایه ها باعث می شود ریل ها در طول زمان تغییر شکل ندهند و ایمنی سیستم حفظ شود.
براکت ها (Brackets)
براکت ها برای اتصال ریل ها به سازه اصلی سوله یا ساختمان استفاده می شوند. این قطعات باید به گونه ای طراحی شوند که هم استحکام لازم را داشته باشند و هم امکان تنظیم دقیق موقعیت ریل را فراهم کنند.
ضربه گیرها (End Stops)
ضربه گیرها در انتهای مسیر ریل نصب می شوند تا از برخورد شدید جرثقیل به انتها جلوگیری کنند. این قطعات با جذب ضربه، ایمنی اپراتور و تجهیزات را افزایش می دهند.
پیچ و مهره ها
اتصالات مکانیکی سیستم معمولاً با پیچ و مهره انجام می شود. این قطعات باید از جنس مقاوم و ضدخوردگی انتخاب شوند تا در برابر فشار، ارتعاش و شرایط محیطی دوام بالایی داشته باشند.
سیستم های روانکاری
سیستم روانکاری برای کاهش اصطکاک بین اجزای متحرک و افزایش طول عمر قطعات استفاده می شود. روانکاری مناسب، صدای کار جرثقیل را کاهش داده و از فرسودگی زود هنگام جلوگیری می کند.
نکته مهم: اگر هر یک از این اجزا به درستی انتخاب یا نصب نشود، عملکرد کل سیستم تحت تأثیر قرار می گیرد. این موضوع می تواند باعث کاهش بهره وری، افزایش هزینه های تعمیرات و حتی توقف کامل عملیات شود. به همین دلیل استفاده از قطعات با کیفیت و نصب اصولی، یک ضرورت فنی و اقتصادی است.
مراحل نصب ریل جرثقیل سقفی شامل آماده سازی و تراز کردن سازه نگهدارنده، نصب پایه ها و براکت ها، قرار دادن و هم ترازی ریل ها، بستن و محکم کردن ریل ها و در نهایت نصب متعلقات و لوازم جانبی مانند ترولی ریل جرثقیل سقفی است. در این فرآیند، انتخاب تجهیزات با کیفیت و توجه به قیمت ریل جرثقیل نقش مهمی در عملکرد و دوام سیستم دارد.
آماده سازی و تراز کردن سازه نگهدارنده
قبل از هر چیز، سازه ای که قرار است ریل روی آن نصب شود باید کاملاً آماده و تراز باشد. مراحل آماده سازی شامل:
یک سازه نامناسب، هر چقدر هم که ریل با کیفیت نصب شود، باعث ایجاد مشکلات حرکتی و لرزش می شود.
نصب پایه ها و براکت ها
پایه ها و براکت ها باید بر اساس نقشه طراحی و به صورت محکم در محل خود نصب شوند. انتخاب صحیح براکت ها باید با توجه به ظرفیت جرثقیل و انواع ریل جرثقیل سقفی انجام شود، چرا که هر نوع ریل نیازمند روش نصب متفاوتی است. براکت نصب شده با حتی یک میلی متر اختلاف ارتفاع می تواند باعث ایجاد فشار مضاعف روی ریل شود.
قرار دادن و هم ترازی ریل ها
در این مرحله، فرآیند ریل گذاری جرثقیل سقفی آغاز می شود. ریل ها در محل مشخص قرار گرفته و با استفاده از ابزار دقیق، تراز و هم راستا می شوند. حتی کوچک ترین انحراف می تواند مشکلات عملکردی ایجاد کند. برای انجام صحیح این مرحله، مراحل زیر باید با دقت دنبال شود:
نکته مهم: در این مرحله باید به شرایط دمایی محیط هم توجه کرد. انبساط و انقباض فلزات در اثر تغییر دما می تواند بر هم راستایی اثر بگذارد. بنابراین بهتر است عملیات نصب در دمای متوسط انجام شود.
بستن و محکم کردن ریل ها
پس از هم ترازی، باید ریل های جرثقیل سقفی با پیچ و مهره های مقاوم یا جوشکاری مناسب محکم شوند. کیفیت اتصالات در ریل های جرثقیل سقفی نقش مهمی در دوام سیستم دارد و استفاده از متریال استاندارد با درنظر گرفتن قیمت ریل جرثقیل می تواند از هزینه های تعمیرات آینده جلوگیری کند.
اگر این مرحله با بی دقتی انجام شود، ممکن است بعد از چند ماه کارکرد، پیچ ها شل شوند یا حتی ترک خوردگی در براکت ها ایجاد گردد. چنین مشکلاتی می تواند باعث انحراف مسیر حرکت، افزایش استهلاک چرخ ها و کاهش ایمنی جرثقیل شود. در موارد حاد، حتی خطر خارج شدن جرثقیل از مسیر و توقف کامل عملیات نیز وجود دارد.
نصب متعلقات و لوازم جانبی
در پایان، متعلقات جرثقیل مانند ترولی ریل جرثقیل سقفی، ضربه گیرها، سیستم روانکاری و علائم ایمنی نصب می شوند. این موارد علاوه بر افزایش عمر تجهیزات، ایمنی کار را نیز بالا می برند. این مرحله همچنین باعث بهبود عملکرد کلی سیستم و کاهش هزینه های تعمیر و نگهداری در طولانی مدت می شود.

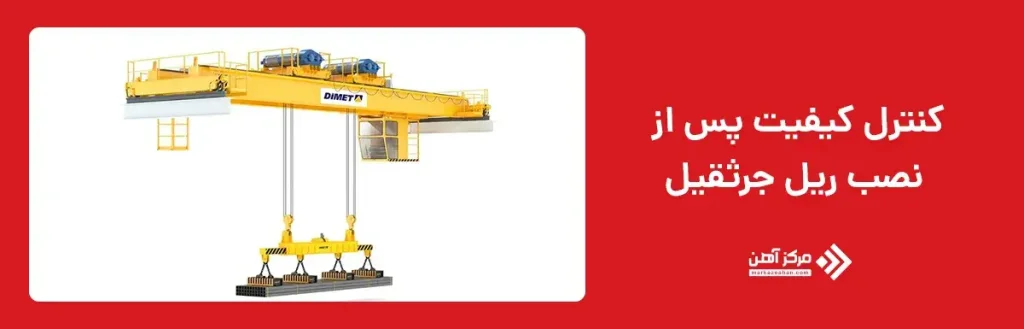

کنترل کیفیت پس از بررسی نحوه نصب ریل جرثقیل سقفی، مرحله ای حیاتی برای اطمینان از عملکرد بی نقص و ایمنی سیستم است. در این بخش، تمامی اجزای نصب شده از نظر تراز، فاصله، استحکام اتصالات و عملکرد روان جرثقیل بررسی می شوند. اجرای دقیق این مرحله مانع بروز مشکلات احتمالی در زمان بهره برداری می شود.
مواردی که باید بررسی شوند:
در صورت مشاهده هر گونه لرزش، صدای غیرعادی یا مقاومت در حرکت، باید مشکل فوراً شناسایی و برطرف شود. این مشکلات می توانند ناشی از عدم تراز بودن ریل ها، فرسودگی چرخ ها یا شل شدن اتصالات باشند. بی توجهی به این علائم ممکن است باعث خرابی جدی تجهیزات و توقف طولانی مدت خط تولید گردد.
نصب ریل باید مطابق استانداردهای ملی و بین المللی مانند ISO، FEM، و OSHA انجام شود. رعایت این استاندارد ها تضمین می کند که سیستم علاوه بر کارایی، از نظر ایمنی نیز در سطح مطلوبی باشد حتی در پروژه های بزرگ مانند نصب ریل جرثقیل دروازه ای نیز این اصول حیاتی هستند. رعایت این الزامات همچنین باعث کاهش خطرات کاری، افزایش طول عمر تجهیزات و اطمینان از عملکرد پایدار جرثقیل در شرایط مختلف عملیاتی می شود.
اصول کلیدی ایمنی:
حتی اگر نصب ریل جرثقیل سقفی به بهترین شکل ممکن انجام شده باشد، بدون نگهداری منظم و بازرسی دوره ای، عملکرد سیستم به مرور زمان افت خواهد کرد و احتمال بروز خرابی یا حادثه بالا می رود. این موضوع در سیستم های ریل جرثقیل دروازه ای نیز به همان اندازه اهمیت دارد. برنامه ریزی دقیق برای این نگهداری ها می تواند از توقف ناگهانی عملیات و صرف هزینه های سنگین تعمیرات جلوگیری کند.
اهمیت نگهداری منظم
ریل ها و اجزای متصل به آن ها تحت فشار مکانیکی، سایش، و شرایط محیطی قرار دارند. گرد و غبار، رطوبت، و تغییرات دمایی می توانند باعث خوردگی، فرسودگی و کاهش دقت تراز شوند. با نگهداری منظم می توان:
برنامه پیشنهادی بازرسی و نگهداری

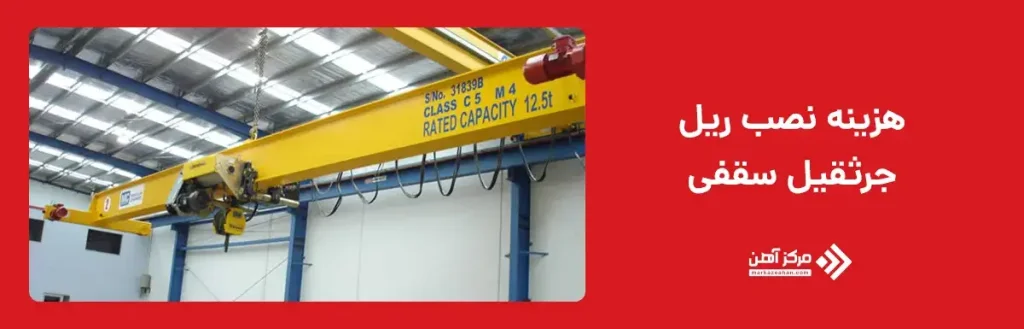

هزینه نصب ریل جرثقیل سقفی به عوامل مختلفی بستگی دارد و به همین دلیل نمی توان یک عدد ثابت برای آن تعیین کرد. هر پروژه ویژگی های خاص خود را دارد و همین موضوع باعث می شود قیمت نهایی متفاوت باشد. با این حال می توان مهم ترین عوامل تأثیر گذار بر هزینه را بررسی کرد در نظر داشت که رعایت استاندارد ریل جرثقیل سقفی نیز می تواند در هزینه ها اثرگذار باشد:
ریل های سبک: مناسب جرثقیل های با ظرفیت کم، هزینه کمتر.
ریل های سنگین: مناسب بارهای سنگین و مسیرهای طولانی، هزینه بیشتر.
علاوه بر این عوامل، شرایط اقتصادی روز، قیمت فولاد و لوازم جانبی نیز می تواند بر هزینه ها اثرگذار باشد. به طور کلی، هزینه نصب می تواند از ۲۰ تا ۸۰ میلیون تومان یا حتی بیشتر متغیر باشد. توصیه می شود قبل از شروع پروژه، چند پیشنهاد قیمت از شرکت های معتبر دریافت کنید و علاوه بر مبلغ، کیفیت خدمات و ضمانت نامه نصب را نیز مقایسه کنید تا بهترین انتخاب را داشته باشید.
جمع بندی
نحوه نصب ریل جرثقیل سقفی یک فرآیند تخصصی است که نیاز به دقت بالا، رعایت استاندارد ها و استفاده از تجهیزات با کیفیت دارد. با اجرای صحیح مراحل نصب و انجام نگهداری های دوره ای، می توان عمر مفید سیستم را افزایش داد و از حوادث احتمالی جلوگیری کرد. یادگیری اصول نحوه نصب ریل جرثقیل سقفی به شما کمک می کند تا هم در زمان و هم در هزینه صرفه جویی کنید و کارایی سیستم را در بالا ترین سطح نگه دارید.
سوالات متداول
زیرا عدم تراز باعث لرزش، سایش غیر یکنواخت چرخ ها و کاهش عمر سیستم می شود؛ این موضوع همچنین خطرات ایمنی را افزایش می دهد.
با توجه به طول مسیر، نوع جرثقیل و شرایط محیط، نصب معمولاً یک تا سه روز طول می کشد؛ پروژه های پیچیده زمان بیشتری نیاز دارند.
اگر آسیب سطحی باشد، تعمیر و تراز مجدد ممکن است؛ اما در ترک یا فرسودگی شدید، تعویض کامل الزامی است.
نصب نادرست می تواند باعث کاهش راندمان و استهلاک سریع شود؛ همچنین خطر خرابی و توقف کار را بالا می برد.
