نیپل لوله چیست؟ بررسی انواع و کاربردها

نیپل لوله یکی از اتصالات پرکاربرد در سیستم های لوله کشی است که برای متصل کردن دو لوله، شیرآلات یا تجهیزات مختلف به یکدیگر استفاده می شود. این قطعه معمولا به شکل یک لوله کوتاه تولید شده و در یک سر یا هر دو سر خود دارای رزوه است. تنوع در جنس، طول، قطر و نوع رزوه باعث شده است نیپل لوله در تاسیسات ساختمانی، خطوط انتقال آب و گاز، صنایع نفت و پتروشیمی و بسیاری از سیستم های صنعتی کاربرد داشته باشد. شناخت انواع نیپل و مشخصات فنی آن به انتخاب اتصال مناسب و جلوگیری از نشتی یا آسیب دیدگی خط لوله کمک می کند. همچنین بررسی قیمت آهن در بازار می تواند در انتخاب و خرید نیپل لوله با توجه به هزینه های پروژه تاثیرگذار باشد.

نیپل لوله چیست؟

برای پاسخ به این سوال که نیپل لوله چیست، می توان آن را قطعه ای استوانه ای و کوتاه دانست که میان دو بخش از یک سیستم لوله کشی قرار می گیرد. نیپل لوله (Nipple) معمولا دارای رزوه خارجی است و امکان اتصال آن به زانو، سه راهی، شیر، بوشن و سایر اتصالات رزوه ای وجود دارد. طول این قطعه بسته به محل استفاده متفاوت است و ممکن است از چند سانتی متر تا اندازه های بزرگ تر تولید شود. استفاده از نیپل لوله ای باعث می شود اتصال قطعات بدون نیاز به جوشکاری و با قابلیت باز و بسته شدن انجام شود. در واقع اگر بخواهیم دقیق تر بگوییم، نیپل لوله چیست باید گفت یک رابط کوتاه رزوه دار است که نقش واسطه بین دو اتصال را ایفا می کند.

مشخصات فنی نیپل لوله

مشخصات فنی نیپل لوله شامل قطر اسمی، طول، ضخامت جداره، جنس بدنه، نوع رزوه و فشار قابل تحمل آن است. قطر نیپل باید با سایز لوله و اتصال مورد استفاده هماهنگ باشد تا جریان سیال بدون ایجاد افت فشار غیرعادی عبور کند. رزوه های نیپل ممکن است براساس استانداردهای NPT، BSP یا سایر استانداردهای رایج تولید شوند. هنگام خرید لوله نیپل باید به رده یا ضخامت، کیفیت رزوه کاری، مقاومت در برابر خوردگی و شرایط دمایی سیستم توجه کرد، زیرا هر یک از این ویژگی ها بر عملکرد و دوام اتصال اثر می گذارند. در بازار تاسیسات، نوسانات قیمت لوله نیز می تواند به صورت مستقیم بر هزینه نهایی اجرای پروژه و انتخاب نوع نیپل تاثیرگذار باشد.

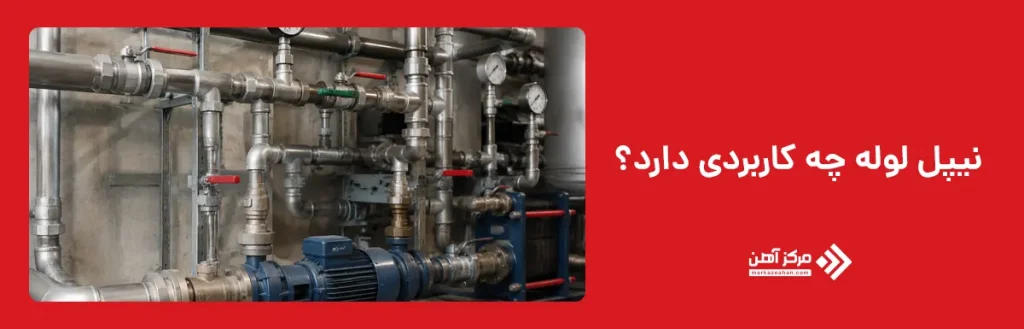

نیپل لوله چه کاربردی دارد؟

کاربرد نیپل لوله تنها به متصل کردن دو لوله محدود نمی شود و این قطعه در بخش های مختلف سیستم های تاسیساتی و صنعتی مورد استفاده قرار می گیرد. نیپل می تواند فاصله میان دو اتصال را تنظیم کند، تجهیزات را به شبکه لوله کشی متصل سازد یا امکان تغییر سایز مسیر را فراهم کند. نوع کاربرد به جنس نیپل، فشار کاری، نوع سیال و شرایط محیطی بستگی دارد. در ادامه، مهم ترین موارد استفاده از نیپل لوله کشی در سیستم های مختلف بررسی می شوند.

اتصال دو قطعه لوله: یکی از اصلی ترین کاربردهای نیپل، برقراری اتصال میان دو قطعه لوله یا دو اتصال رزوه ای است. رزوه خارجی دو سر نیپل داخل رزوه داخلی بوشن، زانو یا سایر اتصالات بسته می شود و مسیری یکپارچه برای عبور سیال به وجود می آورد. این روش اتصال در مقایسه با جوشکاری سریع تر است و امکان جداسازی قطعات را نیز فراهم می کند. برای جلوگیری از نشتی، معمولا از نوار تفلون یا مواد آب بندی رزوه در محل اتصال استفاده می شود.

افزایش طول مسیر لوله کشی: در برخی پروژه ها فاصله میان دو اتصال بیشتر از مقدار پیش بینی شده است و باید طول مسیر به میزان محدودی افزایش پیدا کند. در چنین شرایطی، استفاده از نیپل لوله راهکاری ساده و کم هزینه محسوب می شود. نیپل ها در طول های مختلف تولید می شوند و می توان متناسب با فاصله مورد نیاز، اندازه مناسب را انتخاب کرد. البته استفاده از تعداد زیاد نیپل پشت سر هم توصیه نمی شود، زیرا افزایش تعداد اتصالات رزوه ای می تواند احتمال نشتی را بیشتر کند.

اتصال تجهیزات به خطوط لوله: برای متصل کردن تجهیزاتی مانند پمپ، شیر، فیلتر، گیج فشار، مخزن و آبگرمکن به شبکه لوله کشی از نیپل استفاده می شود. این قطعه فاصله مناسب میان تجهیز و خط اصلی را ایجاد کرده و نصب یا باز کردن تجهیزات را آسان تر می کند. انتخاب نیپل مناسب برای این کاربرد باید براساس فشار، دما و نوع سیال انجام شود. در تجهیزات حساس صنعتی، کیفیت رزوه و استحکام بدنه نیپل اهمیت زیادی دارد و باید با مشخصات فنی سیستم هماهنگ باشد.

سیستم های آبرسانی: نیپل در شبکه های انتقال آب سرد و گرم، سیستم های آبیاری، موتورخانه ها و تاسیسات شهری کاربرد گسترده ای دارد. در این سیستم ها معمولا از نیپل گالوانیزه، برنجی یا استنلس استیل استفاده می شود تا مقاومت مناسبی در برابر رطوبت و خوردگی ایجاد شود. انتخاب جنس نامناسب می تواند باعث زنگ زدگی، کاهش کیفیت آب یا گرفتگی مسیر شود. آب بندی صحیح رزوه ها نیز در سیستم های آبرسانی ضروری است تا از هدررفت آب و آسیب به بخش های اطراف جلوگیری شود. در این حوزه، نوسانات قیمت لوله گالوانیزه نیز نقش مهمی در انتخاب متریال مناسب برای اجرای شبکه های آبرسانی دارد.

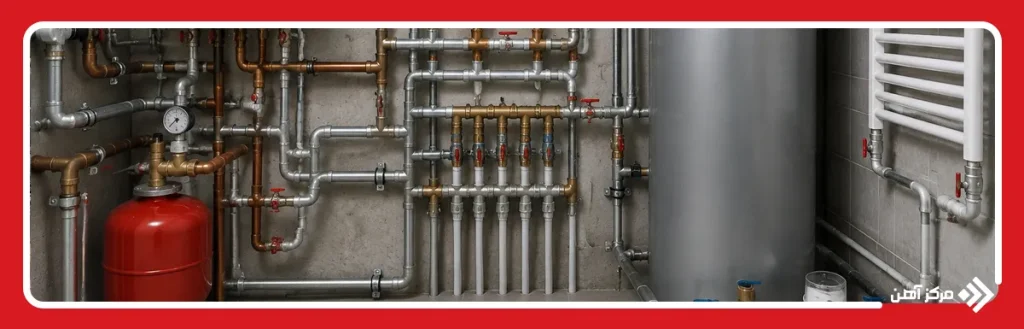

تاسیسات ساختمانی: در تاسیسات ساختمانی، نیپل برای اتصال لوله ها به شیرآلات، رادیاتورها، پکیج، آبگرمکن، کنتور و سایر تجهیزات مصرفی استفاده می شود. ابعاد کوچک و نصب آسان این قطعه باعث شده است در فضاهای محدود نیز کاربرد مناسبی داشته باشد. نیپل لوله گاز نیز در بخش هایی از شبکه گازرسانی ساختمان به کار می رود، اما باید از محصول استاندارد و مورد تایید استفاده شود. اجرای این اتصالات باید توسط فرد متخصص انجام شود تا خطر نشتی و حوادث احتمالی کاهش یابد.

خطوط انتقال سیالات: در خطوط صنعتی انتقال آب، بخار، روغن، مواد شیمیایی و گاز، نیپل به عنوان یک اتصال کوتاه و کاربردی مورد استفاده قرار می گیرد. جنس نیپل باید با ویژگی های شیمیایی سیال سازگار باشد و در برابر فشار و دمای خط مقاومت کافی داشته باشد. برای مثال، در محیط های خورنده ممکن است نیپل لوله استیل انتخاب مناسب تری نسبت به مدل فولادی معمولی باشد. توجه به استاندارد تولید و کلاس فشاری در این خطوط اهمیت زیادی دارد، زیرا خرابی اتصال می تواند خسارت قابل توجهی ایجاد کند.

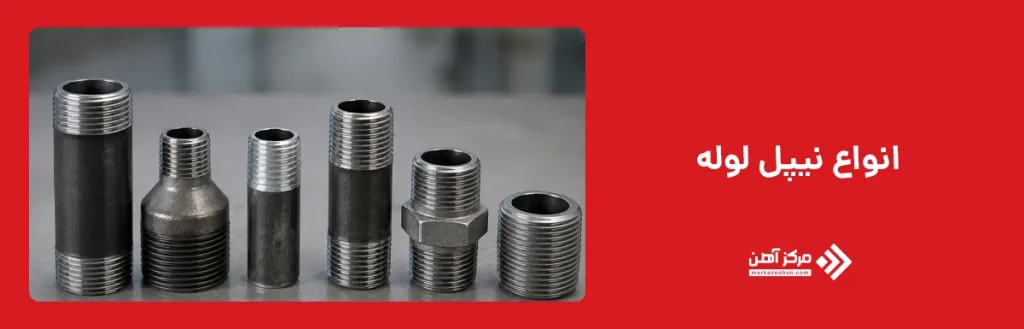

انواع نیپل لوله

انواع نیپل لوله براساس شکل ظاهری، تعداد سرهای رزوه شده، نوع اتصال و تغییر یا ثابت بودن قطر دسته بندی می شوند. هر مدل برای شرایط مشخصی طراحی شده و انتخاب نادرست آن می تواند نصب تجهیزات را دشوار کرده یا احتمال نشتی را افزایش دهد. مدل های مستقیم، کاهنده، یک سر دنده، دو سر دنده، شش ضلعی و بسته از رایج ترین انواع نیپل به شمار می روند. آشنایی با ساختار هر نوع کمک می کند قطعه مناسب با فضای نصب، سایز لوله و هدف اتصال انتخاب شود.

نوع نیپل لوله	ساختار و مشخصات	کاربرد اصلی	مزیت مهم
نیپل لوله مستقیم	دارای قطر یکسان در تمام طول و معمولا رزوه در دو سر	اتصال دو لوله یا اتصال هم سایز	ساختار ساده و نصب سریع
نیپل لوله کاهنده	دارای دو سر با قطر متفاوت	اتصال لوله ها و تجهیزات با سایزهای مختلف	کاهش سایز مسیر بدون نیاز به چند اتصال
نیپل لوله یک سر دنده	یک سر رزوه دار و سر دیگر ساده یا مناسب جوشکاری	اتصال بخش رزوه ای به لوله یا اتصال جوشی	امکان ترکیب دو روش اتصال
نیپل لوله دو سر دنده	دارای رزوه خارجی در هر دو انتها	اتصال دو قطعه با رزوه داخلی	کاربرد گسترده در سیستم های رزوه ای
نیپل لوله شش ضلعی	دارای بخش شش ضلعی در قسمت میانی برای گرفتن با آچار	اتصال شیرآلات، گیج فشار و تجهیزات صنعتی	نصب و باز کردن آسان با آچار
نیپل لوله بسته	بسیار کوتاه و تقریبا به طور کامل رزوه شده	اتصال دو قطعه با کمترین فاصله ممکن	مناسب فضاهای محدود

نیپل لوله مستقیم

نیپل لوله مستقیم دارای قطر یکسان در سراسر بدنه است و برای متصل کردن دو لوله یا اتصال هم سایز استفاده می شود. این مدل یکی از رایج ترین انواع نیپل لوله کشی است و معمولا در هر دو سر خود رزوه خارجی دارد. نیپل مستقیم در طول ها و قطرهای مختلف تولید می شود و در شبکه های آب، گاز، بخار و سیستم های صنعتی کاربرد دارد. ساختار ساده، نصب سریع و دسترسی آسان از مزایای این مدل است، اما سایز و جنس آن باید براساس مشخصات خط لوله انتخاب شود.

نیپل لوله کاهنده

نیپل لوله کاهنده در دو سر خود دارای قطرهای متفاوت است و برای اتصال دو لوله یا تجهیز با سایزهای غیر یکسان به کار می رود. این قطعه امکان کاهش اندازه مسیر را بدون استفاده از چند اتصال جداگانه فراهم می کند و فضای کمتری اشغال می کند. تغییر قطر در این نیپل باید به شکلی طراحی شده باشد که جریان سیال با کمترین آشفتگی عبور کند. هنگام انتخاب نیپل کاهنده، بررسی قطر ورودی و خروجی، نوع رزوه و فشار کاری ضروری است تا اتصال ایمن و بدون نشتی ایجاد شود.

نیپل لوله یک سر دنده

نیپل یک سر دنده تنها در یک سمت دارای رزوه خارجی است و سمت دیگر آن معمولا ساده بوده یا برای جوشکاری و اتصال به روش دیگری آماده می شود. این مدل زمانی کاربرد دارد که یک طرف مسیر به اتصال رزوه ای و طرف دیگر به لوله ساده یا جوشی متصل شود. نیپل یک سر دنده در تاسیسات ساختمانی و برخی خطوط صنعتی استفاده می شود و امکان ترکیب دو روش اتصال را فراهم می کند. کیفیت رزوه کاری و آماده سازی انتهای ساده، نقش مهمی در استحکام و آب بندی نهایی دارد.

نیپل لوله دو سر دنده

نیپل دو سر دنده در هر دو انتهای خود دارای رزوه خارجی است و برای اتصال دو قطعه با رزوه داخلی استفاده می شود. این نوع نیپل بیشترین کاربرد را در سیستم های رزوه ای دارد و به راحتی داخل بوشن، زانو، سه راهی یا شیر بسته می شود. طول بخش رزوه شده باید کافی باشد تا اتصال محکم ایجاد شود، اما بستن بیش از اندازه نیز ممکن است به رزوه یا بدنه اتصال آسیب بزند. استفاده از مواد آب بندی مناسب در هر دو سمت برای جلوگیری از نشتی ضروری است.
در این بخش، شناخت دقیق اتصالات دنده ای اهمیت زیادی دارد، زیرا انتخاب صحیح آن ها مستقیما بر کیفیت و ایمنی کل سیستم لوله کشی تاثیر می گذارد.

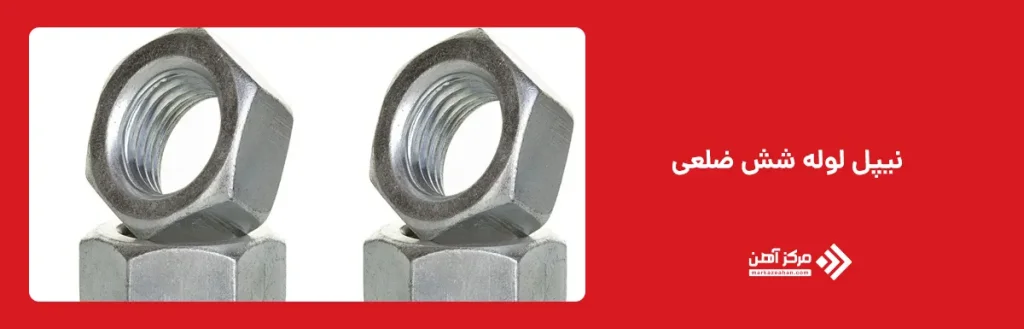

نیپل لوله شش ضلعی

نیپل لوله شش ضلعی دارای بخشی شبیه مهره در قسمت میانی بدنه است که امکان گرفتن آن با آچار را فراهم می کند. این ویژگی نصب و باز کردن نیپل را به ویژه در فضاهای محدود آسان تر می سازد. دو سر این نیپل ممکن است هم اندازه یا کاهنده باشند و معمولا رزوه خارجی دارند. نیپل شش ضلعی در اتصال شیرآلات، ابزارهای اندازه گیری و تجهیزات صنعتی کاربرد زیادی دارد. استفاده از آچار مناسب از آسیب دیدن سطح و تغییر شکل قسمت شش ضلعی جلوگیری می کند.

نیپل لوله بسته

نیپل لوله بسته که با نام کلوز نیپل نیز شناخته می شود، طول بسیار کوتاهی دارد و تقریبا تمام سطح خارجی آن رزوه شده است. این مدل برای متصل کردن دو اتصال رزوه ای با کمترین فاصله ممکن به کار می رود و در فضاهایی که محدودیت نصب وجود دارد گزینه مناسبی است. به دلیل کوتاه بودن بدنه، گرفتن و باز کردن آن با ابزار ممکن است دشوار باشد. هنگام نصب نیپل بسته باید دقت شود که رزوه ها بیش از حد تحت فشار قرار نگیرند و آب بندی به درستی انجام شود.

انواع نیپل براساس جنس

جنس نیپل لوله با توجه به نوع سیال، میزان رطوبت، فشار، دما و شرایط خورندگی محیط انتخاب می شود. نیپل های گالوانیزه، فولادی، استنلس استیل و برنجی از رایج ترین نمونه های موجود در بازار هستند و هرکدام ویژگی ها و محدودیت های خاصی دارند. انتخاب جنس مناسب می تواند عمر سیستم را افزایش داده و از زنگ زدگی، نشتی یا آلودگی سیال جلوگیری کند. در مقابل، استفاده از فلز ناسازگار با سیال یا سایر اجزای خط ممکن است خوردگی گالوانیکی و خرابی زودرس اتصال را به همراه داشته باشد.

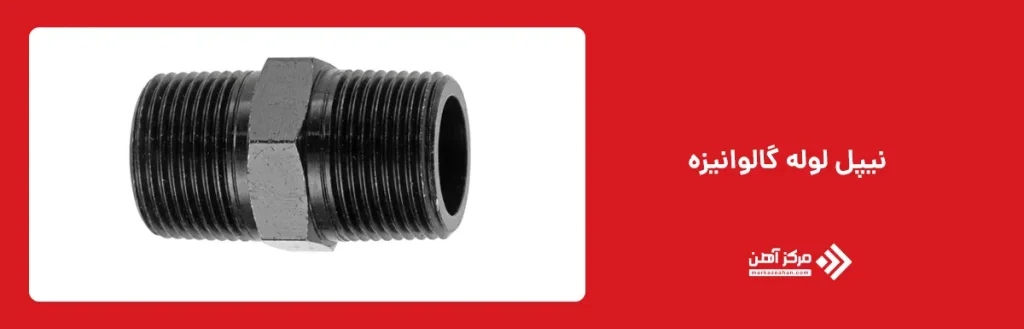

نیپل لوله گالوانیزه

نیپل لوله گالوانیزه از فولاد ساخته می شود و سطح آن با لایه ای از فلز روی پوشانده شده است. این پوشش مقاومت قطعه را در برابر رطوبت، زنگ زدگی و شرایط معمول محیطی افزایش می دهد. نیپل گالوانیزه در شبکه های آبرسانی، تاسیسات ساختمانی و برخی خطوط هوای فشرده کاربرد دارد. با این حال، پوشش گالوانیزه در تماس با مواد شیمیایی خورنده یا دماهای بسیار بالا ممکن است آسیب ببیند. سالم بودن پوشش و کیفیت رزوه ها باید پیش از نصب بررسی شود.

نیپل فولادی

نیپل فولادی دارای استحکام مکانیکی بالا است و در خطوطی که فشار یا دمای بیشتری دارند مورد استفاده قرار می گیرد. این مدل ممکن است از فولاد کربنی بدون پوشش یا با پوشش محافظ تولید شود و در صنایع نفت، گاز، پتروشیمی و تاسیسات صنعتی کاربرد داشته باشد. نیپل لوله گاز معمولا باید براساس استانداردهای مشخص و با قابلیت تحمل فشار مناسب انتخاب شود. فولاد معمولی در محیط مرطوب مستعد خوردگی است، بنابراین استفاده از پوشش، رنگ یا روش های محافظتی در برخی شرایط ضرورت دارد.

نیپل استنلس استیل

نیپل استنلس استیل به دلیل برخورداری از عناصر آلیاژی مانند کروم، مقاومت بالایی در برابر خوردگی و زنگ زدگی دارد. این نوع نیپل در صنایع غذایی، دارویی، شیمیایی، دریایی و خطوط انتقال سیالات خورنده مورد استفاده قرار می گیرد. سطح صاف و قابلیت شست وشوی مناسب نیز نیپل لوله استیل را برای سیستم های بهداشتی به گزینه ای مطلوب تبدیل کرده است. قیمت این مدل معمولا از نمونه های فولادی و گالوانیزه بیشتر است، اما دوام بالا و نیاز کمتر به تعمیر می تواند هزینه اولیه را جبران کند.

نیپل برنجی

نیپل برنجی از آلیاژ مس و روی ساخته می شود و در برابر رطوبت و بسیاری از شرایط خورنده مقاومت مناسبی دارد. این مدل در شبکه های آبرسانی، اتصال شیرآلات، تجهیزات گرمایشی و سیستم های هوای فشرده کاربرد گسترده ای دارد. قابلیت ماشین کاری مناسب باعث می شود رزوه های نیپل برنجی دقیق و یکنواخت باشند. با این حال، انتخاب آن برای برخی سیالات شیمیایی یا محیط های خاص باید با بررسی سازگاری آلیاژ انجام شود. همچنین از وارد کردن گشتاور بیش از حد هنگام نصب باید خودداری کرد.

مزایای استفاده از نیپل لوله

استفاده از نیپل لوله امکان اتصال سریع، دقیق و نسبتا کم هزینه اجزای سیستم لوله کشی را فراهم می کند. این قطعه در اندازه ها، جنس ها و ساختارهای متنوع عرضه می شود و می توان آن را متناسب با فضای نصب و شرایط کاری انتخاب کرد. قابلیت باز کردن اتصالات رزوه ای، سهولت تعویض تجهیزات و کاهش نیاز به جوشکاری از دیگر مزایای نیپل محسوب می شود. در صورت انتخاب صحیح و آب بندی مناسب، نیپل می تواند اتصال مقاوم و بادوامی ایجاد کند و تعمیرات بعدی شبکه را نیز آسان تر سازد.

عوامل موثر بر قیمت نیپل لوله

قیمت نیپل لوله به عواملی مانند جنس، قطر، طول، ضخامت جداره، نوع رزوه، برند، استاندارد تولید و میزان سفارش وابسته است. نیپل استنلس استیل و برنجی به دلیل قیمت مواد اولیه و ویژگی های فنی، معمولا هزینه بیشتری نسبت به نمونه های فولادی معمولی دارند. نوع پوشش گالوانیزه، کیفیت ماشین کاری و رده فشاری نیز بر قیمت نهایی اثر می گذارند. نوسانات بازار فلزات و هزینه تولید می توانند قیمت روز این محصول را تغییر دهند، بنابراین مقایسه مشخصات فنی باید پیش از مقایسه قیمت انجام شود.

هنگام خرید نیپل لوله به چه نکاتی توجه کنیم؟

هنگام خرید نیپل لوله ابتدا باید سایز، طول، جنس و نوع رزوه مورد نیاز به‌ طور دقیق مشخص شود، زیرا هرگونه انتخاب اشتباه در این موارد می‌ تواند باعث نشتی، افت فشار یا حتی آسیب به کل سیستم لوله‌ کشی شود. قطر نیپل باید کاملاً با لوله و اتصالاتی که قرار است به آن متصل شود هماهنگ باشد تا اتصال به‌ صورت استاندارد و بدون فشار اضافی انجام گیرد. همچنین جنس نیپل باید متناسب با نوع سیال (آب، گاز، بخار یا مواد شیمیایی)، میزان فشار کاری، دمای محیط و شرایط خورندگی انتخاب شود تا در طول زمان دچار فرسایش یا شکستگی نشود.

از طرف دیگر، بررسی کیفیت ساخت نیپل اهمیت بسیار زیادی دارد. یکنواختی و دقت رزوه‌ ها باید کنترل شود، زیرا رزوه‌های نامنظم یا ناقص می‌ توانند باعث نشتی یا سخت شدن فرآیند نصب شوند. همچنین وجود هرگونه ترک، زنگ‌ زدگی، خوردگی یا تاب‌ برداشتن در بدنه نیپل نشانه کیفیت پایین محصول است و باید از خرید آن خودداری شود. ضخامت مناسب بدنه نیز نقش مهمی در تحمل فشار و افزایش عمر مفید قطعه دارد.

در نهایت توصیه می‌ شود برای سیستم‌ های حساس مانند خطوط گاز، تأسیسات صنعتی یا شبکه‌ های آبرسانی مهم، حتماً نیپل از برندها و تأمین‌ کنندگان معتبر تهیه شود. این کار باعث می‌ شود محصول دارای استانداردهای لازم باشد و مشخصات فنی آن با الزامات پروژه و دستورالعمل‌ های اجرایی کاملاً مطابقت داشته باشد، در نتیجه ایمنی و عملکرد کل سیستم تضمین خواهد شد.

نیپل لوله قطعه ای کوتاه و رزوه دار است که برای اتصال لوله ها، شیرآلات و تجهیزات مختلف در سیستم های ساختمانی و صنعتی به کار می رود. این محصول براساس شکل به مدل های مستقیم، کاهنده، یک سر دنده، دو سر دنده، شش ضلعی و بسته تقسیم می شود و از نظر جنس نیز شامل نمونه های گالوانیزه، فولادی، استنلس استیل و برنجی است. انتخاب درست نیپل لوله باید با توجه به قطر، نوع رزوه، فشار، دما، جنس سیال و شرایط محیط انجام شود. توجه به استاندارد و کیفیت ساخت، احتمال نشتی و خرابی اتصال را کاهش می دهد.
