اتصالات دنده ای چیست؟ بررسی انواع اتصالات رزوه ای

اتصالات دنده ای قطعاتی هستند که با استفاده از رزوه داخلی و خارجی، لوله ها و تجهیزات را بدون جوشکاری به یکدیگر متصل می کنند. این اتصالات در لوله کشی آب، گاز، هوای فشرده، تاسیسات ساختمانی و برخی خطوط صنعتی کاربرد دارند و به دلیل نصب ساده، امکان باز کردن و تنوع شکل، برای سایزهای پایین رایج هستند. زانویی، سه راهی، بوشن، تبدیل، مهره ماسوره، مغزی، کپ و درپوش از شناخته شده ترین نمونه ها به شمار می روند. در زمان خرید، تغییرات قیمت آهن می تواند بر بهای اتصالات فولادی و چدنی اثر بگذارد، اما جنس، کلاس فشاری، نوع رزوه و کیفیت ساخت نیز در هزینه نقش دارند. انتخاب اتصال فقط بر اساس قیمت، بدون توجه به فشار و سیال، می تواند باعث نشتی یا خرابی شود.

اتصالات رزوه ای از نظر جنس، شکل، سایز و استاندارد به گروه های مختلف تقسیم می شوند. مدل های گالوانیزه برای محیط هایی که احتمال زنگ زدگی وجود دارد مورد توجه هستند، در حالی که اتصالات سیاه بیشتر در مسیرهایی به کار می روند که شرایط بهره برداری و مقررات پروژه استفاده از آنها را مجاز بدانند. هنگام مقایسه قیمت اتصالات گالوانیزه باید ضخامت پوشش، برند، وزن، یکنواختی رزوه و استاندارد تولید نیز بررسی شود. همه رزوه ها رفتار یکسانی ندارند؛ برای نمونه، بعضی رزوه های لوله برای ایجاد اتصال آب بند روی خود رزوه طراحی می شوند، اما گروهی دیگر فقط اتصال مکانیکی ایجاد می کنند و برای آب بندی به واشر یا سطح آب بند جداگانه نیاز دارند. بنابراین شناخت تفاوت رزوه مخروطی و موازی، رزوه داخلی و خارجی و انتخاب ماده آب بند سازگار با سیال اهمیت زیادی دارد. در ادامه مقاله مرکزآهن، ساختار، انواع، کاربرد، جنس، مزایا، معایب و عوامل موثر بر قیمت این اتصالات بررسی می شوند.

اتصالات دنده ای یا رزوه ای چیست؟

اتصالات دنده ای یا رزوه ای قطعاتی هستند که روی دهانه آنها شیارهای مارپیچی ساخته شده است. این شیارها با رزوه متناظر روی لوله یا قطعه دیگر درگیر می شوند و اتصال را شکل می دهند. رزوه داخلی درون اتصال و رزوه خارجی روی سطح بیرونی قطعه قرار دارد. در بسیاری از شبکه های ساختمانی، رزوه ها علاوه بر نگه داشتن قطعات، با کمک نوار یا خمیر آب بند مسیر عبور سیال را نیز آب بندی می کنند. با این حال، نوع ماده آب بند باید با آب، گاز، بخار یا ماده شیمیایی سازگار باشد. بررسی قیمت اتصالات گازی نیز باید همراه با توجه به استاندارد رزوه، جنس، کلاس کاری و تاییدیه مورد نیاز پروژه انجام شود، زیرا صرفا مشابه بودن ظاهر دو اتصال به معنی یکسان بودن کاربرد آنها نیست.

در استانداردها، شکل، ابعاد، تلرانس و روش کنترل رزوه مشخص می شود. ASME B1.20.1 خانواده رزوه های لوله مانند NPT را پوشش می دهد و ASME B16.11 الزامات اتصالات فورج دنده ای را از نظر ابعاد، رده فشار، نشانه گذاری و مواد بیان می کند. در خانواده استانداردهای ISO نیز میان رزوه هایی که آب بندی روی رزوه انجام می شود و رزوه های موازی مخصوص اتصال مکانیکی تفاوت وجود دارد. به همین دلیل، اتصال دو قطعه با گام یا فرم نامتناسب می تواند به رزوه آسیب بزند و آب بندی مطمئن ایجاد نکند. اتصالات پیچی در گفتار بازار گاهی به همین قطعات گفته می شود، اما این عنوان می تواند اتصال فلنجی با پیچ و مهره را هم در بر بگیرد؛ پس اصطلاح دقیق تر، اتصال دنده ای یا رزوه ای است. هنگام بررسی انواع اتصالات لوله فولادی باید روش اتصال، سایز نامی، ضخامت لوله، نوع رزوه، فشار، دما و جنس سیال هم زمان کنترل شوند.

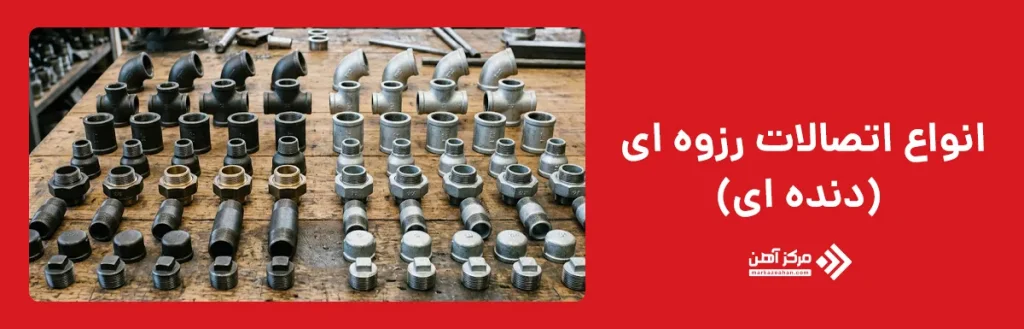

انواع اتصالات رزوه ای (دنده ای)

اتصالات رزوه ای در شکل ها و اندازه های مختلف ساخته می شوند تا تغییر مسیر، انشعاب گیری، اتصال دو لوله، کاهش قطر و مسدود کردن انتهای خط را انجام دهند. انتخاب هر اتصال باید بر اساس نقش آن در شبکه، قطر نامی، نوع رزوه، جنس بدنه و فشار کاری انجام شود. زانویی برای تغییر جهت، سه راهی برای ایجاد شاخه، بوشن برای اتصال دو سر رزوه خارجی و تبدیل برای ارتباط میان دو سایز متفاوت استفاده می شود. مهره ماسوره نیز امکان باز کردن بخشی از خط را بدون چرخاندن همه لوله ها فراهم می کند. مغزی، کپ و درپوش هم برای اتصال کوتاه یا بستن مسیر کاربرد دارند.

در بازار، انواع اتصالات رزوه ای از فولاد، چدن چکش خوار، استنلس استیل، برنج و برخی آلیاژهای دیگر تولید می شوند. مدل های معمولی برای تاسیسات ساختمانی و مدل های تقویت شده یا اتصالات فشار قوی دنده ای برای شرایط صنعتی ساخته می شوند. شکل ظاهری مشابه همیشه نشان دهنده ظرفیت یکسان نیست؛ دو زانویی هم اندازه ممکن است از نظر استاندارد، ضخامت دیواره، کلاس فشاری و نوع رزوه متفاوت باشند. همچنین اتصال رزوه NPT نباید بدون بررسی با رزوه های خانواده BSP جفت شود، زیرا تفاوت زاویه، گام یا فرم رزوه می تواند به دندانه ها آسیب بزند و نشتی ایجاد کند.

در زمان انتخاب باید نقشه لوله کشی، جهت جریان، فضای نصب و امکان تعمیر آینده بررسی شوند. استفاده زیاد از تبدیل ها، زانوها و سه راهی ها افت فشار را افزایش می دهد و نقاط احتمالی نشتی را بیشتر می کند. بنابراین تعداد اتصالات باید به اندازه نیاز باشد. در ادامه، کاربرد و ویژگی هر یک از قطعات اصلی به صورت جداگانه توضیح داده می شود.

زانویی دنده ای

زانویی دنده ای برای تغییر جهت مسیر لوله استفاده می شود و معمولا در زاویه های 90 و 45 درجه تولید می گردد. این اتصال می تواند دو سر مادگی، یک سر نری و یک سر مادگی یا در برخی مدل ها دو سر نری داشته باشد. انتخاب نوع آن به رزوه لوله ها و فضای نصب بستگی دارد. زانویی های 90 درجه تغییر جهت بیشتری ایجاد می کنند، اما افت فشار آنها نیز از مدل 45 درجه بیشتر است.

در زمان نصب باید از وارد کردن نیروی بیش از حد خودداری شود. سفت کردن زیاد ممکن است رزوه یا بدنه اتصال را ترک دهد، به ویژه در اتصالات چدنی یا قطعاتی که کیفیت ساخت پایینی دارند. نوار یا خمیر آب بند باید متناسب با نوع سیال و جهت رزوه استفاده شود و نباید مقدار زیادی از آن وارد مسیر داخلی لوله شود.

زانویی باید از نظر سایز نامی، جنس، نوع رزوه و فشار کاری با لوله هماهنگ باشد. در خطوط گاز، بخار یا سیالات صنعتی، استفاده از هر زانویی ساختمانی مجاز نیست و استاندارد پروژه باید کنترل شود. همچنین بهتر است در نقاطی که نیاز به تعمیر مکرر دارند، دسترسی کافی برای باز و بسته کردن اتصال در نظر گرفته شود.

سه راهی دنده ای

سه راهی دنده ای برای ایجاد انشعاب از خط اصلی به یک مسیر فرعی به کار می رود. این قطعه معمولا سه دهانه رزوه دار دارد و در دو نوع مساوی و تبدیلی ساخته می شود. در سه راهی مساوی، هر سه دهانه یک سایز دارند، اما در نوع تبدیلی، قطر شاخه یا یکی از مسیرها کوچک تر است. انتخاب صحیح باعث می شود انشعاب بدون استفاده از چند تبدیل اضافی اجرا شود.

جهت قرارگیری سه راهی باید با نقشه لوله کشی و مسیر جریان هماهنگ باشد. در سامانه هایی که افت فشار اهمیت دارد، قطر شاخه و سرعت سیال باید محاسبه شوند. استفاده از سه راهی کوچک یا تغییر ناگهانی قطر می تواند جریان را محدود کند و صدای شبکه را افزایش دهد. در خطوط دارای ذرات معلق نیز محل شاخه باید طوری انتخاب شود که رسوب در اتصال جمع نشود.

رزوه های هر سه دهانه باید سالم، هم محور و بدون پلیسه باشند. آب بندی ناقص یکی از مشکلات رایج این اتصال است، زیرا سه نقطه اتصال در یک محل ایجاد می شود. هنگام نصب نباید از بدنه سه راهی به عنوان اهرم استفاده کرد. انتخاب جنس و کلاس فشاری نیز باید بر اساس آب، گاز، هوا یا سیال صنعتی انجام شود.

بوشن و تبدیل دنده ای

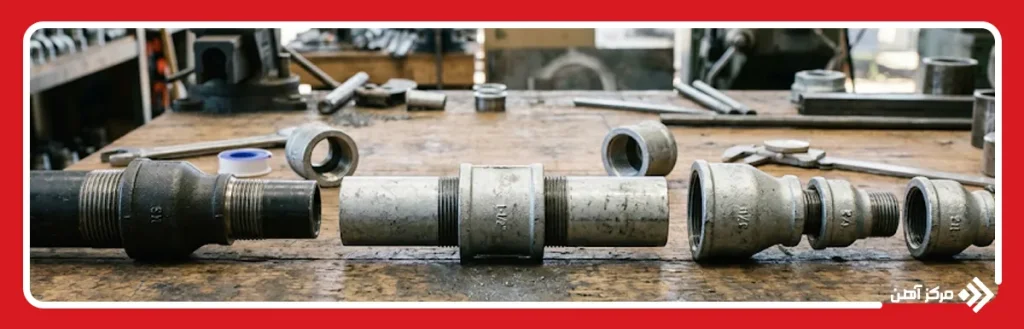

بوشن دنده ای قطعه ای کوتاه با رزوه داخلی است که دو لوله یا دو قطعه دارای رزوه خارجی را در یک امتداد به هم متصل می کند. بوشن ساده برای اتصال دو سایز برابر و بوشن تبدیلی برای ارتباط میان دو قطر متفاوت استفاده می شود. تبدیل دنده ای نیز می تواند به شکل روپیچ توپیچ، بوشن تبدیلی یا قطعه کاهنده ساخته شود. انتخاب شکل مناسب به فضای نصب و نوع رزوه موجود بستگی دارد.

در اتصال دو لوله با بوشن، مقدار درگیری رزوه در هر دو طرف باید کافی باشد. اگر یک سمت بیش از حد داخل بوشن بسته شود، ممکن است فضای لازم برای سمت دیگر کم شود یا بدنه تحت تنش قرار گیرد. استفاده از تبدیل های متعدد پشت سر هم نیز بهتر است محدود شود، زیرا طول مسیر، افت فشار و تعداد نقاط نشتی را افزایش می دهد.

پیش از نصب باید اختلاف سایز، نوع رزوه و جنس قطعات بررسی شود. اتصال دو فلز نامتناسب در محیط مرطوب می تواند خطر خوردگی گالوانیکی را بالا ببرد. در خطوط فشار بالا نیز بوشن معمولی جایگزین اتصال دارای کلاس فشاری مشخص نیست. سطح رزوه باید تمیز باشد و ماده آب بند به اندازه استفاده شود تا مسیر سیال مسدود نشود.

مهره ماسوره دنده ای

مهره ماسوره دنده ای برای اتصال دو بخش از لوله کشی به کار می رود، به شکلی که بتوان یکی از بخش ها را بدون چرخاندن کامل لوله ها باز کرد. این قطعه معمولا از سه بخش شامل دو سر اتصال و یک مهره مرکزی تشکیل می شود. با باز کردن مهره، دو طرف اتصال از یکدیگر جدا می شوند و تعمیر شیر، پمپ، فیلتر یا تجهیزات دیگر ساده تر انجام می گیرد. به همین دلیل، مهره ماسوره بیشتر در نقاطی نصب می شود که احتمال بازبینی یا تعویض تجهیزات وجود دارد.

سطوح تماس مهره ماسوره باید کاملا تمیز و هم راستا باشند. اگر دو لوله در یک محور قرار نگیرند، بستن مهره باعث ایجاد تنش، نشتی یا آسیب به رزوه می شود. آب بندی این اتصال ممکن است با سطح فلز به فلز، واشر یا حلقه آب بند انجام شود و روش آن به طراحی قطعه بستگی دارد. ماده آب بند رزوه فقط باید در بخش هایی استفاده شود که سازنده یا استاندارد اجازه می دهد.

جنس مهره ماسوره باید با لوله، سیال، فشار و دمای کار هماهنگ باشد. مدل های برنجی، گالوانیزه، سیاه، فولادی و استنلس استیل برای کاربردهای مختلف تولید می شوند. در خطوط گاز و فشار بالا باید از محصول دارای استاندارد و کلاس کاری مشخص استفاده شود. مهره ماسوره نباید برای جبران فاصله یا ناهماهنگی لوله ها تحت فشار بسته شود.

مغزی، کپ و درپوش دنده ای

مغزی دنده ای قطعه ای کوتاه با رزوه خارجی در دو طرف است که برای اتصال دو قطعه دارای رزوه داخلی استفاده می شود. این قطعه در نصب شیر، زانو، سه راهی، بوشن و تجهیزات رزوه دار کاربرد دارد. مغزی می تواند در دو طرف یک سایز داشته باشد یا به صورت تبدیلی ساخته شود. بخش میانی بعضی مدل ها دارای سطح شش گوش است تا با آچار گرفته شود و هنگام نصب، فشار مستقیم به رزوه وارد نشود.

کپ دنده ای معمولا دارای رزوه داخلی است و روی انتهای لوله یا مغزی دارای رزوه خارجی بسته می شود. درپوش دنده ای برعکس، بیشتر رزوه خارجی دارد و برای بستن دهانه اتصال دارای رزوه داخلی به کار می رود. این قطعات برای مسدود کردن انتهای خط، انجام آزمایش فشار، توقف موقت انشعاب یا آماده نگه داشتن مسیر برای توسعه آینده استفاده می شوند.

در انتخاب کپ و درپوش باید فشار داخلی، دمای سیال و نوع رزوه بررسی شود. استفاده از قطعه نازک یا بی کیفیت در انتهای خط تحت فشار می تواند خطرناک باشد. آب بندی باید کامل باشد، اما سفت کردن بیش از حد ممکن است بدنه یا دهانه اتصال را ترک دهد. در خطوطی که احتمال باز شدن بعدی وجود دارد، رزوه ها باید تمیز نگه داشته شوند و ماده آب بند مناسب استفاده شود. نصب درپوش موقت نیز باید مانند اتصال دائمی با دقت انجام گیرد.

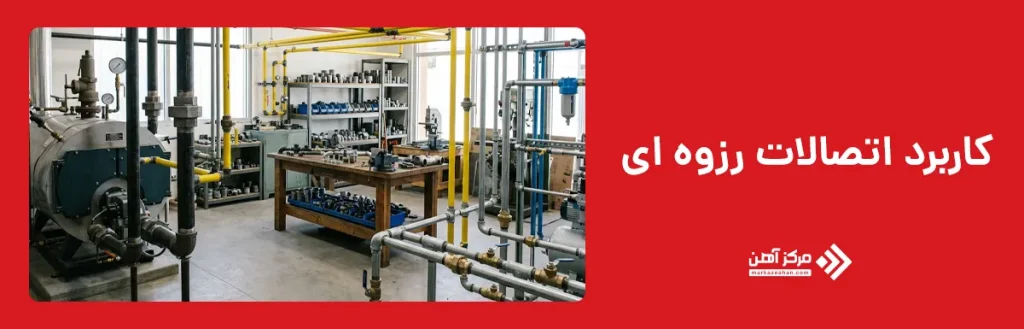

کاربرد اتصالات رزوه ای چیست؟

کاربرد اتصالات رزوه ای بیشتر در شبکه هایی است که قطر لوله کم یا متوسط بوده و امکان جوشکاری محدود است. این اتصالات در لوله کشی آب سرد و گرم، گاز ساختمان، هوای فشرده، سیستم های آتش نشانی، موتورخانه، خطوط روغن و برخی فرایندهای صنعتی استفاده می شوند. نصب سریع، نیاز نداشتن به دستگاه جوش و امکان باز کردن اتصال از دلایل محبوبیت آنها هستند. با این حال، هر اتصال باید با استاندارد و شرایط همان سامانه هماهنگ باشد و نمی توان یک اتصال معمولی آب را بدون بررسی در خط گاز، بخار یا سیال شیمیایی به کار برد.

در تاسیسات ساختمان، زانویی برای تغییر مسیر، سه راهی برای انشعاب، بوشن برای اتصال لوله ها و مهره ماسوره برای ایجاد نقطه قابل باز شدن استفاده می شود. مغزی، تبدیل، کپ و درپوش نیز امکان اتصال تجهیزات، تغییر سایز یا بستن مسیر را فراهم می کنند. در خطوط صنعتی، اتصالات فشار قوی دنده ای بیشتر برای ابزار دقیق، خطوط کم قطر، انشعاب های فرعی و محل هایی استفاده می شوند که تعمیر دوره ای اهمیت دارد.

محدوده کاربرد به جنس، کلاس فشاری، دما، نوع رزوه و مقررات پروژه بستگی دارد. در سایزهای بزرگ، فشارهای بالا یا خطوط دارای لرزش زیاد، اتصال جوشی یا فلنجی ممکن است ایمن تر و پایدارتر باشد. همچنین تعداد زیاد اتصالات دنده ای، افت فشار و احتمال نشتی را افزایش می دهد. بنابراین طراحی باید تا حد امکان ساده باشد و فقط در نقاط لازم از اتصال رزوه ای استفاده شود. عملکرد مناسب زمانی به دست می آید که رزوه ها سالم، آب بندی درست و نصب بدون تنش انجام شده باشد.

جنس اتصالات دنده ای

جنس اتصالات دنده ای باید بر اساس نوع سیال، فشار، دمای کار، میزان رطوبت و احتمال خوردگی انتخاب شود. اتصالات چدن چکش خوار از نمونه های رایج در تاسیسات ساختمانی هستند و در دو نوع سیاه و گالوانیزه عرضه می شوند. مدل گالوانیزه دارای پوشش روی است و در برابر زنگ زدگی سطحی مقاومت بیشتری دارد، اما انتخاب آن برای هر سیال یا دمایی مناسب نیست. اتصالات فولاد کربنی فورج شده نیز به دلیل استحکام بالا در خطوط صنعتی و اتصالات فشار قوی دنده ای کاربرد دارند. این محصولات معمولا با کلاس فشاری مشخص تولید می شوند و باید همراه با لوله و شیرآلات هم رده استفاده شوند.

اتصالات استنلس استیل برای محیط های مرطوب، صنایع غذایی، دارویی و بعضی سیالات خورنده مناسب هستند. گرید فولاد زنگ نزن باید با شرایط شیمیایی محیط هماهنگ باشد، زیرا همه گریدها مقاومت یکسانی ندارند. اتصالات برنجی نیز در شبکه های آب، تجهیزات کنترلی، هوای فشرده و اتصالات کم قطر دیده می شوند. مقاومت مناسب در برابر خوردگی و ماشین کاری دقیق از مزایای آنها است.

جنس اتصال نباید فقط از روی رنگ یا ظاهر تشخیص داده شود. نشانه گذاری بدنه، گواهی سازنده و استاندارد اتصالات رزوه ای باید بررسی شوند. اتصال فلزات نامتناسب در محیط مرطوب ممکن است خوردگی گالوانیکی ایجاد کند. همچنین جنس ماده آب بند باید با اتصال و سیال سازگار باشد. انتخاب درست زمانی انجام می شود که جنس بدنه، نوع رزوه، فشار، دما و شرایط محیط هم زمان کنترل شوند.

مزایا و معایب اتصالات دنده ای

مهم ترین مزیت اتصالات دنده ای، نصب بدون جوشکاری است. این ویژگی باعث می شود اجرای شبکه در فضای محدود یا محل هایی که استفاده از شعله مجاز نیست ساده تر باشد. ابزار مورد نیاز نیز معمولا محدود به آچار، تجهیزات رزوه زنی و مواد آب بند است. امکان باز کردن بعضی اتصال ها، تغییر مسیر و تعویض قطعات از دیگر مزایا به شمار می رود. وجود مدل های متنوع مانند زانو، سه راهی، بوشن، مهره ماسوره و تبدیل نیز اجرای بیشتر مسیرهای کم قطر را ممکن می کند.

این اتصالات برای تعمیرات و توسعه شبکه مناسب هستند، زیرا می توان بخشی از خط را با استفاده از مهره ماسوره جدا کرد. کنترل ظاهری اتصال نیز ساده است و در صورت نشتی، محل مشکل معمولا سریع تر شناسایی می شود. در پروژه های کوچک، هزینه اولیه نصب ممکن است از اجرای جوشی کمتر باشد، به ویژه زمانی که نیروی جوشکار یا تجهیزات خاص در دسترس نیست.

در مقابل، هر اتصال رزوه ای یک نقطه احتمالی نشتی ایجاد می کند. اجرای رزوه کج، آب بندی نامناسب، سفت کردن بیش از حد یا جفت کردن دو استاندارد متفاوت می تواند اتصال را خراب کند. رزوه بخشی از ضخامت موثر لوله را نیز کاهش می دهد و در فشار بالا یا لرزش شدید ممکن است محل تمرکز تنش باشد. تعداد زیاد زانو و سه راهی افت فشار را افزایش می دهد. این اتصالات معمولا برای سایزهای بزرگ، دمای بسیار بالا یا خطوط دارای ضربه و ارتعاش شدید انتخاب نخست نیستند. همچنین باز کردن مکرر می تواند رزوه را فرسوده کند. بنابراین مزایا فقط زمانی حفظ می شوند که طراحی، انتخاب جنس، آب بندی و نصب به شکل اصولی انجام شوند.

عوامل موثر بر قیمت اتصالات دنده ای

قیمت اتصالات دنده ای به جنس، سایز، وزن، کلاس فشاری، نوع رزوه و کیفیت ساخت وابسته است. اتصالات فولاد کربنی فورج، استنلس استیل، برنجی و چدن چکش خوار قیمت یکسانی ندارند. در مدل های گالوانیزه، کیفیت و یکنواختی پوشش روی نیز بر هزینه اثر می گذارد. افزایش قطر یا ضخامت بدنه مقدار ماده مصرفی را بیشتر می کند و معمولا قیمت محصول را بالا می برد. مدل های فشار قوی نیز به دلیل مواد بهتر، کنترل ابعادی دقیق و آزمون های بیشتر، گران تر از نمونه های معمولی هستند.

نوع قطعه عامل دیگری است. قیمت یک بوشن ساده با مهره ماسوره، سه راهی تبدیلی یا زانویی فشار قوی برابر نیست، زیرا پیچیدگی تولید و مقدار ماده متفاوت است. استاندارد تولید، برند، کشور سازنده، گواهی کنترل کیفیت و دقت رزوه نیز در قیمت اتصالات رزوه ای نقش دارند. محصولات بدون مشخصات فنی ممکن است ارزان تر باشند، اما خطر نشتی، شکست یا ناهماهنگی رزوه را افزایش می دهند.

نوسان قیمت مواد اولیه، نرخ ارز، هزینه گالوانیزه کاری، حمل و میزان عرضه بازار نیز بر قیمت نهایی اثر دارند. هنگام مقایسه قیمت اتصالات دنده ای باید واحد فروش، وزن، سایز نامی و کلاس محصول یکسان باشند. بعضی قطعات ارزان تر وزن یا ضخامت کمتری دارند و مقایسه ظاهری آنها دقیق نیست. هزینه ماده آب بند، اجرت رزوه زنی، نصب و تعمیر احتمالی نیز باید در برآورد پروژه دیده شود. بهترین خرید محصولی است که ضمن قیمت منطقی، استاندارد، جنس و فشار کاری مناسب شبکه را تامین کند.

اتصالات دنده ای از پرکاربردترین قطعات برای اتصال، تغییر مسیر، انشعاب گیری، کاهش سایز و مسدود کردن خطوط لوله هستند. این قطعات با استفاده از رزوه داخلی و خارجی نصب می شوند و در شبکه های آب، گاز، هوای فشرده، موتورخانه و برخی خطوط صنعتی کاربرد دارند. زانویی، سه راهی، بوشن، تبدیل، مهره ماسوره، مغزی، کپ و درپوش از مهم ترین انواع اتصالات رزوه ای به شمار می روند. انتخاب درست این محصولات باید بر اساس جنس بدنه، نوع رزوه، سایز، فشار، دما و نوع سیال انجام شود. استفاده از دو استاندارد رزوه متفاوت یا آب بندی نامناسب می تواند باعث نشتی و خرابی اتصال شود. قیمت اتصالات دنده ای نیز به جنس، وزن، کلاس فشاری، پوشش گالوانیزه، برند و کیفیت ساخت وابسته است. در نهایت، اتصال رزوه ای زمانی عملکرد ایمن و ماندگار دارد که محصول استاندارد انتخاب شود، رزوه ها سالم باشند و نصب بدون فشار اضافی و با ماده آب بند سازگار انجام گیرد.
