پوتر ساختمان چیست و چه کاربردی دارد؟

پوتر چیست؟ این پرسشی است که بسیاری از افراد در هنگام شنیدن اصطلاحات ساختمانی با آن روبه رو می شوند. پوتر ساختمان یکی از مهم ترین اجزای باربر در سازه های بتنی و فلزی است که نقش کلیدی در انتقال بارها از بخش های مختلف ساختمان به ستون ها و در نهایت به فونداسیون ایفا می کند. در واقع، پوتر همان تیر یا عضو افقی است که وظیفه دارد وزن سقف یا طبقات بالاتر را به ستون ها منتقل کند. درک نقش پوتر در ساختمان باعث می شود هنگام اجرای پروژه های ساختمانی یا حتی بررسی هزینه ها، اهمیت آن بهتر دیده شود. حتی زمانی که افراد به دنبال بررسی هزینه های ساخت هستند و به سراغ مقایسه مواردی مانند قیمت آهن می روند، ناخواسته به نقش حیاتی پوتر نیز توجه خواهند کرد.

از سوی دیگر، پوتر تنها یک عضو ساده در ساختمان نیست؛ بلکه نوع، شکل و نحوه اجرای آن می تواند به طور مستقیم روی استحکام و کارایی سازه اثر بگذارد. برای مثال، استفاده از پوتر در ساختمان بتنی یا فلزی، هر کدام الزامات خاص خود را دارند. اینجاست که بررسی دقیق جزئیاتی مانند ابعاد، موقعیت و جنس پوتر اهمیت پیدا می کند. در همین راستا، کسانی که با پروژه های عمرانی سروکار دارند، علاوه بر بررسی قیمت تیرآهن و مصالح دیگر، باید نقش پوتر در پایداری کلی ساختمان را هم در نظر داشته باشند. در این مقاله با انواع پوتر ساختمان، کاربردها و مزایا و معایب آشنا می شوید و نکات مهمی در طراحی و محاسبه پوتر یاد می گیرید.

پوتر ساختمان چیست؟

وقتی صحبت از سازه های مقاوم و ایمن می شود، یکی از اجزای کلیدی که نباید نادیده گرفت، پوتر ساختمان است. اما پوتر ساختمان چیست؟ به زبان ساده، پوتر تیر یا عضو افقی در ساختمان است که وظیفه دارد بارهای سقف، دیوارها و طبقات را جمع آوری کرده و به ستون ها منتقل کند.

این عضو، مثل پلی میان اجزای مختلف عمل می کند و اگر درست طراحی و اجرا نشود، کل سازه دچار ضعف می شود. در معماری مدرن، اصطلاح پوتر در ساختمان به انگلیسی با نام Beam شناخته می شود. اهمیت آن به حدی است که در اکثر پروژه های کوچک و بزرگ، حتی در ساختمان های مسکونی دو طبقه، بدون پوتر نمی توان یک اسکلت مطمئن ایجاد کرد.

از نظر عملکرد، در جواب سوال پوتر در ساختمان چیست؟ باید گفت که پوتر نقش انتقال نیروهای عمودی و افقی را برعهده دارد. گاهی افراد تفاوت پوتر با شاه تیر را نمی دانند و این دو اصطلاح را یکی می پندارند، اما در واقع شاه تیر معمولاً عضو اصلی و بزرگ تری است که بار بیشتری تحمل می کند. بنابراین، درک این که پوتر ساختمانی چیست، کمک می کند هنگام اجرای پروژه یا حتی انتخاب مصالح مانند شاه تیر، آگاهانه تر تصمیم گیری شود.

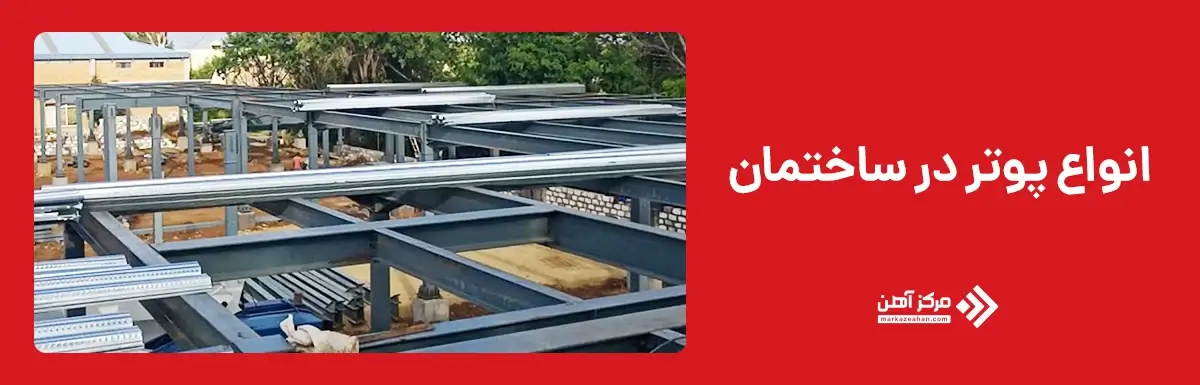

انواع پوتر در ساختمان

بعد از اینکه متوجه شدیم پوتر چیست، لازم به یادآوری است که پوتر در ساختمان بسته به نوع مصالح و نحوه اجرا در دسته های مختلفی قرار می گیرد. انتخاب نوع پوتر ساختمانی به شرایط پروژه، میزان بار وارده و همچنین بودجه در نظر گرفته شده بستگی دارد. به طور کلی، پوترها را می توان به سه گروه اصلی تقسیم کرد: پوتر بتنی، پوتر فلزی و پوتر پیش ساخته. هر یک از این دسته ها ویژگی ها، مزایا و محدودیت های خاص خود را دارند که باعث می شود در شرایط متفاوت، کارایی بهتری ارائه دهند.

پوتر بتنی معمولاً در پروژه هایی به کار می رود که اسکلت سازه بتنی است. در این نوع، بتن همراه با میلگردهای فولادی ریخته شده و پس از سخت شدن، یک تیر مقاوم در برابر فشار و کشش ایجاد می کند. از طرفی، پوتر فلزی بیشتر در ساختمان های اسکلت فلزی مورد استفاده قرار می گیرد. این نوع، به دلیل مقاومت بالا و سرعت اجرای مناسب، یکی از پرکاربردترین انواع در پروژه های شهری به شمار می رود.

در کنار این دو نوع، پوتر پیش ساخته نیز وجود دارد که در کارخانه تولید شده و سپس به محل پروژه منتقل می شود. این روش اجرای پوتر در ساختمان باعث صرفه جویی در زمان و افزایش دقت می شود. شناخت انواع پوتر در ساختمان سازی کمک می کند تا طراحان و پیمانکاران متناسب با نوع سازه و شرایط بارگذاری، بهترین انتخاب را داشته باشند. همچنین، مقایسه این دسته ها نشان می دهد که هرکدام برای شرایط خاصی مناسب تر هستند. در ادامه، هر یک از این انواع به طور جداگانه و دقیق بررسی خواهند شد.

پوتر بتنی

پوتر بتنی یکی از رایج ترین انواع پوتر در ساختمان بتنی است که در سازه های مسکونی، تجاری و صنعتی کاربرد گسترده ای دارد. این نوع پوتر با استفاده از بتن و میلگرد ساخته می شود و به دلیل مقاومت بالای بتن در برابر فشار و میلگرد در برابر کشش، ترکیبی مطمئن برای تحمل بارهای سنگین ایجاد می کند. به بیان ساده، پوتر بتنی همان تیر بتنی است که بار سقف، دیوار و طبقات را جمع آوری کرده و به ستون ها منتقل می کند. استفاده از این نوع پوتر باعث می شود سازه در برابر نیروهای جانبی مانند زلزله و باد نیز پایداری بیشتری داشته باشد.

یکی از ویژگی های مهم پوتر سقف بتنی، قابلیت شکل پذیری آن است. مهندسان می توانند بسته به نیاز پروژه، ابعاد و آرایش میلگردها را تغییر دهند و در نتیجه پوتری متناسب با شرایط بارگذاری بسازند. علاوه بر این، پوتر سقف در ساختمان های بتنی نقش حیاتی در انتقال نیرو و جلوگیری از تغییر شکل های ناخواسته دارد. از نظر اقتصادی هم پوتر بتنی معمولاً مقرون به صرفه تر از سایر گزینه هاست، زیرا مصالح اصلی آن یعنی بتن و فولاد به راحتی در دسترس هستند.

البته اجرای پوتر بتنی نیازمند دقت بالا در قالب بندی، آرماتوربندی و بتن ریزی است. کوچک ترین خطا در این مراحل می تواند مقاومت عضو را کاهش دهد. به همین دلیل، استانداردهای اجرایی در طراحی و ساخت این نوع پوتر اهمیت زیادی دارد. در معماری مدرن نیز از پوتر بتنی نه تنها به عنوان یک عضو سازه ای، بلکه گاهی به عنوان بخشی از طراحی ظاهری و زیبایی شناسی ساختمان استفاده می شود.

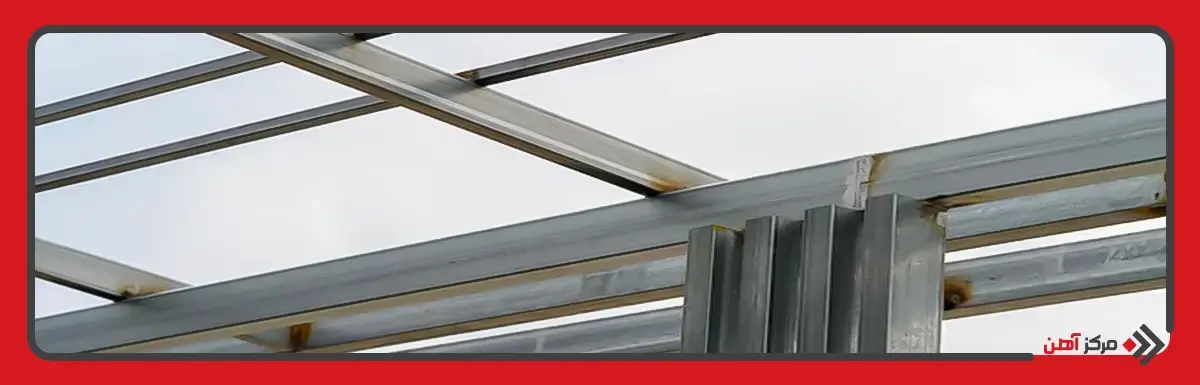

پوتر فلزی

پوتر فلزی یکی از پرکاربردترین اجزای سازه ای در ساختمان های اسکلت فلزی است. این نوع پوتر معمولاً از تیرآهن یا مقاطع فولادی ساخته می شود و به دلیل مقاومت بالا در برابر نیروهای کششی و فشاری، انتخابی مناسب برای پروژه های بزرگ و مرتفع به شمار می رود. در واقع، وقتی صحبت از سرعت اجرا و استحکام همزمان در سازه ها می شود، پوتر فلزی جایگاه ویژه ای پیدا می کند. این عضو سازه ای بار سقف و طبقات را جمع آوری کرده و از طریق اتصال به ستون ها، بارها را به فونداسیون منتقل می کند.

یکی از مزایای اصلی پوتر فلزی، قابلیت اجرا در دهانه های بلند است. برخلاف بتن که محدودیت هایی در قالب بندی و وزن دارد، مقاطع فلزی سبک تر بوده و امکان پوشش دهانه های وسیع تر را فراهم می کنند. همچنین، نصب آن ها به کمک پیچ و مهره یا جوش به سرعت انجام می شود و همین ویژگی باعث شده زمان اجرای پروژه های فلزی کاهش یابد. نکته مهم اینجاست که کیفیت اتصال پوتر فلزی به ستون و سایر اجزا، نقش زیادی در ایمنی ساختمان دارد.

از نظر اقتصادی، هزینه استفاده از پوتر فلزی به عواملی مثل نوع مقطع، وزن و شرایط بازار بستگی دارد. پوتر فلزی در برابر زنگ زدگی نیازمند پوشش های ضد خوردگی یا رنگ های محافظ است تا دوام بیشتری در شرایط آب و هوایی مختلف داشته باشد. به همین دلیل، در پروژه های حساس، انتخاب مقطع مناسب و رعایت اصول نگهداری بسیار ضروری است.

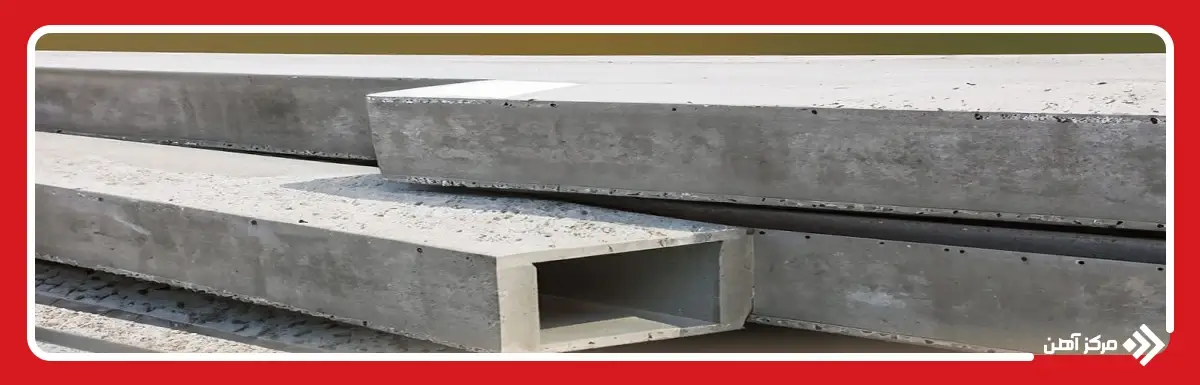

پوتر پیش ساخته

پوتر پیش ساخته نوعی از پوتر در ساختمان است که در کارخانه تولید می شود و سپس به محل پروژه منتقل و نصب می گردد. این روش باعث افزایش سرعت اجرا و کاهش خطاهای انسانی در محل کارگاه می شود. پوتر پیش ساخته معمولاً از بتن یا فولاد ساخته می شود و بسته به نوع پروژه می تواند در ابعاد و اشکال مختلف سفارش داده شود. یکی از دلایل محبوبیت این نوع پوتر در ساختمان سازی، دقت بالای تولید در شرایط کنترل شده کارخانه است که کیفیت نهایی را تضمین می کند.

یکی از کاربردهای مهم پوتر پیش ساخته در پروژه های بزرگ مثل برج ها، پل ها و سوله های صنعتی است. در این نوع سازه ها، سرعت اجرا و کاهش زمان خواب سرمایه اهمیت زیادی دارد. همچنین، به دلیل عدم نیاز به قالب بندی و آرماتوربندی در محل، اجرای پوتر پیش ساخته بسیار تمیزتر و کم هزینه تر از پوتر بتنی درجا خواهد بود. از نظر حمل و نقل نیز، این قطعات به صورت آماده به محل پروژه آورده می شوند و با استفاده از جرثقیل نصب می گردند.

البته پوتر پیش ساخته محدودیت هایی هم دارد. به طور مثال، وزن زیاد این قطعات می تواند جا به جایی آن ها را دشوار کند یا هزینه حمل را بالا ببرد. همچنین، در برخی پروژه ها که طراحی خاص و غیر معمول نیاز است، پوتر پیش ساخته ممکن است انعطاف پذیری کمتری نسبت به روش های سنتی داشته باشد. با این وجود، در بسیاری از پروژه ها، به دلیل صرفه جویی در زمان و هزینه، انتخاب پوتر پیش ساخته یک راهکار هوشمندانه محسوب می شود.

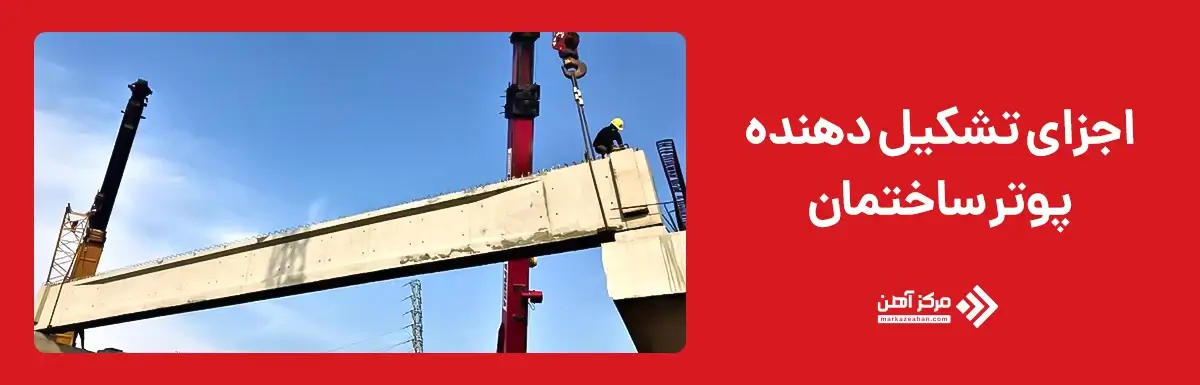

اجزای تشکیل دهنده پوتر ساختمان

پوتر ساختمان مانند هر عضو سازه ای دیگر از اجزای مشخصی تشکیل شده که هر کدام وظیفه خاصی در عملکرد نهایی آن دارند. در حالت کلی، اجزای اصلی پوتر ساختمانی شامل بتن یا فولاد به عنوان بدنه اصلی، میلگرد یا مقاطع فولادی برای افزایش مقاومت کششی، اتصالات و پوشش های محافظ است.

در پوتر بتنی، بخش اصلی همان بتن مسلح است که نقش تحمل فشار را بر عهده دارد. درون بتن، میلگردهای طولی و عرضی کار گذاشته می شوند که مقاومت کششی و برشی عضو را بالا می برند. علاوه بر این، خاموت ها (میلگردهای عرضی) برای جلوگیری از ترک خوردگی و کنترل تنش های برشی به کار می روند. در مقابل، پوتر فلزی از تیرآهن ها یا مقاطع فولادی H و I تشکیل می شود که به کمک جوش یا پیچ و مهره به ستون ها و سایر اجزا متصل می شوند. در این نوع، کیفیت اتصالات اهمیت بسیار زیادی دارد زیرا ضعف در جوش یا اتصال می تواند کل سازه را در معرض خطر قرار دهد.

پوشش های محافظ نیز یکی دیگر از اجزای مهم محسوب می شوند. برای مثال، در پوتر فلزی، استفاده از ضد زنگ و رنگ های مقاوم در برابر رطوبت، از خوردگی جلوگیری می کند. در پوتر بتنی هم افزودنی های خاص یا پوشش های ضد رطوبت برای افزایش دوام کاربرد دارند. بنابراین، چه در پوتر در معماری مدرن و چه در سازه های سنتی، توجه به تک تک اجزای تشکیل دهنده پوتر ساختمان یک اصل ضروری است که نباید نادیده گرفته شود.

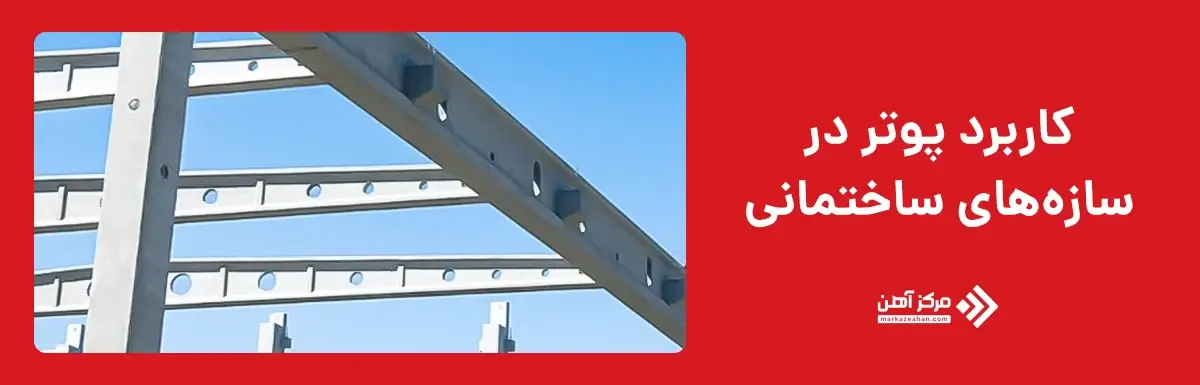

کاربرد پوتر در سازه های ساختمانی

پوتر در ساختمان سازی یکی از اجزای حیاتی است که بدون آن تصور ساخت یک سازه ایمن و پایدار دشوار است. اصلی ترین کاربرد پوتر در انتقال بارهای سقف، دیوارها و طبقات به ستون هاست. به زبان ساده، اگر پوتر وجود نداشته باشد، بارها به طور مستقیم روی دیوار یا ستون وارد شده و باعث تمرکز تنش و در نهایت ضعف در سازه می شود. پوتر با پخش یکنواخت نیروها، ایمنی کلی ساختمان را تضمین می کند.

در ساختمان های بتنی، پوتر سقف بتنی نقش مهمی در جلوگیری از خیز یا تغییر شکل های ناخواسته دارد. همچنین، در سازه های فلزی، پوتر فلزی علاوه بر انتقال بار، باعث یکپارچگی اسکلت می شود. یکی دیگر از کاربردهای مهم پوتر، ایجاد فضاهای بازتر در طراحی معماری است. وقتی دهانه های وسیع لازم باشد، استفاده از پوتر مناسب کمک می کند تا بدون نیاز به ستون های متعدد، فضایی بازتر و کاربردی تر ایجاد شود. این موضوع به ویژه در فضاهای تجاری و سالن های بزرگ اهمیت دارد.

کاربرد دیگر پوتر در ساختمان به نقش آن در مقابله با نیروهای جانبی مانند زلزله مربوط می شود. پوتر به عنوان یک عضو افقی در کنار ستون ها عمل کرده و با انتقال نیروها به فونداسیون، پایداری سازه را افزایش می دهد. حتی در معماری داخلی هم گاهی پوتر به عنوان بخشی از طراحی ظاهری در نظر گرفته می شود. در نهایت، باید گفت پوتر ساختمانی چه در پروژه های کوچک مسکونی و چه در برج های مرتفع، عضوی جدایی ناپذیر از سازه است که اهمیت آن کمتر از اجزایی مانند ستون یا تیرآهن نیست.

نحوه اجرای پوتر در ساختمان

اجرای پوتر در ساختمان فرآیندی حساس است که نیاز به دقت و رعایت استانداردهای فنی دارد. اولین مرحله، طراحی پوتر بر اساس محاسبات مهندسی است؛ در این مرحله بارهای وارده، دهانه ها و شرایط محیطی بررسی می شوند تا ابعاد و نوع مصالح مشخص گردد. پس از آن، مرحله اجرا شروع می شود که بسته به نوع پوتر (بتنی، فلزی یا پیش ساخته) روش کار متفاوت خواهد بود.

در اجرای پوتر بتنی، ابتدا قالب بندی دقیق انجام می شود تا شکل نهایی عضو به درستی ایجاد شود. سپس آرماتوربندی با قرار دادن میلگردهای طولی و خاموت ها صورت می گیرد. پس از آماده سازی، بتن ریزی انجام شده و تا زمان گیرش نهایی بتن باید مراقبت های لازم از جمله عمل آوری رعایت گردد.

در مقابل، اجرای پوتر فلزی شامل برش کاری و نصب مقاطع فولادی مثل تیرآهن یا مقاطع H و I است که به کمک جوش یا پیچ و مهره به ستون ها متصل می شوند. در اینجا دقت در کیفیت اتصالات نقش کلیدی دارد. پوتر پیش ساخته هم روشی سریع تر برای اجراست. این قطعات در کارخانه آماده می شوند و تنها در محل پروژه با استفاده از جرثقیل در جای خود قرار می گیرند

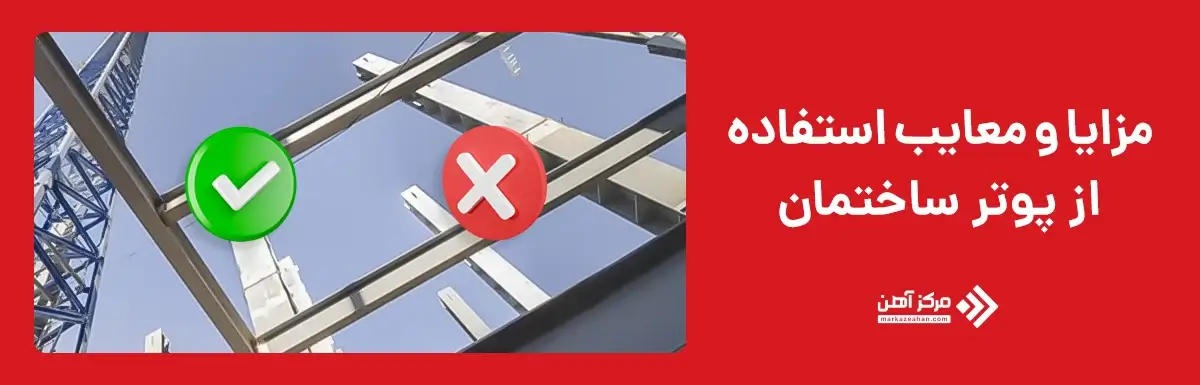

مزایا و معایب استفاده از پوتر ساختمان

پوتر ساختمانی مثل هر عضو سازه ای دیگر، هم نقاط قوت دارد و هم محدودیت هایی که باید در نظر گرفته شوند. مهم ترین مزیت پوتر این است که بارهای سقف و طبقات را به طور یکنواخت بین ستون ها پخش می کند و از تمرکز نیرو روی یک نقطه جلوگیری می کند. این ویژگی باعث افزایش ایمنی سازه در برابر بارهای سنگین و نیروهای جانبی مانند زلزله می شود. از طرف دیگر، پوتر در ساختمان سازی امکان ایجاد دهانه های بزرگ تر و فضاهای بازتر را فراهم می کند.

این مزیت به ویژه در سالن های ورزشی، ساختمان های تجاری و پروژه های معماری مدرن اهمیت زیادی دارد.
مزیت دیگر پوتر این است که در انواع مختلف (بتنی، فلزی، پیش ساخته) قابل اجراست و طراحان می توانند متناسب با شرایط پروژه بهترین گزینه را انتخاب کنند. همچنین، پوتر در معماری گاهی به عنوان یک المان تزئینی و زیبایی شناسی نیز استفاده می شود و صرفاً یک عضو سازه ای نیست.

اما در کنار این مزایا، معایبی هم وجود دارد. برای مثال، اجرای پوتر بتنی نیازمند زمان طولانی برای قالب بندی، آرماتوربندی و عمل آوری بتن است. در پوتر فلزی نیز هزینه ها به شدت وابسته به قیمت تیرآهن و شرایط بازار آهن آلات است. علاوه بر این، پوتر فلزی در برابر خوردگی نیازمند نگهداری مداوم است. در مورد پوتر پیش ساخته هم محدودیت هایی مثل دشواری حمل و نقل و کمبود انعطاف پذیری در طراحی وجود دارد.

نکات مهم در طراحی و محاسبه پوتر

طراحی و محاسبه پوتر ساختمان یکی از حساس ترین مراحل در مهندسی سازه است، زیرا کوچک ترین خطا می تواند به کاهش ایمنی و پایداری کل ساختمان منجر شود. اولین نکته در طراحی، تعیین دقیق بارهای وارده است. بارها شامل بار مرده (وزن خود سازه و مصالح)، بار زنده (افراد و وسایل) و بارهای جانبی مثل باد و زلزله می شوند. در محاسبات مهندسی باید این بارها به طور کامل بررسی و در ابعاد و مقطع پوتر لحاظ شوند.

نکته دوم، انتخاب نوع مصالح است. برای مثال، در ساختمان های بتنی از پوتر بتنی همراه با میلگرد استفاده می شود تا مقاومت فشاری و کششی تأمین گردد. در ساختمان های فلزی نیز مقاطعی مانند تیرآهن I یا H برای طراحی پوتر مناسب تر هستند. انتخاب درست مصالح به شرایط پروژه، بودجه و همچنین دوام مورد انتظار بستگی دارد.

موضوع مهم دیگر، رعایت استانداردها و آیین نامه های ملی و بین المللی است. این استانداردها دستورالعمل های مشخصی درباره ابعاد، فواصل و نوع آرماتوربندی ارائه می دهند که باید به طور کامل رعایت شوند. علاوه بر این، در طراحی پوتر باید به شرایط محیطی مثل رطوبت، دما و احتمال خوردگی نیز توجه شود. برای مثال، در مناطق مرطوب استفاده از پوشش های محافظ یا بتن های ویژه ضروری است.

در نهایت، هماهنگی ستون و پوتر ساختمان اهمیت ویژه ای دارد. اگر محاسبات به درستی انجام نشوند، حتی بهترین مصالح هم نمی توانند از بروز مشکلات جدی جلوگیری کنند. به همین دلیل، طراحی پوتر باید حتماً توسط مهندسان متخصص و با استفاده از نرم افزارهای معتبر مهندسی انجام گیرد.

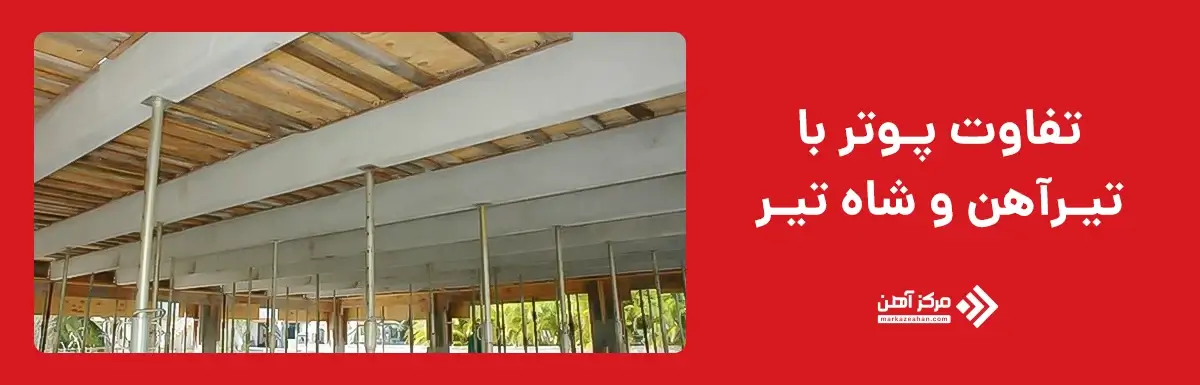

تفاوت پوتر با تیرآهن و شاه تیر

یکی از پرسش های رایج در حوزه ساختمان سازی این است که تفاوت پوتر با تیرآهن و شاه تیر در چیست. در ظاهر، این سه اصطلاح همگی به اعضای افقی سازه اشاره دارند، اما کارکرد و جایگاه آن ها متفاوت است. پوتر ساختمانی به طور کلی همان تیر یا عضو افقی است که بار سقف و طبقات را به ستون ها منتقل می کند. اما تیرآهن در واقع نوعی پروفیل فولادی است که به عنوان مصالح اصلی برای ساخت پوتر یا سایر اعضای فلزی مورد استفاده قرار می گیرد. یعنی می توان گفت تیرآهن مصالح خام است، در حالی که پوتر نتیجه نهایی اجرای آن در سازه است.

شاه تیر اما مفهومی متفاوت دارد. شاه تیر بزرگ ترین و اصلی ترین تیر در یک سازه است که بار بیشتری نسبت به پوترهای معمولی تحمل می کند. معمولاً پوترهای کوچک تر یا فرعی به شاه تیر متصل می شوند و از طریق آن بارها به ستون ها منتقل می گردند. به همین دلیل، شاه تیر نقشی کلیدی در یکپارچگی و ایستایی ساختمان دارد. در مقابل، پوترها معمولاً بارهای موضعی یا جزئی تر را جمع آوری کرده و به شاه تیر یا ستون ها منتقل می کنند.

به بیان ساده، می توان تفاوت را این گونه خلاصه کرد: تیرآهن مصالحی برای ساخت اعضای فلزی است؛ شاه تیر بزرگ ترین تیر اصلی سازه است؛ و پوتر ساختمانی عضوی اجرایی است که در انواع مختلف بتنی، فلزی و پیش ساخته ساخته می شود. در نتیجه، هرکدام جایگاه ویژه ای در سازه دارند و استفاده درست از آن ها تضمین کننده ایمنی و دوام ساختمان خواهد بود.

جمع بندی

پوتر چیست؟ این سؤال ساده، در واقع کلید درک یکی از مهم ترین اجزای سازه ای در ساختمان سازی است. همان طور که در طول مقاله توضیح داده شد، پوتر ساختمان نقشی اساسی در انتقال بارهای وارده از سقف، دیوار و طبقات به ستون ها و در نهایت به فونداسیون دارد. چه در سازه های بتنی و چه در اسکلت های فلزی، بدون وجود پوتر نمی توان انتظار ایمنی و دوام کافی داشت. پوتر در ساختمان انواع مختلفی دارد؛ از پوتر بتنی که با بتن و میلگرد ساخته می شود، تا پوتر فلزی که از مقاطع فولادی تشکیل شده و پوتر پیش ساخته که در کارخانه تولید می شود.

هرکدام از این انواع، مزایا و محدودیت های خاص خود را دارند و انتخاب آن ها باید بر اساس شرایط پروژه، میزان بارگذاری، بودجه و استانداردهای فنی صورت گیرد. همچنین دیدیم که اجزای تشکیل دهنده پوتر، کاربردهای گسترده آن در معماری و سازه، نحوه اجرا، مزایا و معایب و حتی تفاوت آن با شاه تیر و تیرآهن، همگی نشان می دهند که پوتر تنها یک عضو ساده نیست، بلکه بخش جدایی ناپذیر از طراحی اصولی ساختمان است. بنابراین، آشنایی با این عضو و اجرای صحیح آن، یکی از کلیدهای موفقیت در ساخت سازه های ایمن و بادوام به شمار می رود.
