مقایسه تیرچه پیش تنیده با تیرچه معمولی زمانی اهمیت پیدا می کند که طراح، مجری یا کارفرما بخواهد میان دو سیستم رایج سقف، انتخابی فنی و اقتصادی داشته باشد. هر دو نوع تیرچه وظیفه انتقال بارهای مرده و زنده سقف به تیرهای اصلی را بر عهده دارند، اما تفاوت در روش تولید، نوع فولاد، رفتار خمشی، مقدار مصالح مصرفی و محدودیت دهانه باعث می شود عملکرد یکسانی نداشته باشند. از طرف دیگر، نوسان قیمت آهن و هزینه بتن می تواند نتیجه اقتصادی انتخاب را تغییر دهد؛ بنابراین نباید فقط قیمت اولیه تیرچه را ملاک قرار داد. وزن نهایی سقف، تعداد شمع ها، سرعت اجرا، کیفیت ساخت، امکان تامین و هزینه های بلندمدت نیز باید بررسی شوند. در ادامه، تفاوت این دو سیستم از نظر مهندسی سازه، اجرا و هزینه تحلیل می شود تا بتوانید متناسب با دهانه، بارگذاری و شرایط پروژه، گزینه مناسب تری انتخاب کنید.

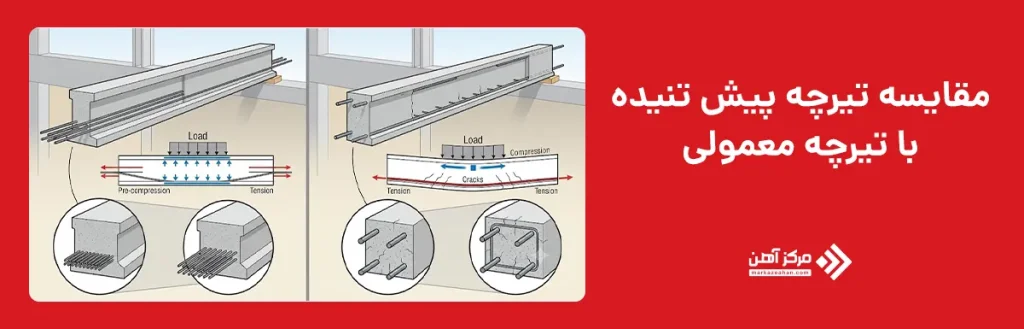

تفاوت تیرچه پیش تنیده با تیرچه معمولی

برای شناخت تفاوت تیرچه پیش تنیده با تیرچه معمولی باید ابتدا ساختار آنها را بررسی کرد. تیرچه معمولی یا تیرچه خرپایی، مقاومت خود را از ترکیب میلگردهای طولی، میلگرد زیگزاگ و بتن پاشنه به دست می آورد؛ در حالی که در تیرچه پیش تنیده از سیم های فولادی پرمقاومت استفاده می شود که پیش از بتن ریزی تحت کشش قرار می گیرند. آزاد شدن نیروی این سیم ها پس از سخت شدن بتن، فشاری اولیه در عضو ایجاد می کند.

اصطلاح تیرچه صنعتی نیز به محصولی گفته می شود که در خط تولید مکانیزه و با کنترل ابعادی مشخص ساخته شده باشد. البته هر تیرچه صنعتی الزاما پیش تنیده نیست؛ زیرا تیرچه خرپایی نیز می تواند با دستگاه های تمام اتوماتیک تولید شود. برای دستیابی به یک نتیجه دقیق، لازم است روش تولید، رفتار سازه ای، میزان مصرف مصالح، وزن سقف، دهانه قابل اجرا، سرعت نصب، دوام و هزینه نهایی به صورت تخصصی مقایسه شوند.

تفاوت در روش تولید

تیرچه معمولی از یک خرپای فولادی شامل میلگرد کششی زیرین، میلگرد بالایی و میلگردهای عرضی یا زیگزاگ تشکیل می شود. بخش پایینی خرپا داخل بتن پاشنه قرار می گیرد و پس از رسیدن بتن به مقاومت لازم، تیرچه برای حمل و نصب آماده می شود. کیفیت این محصول به قطر واقعی میلگردها، مقاومت بتن، کیفیت جوشکاری، ابعاد پاشنه، پوشش بتن و نحوه عمل آوری وابسته است.

در تولید کارگاهی ممکن است محل میلگردها، طول جوش، فاصله زیگزاگ ها یا ضخامت بتن پاشنه با نقشه سازه مطابقت کامل نداشته باشد. تولید مکانیزه تیرچه خرپایی این خطاها را کاهش می دهد، اما همچنان عملکرد آن بر پایه اصول بتن آرمه معمولی است.

در مقابل، تیرچه پیش تنیده در کارخانه و روی بسترهای تولید بلند ساخته می شود. سیم ها یا وایرهای فولادی پرمقاومت ابتدا با نیروی محاسبه شده کشیده می شوند. سپس بتن با مقاومت بالا پیرامون آنها ریخته شده و تحت شرایط کنترل شده عمل آوری می شود. پس از رسیدن بتن به مقاومت انتقال، نیروی کشش آزاد می شود و به صورت فشار اولیه به بتن انتقال می یابد. این روش که Pretensioning نام دارد، به تجهیزات کشش، قالب دقیق، بتن استاندارد و آزمایشگاه کنترل کیفیت نیاز دارد.

تفاوت در نحوه عملکرد سازه ای

تیرچه معمولی پس از اجرای سقف مانند یک عضو بتن آرمه عمل می کند. با اعمال بار، پایین مقطع تحت کشش قرار می گیرد. بتن به دلیل مقاومت کششی محدود خود ترک می خورد و پس از آن، میلگردهای کششی وظیفه تحمل نیروی کششی را بر عهده می گیرند. ایجاد ترک های محدود در اعضای بتن آرمه طبیعی است، اما عرض ترک، خیز و ارتعاش باید در محدوده مجاز آیین نامه باقی بمانند.

تیرچه پیش تنیده پیش از قرار گرفتن زیر بار بهره برداری، دارای تنش فشاری اولیه است. این فشار با کشش ناشی از وزن سقف و بارهای وارد شده مقابله می کند و زمان ایجاد ترک را به تاخیر می اندازد. در نتیجه، عضو با سطح مقطع کمتر می تواند سختی و ظرفیت خمشی مناسبی فراهم کند.

در میان انواع تیرچه ساختمانی، تیرچه پیش تنیده معمولا نسبت مقاومت به وزن بالاتری دارد. با این حال، محاسبه عملکرد آن به پارامترهایی مانند مقدار نیروی پیش تنیدگی، افت ناشی از خزش و جمع شدگی بتن، ریلکسیشن فولاد و طول انتقال نیرو وابسته است. به همین دلیل، استفاده از جداول باربری تایید شده کارخانه و کنترل مشخصات فنی محصول ضروری است.

تفاوت در میزان مصرف بتن و میلگرد

در تیرچه معمولی، میلگردهای طولی و زیگزاگ بخش قابل توجهی از فولاد مصرفی را تشکیل می دهند. بتن پاشنه نیز باید ابعاد کافی برای پوشاندن میلگردها، انتقال نیرو و مقاومت هنگام حمل داشته باشد. در سقف نهایی، بتن رویه، میلگرد حرارتی، آرماتور منفی و تقویت های موضعی نیز به سیستم اضافه می شوند.

در تیرچه پیش تنیده، سیم های فولادی با مقاومت کششی بالا جایگزین بخشی از میلگردهای معمولی می شوند. مقاومت بالاتر فولاد پیش تنیدگی باعث می شود سطح مقطع فولاد مورد نیاز کاهش پیدا کند. مقطع فشرده تر تیرچه نیز می تواند حجم بتن مصرفی در خود عضو را کمتر کند.

البته استفاده از تیرچه پیش تنیده به معنای حذف آرماتورهای تکمیلی سقف نیست. میلگردهای افت و حرارت، آرماتور منفی روی تکیه گاه ها، تقویت اطراف بازشوها و میلگردهای کلاف باید مطابق نقشه محاسباتی اجرا شوند. کاهش مصالح فقط زمانی قابل قبول است که در طراحی سازه پیش بینی شده باشد.

تفاوت در وزن سقف

وزن سقف از مجموع وزن تیرچه، بلوک پرکننده، بتن درجا، آرماتورها و لایه های کف سازی به دست می آید. تیرچه پیش تنیده به دلیل مقطع فشرده تر و مصرف فولاد کمتر، معمولا وزن واحد طول پایین تری نسبت به تیرچه خرپایی هم ظرفیت دارد. کاهش وزن تیرچه می تواند بار مرده سقف را کم کرده و در مقیاس کل ساختمان، نیروی وارد بر تیرها، ستون ها و فونداسیون را کاهش دهد.

با این حال، وزن یک شاخه تیرچه معیار کافی برای مقایسه نیست. فاصله محور تا محور تیرچه ها، نوع بلوک، ضخامت بتن رویه و وزن کف سازی می توانند نتیجه نهایی را تغییر دهند. برای مثال، استفاده از بلوک سنگین یا بتن ریزی بیش از ضخامت طراحی ممکن است مزیت وزنی تیرچه پیش تنیده را خنثی کند. مقایسه اصولی باید بر مبنای وزن کل هر متر مربع سقف انجام شود.

تفاوت در دهانه قابل اجرا

تیرچه معمولی برای دهانه های متعارف ساختمان های مسکونی عملکرد مناسبی دارد. با افزایش طول دهانه، خیز و ارتعاش بیشتر می شود و ممکن است به میلگرد کششی قوی تر، ارتفاع بیشتر تیرچه، بتن ضخیم تر یا شمع بندی متراکم تری نیاز باشد. ظرفیت دهانه آن به مشخصات خرپا، مقاومت بتن، فاصله تیرچه ها و مقدار بار وارد شده وابسته است.

تیرچه پیش تنیده به دلیل برخورداری از فشار اولیه و کنترل بهتر تنش های کششی، امکان پوشش دهانه های بلندتر را با مقطع اقتصادی تر فراهم می کند. این ویژگی در پارکینگ ها، ساختمان های اداری، سالن ها و فضاهایی که کاهش تعداد تکیه گاه اهمیت دارد، مزیت مهمی محسوب می شود.

با وجود این، نمی توان یک عدد ثابت را به عنوان حداکثر دهانه اعلام کرد. بار دیوار، بازشوهای سقف، تجهیزات مکانیکی، بار متمرکز و تغییر کاربری می توانند ظرفیت قابل قبول را محدود کنند. طول مجاز باید از جدول باربری تولید کننده و محاسبات مهندس سازه استخراج شود.

تفاوت در سرعت اجرا

تیرچه معمولی در بیشتر شهرها به آسانی تامین می شود و اکیپ های اجرایی نیز با نحوه نصب آن آشنا هستند. امکان سفارش در طول های مختلف و دسترسی به تولید کنندگان متعدد، انعطاف مناسبی ایجاد می کند. در مقابل، تعداد شمع ها، کنترل راستای تیرچه ها، نصب آرماتورهای تکمیلی و اصلاح برخی ناهماهنگی های کارگاهی می تواند زمان اجرا را افزایش دهد.

تیرچه پیش تنیده به دلیل یکنواختی ابعاد، مقاومت مناسب هنگام حمل و تولید استاندارد، معمولا با سرعت بیشتری چیده می شود. در برخی سیستم های تایید شده می توان تعداد شمع ها را کاهش داد یا فاصله آنها را بیشتر در نظر گرفت. این موضوع هزینه قالب بندی و زمان آماده سازی سقف را کاهش می دهد.

سرعت بالاتر زمانی به دست می آید که نقشه چیدمان دقیق باشد، تیرچه ها به موقع تحویل داده شوند و تجهیزات مناسب جابه جایی در کارگاه وجود داشته باشد. انبارش نامناسب، ضربه، شکستگی لبه ها یا برش غیرمجاز تیرچه پیش تنیده می تواند برنامه اجرا را مختل کند.

تفاوت در مقاومت و دوام

مقاومت تیرچه معمولی به کیفیت میلگرد، جوش زیگزاگ، بتن پاشنه و اجرای صحیح سقف وابسته است. استفاده از میلگرد با قطر کمتر از نقشه، جوش ضعیف یا پوشش ناکافی بتن می تواند ظرفیت عضو را کاهش دهد. نفوذ رطوبت به میلگردهای فاقد پوشش کافی نیز احتمال خوردگی، تورق بتن و کاهش عمر مفید را افزایش می دهد.

تیرچه پیش تنیده معمولا با بتن متراکم تر و مقاوم تر تولید می شود. کنترل بهتر ترک نیز مسیر نفوذ آب، یون کلر و عوامل خورنده را محدود می کند. به همین دلیل، در صورت تولید و نصب صحیح، دوام بالایی دارد.

با این حال، فولاد پیش تنیدگی به بریدگی و خوردگی موضعی حساس است. سوراخ کاری، برش سیم ها یا ایجاد ضربه شدید می تواند ظرفیت تیرچه را به شکل جدی کاهش دهد. عبور لوله ها و تجهیزات تاسیساتی باید از محل های طراحی شده انجام شود و هیچ تغییری بدون تایید مهندس محاسب روی تیرچه صورت نگیرد.

تفاوت در هزینه اجرا

قیمت خرید تیرچه معمولی در بسیاری از پروژه ها کمتر است و تامین آن نیز هزینه حمل پایین تری دارد. با این حال، هزینه واقعی سقف فقط شامل قیمت تیرچه نیست. مقدار میلگرد، تعداد شمع ها، بتن مصرفی، نیروی اجرایی، مدت اجرای سقف، پرت مصالح و احتمال دوباره کاری نیز باید محاسبه شوند.

تیرچه پیش تنیده ممکن است قیمت واحد بیشتری داشته باشد، اما کاهش مصرف فولاد، وزن کمتر، نصب سریع تر، شمع بندی محدودتر و امکان اجرای دهانه های بلند می تواند هزینه کل پروژه را پایین بیاورد. این صرفه اقتصادی در ساختمان های چند طبقه، پروژه های دارای تیراژ بالا و پلان های تکرارشونده بیشتر دیده می شود.

در پروژه های کوچک یا مناطقی که کارخانه تولید تیرچه پیش تنیده فاصله زیادی از محل اجرا دارد، هزینه حمل و محدودیت تامین ممکن است مزیت اقتصادی آن را کاهش دهد. بنابراین مقایسه باید بر اساس هزینه تمام شده هر متر مربع سقف انجام شود، نه قیمت هر متر تیرچه.

معیار مقایسه	تیرچه پیش تنیده	تیرچه معمولی
روش تولید	کارخانه ای با کشش سیم و بتن پرمقاومت	ساخت خرپای فولادی و بتن ریزی پاشنه
نوع عملکرد	دارای فشار اولیه و کنترل بهتر کشش	عملکرد بتن آرمه معمولی
مصرف فولاد	کمتر با مقاومت کششی بالاتر	بیشتر به دلیل میلگردهای طولی و زیگزاگ
وزن تیرچه	معمولا کمتر	معمولا بیشتر
دهانه اقتصادی	مناسب دهانه های متوسط تا بلند	مناسب دهانه های کوتاه تا متوسط
کنترل خیز	بهتر در صورت طراحی صحیح	وابسته به ارتفاع و مقدار آرماتور
سرعت نصب	بالا با تامین منظم کارخانه	مناسب ولی وابسته به شمع بندی بیشتر
کنترل کیفیت	یکنواخت و کارخانه ای	متغیر در تولید سنتی
انعطاف ابعادی	محدود به قالب و خط تولید	مناسب سفارش های خاص
دوام	کنترل ترک و تراکم بهتر بتن	وابسته به کیفیت ساخت و پوشش بتن
هزینه نهایی	اقتصادی برای پروژه های بزرگ و تکراری	مناسب پروژه های کوچک و متعارف
تغییرات کارگاهی	بسیار محدود	امکان اصلاح بیشتر با تایید طراح

بررسی جدول نشان می دهد هیچ یک از این دو سیستم در همه پروژه ها برتری مطلق ندارد. تیرچه پیش تنیده زمانی ارزش بیشتری ایجاد می کند که کاهش وزن، کنترل خیز، اجرای دهانه بلند و سرعت ساخت جزو اولویت های پروژه باشد. در مقابل، تیرچه معمولی برای ساختمان های کم طبقه، دهانه های متعارف و پروژه هایی که دسترسی محدودی به کارخانه های معتبر دارند، انتخاب عملی تری است.

در محاسبه اقتصادی باید هزینه های پنهان نیز دیده شوند. کاهش چند شمع، کوتاه شدن یک مرحله اجرایی یا کاهش بار مرده ممکن است در یک ساختمان چند طبقه صرفه جویی قابل توجهی ایجاد کند. از سوی دیگر، هزینه حمل تیرچه پیش تنیده از کارخانه دوردست یا نیاز به تجهیزات تخلیه می تواند بخشی از این مزیت را از بین ببرد. به همین دلیل، نقشه سازه، برنامه زمان بندی و شرایط واقعی کارگاه باید مبنای تصمیم قرار گیرند.

تیرچه پیش تنیده بهتر است یا تیرچه معمولی؟

از نظر ظرفیت سازه ای، تیرچه پیش تنیده برای دهانه های بلندتر، بارهای بیشتر و پروژه هایی که کنترل خیز و ترک اهمیت دارد، گزینه پیشرفته تری است. در مقایسه تیرچه پیش تنیده با تیرچه معمولی، فشار اولیه موجود در بتن باعث می شود مقطع پیش از اعمال بارهای بهره برداری آمادگی بیشتری برای مقابله با تنش کششی داشته باشد. این ویژگی می تواند ارتفاع سازه ای سقف، میزان فولاد و تعداد شمع ها را کاهش دهد. تولید کارخانه ای نیز پراکندگی کیفیت را کمتر کرده و کنترل مقاومت بتن و نیروی کشش را بهبود می دهد.

با این حال، تفاوت تیرچه پیش تنیده با تیرچه معمولی فقط به ظرفیت باربری مربوط نمی شود. تیرچه معمولی در پروژه های کوچک، پلان های نامنظم و دهانه های کوتاه، انعطاف اجرایی بیشتری دارد. تامین سریع، هزینه حمل کمتر و آشنایی اکیپ های محلی با تیرچه خرپایی نیز از مزیت های آن است. اگر ساختمان دهانه های متعارف داشته باشد و محدودیت خاصی برای وزن یا ارتفاع سقف وجود نداشته باشد، استفاده از یک تیرچه معمولی استاندارد می تواند کاملا ایمن و اقتصادی باشد.

در جمع بندی فرق تیرچه پیش تنیده با تیرچه معمولی می توان گفت تیرچه پیش تنیده برای پروژه های بزرگ، تکرارشونده، دارای دهانه متوسط تا بلند و حساس به سرعت اجرا انتخاب مناسب تری است. تیرچه معمولی نیز برای ساختمان های متعارف، پروژه های کوچک، بودجه محدود و مناطقی با دسترسی آسان به تولید کننده معتبر، گزینه منطقی تری محسوب می شود. انتخاب نهایی نباید بر اساس ارزان ترین قیمت اولیه انجام شود؛ بلکه وزن کل سقف، خیز مجاز، بارگذاری، جزئیات تاسیساتی، کیفیت محصول، هزینه حمل و زمان اجرا باید به صورت هم زمان بررسی شوند. تایید مهندس محاسب و تطبیق مشخصات تیرچه با نقشه سازه، مهم ترین شرط برای یک انتخاب ایمن و اقتصادی است.
