معرفی تیرچه پیش تنیده، بررسی مشخصات، مزایا و معایب
دسترسی سریع به محتوای این مطلب
در صنعت ساخت و ساز، استفاده از روش های نوین و بهینه سازی سازه ها نقش بسزایی در کاهش هزینه ها و افزایش کیفیت اجرا دارد. یکی از این روش های مدرن، استفاده از تیرچه پیش تنیده است که در مقایسه با تیرچه های سنتی، دارای مقاومت بیشتر، وزن کمتر و عملکرد بهتری در برابر بارهای مختلف می باشد. این فناوری با بهرهگیری از بتن پیش تنیده، امکان ایجاد دهانه های بلندتر و کاهش میزان فولاد و بتن مصرفی را فراهم می کند. در این مقاله مرکزآهن، به معرفی تیرچه پیش تنیده پرداخته و مشخصات فنی، مزایا و معایب آن را مورد بررسی قرار می دهیم.
تیرچه پیش تنیده چیست؟
تیرچه پیش تنیده نوعی تیرچه بتنی است که در تولید آن از مفتول ها یا سیمهای فولادی پرمقاومت استفاده می شود. این اجزای فولادی پیش از بتن ریزی تحت کشش قرار می گیرند و پس از رسیدن بتن به مقاومت مورد نیاز، نیروی کششی آن ها به بتن منتقل می شود. در نتیجه، تنش فشاری اولیه ای در بتن ایجاد می شود که مقاومت خمشی تیرچه را افزایش داده و احتمال ترک خوردگی آن را کاهش می دهد. یکی از دلایل اصلی استفاده از تیرچه های پیش تنیده در پروژه های ساختمانی، کاهش بار مرده سقف و بهینه سازی مصرف بتن و فولاد است. این تیرچه ها به دلیل ساختار و طراحی مهندسی شده، امکان اجرای دهانه های بلند تر را فراهم کرده و در برخی پروژه ها نیاز به تکیه گاه ها یا شمع بندی های میانی را کاهش می دهند. این ویژگی می تواند به افزایش فضای مفید و کاهش بخشی از هزینه های اجرایی کمک کند.
برای پاسخ به سوال تیرچه پیش تنیده چیست، باید به نقش این محصول در مصرف بهینه فولاد نیز اشاره کرد. استفاده از فولاد پرمقاومت تحت کشش باعث می شود ظرفیت باربری مورد نیاز با مقدار مناسب تری از مصالح تامین شود. این موضوع می تواند هزینه تمام شده اجرای سقف را کاهش دهد و در کنار تولید کارخانه ای، موجب افزایش سرعت عملیات اجرایی شود. ظاهر تیرچه پیش تنیده نشان دهنده مقطع طراحی شده و محل قرارگیری مفتول های فولادی درون بتن است. شکل و ابعاد مقطع این محصول بر اساس طول دهانه، مقدار بارگذاری و الزامات نقشه سازه تعیین می شود. در صورت انتخاب و اجرای صحیح، استفاده از این تیرچه می تواند افزایش مقاومت سقف، کنترل بهتر خیز و کاهش مصرف مصالح را به همراه داشته باشد.
انواع تیرچه پیش تنیده
انواع تیرچه پیش تنیده را می توان بر اساس شکل مقطع، روش تولید، ظرفیت باربری و محل استفاده دسته بندی کرد. رایج ترین نوع این محصول، تیرچه بتنی پیش تنیده است که در کارخانه و با استفاده از بتن پرمقاومت و سیم ها یا مفتول های فولادی تحت کشش تولید می شود. در این روش، فولاد پیش از بتن ریزی کشیده شده و پس از رسیدن بتن به مقاومت مورد نیاز، نیروی کششی آزاد می شود. انتقال این نیرو به بتن، تنش فشاری اولیه ای ایجاد می کند که مقاومت تیرچه را در برابر خمش و ترک خوردگی افزایش می دهد.
برخی از تیرچه های پیش تنیده دارای مقطع T شکل، برخی دارای مقطع I شکل و برخی نیز به صورت مقاطع سفارشی تولید می شوند. انتخاب نوع مقطع به طول دهانه، مقدار بار واردشده، نوع بلوک سقفی و طراحی سازه بستگی دارد. در پروژه های ساختمانی، استفاده از سقف تیرچه پیش تنیده برای دهانه های بلند، کاهش تعداد شمع های موقت و افزایش سرعت اجرا مورد توجه قرار می گیرد.
نوع دیگری از این محصولات، تیر پیش تنیده با ابعاد و ظرفیت باربری بیشتر است که معمولا در سازه های صنعتی، پارکینگ ها، سالن های بزرگ و پروژه های زیربنایی کاربرد دارد. تفاوت اصلی تیر با تیرچه در ابعاد، میزان باربری و نقش سازه ای آن ها است. بنابراین برای انتخاب محصول مناسب، باید محاسبات سازه ای، طول دهانه، نوع سقف و شرایط اجرایی پروژه به دقت بررسی شوند.

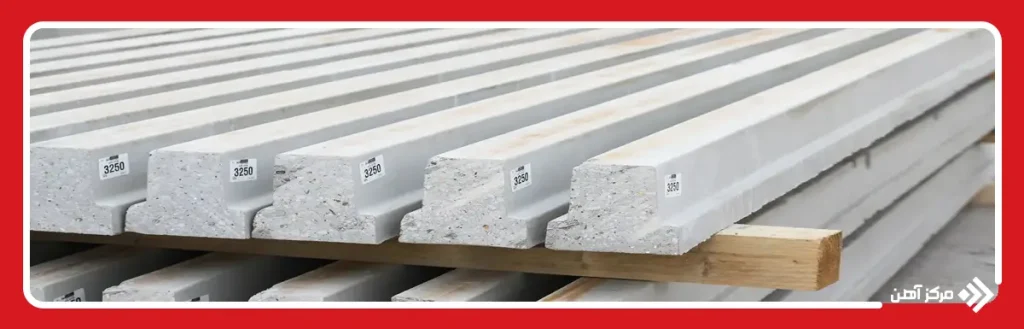

مشخصات فنی تیرچه های پیش تنیده
مشخصات تیرچه پیش تنیده شامل ابعاد، مقاومت فشاری بتن، نوع میلگردهای بکار رفته و ظرفیت باربری آنها می شود. این تیرچه ها معمولاً دارای مقطع T شکل هستند و بسته به نیاز پروژه در ابعاد مختلفی تولید می شوند. بتن مورد استفاده در تولید تیرچه های پیش تنیده دارای مقاومت فشاری بالایی است که معمولاً بین ۴۰۰ تا ۵۰۰ کیلوگرم بر سانتی متر مربع متغیر است. این بتن علاوه بر افزایش مقاومت سازه، باعث کاهش احتمال ترک خوردگی و افزایش دوام سقف نیز می شود.
از دیگر ویژگی های مهم مشخصات تیرچه پیش تنیده، استفاده از میلگردهای فولادی با مقاومت بالا است. این میلگردها معمولاً دارای تنش تسلیم بالاتری نسبت به میلگردهای معمولی هستند و تحت کشش اولیه قرار می گیرند تا نیروی فشاری بیشتری در بتن ایجاد شود. یکی از عوامل تاثیرگذار بر هزینه تولید تیرچه پیش تنیده، قیمت میلگرد است، زیرا استفاده از میلگردهای با مقاومت بالا در این نوع تیرچه باعث افزایش استحکام و کاهش مصرف بتن می شود. یکی دیگر از مواردی که در بررسی مشخصات فنی تیرچه های پیش تنیده اهمیت دارد، استانداردهای تولید این محصول است. این تیرچه ها مطابق با استانداردهای ملی و بین المللی تولید شده و استفاده از آن ها در پروژه های ساختمانی، ایمنی و کیفیت سازه را تضمین می کند.
استانداردهای تیرچه پیش تنیده
استانداردهای تیرچه پیش تنیده مجموعه ای از ضوابط مربوط به کیفیت بتن، مشخصات فولاد پیش تنیدگی، ابعاد مقطع، مقاومت نهایی، میزان خیز و روش کنترل کیفیت را شامل می شوند. رعایت این الزامات در زمان تولید اهمیت زیادی دارد؛ زیرا عملکرد صحیح تیرچه مستقیما به کیفیت مصالح، دقت کشش فولاد و نحوه انتقال نیروی پیش تنیدگی به بتن وابسته است.
بتن مورد استفاده در تولید تیرچه باید از مقاومت فشاری مناسب، تراکم کافی و چسبندگی مطلوب برخوردار باشد. همچنین سیم ها و مفتول های مورد استفاده باید دارای مقاومت کششی بالا، سطح یکنواخت و مشخصات مکانیکی کنترل شده باشند. در فرآیند تولید تیرچه بتنی پیش تنیده، مقدار نیروی کشش، طول آزاد فولاد، فاصله مفتول ها و زمان آزادسازی آن ها باید مطابق نقشه های فنی و دستورالعمل های تولید باشد.
یکی دیگر از الزامات مهم، کنترل ابعاد هندسی، خیز اولیه، ترک های سطحی، کیفیت سطح بتن و ظرفیت باربری تیرچه است. نمونه های تولید شده باید پیش از عرضه تحت بازرسی ظاهری و آزمایش های فنی قرار گیرند. استفاده از تیرچه هایی که فاقد مشخصات تولید، نشانه کارخانه، تاریخ ساخت یا تاییدیه کنترل کیفیت هستند، می تواند ایمنی سقف تیرچه پیش تنیده را کاهش دهد. در پاسخ دقیق به پرسش تیرچه پیش تنیده چیست باید گفت که این محصول تنها یک تیرچه بتنی سبک نیست، بلکه عضوی سازه ای است که باید بر اساس استاندارد، محاسبات مهندسی و تحت شرایط کنترل شده کارخانه ای تولید شود. به همین دلیل، خرید از تولید کنندگان معتبر و بررسی مدارک فنی محصول اهمیت بالایی دارد.
وزن تیرچه پیش تنیده چقدر است؟
وزن تیرچه پیش تنیده یکی از عوامل مهم در انتخاب این نوع تیرچه برای پروژه های ساختمانی است. این تیرچه ها به دلیل استفاده از بتن با مقاومت بالا و طراحی خاص، وزن کمتری نسبت به تیرچه های سنتی دارند که این موضوع باعث کاهش بار مرده ساختمان می شود. وزن تیرچه پیش تنیده به عواملی مانند ابعاد تیرچه، مقدار میلگرد مصرفی و نوع بتن بستگی دارد. به طور معمول، وزن هر متر تیرچه پیش تنیده بین ۱۰ تا ۱۵ کیلوگرم بر متر طول است که در مقایسه با تیرچه های سنتی سبک تر محسوب می شود.
کاهش وزن تیرچه تاثیر مستقیمی بر کاهش قیمت آهن کیلویی و هزینه های حمل و نقل دارد. این ویژگی موجب صرفه جویی در هزینه های پروژه شده و اجرای سقف را با سرعت بیشتری امکان پذیر می سازد. همچنین وزن کمتر این تیرچه ها باعث کاهش فشار بر روی اسکلت سازه و افزایش ایمنی ساختمان خواهد شد. در مقایسه با تیرچه های معمولی، تیرچه های پیش تنیده با وزن کمتر و مقاومت بالاتر، انتخابی مناسب برای سازه هایی با دهانه های بلند هستند. با توجه به این ویژگی، این نوع تیرچه در پروژه های بزرگ و صنعتی کاربرد گسترده ای پیدا کرده است.

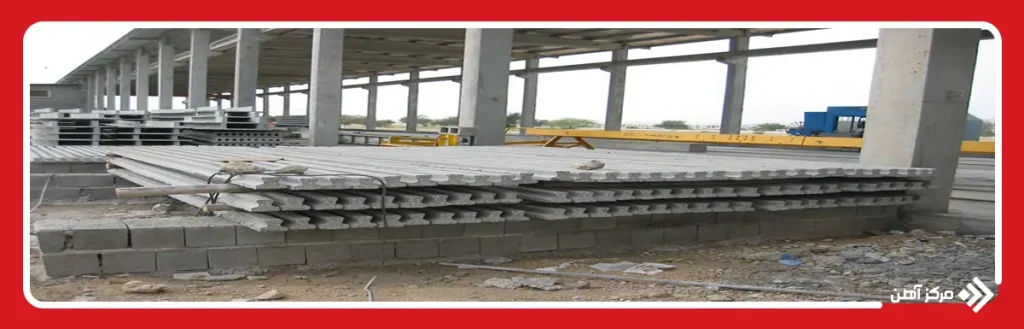

مزایا و معایب تیرچه پیش تنیده
تیرچه پیش تنیده به دلیل ساختار مهندسی شده و استفاده از بتن و فولاد با مقاومت بالا، در بسیاری از پروژه های ساختمانی به عنوان جایگزینی برای تیرچه های معمولی مورد استفاده قرار می گیرد. این محصول می تواند از نظر کاهش مصرف مصالح، افزایش ظرفیت باربری، اجرای دهانه های بلندتر و سرعت ساخت، مزایای قابل توجهی ایجاد کند. با این حال، انتخاب آن برای هر پروژه باید با توجه به شرایط طراحی، امکانات اجرایی، نحوه حمل و کیفیت تولید انجام شود.
بررسی هم زمان مزایا و معایب تیرچه پیش تنیده به مجریان و طراحان کمک می کند تا درباره مناسب بودن این سیستم برای اجرای سقف تصمیم دقیق تری بگیرند. عملکرد مطلوب این تیرچه ها تنها به مشخصات فنی محصول وابسته نیست و عواملی مانند رعایت استانداردهای تولید، اجرای صحیح، استفاده از نیروی متخصص و هماهنگی با نقشه های سازه نیز در نتیجه نهایی تاثیر دارند. در ادامه، مهم ترین مزایا و محدودیت های تیرچه های پیش تنیده به صورت جداگانه بررسی می شوند.
معایب تیرچه پیش تنیده
با وجود عملکرد مناسب، معایب تیرچه پیش تنیده نیز باید پیش از انتخاب این سیستم بررسی شوند. یکی از مهم ترین محدودیت ها، نیاز به تجهیزات تخصصی تولید است. اعمال نیروی کشش به مفتول ها، کنترل دقیق مقاومت بتن و آزادسازی نیروی پیش تنیدگی باید در کارخانه مجهز انجام شود و امکان تولید اصولی این محصول در کارگاه های معمولی وجود ندارد.
حمل و جابهجایی تیرچه های پیش تنیده نیز به دقت بیشتری نیاز دارد. وارد شدن ضربه، بلند کردن تیرچه از نقاط نامناسب یا چیدمان غیراصولی می تواند باعث ترک خوردگی، شکست موضعی یا تغییر شکل محصول شود. همچنین ایجاد سوراخ، بریدن تیرچه یا تغییر محل مفتول ها در کارگاه مجاز نیست؛ زیرا هرگونه آسیب به فولاد پیش تنیدگی ممکن است ظرفیت باربری تیرچه را به میزان قابل توجهی کاهش دهد.
یکی دیگر از معایب، نیاز به طراحی دقیق پیش از تولید است. طول تیرچه، تعداد مفتول ها و ظرفیت باربری باید متناسب با نقشه سازه تعیین شوند و امکان اصلاح آن ها پس از تولید محدود است. به همین دلیل، تغییرات ناگهانی در پلان، دهانه یا محل بازشوها می تواند مشکلات اجرایی ایجاد کند. اجرای سقف تیرچه پیش تنیده نیز باید تحت نظارت افراد متخصص انجام شود. انتخاب بلوک نامناسب، بتن ریزی غیراصولی، رعایت نکردن فاصله تیرچه ها یا حذف کلاف های مورد نیاز ممکن است عملکرد سقف را مختل کند. علاوه بر این، ممکن است در برخی شهرها دسترسی به کارخانه معتبر، تجهیزات حمل مناسب یا نیروی اجرایی آشنا با این سیستم محدود باشد.
مزایای تیرچه پیش تنیده
مزایای تیرچه پیش تنیده باعث شده است این محصول در بسیاری از پروژه های ساختمانی و صنعتی به عنوان جایگزینی مناسب برای تیرچه های سنتی مورد استفاده قرار گیرد. مهم ترین مزیت آن، مقاومت خمشی بالا در کنار وزن نسبتا کم است. ایجاد تنش فشاری اولیه در بتن، احتمال ترک خوردگی در ناحیه کششی را کاهش داده و عملکرد تیرچه را در برابر بارهای وارد شده بهبود می دهد.
استفاده از تیر پیش تنیده یا تیرچه پیش تنیده امکان پوشش دهانه های بلندتر را فراهم می کند. در نتیجه، تعداد تکیه گاه ها و ستون های میانی کاهش یافته و فضای مفید بیشتری در اختیار طراح قرار می گیرد. این ویژگی در پارکینگ ها، سالن های تجاری، ساختمان های اداری و فضاهایی که به پلان باز نیاز دارند، اهمیت زیادی دارد.
تیرچه پیش تنیده در اجرای سقف تیرچه بلوک نیز می تواند موجب کاهش مصرف فولاد، کنترل بهتر خیز سقف و افزایش سرعت عملیات اجرایی شود. البته فاصله تیرچه ها، نوع بلوک، ضخامت بتن پوششی و نحوه اجرای کلاف ها باید بر اساس نقشه های سازه و محاسبات مهندسی تعیین شوند.
از دیگر مزایای سقف تیرچه پیش تنیده می توان به کاهش مصرف فولاد و بتن، کاهش بار مرده سقف و افزایش سرعت اجرا اشاره کرد. تولید کارخانه ای این تیرچه ها باعث یکنواختی کیفیت، دقت ابعادی و کنترل بهتر مشخصات فنی می شود. همچنین در بسیاری از پروژه ها، نیاز به شمع بندی گسترده کاهش پیدا می کند و عملیات قالب بندی با سرعت بیشتری انجام می شود.
دوام مناسب، کنترل خیز، مقاومت بیشتر در برابر ترک خوردگی و کاهش پرت مصالح از دیگر مزایای این سیستم هستند. با انتخاب صحیح مقطع، رعایت استانداردهای تولید و اجرای اصولی، تیرچه های پیش تنیده می توانند هزینه کلی سازه را کاهش دهند و کیفیت نهایی سقف را افزایش دهند. البته دستیابی به این مزایا زمانی امکان پذیر است که طراحی، تولید، حمل و نصب محصول به صورت کاملا مهندسی انجام شود.
تیرچه پیش تنیده یکی از محصولات مهندسی شده در اجرای سقف است که با استفاده از بتن پرمقاومت و مفتول های فولادی تحت کشش تولید می شود. ایجاد تنش فشاری اولیه در بتن، مقاومت خمشی این تیرچه را افزایش داده و به کنترل ترک خوردگی و خیز سقف کمک می کند. کاهش بار مرده، مصرف بهینه بتن و فولاد، امکان پوشش دهانه های بلندتر و افزایش سرعت اجرا نیز از مهم ترین دلایل استفاده از تیرچه های پیش تنیده در پروژه های ساختمانی و صنعتی هستند.
با وجود این مزایا، استفاده موفق از تیرچه پیش تنیده به طراحی دقیق، تولید استاندارد، حمل اصولی و اجرای صحیح وابسته است. طول و مقطع تیرچه، تعداد مفتول ها، نوع بلوک و شرایط بارگذاری باید بر اساس محاسبات سازه ای تعیین شوند و هرگونه برش، سوراخ کاری یا تغییر غیراصولی در محل پروژه می تواند عملکرد آن را تحت تاثیر قرار دهد. بنابراین انتخاب تولیدکننده معتبر، بررسی مشخصات فنی و اجرای سقف زیر نظر افراد متخصص، نقش مهمی در دستیابی به ایمنی، دوام و صرفه اقتصادی این سیستم دارد.
سوالات متداول
تیرچه پیش تنیده نوعی تیرچه بتنی است که در آن از میلگردهای تحت کشش اولیه استفاده شده تا مقاومت و استحکام آن افزایش یابد.
وزن هر متر تیرچه پیش تنیده بسته به ابعاد و مصالح مصرفی، معمولاً بین ۱۰ تا ۱۵ کیلوگرم است.
تیرچه پیش تنیده مقاومت بالاتر، وزن کمتر و امکان اجرای دهانه های بلندتر دارد، در حالی که تیرچه های معمولی نیاز به میلگرد بیشتر و بتن ریزی در محل دارند.
تیرچه پیش تنیده بیشتر در سقف های مسکونی، تجاری، اداری، صنعتی و پروژه هایی با دهانه های بلند و نیاز به کاهش وزن سازه استفاده می شود.
تولید تیرچه پیش تنیده شامل کشش مفتول های فولادی، بتن ریزی، عمل آوری بتن، آزادسازی نیروی پیش تنیدگی و کنترل کیفیت نهایی است.
در صورت تولید استاندارد و اجرای صحیح، عمر مفید تیرچه پیش تنیده معمولا بیش از 50 سال بوده و با نگهداری مناسب می تواند بیشتر نیز باشد.
بله، در صورت طراحی سازه ای مناسب، تیرچه پیش تنیده به دلیل مقاومت بالا و وزن کمتر گزینه مناسبی برای بسیاری از ساختمان های چند طبقه است.
کیفیت بتن و فولاد، ابعاد تیرچه، طول دهانه، هزینه تولید، حمل و نقل و قیمت روز مصالح از مهم ترین عوامل موثر بر قیمت تیرچه پیش تنیده هستند.
- ارسال شده توسط :کاربر ناشناس1 سال پیشبه موضوعات خوبی اشاره کرده بودین عالی بود یک سوال تیرچه پیش تنیده با تیرچه معمولی چقدر اختلاف قیمت داره ؟
- ارسال شده توسط :کارشناس مرکزآهن1 سال پیشممنون از لطفتون در مورد تیرچه پیش تنیده و معمولی باید گفت تیرچه پیش تنیده معمولاً حدود ۲۰ تا ۴۰ درصد گرون تر از تیرچه معمولی است، اما چون فاصله بین تیرچه ها بیشتر می شود و نیاز به میلگرد کمتری دارد، هزینه نهایی سقف گاهی نزدیک یا حتی کمتر از تیرچه معمولی می شود. در کل، پیش تنیده از نظر فنی به صرفه تر و مقاوم تر است، مخصوصاً برای دهانه های بلندتر سقف.
