دریچه بازدید فاضلاب چیست؟ بررسی کامل

دریچه بازدید فاضلاب یکی از اجزای حیاتی در سیستم های فاضلاب شهری و ساختمانی است. دریچه بازدید فاضلاب در مسیر لوله کشی فاضلاب نصب می شود تا امکان بازدید، رفع گرفتگی، تمیزکاری و تعمیر لوله ها بدون نیاز به تخریب مسیر فراهم شود. در واقع، این قطعه نقطه دسترسی مستقیم به لوله ها است که به کمک آن می توان عملکرد سیستم را کنترل کرد. در پروژه های عمرانی و تأسیسات، طراحی و اجرای صحیح آن از اهمیت زیادی برخوردار است، زیرا هر گونه خطا در محل نصب یا آب بندی می تواند موجب نشتی یا انسداد مسیر فاضلاب شود.

در طراحی سیستم های لوله کشی فاضلاب ساختمان، انتخاب نوع مناسب این دریچه تأثیر مستقیمی بر دوام و کارایی سیستم دارد. همچنین در سیستم های تهویه فاضلاب یا همان لوله کشی ونت فاضلاب نیز استفاده از دریچه بازدید برای کنترل عملکرد هوا و فشار داخلی اهمیت دارد. در ادامه، با انواع، استانداردها، ارتفاع از کف، محل نصب، روش های اجرا و راهکارهای رفع نشتی آشنا می شویم تا انتخاب و نصب آن به صورت اصولی انجام گیرد.

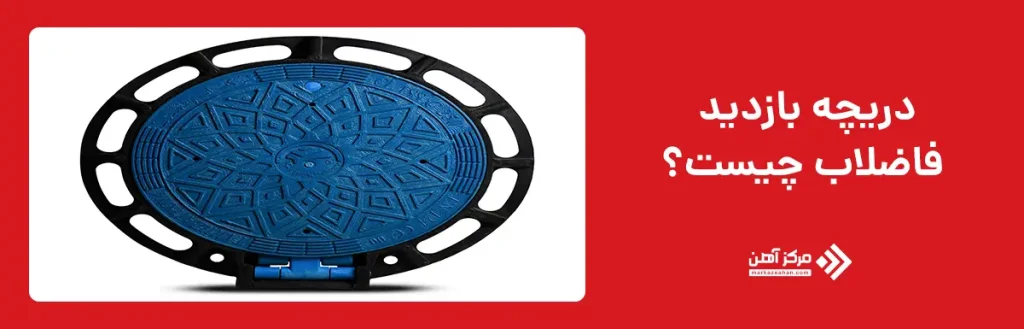

دریچه بازدید فاضلاب چیست؟

دریچه بازدید فاضلاب قطعه ای است که در مسیر لوله کشی فاضلاب نصب می شود تا در صورت نیاز بتوان لوله ها را بررسی، تمیز یا رفع گرفتگی کرد. این بخش معمولاً از طریق یک درپوش یا درب قابل باز شدن در دسترس است و در نقاط کلیدی مانند زانوها، انتهای مسیرهای افقی و پایین ترین قسمت رایزرها نصب می شود. به عبارت دیگر، دریچه بازدید رابط میان فضای قابل دسترس و مسیر بسته فاضلاب است. در ساختمان های جدید، این قطعه به عنوان بخشی ضروری از استاندارد دریچه بازدید در لوله کشی فاضلاب ساختمان محسوب می شود. درب دریچه بازدید فاضلاب باید به گونه ‌ای طراحی شود که در برابر فشار، رطوبت و بو مقاوم باشد و در عین حال دسترسی آسان برای سرویس فراهم کند؛ همچنین در مسیر لوله کشی ونت فاضلاب نصب دریچه بازدید باعث تسهیل تهویه و کنترل جریان هوا در سیستم می ‌شود و از تجمع گازها و فشار اضافی جلوگیری می‌ کند.

جنس این قطعه معمولاً از پلی وینیل کلراید (PVC)، پوش فیت، پلی اتیلن یا چدن انتخاب می شود تا در برابر خوردگی، فشار و مواد شیمیایی مقاوم باشد. درپوش دریچه بازدید فاضلاب باید به گونه ای طراحی شود که به راحتی باز و بسته گردد و در عین حال مانع خروج بو یا نشتی آب شود.

در پروژه های صنعتی، انتخاب جنس و ابعاد دریچه متناسب با نوع لوله اهمیت زیادی دارد. برای مثال، در شبکه های بزرگ تر که تحت فشار بالای فاضلاب هستند، از مدل های چدنی یا بتنی استفاده می شود. در منازل مسکونی، نوع PVC یا پوش فیت رایج تر است. به طور کلی، این دریچه ها نقش مهمی در کاهش هزینه های نگهداری دارند؛ زیرا در زمان انسداد لوله ها می توان به سادگی مسیر را از طریق این نقطه تمیز کرد.

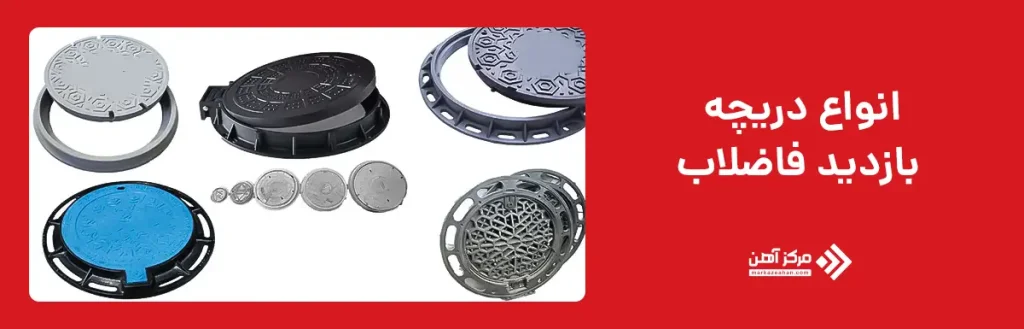

انواع دریچه بازدید فاضلاب

دریچه بازدید فاضلاب بسته به نوع کاربری، محل نصب و جنس ساخت در چند گروه اصلی تقسیم می شود. هدف از این تقسیم بندی، انتخاب دریچه ای است که بیشترین دوام، آب بندی و دسترسی را در شرایط خاص محیطی فراهم کند. در سیستم های مختلف فاضلاب، از مدل های کوچک خانگی گرفته تا شبکه های شهری، نوع و مشخصات این دریچه متفاوت است. سه نوع اصلی آن شامل دریچه بازدید فاضلاب شهری، دریچه بازدید فاضلاب ساختمان و دریچه بازدید فاضلاب خانگی است. هر کدام بر اساس استانداردهای فنی، فشار کاری و ابعاد مشخص طراحی می شوند. در پروژه های بزرگ، مقاومت مکانیکی و قابلیت تحمل وزن اهمیت دارد، اما در سیستم های خانگی سهولت باز و بسته شدن، وزن سبک و قیمت اقتصادی در اولویت است.

انتخاب نوع مناسب به عواملی مانند فشار فاضلاب، قطر لوله، محل اجرا و نحوه نگهداری بستگی دارد. اگر چه عملکرد کلی همه مدل ها یکسان است، اما تفاوت در جنس، ابعاد و کاربرد می تواند بر دوام و سهولت سرویس تأثیر زیادی داشته باشد. در پروژه ‌های ساختمانی، انتخاب جنس و مدل دریچه بازدید لوله فاضلاب علاوه بر شرایط فنی، به بودجه و قیمت آهن و سایر متریال بازار نیز وابسته است؛ همچنین رعایت اصول در نحوه نصب دریچه بازدید فاضلاب اهمیت زیادی دارد، زیرا نصب نادرست می ‌تواند موجب نشتی، خرابی زودرس و افزایش هزینه‌ های تعمیر شود. در ادامه، هر نوع به صورت جداگانه توضیح داده می شود.

جدول مقایسه انواع دریچه بازدید فاضلاب

نوع دریچه بازدید	محل کاربرد	جنس متداول	ویژگی اصلی	تحمل فشار	مزیت کلیدی
فاضلاب شهری	خیابان ها، منهول ها	چدن، بتن	تحمل فشار بالا و دوام زیاد	زیاد (B125–D400)	مقاومت در برابر بار ترافیکی
فاضلاب ساختمان	مسیرهای افقی و قائم ساختمان	پلیکا، پوش فیت	آب بندی کامل و نصب آسان	متوسط	نگهداری ساده و کم هزینه
فاضلاب خانگی	منازل و خروجی فاضلاب	PVC، پلی اتیلن	سبک، ارزان و ضد خوردگی	کم	دسترسی سریع و آسان

دریچه بازدید فاضلاب شهری

دریچه بازدید فاضلاب شهری در شبکه های زیرزمینی فاضلاب شهرها نصب می شود و یکی از اجزای حیاتی در نگهداری خطوط اصلی است. این نوع دریچه ها معمولاً در سطح خیابان یا پیاده روها دیده می شوند و برای بازدید، لایروبی یا تعمیر لوله های اصلی فاضلاب شهری کاربرد دارند. جنس آن ها معمولاً از چدن داکتیل یا بتن مسلح است تا بتواند وزن وسایل نقلیه و فشارهای بالا را تحمل کند. در بعضی موارد از ترکیب پلیمر و چدن برای کاهش وزن استفاده می شود. طبق استاندارد EN124، تحمل فشار این نوع بین کلاس های B125 تا D400 متغیر است. نصب صحیح این دریچه ها باید با فریم گذاری دقیق و ملات مقاوم انجام گیرد تا از لق شدن و نشتی جلوگیری شود. این نوع، گاهی با عنوان دریچه بازدید چاه فاضلاب نیز شناخته می شود و در طراحی شبکه های شهری جایگزین مناسبی برای منهول های سنگین است.

نگهداری دوره ای این دریچه ها باعث کاهش گرفتگی شبکه و افزایش طول عمر خطوط فاضلاب می شود. در هنگام طراحی شبکه ‌های شهری، انتخاب ابعاد دریچه بازدید فاضلاب باید متناسب با قطر انجام گردد و به قیمت لوله توجه شود ، زیرا هماهنگی میان این دو عامل باعث سهولت در نصب، آب ‌بندی بهتر و افزایش دوام سیستم فاضلاب شهری خواهد شد.

دریچه بازدید فاضلاب ساختمان

در سیستم های داخلی ساختمان، دریچه بازدید فاضلاب ساختمان نقش کلیدی در سرویس و نگهداری مسیرهای لوله کشی دارد. این دریچه ها معمولاً در مسیرهای قائم (رایزرها) و افقی اصلی نصب می شوند تا در زمان گرفتگی یا انسداد بتوان مسیر را بدون تخریب باز کرد. در پروژه های جدید، رعایت استاندارد دریچه بازدید در لوله کشی فاضلاب ساختمان الزامی است. جنس متداول آن پلیکا (PVC) یا پوش فیت است و در اندازه های ۵۰ تا ۱۶۰ میلی متر تولید می شود. درپوش آن باید قابلیت باز و بسته شدن آسان داشته باشد و از نشت بو و مایع جلوگیری کند. این نوع به دلیل سبکی، قیمت مناسب و نصب آسان، پرکاربردترین مدل در پروژه های مسکونی و اداری است. ارتفاع نصب از کف باید طبق مقررات حدود پنج سانتی متر باشد تا هم دسترسی آسان باشد و هم در معرض آب سطحی قرار نگیرد. استفاده از این دریچه ها باعث کاهش هزینه تعمیرات و افزایش ایمنی سیستم فاضلاب داخلی می شود.

دریچه بازدید فاضلاب خانگی

دریچه بازدید فاضلاب خانگی در منازل کوچک یا واحدهای آپارتمانی نصب می شود و ساده ترین نوع میان سه مدل اصلی است. محل نصب آن معمولاً در حیاط، حاشیه سرویس های بهداشتی یا نزدیکی خروجی فاضلاب ساختمان قرار دارد. هدف از نصب آن، دسترسی سریع برای رفع گرفتگی و بررسی سلامت لوله ها است. جنس رایج این مدل از PVC یا پلی اتیلن سبک است تا در برابر رطوبت و مواد شیمیایی مقاوم باشد. درپوش آن ممکن است پیچی، فشاری یا با قفل پلاستیکی باشد تا از بوی نامطبوع و نشتی جلوگیری کند. هنگام خرید دریچه بازدید فاضلاب خانگی، توجه به قطر لوله، محل نصب و قابلیت باز شدن آسان درپوش اهمیت دارد. این نوع به دلیل وزن سبک و قیمت اقتصادی، در پروژه های بازسازی منازل نیز کاربرد فراوان دارد. اگر چه فشار کاری آن پایین تر از مدل های شهری است، اما با رعایت اصول نصب می تواند تا سال ها بدون نیاز به تعمیر کار کند.

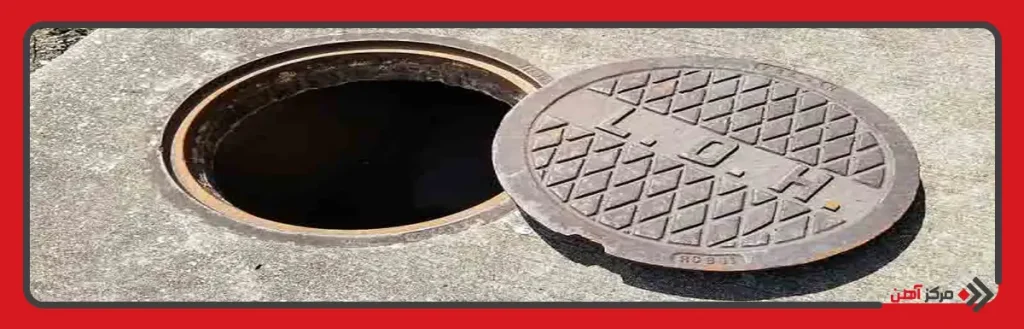

استاندارد دریچه بازدید فاضلاب

رعایت استاندارد در طراحی و نصب دریچه بازدید فاضلاب برای عملکرد ایمن و طول عمر بالا ضروری است. این استانداردها شامل ابعاد، جنس، روش نصب، مقاومت مکانیکی، آب بندی و ارتفاع از کف می شوند. هدف آن ها اطمینان از کارکرد بدون نشتی و حفظ بهداشت محیط است. در ایران، مقررات ملی ساختمان و استانداردهای بین المللی مانند EN124، ISO 1852 و ISIRI 7668 به عنوان مرجع شناخته می شوند. بر اساس این ضوابط، دریچه باید دارای درپوش قابل باز و بسته شدن با آب بندی کامل باشد، به گونه ای که در برابر فشار داخلی، تغییر دما و ضربه مقاومت کافی داشته باشد. در مدل های فلزی مانند چدن، تحمل فشار باید حداقل در کلاس B125 و در مدل های پلاستیکی، مقاومت در برابر خوردگی و تغییر شکل الزامی است.

همچنین در استاندارد دریچه بازدید در لوله کشی فاضلاب ساختمان تأکید شده است که محل نصب باید قابل دسترسی، غیر مسدود و دور از مسیر آب های سطحی باشد. ابعاد دهانه باید حداقل برابر قطر لوله باشد تا امکان عبور تجهیزات لایروبی فراهم شود. رعایت این ضوابط، از بروز نشتی، انسداد و تعمیرات مکرر جلوگیری کرده و کیفیت سیستم فاضلاب را در طولانی مدت حفظ می کند.

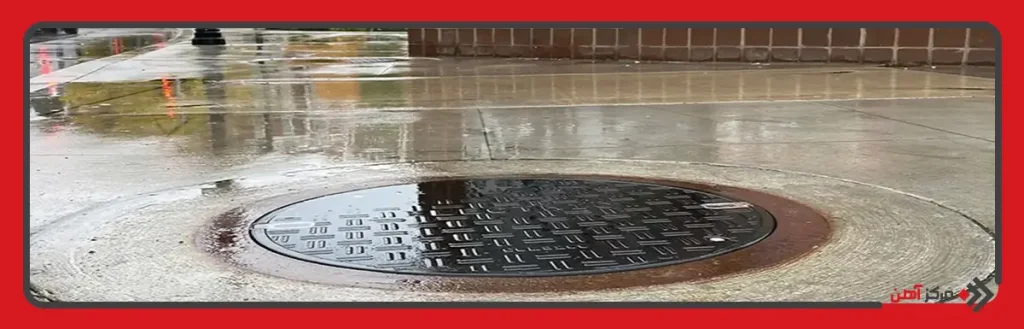

ارتفاع دریچه بازدید فاضلاب از کف

ارتفاع نصب یکی از شاخص های مهم در استاندارد دریچه بازدید فاضلاب ساختمان است. طبق مقررات، دریچه باید حدود پنج سانتی متر بالاتر از کف تمام شده نصب شود تا از ورود آب های سطحی جلوگیری کند. در لوله کشی های افقی، فاصله بین دو دریچه بازدید معمولاً ۱۵ تا ۳۰ متر و در لوله های قائم، یک دریچه در پایین ترین نقطه الزامی است. رعایت این فاصله ها دسترسی و سرویس دهی را آسان می کند. در پروژه های خانگی، ارتفاع کمتر از حد استاندارد موجب تجمع آب، زنگ زدگی و نشتی دریچه بازدید فاضلاب می شود.

برای شبکه های شهری نیز ارتفاع باید به گونه ای انتخاب شود که سطح درپوش هم تراز با کف خیابان باشد تا از خطر شکستگی یا فرورفتگی جلوگیری شود. در جدول زیر مقادیر پیشنهادی آورده شده است:

شاخص فنی	مقدار استاندارد	توضیح
ارتفاع از کف تمام شده	۵ سانتی متر	جلوگیری از ورود آب سطحی
فاصله بین دو دریچه افقی	۱۵ تا ۳۰ متر	بستگی به قطر لوله
محل نصب اصلی	پایین ترین نقطه رایزر	دسترسی و تخلیه آسان

اجرای دریچه بازدید فاضلاب

اجرای اصولی دریچه بازدید فاضلاب تأثیر مستقیم بر عملکرد کل سیستم فاضلاب دارد. این فرآیند باید طبق نقشه لوله کشی و بر اساس محل مناسب انجام شود. در ابتدا مسیر لوله ها مشخص و محل دقیق نصب دریچه روی بخش های افقی یا عمودی تعیین می شود. سپس نوع و سایز دریچه متناسب با جنس لوله انتخاب می گردد؛ برای مثال، در لوله های پلیکا از دریچه PVC و در لوله های پوش فیت از مدل هم جنس استفاده می شود. در هنگام نصب، جهت قرارگیری باید به گونه ای باشد که درپوش دریچه به راحتی باز شود و مسیر بازدید به طور مستقیم به داخل لوله دسترسی داشته باشد. تراز و شاقول بودن نصب اهمیت زیادی دارد، زیرا کوچک ترین انحراف می تواند باعث نشتی دریچه بازدید فاضلاب یا جمع شدن فاضلاب در اطراف شود.
در پروژه های ساختمانی، محل دریچه نباید با مصالح یا کاشی کاری پوشانده شود و دسترسی باید همیشه آزاد بماند. برای آب بندی، استفاده از چسب PVC یا اورینگ مخصوص ضروری است. پس از نصب، تست فشار انجام می شود تا از عدم نشت اطمینان حاصل گردد. رعایت این اصول در دریچه بازدید در لوله کشی فاضلاب ساختمان، باعث افزایش عمر مفید شبکه و کاهش هزینه های تعمیر و نگهداری می شود.

محل نصب دریچه بازدید فاضلاب

انتخاب صحیح محل نصب دریچه بازدید فاضلاب نقش اساسی در کارایی و نگهداری سیستم دارد. این دریچه باید در نقاطی نصب شود که احتمال گرفتگی بیشتر است یا دسترسی برای بازدید و تعمیر ساده تر انجام گیرد. در ساختمان ها، بهترین محل نصب پایین ترین بخش رایزر فاضلاب، انتهای مسیر افقی و محل تغییر جهت لوله ها است. نصب در این نواحی امکان تمیزکاری کامل مسیر را فراهم می کند. در پروژه های بزرگ تر، مانند مجتمع ها، معمولاً در هر طبقه یک دریچه بازدید در مسیر عمودی فاضلاب پیش بینی می شود. در محیط های باز، دریچه باید در جایی نصب شود که آب سطحی به آن نفوذ نکند و درپوش آن در سطح کف تمام شده قرار گیرد.

در فاضلاب شهری، محل نصب در امتداد خطوط اصلی یا در چاه های بازدید واقع در پیاده رو و خیابان ها انتخاب می شود. رعایت فاصله های استاندارد میان دریچه ها، معمولاً هر ۱۵ تا ۳۰ متر در مسیر افقی، اهمیت دارد. انتخاب مکان مناسب از تجمع رسوبات، انسداد لوله و نشتی جلوگیری می کند. در سیستم های لوله کشی فاضلاب ساختمان، دسترسی آسان، فاصله مناسب از دیوار و ارتفاع درست از کف معیارهای اصلی طراحی محل نصب هستند.

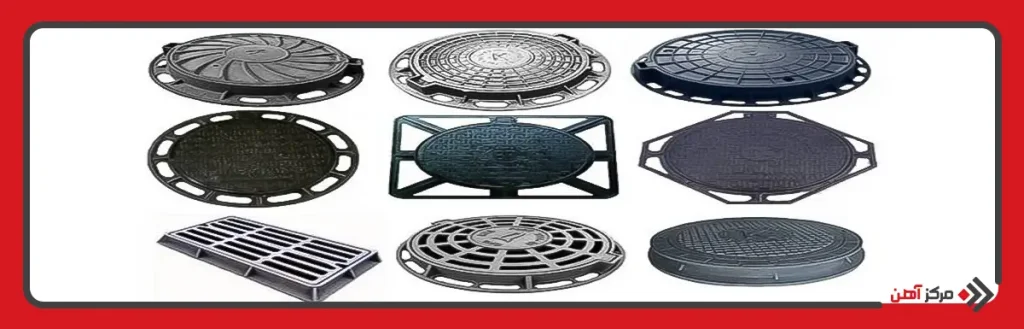

کاربرد دریچه بازدید فاضلاب

کاربرد اصلی دریچه بازدید فاضلاب ایجاد دسترسی سریع و ایمن برای کنترل، شستشو و رفع انسداد مسیر لوله ها است. این قطعه به تعمیرکار اجازه می دهد بدون تخریب کف یا دیوار، به بخش داخلی لوله ها دسترسی داشته باشد. در زمان گرفتگی، می توان با استفاده از فنر یا تجهیزات مکانیکی از این دریچه عملیات بازگشایی را انجام داد. از دیگر کاربردها می توان به تهویه مسیر، بازرسی دوره ای و جلوگیری از نشت گازهای فاضلاب اشاره کرد. در سیستم های شهری نیز، این دریچه ها نقطه دسترسی برای لایروبی و کنترل سطح فاضلاب هستند. در طراحی دریچه بازدید در لوله کشی فاضلاب ساختمان، این امکان وجود دارد که چند مسیر مختلف از طریق یک دریچه کنترل شوند. در مجموع، نصب اصولی و به موقع این دریچه ها باعث کاهش هزینه های نگهداری، افزایش عمر لوله ها و پیشگیری از حوادث ناشی از گرفتگی یا نشت سیستم فاضلاب می شود.

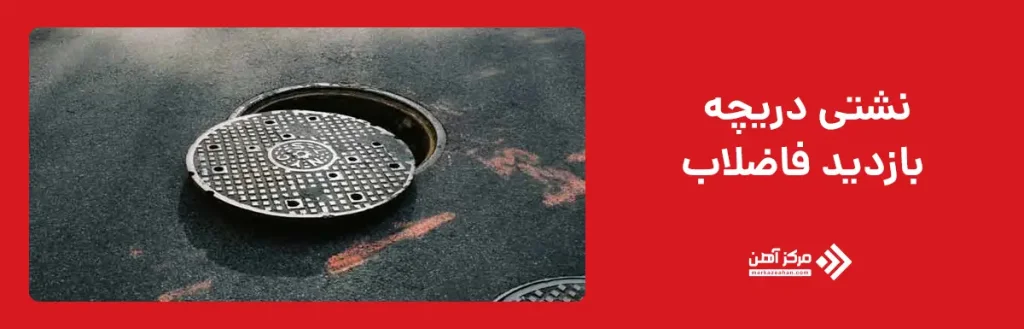

نشتی دریچه بازدید فاضلاب

نشتی دریچه بازدید فاضلاب یکی از مشکلات رایج در سیستم های لوله کشی است که در صورت بی توجهی می تواند منجر به تخریب کف، بوی نامطبوع و آلودگی محیط شود. علت اصلی این مشکل معمولاً به نصب نادرست، استفاده از جنس نامناسب یا فرسودگی قطعه مربوط به آن است. در بسیاری از پروژه ها، درپوش به درستی آب بندی نمی شود یا ارتفاع دریچه از کف کمتر از حد استاندارد است و باعث نفوذ آب سطحی می گردد. همچنین ترک خوردگی بدنه، شل شدن اورینگ، یا استفاده از چسب ضعیف در هنگام نصب از دیگر عوامل مهم نشتی هستند.

روش های پیشگیری:

برای جلوگیری از نشتی، باید از دریچه های دارای استاندارد EN124 یا ISIRI 7668 استفاده شود و درپوش مجهز به واشر آب بند و پیچ قفلی انتخاب گردد. محل نصب باید هم تراز با کف نهایی اما کمی بالاتر از سطح جریان آب باشد. تست فشار پس از نصب، یکی از الزامات فنی برای اطمینان از عدم نشتی است.

راهکارهای رفع:

در صورت بروز نشتی، ابتدا باید درپوش و آب بند بررسی شوند و در صورت فرسودگی تعویض گردد. در صورت ترک در بدنه، از چسب اپوکسی استفاده می شود یا تعویض کامل قطعه انجام می گردد . همچنین خشک نگه داشتن محیط اطراف و جلوگیری از تماس مستقیم با رطوبت مداوم، عمر مفید دریچه را افزایش می دهد.

دریچه بازدید فاضلاب بخش حیاتی هر سیستم فاضلاب است که امکان بازرسی، تعمیر و رفع گرفتگی را فراهم می کند. رعایت استاندارد نصب، انتخاب جنس مناسب و ارتفاع درست از کف، از نشتی دریچه بازدید فاضلاب جلوگیری می کند. استفاده از درپوش آب بند، اجرای تست فشار و نگهداری منظم موجب افزایش دوام و کاهش هزینه ها می شود. در نهایت، طراحی اصولی و اجرای دقیق این قطعه، تضمین کننده عملکرد ایمن و طولانی مدت سیستم فاضلاب است.
