راهنمای جامع اجرای لوله کشی ونت فاضلاب

2 هفته پیش12719بازدید2دیدگاه5امتیاز (1 رای)

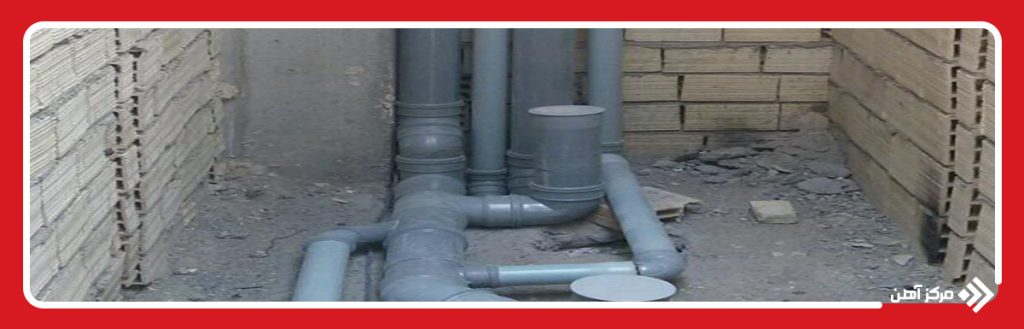

لوله کشی ونت فاضلاب

سیستم فاضلاب خانگی و شهری یکی از کارآمدترین سیستم هایی است که در جوامع مدرن به کار گرفته می شود تا زندگی را برای انسان ها آسان تر کند. اهمیت اجرای لوله کشی ونت فاضلاب را می توان در حفاظت از محیط زیست، حفظ سلامت جامعه و سهولت تخلیه فاضلاب توصیف کرد. اجرای ونت فاضلاب مانع انتشار گازهای بد بو در فضای خانه و شهر می شود و با وارد کردن جریان هوا به داخل لوله ها و تنظیم فشار هوا، زمینه انتقال روان فاضلاب را فراهم می کند. ما در این مقاله درباره روش های اجرای این سیستم، انواع لوله های ونت و اهمیت سیستم لوله کشی فاضلاب فول ونت مطالبی ارائه خواهیم داد. با ما همراه باشید.

ونت فاضلاب چیست؟
ونت فاضلاب چیست؟

ونت فاضلاب چیست؟

در توضیح اینکه ونت فاضلاب چیست، بهتر است ابتدا کلمه لاتین ونت را معنی کنیم. Vent را در فرهنگ لغت به معنی دریچه، روزنه، راه در رو یا همان هواکش آورده اند. در عمل هم ونت، چنین کارکردی دارد، یعنی گازهای موجود در جریان فاضلاب را به خارج منتقل می کند. لوله ونت فاضلاب، لوله ای است که از سقف به صورت عمودی به سیستم زهکشی متصل می شود و اجرا، نحوه اتصال آن به سیستم فاضلاب و مسیرهای فرعی از قوانین ساختمانی و لوله کشی تبعیت می کند. بنابراین باید گفت ونت فاضلاب هواکشی است که وظیفه تنظیم فشار هوا درون لوله های فاضلاب را بر عهده دارد. این سیستم هوای تازه را وارد سیستم لوله کشی فاضلاب می کند تا هم بوی بد از محیط خانگی و تجاری دور شود و هم  جریان انتقال فاضلاب بدون وقفه تداوم داشته باشد.

نحوه اجرای ونت فاضلاب به این ترتیب است که لوله های این سیستم باید به شکل عمودی از درون فضای ساختمان به سقف آن اتصال پیدا کنند و از میان این لوله ها هیچ جریان آبی عبور نمی ‌کند. لوله هواکش باید حدود دو متر از آخرین سقف ساختمان بالاتر رفته باشد. در توضیح اینکه جنس لوله ونت فاضلاب چیست باید گفت، این لوله ها معمولا از پلاستیک، چدن یا مس ساخته می شوند و قیمت لوله مورد استفاده در این سیستم بر اساس جنس، سایز و مقدار متراژ مصرف شده تعیین می شود. سایز مناسب لوله ‌های ونت فاضلاب، تأثیر مستقیمی بر عملکرد سیستم دارد. اگر لوله ونت بیش ‌از حد کوچک باشد، جریان انتقال فاضلاب کند می شود و گرفتگی و انتشار بوی نامطبوع را در پی دارد. از طرف دیگر، لوله ‌های بسیار بزرگ باعث حرکت سریعتر پساب ها می شوند و ممکن است بهره‌ وری تهویه را کمی کاهش دهند.

انواع ونت فاضلاب

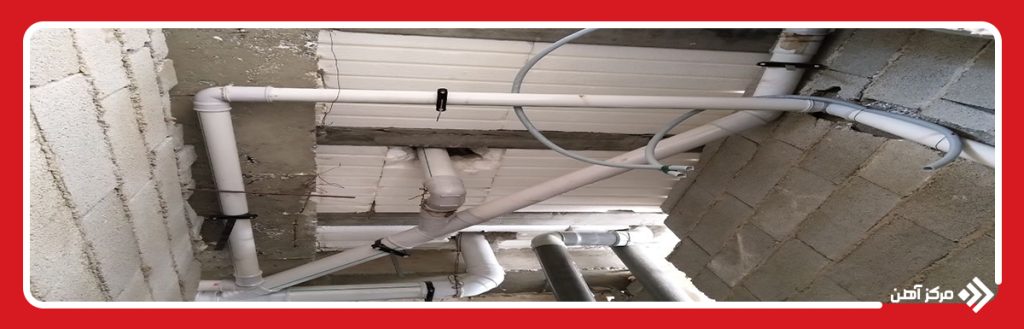

انواع ونت فاضلاب بر اساس نحوه عبور هوا، محل اتصال به شبکه فاضلاب و تعداد تجهیزات بهداشتی تحت پوشش تقسیم بندی می شوند. هر نوع ونت وظیفه مشخصی در متعادل کردن فشار هوا، جلوگیری از تخلیه آب سیفون و هدایت گازهای فاضلاب به خارج ساختمان دارد. انتخاب سیستم مناسب به تعداد طبقات، آرایش انشعابات و شرایط اجرایی بستگی دارد. همچنین هنگام بررسی قیمت لوله باید جنس، قطر و استاندارد محصول متناسب با نقشه تاسیسات در نظر گرفته شود.

انواع ونت فاضلاب
انواع ونت فاضلاب

ونت تر

ونت تر نوعی سیستم تهویه فاضلاب است که بخشی از مسیر لوله به صورت همزمان برای عبور فاضلاب و جریان هوا استفاده می شود. در این روش، یک لوله تخلیه با طراحی و قطر مناسب می تواند وظیفه تهویه سیفون سایر تجهیزات بهداشتی را نیز بر عهده بگیرد. اجرای ونت تر تابع محدودیت هایی مانند تعداد تجهیزات، میزان بار تخلیه و نحوه اتصال انشعابات است. این روش در شرایط مجاز می تواند تعداد لوله های مورد نیاز را کاهش دهد و بر هزینه کلی تاسیسات اثر بگذارد؛ موضوعی که هنگام برآورد قیمت آهن و سایر مصالح پروژه نیز اهمیت دارد.

ونت خشک

ونت خشک لوله ای است که به صورت اختصاصی برای گردش هوا و متعادل کردن فشار شبکه فاضلاب نصب می شود و در شرایط عملکرد عادی، فاضلاب از داخل آن عبور نمی کند. این لوله به انشعاب فاضلاب متصل شده و پس از بالا آمدن تا تراز مجاز، به شبکه تهویه یا خروجی هوای آزاد متصل می شود. ونت خشک در بسیاری از سیستم های لوله کشی ساختمان برای حفاظت از آب بندی سیفون ها کاربرد دارد. اجرای صحیح آن به رعایت محل اتصال، شیب بخش های افقی و جلوگیری از تجمع آب بستگی دارد.

ونت اصلی

ونت اصلی مسیر عمده تهویه شبکه فاضلاب است که ارتباط بخش های مختلف سیستم با هوای آزاد را برقرار می کند. این مسیر ممکن است به صورت امتداد لوله قائم فاضلاب در بالاترین قسمت ساختمان یا به شکل لوله قائم تهویه مستقل طراحی شود. انتخاب قطر ونت اصلی به بار تخلیه، ارتفاع ساختمان و ساختار شبکه بستگی دارد. هنگام انتخاب مصالح، علاوه بر مقاومت و دوام، بررسی قیمت لوله گالوانیزه و سایر گزینه های مجاز می تواند در برآورد هزینه موثر باشد؛ هرچند لوله های پلیمری مخصوص فاضلاب در بسیاری از پروژه ها کاربرد بیشتری دارند.

ونت فرعی

ونت فرعی انشعابی از سیستم تهویه است که برای محافظت از سیفون یک یا چند وسیله بهداشتی به کار می رود. این لوله از محل مجاز در مسیر تخلیه منشعب می شود و به ونت اصلی یا مجموعه لوله های تهویه متصل می شود. کاربرد آن بیشتر در نقاطی است که فاصله تجهیزات تا مسیر تهویه اصلی زیاد است یا احتمال ایجاد فشار منفی وجود دارد. برای انتخاب بهترین لوله فاضلاب ساختمان و انشعابات تهویه آن باید سازگاری اتصالات، مقاومت در برابر خوردگی و الزامات اجرایی هر مسیر بررسی شود.

ونت مشترک

ونت مشترک سیستمی است که در آن یک لوله تهویه، وظیفه متعادل کردن فشار دو وسیله بهداشتی را بر عهده می گیرد. این روش در آرایش های مشخص و مطابق ضوابط طراحی مجاز است و می تواند تعداد انشعابات تهویه را کاهش دهد. محل اتصال تجهیزات، تراز نصب و ظرفیت لوله باید به گونه ای تعیین شود که تخلیه یک وسیله باعث مکش آب سیفون وسیله دیگر نشود. برخلاف لوله فاضلاب که وظیفه اصلی آن انتقال پساب است، ونت مشترک برای تامین مسیر گردش هوا طراحی می شود و نباید بدون محاسبات به انشعابات متعدد متصل شود.

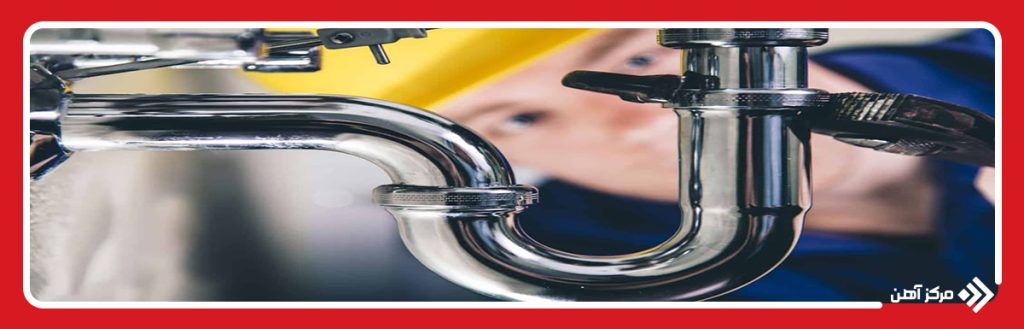

انواع لوله های ونت
انواع لوله های ونت

انواع لوله های ونت

لوله های ونت از نظر جنس، روش اتصال و مقاومت در برابر شرایط محیطی انواع مختلفی دارند. انتخاب جنس لوله باید با توجه به محل نصب، نوع شبکه فاضلاب، الزامات حریق و مقررات تاسیساتی انجام شود. مهم ترین انواع لوله های مورد استفاده در سیستم تهویه فاضلاب عبارت اند از:

  • لوله ونت PVC: وزن کم، مقاومت مناسب در برابر خوردگی و نصب نسبتا آسان دارد و در سیستم های فاضلاب و تهویه ساختمان کاربرد دارد.
  • لوله ونت UPVC: از پلی وینیل کلراید سخت ساخته می شود و به دلیل استحکام، مقاومت شیمیایی و تنوع اتصالات، در شبکه های فاضلاب و ونت استفاده می شود.
  • لوله ونت پلی پروپیلن (PP): مقاومت مناسبی در برابر مواد شیمیایی دارد و در سیستم های فاضلاب ساختمانی با اتصالات سازگار به کار می رود.
  • لوله ونت چدنی: از مقاومت مکانیکی و عملکرد صوتی مناسبی برخوردار است و در بعضی ساختمان ها و تاسیسات با الزامات ویژه مورد استفاده قرار می گیرد.
  • لوله ونت فلزی گالوانیزه: در برخی تاسیسات قدیمی یا کاربردهای خاص دیده می شود؛ با این حال، احتمال خوردگی داخلی و محدودیت های مقرراتی باید پیش از انتخاب آن بررسی شود.

نقشه ونت فاضلاب

نقشه ونت فاضلاب یک نقشه تاسیساتی است که مسیر لوله های تهویه، محل اتصال آنها به انشعابات فاضلاب، قطر لوله ها و نحوه خروج هوا از ساختمان را مشخص می کند. در این نقشه باید موقعیت تجهیزات بهداشتی مانند توالت، روشویی، حمام و سینک آشپزخانه همراه با مسیر سیفون ها و لوله های قائم نمایش داده شود. همچنین فاصله سیفون تا اتصال ونت، تراز انشعابات، شیب مسیرهای افقی و محل عبور لوله از سقف یا بام اهمیت دارد. طراح باید آرایش شبکه را به گونه ای انتخاب کند که فشار مثبت و منفی ناشی از تخلیه فاضلاب باعث اختلال در عملکرد سیفون ها نشود. در ساختمان های چند طبقه، بررسی ارتباط لوله های قائم فاضلاب با مسیرهای تهویه نیز ضروری است. نقشه نهایی باید با الزامات مبحث شانزدهم مقررات ملی ساختمان و سایر ضوابط لازم الاجرا هماهنگ باشد.

سایز لوله ونت فاضلاب

سایز لوله ونت فاضلاب بر اساس تعداد و نوع تجهیزات بهداشتی، بار تخلیه، طول مسیر، قطر لوله فاضلاب مرتبط و روش تهویه انتخاب می شود. در بسیاری از تاسیسات ساختمانی، قطرهای اسمی 50، 75 و 110 میلی متر برای بخش های مختلف شبکه ونت مشاهده می شود؛ با این حال، این اندازه ها برای تمام ساختمان ها ثابت نیستند و نباید بدون محاسبه انتخاب شوند. ونت انفرادی یک روشویی ممکن است به قطر کمتری نسبت به ونت اصلی ساختمان نیاز داشته باشد، در حالی که سیستم های مشترک یا ساختمان های بلندتر به بررسی دقیق تری احتیاج دارند. افزایش طول مسیر و تعداد تجهیزات تحت پوشش نیز می تواند بر قطر مورد نیاز تاثیر بگذارد. برای تعیین سایز نهایی باید جداول بارگذاری و محدودیت های طول و قطر در مقررات معتبر، به ویژه مبحث شانزدهم مقررات ملی ساختمان، بررسی شود.

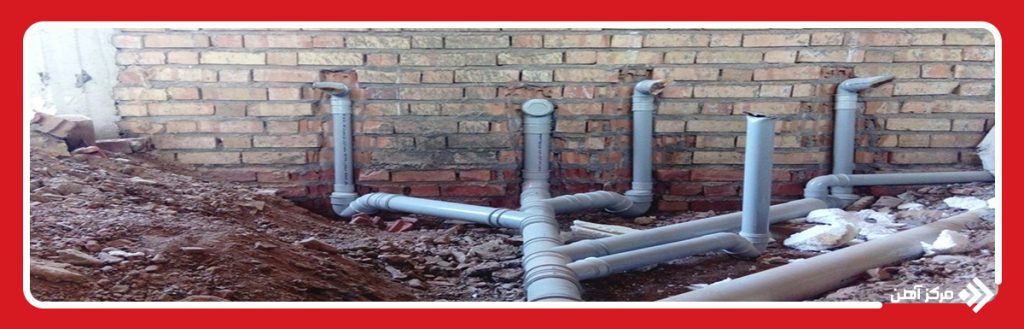

اجرای ونت فاضلاب
اجرای ونت فاضلاب

اجرای ونت فاضلاب

اجرای ونت فاضلاب باید مطابق نقشه تاسیسات و با رعایت اصول تهویه شبکه تخلیه انجام شود. ابتدا مسیر انشعابات، محل سیفون تجهیزات و نقاط مناسب اتصال ونت مشخص می شود. سپس لوله های تهویه با قطر تعیین شده نصب شده و در ارتفاع مجاز به مسیر مشترک یا ونت اصلی متصل می شوند. در اجرای ونت خشک، اتصال افقی به لوله تخلیه باید در موقعیت مجاز انجام شود و بخش های افقی ونت نیز شیب مناسب برای بازگشت آب تقطیر شده به شبکه فاضلاب داشته باشند. مسیر خروجی باید به هوای آزاد راه پیدا کند و در موقعیتی قرار گیرد که گازهای فاضلاب از پنجره ها و ورودی های هوا وارد ساختمان نشوند. پس از نصب، اتصالات و مسیرهای لوله کشی باید مطابق ضوابط آزمایش شوند.

اجرای ونت فاضلاب توالت

اجرای ونت فاضلاب توالت به دلیل حجم نسبتا زیاد تخلیه و احتمال تغییر ناگهانی فشار در انشعاب، اهمیت ویژه ای دارد. هنگام تخلیه آب، حرکت جریان در لوله می تواند باعث ایجاد فشار منفی یا مثبت شود و در صورت تهویه نامناسب، آب بندی سیفون تجهیزات مرتبط را مختل کند. در طراحی این بخش باید نوع توالت، فاصله اتصال به لوله قائم، قطر انشعاب و امکان استفاده از ونت اختصاصی یا مشترک بررسی شود. تفاوت اصلی اجرای ونت توالت ایرانی و فرنگی بیشتر به موقعیت خروجی و آرایش اتصالات آنها مربوط می شود.

ونت فاضلاب توالت ایرانی

در اجرای ونت فاضلاب توالت ایرانی، ابتدا محل خروجی کاسه توالت و مسیر لوله تخلیه مشخص می شود. سپس با توجه به فاصله خروجی تا لوله قائم، محل مناسب اتصال ونت تعیین می شود. در این نوع توالت، سیفون ممکن است به صورت جداگانه در مسیر خروجی نصب شده باشد؛ بنابراین، محل قرارگیری آن در تعیین نقطه تهویه اهمیت دارد. انشعاب ونت باید با اتصال استاندارد و در موقعیتی اجرا شود که جریان فاضلاب وارد مسیر تهویه خشک نشود. همچنین قطر لوله، طول بازوی سیفون و شیب لوله تخلیه باید با ضوابط طراحی هماهنگ باشند. پس از اجرای لوله ها، مسیر تهویه به ونت اصلی متصل شده و عملکرد تخلیه و آب بندی سیفون بررسی می شود.

ونت فاضلاب توالت فرنگی

در اجرای ونت فاضلاب توالت فرنگی، موقعیت خروجی کف یا دیوار و سیفون داخلی وسیله بهداشتی باید در طراحی مسیر تخلیه لحاظ شود. لوله خروجی توالت به انشعاب فاضلاب متصل می شود و اتصال ونت در نقطه مجاز شبکه قرار می گیرد. اگر از ونت خشک استفاده شود، محل اتصال باید به گونه ای باشد که تغییرات فشار هنگام فلاش کردن توالت بر آب بندی سیفون تاثیر نگذارد. در برخی آرایش های مجاز می توان از سیستم ونت تر یا مشترک برای تهویه گروهی از تجهیزات سرویس بهداشتی استفاده کرد. انتخاب این روش به نحوه اتصال روشویی، توالت و سایر تجهیزات بستگی دارد. در پایان، آب بندی اتصال توالت، تخلیه مناسب و عملکرد سیستم تهویه باید بررسی شود.

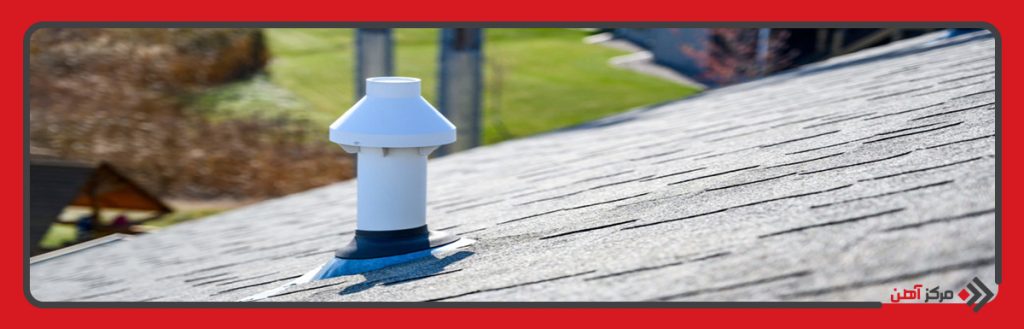

اجرای ونت فاضلاب آشپزخانه
اجرای ونت فاضلاب آشپزخانه

اجرای ونت فاضلاب آشپزخانه

اجرای ونت فاضلاب آشپزخانه با هدف حفاظت از آب بندی سیفون سینک و جلوگیری از ایجاد اختلال در تخلیه فاضلاب انجام می شود. محل اتصال ونت باید با توجه به موقعیت سینک، طول بازوی سیفون، قطر لوله تخلیه و مسیر لوله قائم تعیین شود. مراحل کلی اجرای آن عبارت اند از:

  1. بررسی نقشه تاسیسات: محل سینک، سیفون و مسیر اتصال به شبکه فاضلاب مشخص می شود.
  2. تعیین محل انشعاب ونت: نقطه اتصال با توجه به فاصله مجاز از سیفون و نحوه قرارگیری لوله تخلیه انتخاب می شود.
  3. انتخاب قطر لوله: قطر ونت بر اساس بار تخلیه سینک و الزامات طراحی تعیین می شود.
  4. نصب اتصال ونت: اتصال مناسب روی مسیر فاضلاب قرار می گیرد تا امکان گردش هوا فراهم شود.
  5. اجرای لوله عمودی: لوله ونت خشک تا ارتفاع مجاز نسبت به لبه سرریز تجهیزات بهداشتی امتداد پیدا می کند.
  6. اتصال به شبکه تهویه: مسیر ونت به لوله مشترک یا ونت اصلی متصل می شود و بخش های افقی آن با شیب مناسب اجرا می شوند.
  7. آزمایش و بررسی نهایی: اتصالات از نظر نشتی بررسی می شوند و عملکرد تخلیه سینک و حفظ آب سیفون کنترل می شود.

فول ونت فاضلاب چیست؟

فول ونت فاضلاب اصطلاحی اجرایی برای توصیف یک سیستم تهویه کامل و گسترده در شبکه فاضلاب ساختمان است؛ با این حال، این عبارت لزوما یک روش مستقل و تعریف شده در استانداردهای بین المللی محسوب نمی شود. در کاربرد رایج، منظور از فول ونت، شبکه ای است که در آن لوله قائم تهویه، انشعابات ونت و اتصالات لازم برای حفاظت از سیفون تجهیزات بهداشتی پیش بینی شده اند. در چنین سیستمی، جریان هوا در بخش های مختلف شبکه به کنترل تغییرات فشار ناشی از تخلیه فاضلاب کمک می کند. فول ونت می تواند در ساختمان های چند طبقه و پروژه هایی با تعداد زیاد تجهیزات بهداشتی مورد استفاده قرار گیرد؛ اما به معنای ضرورت نصب ونت اختصاصی برای تمام وسایل نیست. طراحی آن باید بر اساس بار تخلیه، ارتفاع ساختمان، آرایش شبکه و ضوابط تهویه انجام شود تا ضمن حفظ عملکرد سیفون ها، از اجرای لوله های غیرضروری جلوگیری شود.

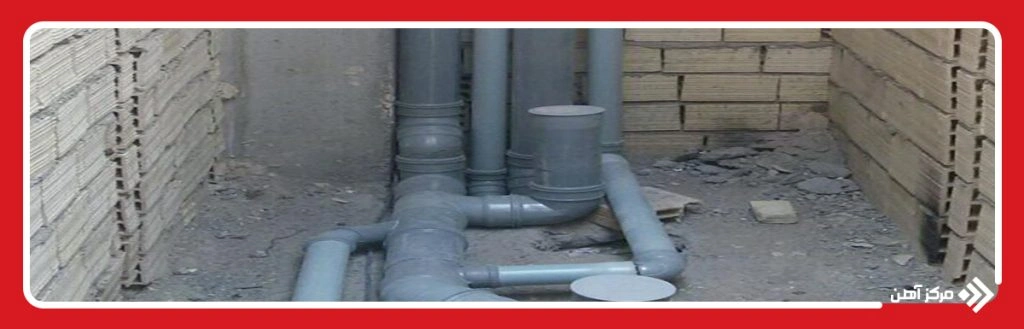

نحوه اجرای لوله کشی فاضلاب فول ونت
نحوه اجرای لوله کشی فاضلاب فول ونت

 نحوه اجرای لوله کشی فاضلاب فول ونت

برای اجرای لوله کشی فول ونت باید بر اساس مراحل زیر عمل کرد:

  1. طراحی سیستم لوله کشی
  2. آماده ‌سازی کانال ‌ها
  3. نصب لوله‌ ها طبق طرح
  4. رعایت شیب مناسب که معمولاً ۲ درصد تعیین می شود
  5. برش لوله ‌ها و اجرای اتصالات مناسب
  6. آزمایش و پر کردن کانال ‌ها پس از نصب لوله‌ ها
  7. اتصال به سیستم اصلی

در این سیستم، برای هر لوله، یک ونت لوله فاضلاب نصب می ‌شود و هدف اصلی، اطمینان از تهویه مناسب و جلوگیری از تغییر فشار در لوله‌ ها است. اجرای لوله کشی فاضلاب فول ونت، پیچیده ‌تر است و نیاز به لوله های بیشتری دارد، اما عملکرد آن نیز در بسیاری از موارد بهتر است.

یکی از انواع لوله های مقاوم برای سیستم فاضلاب، لوله های گالوانیزه هستند. با توجه به قیمت لوله گالوانیزه و کاربرد اصلی آن در انتقال آب شرب، این لوله ‌ها در برخی موارد خاص در سیستم فاضلاب نیز مورد استفاده قرار می‌ گیرند. در پایان باید گفت نصب ونت فاضلاب در توالت الزامی است، زیرا نقش مهمی در حفظ عملکرد لوله ها دارد و از بروز مشکلاتی مانند بوی نامطبوع، بازگشت فاضلاب، گرفتگی لوله ها و جریان کند انتقال فاضلاب، جلوگیری می کند.

سوالات متداول

آیا می‌ توان ونت فاضلاب را در همه نقاط ساختمان نصب کرد؟

خیر، ونت فاضلاب باید طبق اصول طراحی لوله ‌کشی اجرا شود و در محل‌ هایی نصب شود که به تهویه مناسب رایزرها و سیفون ‌ها کمک کند. بنابراین نصب آن در هر نقطه ‌ای ممکن نیست.

آیا نصب ونت فاضلاب در توالت ضروری است؟

بله؛ زیرا علاوه بر اینکه نقش مهمی در حفظ عملکرد لوله های فاضلاب دارد، از بروز مشکلاتی مانند بوی نامطبوع، بازگشت فاضلاب، گرفتگی لوله ها و جریان کند انتقال فاضلاب هم جلوگیری می کند.

اگر لوله ونت فاضلاب مسدود شود چه اتفاقی می افتد؟

انسداد لوله ونت می تواند باعث تخلیه کند فاضلاب، ایجاد صدای قل قل، اختلال در آب بندی سیفون و انتشار بوی نامطبوع شود.

خروجی لوله ونت فاضلاب باید در چه ارتفاعی قرار بگیرد؟

ارتفاع خروجی ونت از بام به نوع بام، فاصله از بازشوها و ضوابط مبحث شانزدهم بستگی دارد و باید مطابق نقشه تایید شده تعیین شود.

آیا می توان چند انشعاب فاضلاب را به یک لوله ونت متصل کرد؟

بله، در صورت رعایت محدودیت تعداد تجهیزات، ظرفیت لوله، محل اتصالات و ضوابط طراحی می توان از ونت مشترک استفاده کرد.

تفاوت اجرای ونت تر و ونت خشک در چیست؟

در ونت تر بخشی از لوله همزمان فاضلاب و هوا را عبور می دهد، اما ونت خشک فقط برای تهویه طراحی می شود.
