راهنمای کامل نقشه لوله کشی فاضلاب برای سرویس بهداشتی

لوله کشی فاضلاب یکی از مهم ترین بخش های تاسیسات ساختمان است که در عملکرد صحیح سرویس های بهداشتی نقش اساسی دارد. اشتباه در طراحی یا اجرای این سیستم می تواند مشکلاتی مانند نشتی، بوی نامطبوع و حتی گرفتگی های مکرر را به همراه داشته باشد. در این مقاله قصد داریم نقشه لوله کشی فاضلاب توالت فرنگی و ایرانی را به طور کامل بررسی کنیم. همچنین تفاوت های این دو سیستم، روش های استاندارد اجرا و نکات کلیدی برای بهینه سازی عملکرد لوله کشی را توضیح خواهیم داد.

نقشه لوله کشی فاضلاب توالت ایرانی و فرنگی

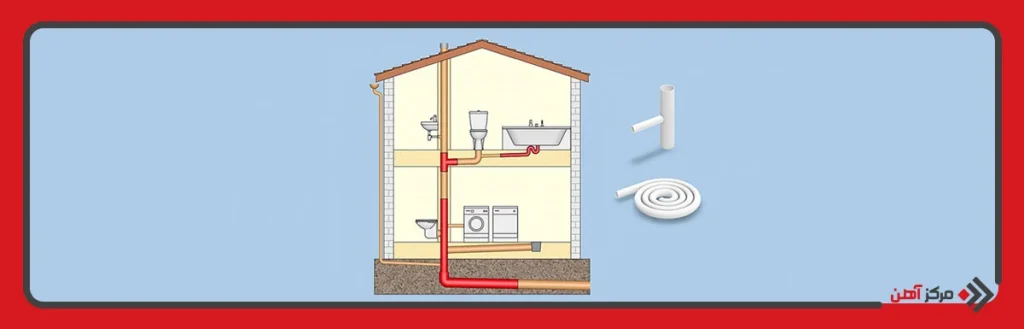

نقشه لوله کشی فاضلاب توالت ایرانی و فرنگی یکی از مهم ترین مدارک اجرایی تاسیسات بهداشتی ساختمان است که مسیر انتقال فاضلاب، موقعیت خروجی تجهیزات، قطر لوله ها، شیب انشعابات و محل اتصال به شبکه اصلی را مشخص می کند. طراحی این نقشه باید بر اساس پلان معماری، اختلاف تراز طبقات، موقعیت رایزرها و الزامات مبحث شانزدهم مقررات ملی ساختمان انجام شود. تفاوت هندسه خروجی و ساختار سیفون در این دو نوع توالت باعث می شود جزئیات نصب و نحوه اتصال آنها یکسان نباشد. همچنین در نقشه لوله کشی سرویس بهداشتی باید محل دریچه های بازدید، مسیر تهویه و فاصله تجهیزات از دیوارهای تمام شده مشخص شود. طراحی صحیح این اجزا احتمال گرفتگی، برگشت فاضلاب و نیاز به تخریب کف برای تعمیرات بعدی را کاهش می دهد.

در تهیه پلان لوله کشی فاضلاب، هماهنگی میان نقشه معماری و تاسیسات مکانیکی اهمیت ویژه ای دارد. برای مثال، عبور لوله از کنار تیرها، ستون ها یا عناصر باربر نباید بدون بررسی سازه ای انجام شود. همچنین محل نصب ساپورت های فلزی، بست ها و تجهیزات نگهدارنده باید با توجه به وزن لوله، نوع مصالح و شرایط محیطی مشخص شود. در برآورد مالی پروژه، علاوه بر قیمت آهن کیلویی برای قطعات فلزی مورد نیاز، هزینه اتصالات، عایق کاری، اجرای رایزرها و آزمایش آب بندی نیز باید محاسبه شود. این هماهنگی به ویژه در ساختمان های چند طبقه اهمیت دارد؛ زیرا تغییر کوچک در محل خروجی یک توالت ممکن است بر مسیر لوله های طبقه پایین و فضای سقف کاذب تاثیر بگذارد.

نقشه لوله کشی فاضلاب توالت ایرانی

نقشه لوله کشی توالت ایرانی باید موقعیت کاسه، سیفون مستقل، انشعاب تخلیه و نحوه اتصال به لوله قائم فاضلاب را به صورت دقیق نمایش دهد. در این سیستم، خروجی کاسه معمولا در کف قرار دارد و فاضلاب پس از عبور از سیفون وارد لوله افقی یا قائم می شود. برای طراحی صحیح، ضخامت کف سازی، ارتفاع سیفون، عمق نصب اتصالات و اختلاف تراز خروجی تا رایزر باید مشخص شود. در لوله کشی دستشویی ایرانی، محدودیت فضای زیر کاسه اهمیت زیادی دارد؛ زیرا ارتفاع ناکافی می تواند اجرای سیفون استاندارد یا تامین شیب مناسب را دشوار کند. به همین دلیل، ابعاد واقعی تجهیزات باید پیش از اجرای لوله ها بررسی شوند و مسیر نهایی با ارتفاع تمام شده کف هماهنگ باشد.

طراحی مسیر بهینه برای لوله کشی توالت ایرانی

در طراحی مسیر لوله کشی فاضلاب توالت ایرانی، هدف ایجاد مسیری با طول مناسب، حداقل تغییر جهت غیرضروری و دسترسی کافی برای نگهداری است. ابتدا فاصله کاسه توالت تا رایزر فاضلاب اندازه گیری می شود و سپس مسیر افقی با توجه به شیب مورد نیاز تعیین خواهد شد. استفاده از اتصالات با هندسه مناسب در تغییر جهت ها باعث کاهش احتمال تجمع مواد جامد و افت نامطلوب سرعت جریان می شود. همچنین باید از عبور لوله در نقاطی که تعمیرات بعدی به تخریب گسترده نیاز دارد، تا حد امکان جلوگیری کرد. هنگام انتخاب مسیر، قیمت لوله تنها یکی از معیارهای اقتصادی محسوب می شود و هزینه زانویی ها، سه راهی ها، اجرای سوراخ کاری و دسترسی به دریچه بازدید نیز اهمیت دارد. در نقشه نهایی باید مسیر جریان، تراز ابتدا و انتهای انشعاب و نحوه اتصال به لوله قائم مشخص شود.

انتخاب لوله و متریال مناسب برای توالت ایرانی

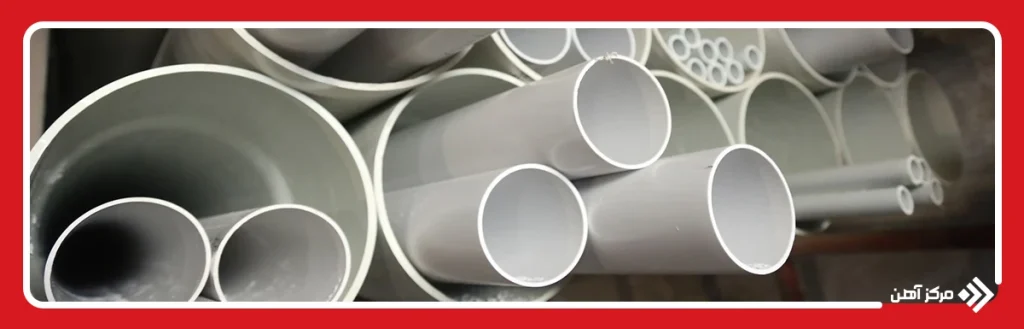

انتخاب متریال برای لوله کشی توالت ایرانی باید بر اساس مقاومت شیمیایی، آب بندی اتصالات، پایداری ابعادی و استاندارد محصول انجام شود. لوله های UPVC فاضلابی و پلی پروپیلن مخصوص شبکه تخلیه از گزینه های متداول در ساختمان هستند که نوع اتصال آنها می تواند چسبی، پوش فیت یا مطابق سیستم تولیدکننده باشد. برای انتخاب لوله مناسب، علاوه بر قطر اسمی باید کلاس کاربرد، مقاومت در برابر ضربه و سازگاری با شرایط نصب بررسی شود. هرچند قیمت لوله گالوانیزه در برآورد بعضی تاسیسات فلزی مطرح می شود، این لوله معمولا انتخاب مناسبی برای شبکه مدرن تخلیه فاضلاب توالت نیست؛ زیرا خوردگی داخلی و تجمع رسوبات می تواند عملکرد آن را در بلندمدت مختل کند. همچنین تمام اتصالات باید از نظر سازگاری ابعادی با سیستم انتخابی کنترل شوند تا در محل تغییر جهت یا اتصال به رایزر، نشتی ایجاد نشود.

اهمیت سیفون در توالت ایرانی

سیفون یا آب بند (Trap) یکی از اجزای اصلی سیستم تخلیه توالت ایرانی است که با نگهداری مقدار مشخصی آب، مانع ورود گازهای شبکه فاضلاب به فضای سرویس می شود. در طراحی لوله کشی ساختمان، موقعیت سیفون باید به گونه ای انتخاب شود که علاوه بر حفظ آب بندی، مسیر خروج فاضلاب نیز دچار انسداد مکرر نشود. عمق آب بندی، هندسه داخلی سیفون و نحوه اتصال به انشعاب افقی بر عملکرد آن تاثیر دارند. اگر سیفون در عمق نامناسب نصب شود، ممکن است با ضخامت کف سازی یا تراز لوله افقی تداخل پیدا کند. همچنین نصب دو سیفون متوالی در مسیر یک وسیله بهداشتی می تواند تخلیه را مختل کند و نباید بدون مجوز ضوابط طراحی انجام شود. در نقشه توالت ایرانی باید محل دقیق سیفون، تراز نصب و ارتباط آن با کاسه مشخص باشد تا عملیات اجرایی با حداقل خطا انجام شود.

سیستم ونت و تهویه مناسب برای توالت ایرانی

سیستم تهویه وظیفه متعادل کردن فشار هوای شبکه فاضلاب و محافظت از آب بندی سیفون را بر عهده دارد. هنگام طراحی لوله کشی فاضلاب ساختمان، باید مشخص شود که انشعاب توالت ایرانی از طریق ونت مستقل، ونت مشترک یا آرایش تهویه مجاز دیگری محافظت می شود. انتخاب روش به فاصله سیفون تا مسیر تهویه، موقعیت لوله قائم، تعداد تجهیزات و شرایط تخلیه بستگی دارد. در ساختمان های چند طبقه، جریان همزمان فاضلاب می تواند تغییرات فشار قابل توجهی ایجاد کند و بر عملکرد تجهیزات طبقات دیگر تاثیر بگذارد. محل اتصال لوله تهویه باید مطابق ضوابط طراحی انتخاب شود تا آب فاضلاب وارد مسیر خشک تهویه نشود و امکان تخلیه آب تجمع یافته در آن وجود داشته باشد. همچنین خروجی نهایی سیستم باید در محل مجاز و با فاصله مناسب از بازشوهای ساختمان قرار بگیرد.

نقشه لوله کشی فاضلاب توالت فرنگی

نقشه لوله کشی توالت فرنگی بر اساس نوع خروجی دستگاه، ابعاد نصب کارخانه سازنده و موقعیت اتصال به شبکه فاضلاب طراحی می شود. برخلاف بسیاری از مدل های ایرانی، توالت فرنگی دارای سیفون داخلی یکپارچه است و معمولا نیازی به نصب سیفون دوم در زیر خروجی ندارد. در این بخش، محل قرارگیری خروجی نسبت به دیوار تمام شده و نوع اتصال کف خروج یا دیوار خروج اهمیت ویژه ای دارد. همچنین در طراحی نقشه فاضلاب توالت باید موقعیت ونت فاضلاب، مسیر تخلیه و امکان دسترسی برای تعمیرات در نظر گرفته شود. در سرویس هایی که هر دو نوع توالت نصب می شوند، بررسی ارتباط انشعابات و ظرفیت شبکه مشترک ضروری است تا تخلیه همزمان تجهیزات موجب اختلال در عملکرد سیستم نشود.

مسیر لوله کشی فاضلاب توالت فرنگی

مسیر لوله کشی فاضلاب توالت فرنگی باید از خروجی دستگاه تا لوله قائم یا جمع کننده اصلی، پیوستگی هیدرولیکی مناسبی داشته باشد. در مدل های کف خروج، اتصال معمولا از طریق فلنج یا قطعه رابط سازگار با طراحی توالت به انشعاب زیر کف انجام می شود. در مدل های دیوار خروج، فاضلاب وارد اتصال پیش بینی شده در دیوار یا سیستم نصب توکار می شود. انتخاب مسیر باید با توجه به محل تیرها، ضخامت کف سازی و فضای مورد نیاز اتصالات صورت گیرد. همچنین در نقشه لوله کشی فاضلاب توالت فرنگی باید از ایجاد تغییر جهت های تند و غیرضروری جلوگیری شود. استفاده از اتصالات مناسب در مسیر افقی و محل اتصال به رایزر، احتمال انباشت مواد جامد را کاهش می دهد. در ساختمان های چند طبقه، عایق کاری صوتی و مهار لوله نیز اهمیت دارد؛ زیرا جریان تخلیه می تواند باعث انتقال صدا به فضاهای مجاور شود. مسیر نهایی باید قابلیت آزمایش آب بندی و دسترسی به نقاط مورد نیاز برای رفع گرفتگی را داشته باشد.

محل قرارگیری خروجی فاضلاب توالت فرنگی

محل خروجی فاضلاب یکی از مهم ترین مشخصات اجرایی در لوله کشی توالت فرنگی است و باید پیش از نصب نهایی کف پوش تعیین شود. در توالت های کف خروج، فاصله مرکز خروجی تا دیوار تمام شده که با اصطلاح Rough-in شناخته می شود، مطابق مدل دستگاه مشخص می شود. برای مثال، فاصله حدود ۳۰۵ میلی متر در برخی مدل ها رایج است، اما این عدد برای تمام توالت های فرنگی استاندارد یکسان محسوب نمی شود. در مدل های دیوار خروج، ارتفاع مرکز اتصال از کف تمام شده و موقعیت فریم نگهدارنده باید مطابق نقشه سازنده تعیین شود. در طراحی نقشه لوله کشی فاضلاب توالت فرنگی و ایرانی باید ضخامت کاشی، ملات و پوشش نهایی نیز لحاظ شود؛ زیرا اندازه گیری از دیوار خام ممکن است باعث خطای نصب شود. همچنین محل خروجی باید به گونه ای انتخاب شود که اتصال نهایی بدون اعمال فشار غیرمجاز یا تغییر شکل به قطعات آب بندی انجام شود.

شیب و قطر لوله فاضلاب توالت فرنگی

قطر و شیب لوله فاضلاب توالت فرنگی باید بر اساس بار تخلیه، طول انشعاب، نوع اتصال و الزامات مقرراتی تعیین شود. در بسیاری از پروژه های ساختمانی، لوله با قطر اسمی ۱۱۰ میلی متر برای انشعاب فاضلاب توالت استفاده می شود؛ با این حال، قطرهای مجاز ممکن است با توجه به طراحی و استاندارد سیستم متفاوت باشند. برای لوله های افقی با قطر حدود ۱۰۰ تا ۱۱۰ میلی متر، شیب تقریبی ۱ تا ۲ درصد در بسیاری از طرح ها مورد استفاده قرار می گیرد، اما این مقدار جایگزین محاسبات و ضوابط اجرایی نیست. شیب بیش از حد نیز لزوما عملکرد بهتری ایجاد نمی کند و باید از نظر شرایط جریان و اختلاف تراز بررسی شود. در نقشه لوله کشی توالت ایرانی و فرنگی لازم است قطر اسمی، جهت جریان، طول مسیر و تراز کف لوله در نقاط اصلی مشخص شود. همچنین نباید قطر انشعاب بدون بررسی ظرفیت هیدرولیکی و محدودیت های مقرراتی کاهش پیدا کند.

اشتباهات رایج در طراحی نقشه لوله کشی فاضلاب سرویس بهداشتی

اشتباهات طراحی در سیستم تخلیه سرویس بهداشتی معمولا ناشی از هماهنگ نبودن نقشه معماری، جزئیات تجهیزات و محاسبات تاسیساتی هستند. این مشکلات ممکن است در زمان اجرا مشخص نشوند و تنها پس از بهره برداری، به صورت گرفتگی مکرر، انتشار بوی نامطبوع یا نشتی در سقف طبقه پایین ظاهر شوند. در لوله کشی فاضلاب دستشویی، خطای تعیین تراز اتصالات و انتخاب نامناسب مسیر می تواند هزینه تعمیرات قابل توجهی ایجاد کند. از طرف دیگر، در نقشه لوله کشی فاضلاب توالت فرنگی و ایرانی باید امکان تعویض تجهیزات و دسترسی به نقاط حساس شبکه نیز پیش بینی شود. مهم ترین اشتباهاتی که باید هنگام طراحی و اجرای لوله کشی سرویس بهداشتی از آنها جلوگیری کرد، عبارت اند از:

• تعیین شیب نامناسب برای انشعابات افقی
• انتخاب قطر لوله بدون محاسبه بار تخلیه
• استفاده بیش از حد از زانویی های تند
• بی توجهی به محل قرارگیری سیفون توالت ایرانی
• نصب سیفون اضافی در مسیر توالت فرنگی دارای سیفون داخلی
• رعایت نکردن فاصله خروجی توالت فرنگی از دیوار تمام شده
• پیش بینی نکردن مسیر تهویه مناسب
• اتصال غیراصولی انشعابات به رایزر فاضلاب
• حذف دریچه های بازدید در نقاط مورد نیاز
• استفاده از اتصالات ناسازگار با جنس لوله
• بی توجهی به انبساط و انقباض لوله های پلیمری
• عدم پیش بینی ساپورت و مهار مناسب لوله ها
• عبور لوله از اعضای سازه ای بدون بررسی و تایید فنی
• ناهماهنگی تراز لوله ها با ضخامت کف سازی
• بی توجهی به عایق کاری صوتی شبکه تخلیه
• انتخاب مسیرهای طولانی و دارای تغییر جهت غیرضروری
• پیش بینی نکردن فضای تعمیر و تعویض اتصالات
• آزمایش نکردن آب بندی شبکه پیش از پوشاندن لوله ها
• بی توجهی به شرایط تخلیه همزمان تجهیزات
• تطبیق ندادن نقشه اجرایی با مدل واقعی توالت و مشخصات سازنده

نقشه لوله کشی فاضلاب توالت ایرانی و فرنگی باید با توجه به تفاوت ساختار خروجی، موقعیت سیفون، محدودیت فضای نصب و شرایط اتصال هر وسیله به شبکه اصلی طراحی شود. در توالت ایرانی، تعیین تراز سیفون و مسیر زیر کف اهمیت بیشتری دارد، در حالی که در توالت فرنگی، موقعیت خروجی نسبت به دیوار تمام شده و سازگاری قطعات اتصال از عوامل تعیین کننده هستند. رعایت شیب و قطر مناسب، انتخاب اتصالات استاندارد، تامین تهویه و پیش بینی دریچه های بازدید، عملکرد پایدار سیستم را تضمین می کند. همچنین هماهنگی میان نقشه های معماری، سازه و تاسیسات باید پیش از اجرای کف سازی انجام شود تا از تغییرات پرهزینه جلوگیری شود. در نهایت، طراحی اصولی لوله کشی فاضلاب توالت نه تنها احتمال گرفتگی و انتشار بو را کاهش می دهد، بلکه امکان نگهداری و تعمیر آسان تر شبکه را در طول عمر ساختمان فراهم می کند.
