راهنمای صفر تا صد لوله کشی فاضلاب
لوله کشی فاضلاب ساختمان یکی از ارکان اساسی در طراحی و ساخت هرگونه سازه ساختمانی است و به مدیریت بهینه آب های زائد و دفع صحیح آن ها کمک می کند. عدم رعایت اصول و استانداردهای لازم در زمان طراحی و اجرا می تواند عواقب جدی همچون آلودگی محیط زیست و خسارات مالی به بار آورد. به همین خاطر، آموزش صفر تا صد لوله کشی فاضلاب به شما کمک می کند تا با دقت و کارآمدی بیشتری این مهم را در پروژه های خود پیاده سازی کنید. برای آشنایی بیشتر با نکات، مراحل و قوانین لوله کشی فاضلاب ما همراه شوید.
مراحل لوله کشی فاضلاب ساختمان
طریقه لوله کشی فاضلاب یک فرایند دقیق است که با برنامه ریزی مناسب و رعایت استانداردهای فنی، کارایی و بهداشت محیط را تضمین می کند. در ادامه با مراحل و نحوه لوله کشی فاضلاب آشنا می شویم:
طراحی لوله کشی فاضلاب ساختمان
اولین مرحله از آموزش لوله کشی فاضلاب با طراحی لوله کشی مرتبط است. در این مرحله مسیر لوله ها به گونه ای انتخاب می شود که فاضلاب هر واحد به طور جداگانه جمع‌آوری شده و به سمت خروجی مرکزی هدایت شود. استفاده از شیب مناسب برای حرکت روان فاضلاب و جلوگیری از تجمع مواد از اهمیت ویژه ای برخوردار است. شیب استاندارد توصیه شده بین ۱ تا ۴ درصد است تا از ایجاد مشکل و توقف مایعات در لوله جلوگیری شود.
انتخاب نوع لوله و اتصالات از نظر سایز، جنس و …
انتخاب صحیح جنس و سایز لوله ها و اتصالات از مراحل حیاتی طراحی سیستم فاضلاب است. برای لوله کشی فاضلاب آپارتمان و لوله کشی فاضلاب خانگی از انواع لوله پی وی سی، پلیکا و سایر جنس های مشابه استفاده می شود. همچنین، لوله های فولادی مانند لوله درزدار، گالوانیزه، بدون درز، برنجی، مسی و چدنی برای کاربردهای خاص در دسترس هستند. کارکرد، طول عمر و قیمت لوله ها متفاوت است. کارشناسان معمولاً سایزهای استاندارد ۱۱۰ برای لوله کشی فاضلاب دستشویی، ۹۰ یا ۷۵ برای حمام و ۶۳ یا ۷۵ را برای آشپزخانه توصیه می کنند تا عملکرد بهینه تضمین شود.
لوله گذاری و اجرای اتصالات
پس از نهایی شدن طراحی و انتخاب مصالح و روش لوله کشی فاضلاب، فرایند لوله گذاری آغاز شده و نصب لوله ها بر اساس نقشه های طراحی و رعایت شیب های مورد نیاز به دقت انجام می شود. اتصالات با استفاده از روش های استاندارد و تجهیزات مناسب اجرا می شوند تا از نشتی و خرابی های احتمالی دور بمانند. اجرای صحیح این مرحله تضمین کننده عملکرد مداوم و ایمن سیستم فاضلاب در طول زمان است.
تست نهایی لوله کشی فاضلاب
پس از تکمیل نصب، سیستم تحت آزمایش های دقیق قرار می گیرد تا تمام اتصالات و مسیرهای لوله از نظر نشتی و عملکرد صحیح بررسی شوند. نتایج این آزمایش ها اطمینان می دهند که سیستم آماده بهره برداری بوده و از عملکرد بهینه در شرایط عملیاتی برخوردار است.

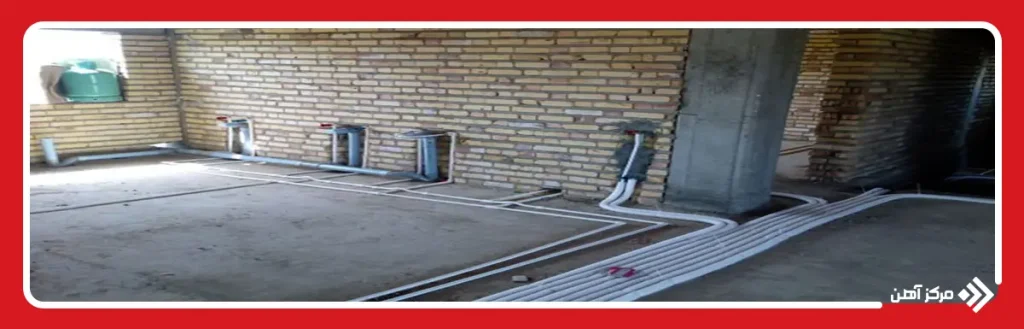

مقررات و ضوابط لوله کشی فاضلاب ساختمان
لوله کشی باید با رعایت استانداردها و ضوابط مشخص اجرا شود تا عملکرد بهینه تضمین شود: در ادامه با مقررات لوله کشی فاضلاب ساختمان آشنا می شویم:
- شیب لوله های افقی: لوله های افقی باید با شیب حدود ۲ درجه نصب شوند.
- دریچه بازدید: نصب دریچه بازدید در انتهای لوله های افقی قبل از اتصال به لوله قائم ضروری است. این دریچه باید به راحتی قابل دسترس باشد.
- زاویه اتصالات: اتصالات مورد استفاده در سیستم فاضلاب باید با زاویه ۴۵ درجه نصب شوند.
- بست های مخصوص: برای جلوگیری از رها شدن لوله ها، از بست های مخصوص و مناسب استفاده می شود.
- مخزن رسوب گیر: به کارگیری مخزن رسوب گیر با کیفیت از گرفتگی سیستم جلوگیری می کند.
- تست سیستم: پس از پایان لوله کشی، سیستم به مدت تقریبی ۵ ساعت در چند نوبت با آب تحت تست قرار می گیرد تا هرگونه نشتی شناسایی و رفع شود.
- تفکیک فاضلاب سرویس بهداشتی: سیستم فاضلاب سرویس بهداشتی باید از فاضلاب آشپزخانه مجزا بوده و هر ۱۰ طبقه حداقل یک هواکش کمکی داشته باشد.
- کفشوی تراس یا بالکن: تراس یا بالکن باید دارای کفشوی جداگانه باشد تا به صورت مستقیم به فاضلاب شهری متصل نشود.
- حفاظت لوله های پلیمری: لوله های پلیمری نباید در معرض تابش مستقیم نور خورشید قرار گیرند تا از آسیب ناشی از اشعه ماورای بنفش دور بمانند.
- تست زمستانی: برای تست لوله ها در زمستان از آب نمک استفاده می کنیم. پس از تست آب سیستم تخلیه می شود تا در لوله یخ نزند.
- پایداری سیستم: سیستم فاضلاب باید به گونه ای طراحی شود که چندین سال بدون گرفتگی کار کند.
- کنترل بو: بوی فاضلاب در داخل ساختمان نشان دهنده اجرای نادرست لوله کشی یا هواکش لوله های ونت است.
- سیفون و هواکش وسایل بهداشتی: تمامی وسایل بهداشتی باید مجهز به سیفون و هواکش مناسب باشند تا از انتشار بو جلوگیری شود.
- انتخاب کیفیت: در انتخاب لوله کیفیت بر قیمت ارجحیت دارد. لوله باید بتواند حداقل ۶ اتمسفر فشار را تحمل کند. برای استعلام قیمت انواع لوله فاضلاب فلزی که تحت تأثیر قیمت آهن آلات قرار دارند، می توانید به وبسایت مرکز آهن مراجعه کنید.
- اتصال هواکش: انتهای لوله هواکش باید تا بالاترین نقطه ساختمان ادامه یابد و آب باران از فاضلاب جدا نگه داشته شود.

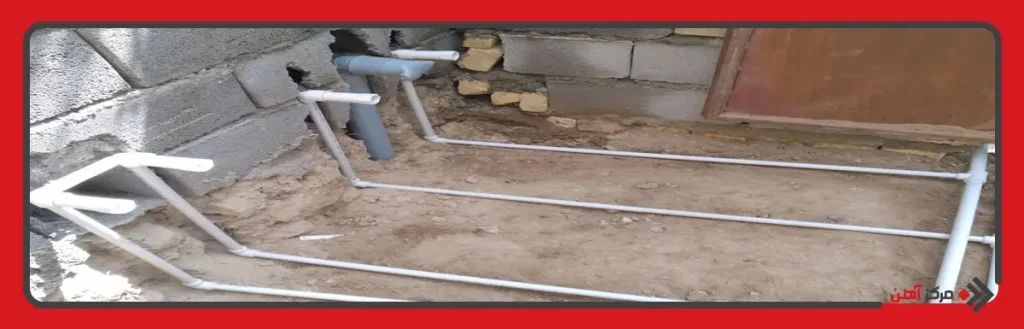

روش های لوله کشی فاضلاب
روش های لوله کشی فاضلاب در ساختمان به سه دسته سنتی، زیر سقفی و تونلی تقسیم می شوند که هر کدام با ویژگی ها و مزایای خاص خود، نیازهای مختلف را پاسخ می دهند:
- روش سنتی: در این روش لوله ها در کف ساختمان نصب شده و با مصالح پوشانده می شوند. به این روش روباز یا کف‌خواب نیز گفته می شود.
- روش زیر سقفی: در این روش لوله ها به جای کف، زیر سقف ساختمان قرار می گیرند. این امر موجب سهولت تعمیر آن ها شده و طول عمرشان را افزایش می دهد.
- روش تونلی: در این روش لوله های فاضلاب از طریق تونل های حفاری شده نصب میشوند تا کارآمدی و ایمنی سیستم بالاتر برود.
طراحی لوله کشی فاضلاب ساختمان
در طراحی لوله کشی فاضلاب، انتخاب مسیر مناسب و شیب استاندارد لوله ها جهت انتقال بهینه فاضلاب از اهمیت ویژه ای برخوردار است. طراحی صحیح شامل تعیین سایز مناسب لوله، استفاده از مواد باکیفیت و اجرای دقیق اتصالات می شود. لوله های باکیفیت تر قیمت بالاتری دارند. به عنوان مثال، قیمت لوله گالوانیزه بالاتر از لوله های معمولی است. همچنین، نصب دریچه بازدید و انجام تست های نهایی از عملکرد صحیح سیستم اطمینان حاصل کرده و به بهبود ایمنی و بهداشت ساختمان کمک می کند.
اکنون که با مراحل لوله کشی فاضلاب آشنا شدید در صورتی که در این زمینه سوالی دارید می توانید در قسمت کامنت ها از کارشناسان ما مشاوره دریافت کنید. همچنین برای خرید انواع لوله فاضلاب می توانید از کارشناسان ما مشاوره رایگان دریافت کنید تا به تعداد لازم و لوله متناسب با پروژه و نیاز خود را دریافت نمایید.
سؤالات متداول
لوله های پی‌وی‌سی، پلیکا و سایر جنس های برای موارد عمومی و همچنین لوله های فولادی مانند لوله درزدار، گالوانیزه، بدون درز، برنجی، مسی و چدنی برای کاربردهای خاص در دسترس هستند.
