پی منفرد چیست؟ فونداسیون منفرد و کاربرد آن

پی منفرد یکی از رایج ترین انواع فونداسیون در ساختمان های با اسکلت بتنی و فلزی است که برای انتقال بار یک ستون به زمین استفاده می شود. در این سیستم، هر ستون معمولا روی یک پی جداگانه قرار می گیرد و بارهای وارد شده را به لایه های مقاوم خاک منتقل می کند. انتخاب نوع پی به عواملی مانند وزن سازه، ظرفیت باربری خاک، تعداد طبقات و شرایط زمین بستگی دارد. در پروژه های ساختمانی، تصمیم گیری درباره نوع فونداسیون تاثیر مستقیمی بر هزینه و کیفیت اجرا دارد و عواملی مانند قیمت آهن، هزینه مصالح و شرایط اجرایی می توانند در برآورد اقتصادی پروژه نقش داشته باشند.

برای درک بهتر اینکه پی منفرد چیست ابتدا باید بدانیم فونداسیون چیست. فونداسیون به بخشی از ساختمان گفته می شود که وظیفه انتقال بارهای سازه به زمین را بر عهده دارد و نقش مهمی در پایداری و ایمنی ساختمان ایفا می کند. فونداسیون منفرد یکی از ساده ترین انواع این سیستم های انتقال بار است که معمولا در زیر ستون های منفرد اجرا می شود. فونداسیون منفرد معمولا برای ساختمان هایی مناسب است که بار ستون ها مستقل از یکدیگر منتقل می شود و فاصله ستون ها به گونه ای است که اجرای پی جداگانه برای هر ستون امکان پذیر باشد. شناخت اصول طراحی پی منفرد، اجزای تشکیل دهنده، انواع مختلف و روش اجرای آن به مهندسان و سازندگان کمک می کند تا انتخاب مناسبی برای شرایط پروژه داشته باشند. در این مقاله مرکزآهن، ویژگی های پی منفرد، انواع آن، کاربردها، مراحل اجرا و مزایا و معایب این سیستم را بررسی می کنیم.

پی منفرد چیست؟

پی منفرد یکی از ساده ترین و پرکاربردترین انواع فونداسیون در ساختمان است که برای انتقال بار یک ستون به خاک اجرا می شود. پی منفرد به انگلیسی با عنوان Isolated Footing شناخته می شود و در منابع مهندسی عمران برای فونداسیونی به کار می رود که به صورت مستقل زیر هر ستون اجرا می شود. در این سیستم، هر ستون دارای یک پایه مستقل است که نیروهای وارد شده از سازه را دریافت کرده و به زمین منتقل می کند. طراحی این نوع پی معمولا بر اساس میزان بار ستون، ظرفیت باربری خاک، ابعاد ستون و شرایط اجرایی پروژه انجام می شود. برخلاف پی هایی که چند ستون را به صورت مشترک پشتیبانی می کنند، در پی منفرد هر بخش از سازه معمولا دارای یک پی جداگانه است. البته در شرایطی که فاصله ستون ها کم باشد یا محدودیت های اجرایی وجود داشته باشد، استفاده از گزینه هایی مانند پی مرکب می تواند انتخاب مناسب تری باشد.

فونداسیون منفرد معمولا از بخش هایی مانند بتن مگر، بتن اصلی، آرماتورها و صفحه ستون یا محل اتصال ستون تشکیل می شود. یکی از مهم ترین مراحل اجرای این سیستم، آماده سازی شبکه میلگرد داخل پی است که برای افزایش مقاومت کششی بتن انجام می شود. در پاسخ به سوال آرماتوربندی چیست؟ باید گفت به فرآیند چیدمان، برش، خم کاری و اتصال میلگردها طبق نقشه سازه گفته می شود که نقش مهمی در عملکرد نهایی پی دارد. اجرای صحیح این مرحله باعث می شود نیروها بهتر در پی توزیع شوند و احتمال ایجاد ترک یا آسیب سازه ای کاهش پیدا کند. شناخت جزئیات پی منفرد و نحوه عملکرد اجزای آن به مهندسان کمک می کند تا طراحی و اجرای دقیق تری داشته باشند.

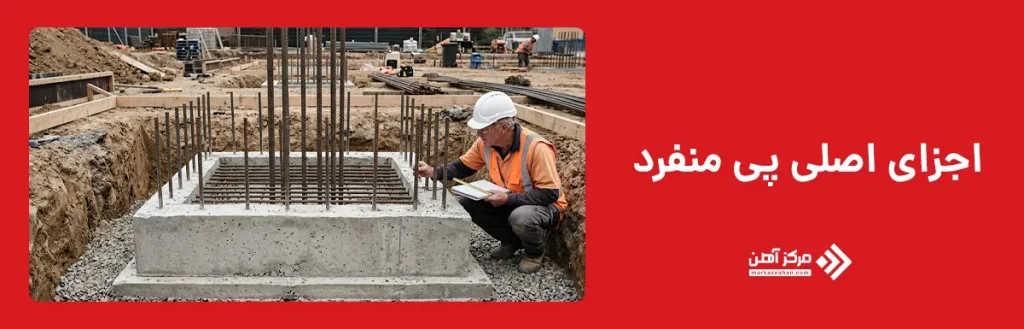

اجزای اصلی پی منفرد

پی منفرد از چند بخش اصلی تشکیل شده است که هر کدام نقش مشخصی در انتقال بار و افزایش پایداری سازه دارند. شناخت این اجزا برای طراحی پی منفرد و اجرای صحیح آن اهمیت زیادی دارد، زیرا عملکرد نهایی فونداسیون به هماهنگی میان تمام بخش های تشکیل دهنده آن وابسته است. مهم ترین بخش این سیستم، بتن پی است که وظیفه تحمل فشار و انتقال نیرو به خاک را بر عهده دارد. در قسمت زیرین پی معمولا بتن مگر اجرا می شود تا سطحی صاف، تمیز و مناسب برای اجرای آرماتورها و بتن اصلی فراهم شود.

یکی دیگر از اجزای مهم پی منفرد، شبکه میلگردهای داخلی است که برای افزایش مقاومت کششی بتن مورد استفاده قرار می گیرد. بتن در برابر فشار عملکرد مناسبی دارد، اما در برابر نیروهای کششی به تنهایی مقاومت کافی ندارد؛ به همین دلیل میلگردها نقش تقویت کننده را ایفا می کنند. در بخش بالایی برخی پی ها نیز صفحه ستون یا اجزای اتصال دهنده قرار می گیرند تا انتقال نیرو بین ستون و فونداسیون به شکل صحیح انجام شود.

ابعاد پی منفرد نیز یکی از بخش های مهم طراحی آن محسوب می شود. تعیین ابعاد پی منفرد به عواملی مانند بار ستون، ظرفیت خاک، نوع سازه و شرایط بهره برداری بستگی دارد. همچنین حداقل ابعاد پی منفرد باید بر اساس ضوابط طراحی و نیازهای سازه ای تعیین شود تا پی بتواند عملکرد ایمن داشته باشد. در کنار این موارد، جزئیات پی منفرد شامل نحوه قرارگیری میلگردها، ضخامت بتن، محل اتصال ستون و روش اجرای آن است که باید مطابق نقشه های مهندسی انجام شود. برای درک بهتر نحوه قرارگیری بخش های مختلف مانند بتن، میلگردها، ستون و لایه های زیرین، مشاهده عکس پی منفرد می تواند به شناخت بهتر ساختار این فونداسیون کمک کند.

انواع پی منفرد در ساختمان

انواع پی منفرد بر اساس شکل هندسی، شرایط بارگذاری ستون و وضعیت اجرایی پروژه دسته بندی می شوند. انتخاب نوع مناسب این فونداسیون به عواملی مانند میزان بار وارد شده، محدودیت فضای اجرا، شکل ستون و ظرفیت باربری خاک بستگی دارد. در ساختمان هایی که ستون ها به صورت جدا از هم قرار گرفته اند و بار هر ستون باید به صورت مستقل به زمین منتقل شود، استفاده از پی منفرد می تواند گزینه مناسبی باشد. طراحی این نوع پی باید به گونه ای انجام شود که علاوه بر تحمل بارهای قائم، در برابر نیروهای جانبی و شرایط محیطی نیز عملکرد مناسبی داشته باشد. پی منفرد ساده یکی از ابتدایی ترین انواع این فونداسیون است که برای انتقال بار ستون های مجزا به خاک طراحی می شود.

از مهم ترین انواع پی منفرد می توان به مدل های مربعی، مستطیلی، شیب دار و پله ای اشاره کرد. هر کدام از این مدل ها با هدف خاصی طراحی می شوند و انتخاب آنها به شرایط پروژه بستگی دارد. برای مثال زمانی که بار ستون در همه جهات تقریبا یکسان باشد، پی مربعی معمولا انتخاب مناسبی است، اما در شرایطی که محدودیت ابعاد زمین یا تفاوت بارگذاری وجود داشته باشد، مدل مستطیلی کاربرد بیشتری پیدا می کند.

شناخت انواع پی منفرد به مهندسان کمک می کند تا بهترین گزینه را برای شرایط موجود انتخاب کنند. همچنین محاسبه ابعاد پی منفرد قبل از اجرا اهمیت زیادی دارد، زیرا اندازه پی باید به گونه ای تعیین شود که فشار وارد شده به خاک از ظرفیت مجاز آن بیشتر نشود. در ادامه، هر یک از مدل های رایج پی منفرد را بررسی می کنیم و ویژگی های هر نوع را توضیح می دهیم.

پی منفرد مربعی

پی منفرد مربعی یکی از رایج ترین انواع فونداسیون منفرد است که زمانی استفاده می شود که بار وارد شده از ستون تقریبا در تمام جهات متعادل باشد. در این نوع پی، طول و عرض فونداسیون معمولا برابر در نظر گرفته می شود و ستون در مرکز آن قرار می گیرد تا توزیع فشار زیر پی به شکل یکنواخت انجام شود. سادگی طراحی و اجرای آسان، باعث شده است این مدل در بسیاری از ساختمان های مسکونی و سازه های با بارگذاری معمولی کاربرد داشته باشد.

یکی از مهم ترین مزایای پی منفرد مربعی، هماهنگی مناسب آن با ستون های مربعی یا نزدیک به مربع است. در این حالت، انتقال نیرو از ستون به پی بهتر انجام می شود و محاسبات سازه ای نیز ساده تر خواهد بود. برای تعیین ابعاد پی منفرد مربعی باید عواملی مانند وزن سازه، ظرفیت خاک، تعداد طبقات و نوع ستون بررسی شود. افزایش بیش از حد ابعاد پی بدون نیاز واقعی، باعث افزایش مصرف بتن و هزینه های اجرایی می شود.

در اجرای این نوع پی، رعایت فاصله مناسب میلگردها، ضخامت بتن و محل دقیق قرارگیری ستون اهمیت زیادی دارد. همچنین در زمین هایی با خاک ضعیف ممکن است نیاز باشد ابعاد پی افزایش پیدا کند یا از سیستم های فونداسیون دیگر استفاده شود. پی منفرد مربعی زمانی بهترین عملکرد را دارد که شرایط بارگذاری و مشخصات زمین با فرضیات طراحی هماهنگ باشد. به همین دلیل پیش از اجرا باید محاسبات دقیق انجام شود تا ایمنی و دوام سازه تضمین شود.

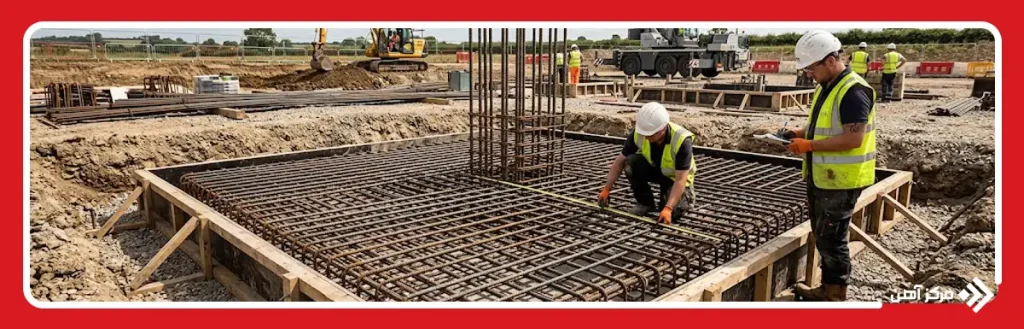

پی منفرد مستطیلی

پی منفرد مستطیلی یکی دیگر از انواع پی منفرد است که زمانی مورد استفاده قرار می گیرد که شرایط پروژه اجازه استفاده از پی مربعی را ندهد یا میزان بار وارد شده در دو جهت یکسان نباشد. در این نوع فونداسیون، طول و عرض پی با یکدیگر تفاوت دارند و ابعاد آن بر اساس محاسبات سازه ای تعیین می شود. معمولا زمانی که ستون به دلیل محدودیت معماری یا شرایط زمین نمی تواند در مرکز یک پی مربعی قرار بگیرد، استفاده از پی مستطیلی گزینه مناسب تری خواهد بود.

یکی از کاربردهای رایج این نوع پی، ساختمان هایی است که ستون ها در نزدیکی مرز زمین قرار دارند یا بار وارد شده از ستون در یک جهت بیشتر است. در چنین شرایطی، افزایش طول یا عرض پی باعث می شود فشار وارد شده به خاک بهتر توزیع شود و عملکرد فونداسیون بهبود پیدا کند. محاسبه ابعاد پی منفرد مستطیلی باید با توجه به ظرفیت باربری خاک، مقدار بار ستون، عمق قرارگیری پی و شرایط لرزه ای منطقه انجام شود.

در طراحی این مدل، نحوه قرارگیری میلگردها و کنترل ضخامت پی اهمیت زیادی دارد، زیرا نامتناسب بودن ابعاد یا آرماتورگذاری نادرست می تواند باعث کاهش مقاومت سازه شود. پی منفرد مستطیلی معمولا در ساختمان های فلزی و بتنی کاربرد دارد و در صورت طراحی صحیح می تواند عملکرد قابل اعتمادی داشته باشد. انتخاب این نوع پی باید پس از بررسی دقیق شرایط پروژه انجام شود تا علاوه بر تامین ایمنی، از مصرف بیش از حد مصالح نیز جلوگیری شود.

پی منفرد شیب دار

پی منفرد شیب دار نوعی فونداسیون است که در آن ضخامت پی در تمام قسمت ها یکسان نیست و سطح بالایی یا جانبی آن با شیب مشخص طراحی می شود. هدف از این طراحی، کاهش حجم بتن مصرفی و ایجاد تناسب بهتر بین نیاز سازه ای و مقدار مصالح مورد استفاده است. این نوع پی بیشتر در شرایطی کاربرد دارد که امکان تغییر تدریجی ضخامت بتن وجود داشته باشد و نیروها به شکل مناسبی در سطح پی توزیع شوند.

یکی از ویژگی های مهم پی منفرد شیب دار، کاهش وزن و هزینه اجرایی نسبت به برخی مدل های با ضخامت ثابت است. در این سیستم، بخش های ضخیم تر معمولا در محل هایی قرار می گیرند که بیشترین تمرکز نیرو وجود دارد. طراحی این نوع پی نیازمند دقت بالایی است، زیرا زاویه شیب، ضخامت قسمت های مختلف و نحوه آرماتورگذاری باید مطابق محاسبات مهندسی تعیین شود.

پی منفرد شیب دار معمولا در پروژه هایی استفاده می شود که شرایط اجرایی مناسب برای قالب بندی دقیق وجود داشته باشد. اجرای آن نسبت به پی های ساده ممکن است پیچیدگی بیشتری داشته باشد و نیازمند نیروی اجرایی ماهر باشد. با وجود این محدودیت، در صورت طراحی و اجرای صحیح، این مدل می تواند باعث کاهش مصرف مصالح و بهینه شدن عملکرد فونداسیون شود. انتخاب پی منفرد شیب دار باید بر اساس شرایط خاک، نوع سازه و الزامات طراحی انجام شود تا نتیجه مطلوب حاصل شود.

پی منفرد پله ای (پلکانی)

پی منفرد پله ای یا پلکانی نوعی از فونداسیون منفرد است که در آن تغییر ضخامت پی به صورت مرحله ای انجام می شود. این مدل معمولا زمانی استفاده می شود که نیاز باشد ارتفاع پی در بخش های مختلف تغییر کند یا شرایط زمین و شیب محل اجرا اجازه استفاده از پی با ضخامت یکنواخت را ندهد. در این نوع طراحی، بتن در چند سطح یا پله اجرا می شود تا علاوه بر تامین مقاومت مورد نیاز، میزان مصرف مصالح نیز کنترل شود.

یکی از کاربردهای مهم پی منفرد پله ای در زمین هایی با اختلاف ارتفاع یا پروژه هایی است که نیاز به هماهنگی بیشتر بین سطح زمین و تراز سازه وجود دارد. این نوع پی می تواند باعث کاهش عملیات خاکبرداری و بهینه شدن حجم بتن مصرفی شود. البته طراحی آن باید با دقت انجام شود، زیرا محل ایجاد پله ها، ارتفاع هر مرحله و نحوه اتصال بخش های مختلف باید مطابق محاسبات سازه ای تعیین شود.

در اجرای پی منفرد پله ای، قالب بندی و آرماتورگذاری اهمیت زیادی دارد. میلگردها باید به گونه ای قرار بگیرند که انتقال نیرو بین بخش های مختلف پی به درستی انجام شود و نقاط ضعف در محل تغییر ضخامت ایجاد نشود. این مدل نسبت به پی های ساده نیاز به دقت اجرایی بیشتری دارد، اما در شرایط مناسب می تواند راهکاری اقتصادی و کاربردی باشد. انتخاب پی منفرد پله ای معمولا پس از بررسی شرایط خاک، شیب زمین، بار ستون و الزامات طراحی انجام می شود تا عملکرد سازه ای مطلوبی ایجاد شود.

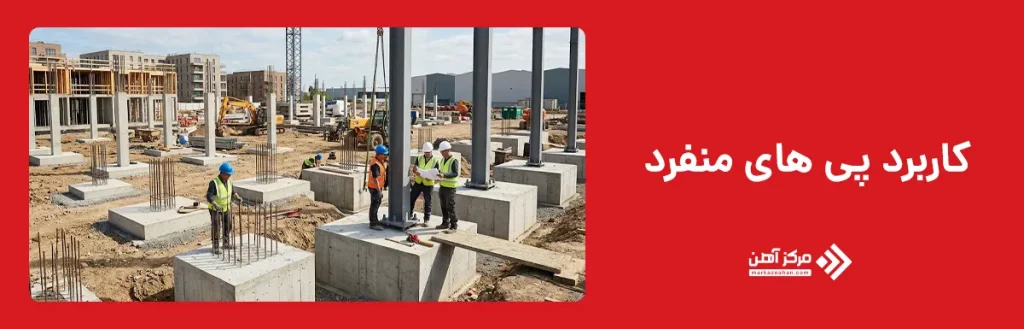

کاربرد پی های منفرد

پی های منفرد بیشتر در ساختمان هایی استفاده می شوند که بار ستون ها به صورت جداگانه به زمین منتقل می شود و فاصله ستون ها به اندازه ای است که اجرای فونداسیون مستقل برای هر ستون امکان پذیر باشد. این سیستم معمولا در ساختمان های کم طبقه، سازه های فلزی، ساختمان های بتنی معمولی، سوله ها و برخی پروژه های صنعتی کاربرد دارد. سادگی طراحی و اجرای پی منفرد باعث شده است این نوع فونداسیون در بسیاری از پروژه های ساختمانی به عنوان یک گزینه اقتصادی مورد توجه قرار گیرد.

یکی از مهم ترین کاربردهای پی منفرد، استفاده در سازه هایی است که بار ستون ها تقریبا مشخص و قابل محاسبه است. در این شرایط، برای هر ستون یک پی جداگانه طراحی می شود تا نیروهای وارد شده بدون ایجاد فشار بیش از حد به خاک منتقل شوند. همچنین در ساختمان هایی که ظرفیت باربری خاک مناسب است، استفاده از فونداسیون منفرد می تواند نسبت به برخی سیستم های گسترده، هزینه و زمان اجرای کمتری داشته باشد.

این نوع پی در پروژه های مختلفی مانند ساختمان های مسکونی، اداری، سازه های فلزی سبک، ستون های محوطه و پایه تجهیزات نیز کاربرد دارد. البته انتخاب آن همیشه امکان پذیر نیست؛ برای مثال در زمین های بسیار ضعیف، ساختمان های با بار زیاد یا شرایطی که فاصله ستون ها کم است، ممکن است روش های دیگری مانند پی مرکب یا فونداسیون گسترده عملکرد بهتری داشته باشند. به همین دلیل پیش از انتخاب پی منفرد باید مطالعات خاک، محاسبات سازه ای و شرایط اجرایی پروژه به صورت دقیق بررسی شوند.

مراحل اجرای پی منفرد

اجرای پی منفرد شامل چند مرحله اصلی است که هر کدام تاثیر مستقیمی بر کیفیت و عملکرد نهایی فونداسیون دارند. اولین مرحله، بررسی نقشه های سازه و تعیین محل دقیق اجرای پی ها است. در این مرحله، موقعیت ستون ها، ابعاد پی و عمق مناسب گودبرداری بر اساس طراحی سازه مشخص می شود. پس از مشخص شدن محل پی، عملیات خاکبرداری انجام می شود تا به تراز مناسب برای اجرای فونداسیون برسیم. کیفیت خاک بستر در این مرحله اهمیت زیادی دارد، زیرا انتقال صحیح بار سازه به زمین به مقاومت و شرایط لایه زیرین وابسته است.

پس از آماده سازی بستر، معمولا یک لایه بتن مگر اجرا می شود تا سطح کار صاف و تمیز شود و از تماس مستقیم بتن اصلی با خاک جلوگیری شود. سپس آرماتورهای پی مطابق نقشه سازه نصب می شوند و محل قرارگیری میلگردها، فاصله آنها و نحوه اتصالشان کنترل می شود. پس از تکمیل آرماتوربندی، قالب بندی در صورت نیاز انجام شده و بتن ریزی پی آغاز می شود.

در مرحله بتن ریزی باید کیفیت بتن، تراکم مناسب و جلوگیری از ایجاد حفره های داخلی کنترل شود. پس از پایان بتن ریزی، فرآیند عمل آوری بتن انجام می شود تا مقاومت مورد نیاز به دست آید. در نهایت، محل اتصال ستون یا صفحه ستون آماده شده و ادامه عملیات اجرای سازه انجام می شود. رعایت دقیق مراحل اجرای پی منفرد باعث می شود فونداسیون بتواند بارهای وارد شده را به شکل ایمن به خاک منتقل کند و دوام ساختمان افزایش یابد.

مزایا و معایب پی منفرد

پی منفرد به دلیل ساختار ساده و روش اجرای نسبتا آسان، یکی از گزینه های پرکاربرد در پروژه های ساختمانی محسوب می شود. یکی از مهم ترین مزایای این سیستم، کاهش مصرف مصالح در مقایسه با برخی فونداسیون های گسترده است. زیرا در این روش، برای هر ستون تنها به اندازه نیاز سازه بتن و آرماتور استفاده می شود. این موضوع می تواند باعث کاهش هزینه های اجرایی و مدیریت بهتر منابع شود.

سرعت اجرای مناسب، امکان کنترل ساده تر مراحل ساخت و قابلیت استفاده در بسیاری از ساختمان های کم طبقه از دیگر مزایای پی منفرد هستند. همچنین طراحی این نوع فونداسیون نسبت به برخی سیستم های پیچیده تر ساده تر است و در صورت مناسب بودن شرایط خاک، عملکرد قابل قبولی ارائه می دهد. امکان بررسی و اصلاح مستقل هر پی نیز یکی از ویژگی های مثبت این روش محسوب می شود.

با وجود این مزایا، پی منفرد محدودیت هایی نیز دارد. این سیستم برای ساختمان های بسیار سنگین، زمین های با ظرفیت باربری پایین یا شرایطی که ستون ها به یکدیگر نزدیک هستند، همیشه گزینه مناسبی نیست. در چنین شرایطی ممکن است نیاز به استفاده از روش های دیگر مانند پی مرکب یا فونداسیون گسترده وجود داشته باشد. همچنین طراحی نادرست ابعاد پی، اجرای ضعیف آرماتوربندی یا بی توجهی به شرایط خاک می تواند باعث کاهش عملکرد فونداسیون شود. بنابراین انتخاب پی منفرد باید بر اساس بررسی های مهندسی و شرایط واقعی پروژه انجام شود.

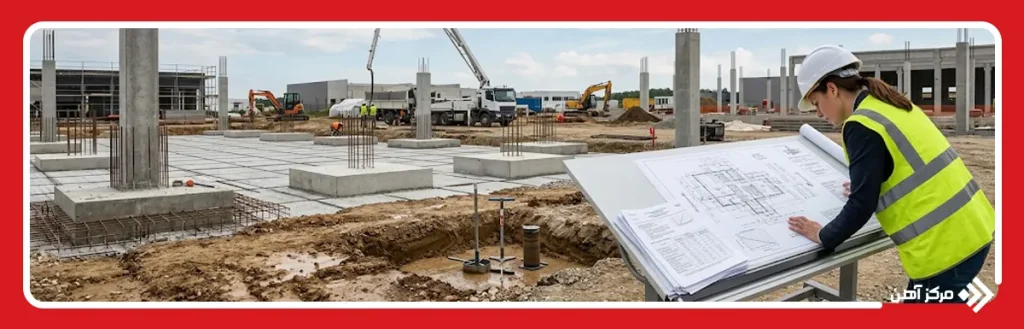

چه زمانی از پی منفرد استفاده می شود؟

استفاده از پی منفرد زمانی مناسب است که شرایط سازه و خاک اجازه انتقال مستقل بار هر ستون به زمین را فراهم کند. این نوع فونداسیون معمولا در ساختمان هایی استفاده می شود که تعداد طبقات کم یا متوسط دارند و بار وارد شده از ستون ها در محدوده قابل کنترل قرار دارد. همچنین زمانی که فاصله ستون ها از یکدیگر مناسب باشد و اجرای یک پی جداگانه برای هر ستون از نظر اقتصادی و فنی امکان پذیر باشد، فونداسیون منفرد می تواند انتخاب مناسبی باشد.

یکی از مهم ترین عوامل در انتخاب پی منفرد، ظرفیت باربری خاک است. اگر خاک زیر سازه مقاومت کافی داشته باشد، می توان با طراحی مناسب ابعاد پی منفرد، نیروهای وارد شده را به شکل ایمن به زمین منتقل کرد. در مقابل، در زمین هایی با خاک ضعیف یا نشست پذیری بالا، ممکن است استفاده از این سیستم باعث افزایش ریسک نشست نامتقارن شود و نیاز به روش های دیگر فونداسیون وجود داشته باشد.

پی منفرد معمولا در ساختمان های مسکونی کم طبقه، سازه های فلزی، سوله ها، ستون های مجزا و برخی سازه های صنعتی کاربرد دارد. همچنین در پروژه هایی که ستون ها فاصله مناسبی از مرز زمین دارند، اجرای این نوع پی ساده تر خواهد بود. عواملی مانند بار ستون، شرایط لرزه ای منطقه، نوع خاک و محدودیت های معماری در تصمیم گیری نهایی تاثیر دارند.

در برخی شرایط که فاصله ستون ها کم باشد یا پی های مجاور به یکدیگر نزدیک شوند، ممکن است استفاده از پی منفرد منطقی نباشد و گزینه هایی مانند پی مرکب یا سایر سیستم های فونداسیون بررسی شوند. بنابراین انتخاب این نوع پی باید پس از انجام مطالعات خاک و محاسبات دقیق سازه ای انجام شود تا ایمنی و دوام ساختمان تضمین شود.

پی منفرد یکی از رایج ترین روش های اجرای فونداسیون در ساختمان هایی است که بار ستون ها به صورت مستقل به زمین منتقل می شود. این سیستم به دلیل طراحی ساده، اجرای سریع و مصرف کنترل شده مصالح، در بسیاری از پروژه های ساختمانی مورد استفاده قرار می گیرد. انواع پی منفرد شامل مدل های مربعی، مستطیلی، شیب دار و پله ای هستند که هر کدام بر اساس شرایط بارگذاری و وضعیت زمین انتخاب می شوند.

طراحی صحیح، محاسبه ابعاد پی منفرد، اجرای اصولی آرماتوربندی و توجه به شرایط خاک از مهم ترین عوامل موفقیت این نوع فونداسیون هستند. اگرچه پی منفرد برای بسیاری از ساختمان های کم طبقه و متوسط گزینه مناسبی است، اما در پروژه های سنگین یا زمین های ضعیف باید روش های دیگر نیز بررسی شوند. انتخاب درست نوع پی باعث افزایش ایمنی سازه، کاهش هزینه های اضافی و بهبود عملکرد ساختمان در طول زمان خواهد شد.
