قالب لغزنده یکی از فناوری های نوین و کارآمد در صنعت ساخت و ساز است که امکان اجرای سریع و مداوم سازه های بتنی را بدون نیاز به توقف های طولانی فراهم می کند. از آنجا که انتخاب تجهیزات مناسب نقش حیاتی در موفقیت پروژه دارد، بسیاری از پیمانکاران پیش از شروع کار، عواملی مانند مقاومت مصالح، طراحی قالب و حتی قیمت تیرآهن را در برآورد هزینه لحاظ می کنند. این توجه به جزئیات، باعث کاهش خطا و افزایش بازدهی کلی پروژه می شود.
اجرای پروژه با استفاده از قالب لغزنده نیازمند برنامه ریزی دقیق و هماهنگی بین تیم های بتن ریزی، مکانیک و کنترل کیفیت است. این سیستم امکان بتن ریزی بدون درزهای افقی را فراهم می کند که در سازه های بلند و حساس یک مزیت بزرگ محسوب می شود. برای دستیابی به بهترین عملکرد، انتخاب مواد باکیفیت و بررسی شرایط آب و هوایی در زمان اجرا ضروری است. همچنین، هزینه تجهیزات و نگهداری آن ها بخش مهمی از بودجه پروژه را تشکیل می دهد، به همین دلیل پیمانکاران علاوه بر هزینه جک ها و سازه نگهدارنده، به عواملی مانند قیمت میلگرد برای آرماتوربندی نیز توجه ویژه ای دارند. در این مقاله با قالب لغزنده، کاربردها، نحوه نصب، مزایا و معایب آن آشنا می شوید و نکاتی کلیدی برای انتخاب قالب لغزنده یاد می گیرید.
قالب لغزنده یا Slip Form، سیستمی است که برای اجرای مداوم بتن ریزی در سازه هایی با شکل و مقطع ثابت به کار می رود. این روش با حرکت پیوسته قالب به سمت بالا یا در راستای افقی، امکان بتن ریزی بدون توقف را فراهم می کند و در نتیجه، یکپارچگی و استحکام سازه افزایش می یابد. یکی از مزیت های اصلی این روش، کاهش درزهای اجرایی و ایجاد سطحی صاف و بدون ناهمواری است. انتخاب صحیح سیستم قالب، به عواملی مانند ارتفاع سازه، شرایط آب وهوایی، و میزان نیروی کار متخصص بستگی دارد. در پروژه هایی که کیفیت سطح و سرعت اجرا اهمیت زیادی دارد، استفاده از قالب های مدرن با طراحی دقیق و مواد مقاوم توصیه می شود. همچنین در براورد هزینه ها عواملی مانند قیمت قالب بتن سقف نیز باید لحاظ گردد.
کاربرد قالب لغزنده بتن به پروژه هایی محدود نمی شود که فقط ارتفاع زیاد دارند؛ بلکه در سازه های افقی مانند تونل ها و پل ها نیز این روش به خوبی جواب داده است. انتخاب نوع قالب و تجهیزات وابسته، به نوع سازه و بودجه پروژه بستگی دارد و از این رو، پیمانکاران باید پارامترهایی مانند قیمت آهن، قابلیت استفاده مجدد قالب و نیاز به تعمیرات را به طور دقیق بررسی کنند تا بهترین تصمیم را بگیرند.

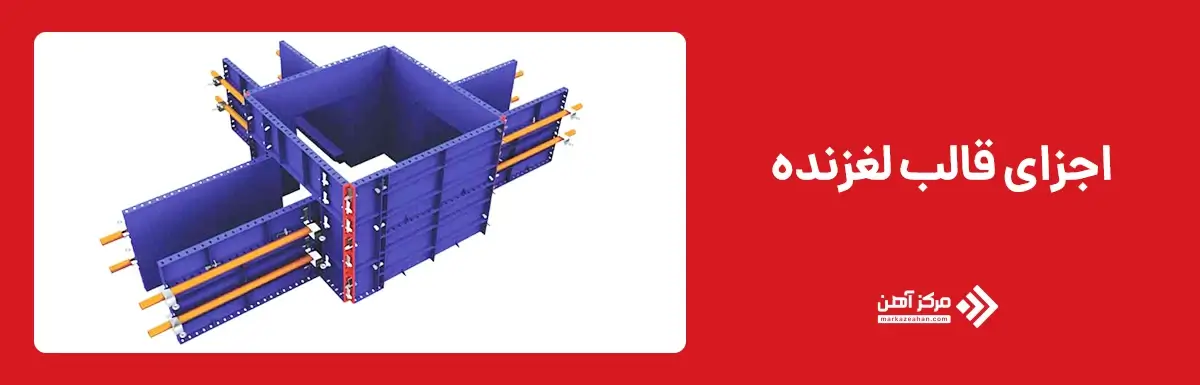

قالب لغزنده یک سیستم پیشرفته است که از چندین بخش اصلی تشکیل شده و هر یک وظیفه مشخصی در فرآیند بتن ریزی پیوسته بر عهده دارد. این اجزا باید به طور هماهنگ عمل کنند تا قالب بتواند به صورت مداوم حرکت کند و بتن تازه در جای خود قرار گیرد. اجزای مهم این سیستم عبارتند از:

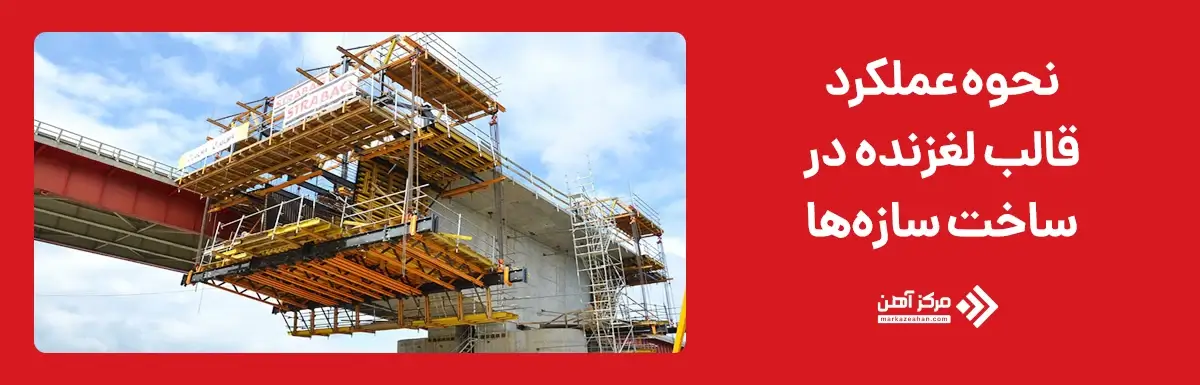

قالب لغزنده با ایجاد امکان بتن ریزی مداوم، فرآیند ساخت سازه های بتنی را سریع تر، یکپارچه تر و با کیفیت بالاتر انجام می دهد. عملکرد این سیستم به گونه ای است که قالب، همراه با جک ها و تجهیزات نگهدارنده، به طور تدریجی و یکنواخت در امتداد سازه حرکت می کند، در حالی که بتن تازه در قسمت بالای قالب ریخته می شود. این حرکت آهسته و پیوسته، باعث می شود بتن در پایین قالب به حدی از گیرش برسد که شکل خود را حفظ کند، در حالی که بخش بالایی همچنان آماده پذیرش بتن جدید است.
برای مثال، در قالب لغزنده عمودی، قالب با سرعتی بین ۱۵ تا ۳۰ سانتی متر در ساعت به سمت بالا حرکت می کند. در مقابل، قالب لغزنده افقی برای پروژه هایی مانند قالب لغزنده تونل یا کف سازی به کار می رود، که در آن قالب در راستای افقی جا به جا می شود و بتن ریزی به صورت نوار پیوسته انجام می گیرد.
هماهنگی بین سرعت حرکت قالب و زمان گیرش بتن، مهم ترین عامل موفقیت این سیستم است. اگر قالب سریع تر از حد لازم حرکت کند، بتن تازه شکل خود را از دست داده و دچار تغییر شکل یا ریزش می شود. برعکس، حرکت بسیار کند می تواند باعث گیرش بیش از حد بتن در داخل قالب و ایجاد اصطکاک بالا شود که حرکت قالب را دشوار کرده و به آن آسیب می زند.
یکی دیگر از ویژگی های مهم این سیستم، استفاده همزمان از تیم های کاری متعدد است. در حالی که یک گروه بتن را می ریزد، گروه دیگر آرماتوربندی را انجام می دهد و تیم کنترل کیفیت سطح بتن و عملکرد تجهیزات را بررسی می کند. این هماهنگی باعث می شود پروژه بدون توقف پیش برود و زمان اجرای آن به حداقل برسد.
قالب لغزنده به دلیل انعطاف پذیری طراحی و قابلیت اجرای مداوم، در پروژه های متنوعی از ساخت و سازهای شهری تا پروژه های عظیم عمرانی به کار می رود. این سیستم به ویژه در سازه هایی که نیاز به یکپارچگی بتن و حذف درزهای افقی دارند، بهترین عملکرد را نشان می دهد. این سیستم که در بسیاری از پروژه های بزرگ عمرانی و صنعتی به کار می رود، به ویژه برای ساخت برج ها، سیلوها، تونل ها و سازه های قائم یا افقی با ارتفاع زیاد کاربرد دارد. انتخاب نوع قالب، اعم از قالب لغزنده قائم، قالب لغزنده افقی یا قالب لغزنده بالارونده، بسته به نوع سازه، شرایط محیطی و سرعت مورد نظر پروژه انجام می شود.
استفاده در ساخت برج ها و ساختمان های بلند
یکی از رایج ترین کاربردهای قالب لغزنده، اجرای سازه های بلند مانند برج های مسکونی، تجاری و مخابراتی است. در این نوع پروژه ها، قالب به صورت قائم حرکت کرده و همزمان با بتن ریزی، جک ها آن را به سمت بالا هدایت می کنند. نتیجه این فرآیند، سازه ای بدون درزهای افقی و با مقاومت بالاست.
استفاده از قالب لغزنده بتن در این پروژه ها باعث کاهش نیاز به عملیات تکمیلی مانند گچ کاری یا سنگ کاری نما می شود، زیرا سطح بتن خروجی بسیار صاف است. علاوه بر این، زمان اجرا به طور چشمگیری کاهش می یابد و می توان در مدت زمان کوتاه تری به ارتفاع های زیاد رسید. برج های مخابراتی و سازه های هسته مرکزی ساختمان های بلند نمونه های شاخصی هستند که از این فناوری بهره می برند.

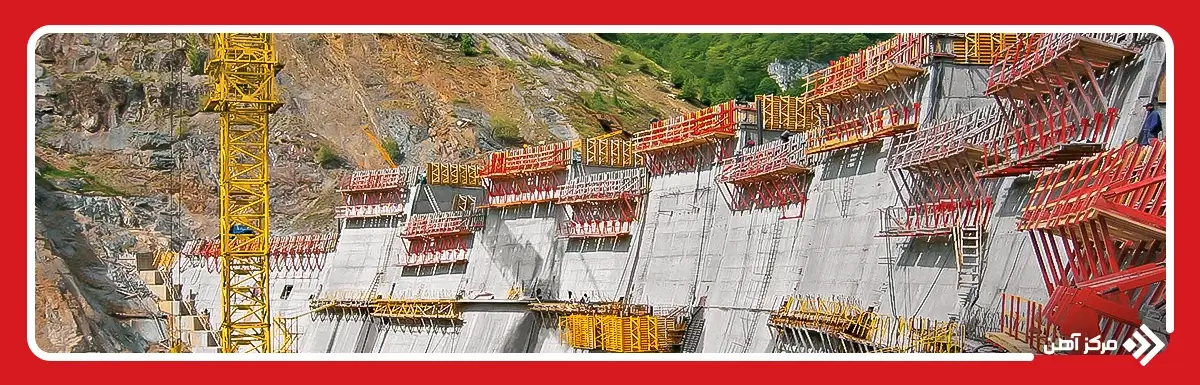

کاربرد در ساخت سدها و پروژه های عمرانی بزرگ
در پروژه های عظیم مانند سدسازی، قالب های لغزنده نقش کلیدی در اجرای بخش های بتنی با حجم بالا دارند. این قالب ها می توانند به صورت افقی یا قائم بسته به طراحی سد مورد استفاده قرار گیرند. سرعت اجرای بالا در این پروژه ها اهمیت زیادی دارد، زیرا توقف طولانی می تواند به کیفیت بتن و حتی ایمنی پروژه آسیب بزند.
استفاده از قالب لغزنده سیلو نیز در پروژه های ذخیره سازی آب یا مواد فله ای مشابه رایج است، چرا که شکل دایره ای و ارتفاع زیاد این سازه ها به روش های سنتی به سختی قابل اجراست. با این سیستم، بتن ریزی بدون وقفه انجام می شود و دوام و یکپارچگی سازه به حداکثر می رسد.
استفاده در ساخت تونل ها و پل ها
در ساخت تونل ها، استفاده از قالب لغزنده تونل باعث می شود عملیات پوشش دهی داخلی با بتن به صورت پیوسته انجام شود. این امر، علاوه بر سرعت بالا، باعث ایجاد سطحی صاف و بدون درز می شود که از نفوذ آب و آسیب های سازه ای جلوگیری می کند. در پروژه های پل سازی، قالب لغزنده افقی برای اجرای بخش های طولانی مانند عرشه یا دیوارهای جانبی به کار می رود. این روش، علاوه بر صرفه جویی در زمان، امکان اجرای مقاطع دقیق و یکنواخت را فراهم می کند و کیفیت کلی سازه را ارتقا می دهد.

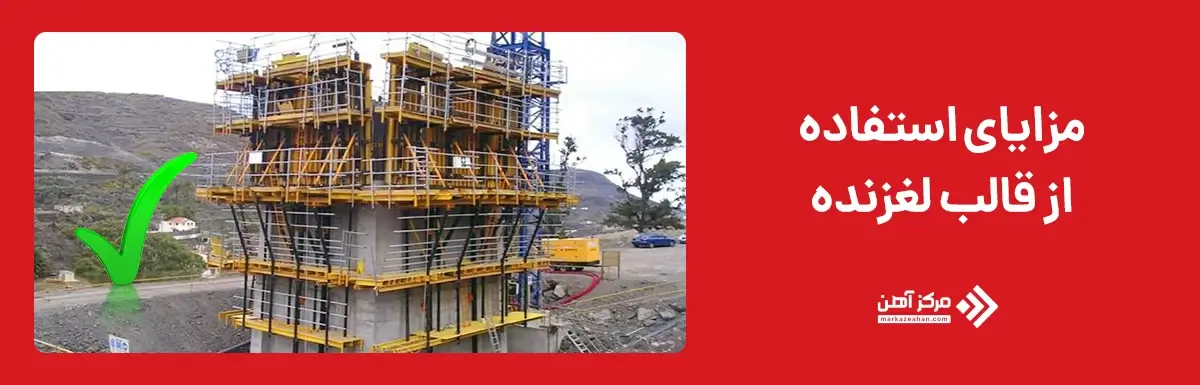

استفاده از قالب لغزنده در پروژه های ساختمانی و عمرانی مزایای متعددی دارد که باعث شده این روش به یکی از محبوب ترین و کارآمدترین فناوری های قالب بندی در جهان تبدیل شود.
۱. سرعت اجرای بالا
مهم ترین مزیت قالب لغزنده، امکان بتن ریزی مداوم و بدون وقفه است. این ویژگی باعث می شود زمان اجرای پروژه به شکل قابل توجهی کاهش پیدا کند. در مقایسه با روش های سنتی که نیاز به توقف برای باز کردن و نصب مجدد قالب دارند، این سیستم می تواند در یک بازه زمانی کوتاه، ارتفاع زیادی از سازه را تکمیل کند.
۲. کیفیت سطح بتن
قالب لغزنده بتن سطحی صاف، یکدست و بدون درز افقی ایجاد می کند. این امر باعث کاهش نیاز به عملیات تکمیلی مانند گچ کاری یا پوشش های اضافی می شود. همچنین، حذف درزهای اجرایی، مقاومت سازه را در برابر نفوذ آب و عوامل مخرب افزایش می دهد.
۳. کاهش نیروی انسانی و هزینه های جانبی
با توجه به اجرای پیوسته و همزمان عملیات، نیاز به نیروی انسانی کمتر و توقف های طولانی مدت کاهش پیدا می کند. این موضوع، علاوه بر صرفه جویی در هزینه ها، مدیریت پروژه را ساده تر می کند.
۴. امکان اجرای اشکال پیچیده
انواع قالب های لغزنده، از جمله قالب لغزنده قائم و قالب لغزنده افقی، قابلیت اجرای سازه های با مقاطع دایره ای، بیضی یا اشکال خاص را دارند. این انعطاف پذیری در طراحی، دست معماران و مهندسان را برای خلق سازه های نوآورانه باز می گذارد.
۵. دوام و مقاومت بالای سازه
یکپارچگی بتن در این روش باعث افزایش مقاومت فشاری و برشی سازه می شود. به ویژه در پروژه هایی مانند قالب لغزنده تونل یا قالب لغزنده سیلو که نیاز به سازه های مقاوم و بدون نفوذ دارند، این مزیت اهمیت دوچندان پیدا می کند.
در مجموع، استفاده از قالب لغزنده باعث افزایش سرعت، کاهش هزینه ها، بهبود کیفیت و ارتقای دوام سازه می شود، به شرط آنکه طراحی، تجهیزات و تیم اجرایی به درستی انتخاب شوند.

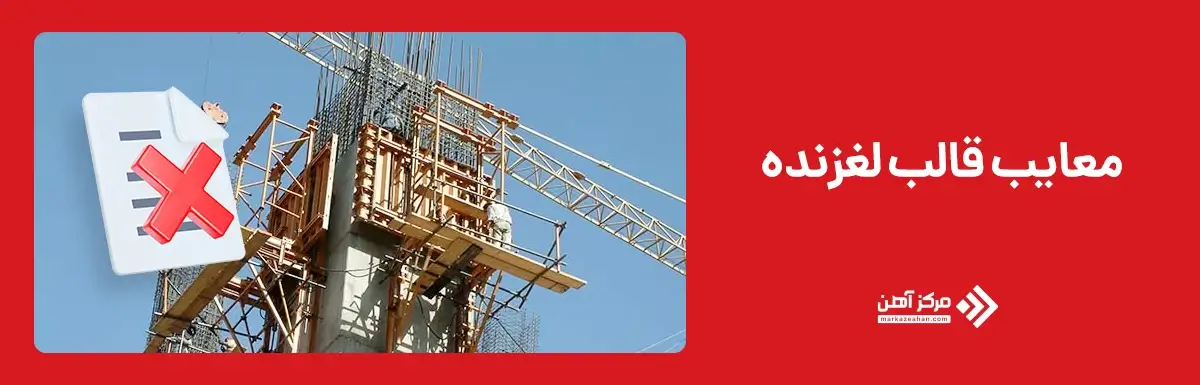

اگرچه قالب لغزنده مزایای چشمگیری در سرعت، کیفیت و کارایی دارد، اما این سیستم بدون چالش و محدودیت هم نیست. شناخت این معایب به پیمانکاران کمک می کند تا پیش از انتخاب روش، تمامی جنبه ها را در نظر بگیرند.
۱. نیاز به برنامه ریزی دقیق و نیروی متخصص
اجرای قالب لغزنده به هماهنگی کامل بین تیم های مختلف نیاز دارد. کوچک ترین اختلال در فرآیند، مانند تأخیر در تأمین بتن یا خرابی جک ها، می تواند کل پروژه را متوقف کند. همچنین، اپراتورهای جک ها و تیم بتن ریزی باید تجربه و مهارت کافی داشته باشند، زیرا کنترل سرعت و کیفیت در این روش حساس است.
۲. هزینه اولیه بالا
خرید یا اجاره سیستم قالب لغزنده به ویژه مدل های مجهز به جک های هیدرولیکی، نیازمند سرمایه گذاری اولیه قابل توجه است. علاوه بر این، هزینه حمل و نقل و نصب تجهیزات نیز باید در نظر گرفته شود. هرچند این هزینه ها در پروژه های بزرگ ممکن است با صرفه جویی زمانی جبران شود، اما در پروژه های کوچک، مقرون به صرفه بودن این روش جای سوال دارد.
۳. وابستگی به شرایط محیطی
عملکرد قالب لغزنده بتن تا حد زیادی به شرایط جوی وابسته است. در دماهای بسیار پایین، گیرش بتن کندتر می شود و ممکن است سرعت حرکت قالب کاهش یابد. برعکس، در دماهای بالا، خطر گیرش سریع و ایجاد ترک های سطحی وجود دارد. باد شدید نیز می تواند ایمنی سکوهای کاری را به خطر بیندازد.
۴. محدودیت در برخی طرح ها
هرچند قالب های لغزنده انعطاف پذیری بالایی دارند، اما برای سازه هایی با مقاطع متغیر یا تغییرات ناگهانی در شکل مقطع، چندان مناسب نیستند. این محدودیت می تواند نیاز به تغییر روش یا استفاده از ترکیب روش های مختلف قالب بندی را ایجاد کند.
۵. نیاز به تأمین مداوم مصالح
برای عملکرد بی وقفه قالب لغزنده، تأمین پیوسته بتن و آرماتور ضروری است. هرگونه وقفه در این فرآیند، می تواند باعث ایجاد درز ناخواسته یا کاهش کیفیت سطح بتن شود. این موضوع به خصوص در پروژه های دورافتاده یا با دسترسی محدود به منابع، چالش برانگیز است.

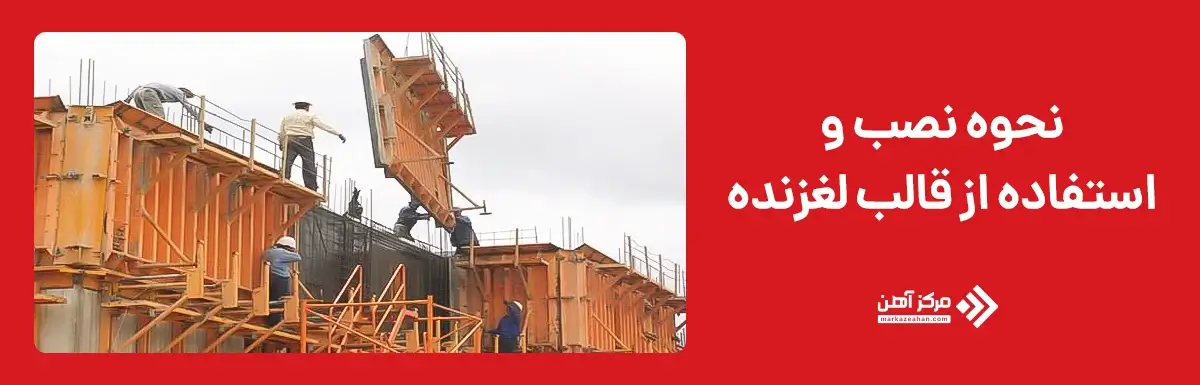

نصب و استفاده صحیح از قالب لغزنده، یکی از مهم ترین مراحل اجرای پروژه های بتنی است، زیرا کوچک ترین خطا در این بخش می تواند کیفیت نهایی سازه را تحت تأثیر قرار دهد. فرایند نصب این سیستم معمولاً شامل چند مرحله اصلی است که باید به ترتیب و با دقت بالا انجام شود.
۱. آماده سازی محل اجرا
پیش از هر چیز، باید محل نصب سیستم به طور کامل آماده سازی شود. این شامل ایجاد فونداسیون یا بستر مناسب برای تحمل وزن قالب، بتن تازه و تجهیزات جانبی است. در این مرحله، بررسی تراز بودن سطح و ایمنی دسترسی ها اهمیت زیادی دارد.
۲. مونتاژ اجزای قالب
پس از آماده سازی بستر، اجزای مختلف قالب شامل پانل ها، سیستم جک ها، سازه نگهدارنده و سکوهای کاری مونتاژ می شوند. اتصالات باید محکم و بدون لقی باشند تا در حین عملیات، قالب دچار لرزش یا تغییر شکل نشود.
۳. نصب سیستم جک ها و تنظیمات اولیه
جک های هیدرولیکی یا مکانیکی در محل های مشخص روی سازه نصب شده و به منبع انرژی (برق یا هیدرولیک) متصل می شوند. سرعت حرکت اولیه قالب باید بر اساس زمان گیرش بتن و شرایط محیطی تنظیم گردد.
۴. بتن ریزی آزمایشی
پیش از شروع عملیات اصلی، یک مرحله بتن ریزی آزمایشی انجام می شود تا عملکرد جک ها، حرکت یکنواخت قالب و کیفیت سطح بتن بررسی شود. این مرحله به شناسایی مشکلات احتمالی و رفع آن ها کمک می کند.
۵. شروع بتن ریزی اصلی
در این مرحله، بتن تازه به صورت مداوم و هماهنگ با حرکت قالب ریخته می شود. تیم آرماتوربندی باید پیش از رسیدن قالب به بخش جدید، عملیات خود را تکمیل کرده باشد. کنترل کیفیت مداوم و پایش دما و رطوبت بتن از ضروریات این مرحله است.
۶. پایان عملیات و جداسازی قالب
پس از رسیدن به ارتفاع یا طول مورد نظر، حرکت قالب متوقف شده و اجزا به ترتیب جدا می شوند. در این مرحله، قالب ها برای استفاده مجدد تمیز و بررسی فنی می شوند.
هزینه استفاده از قالب لغزنده به عوامل متعددی بستگی دارد و بسته به نوع پروژه، محل اجرا، تجهیزات مورد استفاده و مدت زمان کار می تواند بسیار متفاوت باشد. شناخت این عوامل به پیمانکاران و کارفرمایان کمک می کند تا برآورد دقیق تری از بودجه پروژه داشته باشند.
۱. نوع قالب و تجهیزات
قیمت قالب ها بسته به جنس (فولادی، آلومینیومی یا ترکیبی)، ابعاد و طراحی متفاوت است. قالب های مجهز به سیستم جک هیدرولیکی معمولاً هزینه بالاتری دارند، اما سرعت و دقت بیشتری در اجرا فراهم می کنند.
۲. هزینه حمل و نصب
جابجایی قالب لغزنده به محل پروژه، به ویژه در پروژه های دورافتاده، می تواند بخش قابل توجهی از هزینه را شامل شود. علاوه بر این، نصب و مونتاژ سیستم نیز نیازمند نیروی متخصص است که دستمزد بالاتری دریافت می کند.
۳. مدت زمان اجاره یا استفاده
در بسیاری از پروژه ها، قالب لغزنده به صورت اجاره ای از شرکت های تخصصی تهیه می شود. هزینه اجاره به مدت زمان استفاده و میزان استهلاک تجهیزات بستگی دارد.
۴. هزینه نگهداری و تعمیرات
برای جلوگیری از خرابی های ناگهانی، تجهیزات باید به طور منظم بازبینی و سرویس شوند. هزینه تعمیر یا تعویض قطعات نیز باید در برآورد نهایی لحاظ شود.
۵. هزینه نیروی کار
هرچند استفاده از قالب لغزنده تعداد نیروی انسانی را کاهش می دهد، اما نیاز به اپراتورهای ماهر و تیم های هماهنگ همچنان وجود دارد که دستمزد بالاتری دریافت می کنند.

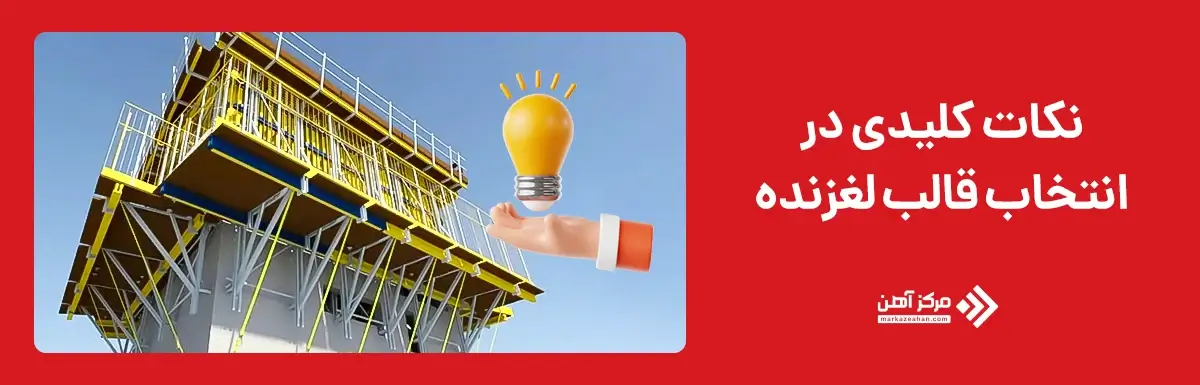

انتخاب صحیح قالب لغزنده، موفقیت پروژه را تا حد زیادی تضمین می کند. این انتخاب باید بر اساس نوع سازه، شرایط محیطی و بودجه پروژه انجام شود.
۱. تطابق با نوع سازه
برای سازه های بلند مانند برج ها و سیلوها، قالب لغزنده قائم بهترین گزینه است، در حالی که برای تونل ها و پل ها، قالب لغزنده افقی یا تونلی عملکرد بهتری دارد.
۲. کیفیت و جنس قالب
قالب باید از موادی ساخته شود که مقاومت کافی در برابر فشار بتن و سایش داشته باشند. فولاد و آلومینیوم از رایج ترین گزینه ها هستند.
۳. سیستم حرکت قالب
انتخاب بین جک های مکانیکی و هیدرولیکی به اندازه پروژه، بودجه و نیاز به دقت حرکتی بستگی دارد. جک های هیدرولیکی گرچه گران ترند، اما کارایی و یکنواختی حرکت بالاتری دارند.
۴. قابلیت استفاده مجدد
در پروژه هایی که نیاز به اجرای چند سازه مشابه وجود دارد، استفاده از قالب های با قابلیت مونتاژ و دمونتاژ آسان و عمر طولانی، هزینه ها را کاهش می دهد.
۵. خدمات پشتیبانی
شرکت تأمین کننده قالب باید خدمات نصب، آموزش و پشتیبانی فنی ارائه دهد. در پروژه های بزرگ، این خدمات اهمیت حیاتی پیدا می کنند.
۶. شرایط محیطی و اقلیمی
در مناطق سردسیر یا گرمسیر، طراحی قالب باید با توجه به تغییرات دما و رطوبت انتخاب شود تا کیفیت بتن حفظ گردد.
جمع بندی
قالب لغزنده یکی از پیشرفته ترین روش های قالب بندی در صنعت ساخت و ساز است که با فراهم کردن امکان بتن ریزی مداوم، کیفیت و سرعت اجرای پروژه ها را به طور چشمگیری افزایش می دهد. این سیستم در انواع مختلف، از جمله قالب لغزنده قائم، افقی، تونلی، سیلو و بالارونده، متناسب با نوع پروژه و شرایط محیطی مورد استفاده قرار می گیرد. مزایای این روش، مانند کاهش زمان اجرا، ایجاد سطح بتن یکپارچه و باکیفیت، کاهش نیروی انسانی و امکان اجرای اشکال پیچیده، باعث شده که در پروژه های بزرگ مانند برج سازی، سدسازی، تونل سازی و پل سازی به گزینه ای محبوب و کارآمد تبدیل شود.
با این حال، محدودیت ها و چالش هایی مانند هزینه اولیه بالا، نیاز به برنامه ریزی دقیق، وابستگی به شرایط جوی و تأمین مداوم مصالح نیز باید در نظر گرفته شوند. انتخاب صحیح نوع قالب لغزنده، توجه به کیفیت تجهیزات، مهارت تیم اجرایی و وجود پشتیبانی فنی مناسب، از عوامل کلیدی در موفقیت اجرای این سیستم است. به ویژه در پروژه های حساس و بزرگ، تحلیل کامل مزایا و معایب و برآورد دقیق هزینه ها اهمیت زیادی دارد.
در نهایت، اگرچه استفاده از قالب لغزنده نیازمند سرمایه گذاری و تخصص بالاست، اما مزایای آن در بهبود کیفیت سازه و کاهش زمان اجرا، این هزینه ها را توجیه پذیر می کند.
سوالات متداول
بله، در پروژه های بزرگ و پیچیده، به دلیل کاهش زمان اجرا و افزایش کیفیت سازه، استفاده از قالب لغزنده از نظر اقتصادی به صرفه است. اما در پروژه های کوچک، هزینه اولیه ممکن است توجیه پذیر نباشد.
نوع سازه، ارتفاع یا طول پروژه، شرایط محیطی، بودجه و مهارت تیم اجرایی از مهم ترین عوامل در انتخاب نوع قالب لغزنده هستند.
با نگهداری مناسب و استفاده صحیح، قالب لغزنده می تواند در ده ها پروژه مورد استفاده قرار گیرد. عمر مفید آن بسته به جنس، کیفیت ساخت و شرایط استفاده متفاوت است.
کنترل کیفیت شامل پایش مداوم دما و رطوبت بتن، بررسی یکنواختی سطح، تست مقاومت فشاری و اطمینان از هماهنگی بین سرعت حرکت قالب و زمان گیرش بتن است.
