گسکت اسپیرال وند (Spiral wound Gasket) چیست؟

گسکت اسپیرال وند که با نام واشر اسپیرال وند هم شناخته می شود، یکی از مهم ترین انواع آب بندی در اتصالات فلنجی است که در صنایع نفت، گاز، پتروشیمی و سیستم های تحت فشار بالا استفاده می شود. این نوع گسکت از ترکیب نوارهای فلزی و مواد نرم تر مانند گرافیت یا PTFE ساخته می شود و همین ساختار باعث می شود در شرایط سخت دمایی و فشاری عملکرد بسیار پایداری داشته باشد. در واقع زمانی که صحبت از آب بندی مطمئن در خطوط حساس صنعتی می شود، نام گسکت اسپیرال وند به عنوان یک گزینه استاندارد مطرح است.

در بسیاری از پروژه های صنعتی، انتخاب تجهیزات مناسب ارتباط مستقیم با شرایط اقتصادی و بازار دارد. برای مثال نوسانات بازار فلزات و عواملی مثل قیمت آهن می تواند به صورت غیر مستقیم روی هزینه تولید و تامین تجهیزات آب بندی تاثیر بگذارد. به همین دلیل در پروژه های بزرگ، انتخاب نوع گسکت فقط فنی نیست و جنبه اقتصادی هم دارد. درک صحیح از عملکرد این قطعه کمک می کند تا در سیستم های پیچیده، نشتی به حداقل برسد و ایمنی افزایش پیدا کند.

از طرف دیگر، درک این موضوع که چرا برخی از مهندسان از بهترین گسکت برای فلنج فولادی استفاده می کنند، به شناخت بهتر ویژگی های این نوع گسکت برمی گردد. گسکت اسپیرال وند به دلیل انعطاف پذیری بالا و مقاومت در برابر تغییرات فشار، یکی از گزینه های اصلی برای فلنج های فولادی محسوب می شود. این ویژگی باعث شده در بسیاری از استانداردهای صنعتی، استفاده از آن توصیه شود. در این مقاله مرکزآهن با واشر اسپیرال وند، ساختار و اجزای سازنده، مشخصات، انواع و کاربردهای آن آشنا می شوید.

گسکت اسپیرال وند چیست؟

سوال گسکت اسپیرال وند چیست؟ یکی از مهم ترین پرسش هایی است که در حوزه تجهیزات آب بندی صنعتی مطرح می شود. این نوع گسکت که در انگلیسی با نام Spiral wound Gasket شناخته می شود، یک قطعه مکانیکی برای جلوگیری از نشتی در اتصالات فلنجی است که در شرایط فشار و دمای بالا عملکرد بسیار قابل اعتمادی دارد. ساختار آن به گونه ای طراحی شده که بتواند همزمان هم انعطاف پذیری لازم برای پر کردن سطح اتصال را داشته باشد و هم استحکام کافی برای تحمل فشارهای سنگین صنعتی را فراهم کند.

این گسکت بیشتر در سیستم هایی استفاده می شود که ایمنی و عدم نشتی در آن ها اهمیت بالایی دارد، مانند خطوط انتقال بخار، نفت، گاز و مواد شیمیایی. دلیل اصلی استفاده گسترده از آن، توانایی بالای آن در تحمل شرایط متغیر کاری است. زمانی که فشار یا دما در سیستم تغییر می کند، این نوع گسکت می تواند خود را با شرایط جدید تطبیق دهد و همچنان آب بندی را حفظ کند.

از نظر طراحی، این قطعه ترکیبی از فلز و مواد نرم تر است که باعث می شود هم مقاومت مکانیکی داشته باشد و هم بتواند خلأهای سطح فلنج را پر کند. همین ویژگی باعث شده در بسیاری از استانداردهای صنعتی، استفاده از آن توصیه شود. در پروژه های بزرگ، انتخاب تجهیزات مناسب اهمیت زیادی دارد و شناخت درست این قطعه به مهندسان کمک می کند تا از بروز نشتی و مشکلات عملیاتی جلوگیری کنند.

در مجموع می توان گفت گسکت اسپیرال وند یکی از قطعات کلیدی در سیستم های صنعتی مدرن است که نقش مهمی در افزایش ایمنی و کاهش هزینه های تعمیر و نگهداری دارد.

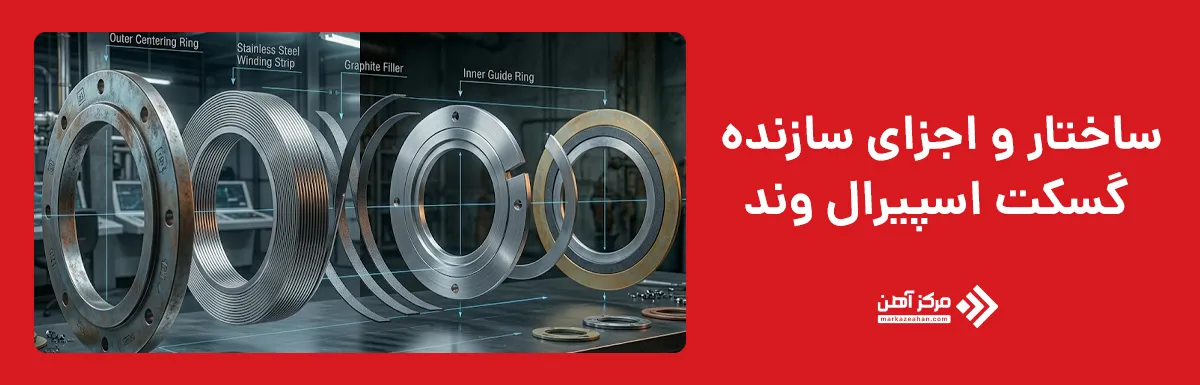

ساختار و اجزای سازنده گسکت اسپیرال وند

ساختار گسکت اسپیرال وند به صورت لایه ای طراحی شده و همین موضوع دلیل اصلی عملکرد بالای آن در شرایط سخت صنعتی است. این نوع گسکت از نوارهای فلزی نازک که به صورت مارپیچ پیچیده شده اند به همراه مواد نرم تر مانند گرافیت یا پرکننده های مقاوم تشکیل می شود. ترکیب این دو بخش باعث می شود هم استحکام مکانیکی بالا باشد و هم خاصیت آب بندی مناسبی در برابر فشار و دما ایجاد شود. به همین دلیل در بسیاری از خطوط تحت فشار، از این نوع گسکت به عنوان یک انتخاب مطمئن استفاده می شود.

در طراحی این قطعه، معمولاً یک رینگ داخلی و خارجی نیز در نظر گرفته می شود تا استحکام و موقعیت قرارگیری آن در فلنج بهتر کنترل شود. این رینگ ها نقش مهمی در جلوگیری از آسیب دیدن گسکت در هنگام نصب و افزایش طول عمر آن دارند. در برخی مدل ها که به عنوان گسکت اسپیرال وند بدون رینگ شناخته می شوند، این بخش ها حذف شده اند و کاربرد آن ها بیشتر در شرایط خاص و فشارهای کمتر است.

از نظر عملکرد، ساختار چند لایه این قطعه باعث می شود در برابر تغییرات ناگهانی فشار و دما مقاومت خوبی داشته باشد. به همین دلیل در صنایع نفت و گاز و سیستم های بخار بسیار رایج است. نوع پرکاربرد دیگر این خانواده، گسکت اسپیرال وند گرافیتی است که به دلیل مقاومت حرارتی بالا، در شرایط دمایی شدید استفاده می شود. این تنوع ساختاری باعث شده گسکت های اسپیرال وند در طیف گسترده ای از پروژه های صنعتی قابل استفاده باشند و انتخاب آن ها بر اساس شرایط کاری انجام شود.

مشخصات گسکت اسپیرال وند

گسکت اسپیرال وند از نظر مشخصات فنی یکی از دقیق ترین و مقاوم ترین انواع گسکت های صنعتی محسوب می شود که برای شرایط سخت کاری طراحی شده است. این قطعه معمولاً در سیستم هایی استفاده می شود که فشار و دمای بالا وجود دارد و نیاز به آب بندی مطمئن کاملا ضروری است. ساختار آن به گونه ای است که بتواند در برابر تغییرات ناگهانی شرایط کاری مقاومت نشان دهد و دچار نشتی یا تغییر شکل نشود.

از مهم ترین مشخصات این نوع گسکت می توان به تحمل دمای بالا، مقاومت در برابر فشار زیاد و انعطاف پذیری مناسب اشاره کرد. این ویژگی ها باعث شده در صنایع نفت، گاز و پتروشیمی به صورت گسترده مورد استفاده قرار گیرد. همچنین ترکیب فلز و مواد نرم تر در ساخت آن باعث می شود هم استحکام مکانیکی داشته باشد و هم قابلیت آب بندی کامل روی سطح فلنج ایجاد کند. به همین دلیل در بسیاری از پروژه ها از آن به عنوان یک گزینه استاندارد استفاده می شود.

از نظر کاربردی، انتخاب صحیح این قطعه در کنار شناخت دقیق شرایط سیستم اهمیت زیادی دارد. برای مثال در پروژه های صنعتی بزرگ، شناخت بهترین گسکت برای فلنج فولادی است، نقش مهمی در افزایش ایمنی و کاهش هزینه های نگهداری دارد. همچنین در بازار تجهیزات صنعتی، نوسانات قیمت مواد اولیه مانند فلزات می تواند بر تصمیم گیری نهایی تاثیر بگذارد، به همین دلیل آگاهی از شرایط بازار نیز اهمیت دارد.

در نهایت می توان گفت مشخصات واشر اسپیرال وند به گونه ای طراحی شده که در شرایط سخت عملکرد پایدار داشته باشد و همین موضوع باعث شده یکی از انتخاب های اصلی در سیستم های تحت فشار بالا باشد.

جدول ابعاد گسکت اسپیرال وند

گسکت اسپیرال وند در سایزها و استانداردهای مختلف تولید می شود تا بتواند در انواع فلنج ها و سیستم های لوله کشی مورد استفاده قرار گیرد. انتخاب ابعاد صحیح این قطعه اهمیت بسیار زیادی دارد، زیرا کوچک ترین خطا در اندازه می تواند باعث نشتی یا کاهش راندمان آب بندی شود. به همین دلیل در طراحی و انتخاب این گسکت، استانداردهای بین المللی و نوع فلنج به طور دقیق در نظر گرفته می شود.

ابعاد این گسکت معمولاً بر اساس قطر داخلی، قطر خارجی و ضخامت مشخص می شود. این سه پارامتر اصلی تعیین کننده عملکرد صحیح آن در شرایط کاری هستند. در پروژه های صنعتی، مهندسان بر اساس نوع سیستم و فشار کاری، سایز مناسب را انتخاب می کنند تا بهترین عملکرد به دست آید. همچنین نوع فلنج و کلاس فشاری نیز در انتخاب ابعاد تاثیر مستقیم دارد و نمی توان آن را به صورت تصادفی انتخاب کرد.

در جدول زیر یک نمونه از ابعاد رایج گسکت اسپیرال وند آورده شده است. این جدول کمک می کند درک بهتری از تنوع سایزها و کاربرد آن ها داشته باشیم. استفاده از جدول در این بخش به دلیل تنوع زیاد سایزها ضروری است و باعث می شود انتخاب دقیق تر انجام شود.

سایز اسمی فلنج	قطر داخلی (mm)	قطر خارجی (mm)	ضخامت (mm)
1 اینچ	25	50	4.5
2 اینچ	50	80	4.5
3 اینچ	80	110	4.5
4 اینچ	100	140	4.5

این تنوع سایز باعث شده گسکت اسپیرال وند در پروژه های کوچک تا بزرگ قابل استفاده باشد و محدودیتی از نظر ابعاد وجود نداشته باشد.

انواع گسکت اسپیرال وند

گسکت اسپیرال وند در مدل ها و ساختارهای مختلفی تولید می شود تا بتواند نیازهای متنوع صنعتی را پوشش دهد. تفاوت این انواع بیشتر در جنس لایه پرکننده، وجود یا عدم وجود رینگ و همچنین شرایط کاری قابل استفاده است. هر نوع از این گسکت ها برای فشار، دما و محیط خاصی طراحی شده و انتخاب درست آن تاثیر مستقیم بر عملکرد سیستم دارد.

یکی از رایج ترین انواع این محصول، گسکت اسپیرال وند گرافیتی است که به دلیل مقاومت حرارتی بالا، در خطوط بخار و سیستم های دمای بالا استفاده می شود. این نوع به خوبی می تواند در برابر تغییرات شدید دما مقاومت کند و آب بندی مطمئنی ایجاد نماید. در کنار آن، مدل های بدون رینگ نیز وجود دارند که بیشتر در کاربردهای سبک تر و فشارهای پایین تر مورد استفاده قرار می گیرند.

نوع دیگر شامل گسکت هایی است که با رینگ داخلی و خارجی طراحی شده اند. این مدل ها پایداری بیشتری دارند و برای شرایط صنعتی سنگین مناسب تر هستند. همچنین در برخی کاربردها از متریال های خاص مانند PTFE استفاده می شود که مقاومت شیمیایی بالایی دارد و در محیط های خورنده کاربرد دارد. شناخت دقیق انواع گسکت های اسپیرال وند به مهندسان کمک می کند انتخاب بهتری داشته باشند و از مشکلات احتمالی در سیستم جلوگیری کنند.

در مجموع می توان گفت تنوع در طراحی این قطعه باعث شده در صنایع مختلف از نفت و گاز گرفته تا صنایع شیمیایی و نیروگاهی کاربرد گسترده ای داشته باشد. انتخاب نوع مناسب همیشه باید بر اساس شرایط کاری و نیاز سیستم انجام شود.

کاربردهای گسکت اسپیرال وند

گسکت اسپیرال وند در صنایع مختلفی استفاده می شود که در آن ها آب بندی مطمئن و جلوگیری از نشتی اهمیت بسیار بالایی دارد. این قطعه بیشتر در سیستم های تحت فشار بالا و دمای زیاد کاربرد دارد و به همین دلیل در صنایع سنگین جایگاه ویژه ای پیدا کرده است. یکی از مهم ترین کاربردهای آن در صنعت نفت و گاز است، جایی که خطوط انتقال سیالات حساس نیاز به آب بندی کاملا ایمن دارند.

در صنایع پتروشیمی نیز از این واشر اسپیرال وند به طور گسترده استفاده می شود، زیرا در این محیط ها مواد شیمیایی و خورنده جریان دارند و نیاز به قطعاتی با مقاومت بالا وجود دارد. همچنین در نیروگاه ها برای سیستم های بخار و انتقال انرژی حرارتی، این گسکت نقش مهمی در جلوگیری از نشتی و حفظ راندمان سیستم دارد. در چنین شرایطی، انتخاب یک آب بند مناسب می تواند از بروز خسارت های جدی جلوگیری کند.

در کنار این موارد، در صنایع آب و فاضلاب و حتی برخی سیستم های صنعتی سبک تر نیز از گسکت اسپیرال وند استفاده می شود، به ویژه در محل هایی که فلنج ها تحت فشار متوسط قرار دارند. این تنوع کاربرد باعث شده این قطعه به یکی از اجزای مهم در طراحی سیستم های لوله کشی تبدیل شود. همچنین در پروژه های بزرگ، انتخاب صحیح نوع گسکت با توجه به شرایط کاری و نوع فلنج اهمیت زیادی دارد و می تواند عمر مفید سیستم را افزایش دهد.

به طور کلی می توان گفت این گسکت به دلیل انعطاف پذیری و مقاومت بالا، در طیف گسترده ای از صنایع استفاده می شود و نقش کلیدی در ایمنی و عملکرد سیستم های تحت فشار دارد.

پارامترهای موثر بر انتخاب گسکت اسپیرال وند

انتخاب گسکت اسپیرال وند مناسب به عوامل مختلفی بستگی دارد که هر کدام می توانند به صورت مستقیم بر عملکرد و طول عمر سیستم تاثیر بگذارند. یکی از مهم ترین پارامترها فشار کاری سیستم است. هرچه فشار بالاتر باشد، نیاز به گسکتی با مقاومت مکانیکی بیشتر و ساختار تقویت شده وجود دارد تا از نشتی و آسیب جلوگیری شود. دمای کاری نیز نقش مهمی دارد، زیرا برخی متریال ها در دماهای بالا عملکرد بهتری دارند و برخی دیگر در برابر مواد شیمیایی مقاوم تر هستند.

نوع سیال عبوری نیز از عوامل تعیین کننده در انتخاب این قطعه است. برای مثال در سیالات خورنده یا شیمیایی باید از گسکت هایی با مقاومت شیمیایی بالا استفاده شود تا دچار تخریب نشوند. همچنین نوع فلنج و سطح تماس آن اهمیت زیادی دارد، زیرا گسکت باید بتواند به طور کامل سطح را پوشش دهد و آب بندی یکنواخت ایجاد کند. در این میان، شناخت درست از شرایط پروژه باعث می شود انتخاب دقیق تری انجام شود و از مشکلات احتمالی در آینده جلوگیری شود.

از طرف دیگر، شرایط اقتصادی نیز در انتخاب تاثیر دارد. در پروژه های بزرگ صنعتی، نوسانات بازار فلزات و مواردی مانند قیمت آهن می تواند بر هزینه نهایی تجهیزات تاثیر بگذارد و در تصمیم گیری مهندسان نقش داشته باشد. به همین دلیل انتخاب واشر اسپیرال وند فقط یک موضوع فنی نیست و باید از نظر اقتصادی نیز بررسی شود.

گسکت اسپیرال وند یکی از مهم ترین قطعات آب بندی در صنایع مختلف است که به دلیل ساختار لایه ای و ترکیب فلز و مواد نرم، عملکرد بسیار قابل اعتمادی در شرایط فشار و دمای بالا دارد. این قطعه در صنایع نفت، گاز، پتروشیمی و نیروگاهی نقش مهمی در جلوگیری از نشتی و افزایش ایمنی سیستم های لوله کشی ایفا می کند و به همین دلیل به عنوان یک انتخاب استاندارد شناخته می شود.

تنوع در ساختار، انواع مختلف مانند گسکت اسپیرال وند بدون رینگ یا مدل گرافیتی و همچنین قابلیت استفاده در شرایط کاری متفاوت باعث شده این گسکت در پروژه های کوچک و بزرگ کاربرد داشته باشد. در کنار این موارد، انتخاب صحیح آن بر اساس فشار، دما و نوع سیال اهمیت زیادی دارد و می تواند تاثیر مستقیم بر عمر مفید تجهیزات داشته باشد.
